BM 20 - Тонометр BEURER - Бесплатное руководство пользователя

Тип продукта	Электронный тонометр с манжетой
Бренд	Beurer
Модель	BM 20
Цвет	Белый
Питание	4 батарейки AAA (1,5 В)
Дисплей	Цифровой ЖК-экран
Единица измерения	мм рт. ст.
Диапазон измерения давления	Систолическое: 60-260 мм рт. ст., Диастолическое: 40-200 мм рт. ст.
Диапазон измерения пульса	40-160 ударов/мин
Точность измерения давления	±3 мм рт. ст.
Точность измерения пульса	±5%
Память	2 x 30 измерений (для 2 пользователей)
Манжета	22-32 см, подходит для окружности плеча
Размеры	140 x 100 x 60 мм
Вес	Около 250 г (без батареек)
Основные функции	Обнаружение аритмии, индикатор риска ВОЗ, вычисление среднего, автоматическое отключение
Уход и чистка	Протирать мягкой слегка влажной тканью; не погружать в воду
Безопасность	Сертификация CE, рекомендуется использование под медицинским контролем
Запасные части и ремонтопригодность	Сменная манжета доступна; ремонт через сервисную службу Beurer
Гарантия	3 года

Часто задаваемые вопросы - BM 20 BEURER

Как использовать тонометр Beurer BM 20?

Установите батарейки, поместите манжету на голую руку на 2-3 см выше локтевого сгиба, нажмите кнопку СТАРТ. Оставайтесь неподвижным и не разговаривайте во время измерения. Результат появится на экране.

Что означает символ сердечной аритмии?

Символ появляется, если обнаружена нерегулярность пульса. Проконсультируйтесь с врачом, если этот символ часто отображается.

Как чистить тонометр?

Используйте мягкую слегка влажную ткань для очистки прибора и манжеты. Не используйте абразивные средства и никогда не погружайте прибор в воду.

Что делать, если на экране отображается 'Ошибка'?

Проверьте, правильно ли установлена манжета и неподвижны ли вы. Если ошибка сохраняется, замените батарейки или обратитесь в службу поддержки.

Сколько измерений можно сохранить в памяти?

Прибор может сохранить до 30 измерений для каждого из 2 пользователей, т.е. 60 измерений всего.

Как интерпретировать результаты по шкале ВОЗ?

Индикатор риска ВОЗ классифицирует давление по нескольким категориям (оптимальное, нормальное, высокое нормальное, легкая гипертензия и т.д.). Цветные полосы на экране помогают оценить ваш уровень.

Можно ли использовать тонометр с кардиостимулятором?

Проконсультируйтесь с врачом перед использованием при наличии кардиостимулятора. Тонометр обычно совместим, но рекомендуется медицинская проверка.

Когда заменять батарейки?

Замените батарейки, когда на экране появится символ разряда батареи. Используйте 4 щелочные батарейки AAA для оптимальной работы.

Как получить сменную манжету?

Вы можете заказать сменную манжету в службе поддержки Beurer или на их сайте. Укажите модель BM 20.

Тонометр выключается автоматически?

Да, прибор оснащен автоматическим отключением примерно через 1 минуту бездействия для экономии батареек.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BM 20 BEURER

Многоуважаемый покупатель!

Мы рады тому, что Вы выбрали товар из нашего ассортимента. Изделия нашей компании являются изделиями высочайшего качества, используемые для измерения веса, артериального давления, температуры тела, частоты пульса, в области мягкой терапии и массажа.

Внимательно прочтите данную инструкцию по эксплуатации, сохраняйте ее для дальнейшего использования, дайте ее прочитать и другим пользователям и строго следуйте приведенным в ней указаниям.

С дружескими пожеланиями сотрудники компании Beurer

1. Ознакомление

Аппарат для измерения кровяного давления в плечевой артерии служит для неинвазивного измерения и контроля артериального давления у взрослых пациентов. С его помощью Вы можете быстро и просто измерять Ваше кровяное давление, вводить в память результаты измерений и показывать изменения и средние значения давления.

2. Важные указания

⚠️ Указания по применению

• Всегда измеряйте кровяное давление в одно и то же время суток, чтобы обеспечить сравнимость результатов.
• Перед каждым измерением расслабляйтесь в течение около 5 минут!
• Между двумя измерениями рекомендуется подождать около 5 минут!
• Полученные Вами результаты измерений могут служить только для информации – они не заменяют медицинское обследование! Обсудите результаты измерений с врачом, не принимайте на их основании никаких медицинских решений (например, выбор медикаментов и их дозировки)!
• Неверные измерения могут возникать при заболеваниях сердечно-сосудистой системы, а также при очень низком артериальном давлении, нарушениях кровообращения и сердечного ритма и других предболезнях.
• Использовать аппарат только для людей, у которых объем плеча соответствует указанному диапазону.
• Аппарат может работать от батареек или блока сетевого питания. Учтите, что сохранение данных возможно только в том случае, если аппарат получает электрический ток. После полного разряда батареек или отсоединения блока питания от сети показания даты, времени

исчезают. Однако данные измерений, сохраненные в памяти аппарата, останутся.

- Автоматика отключения выключает аппарат в целях экономного использования батареек, если в течение одной минуты не нажимать ни одну из кнопок.

Указания по хранению и уходу

- Аппарат состоит из прецизионных и электронных узлов. Точность результатов измерений и срок службы аппарата зависят от правильности обращения с прибором:

– Предохраняйте прибор от ударов, действия влаги, грязи, сильных колебаний температуры и прямых солнечных лучей. – Не допускайте падений прибора. - Не используйте прибор вблизи сильных электромагнитных полей, например, вблизи радиоаппаратуры или мобильных телефонов. - Используйте только входящие в объем поставки или оригинальные запасные манжеты. В противном случае получаются неверные результаты измерений. - Не нажимать на кнопки, пока не надета манжета. - Если Вы длительное время не пользуетесь прибором, рекомендуется вынуть батарейки.

Указания в отношении батареек

- Проглатывание батареек может приводить к опасности для жизни. Поэтому храните батарейки и изделия в недоступном для детей месте. В случае проглатывания батарейки незамедлительно обратитесь к врачу.

• Запрещается заряжать или реактивировать батарейки иными способами, разбирать их, бросать в огонь или замыкать накоротко.
• Вытащите батарейки из аппарата, если они разряжены или если Вы длительное время не пользуетесь прибором. Таким образом Вы предотвращаете ущерб, который может быть вызван вылившимся электролитом. Всегда заменяйте все батарейки одновременно.
• Не используйте батарейки различных типов, марок или батарейки с различной емкостью. Преимущественно используйте щелочные батарейки.

Указания по ремонту и утилизации

• Батарейки запрещается выбрасывать в бытовой мусор. Утилизируйте использованные батарейки через соответствующий пункт сбора отходов.
• Не открывайте прибор. Несоблюдение ведет к потере гарантии.
• Запрещается самостоятельно ремонтировать или регулировать прибор. В этом случае больше не гарантируется безупречность работы.
• Ремонт разрешается выполнять только сервисной службе фирмы Beurer или авторизированным сервисным организациям. Но перед любыми рекламациями вначале проверьте батарейки и, при необходимости, замените их.
• Утилизируйте прибор согласно требованиям Положения об утилизации электрического и электронного оборудования 2002/96/EC – WEEE

(Waste Electrical and Electronic Equipment). По всем вопросам по утилизации обращайтесь в соответствующую коммунальную службу.

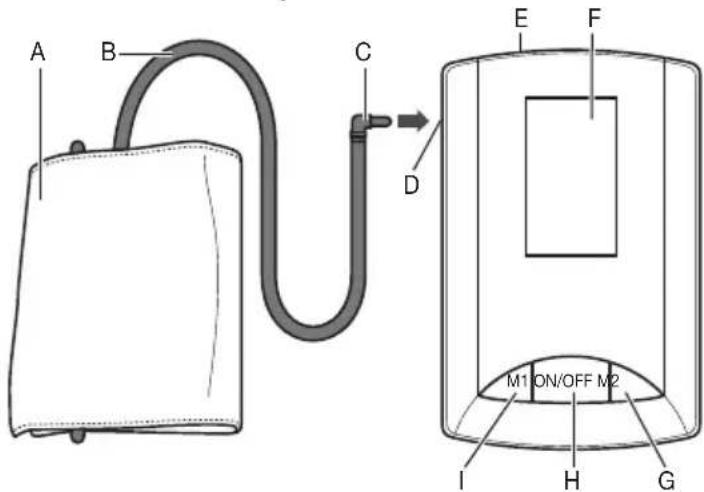

1. Описание аппарата

A Манжета, В Шланг манжеты, С Штекер для манжеты, D Соединительный патрубок для штекера манжеты, E Соединительный патрубок для сетевого адаптера (на задней стороне)

F Дисплей, G Кнопка памяти M2, H ON/OFF: Кнопка «ВКЛ./ВЫКЛ.», I Кнопка памяти M1

Индикация на дисплее:

1 Номер ячейки памяти, 2 Время и дата, 3 Систолическое давление, 4 Диастолическое давление, 5 Символ пульса ♥, 6 Измеренное значение пульса, 7 Символ необходимости замены батареек

8 Ячейки памяти, 9 Ячейки памяти, 10 Накачивание ▲ / выпуск воздуха

4. Подготовка к измерению

Установка батареек

- Снимите крышку с батарейного отсека на задней стенке аппарата. Установите 4 алкалиновых батарейки типа АА 1,5 В. Следите за тем, чтобы

батарейки были вставлены с соблюдением полярности.

Заряжаемые аккумуляторные батарейки использовать нельзя.

- Аккуратно закройте крышку батарейного отсека. Теперь можно установить правильную дату и время.

Замена батареек

Если символ, означающий смену батареек, начинает мигать, это означает, что батарейки скоро окажутся полностью разряжены. После этого еще можно произвести измерение, но батарейки нужно поскорее заменить. Когда символ, означающий смену батареек, остается на дисплее постоянно, проводить измерения уже нельзя, следует заменить все батарейки. После того, как батарейки будут извлечены из аппарата, установку времени нужно будет выполнить заново. Однако данные измерений, сохраненные в памяти аппарата, останутся. Их следует утилизовывать через магазин торговли электротоварами или через местный пункт сбора таких материалов. Закон обязывает правильно утилизовывать использованные батарейки.

Указание: На батарейках, содержащих опасные вещества, нанесены следующие знаки: Pb = батарейка содержит свинец, Cd = батарейка содержит кадмий, Hg = батарейка содержит ртуть.

Установка даты и времени

Установка даты/времени суток нужна для того, чтобы величины измерений давления хранились в памяти аппарата привязанными к определенной дате и времени; при последующем вызове они будут выводиться на дисплей вместе.

Для настройки даты и времени действуйте следующим образом:

• После установки/замены батареек нажмите любую кнопку, после этого замигает индикация года.
• При помощи кнопки M1 Вы можете увеличивать значения, а при помощи кнопки M2 уменьшать их. Настройте год и подтвердите настройку кнопкой «вкл./выкл».
• Теперь при помощи кнопок M1 и M2 настройте месяц. Подтвердите настройку при помощи кнопки «вкл./выкл.».
• Теперь при помощи кнопок M1 и M2 настройте день. Подтвердите настройку при помощи кнопки «вкл./выкл.».
• Теперь Вы можете настроить время, отображаемое в 24-часовом режиме. Сначала настройте часы, подтвердите настройку при помощи кнопки «вкл./выкл.», затем настройте минуты. После подтверждения при помощи кнопки «вкл./выкл.» прибор автоматически отключится.

Работа с сетевым адаптером

Прибор можно также использовать с блоком питания. При этом в батарейном отсеке не должно быть батареек. Блок питания (номер для заказа 071.51) можно приобрести в специализированном магазине или через сервисную службу.

• В целях предотвращения возможного повреждения прибора для измерения артериального давления используйте его только с указанным здесь блоком питания.
• Подключите блок питания к предусмотренному для этого разъему на правой стороне прибора для измерения артериального давления.

Блок питания должен подключаться к сетевому напряжению, указанному на табличке на оборотной стороне устройства.

• Затем воткните сетевой штекер блока питания в розетку.
• После использования прибора для измерения артериального давления сначала выньте блок питания из розетки, а затем отсоедините его от прибора для измерения артериального давления. При обесточивании блока питания настройки даты и времени на приборе для измерения артериального давления удаляются, но сохраненные результаты измерения остаются.

5. Измерение кровяного давления

Пожалуйста, перед измерением храните прибор при комнатной температуре.

Наложить манжету

Наденьте манжету на обнаженное левое предплечье. Примите меры, чтобы слишком тесные элементы одежды или что-либо иное не нарушало нормальное кровообращение на руке.

Манжета должна быть помещена на предплечье так, чтобы нижняя ее кромка была на 2 – 3 см выше локтевого сгиба и располагалась над артерией. Соединительная трубка должна показывать в направлении середины ладони.

Заверните свободный конец манжеты плотно, но не слишком, вокруг руки и зажмите замок на липучках. Манжета должна прилегать к руке настолько плотно, чтобы под нее можно было продеть не больше двух пальцев.

Наденьте теперь соединительную трубку манжеты на штуцер манжеты.

Внимание! Эксплуатация прибора допускается только с оригинальной манжетой. Данная манжета пригодна для руки с окружностью от 22 до 32 см. Под номером 162.093 можно заказать манжету большего размера (для окружности руки от 32 до 42 см) в специализированном магазине или по адресу сервисной службы.

Принять правильное положение

- Перед каждым измерением расслабляйтесь в течение около 5 минут! В противном случае возникают неточности измерения.

• Измерения можно проводить в положении сидя или в положении лежа. Следите при этом, чтобы манжета находилась на уровне сердца.
• Чтобы не исказать результаты измерения, следует вести себя во время измерения спокойно и не разговаривать.

Измерение артериального давления

• Наденьте манжету, как было описано выше, и примите позу, в которой будет проводиться измерение.
• Включите прибор нажатием кнопки «вкл./выкл.».
• После автоматического тестирования, в процессе которого на дисплее будут появляться поочередно все элементы, начнется измерение. Пока в манжете будет создаваться давление, на дисплее можно будет видеть символ ▲. Давление в манжете нагнетается до 180 мм рт. ст. При уже распознанной тенденции к высокому кровяному давлению производится повторное накачивание и давление в манжете еще раз повышается.
• Как только прибор распознает пульс, начнет мигать символ пульса ♥.
• После окончания измерения остаточное воздушное давление очень быстро снижается. На дисплее отображаются пульс, систолическое и диастолическое кровяное давление.
• Теперь нажатием кнопки M1 или M2 выберите нужный раздел в памяти для данного пользователя. Если Вы не выберете никакого раздела памяти для данного пользователя, результат измерения будет занесен в память на

имя последнего перед данным пользователя. На дисплее появляется соответствующий символ M1 или M2.

- Включите прибор для измерения артериального давления нажатием кнопки «вкл./выкл.». При этом результат измерения будет занесен в выбранный раздел памяти для данного пользователя. Если Вы забудете выключить аппарат, он автоматически отключится примерно через 3 минуты. В этом случае тоже величина давления будет занесена в выбранный раздел памяти для данного пользователя.

Примечание: Измерение можно прервать в любое время нажатием кнопки «вкл./выкл.».

Перед проведением нового измерения следует выждать не менее 5 минут!

6. Таблица для классификации значений кровяного давления (единица измерения – мм рт. ст.) для взрослых:

Область(определяемый показатель)	Систолическое артериальное давление	Диастолическое артериальное давление	Диапазон значений
Гипотония (Пониженное кровяное давление) ниже 105 ниже 60 необходимо наблюдение врача
Диапазон нормальных значений от 105 до 120 от 60 до 80 самостоятельное наблюдение
Предгипертонический диапазонкровяного давления (*) от 120 до 140 от 80 до 90 необходимо наблюдение врача
Гипертония – Повышенное кровяное давление степени I от 140 до 160 от 90 до 100			необходима консультация врача
Гипертония – Повышенное кровяное давление степени II выше 160 выше 100			необходима консультация врача

(*) Диапазон кровяного давления, который может перейти в повышенное кровяное давление. Adapted from JNC 2003

7. Сохранение, просмотр и удаление сохраненных данных

Вызов занесенных в память величин

Вы можете вызвать из памяти данные разделов памяти для двух пользователей и увидеть среднюю величину.

• Нажмите на кнопку памяти M1 или M2. Сначала покажется средняя величина для всех измерений в данном разделе памяти. Они появятся под рубрикой Я.
• При следующем нажатии на кнопку памяти будут показаны последующие результаты отдельных измерений – прежде всего величина результата самых последних измерений. Эти отдельные величины будут представ-

лены в ячейках памяти под номерами от 1 до 30. Примерно через 4 секунды появится дата и еще через 4 секунды – время, когда был получен соответствующий результат измерения.

• Если в памяти уже сохранено 30 отдельных величин, самая старая будет стираться из памяти, освобождая место для нового результата измерения.
• Выключите прибор нажатием кнопки «вкл./выкл.» или прибор автоматически выключится спустя примерно 30 секунд.

Указание: При занесении в память результатов измерений Вы можете использовать и оба раздела памяти для поль-

зователей, – например, раздельно запоминать утренние и вечерние показатели.

Удаление из памяти сохраненных величин

Вы можете удалить из памяти отдельные или сохраненные результаты измерений.

• Для удаления отдельных результатов сначала выберите сохраненную в памяти величину и нажмите и держите нажатой кнопку памяти M1 или M2. Держите кнопку нажатой, пока все показания полностью не исчезнут.
• Чтобы стереть из памяти весь данный раздел пользователя в целом, Вы должны выбрать соответствующий раздел памяти. Будет показана ее средняя величина под разделом Я Нажмите и держите нажатой кнопку памяти M1 или M2, пока не замигают показания и дальше, пока все показания полностью не исчезнут.

8. Устранение неисправностей

Аппарат может давать неверные показания, если:

• Вы шевелитесь или разговариваете во время проведения измерения (на экране высвечивается Врг 1
• неправильно вставлена соединительная трубка манжеты (на экране высвечивается 8rr2
• во время установки батарейки была нажата кнопка «вкл./выкл.»
• нагнетание воздуха продолжается дольше 20 секунд (на экране высвечивается Врг2)
• величина артериального давления чрезвычайно велика или низка (на экране высвечивается Brr 1)
• давление нагнетается выше, чем до 300 мм рт. ст. (на экране высвечивается 0rr330). В подобных случаях измерение следует повторить. Следите, чтобы соединительная трубка манжеты была вставлена правильно, не шевелитесь и не разговаривайте во время выполнения измерения. При необходимости переустановите батарейки или замените их.

9. Очистка

• При очистке прибора для измерения артериального давления действуйте осторожно и используйте только слегка влажную салфетку.
• Запрещается использование чистящих средств или растворителей.
• Не допускайте попадание прибора в воду, т.к. в результате в него может проникнуть жидкость и повредить прибор.
• При хранении аппарата на него нельзя ставить тяжелые предметы. Запрещается сильно перегибать соединительную трубку манжеты.

10. Технические данные

Модель № BM 20

Методы измерения	Осциллометрическое неинвазивное измерение кровяного давления на предплечье
Диапазон измерения	Давление в манжете: 0 – 300 мм рт. ст.,систолическое: 50 – 250 мм рт. ст.,диастолическое: 40 –180 мм рт. ст.,пульс: 40 –160 ударов в минуту
Точность индикации	Систолическое: ± 3 мм рт. ст. /диастолическое: ± 3 мм рт. ст. /пульс: ± 5 % индицируемых значений
Нестабильность замеров	Макс. допустимая стандартная погрешность согласно клиническому испытанию по EN 1060-4:систолическое: 8 мм рт. ст. /диастолическое: 8 мм рт. ст.
Запоминающее устройство	2 x 30 ячеек памяти
Размеры 110 (длина)	x 170 (ширина) x 58 (высота)
Масса Около 265 г
Размер манжеты	Манжета для окружности плеча от 22 до 32 см
Допустимая рабочая температура	От +10 °C до +40 °C, ≤ 85 % относительная влажность
Допустимая температура хранения	От -5 °C до +50 °C, ≤ 85 % относительная влажность
Электропитание 4 x	1,5 В АА-батарейки (щелочные, тип LR6)

Срок службы батарейки	Примерно для 300 измерений, в зависимости от величины артериального давления и, соответственно, достигаемого в манжете давления
Вспомогательное оборудование	Сумка для хранения, инструкция по применению, 4 “AA“-батарейки LR6
Класс защиты Внутреннее питание, IPX0, без AP или APG, непрерывный режим
Классификация Раздел по применению, тип BFПрибор с внутренним электропитанием, классом защиты II (относительно блока питания и прибора как целой системы)
Пояснение символов	Раздел по применению, тип BFПрочитайте руководство по использованию!

В целях усовершенствования мы сохраняем за собой право на изменения технических данных без оповещения.

- Данный прибор соответствует европейскому стандарту EN60601-1-2 и является предметом особых мер предосторожности в отношении электромагнитной совместимости. При этом учитывайте, что переносные и мобильные средства ВЧ-связи могут влиять на данный прибор. Более точные данные можно запросить по указанному адресу сервисной службы или найти в конце инструкции по применению.

- Аппарат соответствует требованиям европейского нормативного акта по медицинским изделиям, 93/42/EC Закона о медицинских изделиях, а также европейских стандартов EN1060-1 («Неинвазивные аппараты для измерения кровяного давления», часть 1: «Общие требования») и EN1060-3 («Неинвазивные аппараты для измерения кровяного давления», часть 3: «Дополнительные требования к электромеханическим системам для измерения кровяного давления»).

11. Гарантия

Мы предоставляем гарантию на дефекты материалов и изготовления этого прибора на срок 36 месяцев со дня продажи через розничную сеть.

Гарантия не распространяется:

• на случаи ущерба, вызванного неправильным использованием
• на быстроизнашивающиеся части (батарейки, манжета)
• на дефекты, о которых покупатель знал в момент покупки

- на случаи собственной вины покупателя.

Товар сертифицирован: измерители артериального давления и частоты пульса (тонометры)

Ростест Москва № РОСС ДЕ. АЯ46. В07217 срок действия с 14.04.2010 г. по 23.03.2013 г.

Регистрационное удостоверение ФС № 2006/2607 от 28.12.2006 г. по 28.12.2016 г.

Сертификат об утверждении типа средств измерения

Срок эксплуатации изделия: мин 5 лет

Фирма изготовитель: Бойрер Гмбх,

Софлингер штрассе 218,

89077-УЛМ, Германия

Фирма-импортер: ООО БОЙРЕР, 109451 г. Москва, ул. Перерва 62, корп. 2, офис 3

Сервисный центр: 109451 г. Москва,

ул. Перерва 62, корп. 2

Подпись продавца ____

Штамп магазина

Подпись покупателя ____

ПОЛЬСКИЙ

Уважаемые клиенты,
