РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H-VS014140E PANASONIC

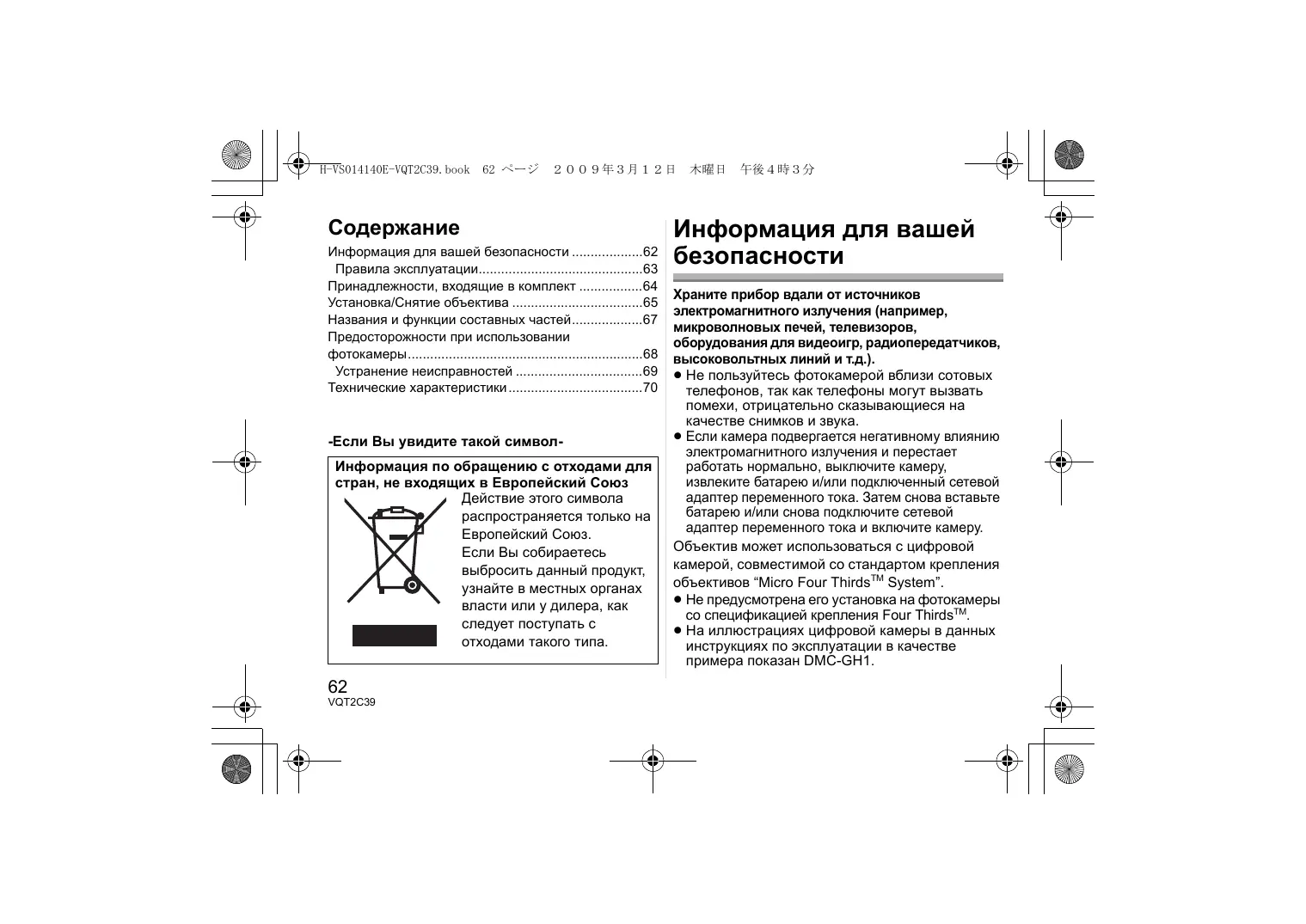

• Информация для вашей безопасности p. 62
• Правила эксплуатации p. 63
• Принадлежности, входящие в комплект p. 64
• Установка/Снятие объектива p. 65
• Названия и функции составных частей p. 67
• Предосторожности при использовании фотокамеры p. 68
• Устранение неисправностей p. 69
• Технические характеристики -Если Вы увидите такой символИнформация по обращению с отходами для стран, не входящих в Европейский Союз Действие этого символа распространяется только на Европейский Союз. Если Вы собираетесь выбросить данный продукт, узнайте в местных органах власти или у дилера, как следует поступать с отходами такого типа. p. 70

Информация для вашей безопасности Храните прибор вдали от источников электромагнитного излучения (например, микроволновых печей, телевизоров, оборудования для видеоигр, радиопередатчиков, высоковольтных линий и т.д.). ≥ Не пользуйтесь фотокамерой вблизи сотовых телефонов, так как телефоны могут вызвать помехи, отрицательно сказывающиеся на качестве снимков и звука. ≥ Если камера подвергается негативному влиянию электромагнитного излучения и перестает работать нормально, выключите камеру, извлеките батарею и/или подключенный сетевой адаптер переменного тока. Затем снова вставьте батарею и/или снова подключите сетевой адаптер переменного тока и включите камеру. Объектив может использоваться с цифровой камерой, совместимой со стандартом крепления объективов “Micro Four ThirdsTM System”. ≥ Не предусмотрена его установка на фотокамеры со спецификацией крепления Four ThirdsTM. ≥ На иллюстрациях цифровой камеры в данных инструкциях по эксплуатации в качестве примера показан DMC-GH1. H-VS014140E-VQT2C39.book 63 ページ

РУССКИЙ ЯЗЫК ≥ Внешний вид и спецификации продуктов, описанные в данном руководстве, могут отличаться от фактических приобретенных продуктов ввиду более поздних улучшений. ≥ Four ThirdsTM и знаки логотипа Four Thirds являются товарными знаками или зарегистрированными товарными знаками Olympus Imaging Corporation в Японии, Соединенных Штатах, Европейском Союзе и других странах. ≥ Micro Four ThirdsTM и знаки логотипа Micro Four Thirds являются товарными знаками или зарегистрированными товарными знаками Olympus Imaging Corporation в Японии, Соединенных Штатах, Европейском Союзе и других странах. ≥ Другие названия, названия фирм и изделий, отмеченные в этой инструкции, являются торговыми знаками или зарегистрированными товарными знаками соответствующих компаний. Правила эксплуатации ∫ Уход за объективом ≥ Песок и пыль могут привести к повреждению объектива. При использовании объектива на пляже и т.п. убедитесь, что внутри объектива и гнезд нет песка и пыли. ≥ Данный объектив не является водонепроницаемым. Если на объектив попали капли воды, вытрите объектив сухой тканью. ≥ Нельзя сильно нажимать на объектив. ≥ В случае попадания на поверхность объектива грязи (воды, масла, отпечатков пальцев и т. д.) качество снимка может ухудшиться. Следует осторожно вытереть поверхность объектива мягкой сухой тканью перед съемкой. ≥ Не ставьте объектив монтажной поверхностью вниз. Не допускайте попадание загрязнений на монтажные поверхности 1 объектива. ∫ О конденсации (Запотевании

≥ Конденсация происходит при разнице в температуре и влажности, как описано ниже. Конденсация может привести к загрязнению объектива, появлению плесени и неисправностей, поэтому необходимо соблюдать осторожность в следующих – при внесении камеры в помещение с улицы в холодную погоду

– при внесении камеры в салон автомобиля, где работает кондиционер – если поток холодного воздуха из кондиционера направлен прямо на объектив – во влажных местах ≥ Для предотвращения конденсации поместите камеру в пластиковый пакет, чтобы ее температура сравнялась с температурой окружающего воздуха. При возникновении конденсации выключите камеру и оставьте ее примерно на два часа. Когда температура камеры сравняется с температурой окружающего воздуха, запотевание исчезнет естественным образом. Принадлежности, входящие в комплект [Комплектность необходимо проверять при распаковке устройства] При изъятии устройства из оригинальной упаковки проверьте наличие основного устройства и его комплектующих, а также осмотрите устройство снаружи и проверьте его функциональность, чтобы убедиться в

отсутствии каких-либо повреждений в результате транспортировки. Если вы обнаружите какое-либо несоответствие, свяжитесь с вашим поставщиком, воздержавшись от эксплуатации изделия.

VYC0997 VYF3250 VFC4315 Сумка для объектива Крышка объектива Крышка задней части объектива (Во время покупки крышка объектива и задняя крышка объектива прикреплены к сменному объективу.) H-VS014140E-VQT2C39.book 65 ページ

Установка/Снятие ≥ Информацию об установке и снятии объектива см. также в инструкциях по эксплуатации

∫ Установка объектива A: Крышка задней части

• Не пытайтесь установить объектив под углом к корпусу камеры, поскольку это может привести к повреждению крепления

• Убедитесь, что объектив установлен

∫ Снятие объектива ≥ Убедитесь, что камера выключена. ≥ Убедитесь, что камера выключена. 1 Поверните заднюю крышку объектива и снимите ее.

2 Совместите установочную метку объектива B (красная метка) на корпусе фотокамеры с меткой на объективе и затем поверните объектив в направлении стрелки до щелчка. Чтобы снять объектив, нажмите кнопку открытия объектива C и одновременно поверните объектив до упора в направлении

• Прикрепите заднюю крышку объектива, чтобы избежать царапин монтажной поверхности объектива.
• Прикрепите к камере крышку корпуса во избежание попадания грязи и пыли внутрь основного устройства.

• Не нажимайте кнопку открытия объектива в процессе установки объектива.

∫Установка и снятие крышки объектива ≥ Будьте осторожны чтобы не потерять крышку объектива. ∫Присоединение бленды объектива (Принадлежность в комплекте) Вставьте бленду в объектив короткой стороной в верхней и в нижней части, затем поворачивайте ее по направлению стрелки до блокировки. D: Отрегулируйте до совпадения с отметкой

∫ Временное хранение бленды 1 Чтобы снять бленду, поверните ее в направлении стрелки. 2 Разверните бленду обратной стороной и закрепите, как указано выше. ≥ При съемке со вспышкой с использованием бленды нижняя часть снимка может быть затененной (эффект виньетирования), а управление вспышкой может быть отключено, поскольку бленда может затенять вспышку. Рекомендуется отсоединить бленду. ≥ При использовании в темноте вспомогательной лампы автоматической фокусировки отсоедините бленду объектива. H-VS014140E-VQT2C39.book 67 ページ

∫ Установка фильтров ≥ Виньетирование может возникать при использовании 2 или более защитных устройств MC (поставляются отдельно), фильтров PL (поставляются отдельно) или фильтров ND (поставляются отдельно) либо при использовании толстых защитных устройств и/или фильтров. Названия и функции составных частей

1 Поверхность линзы 2 Кольцо фокусировки Вращайте для наведения на резкость при съемке в режиме с ручной наводкой на резкость. 3 Кольцо трансфокатора Поворачивайте кольцо трансфокатора, если нужно сделать крупные (телережим) или панорамные (широкоугольный режим) снимки. (Эквивалент 35 мм пленочной камеры: от 28 мм до 280 мм) 4 Переключатель [O.I.S.] Если объектив прикреплен к камере, функция стабилизатора установлена на активацию, если переключатель [O.I.S.] установлен на [ON]. ≥ При использовании штатива рекомендуется устанавливать переключатель [O.I.S.] в положение [OFF]. ≥ Функция стабилизатора может работать неэффективно в следующих случаях. – Если увеличение слишком большое. – При использовании цифрового увеличения. – При исползовании цифрового увеличения. – При съемке со слежением за двигающимися

– При слишком низкой скорости затвора, во время съемки внутри помещения или в темном месте. 5 Метка установки объектива 6 Монтажная поверхность ≥ При съемке со вспышкой близко расположенного объекта свет вспышки может блокироваться объективом, и часть снимка может быть затемнена. Проверяйте расстояние до объекта при съемке.

Предосторожности при использовании ∫ Об объективе Старайтесь не ронять и не ударять объектив. Также старайтесь не подвергать объектив чрезмерному давлению. ≥ Следите за тем, чтобы не уронить в сумку, в которую вы положили объектив, поскольку это может привести к повреждению объектива. Камера может перестать нормально работать, и дальнейшая запись снимков может оказаться невозможной. При использовании пестицидов и других летучих веществ вблизи камеры убедитесь, что они не попадают на объектив. ≥ При попадании на объектив такие вещества могут повредить объектив или привести к отслаиванию краски. H-VS014140E-VQT2C39.book 69 ページ

Не носите устройство присоединенным к корпусу фотокамеры. ≥ Категорически запрещается пользоваться фотовспышкой или хранить ее в следующих условиях, так как это может привести к сбоям в работе или неправильной работе. – Под воздействием прямых солнечных лучей или на пляже летом – В местностях с высокой влажностью воздуха и высокими температ урами, или с резкими перепадами температ уры и влажности – В местностях с высокими концентрациями песка, пыли или грязи – При срабатывании вспышки – Возле обогревателей, кондиционеров или увлажнителей – Г де возможно намокание устройства – Г де присутствует вибрация – В автомобиле ≥ См. также инструкции по эксплуатации цифровой камеры. ≥ Если камера не будет использоваться в течение длительного времени, рекомендуется хранить ее вместе с влагопоглотителем (силикагелем). Невыполнение данной рекомендации может привести к нарушению технических характеристик ввиду образования плесени и т. д. Прежде чем использовать, рекомендуется проверять работоспособность устройства после такого длительного хранения.

≥ Не оставляйте объектив в контакте с резиновыми или пластиковым продуктами на продолжительный период времени. ≥ Не прикасайтесь к электрическим контактам устройства. Это может вызвать сбой в его работе. ≥ Запрещается разбирать или вносить изменения в аппарат. Если внутренние детали нуждаются в проверке или замене, передайте аппарат поставщику. Не используйте бензин, растворитель, спирт и другие подобные моющие средства для очистки аппарата. ≥ Использование растворителей может повредить объектив или привести к отслаиванию краски. ≥ Вытирайте пыль и следы пальцев мягкой сухой ≥ Вытирайте грязь и пыль с кольца трансфокатора и кольца фокусировки сухой тканью для удаления пыли. ≥ Запрещается использовать моющие средства или химически обработанную ткань. Устранение неисправностей При включении и выключении камеры слышен звук. ≥ Звук возникает в результате движения диафрагмы объектива и не является неисправностью.

Технические характеристики СМЕННЫЙ ОБЪЕКТИВ ДЛЯ ЦИФРОВОЙ ФОТОKAMEРЫ “LUMIX G VARIO HD 14–140 mm/F4.0–5.8 ASPH./MEGA O.I.S.¢” Фокусное расстояние Тип диафрагмы Диапазон диафрагм Минимальное значение показателя диафрагмы Конструкция объектива Фокусное расстояние от Максимальное увеличение изображения Оптический стабилизатор изображения Угол обзора Диаметр фильтра Максимальный диаметр Полная длина

f=14 мм до 140 мм (Эквивалент 35 мм пленочной камеры: от 28 мм до 280 мм) 7 лепестковый затвор/ирисовая диафрагма/круговая диафрагма от F4.0 (Широкоугольный режим) до F5.8 (Телережим) F22 17 элементов в 13 группах (4 асферических линз, 2 Объективы ED) от 0,5 м до ¶ (от линии отсчета расстояния до объекта съемки) 0,2k (Эквивалент 35 мм пленочной камеры: 0,4k) “Micro Four Thirds Mount” 75x (Широкоугольный режим) до 8,8x (Телережим) 62 мм Прибл. 70 мм Прибл. 84 мм (от конца объектива до нижней стороны монтажной поверхности объектива) Прибл. 460 г ¢ “HD” в названии LUMIX G VARIO HD 14-140 мм/F4.0-5.8 ASPH./MEGA O.I.S. означает поддержку высококачественной видеосъемки HD. Подробные сведения см. в инструкции по эксплуатации цифровой камеры.

Установленный производителем в порядке п. 2 ст. 5 федерального закона РФ “О защите прав потребителей” срок службы данного изделия равен 7 годам с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами.
