DCH-350RGWH - Hota de bucătărie Heinner - Manual de utilizare gratuit

Tip produs	Hotă
Marca	Heinner
Model	DCH-350RGWH
Lățime	35 cm
Înălțime	14 cm (aprox.)
Adâncime	48 cm (aprox.)
Greutate	10 kg (aprox.)
Alimentare	220-240 V ~ 50/60 Hz
Putere motor	150 W
Debit maxim de extracție	350 m³/h (aprox.)
Număr de viteze	3
Iluminare	1 x 20 W halogen sau LED (în funcție de versiune)
Tip filtru	Filtru de grăsime din aluminiu (lavabil)
Filtru de cărbune opțional	Da (pentru modul de recirculare)
Tip comandă	Glisor sau butoane
Clasă energetică	A (aprox.)
Nivel de zgomot	55 dB (aprox.)
Tip instalare	Sub dulap sau montată pe perete
Diametru evacuare	150 mm (aprox.)
Întreținere	Curățarea lunară a filtrului de grăsime; înlocuirea filtrului de cărbune la fiecare 3-6 luni
Caracteristici de siguranță	Protecție termică pentru motor
Piese de schimb disponibile	Filtru de grăsime, filtru de cărbune, bec halogen/LED
Garanție	2 ani

Întrebări frecvente - DCH-350RGWH Heinner

Cum instalez hota Heinner DCH-350RGWH?

Instalarea trebuie efectuată de un tehnician calificat. Asigurați-vă că hota este montată la cel puțin 65-75 cm deasupra suprafeței de gătit. Urmați manualul pentru conexiunile electrice și de evacuare.

Cât de des trebuie curățat filtrul de grăsime?

Filtrul de grăsime din aluminiu trebuie curățat în fiecare lună pentru a menține performanța. Îl puteți spăla cu apă caldă și detergent ușor sau în mașina de spălat vase.

Această hotă suportă modul de recirculare?

Da, DCH-350RGWH poate fi utilizată în modul de recirculare cu un filtru de cărbune opțional (nu este inclus). Filtrul trebuie înlocuit la fiecare 3-6 luni.

Cum înlocuiesc becul?

Mai întâi, deconectați alimentarea. Scoateți capacul becului (de obicei, cu clic sau șurub). Înlocuiți becul vechi cu unul nou de același tip și wattaj (de exemplu, 20W halogen sau LED). Reatașați capacul.

Care este nivelul de zgomot al acestei hote?

Nivelul de zgomot este de aproximativ 55 dB la viteza maximă, comparabil cu o conversație normală.

Pot folosi hota fără evacuare în exterior?

Da, o puteți folosi în modul de recirculare instalând un filtru de cărbune. Aerul este apoi filtrat și returnat în bucătărie.

Cum schimb filtrul de cărbune?

Scoateți mai întâi filtrul de grăsime. Filtrul de cărbune se află de obicei în spatele acestuia. Desprindeți sau deșurubați filtrul vechi și instalați-l pe cel nou. Reinstalați filtrul de grăsime.

Ce trebuie să fac dacă hota nu mai funcționează?

Verificați alimentarea cu energie și întrerupătorul. Asigurați-vă că ștecherul este conectat. Dacă protecția termică a motorului s-a declanșat, așteptați 15 minute și încercați din nou. Dacă problema persistă, contactați asistența Heinner.

Care sunt dimensiunile hotei DCH-350RGWH?

Hota are aproximativ 35 cm lățime, 48 cm adâncime și 14 cm înălțime. Dimensiunile exacte sunt în manual.

Hota vine cu garanție?

Da, Heinner oferă o garanție de 2 ani pentru DCH-350RGWH. Păstrați bonul de cumpărare pentru solicitări de service.

MANUAL DE UTILIZARE DCH-350RGWH Heinner

• Hotă decorativă
  • Putere de absorbție: 276.6 m³/h
• Culoare: alb

Vă multumim pentru achiziționarea acestui produs!

I. INTRODUCERE

Vă rugăm să citiți instrucțiunile cu atenție și să păstrați manualul pentru consultări ulterioare.

Acest manual are scopul de a vă oferi toate instrucțiunile necesare cu privire la instalarea, utilizarea și întreținerea aparatului. Pentru utilizarea corectă și în siguranță a aparatului, vă rugam să citiți cu atenție acest manual de instrucțiuni înainte de instalare și utilizare.

II. CONTINUTUL PACHETULUI

Hotă decorativă
Manual de utilizare
▶ Certificat de garantie

III. MĂSURI DE SIGURANTĂ

Acest manual cuprinde explicații cu privire la instalarea și utilizarea corespunzătoare a hotei dumneavoastră. Vă rugăm să citiți cu atenție manualul înainte de utilizarea produsului, chiar dacă modul de utilizare vă este cunoscut. Manualul trebuie păstrat într-un loc sigur, pentru a putea fi consultat ulterior în caz de nevoie.

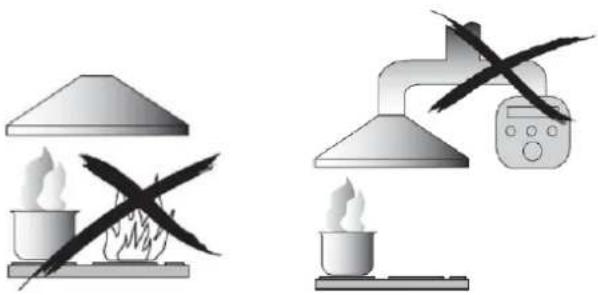

AVERTISMENTE:

- Nu încercați să utilizați hota fără filtrele de grăsime sau dacă filtrele sunt foarte murdare.

- Nu instalați produsul deasupra mașinilor de gătit prevăzute cu grill extern în partea superioară.

- Nu lăsați tigăile nesupravegheate în timpul utilizării, deoarece grăsimile și uleiurile supraîncălzite pot lua foc.

- Nu lăsați niciodată surse de flacără deschisă sub hotă.

- Dacă hota prezintă deteriorări, nu încercați să o utilizati.

- Nu pregătiți sub hotă preparate flambate.

- ATENȚIE: Componentele expuse ale aparatului pot deveni fierbinți în timpul utilizării deasupra aparatelor de gătit.

- Atunci când hota este montată deasupra unei mașini de gătit cu gaze, distanța minimă dintre suprafața de sprijin pentru vasele de gătit de pe plită și partea cea mai de jos a hotei trebuie să fie de cel puțin 65 de cm.

- Aerul evacuat nu trebuie eliberat într-un canal de fum pentru evacuarea gazelor arse în urma utilizării altor aparate.

- Atenție! În timpul efectuării operațiilor de instalare sau întreținere (cum ar fi înlocuirea becului), opriți întotdeauna alimentarea cu energie electrică.

- Hota trebuie instalată în conformitate cu instrucțiunile de instalare.

- Toate lucrările de instalare trebuie efectuate de către o persoană calificată dau de către un electrician.

- Vă rugăm să eliminați ambalajele cu grijă. Copiii sunt vulnerabili la acestea.

- Acordati atenție muchiilor ascuțite din interiorul hotei, mai ales în timpul efectuării operațiilor de instalare și curățare.

- Atunci când hota este montată deasupra unei mașini de gătit cu gaze, distanțele minime dintre suprafața de sprijin pentru vasele de gătit de pe plită și partea cea mai de jos a hotei trebuie să fie următoarele:

În cazul maşinilor de gătit cu gaze: 75 cm

În cazul maşinilor de gătit electrice: 65 cm

În cazul maşinilor de gătit cu cărbuni sau combustibil lichid: 75 cm

- Asigurați-vă că tubulatura de evacuare nu are coturi la un unghi mai mic de 90 de grade, deoarece acestea reduc eficiența hotei.

- Avertisment: Montarea şuruburilor și a sistemului de prindere fără respectarea prezentelor instrucțiuni poate duce la pericole de natură electrică.

- Puneti întotdeauna capacele oalelor și tigăilor atunci când gătiți pe o mașină de gătit cu gaze.

- În timpul funcționării, hota evacuează aerul din încăpere.

- Vă rugăm să luați măsuri pentru asigurarea unei aerisiri corespunzătoare a încăperii. Hota elimină mirosurile din cameră, dar nu și aburul.

- Hota este destinată numai uzului casnic.

- Pentru evitarea pericolelor, în cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de către producător, de către agentul său de service sau de persoane cu o calificare similară.

- Aparatul poate fi utilizat de către copii cu vârste începând de la 8 ani și de către persoane cu capacități fizice, senzoriale sau mentale reduse, cu lipsă de experiență sau cunoștințe, numai dacă acestea sunt supravegheate sau instruite în ceea ce privește utilizarea în siguranță a aparatului și dacă înțeleg pericolele pe care le implică utilizarea. Copii i nu au voie să se joace cu aparatul. Curățarea și întreținerea nu trebuie efectuate de către copii nesupravegheati.

- Atenție: Aparatul și zonele expuse ale acestuia se pot încinge pe parcursul folosirii. Evitați atingerea componentelor fierbinți. Copiii cu vârste sub 8 ani nu trebuie să aibă acces la aparat, cu excepția cazului în care se află sub supraveghere permanentă.

- Atunci când hota este utilizată cu aparate care funcționează cu gaze sau alti combustibili, trebuie asigurată o aerisire corespunzătoare a încăperii. Există riscul producere a incendiilor în cazul în care curățarea nu se efectuează în conformitate cu instrucțiunile.

- Trebuie respectate reglementările cu privire la evacuarea aerului.

- Curățați aparatul periodic, urmând metoda prezentată în capitolul ÎNTRETINERE.

- Din motive de siguranță, vă rugăm să utilizați numai şuruburile de fixare sau de montaj recomandate în cadrul prezentului manual de instrucțiuni.

- Pentru detalii referitoare la metodele de curățare și frecvența cu care curățarea trebuie efectuată, consultați secțiunea referitoare la întreținere și curățare din cadrul prezentului manual de instrucțiuni.

- Curățarea și întreținerea nu trebuie efectuate de către copii nesupravegheați. În cazul în care hota este utilizată împreună cu aparate alimentate cu altă energie decât cea electrică, presiunea negativă din încăpere nu trebuie să depășească 4 Pa (4 x 10-5 bar).

IV. INSTRUCTIUNI DE INSTALARE (ÎN CAZUL EVACUĂRII CĂTRE EXTERIOR)

În cazul în care este disponibil un orificiu de evacuare către exterior, hota poate fi conectată așa cum este indicat în imaginea de mai jos, prin intermediul unui tub de evacuare (din aluminiu, țeavă flexibilă sau material neinflamabil cu diametrul interior de 150 mm).

1. Înainte de instalare, opriți aparatul și deconectați-l de la sursa de alimentare cu energie electrică.

2. Pentru o funcționare optimă, hota trebuie instalată la o distanță de 65\~75 cm deasupra mașinii de gătit.

Fig. 1

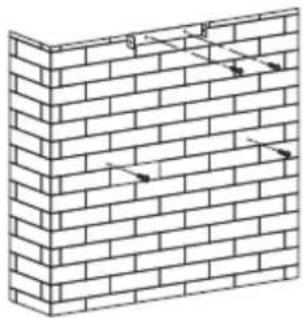

1. După stabilirea înălțimii de instalare a hotei, măsurați pozițiile găurilor pentru prinderea hotei și a consolei coșului interior Efectuați 4 găuri φ 8, 2 pentru consola coșului interior și 2 pentru prinderea hotei și menținerea acesteia în poziție orizontală. Poziția fixă a consolei coșului interior este la punctul cel mai înalt al coșului. Consultați figura 2.

1. Introduceți în perete două şurubui 4 x 30 mm și dibluri pentru a fixa hota, apoi utilizati două şuruburi 4 mm x 40 mm pentru a fixa consola coşului interior. Consultați figura 2.

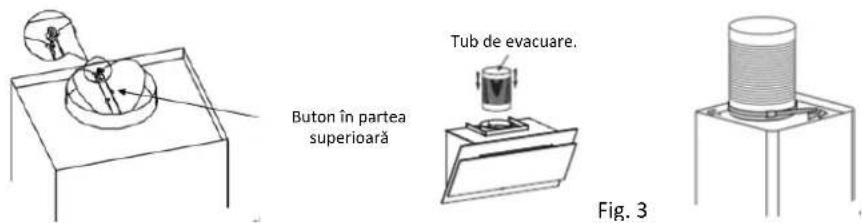

2. Montați supapa antiretur. Montați tubul de evacuare pe hotă. Fixați tubul de evacuare pe supapă cu ajutorul unui colier. Consultați figura 3.

1. Montați consola coșului exterior pe coșul exterior, asigurându-vă că puteți regla coșul interior cu ușurință. Consultați figura 4.

Fig. 4

1. Prindeți hota pe perete, reglați poziția acesteia și fixați-o cu ajutorul șuruburilor de siguranță.

Orificiile pentru prinderea şuruburilor de siguranță sunt situate pe partea posterioară a carcasei hotei și au diametrul de 6 mm.

1. Reglați înălțimea coșului interior în funcție de poziția consolei coșului interior și fixați-I cu şuruburi. Consultați figura 6.

Pentru o evacuare eficientă a aerului, urmați cu strictețe regulile de mai jos:

• Încercați să mențineți scurt și drept tubul de evacuare.
• Nu reduceți dimensiunea tubului de evacuare și nu îl restrângeti.
• Întindeți tubul de evacuare pentru a reduce la minimum pierderile de presiune.
• Nerespectarea acestor instrucțiuni de bază va reduce performanțele și va crește nivelul de zgomot al hotei.
• Toate lucrările de instalare trebuie efectuate de către o persoană calificată dau de către un electrician.
• Nu conectați sistemul de evacuare al hotei la un sistem de ventilație care este utilizat pentru un alt aparat.
• Unghiul de îndoire a tubului de evacuare nu trebuie să fie mai mic de 120°; tubul trebuie dispus orizontal sau, alternativ, tubul trebuie să urce de la nivelul inițial și trebuie condus către un perete exterior.

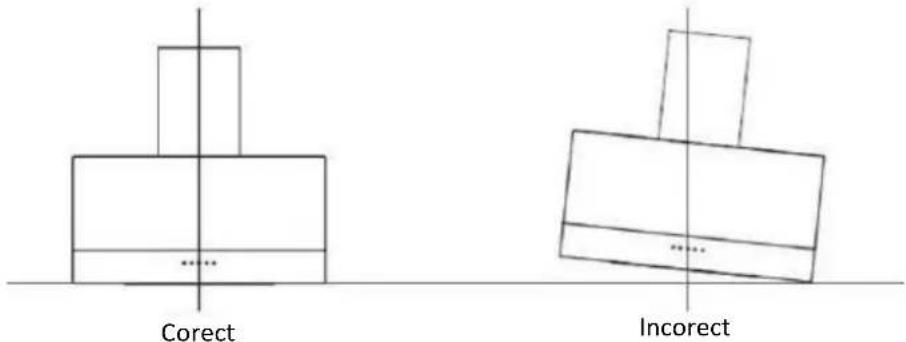

După instalare, asigurati-vă că hota este dreaptă, pentru a evita acumularea grăsimii la una dintre extremitățile acesteia.

- Asigurați-vă că tubul de evacuare ales în vederea instalării corespunde standardelor în vigoare și este ignifug.

Asigurați-vă că tubulatura de evacuare aleasă în vederea instalării corespunde standardelor în vigoare și este ignifugă.

AVERTISMENT:

Din motive de siguranță, vă rugăm să utilizați numai șuruburile de fixare sau de montaj recomandate în cadrul prezentului manual de instrucțiuni.
Montarea şuruburilor și a sistemului de prindere fără respectarea prezentelor instrucțiuni poate duce la pericole de natură electrică.

VI. UTILIZAREA APARATULUI

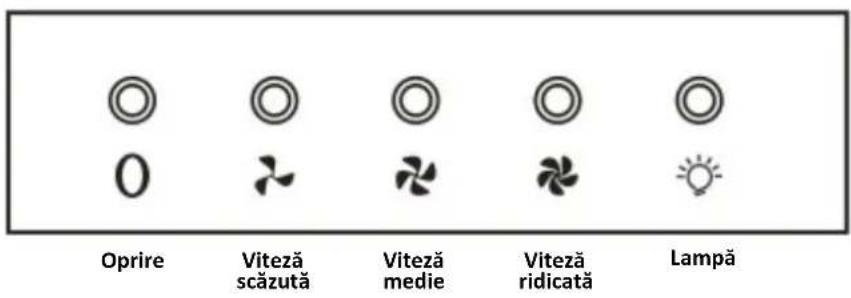

Butoanele de control

1. Apăsați pe butonul pentru oprire, iar motorul se va opri.
2. Apăsați pe butonul pentru viteză redusă, iar motorul va funcționa la viteză redusă.
3. Apăsați pe butonul pentru viteză medie, iar motorul va funcționa la viteză medie.
4. Apăsați pe butonul pentru viteză ridicată, iar motorul va funcționa la viteză ridicată.

VII. SOLUTIONAREA PROBLEMELOR

PROBLEMÄ	CAUZÄ POSIBILÄ	SOLUȚIE
Lumina se aprinde, dar motorul nu funcționează.	Comutatorul ventilatorului este în poziția „oprit”.	Selectați o poziție de funcționare.
	Comutatorul ventilatorului este defect.	Contacted centrul de reparații.
	Motorul este defect.	Contactați centrul de reparații.
Lumina nu se aprinde, iar motorul nu funcționează.	Siguranțele din locuință sunt sărite sau arse.	Resetați sau înlocuiți siguranțele.
	Cablul de alimentare este slăbit sau deconectat.	Introduceți corespunzător cablul în priză. Porniți sursa de alimentare.
Scurgeri de ulei.	Supapa de reținere și orificiul de admisie a aerului nu sunt etanșate corespunzător.	Demontați supapa de reținere și utilizați material de etanșare.
	Scurgeri la nivelul racordului dintre secțiunea în U și carcasă.	Demontați secțiunea în U și etanșați.
Luminile nu funcționează.	Becurile sunt defecte/funcționează necorespunzător.	Înlocuiți becurile conform instrucțiunilor.
Aspirație insuficientă.	Distanța dintre hotă și plita mașinii de gătit este prea mare.	Montați hota la o distanță corespunzătoare.
Hota se înclină.	Şurubul de fixare nu este strâns suficient.	Strângeți şurubul pentru fixarea hotei în poziție orizontală.

NOTĂ: Reparațiile componentelor electrice ale acestui aparat trebuie să respecte reglementările locale, de stat și federale. Vă rugăm să contactați centrul de reparații dacă aveți orice îndoială cu privire la efectuarea oricăreia dintre operațiile de mai sus. Deconectați aparatul de la sursa de alimentare înainte de deschiderea acestuia.

VIII. CURĂȚARE ȘI ÎNTREȚINERE

ATENTIE

Înainte de efectuarea operațiilor de întreținere sau curățare, hota trebuie deconectată de la sursa de alimentare cu energie electrică. Asigurați-vă că hota este oprită și că ștecărul este scos din priză.

Suprafețele exterioare pot fi zgâriate cu ușurință. Prin urmare, vă rugăm să urmați instrucțiunile în vederea asigurării unei curățări eficiente, fără deteriorări.

GENERALITĂȚI

Curățarea și întreținerea trebuie efectuate numai atunci când aparatul este rece. Nu lăsați resturi de substanțe alcaline sau acide (suc de lămâie, oțet etc.) pe suprafețele hotei.

COMPONENTELE DIN OTEL INOXIDABIL

Componentele din oțel inoxidabil trebuie curățate periodic (săptămânal), în vederea asigurării unei durate de exploatare prelungite. După curățare, ștergeți-le cu o lavetă curată și uscată. Puteți utiliza un lichid special pentru curățarea suprafețelor din oțel inoxidabil.

NOTĂ: Asigurați-vă că ștergerea este realizată astfel încât modelul suprafețelor din oțel inoxidabil să nu fie deteriorat prin zgâriere.

SUPRAFETELE PANOULUI DE COMANDĂ

Suprafețele panoului de comandă pot fi șterse cu apă caldă cu săpun. Asigurați-vă că laveta cu care curățați suprafețele este curată și bine stoarsă. După curățare, utilizați o cârpă moale și uscată pentru îndepărtarea umezelii rămase pe suprafețe.

IMPORTANT

Utilizați detergenți neutri și evitați utilizarea substanțelor chimice puternice, precum și a detergenților casnici puternici sau a produselor care conțin substanțe abrazive, deoarece acestea din urmă afectează aspectul aparatului și pot deteriora elementele imprimate, anulând garanția produsului.

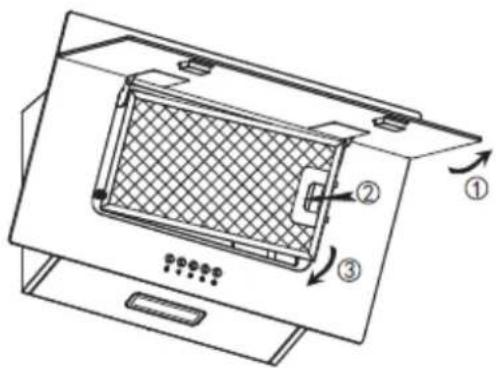

FILTRELE DE GRĂSIME

Filtrele pot fi curățate manual.

Lăsați-le la înmuiat timp de câteva minute în apă cu detergent pentru îndepărtarea grăsimilor, apoi periați-le ușor cu o perie moale. Vă rugăm să nu exercitați o presiune excesivă asupra acestora, pentru a evita deteriorarea. Lăsați-le să se usuce natural, dar nu sub lumina directă a soarelui.

Filtrele nu trebuie spălate împreună cu vasele sau ustensilele de bucătărie. Vă recomandăm să nu utilizați agenți de clătire.

Pentru instalarea filtrelor, vă rugăm să urmați paşii de mai jos:

• Pozitionați filtrul în fantele situate în partea posterioară a hotei.
• Apăsați pe butonul de pe mânerul filtrului.
• Eliberați mânerul odată ce filtrul se fixează în poziție.
• Pentru instalarea celorlalte filtre, repetați paşii de mai sus.

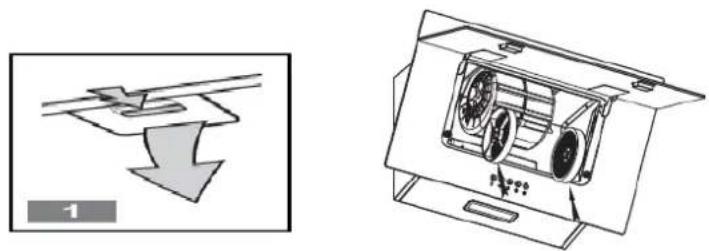

FILTRUL CU CĂRBUNE ACTIV - se achiziționează separat

Filtrul cu cărbune activ poate fi utilizat pentru reținerea mirosurilor neplăcute. În funcție de frecvența de utilizare a hotei, filtrul cu cărbune activ trebuie înlocuit o dată la trei sau șase luni. Procedura de instalare a filtrului cu cărbune activ este prezentată mai jos.

Pentru instalarea filtrului cu cărbune activ, este necesar să demontați mai întâi filtrul de aluminiu. Deschideți mai întâi capacul din oțel inoxidabil, apoi apăsați pe sistemul de închidere al filtrului și scoateți filtrul.

• Asigurați-vă că filtrul este fixat corespunzător. În caz contrar, acesta se poate slăbi și poate cauza deteriorări.
• Atunci când filtrul cu cărbune activ este montat, puterea de absorbție este mai redusă.

ÎNLOCUIREA BECULUI

• Becul trebuie înlocuit de producător, de agentul său de service sau de către persoane cu o calificare similară.
• Opriți întotdeauna alimentarea cu energie electrică înainte de efectuarea oricăron operații asupra aparatului. În timpul manevrării becului, asigurați-vă că acesta s-a răcit înainte de a-l atinge cu mâna.
• Manevrați becurile cu o cârpă sau cu mănuși, pentru a vă asigura că acestea nu sunt afectate de transpirația de pe mâini, deoarece durata de exploatare a acestora poate fi redusă.

LĂMPI CU LED

Utilizați o şurubelniță pentru a slăbi şurubul autofiletant ST4x8MM (2 buc.) ale panoului, apoi scoateți carcasa lămpii. Deschideți cutia de borne la care se conectează firul, deconectați firul și înlocuți lampa.

Codul ILCOS D pentru această lampă este: DBS-2.5/65-H-120/33

• module LED – dreptunghiulare
• Putere maximă: 2 W
• Domeniul de tensiune: AC 220-240V
• Dimensiuni:

Următoarele recomandări prezintă metode de reducere a impactului asupra mediului (reducere a consumului de energie).

(5) Instalati hota într-un spațiu aerisit corespunzător.
(6) Curățați hota periodic, pentru evitarea blocării canalului de trecere a aerului.
(7) Nu uitați să stingeți lampa hotei după utilizare.
(8) Nu uitați să opriți hota după utilizare.

INFORMATII CU PRIVIRE LA DEZASAMBLARE

Nu dezasamblati aparatul în alt mod decât cel prezentat în cadrul manualului de utilizare. Aparatul nu trebuie demontat de către utilizator. La finalul duratei de exploatare, aparatul nu trebuie eliminat împreună cu deșeurile menajere. Pentru sfaturi referitoare la reciclare, contactați autoritățile locale sau distribuitorul.

IX. FİŞÄ TEHNICÄ

Fisa produsului in conformitate cu Regulamentul Delegat (UE) 65/2014 al Comisiei
Marca comerciala	Heinner
Model	DCH-350RGWH
Consum anual de energie (kWH/an)	28.9
Clasa de eficienta energetica	B
Eficienta fluido-dinamica	11.8
Clasa de eficienta fluido-dinamica	E
Eficienta iluminarii (lux/W)	49.5
Clasa de eficienta a iluminarii	A
Eficienta filtrarii grasimilor (%)	71
Clasa de eficienta a filtrarii grasimilor	D
Debitul de aer la turatie minima si maxima in conditii normale de utilizare (m3/h)	212.5/276.6
Puterea acustica ponderata A a emisiilor sonore transmise prin aer la turatia minima si maxima in conditii normale de utilizare (dB(A))	56/61
Coeficient de crestere a timpului	1.6
Indice de eficienta energetica	68.3
Debit de aer masurat in punctul de eficienta optima (m3/h)	147.3
Presiune de aer masurata in punctul de eficienta maxima(Pa)	136
Alimentare electrica masurata in punctul de eficienta optima(W)	47
Putere nominala a sistemului de luminat (W)	2.0
Illuminare medie a sistemului de iluminat pe suprafata de gatit(lux)	99
Consumul de putere in standby (W)	-
Consumul de outere in modul oprit (W)	0

INFORMATII PRIVIND DESEURI DE ECHIPAMENTE ELECTRICE SI ELECTRONICE (DEEE)

Deseurile de echipamente electrice si electronice (DEEE) pot contine substante periculoase ce au un impact negativ asupra mediului si sanatatii umane, in cazul in care nu sunt colectate separat.

Acest produs este conform cu Directiva UE DEEE (2012/19/UE) si este marcat cu un simbol de clasificare a deșeurilor de echipamente electrice și electronice (DEEE), reprezentat grafic in imaginea alaturata.

Aceasta pictograma indica faptul ca DEEE nu trebuie amestecate cu deseurile menajere si ca ele fac obiectul unei colectari separate.

Avand in vedere prevederile OUG 195/2005 – referitoare la protectia mediului si O.U.G. 5/2015 privind deseurile de echipamente electrice si electronice, va recomandam sa aveti in vedere urmatoarele:

• Materialele si componentele folosite la constructia acestui produs sunt materiale de înaltă calitate, care pot fi refolosite și reciclate.
• Nu aruncați produsul împreună cu gunoiul menajer sau cu alte gunoaie la sfârșitul duratei de exploatare.
• Transportați-l la centrul de colectare pentru reciclarea echipamentelor electrice și electronice unde va fi preluat în mod gratuit.
• Va rugam sa luați legătura cu autoritățile locale pentru detalii despre aceste centre de colectare organizate de operatorii economici autorizati pentru colectarea DEEE.

Conformitatea cu directiva RoHS: Produsul pe care I-ați cumpărat este conform cu Directiva RoHS UE (2011/65/UE). Nu conține materialele dăunătoare și interzise specificate în Directivă.

Va multumim ca participati alaturi de noi la protejarea mediului si a sanatatii umane!

HEINNER este marcă înregistrată a companiei Network One Distribution SRL. Celelalte branduri și denumirile produselor sunt mărci de comerț sau mărci de comerț înregistrate ale respectivilor deținători.

Nicio parte a specificațiilor nu poate fi reprodusă sub nicio formă și prin niciun mijloc, nici utilizată pentru obținerea unor derivate precum traduceri, transformări sau adaptări, fără consimțământul prealabil al companiei NETWORK ONE DISTRIBUTION.

Copyright © 2013 Network One Distribution. Toate drepturile rezervate.

www.heinner.com, http://www.nod.ro

CE

Acest produs este proiectat și realizat în conformitate cu standardele și normele Comunității Europene.

Importer: Network One Distribution

Str. Marcel Iancu, nr. 3-5, Bucureşti, România

Tel: [phone], www.heinner.com, www.nod.ro

HEINNER
