Tip produs	Hotă
Marcă	Heinner
Model	CH-201SS
Tip montare	Montată pe perete
Dimensiuni (L x A x Î)	600 x 500 x 150 mm
Greutate	10 kg
Alimentare electrică	220-240 V, 50 Hz
Debit maxim de extracție	600 m³/h
Nivel de zgomot	55 dB
Iluminare	LED (2 x 1W)
Filtru de grăsime	Aluminiu, lavabil
Număr de viteze	3 + Intensiv
Tip comandă	Butoane
Clasă energetică	A
Cu conductă/Recirculare	Convertibil
Consum anual de energie	50 kWh
Eficiență filtru de grăsime	Clasa B
Eficiență flux de aer	Clasa A
Întreținere	Curățați filtrele de grăsime lunar; înlocuiți filtrele cu cărbune la fiecare 3-6 luni dacă este în mod recirculare.
Caracteristici de siguranță	Decuplare termică, oprire automată
Piese de schimb	Filtre de grăsime, filtre cu cărbune, becuri LED
Reparabilitate	Contactați centrele de service autorizate Heinner

Întrebări frecvente - CH-201SS Heinner

Care sunt dimensiunile hotei Heinner CH-201SS?

Dimensiunile sunt 600 mm lățime, 500 mm adâncime și 150 mm înălțime.

Cum curăț filtrele de grăsime?

Scoateți filtrele de grăsime din aluminiu și spălați-le cu apă caldă și săpun sau în mașina de spălat vase. Lăsați-le să se usuce complet înainte de a le reinstala.

Poate fi folosită hota CH-201SS în mod recirculare?

Da, este convertibilă. Trebuie să instalați filtre opționale cu cărbune pentru modul recirculare.

Cât de des ar trebui să înlocuiesc filtrele cu cărbune?

Filtrele cu cărbune ar trebui înlocuite la fiecare 3 până la 6 luni, în funcție de utilizare.

Care este nivelul de zgomot al acestei hote?

Nivelul de zgomot este de aproximativ 55 dB la viteză normală.

Care este distanța minimă între plită și hotă?

Distanța minimă este de 65 cm pentru plite electrice și 75 cm pentru plite pe gaz.

Hota are garanție?

Heinner oferă de obicei o garanție de 2 ani. Verificați documentele de achiziție pentru detalii.

Cum schimb becul LED?

Becurile LED sunt integrate; dacă se defectează, contactați service-ul Heinner pentru înlocuire.

Care este debitul maxim de extracție?

Debitul maxim de extracție este de 600 m³/h.

Pot instala hota eu însumi?

Instalarea este posibilă pentru utilizatorii DIY, dar recomandăm un profesionist pentru conexiunile electrice și montajul corect.

MANUAL DE UTILIZARE CH-201SS Heinner

Va multumim pentru alegerea acestui produs!

I. INTRODUCERE

Va rugam sa cititi cu atentie instructiunile si sa pastrati manualul pentru informari ulterioare.

Acest manual este conceput pentru a va oferi toate instructiunile necesare referitoare la instalarea, utilizarea si intretinerea aparatului.

Pentru a opera unitatea corect si in siguranta, va rugam sa cititi acest manual cu instructiuni cu atentie inainte de instalare si utilizare.

II. CONTINUTUL PACHETULUI DUMNEAVOASTRA

➢ Hota traditionala
➢ Manual de utilizare
▶ Certificat de garantie

III. MASURI DE SIGURANTA

Atentie: daca acest produs a ajuns la dumneavoastra deteriorat va rugam sa-l returnati pentru inlocuire sau remediere.

NU INSTALATI PRODUSUL DACA PREZINTA URME DE DETERIORARE!

Copiii trebuie supravegheati pentru a nu se juca cu aparatul!

Destinat pentru uzul casnic.

Instalarea trebuie efectuata de un electrician calificat.

Exista pericol de incendiu daca curatarea nu este efectuata conform instructiunilor.

Gasiti detaliile referitoare la metoda si frecventa operatiunilor de curatare, la sectiunea "INSTALARE".

Nu trageti de cablul de alimentare cand doriti sa deconectati hota de la priza. Apucati stecherul si trageti usor.

Inainte de curatare, asigurati-va ca aparatul este scos din priza.

IV. INSTALARE

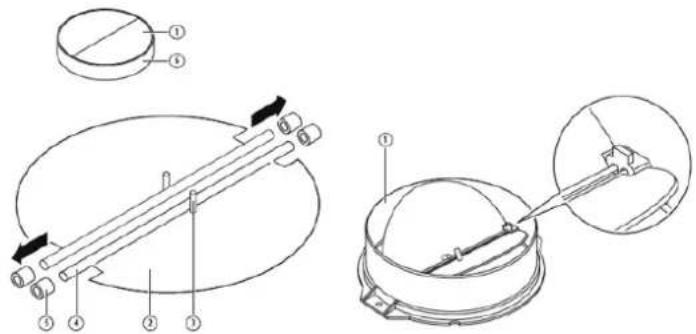

MONTAREA CLAPETEI ANTIRETUR

În cazul în care clapeta antiretur (1) nu este montată, cele două secțiuni ale acesteia trebuie asamblate. Imaginile ilustrează doar un exemplu de montare a clapetei antiretur, configurația putând fi diferită în funcție de modelul achiziționat.

Pentru asamblarea clapetei antiretur (1), parcurgeti paşii de mai jos:

• montați cele două secțiuni (2) în carcasă (6);
• bolțul (3) trebuie orientat înspre sus;
• axul (4) trebuie introdus în orificiile (5) de pe carcasă;
• repetați pașii de mai sus pentru a doua sectiune.

Înainte de instalare, opriți aparatul și deconectați-l de la sursa de alimentare cu energie electrică.

INSTALARE

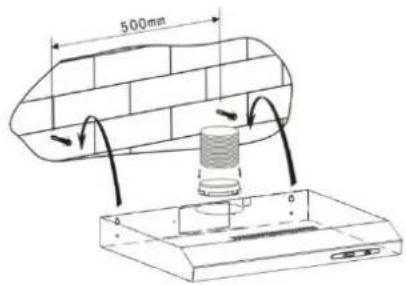

Metoda A

1. Pentru efecte optime hota trebuie asezata la o distanta de 65-75 cm fata de suprafata unde se gaste;
2. Pentru a efectua instalarea in perete faceti 4 gauri cu diametrul de 8 mm in locul cel mai convenabil, tinand cont in acelasi timp de distanta de la centrul gaurii din spatele hotei;
3. Inserati diblurile in gaurile efectuate;
4. Inserati suruburile in dibluri si fixati bine;
5. Asezati hota in suruburile fixate;
6. Apoi folositi accesoriiile incluse pentru a inchide suruburile in cele doua gauri din interiorul hotei pentru a fixa hota in perete;
7. Puneti valva "one way" pe hota.

Pic 1

Pic 2

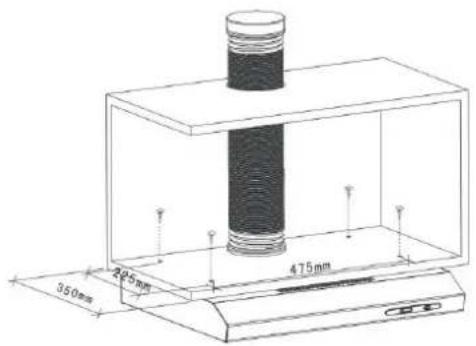

1) Faceti 4 gauri cu diametrul de ∅ 6mm in partea de jos a zonei unde doriti sa fie fixata hota.
2) Puneti valva "one way" pe hota, apoi instalati hota de partea inferioara a zonei de fixare si fixati bine cu ajutorul celor 4 suruburi incluse.
3) Instalati placa ajustabila in spatele hotei pentru a nu exista spatii intre hota si suprafata de fixare.

Ventilare verticala: Conform pozei 6A, va rugam sa folositi capacul pentru a acoperi iesirea din spatele hotei si astfel aerul poate fi ventilat prin partea superioara.

Ventilare orizontala: Conform pozei 6B, va rugam sa folositi capacul pentru a acoperi iesirea din partea superioara si astfel aerul poate fi ventilat prin spatele hotei.

Ventilarea exterioara (outdoor ventilation): Aduceti dispozitivul de ajustare in pozitia de ventilare din afara (outdoor ventilation) (poza 7A, 7C), instalati dispozitivul de evacuare, porniti hota si aerul va fi ventilat din exterior.

Ventilare interioara (indoor ventilation): aduceti dispozitivul de ajustare in pozitia de ventilare interioara (indoor ventilation) (poza 7B, 7D), instalati capacul de evacuare, porniti hota iar aerul va fi ventilat din interior.

A

Din motive de siguranță, vă rugăm să utilizați numai şuruburile de fixare sau de montaj recomandate în cadrul prezentului manual de instrucțiuni.

Montarea şuruburilor și a sistemului de prindere fără respectarea prezentelor instrucțiuni poate duce la pericole de natură electrică.

V. UTILIZARE

1. Pozitia STOP – hota va fi oprita
2. Butoanele "low", "middle" and "high" vor actiona motorul sa functionze la viteza mica, medie si, respectiv, mare
3. Daca apasati o data butonul "lamp", lumina se va aprinde. Pentru a stinge lumina, mai apasati o data.

PROBLEMĂ	CAUZĂ POSIBILĂ	SOLUȚIE
Lumina se aprinde, dar motorul nu funcționează.	Comutatorul ventilatorului este în poziția „oprit”.	Selectați o poziție de funcționare.
	Comutatorul ventilatorului este defect.	Contacted centrul de reparații.
	Motorul este defect.	Contactați centrul de reparații.
Lumina nu se aprinde, iar motorul nu funcționează.	Siguranțele din locuință sunt sărite sau arse.	Resetați sau înlocuiți siguranțele.
	Cablul de alimentare este slăbit sau deconectat.	Introduceți corespunzător cablul în priză. Porniți sursa de alimentare.
Scurgeri de ulei.	Supapa de reținere și orificiul de admisie a aerului nu sunt etanșate corespunzător.	Demontați supapa de reținere și utilizați material de etanșare.
	Scurgeri la nivelul racordului dintre secțiunea în U și carcasă.	Demontați secțiunea în U și etanșați.
Luminile nu funcționează.	Becurile sunt defecte/funcționează necorespunzător.	Înlocuiți becurile conform instrucțiunilor.
Aspirație insuficientă.	Distanța dintre hotă și plita mașinii de gătit este prea mare.	Montați hota la o distanță corespunzătoare.
Hota se înclină.	Şurubul de fixare nu este strâns suficient.	Strângeți şurubul pentru fixarea hotei în poziție orizontală.

NOTĂ: Reparațiile componentelor electrice ale acestui aparat trebuie să respecte reglementările locale, de stat și federale. Vă rugăm să contactați centrul de reparații dacă aveți orice îndoială cu privire la efectuarea oricăreia dintre operațiile de mai sus. Deconectați aparatul de la sursa de alimentare înainte de deschiderea acestuia.

VII. CURATARE SI MENTENANTA

ATENTIE

Înainte de efectuarea operațiilor de întreținere sau curățare, hota trebuie deconectată de la sursa de alimentare cu energie electrică. Asigurați-vă că hota este oprită și că stecărul este scos din priză.

Suprafețele exterioare pot fi zgâriate cu ușurință. Prin urmare, vă rugăm să urmați instrucțiunile în vederea asigurării unei curățări eficiente, fără deteriorări.

GENERALITĂȚI

Curățarea și întreținerea trebuie efectuate numai atunci când aparatul este rece. Nu lăsați resturi de substanțe alcaline sau acide (suc de lămâie, oțet etc.) pe suprafețele hotei.

COMPONENTELE DIN OTEL INOXIDABIL

Componentele din oțel inoxidabil trebuie curățate periodic (săptămânal), în vederea asigurării unei durate de exploatare prelungite. După curățare, ștergeți-le cu o lavetă curată și uscată. Puteți utiliza un lichid special pentru curățarea suprafețelor din oțel inoxidabil.

NOTĂ: Asigurați-vă că ștergerea este realizată astfel încât modelul suprafețelor din oțel inoxidabil să nu fie deteriorat prin zgâriere.

SUPRAFETELE PANOULUI DE COMANDĂ

Suprafețele panoului de comandă pot fi șterse cu apă caldă cu săpun. Asigurați-vă că laveta cu care curățați suprafețele este curată și bine stoarsă. După curățare, utilizați o cârpă moale și uscată pentru îndepărtarea umezelii rămase pe suprafețe.

IMPORTANT

Utilizați detergenti neutri și evitați utilizarea substanțelor chimice puternice, precum și a detergentilor casnici puternici sau a produselor care conțin substanțe abrazive, deoarece acestea din urmă afectează aspectul aparatului și pot deteriora elementele imprimate, anulând garanția produsului.

FILTRELE DE GRĂSIME

Filtrele pot fi curățate manual.

Lăsați-le la înmuiat timp de câteva minute în apă cu detergent pentru îndepărtarea grăsimilor, apoi periați-le ușor cu o perie moale. Vă rugăm să nu exercitați o presiune excesivă asupra acestora, pentru a evita deteriorarea. Lăsați-le să se usuce natural, dar nu sub lumina directă a soarelui.

Filtrele nu trebuie spălate împreună cu vasele sau ustensilele de bucătărie. Vă recomandăm să nu utilizați agenți de clătire.

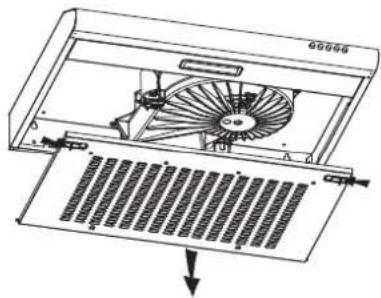

Demontarea filtrelor de grăsime

a. Împingeți către înainte sistemele de prindere ale filtrului și scoateți partea frontală a filtrului.
b. Apoi împingeți în sus opritoarele din partea inferioară stângă sau dreaptă a filtrului până în poziția în care sistemul de prindere de la nivelul unuia dintre opritoare nu mai prinde cavitatea hotei.
c. La final, scoateți filtrul.
Vă rugăm să nu utilizați detergenți abrazivi, deoarece aceștia vor deteriora corpul hotei.

Pentru instalarea filtrelor, vă rugăm să urmați paşii de mai jos:

• Pozitionati filtrul în fantele situate în partea posterioară a hotei.
• Apăsați pe butonul de pe mânerul filtrului.
• Eliberați mânerul odată ce filtrul se fixează în poziție.
• Pentru instalarea celorlalte filtre, repetați paşii de mai sus.

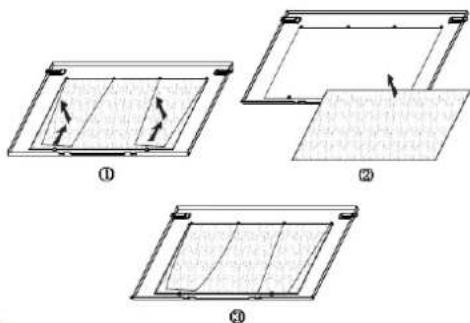

FILTRUL CU CĂRBUNE ACTIV - se achiziționează separat

Filtrul cu cărbune activ poate fi utilizat pentru reținerea mirosurilor neplăcute. În funcție de frecvența de utilizare a hotei, filtrul cu cărbune activ trebuie înlocuit o dată la trei sau șase luni. Procedura de instalare a filtrului cu cărbune activ este prezentată mai jos.

1. Scoateți filtrul de grăsime.
2. Puneti filtrul cu cărbune activ pe filtrul de grăsime.
3. Fixați filtrul cu cărbune activ reglat corect cu ajutorul sârmei de oțel.

4. Montați la loc filtrul de grăsime.

5. Filtrul cu cărbune activ trebuie instalat numai în cazul utilizării hotei în modul recirculare.

• Asigurați-vă că filtrul este fixat corespunzător. În caz contrar, acesta se poate slăbi și poate cauza deteriorări.
• Atunci când filtrul cu cărbune activ este montat, puterea de absorbție este mai redusă.

ÎNLOCUIREA BECULUI

- Becul trebuie înlocuit de producător, de agentul său de service sau de către persoane cu o calificare similară. - Opriți întotdeauna alimentarea cu energie electrică înainte de efectuarea oricăror operații asupra aparatului. În timpul manevrării becului, asigurați-vă că acesta s-a răcit înainte de a-l atinge cu mâna. Manevrați becurile cu o cârpă sau cu mănuși, pentru a vă asigura că acestea nu sunt afectate de transpirația de pe mâini, deoarece durata de exploatare a acestora poate fi redusă.

Nota:

• Inainte de a schimba becul, asigurati-va ca hota este scoasa din functiune.
• Pentru a evita orice pericol in timpul schimbarii becului, luati masuri, precum purtarea manusilor.

Înlocuirea lămpii:

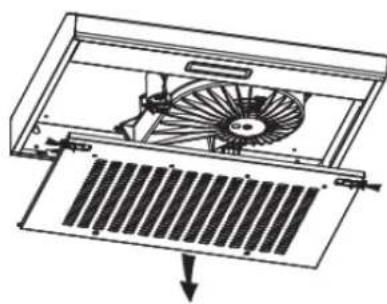

• Scoateti filtrul.
• Slăbiți cele 2 şuruburi autofiletante ST4 x 8 mm, apoi scoateți carcasa lămpii.
• Desfaceți cele 3 şuruburi ST3 x 12 mm de pe capacul cutiei de borne și scoateți capacul.
• Scoateți borna din cutia de borne, deconectați conectorul firului și înlocuiti lampa.
• Codul ILCOS D pentru această lampă este: DBS-2/65-H-120/33
• module led - lampă cu LED dreptunghiulară
• Putere maximă: 1×2 W
• Domeniul de tensiune: AC 110-240 V
• Dimensiuni:

HEINNER este marca inregistrata a companiei Network One Distribution SRL. Celelalte branduri, denumirile produselor sunt marci înregistrate ale respectivilor deținători.

Nicio parte a specificatiilor nu poate fi reprodusa sub orice formă sau prin orice mijloc, utilizata pentru obtinerea unor derivate precum traduceri, transformari sau adaptari, fara permisiunea prealabila a companiei NETWORK ONE DISTRIBUTION.

Acest produs este proiectat si realizat in conformitate cu standardele si normele Comunitatii Europene.

Importer: Network One Distribution

Str. Marcel Iancu, nr. 3-5, Bucuresti, Romania

Tel: [phone], www.heinner.ro, www.nod.ro

MASURI PENTRU PROTECTIA MEDIULUI

Va informam ca persoanele fizice au urmatoarele obligatii prin legislatia specifica privind protectia mediului si regimul deseurilor:

- Deseurile de echipamente electrice si electronice (DEEE), pot contine substante periculoase pentru mediu si sanatatea umana. Conform OUG 5/2015, exista obligativitatea predarii acestora, pentru tratarea corespunzatoare si valorificarea componentelor reciclabile. Societatea Network One Distribution S.R.L. este platitoare de taxa de" timbru verde" pentru fiecare Echipament Electric si Electronic (EEE) pe care il pune pe piata. Acest cost asigura tratarea ulterioara a echipamentelor uzate colectate. Din acest motiv, odata ce devine deseu, produsul EEE poate fi predat gratuit operatorului Dvs. de salubritate, la magazine atunci cand achizitionati alt echipament similar, sistemul "unul la unu "sau la punctul de colectare organizat de Primaria Sectorului / localitatii Dvs.

- Simbolul (marcajul) aplicat produselor, care indica faptul ca deseurile DEEE, bateriile si accumulatorii - fac obiectul unei colectari separate, il reprezinta o pubela barata cu o cruce.

Aceste masuri vor ajuta la protejarea mediului

Societatea Network One Distribution S.R.L. este inscrisa in Registrul de punere pe piata a echipamentelor electrice si electronice, avand numarul de inregistrare: RO-2016-03-EEE-0201-IV. De asemenea, au fost intocmite si sunt gestionate: Registrul de Retragere EEE si Registrul de Rechemare EEE, in conformitate cu HG 322/2013. Totodata societatea este inscrisa in Registrul de punere pe piata a bateriilor, avand numarul de inregistrare: RO-2011-03-B&A-0283.

Conformitatea cu directiva RoHS: Produsul pe care l-ați cumpărat este conform cu Directiva RoHS UE (2011/65/UE). Nu conține materialele dăunătoare și interzise specificate în Directivă.

Va multumim ca participati alaturi de noi la protejarea mediului si a sanatatii umane!

Fisa produsului
Marca comerciala	Heinner
Model	CH-201WH
Consum anual de energie (kWH/an)	43.7
Clasa de eficienta energetica	C
Eficienta fluido-dinamica	9.5
Clasa de eficienta fluido-dinamica	E
Eficienta iluminarii (lux/W)	53.0
Clasa de eficienta a iluminarii	A
Eficienta filtrarii grasimilor (%)	80.8
Clasa de eficienta a filtrarii grasimilor	C
Debitul de aer la turatie minima si maxima in conditii normale de utilizare (m3/h)	99.6/209.7
Puterea acustica ponderata A a emisiilor sonore transmise prin aer la turatia minima si maxima in conditii normale de utilizare (dB(A))	55/71
Consumul de putere in standby (W)	-
Consumul de outere in modul oprit (W)	0

HEINNER

TRADITIONAL COOKER HOOD

Model: CH-201SS
