X-bee drone 5.2 - Dron Overmax - Manual de utilizare gratuit

Tip produs	Dronă (Quadcopter)
Marcă	Overmax
Model	X-bee drone 5.2
Utilizare prevăzută	Interior și exterior (vârsta 14+)
Timp de zbor	Până la 10 minute
Tip baterie	Baterie Li-Polimer reîncărcabilă 7.4V 1000mAh
Timp de încărcare a bateriei	Aproximativ 150 de minute (0.6A)
Alimentare telecomandă	5 baterii AA (nu sunt incluse)
Funcție FPV	Aplicație smartphone Wi-Fi (LS-Model) sau monitor FPV încorporat (slot micro SD)
Cameră	Demontabilă, instalare prin ghidaje și cablu
Funcții speciale	Răsturnare la 360 de grade, Mod Headless, Calibrare
Instalarea elicelor	Elice marcate care corespund marcajelor dronei
Sincronizare	Deplasați manșa stângă înainte/înapoi până la semnal sonor
Caracteristici de siguranță	Aterizare automată la baterie critică, clipire LED baterie scăzută
Depozitare	Feriți de căldură și umiditate
Îngrijire și curățare	Evitați expunerea la apă; ștergeți cu o cârpă uscată
Reparabilitate	Elice și baterie înlocuibile
Conformitate	Directive CE, RoHS, R&TTE, EMC, Tensiune Joasă

Întrebări frecvente - X-bee drone 5.2 Overmax

Care este timpul de zbor al dronei X-bee drone 5.2?

Timpul de zbor este de până la 10 minute cu o baterie complet încărcată.

Cât timp durează încărcarea bateriei dronei?

Încărcarea durează aproximativ 150 de minute utilizând încărcătorul furnizat (0.6A).

Cum instalez corect elicele?

Fiecare elice este marcată; montați-le pe pozițiile marcate corespunzătoare de pe carcasele motorului dronei. Asigurați-vă că sunt bine fixate.

Cum se sincronizează drona cu telecomanda?

Porniți atât drona cât și telecomanda, apoi deplasați manșa stângă înainte, apoi înapoi. Telecomanda va emite un semnal sonor iar LED-urile dronei vor lumina constant.

Cum instalez camera?

Glisați camera în ghidajele de pe dronă, împingeți înainte până se fixează, apoi conectați cablul camerei la portul dronei.

Pot folosi smartphone-ul ca ecran FPV?

Da. Descărcați aplicația LS-Model din Play Store sau App Store. Conectați telefonul la rețeaua Wi-Fi WIFIUFO-xxxx (fără parolă), apoi deschideți aplicația și apăsați 'PLAY'.

Ce este modul headless?

În modul headless, orientarea dronei este relativă la pilot, nu la dronă în sine. Glisați butonul mod headless în sus pentru a activa; LED-urile dronei clipesc. Glisați în jos pentru a dezactiva.

Cum se execută o răsturnare la 360 de grade?

Asigurați-vă că drona se află la cel puțin 3 metri deasupra solului. Apăsați manșa dreaptă pentru a intra în modul flip (telecomanda emite un semnal sonor), apoi deplasați manșa dreaptă în direcția dorită pentru a efectua răsturnarea.

Această dronă este potrivită pentru începători?

Este recomandată pentru vârsta de 14 ani și peste. Începătorii ar trebui să exerseze sub supravegherea unui pilot experimentat. Utilizatorii sub 18 ani necesită supravegherea unui adult.

Ce trebuie să fac dacă drona pierde controlul sau derapează?

Mai întâi, efectuați procedura de calibrare: așezați drona pe o suprafață plană, deplasați ambele manșe în stânga sus timp de 5 secunde. De asemenea, asigurați-vă că sincronizarea este corectă și că bateria este încărcată.

MANUAL DE UTILIZARE X-bee drone 5.2 Overmax

* Produsul este realizat pentru persoanele in varsta de 14 ani sau mai mari**Le sugeram celor care sunt abia la început in utilizarea unei drone, sa contacteze o persoana cu experienta mai mare in acest domeniu. Utilizatori sub 18 ani pot utiliza produsul doar sub supravegherea unui adult.Scopul notelor de siguranta este de a proteja produsul si utilizatori sai, precum si trecatori si proprietatea lor.Folosirea necorespunzatoare poate provoca accidentari sau deteriorari ale proprietati.

SPECIAL REALIZAT PENTRU FOLOSIREA IN INTERIOR SI EXTERIOR.Acest produs poate fi folosit atat in interior cat si in exterior.Asigurati-va ca alegeri o zona de zbor fara obstacole si mentineti o distanta de siguranta fata de oameni si animale.Nu o folositi aproape de limille de curent.

PREVENITI CONTACTUL CU APAAtat drona cat si telecomanda sunt compuse din multe componente electronicu de precizie. Prin urmare, acestea trebuie impedicate la contactul cu apa. Expunerea la apa sau umezeala in crice fel poate provoca functionarea necorespunzatoare sau daune.NU UTILIZATI SI NU-L EXPUNETI LA PLOAIE SAU UMEZEALA

INSTRUCTIUNI ALE BATERIEIPentru a evita un potential incendiu provovocal de baterii, va rugarn sa nu inversati polaritatea sau sa perforati bateriile . Incarcarea bateriilor trebuie realizata sub supravegherea unui adulti de fiecare data si intr-o locatie departe de accesul copillor.NU AMESTECATI BATERIILE NI-CAD SI ALKALINE

ATENTIONARE DE SIGURANTA PENTRU BATERIILE NIMHAsigurati-va ca bateriile sunt instalata corect pentru a asigura o polaritate corecta (+ - ).NU AMESTECATI BATERIILE NICAD SI ALKALINE

NOTA DE SIGURANTA PENTRU BATERIILE LI POLYMERBateriile Li-Polymer au risc operational ridicat in comparatie cu alte baterii, asifel este imperativ sa urmati corect ghidul operational. Producatori si dealerii nu isi asuma nicio responsabilitate pentru daune accidentale cauzate de o utilizare necrospunzatoare.NU utilizati altifel de incarator in afara de cel furnizat pentru a evita un potential incendiu sau o explozie. Nu loviti, nu dezasamblati, nu ardeti si nu inversati polaritatea.Evitati contactul materialelor metalice cu polaritatea baterilor, existand posibilitatea de a cauza un scurt circuit. **NU INTEPATI BATERIILE DEOARECE EXISTA RISCUL DE A PROVOCA UN INCENDIU.Incarcarea bateriilor ar trebui facuta sub supravegherea unui adult de fiecare data si intr-o localie departe de accesui copilor.Va rugam sa oprii utilizarea sau incarcarea bateriilor daca exista o crestere neobismuita a temporaturii bateriei dupa utilizare. Continuarea utilizarii bateriei poate cauza o deformare, o explozie sau chiar un potential incendiu.**VA RUGAM SA ELIMINATI BATERIILE EPUIZATE IN CONFORMITATE CU LEGILE SI ORDONANTELE LOCALE. **NU LE ELIMINATI IN MOD INCORECT.*NU LASATI BATERIILE LA INCARCAT PESTE NOAPTE.

A SE FERI DE CALDURAModelele RiC sunt realizate din diverse forme de plastic fiind expuse la deteriorare sau deformare din cauza caldurii extreme si temperaturilor scazute. Asigurati -va ca nu veti pastra modelul la temporaturi scazute sau prea ridicate.

OBTINE AJUTORUL UNUI PILOT EXPERIMENTAT. Produsul poate fi tratat ca o jucarie, dar nu este potrivita pentru copiii sub 14 ani. La început va trebui sa inveti pana cand vei ajunge un pilot experimentat. Este recomandat sa fiti asistat de un pilot cu experienta pentru a va ajuta in perioada de început.

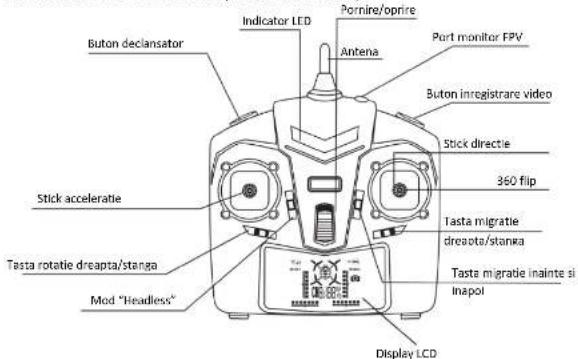

1. DIAGRAMA CONTROLOR (TRANSMITATOR)


Control Wi-Fi

(Telefonul mobil nu este incius)

Control FPV

Utilizati o surubelnita pentru a deschide capacul bateriilor.

Introduceti 5 baterii AA in compartimentul baterilor. Asigurati-va ca baterille sunt introduse correct in conformitate cu polaritatea corecta (+ -). NU AMESTECATI BATERII DE DIFERITE TIPURI.

4. Incarcarea bateriei

Utilizati cablul inclus pentru a incarca bateria dronei.

** Pentru incarcare utilizati DOAR incarcatorul fumizat. Incarcarea bateriei trebule mereu efectuata sub supravegherea unui adult.

Indicator LED

Verde - aprins	Rosu - aprins
incarcare completa	incarcare...

Utilizarea si durata de incarcare a bateriei

Tip baterie	Specificatiile bateriei	Timp de lucru la o singura incarcare	Timpul de incarcare
Baterie reincarcabila lithium-polymer (Li-Poly)	7.4V 1000mAh	Durata de zbor a dronei: para la 10 minute	Aproximativ 150 de minute (curent de incarcare aprox.. 0,8A)
Bateria Zinc-carbon		Controlor

Rotaria Tinocarbon

5. Instalare/dezinstalare suport FPV

Plasati un capat al suportului FPV pe antena controlorului si apol utilizati surubelnita pentru a strange surubul.

Atunci cand suportul este instalat si asigurat in mod corespunzator, acesta este gata de utilizare. Suportul este compatibil cu dispositive cu o diagonala de pana la 6 inchi.

Pentru a inlatura suportul, desurubati surubul din varf si trageti suportul din antena.

6. DESCRIEREA MONITORULUI FPV SI A APLICATIEI DE MOBIL

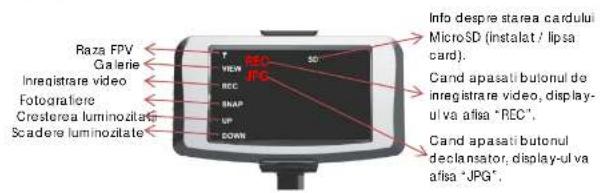

MONITOR FPV:

Daca doriti sa cautati galeria pe monitorul FPV, va rugam sa introduceti un card microSD in portul microSD al monitorului.

Caracteristicile s optiunile galerie:

MONITOR WI-FI:

Pentru a utiliza un smartphone android sau iOS ca pe un ecran FPV, va rugam sa parcurgeti urmatori pasi:

Descarcati aplicatia „LS-Model“ din “Play store sau „App store“ si instalati-o.
Activati Wi-Fi in telefonul mobil.
Porniti X-Bee Drone 5.2.

Mergeti la setarile Wi-Fi ale smartphone-ului si cautati reteaua "WIFIUFO-xxxx". Apoi stabiliti conexiunea (nu este necesara o parola).
Rulatia aplicatia instalata LS-Model si apasati "PLAY"
Ecranul smartphone-ului va afisa imagini "live" de la camera dronei.

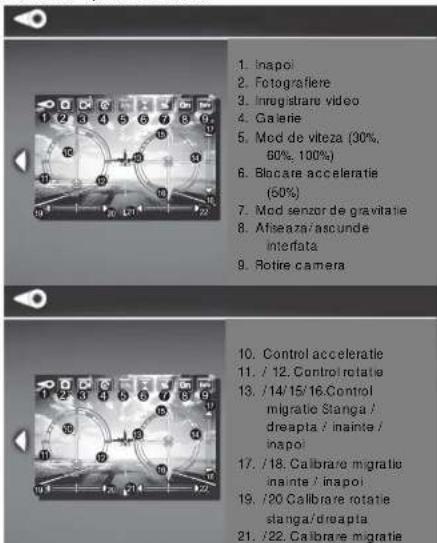

Descrierea butoanelor aplicatie LS-Model:

7. SINCRONIZARE CONTROLLER (TRANSMITATOR) SI RECEPTOR

Introduceti si conectati bateria dronei.

Inchideti capacul bateriei si porniti X-Bee 5.2 comutand butonul de alimentare de pe spatele carcasei.

Pomiti controlerul.

Mutati stick-ul stanga inainte si apoi inapoi. Controlerul va emite un sunet de bip si LED-urile droneincep sa straluceasca constant, indicand sincronizarea corecta.

8. CALIBRAREA MOTOARELOR DRONEI

Plasii X-Bee Drone 5.2 pe o suprafata plana. Mutati ambela stick-urile in pozitia din coltul stanga-sus, precum in imaginea de mai jos. Mentineti aceste pozitii timp de 5 secunde. LED-urile dronei vor clipi de cateva ori si apoi vor incepe sa straluceasca in mod constant. Acum, puteti albera stick-urile - drona este gata de zbor.

9. PORNIRE/OPRIRE MOTOARE

Pentru a porni motoarele, mutati stick-ul stanga in cel moide inselt din stanga si stick-ul duante in cel mai

Pentru a opri motoarele, mutati stick-ul stanga in jos si mentineti pozitia pana cand motoarele se opresc (aproximativ 5 secunde).

1. CONTROLUL ZBORULUI

Zbot sus/los	Mutati stick-ul de acceleratie inainte pentru ca drona sa zboare in sus.Mutati stick-ul de acceleratie inapoi pentru ca drona sa zboare in jos.
Rotire stanga/dreapta	Mutati stick-ul de acceleratie stanga / dreapta pentru a roti drona in directa dorita.
Zbor stanga/dreapta	Mutati stick-ul de control al directiei stanga/dreapta pentru ca drona sa zboare in direcția dorita.
Zbor inainte si inapoi	Mutati stick-ul de control al directiei inainte / inapoi pentru ca drona sa zboare intr-o direcție dorita.
Calibrare rotire stanga/dreapta	Apasati tasta "Rotire stanga" daca drona se roteste automat in sensul acelor de ceas.Apasati tasta "Rotire dreapta" daca drona se
Calibrare migratie stanga/dreapta	Apasati tasta "Migratie stanga" daca drona migreaza automat catre dreapta.Apasati tasta "Migratie dreapta" daca drona migreaza automat catre stanga.
Calibrare migratie/inapol

11. FUNCTII

360 flip

Daca donti sa realizati cascadoni la 360 de grade:

Asigurati-va ca drona este la cel putin 3 metri deasupra

pamantului.

Apasati stick-ul dreapta. Controlerul incepe sa emita bipuri, indicand ca drona este gata pentru cascadoriile la 360 de grade.

Mutati stick-ul dreapta inainte, inapoi, stanga sau dreapta pentru a rostogoi driona in directia aleasa. Dupa cascadore, drona lese din modul "Flip" si revine automat la model normal de chas

Cascadorile la 360 de grade nu pot fi realizate atunci cand puterea bateriel este scaruta (LED-artie droneel cilipesc).

Mod "Headless"

Deplasati butonul modului "headless" in sus. LED-unle dronei incep sa clipeasca, indicand ca drona este in modul HEADLESS.

Daca doriti sa schimbati modul dronei insonii la cal normal, danlasati butonul de

Notificare pentru baterie slaba

Gand LED-urile dronel incep sa clipeasca, inseamna ca puterea baterie este scazuta. In acest caz va rugam sa aterizati dispozitivul si sa inlocuiti bateria. In cazul in care nu se iau masuni, drona atenzeaza automat afunci cand puterea bateriel asla in stare critica (in local pozitel sale curente).

12. INSTALARE / DEZINSTALARE CAMERA

Pentru a atasa camera la drona, glisati-o in ghidaje si impingeti-o spre partea din fata a dronei (precum in imagine) pana cand auziti un sunet de pocnet.

Conectati cablul camerei la portul plasat pe carcasa dronei. Acum. camera este gata de utilizare.

Pentru a demonta camera, deconectati cablul de la portul dronei, deplasati camera spre partea din spate a dronei si apoi inlaturati-o de pe ghidaje.

13. INSTALAREA ELICELOR

Pentru a zbura corect, drona are nevoie de o instalare corecta a elicelor. Puteti observa in urmatoarea imagine:

Fiecare elice este marcaia. Marcajul corespunzator este, de asemenea, indicat pe masca de protectie a LED-unilor dronei.
