Dron X-bee Drone 7.2 FPV - Dron Overmax - Manual de utilizare gratuit

Tip produs	Dronă quadcopter cu capacitate FPV
Marcă	Overmax
Model	Dron X-bee Drone 7.2 FPV (OV-X-BeeDrone 7.2 FPV)
Dimensiuni (aprox.)	30 x 30 x 10 cm (estimat)
Greutate (aprox.)	200 g (estimat)
Bateria dronei	Baterie reîncărcabilă cu litiu, 3.7V, capacitate aprox. 600 mAh
Timp de încărcare a bateriei dronei	Aproximativ 3.5 ore
Alimentarea emițătorului	4 x baterii AA (nu sunt incluse)
Monitor	Monitor FPV de 4.3 inci, reîncărcabil prin USB (încărcare 1.5 ore)
Cameră	Cameră HD 720p, unghi reglabil
Sistem de transmisie	5.8G FPV cu rază de 80 m
Caracteristici de zbor	Mod Headless, Revenire cu o singură tastă, Menținere altitudine, Flip-uri 360°, Trimming

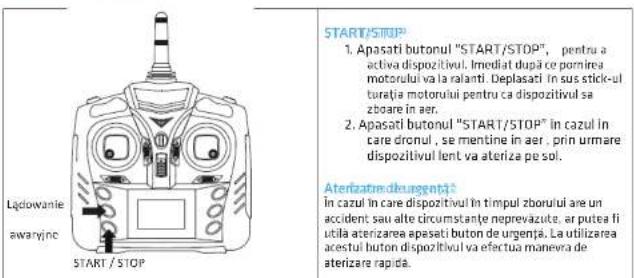

Decolare/Aterizare	Pornire/oprire cu o singură tastă și oprire de urgență
Mediu de stocare	Card Micro SD (nu este inclus) pentru foto/video
Recomandare de vârstă	14 ani și peste cu supravegherea unui adult
Caracteristici de siguranță	Huse de protecție pentru elice, avertizare baterie descărcată
Întreținere	Curățați cu o cârpă moale; verificați încărcătorul și cablurile regulat; depozitați bateriile corect
Piese de schimb disponibile	Huse de protecție, elice, ansamblu cameră, șuruburi
Conformitate	CE, R&TTE, RoHS

Întrebări frecvente - Dron X-bee Drone 7.2 FPV Overmax

Cum încarc bateria dronei?

Scoateți bateria din dronă. Conectați adaptorul de alimentare la balancer, apoi conectați balancerul la baterie. Indicatorul roșu se va aprinde. Încărcarea durează aproximativ 3.5 ore. Când indicatorul roșu se stinge, încărcarea este completă. Deconectați toate legăturile.

Cum asociez emițătorul cu drona?

Așezați drona pe o suprafață plană cu coada îndreptată spre dvs. Porniți drona astfel încât luminile să clipească rapid. Porniți emițătorul; veți auzi două sunete 'di'. Împingeți maneta de accelerație în poziția cea mai înaltă; luminile dronei vor clipi încet. Apoi trageți accelerația în jos; veți auzi un 'di' și luminile rămân aprinse. Asocierea este reușită.

Ce ar trebui să fac dacă drona derivă sau se rotește în aer?

Utilizați butoanele de trim de pe emițător pentru a corecta deriva. Pentru rotație la stânga, apăsați trim dreapta; pentru rotație la dreapta, apăsați trim stânga. Pentru derivă înainte, apăsați trim spate; pentru derivă înapoi, apăsați trim față. Pentru derivă la stânga, apăsați trim dreapta; pentru derivă la dreapta, apăsați trim stânga. Dacă drona nu urcă vertical, calibrați trăgând ambele manete în colțul stânga-jos până când luminile clipesc rapid, apoi eliberați.

Cum pornesc și opresc motoarele?

Apăsați tasta START/STOP pentru a porni motoarele; acestea vor rula încet. Împingeți accelerația în sus pentru a decola. Apăsați din nou START/STOP în timpul zborului pentru a ateriza încet. Pentru oprire de urgență, apăsați tasta de oprire de urgență pentru a întrerupe imediat alimentarea.

Cum funcționează Modul Headless?

Apăsați tasta Mod Headless; veți auzi intermitent 'Di, Di, Di'. În acest mod, direcția înainte a dronei este întotdeauna direcția pe care o avea la asociere, indiferent de orientarea actuală. Apăsați din nou tasta pentru a ieși.

Cum folosesc funcția Revenire cu o singură tastă?

Apăsați tasta Revenire cu o singură tastă; drona va zbura înapoi față de direcția asociată. Pentru a ieși, împingeți maneta de direcție în orice direcție. Atenție: Nu utilizați această funcție când drona este prea aproape de dvs. pentru a evita rănirea.

Cum operez camera și fac fotografii sau videoclipuri?

Asigurați-vă că un card Micro SD este introdus în modulul camerei. Pentru a face o fotografie, apăsați tasta Cameră. Pentru a începe/opri înregistrarea video, apăsați tasta Înregistrare video; monitorul va afișa timpul de înregistrare. După aterizare, scoateți cardul SD și citiți-l pe un computer sau dispozitiv mobil.

Cum încarc monitorul FPV?

Puneți comutatorul de alimentare al monitorului pe OFF. Conectați un cablu USB de la un computer la portul de încărcare al monitorului. Indicatorul USB se va stinge în timpul încărcării și se va aprinde când este complet încărcat (aproximativ 1.5 ore).

Care sunt măsurile de siguranță pentru utilizarea dronei?

Urmați întotdeauna manualul. Țineți piesele mici departe de copii. Verificați încărcătorul și bateria pentru deteriorări înainte de utilizare. Nu amestecați baterii vechi/noi în emițător. Nu atingeți elicele în rotație. Țineți drona departe de obiecte inflamabile în timpul încărcării. Dacă bateria se scurge, evitați contactul cu pielea/ochii și solicitați ajutor medical.

Cum curăț și întrețin drona?

Curățați drona cu o cârpă curată și moale. Verificați regulat încărcătorul, firele și prizele pentru deteriorări. Dacă sunt deteriorate, nu mai utilizați până la reparare. Depozitați bateriile corespunzător: scoateți-le dacă nu sunt folosite mult timp. Nu scurtcircuitați și nu aruncați bateriile în foc.

MANUAL DE UTILIZARE Dron X-bee Drone 7.2 FPV Overmax

Înainte de utilizarea dispozitivului, citiți următoarele informații și avertismente. Nerespectarea urmatoarelor instrucționi poate duce la deteriorarea dispozitivului, ulterior la un prejudiciu. Dronul nu este destinat utilizării de către persoane sub 14 ani fără supravegherea unul adult.

Avertismentes:

* Urmati intotdeauna instrucțiunile plasate pe produs, ambalajul său și în manualul de instrucțiuni. Anumite părti ale produsului necesită instalarea de către un adult.
* Produsul conține piese de mici dimensiuni, care, în caz de înghitire, pot duce la sufocare sau alte leziuni grave.
* După despachetare produsului toate materialele de ambalare trebule să fie păstrate nu la îndemăna copiilor.
* Verificați în mod regulat încârcător, cabluri, prize, locuințe și alte părți ale dispozitivului. Dacă observați daune întrerupeți imediat utilizarea acestula până când este reparat.
* Utilizarrea încărcătorului dispozitivului și bateriile trebuie să fie la o sursă de alimentare în conformitate cu parametrii si cerintele producatorului acestui produs.

* Utilizați numai încărcătorul original. Încărcătorul nu este o jucărie, a nu lasa la îndemana copiilor.

* înainte de a curăța aparatul, deconectați încărcătorul și bateria.
* Bateriile reîncârcabile trebuie sa fie introduse numai sub supravegherea unui adult.
* Nu asamblatl diferite tipul de baterii sau se amestecă vechi (utilizate), cu altele noi. Baterille epulzați trebuie scoasă din dispozitiv.
* Nu permiteți la un scurt-circuit, sau de a atinge bornele metalice ale bateriei. Nu demontați bateriile sau să le aruncați în foc.
* In cazul in care nu utilizati produsul pentru o perioada mai lungă de timp, scoateti bateriile din aparat.
* Pentru a evita rânirea, nu atingeti elice rotative sau alte pârți în mișcare.
* Nu expuneti dispozitivul a soc sau aruncarea telecomenzii.
* Produsul trebuie să fle curățat cu o cărpă moale, uscata.
* Responsabilitatea utilizatorilor este de a se asigura că produsul sa fie utilizat în condiții de siguranță, atât pentru ei căt și pentru mediu. Atât producătorul, importatorul și distribuitorul nu își asumă responsabilitatea pentru utilizarea acestul produs, sau orice daune sau prejudicii cauzate de manipularea necorespunzatoare.
* Atât instructiunile de utilizare precum și ambalajul produsului conțin informații importante despre produs, deci pastrați-le pentru consultare ulterioară.

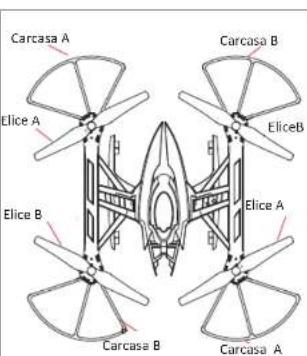

Schema de instatare elde și scoturi

Acorda o attentiée

Carcasele și elice trebuie să fie instalate în conformitate cu părțile desemnate (A și B). An trebui să se asigure că acestea sunt instalate în poziția corectă și partea corectă, exact așa cum sa arătat mai sus. Instalare necorespunzătoare poate provoca deteriorări sau defectiuni.

Pasul 1: Eliminați partea decorativă a fiecăreia dintre carcasele 4, așa cum se arată în imagine.

Pasul 2: Clisați carcasa în găuri acordând o atenție la poziția corectă corespunzătoare, așa cum se arată în imagine.

Pasul 3: Folosind închise în capacul filetat kit de şurubelnită cu două şuruburi așa cum se arată în figură. Repetați acest pas pentru celelalte trei cofraje, de fiecare dată, acordând o atenție la poziția lor corectă și stabilitatea de montare.

Instalarea bateriildir in teletomanda:

1. Scoateți capacul bateriei telecomenzii așa cum se arată în figura. Se pune în camera de 4 baterii AA (nu sunt incluse) cu polaritățile (+ -) enumerate în partea de jos a camerei. Apoi înlocuți capacul bateriei și fixați în loc cu şuruburi.

Atentie:

a) Când introduceți acumulatorul, să acorde o atenție la poziția lor corectă, în conformitate cu polaritățile (+ -), pe partea de jos a camerei si nu in sens opus. b) Nu combinați diferite tipuri de baterii, mărci sau un vechi acumulator (purtat) cu nouă.

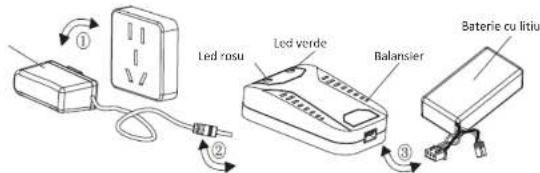

Instructione: deinçăcăre a dronului

Înainte de încârcare, scoateti bateria din dron.

1. Introduceți fișa adaptorului într-o priză. Celălalt capat al puterii in portul de alimentarebalansier.
2. Balansierul va lumina constat în culparea verde.
3. Apol introduceti ștecherul în priză încărcarea bateriel Balansier. În timpul încărcării, Balansierul valumina în mod constant . Procesul de încărcare durează aproximativ 3,5 ore. După finalizarea acestuia, LED-ul roșu se stinge. În acest caz, deconectați toate cablurile și le-a pus într-un loc sigur pentru utilizare ulterioară.

Recomandari privid utilizarea de baterieu titlunta:

A. Incarcarea ar trebui să fie întotdeauna sub supravegherea unui adult. În cazul oricâror simptome alarmante opri încârcarea, astfel încât să se prevină deteriorarea bateriei sau inflamația.
B. Nu amplasati bateria în apropierea surselor de foc, substanțe explozive, inflamabile, etc. Dacă în orice moment de încărcare sau bateria începe să se încălzească excesiv, schimbarea culorii, umflare sau a altor anomalii apare, întrenupeți imediat utilizarea acestuia.
C. în caz de scurgere nu trebuie să permită contactul cu pielea sau cu ochii, în cazul în care se produce un astfel de contact, spălăti imediat zona cu multă apă rece și solicitati imediat medicală.
D. Pentru încărcarea, utilizati numai încărcătorul original, rețeaua de alimentare va respecta standardele locale.
E. Nu aruncați bateriile în foc, pune-l intr-un cuptor cu microunde sau vas de presiune.
F. Pentru a curăța dronul, telecomanda și încărcătorul nu folosiți solventi, alcool industrial sau alte substanțe inflamabile.

G. Componentele kitului sunt realizate din material plastic și a componentelor electronice. Suplimentar, se interzice aruncarea bateriilor în gunoiul menajer. Fiecare dintre elementele care urmează să fie eliminate în conformitate cu reglementările locale în locurile desemnate.

Pregatirespentru utilizaredronor

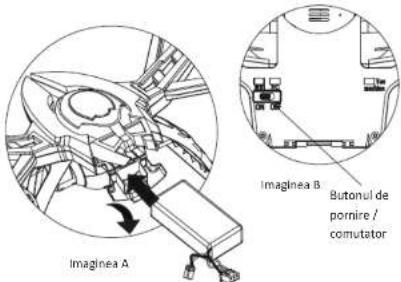

Instalarea bateriei: Puneți acumulatorul în compartimentul așa cum se arată în Imaginea A. Apoi, conectați ștecherul la dron. Atentie:

tunci când conectați acordati atenție la semnele de polaritate (+ -). Firui de culoare rosie ar trebui să fie conectat la omologul sau de aceeași culoare.

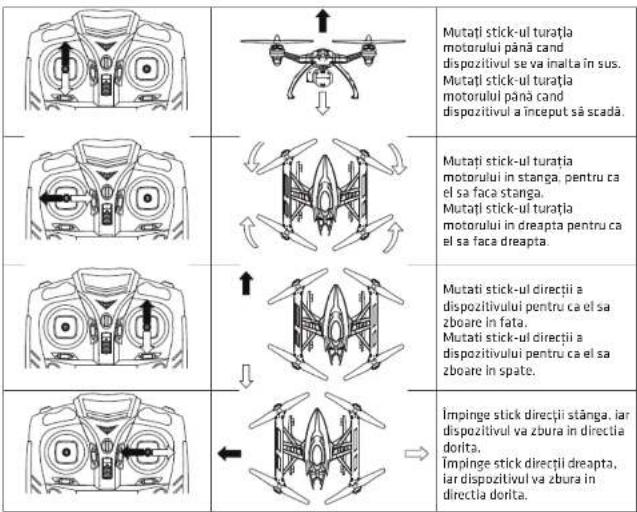

Simconizareamirjătinului (Létedomanda) de der receptor (droh)ron)

1. După conectarea în mod corespunzator a acumulatorului, setați dronul pe o suprafață plană, astfel încât partea posterloara sa fie în fata dvs. (coada). LED-ul dronului se aprinde Intermitent. În timpul procesului de sincronizare nu se schimba pozitia sau pozitia dron.
2. Mutăi comutatorul telecomenzii in poziția ON. Pilot va emite un semnal sonor dublu. Muta turația motorului stick-ul (acceleratie) de la cea mai joasă poziție la cel mai înalt. LED-ul se va dronă încet începe să cliească. Apoi deplasați turația motorului stick-ul (Throttle) la cea mai joasă poziție. Telecomanda se emite un semnal sonor. Procesul de sincronizare se va închela atunci când pilotul și LED-ul dronului încețează să mai cliească și se va aprinde lumina solidă.

START//A#BRIZAREE

Control al înalțimii: Mutare în sus stick-ul de turatie motor. Atunci când ajunge la înalțimea dorita, eliberați maneta de rotație în poziția neutra. Dron va continua apoi zborul la aceasta altitudine.

Control/izhynchol


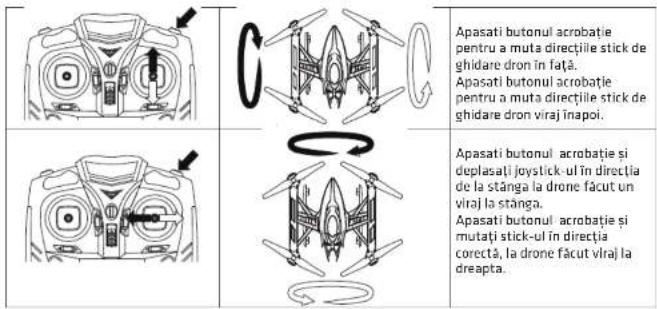

Notă: Înainte de a efectua acrobație drone ar trebui să se înalțe la o înălțime de cel puțin 3 metri.

Corectare dezios teleghidaj: (b) to a portimene re)

Deplasati lent motorul stick-ul de viteză până în drona nu se urca pana la o inaltime de 1,5 metri. Daca, în timpul zborului începe pe roti sau inclina într-o direcție nedorită, puteți utiliză butoanele - trimmere pentru a ajusta zborul.

Atenție: După ce dispozitivul a atins o înălțime de 30 cm deasupra solului poate cădea în turbulențele cauzate de propria sa elice. Acest fenomen este legal de forța care acționează asupra ei gravilațională. Cu cat drionul este mal usor în greutate cu atat susceptibil poate fi la fenomenul menționat mal sus.

		În cazul în care dronul se rotește îndeziabili spre stânga, folosiți instrucțiunile de Trimmer (dreapta) pentru a regla zborul. În cazul în care dronul se rotește îndeziabili în sens orar, folosiți instrucțiunile de Trimmer (stânga) pentru a corecta zbor.
		În cazul în care drona se abate înainte, folosiți Trimmer înapol pentru a corecta zborul. În cazul în care drona se abate din spate, folosiți Trimmer pentru a corecta înainte de zbor.

În cazul în care dronul se abate de la stânga, utilizați zborul ornamental spre dreapta pentru a regla zborul. În cazul în care dronul se abate de la dreapta, utilizați zborul de tuns la stânga pentru a corecta zbor.

In cazul în care nu se poate ridica dronul în poziție verticală, efectuați un proces de calibrare. Pentru a face acest lucru, mutați simultan cele două tijle (turația motorului și de control), în colțul din stânga jos. Când LED-ul dronului se aprinde intermitent rapid, eliberați ambele tijle și asteptați pentru calibrarea (se va aprinde LED-ul dronului). Calibrarea trebuie efectuată atunci când dronul se găseste pe o suprafață plană.

Modul headless

1. Cum activez / dezactivez functia HEADLESS? Apasați butonul de pe controlerul (așca cum este ilustrat). Controlerul va suna, acest lucru înseamnă că vă aflați în HEADLESS. Pentru a reveni la modul normal, apasați același buton. Modul stabilește direcția de zbor în față, indiferent de pozitia dronului pentru un control facil. În cazul in care dorii și schimbați partea din față a dronei, trebuie să opriți aparatul și puneți-l din nou.

Înapoi la locul de start prin utilizarea unui singur buton

1. Când apâsați butonul pentru a reveni la poziția anteriogară a emite un semnal sonor la distanță de două ori, iar dispozitivul va începe să meargă încet în direcția opusă existenta.
2. Această funcție trebuie activată când drona este situat în apropiere de persoana de control. În caz contrar, dispozitivul se întoarce și poate cauza prejudiciu operatorului.

Pentru a reveni la modulul normal de zbor, pur și simplu mutați joystick-ul în orice direcție de ghidare.

Operarea aparatului

Modificarea unghiului camerei: Apâsați partea de jos a butonului de control al camerei pentru a înlina lentila în jos. Apâsați partea de sus a butonului pentru a înlina lentilele în sus.

Instalare

Instalarea componentelor camerel

1. Pozitionati baza camerei, astfel încât să se potrivească cu poziția mufei de montaj Dron (Imaginea 1). Apoi glisați-l în sus și împingeți în directia arătată în imagine. 2.
2. Introduceți fișa unghiului de control al inclina camera la fanta corespunzătouare pe baza dronă. Apoi conectati celălalt capât camera (F / C) la portul corespunzător pe baza drone (a se vedea - Imaginea).
   Atentie: Nu așezati mufa F / C port-aparat de fotografiat Wi-Fi. In caz contrar, aceasta poate duce la deteriorarea componentelor camereil!
3. Introduceți cardul în slotul pentru card de memorie SD (a se vedea - imaginea din stânga) și împingeți-l ușor până când se aude un clic. Pentru a scoate cardul, apăsati usor, și acesta se deblocheaza - eliminare din port.

Mufa cablului de

controlarea

Port F/C

Mufa cablului de controlarea unghiului de înclinare a

Port karty SD

Card SD

Mufa F/C aparat

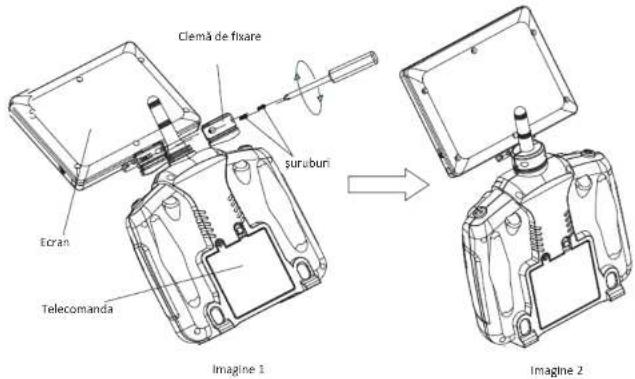

Asamblareseetranului:

Procedati in conformitate cu imaginea 1, atașaji afișajul la pilot de la baza antenei, și apoi utilizați în şuruburile închisa stabilite pentru a strânge ciema de fixare. Imaginea 2 prezintă un control de la distanță, cu un atașat corespunzator la aceasta afișare.

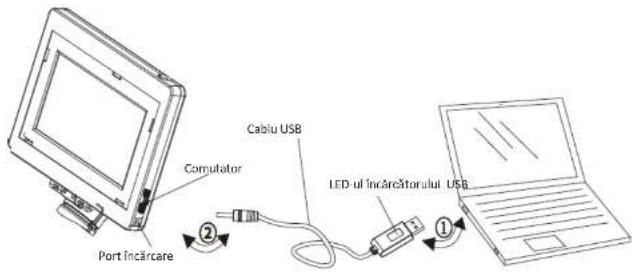

Incărcare esten

Inainte de încărcare, afișajul trebuie să-l opriți (glisati comutatorul în poziția OFF).

1. Introduceti un capât al cablului USB la portul USB al computerului. LED-ul de pe luminile USB plug.
2. Introduceți celă alt capăt al cabiului USB la portul de încărcare al aflșajului. LED-ul de pe conectorul se stinge.
3. Procesul de încărcare durează aproximativ 1,5 ore. După finalizarea acestuia, LED-ul USB se aprinde.

Support //Service afisazul drdruului ul

1. Porniti dronul, și apoi telecomanda astfel încât să fie capabil să se sincronizeze ecranul.
2. Glisați comutatorul afișajului în poziția ON. După câteva secunde, ecranul afișează o imagine aparat de fotografiat.
3. De acum încolo, ecranul va afla ceea ce camera surprinde moment.

Realizarea fotografikcijhregistarea videodoc

1. După sincronizarea ecranului cu dron, asigurați-vă că pe aparatul de fotografiat este instalat cardul de memorie micro SD.
2. Apasați butonul aparatului de fotografiat (pe telecomanda) pentru a face o fotografie și salvați-1 pe un card de memorie.
3. Apăsați butonul pagina (pe telecomanda) pentru a începe înregistrarea. Informatii apar pe ecran în timpul înregistrării. Apăsați acest buton pentru a opri înregistrarea și de a salva fișierul video pe card de memorie micro SD.

Opriți dronul din priza, și apoi scoateți cardul SD din camera video. Utilizați un cititor de cartele într-un calculator sau introduceți cardul în portul corespunzător pentru a putea vizualiza fișiere salvate pe memorie fotografică și video.

Telecomanda este dotată cu o antenă de recepție de 5.8C, care va permite să primiți imagini de pe cameră pe o raza de 80 de metri. Dispozitivul este caracterizat printr-o rezistență ridicata la interferențe și lipsa necesitații procesului de depanare. Dron este echipat cu o camera digitală HD, va înregistra imagini cu o rezoluție de 720p. Telecomanda este atașat de afisare cu o lungime diagonala de 4,3 înci.

Măsuri de precauțide

1. Nivel scăzut baterie, atât pilotul și drone are un impact negativ asupra măsurii în care aceste dispositive pot comunica una cu cealaltă.
2. Nivel redus a bateriei dronului poate împiedica, de asemenea, la activarea acestuia precum și inaltarea la altitudini mai mari.
3. În cazul în care există daune oricărei părți ale dronul, în mod prioritar se întrerupe utilizarea acestuia până la reparații. Funcționare defectuasă a dronului poate râni operatorul precum și persoanele terțe.
4. în cazul în care dronul nu va fi folosit pentru o perioadă mai lungă de timp, va recomandam sa scoateți bateriile din telecomandă pentru a evita relocarea emisiilor.
5. Trebuie să aveti mare grijă ca dispozitivul sa nu loveasca veun obstacol sau sa cada de la o înălțime mare. În caz contrar, acest lucru poate duce la deteriorarea partiala sau integrala.

Fotografille utilizate sunt illustrative și se pot diferi de imaginile reale.
