Termék típus	Quadkopter drón FPV képességgel
Márka	Overmax
Modell	Dron X-bee Drone 7.2 FPV (OV-X-BeeDrone 7.2 FPV)
Méretek (kb.)	30 x 30 x 10 cm (becsült)
Súly (kb.)	200 g (becsült)
Drón akkumulátor	Lítium újratölthető akkumulátor, 3,7V, kapacitás kb. 600 mAh
Drón akkumulátor töltési ideje	Körülbelül 3,5 óra
Távirányító tápellátása	4 x AA elem (nem tartozék)
Monitor	4,3 hüvelykes FPV monitor, USB-n keresztül tölthető (1,5 óra töltés)
Kamera	720p HD kamera, állítható dőlésszög
Átviteli rendszer	5,8G FPV 80 m hatótávolsággal
Repülési jellemzők	Fej nélküli mód, egygombos visszatérés, magasságtartás, 360°-os bukfencek, trimmer
Fel-/leszállás	Egygombos indítás/leállítás és vészleállítás
Tároló adathordozó	Micro SD kártya (nem tartozék) fotókhoz/videókhoz
Ajánlott életkor	14 éves kortól felnőtt felügyelettel
Biztonsági jellemzők	Védőburkolatok a légcsavarokhoz, alacsony akkumulátorszint figyelmeztetés
Karbantartás	Tisztítsa puha ruhával; rendszeresen ellenőrizze a töltőt és a kábeleket; tárolja az akkumulátorokat megfelelően
Tartalék alkatrészek elérhetők	Védőburkolatok, légcsavarok, kameraegység, csavarok
Megfelelőség	CE, R&TTE, RoHS

Gyakran ismételt kérdések - Dron X-bee Drone 7.2 FPV Overmax

Hogyan töltöm fel a drón akkumulátorát?

Vegye ki az akkumulátort a drónból. Csatlakoztassa a tápegységet a kiegyenlítőhöz, majd csatlakoztassa a kiegyenlítőt az akkumulátorhoz. A piros jelzőfény bekapcsol. A töltés körülbelül 3,5 óra hosszat tart. Amikor a piros jelzőfény kialszik, a töltés befejeződött. Húzza szét az összes csatlakozást.

Hogyan párosítom a távirányítót a drónnal?

Helyezze a drónt egy sík felületre úgy, hogy a farka Ön felé nézzen. Kapcsolja be a drónt, így a fények gyorsan villogni kezdenek. Kapcsolja be a távirányítót; két 'di' hangot fog hallani. Tolja a gázkart a legmagasabb állásba; a drón fényei lassan villognak. Ezután húzza le a gázkart a legalacsonyabbra; egy 'di' hangot hall, és a fények égve maradnak. A párosítás sikeres.

Mit tegyek, ha a drón sodródik vagy pörög a levegőben?

Használja a távirányító trimmer gombjait a sodródás korrigálásához. Balra pörgés esetén nyomja meg a jobb trimmet; jobbra pörgés esetén a bal trimmet. Előre sodródás esetén nyomja meg a hátsó trimmet; hátra sodródás esetén az első trimmet. Balra sodródás esetén nyomja meg a jobb trimmet; jobbra sodródás esetén a bal trimmet. Ha a drón nem függőlegesen emelkedik, kalibrálja úgy, hogy mindkét kart húzza le a bal alsó sarokba, amíg a fények gyorsan villogni nem kezdenek, majd engedje el.

Hogyan indítom és állítom le a motorokat?

Nyomja meg a START/STOP gombot a motorok indításához; lassan fognak forogni. Tolja fel a gázkart a felszálláshoz. Repülés közben nyomja meg újra a START/STOP gombot a drón lassú leszállításához. Vészleállításhoz nyomja meg a vészleállító gombot azonnali áramtalanításhoz.

Hogyan működik a fej nélküli mód?

Nyomja meg a Fej nélküli mód gombot; időszakos 'Di, Di, Di' hangot fog hallani. Ebben a módban a drón előre iránya mindig az az irány, amelybe a párosításkor nézett, függetlenül az aktuális tájolásától. Nyomja meg újra a gombot a kilépéshez.

Hogyan használom az egygombos visszatérés funkciót?

Nyomja meg az egygombos visszatérés gombot; a drón hátrafelé repül a párosított irányhoz képest. A kilépéshez mozdítsa el az irányító kart bármely irányba. Vigyázat: Ne használja ezt, ha a drón túl közel van Önhöz a sérülés elkerülése érdekében.

Hogyan használom a kamerát és készítek fényképeket vagy videókat?

Győződjön meg arról, hogy egy Micro SD kártya be van helyezve a kamera modulba. Fénykép készítéséhez nyomja meg a Kamera gombot. Videófelvétel indításához/leállításához nyomja meg a Videófelvétel gombot; a monitor a felvételi időt mutatja. Leszállás után vegye ki az SD kártyát, és olvassa ki számítógépen vagy mobileszközön.

Hogyan töltöm fel az FPV monitort?

Állítsa a monitor be-/kikapcsolóját OFF állásba. Csatlakoztasson egy USB-kábelt számítógépről a monitor töltőportjához. Az USB jelzőfény töltés közben kialszik, és teljesen feltöltve (kb. 1,5 óra) újra bekapcsol.

Milyen biztonsági óvintézkedéseket kell betartani a drón használatakor?

Mindig kövesse a kézikönyvet. Tartsa távol a kis alkatrészeket gyermekektől. Használat előtt ellenőrizze a töltőt és az akkumulátort sérülésekre. Ne keverje a régi/új elemeket a távirányítóban. Ne érintse meg a forgó légcsavarokat. Töltés közben tartsa távol a drónt gyúlékony tárgyaktól. Ha az akkumulátor szivárog, kerülje a bőrrel/szemmel való érintkezést, és kérjen orvosi segítséget.

Hogyan tisztítsam és karbantartsam a drónt?

Tisztítsa a drónt tiszta, puha ruhával. Rendszeresen ellenőrizze a töltőt, vezetékeket és csatlakozókat sérülések szempontjából. Ha sérült, hagyja abba a használatot a javításig. Tárolja az akkumulátorokat megfelelően: vegye ki őket, ha hosszabb ideig nem használja. Ne zárja rövidre, és ne dobja tűzbe az akkumulátorokat.

HASZNÁLATI ÚTMUTATÓ Dron X-bee Drone 7.2 FPV Overmax

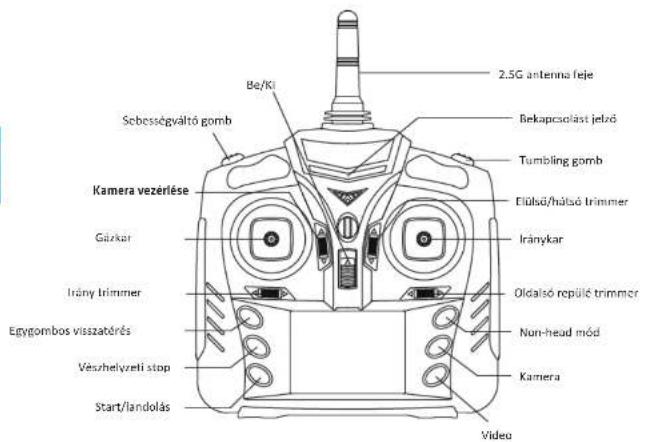

Távlrányítógombíjá és azolo funkciálól

Fontos!
Használat előtt, kérjük, olvassák el a Biztonsági Figyelmeztetéseket. Az RC repülögépet 14 éven aluliak csak szülői felügyelet mellett használhatják.

Figyelmeztetések

*Kérjük kövesse az utasitásokat a telepítés és a használat esetén. Csak felnött tartsa karban a készüléket

*Készüléknek kis alkatrészel vannak, azok evése fulladást okozhat.

*Kérjük, gyerekektöl elzárt helyen tartsa a készüléket.

*Folyamatosan ellenőrizni szükséges a töltöt, vezetékeket, és a készülék a jelzett töltési áramforráson keresztül lehet csak tölteni.

*Csak az eredeti töltöt használja.

^x Nem újratölthető elemek.

*Ha újratölthető elemet használ, szükséges a szülői felügyelet.

*Ne keverje a régi és új vagy különböző típusú elemeket.

*Ne zárja rövidre az akkumulátort, vagy dobja a tűzbe.

*Ha hosszabb ideig nem használja a készüléket, vegye ki az elemeket.

*Ne érjen hozza a forgó alkatrészekhez, mert sérülést okozhat.

*Kérjük, ne dobja le a készüléket.

*Tiszta és lány ruhával tartsa tisztán a készüléket.

^* A gyártó és értékesítő semmilyen felelösséget nem vállalat a működtetésböl eredő bármilyen kárért.

^* A használati útmutató és az instrukclók fontos informáclót tartalmaznak, kérjük, örlizze be öket.

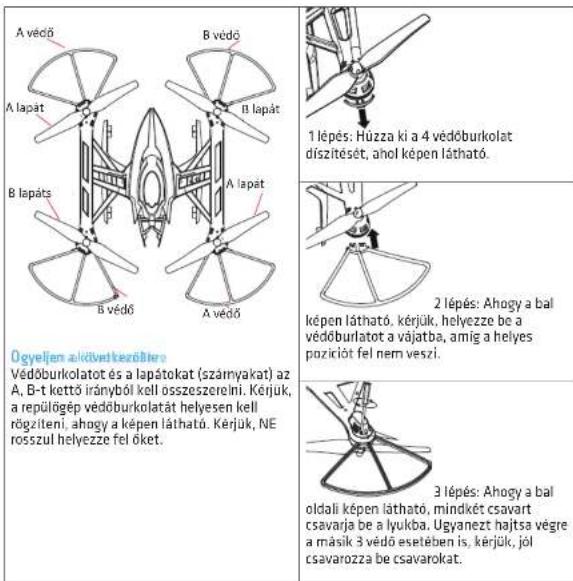

Repülögepvéddőfnélkít elejprítésér:

Ogyeljen alöved közöttes

Védőburkolatot és a lapátokat (szárnyakat) az A, B-t kettő irányból kell összeszerelni. Kérjük, a repülögép védőburkolatát helyesen kell rögzíteni, ahogy a képen láthatú. Kérjük, NE rosszul helyezze fel őket.

Telepel: telepítése

1. Ahogy a képen látható, vegye le a távirányító akkumulátor fedelét. Tegyen be 4 darab "AA" elemet (nem tartozék), és ügyeljen a megfelelő polaritásra, majd tegye vissza fedelet és jól csavarozza meg csavart.
   Yelyem: Az elemek behelyezésekor kérjük,
   yeljen a megfelelő polaritásra "+"";-. Kérjük, NE KEVERJE a régi és új vagy különböző usú elemeket.

(Kerjük, töltés elött vegye ki az elemeket)

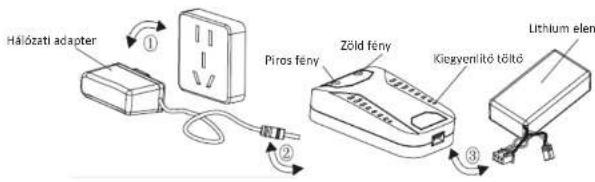

1. Csatlakoztassa a hálózati kabelt az adapterhez.
2. Csatlakoztassa a hálózati adaptert a fogaskerékhez, és a zöld kiegyenlítő töltő jelzőfénye világítani fog.
3. Csatlakoztassa a kiegyenlítő töltő másik végét az akkumulátor töltöhöz, ekkor a piros jelzőfény bekapcsol "ON". A töltés kb. 3,5 óra, a töltés befejeztét a piros jelzőfény OFF állása jelzi. Kérjük húzzon ki minden dugaszt és tegye biztonságos helyre.

Lithium elemekket kapcsolatoskéndésékok:

A. Töltéskor ne hagyja túl sokäig tölteni, a töltési folyamat befejezését fény jelzi, kérjük ügyeljen rá a sérülések és tűzeset elkerülése érdekében.
B. Ne tegyen tüz- és robbanásveszélyes termékeket a töltésben vagy használatban lévő elemek mellé. Ha hirtelen felforrósodik, deformálódik, elszínezödik és egyéb kódos jelenség alakul ki, azonnal hagyja abba az elem használatát.
C. Ha az akkumulátor szlvárog, ne érintkezzen börrel, szemmel. Ha mégls, bő hideg vizzel öblítse le és azonnal forduljon orvoshoz.
D. Csak az eredeti töltöt használja a készülék töltéséhez és ügyeljen a helyi előírásokra.
E. Ne tegye az elemeket a tüzbe, mikrohullámú sütöbe vagy nyomással ellátott tartályba.
F. Ne tisztitsa az elemeket és a töltöt oldőszerrel, ipari alkohollal vagy más gyűlékony oldőszerrel.
G. Készülék müanyagot, elektronikai alkatrészeket és elemeket tartalmaz, kérjük ne a napi szemetesladába dobja, hanem a helyi előírasoknak megfelelően a gyűjtőhelyen dobja kl.

Repülögép előkészítése

Toltse fel az elemeket és csatlakoztassa a hálózathoz: helyezze az akkumulátort az akkumulátor tartóba, amint az „A“ képen látható, majd csatlakoztassa a hálózathoz. Vigyázat: A hálózathoz való csatlakozáskor, kérjük ügyeljen a megfelelő polaritáshoz “+” -”, ügyeljen a piros vonalra.

Dekódolá működése

1. Amikor megfelelően csatlakoztatta a halózati csatlakozót, kérjuk, a repülögép farka Ön felé nézzen és helyezze sima felületre. Ekkor a repülögépen lévő fény gyorsan villogni kezd, kérjuk, ne mozgassa a törzset.
2. Kapcsolja be a távláryíltót és hallani fog kettó hangot - "di, dí", ami a távláryítóból jón. Majd kérjuk a gazkart tolja a legmagasabb helyzetbe. A repülögépen lévő LEDampa elkezd lassan villogni, majd húzza a legalacsonyabb helyzetbe és hallani fog egy - "di" hangot ami szintén távláryítóból jón. A repülön lévő LED fény folyamatosan világít. mely jelzi, hogy sikeres deködolta és tudja láryítani a repülögépet.

START/STOPhasználata

1. Nyomja meg "START/STOP" gombot a repülő elindításához. A repülőgép motorja lassan elindul. Nyomja a gazkart előre a felszálláshoz.
2. Nyomja meg "START/STOP" gombot repülés közben a lassú landoláshoz, majd a leszállás után a repülő megáll.

Vészhelyzet 970M

Ha a készülék balesetet szenved repülés közben vagy egy veszélyes tárggyal találkozik, kérjuk, nyomja meg a Vészhelyzet STOP - Emergency Stop gombot és a készülék gyorsan leáll.

Tippek a magasság beállításához: Nyomja felfelé a házkart és a repülő emelkedni fog. Majd engedje el a gázkart és a repülő repülni fog és tartja ezt a magasságot.

Normall repülésés, bukdácsolásés

		Nyomja meg a gázkart felfelé és a repülő elkezd emelkedni; Ha megnyomja a gázkart a repülő sullyedni fog lefelé.
		Nyomja meg a gázkart balra és repülő balra fordul, ha jobbra nyomja meg akkor jobbra fog fordulni a repülő.
		Ha az iránykart előrefelé nyomja meg, a repülő előre felé fog haladni. Ha hátrahúzza, akkor a gép hátrafelé fog haladni.
		Ha az iránykart balra nyomja, akkor a gép balra fog repülni, ha jobbra, akkor jobbra fog repülni.
		Ha az iránykart felfelé nyomja, a repülógép előrefele fog „bukdársolni”, ha hátrafelé húzza, akkor visszafelé.
		Ha a Irány joystick t balra nyomja akkor balra, míg jobbra nyomja akkor jobbra repül a gép.

Tippek: Kérjuk, a gépet minimum 3 méter magasan reptesse, így gond nélkül tudja „bukdácsoltatni”.

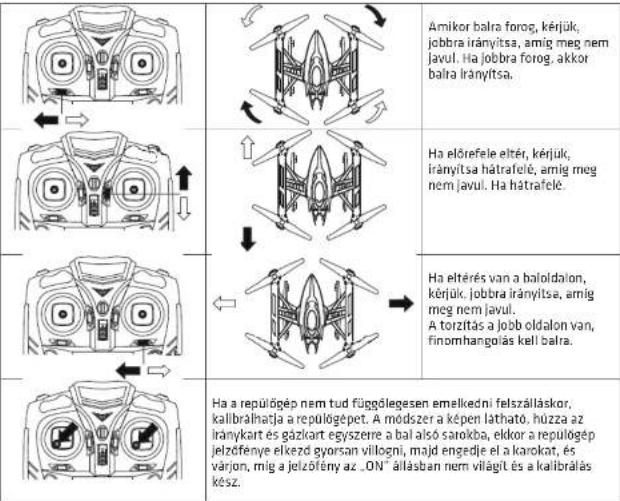

Repülőgép hasznólítá „Trimmíng”akolóbanan

Nyomja meg lassan a gázkart. Amikor a repülőgép felszáll kb. 1,5 méterig és a gép elkezd forogni a levegőben vagy különböző irányba mozog, használhatja a Trimmer-t korrekcióhoz.

Vigyázat: A repülógep a fold felett 30 cm-n turbulenciába kerülhet a saját propellerei miatt. Ez a „Gravitációs reakció”.

Ha a repülögép nem tud függőlegesen emelkedni felszálláskor, kalibrálhatja a repülögépet. A módszer a képen látható, húzza az iránykart és gázkart egyszerre a bal alsó sarokba, elkor a repülögép jelzőfénye elkezd gyorsan villogni, majd engedje el a karokat, és várjon, mig a jelzőfény az „ON” állásban nem világít és a kalibrálás kész.

Repüldogép: Non-read modjának használata

1. Mielött belép a Non-head Módba, kerjük, hagyja jóva az előrefelé haladás dekódolását. Amikor megnyomja: a Non-head Mód gombot. a távirányítóból hangot fog hallani: "Di, Di, Di", ekkor belép a Non-head Módba. Nem számít, hogy a repülő milyen irányba halad a repülő, a repülés irányát a dekódolás határozza meg.
2. Ha ki szeretne lépni a Non-head Módból, kérjük, nyomja meg újra a Non-head Mód gombot. Ha hallja a "Di, Di, Di" hangot a távirányítóból, akkor rendszer kilépett és normalis módba lépett be.

Amikor balra forog, kérjük, jobbra irányítsa, amig meg nem Javul. Ha jobbra forog, akkor balra irányítsa.

Ha elörefele eltér, kérjük, irányítsa hátrafelé, amig meg nem javul. Ha hátrafelé.

Ha eltérés van a baloldalon, kérjük, jobbra irányitsa, armig meg nem javul. A torzítás a jobb oldalon van, finomhangolás kell balra.

Egygombus vidszatérés basználata

1. Nyomja meg az "Egygombos visszatérés - One key Retum" gombot a távirányitón és hallani fog "Di, Di" hangot, ami azt jelzl, hogy belépett az "Egygombos visszatérés módba", a repülógép lassan visszafelé fog repúlni. Ha a repülógép túl közel repül Onhöz, NE nyomja meg az "Egygombos visszatérés" gombot a véletlen balesetek elkerülések végett.

Ha belép az "Egygombos visszatérés - One key Return" módja, egyszerűen csak nyomja meg az iránykart valamilyen irányba (elöre,vagy hátra, vagy balra, vagy jobbra) és ki tud lépní a módból.

Kamera szögehekl beállítása: a

Kamera szögének beállítása: Nyomja lefelé a Látószög beállítása gombot, a kamera feje lefelé fog mozdulni; ha felfelé nyomja a látószög gombot, akkor a kamera felfelé fog mozdulni.

Fenykén/videórogítés

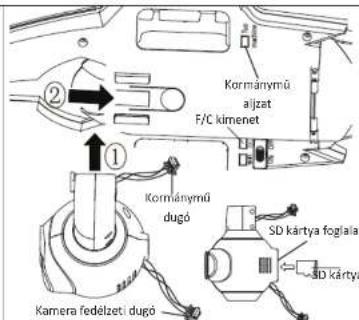

Kamgaunenskst el prifolste

1. Rögzítse a kamerát az „1" képen látható móden a rögzítő horonyhoz, majd nyomja berelé az rögzítő Irányába, ahogy a „2" képen látható.
2. Ahogy a jobboldali képen latható, kérjük, előszár illesze be helyesen a kormánylapát dugát a kormánylapát foglalatba a repülőgép alján, majd helyezze be helyesen a fedélzeti kamera dugolát az F/C foglalatba.
   Vigyázat: A fedélzeti kamera dugója nem helyezhető be a WIFI foglalatba. Ellenkező esetben a felvétel sérolhet. Ne teledjel
3. Ahogy a jobboldall képen latható, kérjük, helyesen tegye be az SD kamerát a kamera fogjalataba, nyomja meg óvatosan az SD kártyát a rögzítéshez. Ha újra óvatosan megnyomja az SD kártyát akkor automatikusa klugrik a helyérdi.

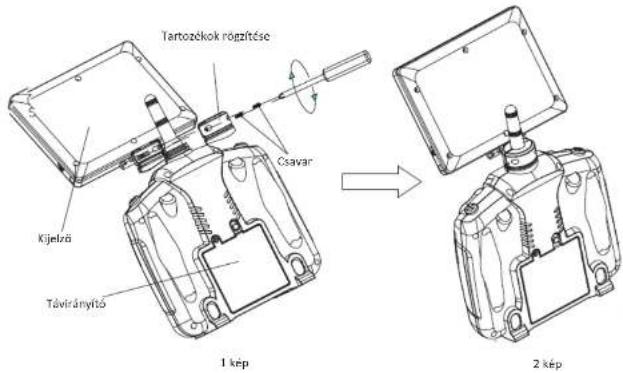

Moniturszeretése:

Az 1 képen látható a módon rögzítse a monitort és a 2.4G antennát az távirányítóra, majd csavarhúzóval rögzítse. A helyes rögzítést a 2 ábrán láthatja.

HU

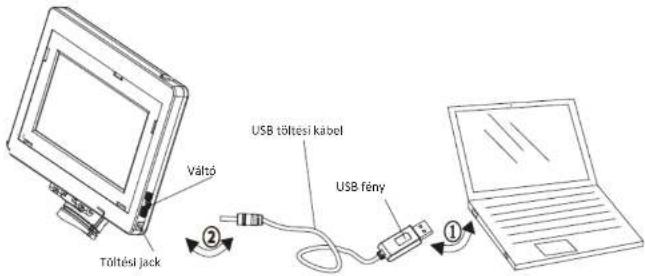

Monitor töltése (töltés elött, kérjuk, állítsa az erőforrás váltót OFF pozícióba).

1. Helyezze be az USB kábelt a számítógép USB portjába, az USB jelző ON állásban lesz.
2. Majd helyezze be az USB kábel másik felét a monitor töltési portjába, az USB jelzőfény OFF állásban lesz.
3. A töltés kb. 1,5 órát vesz igénybe, az USB jelzüfény ON állásban lesz, mely jelzi a töltés végét.

FPV monitor használáta:

1. Csatlakoztassa a repülögépet hálózathoz, kapcsolja be a távirányitő bekapcsoló gombját és dekódolja sikeresen.
2. A monitor ON/OFF gombját állítsa "ON" pozícióba, pár másodperc után a kijelzön megjelenik a kamera továbbított képe.
3. Ekkor már tudja a repülögépen irányitani, a kijelzön valós idöben jelenik a kép.

Kamera & Videogrógizitás

1. Ha a repülögépet sikeresen dekódolta, hagyja jóvá, ha a TF kártyát sikeresen behelyezte.
2. Nyomja meg a Kamera gombot a távirányítón, a kamera képet készít és mentésre kerül.
3. Nyomja meg a video rögzítés gombot a távirányitón, és a kamera elkezdi a rögzítést. Ekkor a monitoron megielenik a rögzítési idő. Nyomja meg újra és befejezi a rögzítést, majd ment.

Kapcsolja ki a repülögépet és távolítsa el a kamerát. Vagy az SD kártyát helyezze be a kártyaolvasóba és csatlakoztassa a számítógépre, vagy mobil eszkozhöz csatlakoztassa, ahol le tudja játszani a videókat és a képeket meg tudja tekinteni.

Jellemzóklnstruction

5.8G továbbitó rendszer 80 meteres hatótávolságig van kalibrálva. Erős anti-interferencia képességgel rendelkezik és nincs szükség debug-ra. 720p HD (High Definition) kamerának 4.3 colos kijelzője van.

HU

Övintézkedések

1. A távirányító és a repülőgép energiája befolyásolja a hatótávolságot.
2. Ha a repülőgép akkumulátorszintje alacsony, akkor nehezen száll fel és landol.
3. Ha a repülögép sérült, deformált, kérjük, időben javítsa meg, mert az erős szél különösen befolyásolja az ilyen gépek repülését és balesethez vezethet.
4. Ha hosszú Ideig nem használja a távírányítót, akkor a szívárgás elkerülése érdekében vegye ki az akkumulátort.
5. Ha sérült a repülógép, a magasból leesett vagy súlyos ütközést szenvedett, akkor ezek a sérülések csökkentik a gép élettartamát.
6. Annak érdekében, hogy biztositsa a repülőgép stabilitását, a tárggyal való ütközés után a gépet helyezze 2-3 percig a talajra és várjon, míg a gép automatikusan érzékeli a szintet.

A felnasznált képek illusztrációk és eltérhetnek a valóságtól.

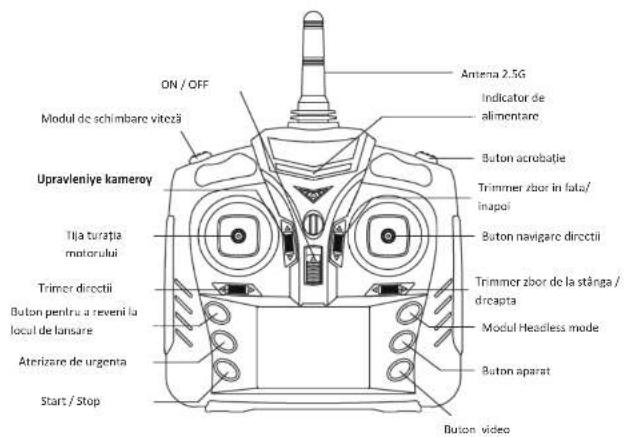

Schema functuije telecommensitii
