X-bee drone 7.1 - Dron Overmax - Manual de utilizare gratuit

Tip produs	Dronă (cvadricopter)
Marcă	Overmax
Model	X-bee drone 7.1 (OV-X-BeeDrone 7.1)
Tip baterie	Litiu-polimer reîncărcabil (Li-Poly)
Tensiunea bateriei	7.4V
Timp de încărcare	Aproximativ 120 de minute
Timp de zbor	Până la 10 minute
Bateria telecomenzii	4 baterii AA (nereîncărcabile)
Moduri de viteză	3 moduri: Lent, Normal, Rapid
Mod Headless	Da
Mod revenire acasă	Da (revine la punctul de decolare, fără aterizare automată)
Aterizare automată la baterie descărcată	Da (clipire LED apoi aterizare automată)
Vârstă recomandată	14 ani și peste
Mediu potrivit	Numai exterior, departe de obstacole, oameni, animale, linii electrice și aeroporturi
Intrare încărcător	12V
Curent de încărcare	0.6A

Întrebări frecvente - X-bee drone 7.1 Overmax

Cum asociez emițătorul cu drona?

Deplasați maneta de accelerație în poziția cea mai de jos, porniți telecomanda, apoi porniți drona. Așezați drona pe o suprafață plană și deplasați maneta de accelerație înainte și apoi înapoi. Telecomanda emite un sunet și LED-urile luminează constant, indicând sincronizarea.

Cât durează încărcarea bateriei dronei?

Încărcarea bateriei Li-Poly de 7.4V cu încărcătorul inclus durează aproximativ 120 de minute.

Ce ar trebui să fac dacă drona derapează înainte sau înapoi?

Utilizați tastele de calibrare a deplasării: apăsați 'Deplasare înainte' dacă derapează înapoi, sau 'Deplasare înapoi' dacă derapează înainte.

Cum activez modul Headless?

Apăsați butonul modului Headless de pe telecomandă. Telecomanda emite un sunet pentru confirmare. În acest mod, direcția de zbor înainte este relativă la pilot, nu la orientarea dronei. Apăsați același buton pentru dezactivare.

Ce face modul revenire acasă?

Drona își amintește punctul de decolare în timpul calibrării. Când apăsați butonul Revenire acasă, zboară înapoi la acel punct indiferent de poziția sa actuală. Pentru a anula, deplasați orice manetă. Notă: aterizarea trebuie făcută manual.

Pot zbura cu drona în interior?

Nu, drona este proiectată doar pentru utilizare în exterior. Zborul în interior poate cauza daune sau răniri.

Cum știu când bateria este descărcată?

LED-urile dronei încep să clipească. La scurt timp, drona va ateriza automat. Conduceți-o către un loc sigur de aterizare când vedeți LED-urile clipind.

Ce tip de baterii folosește telecomanda?

Telecomanda necesită 4 baterii AA, care nu sunt reîncărcabile. Nu amestecați tipurile Ni-Cad și alcaline.

Cum schimb viteza de zbor?

Apăsați butonul de viteză de zbor pentru a parcurge cele trei moduri: Modul 1 (lent) - un semnal sonor, Modul 2 (normal) - două semnale sonore, Modul 3 (rapid) - trei semnale sonore.

Există o cameră pe drona X-bee drone 7.1?

Manualul indică o secțiune despre realizarea de fotografii și înregistrarea de videoclipuri, dar specificațiile detaliate nu sunt furnizate. Este probabil ca drona să includă o cameră, dar vă rugăm să consultați dispozitivul în sine pentru confirmare.

MANUAL DE UTILIZARE X-bee drone 7.1 Overmax

** Produsul este realizat pentru persoanele in varsta de 14 ani sau mai mari**Le sugeram celor care sunt abia la inceptu in utilizarea unei drone. sa contacteze o persoana cu experienta mai mare in acest domeniu. Utilizatoriib sub 18 ani pot utiliza produsul doar sub supravegherea unui adult.Scopul notelor de siguranta este de a proteja produsul si utilizatori iii sa, precum si trecatori iii si proprietatea lor:● Folosirea necorespunzatoare poate provoca accidentari sau deteriorari ale aparatuluiSPECIAL REALIZAT PENTRU FOLOSIREA IN EXTERIOR.Produsul a fost proiectat in asa fel incat sa poata fi utilizat numai in aer liber.Inainte de utilizare asigurat-va ca alegeti o zona de zbor fara obstacole si mentineti o distanta de siguranta fata de oameni si animale;● Nu o folositi aproape de liniile de curent, in locuri publice (zone aglomerate) si in cadrul zonelor de protectie aeroportuare.

PREVENITI CONTACTUL CU APAAtat drona cat si telecomanda sunt compuse din multe componente electronice de precizie. Prin urmare, acestea trebuie impledicate la contactul cu apa. Expunerea la apa sau umezeala in orice fel poate provoca functionarea necorespunzatoare sau daune.NU UTILIZATI SI NU-L EXPUNETI LA PLOAIE SAU UMEZEALAINSTRUCTIUNI ALE BATERIEIPentru a evita un potential incendiu provovocat de baterii, va rugam sa nu inversati polaritatea sau sa perforati bateriile. Incarcarea baterilor trebuie realizata sub supravegherea unui adult de fiecare data si intr-o locatie departe de accesul copilor;● NU AMESTECATI BATERIILE NI-CAD SI ALKALINE

ATENTIONARE DE SIGURANTA PENTRU BATERIILE NI-MH● Asigurat-va ca bateriile sunt instalate corect pentru a asigura o polaritate corecta (+ -).*NU AMESTECATI BATERIILE NI-CAD SI ALKALINE● Daca nu intentionali sa utilizati dispozitivul pentru o perioada mai lunga de timp, scoateti bateriile pentru a evita scurgerea care poate afecta transmitorul;**VA RUGAM SA ELIMINATI BATERIILE EPUZATE IN CONFORMITATE CU LEGILE SI ORDONANTELE LOCALE.

NOTA DE SIGURANTA PENTRU BATERIILE LI-POLYMER● Bateriile Li-Polymer au riso operational ridicat in comparatie cu alte baterii, astfel este imperativ sa urmati corect ghidul operational. Producatori i si dealeri nu isi asuma nicio responsabilitate pentru daune accidentale cauzale de o utilizare necorespunzatoare.NU utilizi altfel de incarcorator în afara de cel fumizat pentru a evita un potential incendiu sau o explozie. Nu loviti, nu dezasamblati, nu ardeti si nu inversati polaritatea.Evitati contactul materialelor metallice cu polaritatea bateriilor, existand posibilitatea de a cauza un scurt circuit. **NU INTEPATI BATERIILE DEOARECE EXISTA RISCUL DE A PROVOCA UN INCENDIU.● Incarcarea bateriilor ar trebul facuta sub supravegherea unui adult de fiecare data si intr-o locatie departe de accesul copilor;● Va rugam sa copriti utilizarea sau incarcarea bateriilor daca exista o crestere necobsinuita a temperaturi bateriei dupa utilizare. Continuarea utilizarii bateriei poate cauza o deformare, o explozie sau chiar un potential incendiu.**VA RUGAM SA ELIMINATI BATERIILE EPUZATE IN CONFORMITATE CU LEGILE SI ORDONANTELE LOCALE. **NU LE ELIMINATI IN MOD INCORECT.

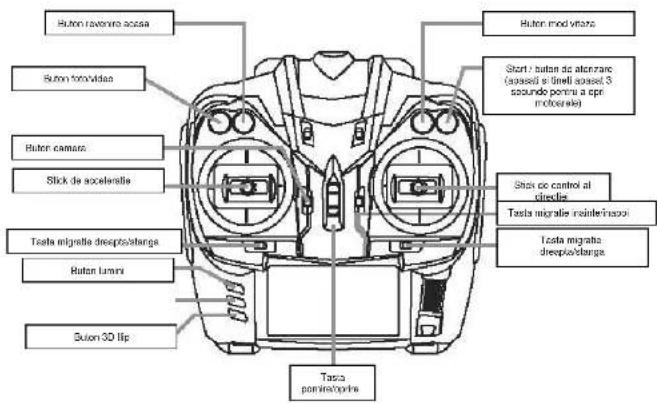

1. DIAGRAMA CONTROLOR (TRANSMITATOR)


3. INSTALAREA BATERIILOR IN CONTROLOR (TRANSMITATOR)

Utilizati o surubelnita pentru a deschide capacul bateriilor.

Introduceti 4 baterii AA in compartimentul bateriilor. Asigurati-va ca bateriile sunt introduse corect in conformitate cu polaritatea corecta (+ -). NU AMESTECATI BATERII DE DIFERITE TIPURI

Utilizati incarcatorul furnizat pentru a incarca bateria

dronel.

** Utilizati DOAR incarcatorul furnizat pentru

incarcare.

Incarcarea bateriilor ar trebui facuta sub

supravegherea unui adult de fiecare data

Indicator LED

Rosu si verde - aprins	Rosu - aprins
Incarcare completa	Incarcare...

Pasul 3

Utilizati o surubelnita pentru a deschide capacul bateriei. Plasali bateria in compartimentul bateriei al droneei si conectati mufa bateriei la slotul de baterie al dronei. Inchideti capacul s strangeti suruburile.

Pasul 4

Porniti X-Bee Drone 7.1 utilizand comulatorul situat pe partea superioara a dronei. LED-urile Incep sa cllpeasca.

Pasul 5

Ducetl stick-ul de acceleratie inainte si apol Inapol. Controlorul emite un semnal sonor indicand ca conexiunea cu drona a fost stabilita. LED-urile incep sa straluceasca in mod constant.

Auto-calibrare

Comutati modul de viteza la "rapid" (Modul 3). Plasati drona pe o suprafata plana. Mutati ambele stick-uril a pozitia din coltul stanga-jos, precum in imagine. Mentineti aceste poziti pentru 10 secunde. LED-urile dronei vor clipi de cateva ori, apoi vor incepe sa straluceasca in mod constant. Acum, puteti elibera stick-urile – drona este gata de zbor.

6. CONTROLUL ZBORULUI

Apasati butonul de start/aterizare pentru a porni motoarele.

Apasati acelasi buton pentru aterizare. Auto-aterizarea poate fi utilizata numal in cazul in care drona se afla la o inaltime mal mica de 20 de metri de sol. Utilizand functia la o inaltime mal mare de 20 de metri, drona este in pericol sa cada de la o inaltime considerabila si sa sufere daune.

Pentru a opri motoarele, apasati si tineti apasat butonul de "start/aterizare" pentru 3-5 secunde.

LED-ul droneei incepe sa clipeasca atunci cand energia bateriei este scazuta. La scurt timp, drona aterizeaza automat (asigurati-va ca duceti drona catre un loc de aterizare in conditii de siguranta in momentul in care primiti un semnal de baterie slaba).

ATENTIE: Nu lineti apasat butonul de start/aterizare in timpul zborului! Nerespeclarea acestei instructiuni poate cauza caderea dronei de la o inallime mare, provocand daune si rezultand posibilitates de a te accidenta pe tine sau pe altii.

Zbor sus /jos		Mutati stick-ul de acceleratie inainte pentru ca drona sa zboare in susMutati stick-ul de acceleratie inapoi pentru ca drona sa zboare in jos.
Rotatie stanga /dreapta		Mutati stick-ul de acceleratie stanga / dreapta pentru a roti drona in directia dorita.
Zbor inainte si inapoi		Mutati stick-ul de control al directiei inainte / inapoi pentru ca drona sa zboare in directia dorita.
Zbor stanga / dreapta		Mutati stick-ul de control al directiei stanga/dreapta pentru ca drona sa zboare in directia dorita.
Calibrare migratie inainte /inapoi		Apasati tasta "Migratie inainte" daca drona migreaza automat inapoi.Apasati tasta "Migratie inapoi" daca drona migreaza automat inainte.
Calibrare migratie stanga /		Apasati tasta "Migratie stanga" daca drona migreaza automat calro dreapta.Apasati tasta "Migratie dreapta" daca drona migreaza automat calro stanga.

Moduri viteza

Dispozitivul suporta 3 moduri de viteza. Apasati butonul de viteza pentru a comuta intre modurile incat, normal si rapid. Modul curent de viteza este indicat de un numar de semnale sonore emise. Mod 1 – mod incat - un beep; Mod 2 – mod normal – doua beep-uri; Mod 3 – mod rapid – trei beep-uri.

7. MOD "HEADLESS"

Cum se porneste/opreste modul headless?

Apasati butonul controlorului (indicat in imagine). Controlorul va emite un sunet indicand ca drona este in modul HEADLESS.

Daca doriti ca drona sa revina la modul normal de control apasati din nou acelasi buton.

In acest mod. pentru a face utilizarea dronel mai usoara, directla de zbor inainte este setata indiferent

Daca doriti sa setati partea din fata a dronei din nou, trebuie sa opritii aparatul si sa configurati din nou.

8. MODUL "BACK HOME"

Inainte de zbor, drona trebuie sa fie calibrata. In timpul calibrarii, dispozitivul memoreaza pozitia de pornire

(acasa). Apoi, odata ce apasati butonul "Back home", drona incepe sa zboare inapoi catre punctul de start indiferent de pozitia si locatia curenta. Pentru a renunta la modul "Back home" trebuie doar sa miscati stick-ul de directie.

Nota: drona NU are functie de auto-aterizare. Pentru a ateriza, trebuie sa controlati dispozitivul manual.

9. FOTOGRAFIERE SI FILMARE VIDEO

10. SCHIMBAREA ELICELOR

Pentru a inlocui elicele urmali pasii de mai jos.

Toate imaginile si informaile din manual au fost prezentate doar pentru move ilustrave si pot modicate fara o nocare prealabila.
