Terméktípus	Drón (Quadkopter)
Márka	Overmax
Modell	X-bee drone 7.1 (OV-X-BeeDrone 7.1)
Akku típusa	Tölthető lítium-polimer (Li-Poly)
Akku feszültség	7.4V
Töltési idő	Körülbelül 120 perc
Repülési idő	Akár 10 perc
Távirányító akkumulátora	4 db AA elem (nem tölthető)
Sebesség módok	3 mód: Lassú, Normál, Gyors
Fej nélküli mód	Igen
Visszatérés a kiindulási pontra	Igen (visszatér a felszállási pontra, nincs automatikus leszállás)
Alacsony akkumulátor szint esetén automatikus leszállás	Igen (LED villog, majd automatikus leszállás)
Ajánlott életkor	14 éves kortól
Alkalmas környezet	Csak szabadban, akadályoktól, emberektől, állatoktól, vezetékektől és repülőterektől távol
Töltő bemenet	12V
Töltő áram	0,6A

Gyakran ismételt kérdések - X-bee drone 7.1 Overmax

Hogyan párosítsam a távirányítót a drónnal?

Mozgassa a gázkart a legalacsonyabb pozícióba, kapcsolja be a távirányítót, majd kapcsolja be a drónt. Helyezze a drónt egy sík felületre, majd húzza előre, majd hátra a gázkart. A távirányító sípol, és a LED-ek folyamatosan világítanak, jelezve a szinkronizálást.

Mennyi ideig tart a drón akkumulátorának feltöltése?

A 7,4 V-os Li-Poly akkumulátor feltöltése a mellékelt töltővel körülbelül 120 percet vesz igénybe.

Mit tegyek, ha a drón előre vagy hátra sodródik?

Használja az eltolódás kalibrációs gombokat: nyomja meg az 'Előre eltolódás' gombot, ha hátra sodródik, vagy 'Hátra eltolódás' gombot, ha előre sodródik.

Hogyan aktiválom a fej nélküli módot?

Nyomja meg a fej nélküli mód gombot a távirányítón. A távirányító sípolással erősíti meg. Ebben a módban az előre repülési irány a pilótához viszonyítva van, nem a drón tájolásához. Ugyanazon gomb megnyomásával deaktiválható.

Mit csinál a visszatérés otthonba mód?

A drón a kalibrálás során megjegyzi a felszállási pontját. Amikor megnyomja a Visszatérés otthonba gombot, a drón visszarepül arra a pontra, függetlenül a jelenlegi pozíciójától. A megszakításhoz mozgassa bármelyik vezérlőkart. Megjegyzés: a leszállást manuálisan kell végrehajtani.

Repülhetek a drónnal beltérben?

Nem, a drón csak szabadban való használatra készült. Beltéri repülés károsodást vagy sérülést okozhat.

Honnan tudom, hogy az akkumulátor lemerülőben van?

A drón LED-jei villogni kezdenek. Röviddel ezután a drón automatikusan leszáll. Vezesse biztonságos leszállóhelyre, amikor látja a villogó LED-eket.

Milyen típusú elemeket használ a távirányító?

A távirányító 4 db AA elemet igényel, amelyek nem tölthetők. Ne keverje a Ni-Cad és az alkáli típusokat.

Hogyan változtassam meg a repülési sebességet?

Nyomja meg a repülési sebesség gombot a három mód közötti váltáshoz: 1. mód (lassú) - egy sípolás, 2. mód (normál) - két sípolás, 3. mód (gyors) - három sípolás.

Van kamera az X-bee drone 7.1-en?

A kézikönyv tartalmaz egy részt a fényképek és videók készítéséről, de részletes specifikációk nincsenek megadva. Valószínűleg a drón rendelkezik kamerával, de kérjük, ellenőrizze a készüléken.

HASZNÁLATI ÚTMUTATÓ X-bee drone 7.1 Overmax

** A termék 14 éven felüliknek készült **- Ha még nem ludja, hogy repül a készülék, kérjük, vegye fel a kapcsolatot olyan személyol, aki tudja és mindig szülói felügyelet alatt használjak a készüléket. 18 év alattiak mindig szülói felügyelet mellett használják a készüléket- A biztonsági figyelmeztelesek nemcsak a repülő megóvására, hanem az Ön biztonsága érdekeit is szolgálják.- Nem megfelelő működés/működtetés sérülést és anyagi kárt okozhat.

S SPECIÁLIS KÜL & BELTÉRI HASZNÁLAT- A termékat csak kültéren lehet használni.- Kérjük, mindig ügyeljen a repülési környezetre, arra hogy ne legyen semmilyen akadály és mindig tartson megfelelő távolóságot az emberektől, állatoktól.- Ne használja elektromos vezetékek közelében.

ÓVJA A TERMÉKET A NEDVESSEGTŐLMind a drón, mind a távszabályozúja precziós elektronikai eszköz. Ezért szükséges őket óvni a nedvességtől. Bármilyen vizzel való érintkezés vagy nedvesség a készülék hibás működését vagy hibáját eredményezheti. NE HASZNALJA ESÖBEN VAGY NEDVESSEGBEN.

AKKUMULÁTOR HASZNÁLATAA potenciális tűzvoszély elkerülése érdekében, kérjük, no zárja rövidre vagy no cserélje meg a polaritásokat. Az elemeket töltését mindig felügyelet alatt végezze, és gyermektől távol tartsa.- NE KEVERJEJ A NI-CAD ÉS ALKÁLI ELEMEKET

BIZTONSÁGI FIGYELMEZTETÉSEK NI-MH AKKUMULÁTOR ESETÉN- Gyözdöjön meg róla, hogy az elemeket helyesen, megfelelő polaritással (+ -) helyezte be. NE KEVERJEN NI-CAD & ALKÁLI ELEMEKET- Ha hosszan időig nem torvezí használni a készüléket, vegye ki az elemeket a távirányítóból, annak érdekében, hogy kerülje a vevőegység sérülését.- KERJÜK, HOGY A LEMERÜLT ELEMEK A TÖRVEDNYI ELŐIRÁSOKNAK MEGFELELŐEN HELYEZZE EL

BIZTONSÁGI FIGYELMEZTETÉSEK LI-POLYMER AKKUMULÁTOR ESETÉN- A Li-Polymer elemeknek magasabb a működési kockázatuk, mint más elemeknek, ezért kérjük, hogy lokozottan ügyeljen annak használatakor. Gyártó és forgalmazó nem vállal felelösséget a véletlenségből és nem megfelelő használatból eredő károkart. NE HASZNÁLJON más töltöt. Csak a mellékelt töltöt hasznájia a robbanás és tűzveszély elkerülése erdekében. NE főrja össze, égesse el vagy fordítsa meg a polaritást. Kerülje az olyan fémes anysgokat, amik kapcsolatba léphetnek az elemek polaritásával, és ez által rövidzárlatot okozhatnak.- SOIHA NE SERTSE FEL AZ ELEMEKAT, MERT TÜZ KELETKEZHET.- Az elemeket töltését mindig felügyelet alatt végezze, és gyermektől távol tartsa.- Kérjük, azonnal nagyja abba az elemek használatát vagy töltését, ha az elemek hőmérséklete szokatlanul megemelkedik. Az elemek további használata robbanáshoz, deformálódáshoz vagy tűzhöz vezethet.- KERJÜK, HOGY A LEMERÜLT ELEMEK A TÖRVEDNYI ELŐIRÁSOKNAK MEGFELELŐEN HELYEZZE EL.- NE DOBJA A SZEMETESBE AZ ELEMEKET.- NE TÖLTSE AZ ELEMEKET EGÉSZ EJJELEN KERESZTÜL

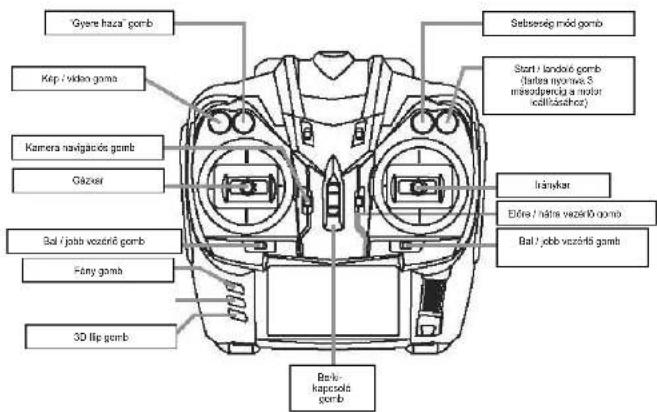

1. TÁVIRÁNYÍTÓ (TRANSMITTER)


3. VEVÖEGYSÉGBE (TÁVIRÁNYÍTÓBA) VALÓ ELEM TELEPÍTÉSE

Használjon csavarhúzót az elemfedél felnyításához.

Helyezzen be 4 „AA“ elemet az elemtartóba. Ügyeljen a megfelelő polaritásra (+ -). NE KEVERJEN KÜLÖNBOZÖ TÍPUSÚ ELEMEKET

Használja a mellékelt töltöt a drón elemeinek töltéséhez.

** CSAK a mellékelt töltöt használja a töltéshez. Az elemek töltését mindig szülői felügyelet alatt és gyermekektől távol kell végezni.

LED jelzőfény

Piros és zöld fény – világít	Piros fény – világít
Töltés befejeződött	Töltés

Töltési specifikációk

Bemenet	Töltési áramforrás	Maximális feszültség
12V	0.6A	7.4 ± 0.03V

Akkumulátorok használata és hozzávetőleges töltési idejük

Akkumulátor típusa	Akkumulátor specifikációja	Használati idő egy tõltéssel	Tõltési idő
Üjratölthető lithium-polymer elem (Li-Poly)	7.4V	Drón repülési ideje max. 10 perc	Kb. 120 perc (tõltési feszültség kb. 0,6A)
Zinc carbon dom (Nom újratölthető)	1.5V(GP 15G R4P)	Távirányító működési dejo: 18 óra	Nom újratölthető (ne töltse)

5. TÁVIRÁNYÍTÓ ÉS VEVÖ ÖSSZEKAPCSOLÁSA

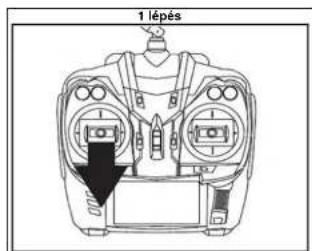

Mozgassa a gázkart a legalacsonyabb pozicióba.

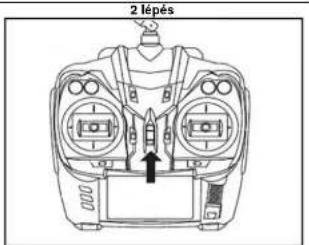

Kapcsolja be a távirányítót.

3 lépés

A csavarhúzó segítségével nyissa fel az akkumulátor fedelet. Helyezze be az clemeket és csatlakoztassa a drón akkumulátor foglalatához Tegye vissza a fedelet és húzza meg a csavarokat.

4 lépés

Kapcsolja be az X-Bee Drone 7.1-t a tetején található gombbal. A LED fény elkezd villogni.

5 lépés

Helyezze a drón sima és egyenletes felületre.

6 lépés

Mozgassa a gázkart előre majd vissza. A távirányító hangjelzést fog adni, majd a drönnal való kapcsolat létrejöttét jelzi. A LED fények elkezdenek folyamatosan égni és az X-Bee Drone 7.1 kész a repülésre.

Automatikus kalibrálás

Vältson a „gyors” sebességmödba (3 mód/Mode 3). Tagye a drónt sima és egyenletes felületre. Mozgassa mindeltő kart a bal alsó pozícióba, ahogy a képen látható. Tarlsa ebben a pozícióban 10 másodpercig. A drón LED fényei egy kis ideig villogni kezdenek, majd folyamatosan világítani. Most már elengedheti a karokat – a drón készen álla a repülésre.

6. REPÜLÉS IRÁNYÍTÁSA

Nyomia meg a startlandolás gombot a motor elindításához.

Nyomja meg újra ugyanazt a gombot a landoláshoz. Automatikus landolást csak akkor használja, ha a készülék kevesebb, mint 20 méterre van a talajtól. A 20 méteres magasság feletti magasságból a drón nagyon eshet és kár keletkezhet.

A motor leállításához tartsa nyomva a start/landolás gombot 3-5 másodpercig.

Ha az akkumulátor szint alacsony, a drón LED fényei elkezdenek villogni. Ezután a drón automatikusan elkezd landolni az alatta lévő felületre (gyözödjön meg róla, hogy a drón biztonságosan tudja-e irányitani, amikor az alacsony akkumulátor-szintet jelző fények aktiválódnak).

FIGYELEM: NE larlsa nyomva a start/landolás gombot repülés közben! Amennyiben figyelmen kivül hagyja ezt az utasitást akkor a drón nagy magasságból leeshet és kárt tehet magában és másokban

Repülés felle		Mozgassa a gázkart előre a drón fellelé való reptetéséhez.Mozgassa a gázkart visszałolé a drón lefelé való reptetéséhez.
Jobbra / balra fordulás		Mozgassa a gázkart balra / jobbra a drón adott irányba való fordulásához.
Előre és hatra repülés		Mozgassa az iránykart előre / hátra az adott irányba való repüléshez.
Balra / jobbra repülés		Mozgassa az iránykart jobbra / balra irányba való repüléshez.
Előre / hátra vezérő kalibrálása		Nyomja meg az "Előre vezérő" gombot, ha drón automatikusan hátra tér el.Nyomja meg a "Hátra vezérő" gombot, ha a drón automatikusan előre tér el
Bal / jobb vezérő kalibrálása		Nyomja meg a "Bal vezérő" gombot, ha drón automatikusan jobbra tér el.Nyomja meg a "Jobb vezérő" gombot, ha a drón automatikusan balra tér el.

Sebesség módok

Három sebességi fokozatmód van. Nyomja meg a sebesség gombot a gyors, lassú és normal sebességfokozatok közötti váltáshoz. Az aktuális sebességi módot a beep hangok száma jelzi. 1 mód - lassú – egy beep hang; 2 mód – gyors mód – kettő beep hang; 3 mód - 3D flip mód – három beep hang.

7. HEADLESS MÓD

Hogyan kell be:ki- kapcsolni a headless módot?

Nyomja meg a (képen látható) gombot a távárányítón és tartsa nyomva 3 másodpercig, míg egy beep hangot nem hall. A távárányító hangot ad ki minden 3. másodpercben, majd jelzi, hogy a drón HEADLESS módban van. Ha vissza szeretnék kapcsolni a drónt normal módba, tartsa lenyomva ugyanazt a gombot.

Ebben a módban a drón működése egyszerübb, az előrefelé való repülés be van állítva függetlenül a drón helyzetétől.

Ha be szeretné állítani a drón új előrefele mutató irányal, ki kell kapcsolnia a készüleket és újra kell konfigurálnia.

8. GYERE HAZA /BACK HOME/ MÓD

A drón repülésének elkezdésekor, szükséges azt kalibrálni. Kalibráláskor a készülék elmenti a kiindulási (haza) pozícióját. Majd, ha megnyomja a „Gyere haza” gombot a drón elkezd visszafelé repúlni a kiindulási helyéhez függetlenül az aktuális pozíciójától és helyétől. A „Gyere haza” mód megszakításához, csak mozgassa meg az iránykart.

Megjegyzés: a drónban NINCSEN automatikus landolási funkció. A leszállást kézileg kell vezérelni.

a. 1750: VIBR AutoTWO

10. PROPELLER SZERELÉSE

Használja a csavarhúzót a propeller leszereléséhez, majd az újat az alábbiak szerint rögzítse:
