Typ produktu	Dron (quadcopter)
Marka	Overmax
Model	X-bee drone 7.1 (OV-X-BeeDrone 7.1)
Typ baterii	Akumulator litowo-polimerowy (Li-Poly)
Napięcie baterii	7.4V
Czas ładowania	Około 120 minut
Czas lotu	Do 10 minut
Bateria pilota	4 baterie AA (nieładowalne)
Tryby prędkości	3 tryby: Wolny, Normalny, Szybki
Tryb bezgłowy	Tak
Tryb powrotu do domu	Tak (powraca do punktu startu, bez automatycznego lądowania)
Automatyczne lądowanie przy niskim poziomie baterii	Tak (miganie diod, następnie automatyczne lądowanie)
Zalecany wiek	14 lat i więcej
Odpowiednie środowisko	Tylko na zewnątrz, z dala od przeszkód, ludzi, zwierząt, linii energetycznych i lotnisk
Wejście ładowarki	12V
Prąd ładowania	0.6A

Często zadawane pytania - X-bee drone 7.1 Overmax

Jak sparować nadajnik z dronem?

Przesuń drążek gazu do najniższej pozycji, włącz kontroler, następnie włącz drona. Umieść drona na płaskiej powierzchni i przesuń drążek gazu do przodu, a następnie do tyłu. Kontroler wyda dźwięk, a diody zaczną świecić stale, co oznacza synchronizację.

Ile czasu zajmuje ładowanie baterii drona?

Ładowanie akumulatora 7.4V Li-Poly za pomocą dołączonej ładowarki zajmuje około 120 minut.

Co zrobić, jeśli dron dryfuje do przodu lub do tyłu?

Użyj klawiszy kalibracji migracji: naciśnij 'Migracja do przodu', jeśli dryfuje do tyłu, lub 'Migracja do tyłu', jeśli dryfuje do przodu.

Jak aktywować tryb bezgłowy?

Naciśnij przycisk trybu bezgłowego na kontrolerze. Kontroler wyda dźwięk potwierdzający. W tym trybie kierunek lotu do przodu jest względem pilota, a nie orientacji drona. Naciśnij ten sam przycisk, aby dezaktywować.

Co robi tryb powrotu do domu?

Dron zapamiętuje punkt startu podczas kalibracji. Po naciśnięciu przycisku Powrót do domu wraca do tego punktu niezależnie od jego aktualnej pozycji. Aby przerwać, porusz dowolnym drążkiem sterującym. Uwaga: lądowanie należy wykonać ręcznie.

Czy mogę latać dronem w pomieszczeniu?

Nie, dron jest przeznaczony wyłącznie do użytku na zewnątrz. Latanie w pomieszczeniach może spowodować uszkodzenia lub obrażenia.

Jak rozpoznać, że bateria jest niska?

Diody drona zaczynają migać. Wkrótce potem dron automatycznie wyląduje. Skieruj go w bezpieczne miejsce lądowania, gdy zobaczysz migające diody.

Jakiego typu baterii używa kontroler?

Kontroler wymaga 4 baterii AA, które nie są ładowalne. Nie mieszaj baterii Ni-Cad i alkalicznych.

Jak zmienić prędkość lotu?

Naciśnij przycisk prędkości lotu, aby przełączać między trzema trybami: Tryb 1 (wolny) - jeden sygnał dźwiękowy, Tryb 2 (normalny) - dwa sygnały, Tryb 3 (szybki) - trzy sygnały.

Czy dron X-bee drone 7.1 ma kamerę?

Instrukcja zawiera sekcję dotyczącą robienia zdjęć i nagrywania filmów, ale nie podano szczegółowych specyfikacji. Prawdopodobnie dron ma kamerę, ale proszę sprawdzić to na samym urządzeniu.

INSTRUKCJA OBSŁUGI X-bee drone 7.1 Overmax

** Produkt przeznaczony jest dla osób powyżej 14 roku życia**Obsługa produktu przez użytkowników ponizej 18 roku życia powinna odbywać się wyłącznie pod nadzorem osób dorosłych. Iym, którzy dopiero zaczynają przygodę z pilotowaniem dronów, sugerujemy kontakt z osobą p większym doświadczeniu w lej dziedznie.Cołem niniejszych zaleceń jest ochrona zarówno samego produktu i osób z niego korzystających, jak i osób postronnych oraz ich mienia.Nieprawwidłowa obsługa produktu może spowodować obrażenia osób oraz zniszczenie mienia.

PRODUKT PRZEZNACZONY DO UŻYTKU ZEWNĘTRZNEGONieniezy produkt preznacznancy jest do użytky zewnętrznego.Przed rozpoczęciem korzystania z produktu należy upewnić się, że wybrany obszar jest wolny od przeszkód, a podczas sterowania zachowywać bezpieczeństwa odległość od ludzi i zwierząt.Nie należy korzystać z produktu w pobliżu linii elektrycznych, w miejscach publicznych (tlocznych) oraz z strofio ochronnej iotnika.

PRODUKT NALEŻY CHRONIĆ PRZED ZAMOCZENIAM Zarówno dron, jak i jego kontroler to urządzenia zbudowane z precyzyjnych komponentów elektronicznych, dlatego też nie należy dopusic do ich zamoczno. Konakt z woda, inną cieczą lub narażenie ich na działanie wilgoci mogą spowodować nieprawidłowe dzielanie urządzeń lub ich uszkodzenie.NIE NALEŻY WYSTAWIAC URŻDZENIA NA DZIAŁANIE DESZCU ANI WILGOCI

ZALECENIA ODNOŚNIE BATERIAYby uninkąć potencjalnego zagrożenia pożarcowego, nie należy zwierać styków baterii, umieszcać ich w komorze niezgodnie z oznaczeniami polaryzacji, ani przekluwać. Ładowanie akumulatora powinno odbywać się zawsze pod nadzorem osoby dorosłej, w miejscu niedostępnym dla dzieci.NIE NALEŻY MIESZĄC BATERII NIKLOWO-KADMOWYCH Z ALKALICZNYMI

ZALECENIA DOTYCŻAĆE BATERII NI-MHUpewnji się, że batejrie są zainstalowane zgodnie z oznaczeniami polaryzacji (+ -).NIE NALEŻY MIESZĄC BATERII NIKLOWO-KADMOWYCH Z ALKALICZNYMIJesli wirmiw, że dron nie będzie używany przez dłuższy okros czasu, należy wyjąć baterie z kontrolera, aby uniknąć wycieku elektrolity, który mógłty doprowadzić do uszkodzenia urządzenia.ZUŻYTE BATERIE NALEŻY UTYLIZOWĄC ZOGDNIE Z LOKALNYMI PRZEPISAMI W PRZEZNACZONYCH DO TEGO MIEJSCH.

ZALECENIA DOTYCŻAĆE BATERII LITOWO-POL IMEROWYFIW porównaniu z bateriami innego typu, bateria ilłowno-polimerowe obciążone są większym ryzykiem wystąpienia zdarzeń niepożadanych. Bardzo ważne jest więc w ich przypadku przedzeganie wszystkich wytycznych operacyjnych. Producent i przedawca nie ponoszą zadnej odpowiedzialności za jakiekolwiek szkoby povstale w wyniku niewłaściwego użytkowania.Aby uniknąć ryzyka pożaru lub wybuchu należy używać wyłącznie ładowarki załączonej w zestawle. NIE NALEŻY zgniatać, demontować, palić, ani umieszcać baterii w komorze niezgodnie z oznaczeniami polaryzacji.Aby uniknąć spieć, nie należy dopuszczać do sytuacji, w których części metalowe stykaja się z biegunami baterii. POD ZADNYM POZOREM NIE NALEŻY NIGDY PRZEKŁUWĄC BATERII, GDZY MOŻE TO ZWIĘKSZYĆ RZYŻKO POŻARU.Ladowanie akumulatora powinno odbywać się zawsze pod nadzorem osoby dorosłej, w miejscu niedostępnym dla dzieci.W przypadku nienaturalnego nadmiemego nagrzewania się baterii lub akumulatorów należy natychmiast zaprzestac ich używania oraz ładowania. W przeciwnym razie możeło spowodować ich spuchnięcie, deformacje lub wybuch zwiększając tym samym ryzyko wystąpienia pożaru.ZUŻYTE BATERIE NALEŻY UTYLIZOWĄC ZOGDNIE Z LOKALNYMI PRZEPISAMI W PRZEZNACZONYCH DO TEGO MIEJSCH.NIE NALEŻY WYRZUĆAC ZUŻYTYCH BATERIII WRAZ Z ODPADAMI KOMUNALNYMI. ŁADUJĄCYCH SIĘ BATERII NIE NALEŻY POZOSTAWIĄĆ BEZ NADZORU (NP. W NOCY)

PRODUKT NAIEZY TRZYMAĆ Z DALA OD OCNIA I ŹRÓDEK CIERPA

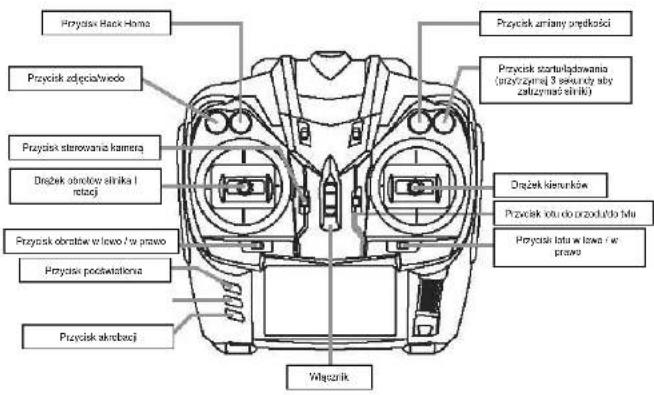

1. SCHEMAT KONTROLERA (NADAJNIKA)


3. INSTALACJA BATERII W KONTROLERZE (NADAJNIKU)

Użyj śrubokręta, aby otworzyć pokrywę baterii.

W komorze baterii umieść 4 baterie typu AA. Upewnij się, że baterie są umieszczone zgodnie z oznaczeniami polaryzacji (+ -). NIE NALEŻY ŁĄCZYĆ ZE SOBĄ BATERII RÓŻNEGO TYPU

Użyj załączonej do zestawu ładowarki, aby naładować akumulator drona.

** Do ładowania akumulatorów drona należy używać

WYŁACZNIE ładowarki załączonej w zestawie

Ładowanie akumulatora powinno odbywać się

zawsze pod nadzorem osoby doroslej.

Wskaźnik LED

Czerwony I zlełony - świeci	Czerwony – świeci
Ładowanie zakończone	Trwa ładowanie

Specyfikacje ładowarki

Wejście	Prąd ładowania	Maksymalne napięcie
12V	0,6A	7,4 ± 0,03V

Zależności pomiędzy typem baterii, czasem pracy na jednym cyklu oraz długością ładowania

Typ baterii	Specyfikacja baterii	Czas pracy	Czas ładowania
Akumulator litowc-pollimerowy (Li Poly)	7,4V	Czas lotu drona: do 10 minut	Około 120 minut (przy prądzie ładowania ok. 0.6A)
Bateria cynkowo węglowa (jednorazowa)	1,5V(GP 15G R4P)	Czas pracy kontrolera (nadańika): 18 godzin	Jednorazowa (nie należy ładować)

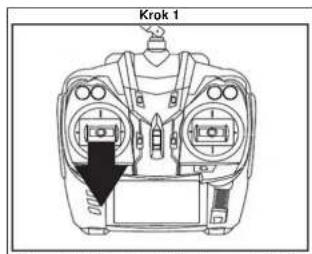

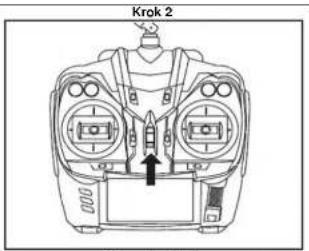

5. SYNCHRONIZACJA NADAJNIKA I ODBIORNIKA RC

Krok 3

Odkręć śrubkę i otwórz pokrywę baterii. Nstępnie umieść baterię w urządzeniu podłączając wtyczkę baterii do gniazda drona. Zamknij pokrywę i przykręć śrubkę.

Krok 4

Włącz X-Bec Drone 7.1 używając włącznika, znajdującego się na górze urządzenia. Diody LED zaczną migać.

Krok 5

Postaw drona na płaskiej, równej powierzchni.

Krok 6

Przesuń drążek obrotów silnika do góry, następnie do dołu. Pilot wyda sygnał dźwiękowy informujący o połączeniu kontrolera z urządzeniem. Diody LED zaczną świecić ciągłym światłem.

Automatyczna kalibracja

Przełącz tryb prędkości na tryb szybki (Mode 3). Postaw drona na plaskiej i rownej powierzchni. Przestaw oba analogi do pozycji lewy dolny róg, tak jak na rysunku. Utrzymaj tą pozycję przez 10 sekund, diody LED drona mrugną kilka razy po czym zaczną świecić nieprzerwanie. Następnie zwolnij analogi. Urządzenie jest gotowe do lotu.

6. KONTROLA LOTU

Aby uruchomić silniki, naciśnij przycisk startułądowania.

Aby wylądować naciśnij ten sam przycisk. Funkcji auto-ladowania można użyć jedynie jeśli dron znajduje się na wysokości poniżej 20 metrów od ziemi. Użyci funkcji na wysokości powyżej 20 metrów, grozi upadkiem drona ze znacznej wysokości i jego uszkodzeniem.

Aby wyłączyć silniki, naciśnij i przytrzymaj przycisk startułądowania przez 3-5 sekund.

Góy bateria będzie na wyczerpaniu diody drona zaczną migać, w niewielkim odstępnie czasu dron

samoczynnie opadnie na podłoże (pamięta) aby w szybkim czasie od informacji o słabej baterii, mieć drona w bezpiecznym do ładowania miejscu).

UWAGA: nie przytrzymuj przycisku startu/ladowania podczas lotu, nie dostosowanie się do tej

informacji grożi upadkiem drona z dużej wysokości, jego uszkodzeniu oraz możliwości zranienia osób Irzecich i siebie.

Kontrola lotu do góry / dotu		Przesuń drązek obrotów silnika do przodu, dron poleci do góry.Przesuń drązek obrotów silnika do tyłu, dron poleci do dotu.
Kontrola obrotu w lewo / prawo		Przesuń drązek obrotów silnikaw lewo / prawo, dron obróci się w wybranym kierunku.
Kontrola lotu do przodu / tyłu		Przesuń drązek kierunków do przodu / tyłu, dron poleci w wybranym kierunku.
Kontrola lotu w lewo / prawo		Przesuń drązek kierunków w lewo / prawo, dron poleci w wybranym kierunku
Kalibracja lotu do przodu / tyłu		Naciśnij przycisk lotu do przodu, jeśli dron leci automatycznie do tyłu.Naciśnij przycisk lotu do tyłu, jeśli dron leci automatycznie do przodu.
Kalibracja lotu w lewo / prawo		Naciśnij przycisk lotu w lewo, jeśli dron leci automatycznie w prawo.Naciśnij przycisk lotu w prawo, jeśli

Tryby prędkości

Urządzenie obsługuje trzy tryby prędkości lotu. Naciskaj przyciskł trybu prędkości lotu, aby przełączać pomiedzy trybem wolnym, zwykłym i szybkim. O tym, który trybo jest aktywowany, informuje nas ilość sygnałów dźwiękowych. Mode 1 – tryb wolny – jeden sygnał dźwiękowy. Mode 2 – tryb zwykły – dwa sygnały dźwiękowe. Mode 3 – tryb szybki – trzy sygnały dźwiękowe.

7. TRYB HEADLESS

Jak włączyć/wyłączyć funkcję HEADLESS?

Naciśnij przycisk na kontrolerze (jak na zdjęciu). Kontroler będzie wydawał dźwięk, oznacza to że jesteś w trybie HEADLESS. Aby powrócić do zwykłego trybu, naciśnij ten sam przycisk.

Tryb ustawia kierunek lotu do przodu niezależnie od ustawienia drona dla łatwiejszej kontroli. Jeśli chcesz zmienić ustawienie przodu drona, musisz wyłączyć urządzenie i ustawić je na nowo.

8. TRYB POWROTU DO MIEJSCA STARTU

Przed startem należy skalibrować urządzenie. Podczas kalibracji dron zaprogramuje sobie miejsce do którego ma wrócić. Po naciśnięciu przycisku powrotu do miejsca startu (niezależnie od ustawienia drona w powietrzu) urządzenie zacznie lecieć w kierunku z którego wystartowało. Aby przenwać powrót, wykonaj ruch prawym analogiem.

Uwaga: urządzenie nie ląduje automatycznie i podczas wykonywania tego polecenia należy kontrolować lot.

9. NAGRYWANIE I ROBIENIE ZDJĘC

10. WYMIANA ŚMIGIEL

Aby wymienić śmigła skorzysłaj z poniższego schemalu:

blyte w istruść otstiva zielacja oraz informacje se pogłódowe i mogą odec ziemle le bez wace/lojas/ informacji.
