X-bee drone 5.2 - Dron Overmax - Bezpłatna instrukcja obsługi

Typ produktu	Dron (Quadcopter)
Marka	Overmax
Model	X-bee drone 5.2
Przeznaczenie	Wewnątrz i na zewnątrz (wiek 14+)
Czas lotu	Do 10 minut
Typ baterii	Akumulator Li-Polymer 7.4V 1000mAh
Czas ładowania baterii	Około 150 minut (0.6A)
Zasilanie kontrolera	5 x baterie AA (nie dołączone)
Funkcja FPV	Aplikacja Wi-Fi na smartfona (LS-Model) lub wbudowany monitor FPV (slot na micro SD)
Kamera	Zdejmowalna, montaż przez prowadnice i kabel
Funkcje specjalne	Obrót 360 stopni, tryb bezgłowy, kalibracja
Montaż śmigieł	Oznaczone śmigła pasujące do oznaczeń drona
Synchronizacja	Przesuń lewy drążek do przodu/do tyłu aż do sygnału dźwiękowego
Funkcje bezpieczeństwa	Automatyczne lądowanie przy krytycznym poziomie baterii, miganie diody LED przy niskim poziomie baterii
Przechowywanie	Trzymać z dala od ciepła i wilgoci
Konserwacja i czyszczenie	Unikać kontaktu z wodą; przecierać suchą szmatką
Możliwość naprawy	Wymienne śmigła i bateria
Zgodność	Dyrektywy CE, RoHS, R&TTE, EMC, niskiego napięcia

Często zadawane pytania - X-bee drone 5.2 Overmax

Jaki jest czas lotu drona X-bee drone 5.2?

Czas lotu wynosi do 10 minut na w pełni naładowanej baterii.

Ile czasu zajmuje naładowanie baterii drona?

Ładowanie trwa około 150 minut przy użyciu dołączonej ładowarki (0.6A).

Jak prawidłowo zamontować śmigła?

Każde śmigło jest oznaczone; zamontuj je na odpowiednich oznaczonych pozycjach na obudowach silników drona. Upewnij się, że są dobrze przymocowane.

Jak zsynchronizować drona z kontrolerem?

Włącz zarówno drona, jak i kontroler, a następnie przesuń lewy drążek do przodu, a potem do tyłu. Kontroler wyda sygnał dźwiękowy, a diody LED drona zaświecą się stabilnie.

Jak zamontować kamerę?

Wsuń kamerę w prowadnice na dronie, popchnij do przodu, aż zatrzaśnie się na miejscu, a następnie podłącz kabel kamery do portu drona.

Czy mogę używać smartfona jako ekranu FPV?

Tak. Pobierz aplikację LS-Model ze sklepu Play Store lub App Store. Podłącz telefon do sieci Wi-Fi WIFIUFO-xxxx (bez hasła), a następnie otwórz aplikację i dotknij 'PLAY'.

Czym jest tryb bezgłowy?

W trybie bezgłowym orientacja drona jest względna wobec pilota, a nie samego drona. Przesuń przycisk trybu bezgłowego w górę, aby włączyć; diody LED drona migają. Przesuń w dół, aby wyłączyć.

Jak wykonać obrót o 360 stopni?

Upewnij się, że dron znajduje się co najmniej 3 metry nad ziemią. Naciśnij prawy drążek, aby wejść w tryb flipa (kontroler wydaje sygnał dźwiękowy), a następnie przesuń prawy drążek w żądanym kierunku, aby wykonać obrót.

Czy ten dron jest odpowiedni dla początkujących?

Zalecany dla osób w wieku 14 lat i więcej. Początkujący powinni ćwiczyć pod nadzorem doświadczonego pilota. Użytkownicy poniżej 18 roku życia wymagają nadzoru osoby dorosłej.

Co zrobić, jeśli dron straci kontrolę lub dryfuje?

Najpierw wykonaj procedurę kalibracji: połóż drona na płaskiej powierzchni, przesuń oba drążki w górny lewy róg na 5 sekund. Upewnij się również, że synchronizacja jest prawidłowa, a bateria naładowana.

INSTRUKCJA OBSŁUGI X-bee drone 5.2 Overmax

** Produkt przeznaczony jest dla osób powyżej 14 roku życia**

● Tym, którzy dopiero zaczynąją przygodę z pilotowaniem dronów, sugerujemy kontakt z osobą o większym doświadczeniu w tej dziedzinie. Obstuga produktu przez użytkowników ponitej 18 roku życia powinna odbywać się wyłącznie pod nadzorem osób dorzystych.

● Celem niniejszych zaleceń jest ochrona zarówno somego produktu i osób z niego korzystających, jak i osób postronnych oraz ich mienia.

● Nieprawidłowa obsługa produktu może spowodować obrożenia osób oraz zniszczenie mienia.

PRODUKT PRZEZNACZONY DO UŻYTKU WEWNETRZNEGO I ZEWNETRZNEGO

● Niniejszy produkt przeznaczony jest do użytku wewnętrznego i zewnętrznego. Przed rozpoczęciem korzystania z produktu należy upewnić się, ze wybrany obszar jest wolny od przeszkód, a podczas sterowania zachowywać bezpieczną odległość od ludzi zwierząt.

● Nie należy korzystać z produktu w poblązu linii elektrycznych.

PRODUKT NALEŻY CHRONIĆ PRZED ZAMOCZENIEM Zarówno dron jak i jęga kontroler to urządzenia zbudowane z proczyjnych komponentów elektronicznych, dlatego też nie należy dopuścićdo ich zamoczenia. Kontakt z wodą, inną cieczą lub norażenie ich na działanie wilgoci mogą spowodować nieprawictowe działanie urządzeń lub ich uszkodzenie.

NIE NALEŻY WYSTAWIAĆ URZĄDZENIA NA DZIAŁANIE DESZCU ANI WILGOCI

ZALECENIA ODNOŚNIE BATERII

Aby uniknąć potencjolnego zagrożenia pożarowego, nie należy zwierać styków baterii, umieszcaźć ich w komorze niezgodnie z oznaczeniami polaryzacji, ani przekłuwać. Laciowanie akumulatora powinno odbywać się zawsze pod nadzorem osoby dorostej, w miejscu niedostąpnym dla dzieci.

● NIE NALEŻY MIESZAĆ BATERII NIKLOWO-KADMOWYCH Z ALKALICZNYMI

ZALECENIA DOTYCZĄCE BATERII NI-MH

● Upownij się, że batorio są zoinstałowano zgodnia z oznaczeniami polaryzacji [+ -]. NIE NALEŻY MIESZAĆ BATERII NIKLOWO-KADMOWYCH Z ALKALICZNYMIPRZEZNACZONYCH DO TEGO MIEJSCACH.

ZALECENIA DOTYCZĄCE BATERII LITOWO-POLIMEROWYCHW porównaniu z bateriami innego typu, baterie litowo-polimerowe obciązone są większym ryzykiem wystąpienia zdarzeń niepozadanych. Bordzo ważne jest, więc w ich przypadku przestrzeganie wszystkich wytycznych operacyjnych. Producent i sprzedażca nie ponoszą żadnej, odpowiedzialności za jakiełowiek szkody powstare w wyniku niewłościwogo użytkowania.Aby uniknąć ryzyka pożaru lub wybuchu należy używać wyłącznie ładowoniń załączonej w zestawie. NIE NALEŻY zgnictać, damontować, pość, ani umieszczaoł baterii w komorze niezgodnie z oznaczeniami polaryzacji.Aby uniknąć śpieć, nie należy dopuszczac do sylucacji, w których części metalowe słykaj się z biegunami baterii. POD ŻADNYM POZOREM NIE NALEŻY NICDY PRZEKŁUWAĆ BATERII, GDYŻ MOŻE TO ZWIĘKSZYĆ RZYKO POŻARU.Zadowanie akumulatora powinno odbywać się zowsze pod nadzorem osoby dorosłej, w miejscu nicodostępnym dla dzieci.W przypadku nietaturalnego nadmiemego nagrzewania się baterii lub akumulatorów należy nałychmiast zaprzestać ich używania oraz ładowania. W przechnym rozło może lo spowodować ich spuchnięcie, deformację lub wybuch zwięksając tym samnym ryzyko wystąpienia pożaru.*ŻUŻYTE BATERIE NALEŻY UTYLIZOWAĆ ZGODNIE Z LOKALNYMI PRZEPISAMI W PRZEZNACZONYCH DO TEGO MIEJSCACH. **NIE NALEŻY WYRZUCAĆ ZUŻYTYCH BATERII WRAZ Z ODPADAMI KOMUNALNYMI.LADUJACYCH SIĘ BATERII NIE NALEŻY POZOSTAWIAC BEZ NADZORU (NP. W NOCY)

PRODUKT NALEŻY TRZYMAĆ Z DALA OD OGNIA I ŻRÓDEŁ CIEPŁAZoalnie sterowane modele wykonane są z różnych rodzajów tworzyw sztucznych, podotnych na deformacje i uszkodzenia pod wpływem działania ekstemalnych temperatur (zarówno gorącą jak i zimna). Produktu nie należy, więc pozostałwać w miejscach, gdzie były on narazony na działanie ekstemalnych temperatur.POMOG OSOBY MAJĄCEJ DOŚWIADCZENIE W PILOTOWANIU DRONÓW, simia iz produkt ten może być trokłowany, jako zabawka, nie jest on przeznaczony dla osób poniżej

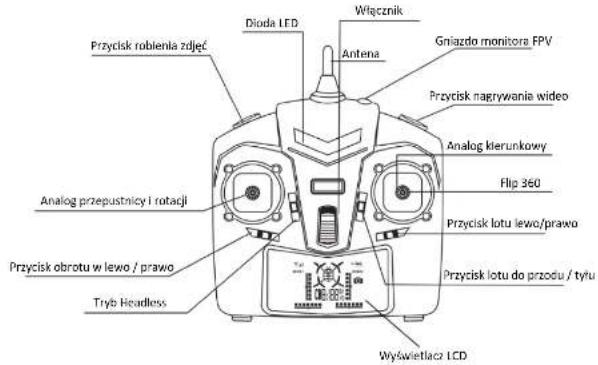

1. SCHEMAT KONTROLERA


PILOT WIFI

Użyj śrubokręta, aby otwarzyć pokrywę baterii.

W komorze baterii umieść 5 baterie typu AA. Upewnij się, że baterie są umieszczane zgodnie z oznaczeniami polaryzacji (+ -). NIE NALEŻY ŁĄCZYĆ ZE SOBA BATERII RÓŻNECO TYPU.

4. ŁADOWANIE AKUMULATORÓW

Uzyj załączonej do zestawu tadoworki, aby naładować akumulator drona.

** Do ładowania akumulatorów drona należy używać WYŁĄCZNIE ładowarki załączonej w zestowie.

Ładowanie akumulatora powinne odbywać się zawsze pod nadzerem osoby dorostej.

Wskaźnik LED

Zielony - świeci

Czerwony - świeci

Zależności pomiędzy typem balerii, czasem pracy na jednym cyklu oraz długością ładowania

Typ baterii	Specyfikacja baterii	Czas pracy	Czas ładowania
Akumulator litowo-polimerowy (Li-Poly)	7,4V 1000mAh	Czas lotu drona: do 10 minut	Okoto 150 minut (przy prądzie ładowania ok. 0,6A)
Bateria cynkowo-węglowa(jednorazowa)	1,5V(GP 15G R4P)	Czas pracy kontrolera(nadańika): 18 godzin	Jednorazowa (nie należy ładować)

5. MONTAŻ ORAZ DEMONTAŻ UCHWYTU FPV

Umieść końcówkę uchwytu FPV na antenie kontrolera, następnie za pomocą śrubokrętu dokręć śrubę.

Doorze dokręcony uchwyt jest gotowy do użycia. Do uchwytu można użyć urządzeń o maksymalnej wielkości 6"

Aby zdjęć uchwyt, odkręć śrubkę znajdująwcą się na końcówce uchwytu a następnie wysuń uchwyt z anteny.

6. OPIS MONITORA FPV ORAZ APLIKACJ NA URZADZENIA MOBILNE

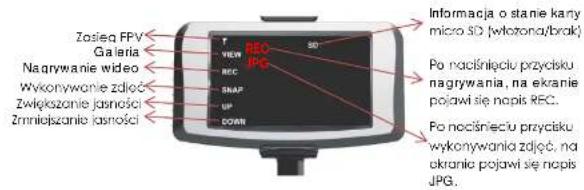

Monitor FPV:

Aby móc przeglądać galerie z poziomu monitora FPV należy włożyć do niego karle micro SD.

Po wejściu w galerie, dostępne będą następujące opcje:

VIEW (GALERIA)

DEL (USLIN)PLAY (ODTWÓRZ)BACK (POWRÓT)DOWN [DO DOŁU]UP (DO GÓRY)

BACK (POWRÓT)PRE (POPRZEDNI)NEXT [NASTĘPNY]

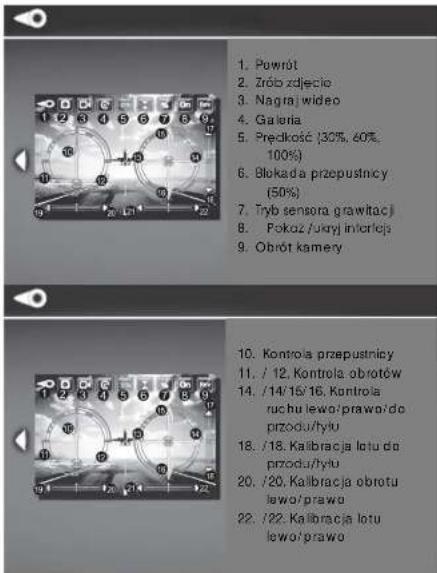

Monitor WIFI:

Aby użyć smartfonu z systemem android lub IOS jako ekron fpv należy:

Pobrać i zainstalować aplikację ze sklepu Play lub sklepu iOS o nazwie LS-Model
Włączyć w telefonie obsługę sieci WiFi
Wiączyć X-Bee Drone 5.2
Wyszukać w ustawienlach WIFI smartfonu, sieci o nazwie WIFIUFO-xxxx i połączyć się z nią (nasto nie jest wymagane)
Następnie należy wejść w zainstalowaną aplikację LS-Model i wyorać opcję PLAV

1. SYNCHRONIZACJA KONTROLERA | ODBIORNIKA RC

Zainstaluj i podłącz baterię do drona.

Zamknij obudowę baterii i uruchom X-Boe 5.2, przesuwając włącznik umieszczony na spodniej obudowie.

Włącz kontroler

Przesuń lewy analog do góry, następnie do dołu. Kontroler wyda sygnol dźwiękowy a diody drona zaczną świecić ciągłym światłem informując o poprawnie przeprowadzonej procedurze synchronizacji.

8. KALIBRACJA SILNIKÓW DRONA

Postaw X-Box Drone 5.2 na płaskiej pożomej powierzchni. Przestaw oba analogi do pozycji lewcy góry rog, tak jak na rysunku. Utrzymaj tą pozycję przez 5 sekund, diody LED drona mırugną kilka razy, po czym zaczną świecić nieprzerwanie. Następnie zwolnij analogi. Urządzenie jest gotowe do lotu.

9. URUCHAMIANIE I ZATRZYMYWANIE PRACY SILNIKÓW

Aby uruchomić silniki, przestaw lewy analog do pozycji lewy dolny róg oraz prawy analog do pozycji prawy dolny róg

Aby zatrzymać silniki po wyłądowaniu, przesuń lewy analog do pozycji dolnej i utrymają w tej pozycji do momentu wyłączenia silników (około 5 sekund)

10. KONTROLA LOTU

Kontrola lotu do góry / dotu	Przesuń analog przepustnicy do przodu, dron poleci do góry.Przesuń analog przepustnicy do tyłu, dron poleci do dotu.
Kontrola obrotu w lewo / prawo	Przesuń analog przepustnicy w lewo /prawo, dron obręci się w wybranym kierunku.
Kontrola lotu w lewo / prawo	Przesuń analog kierunkowy w lewo /prawo, dron poleci w wybranym kierunku.
Kontrola lotu do przodu / tyłu	Przesuń analog kierunkowy do przodu /tyłu, dron poleci w wybranym kierunku.
Kalibracja obrotów w lewo / prawo[IMAGE]	Naciśnij przycisk obrotów w lewo, jeślikierunku.
Kalibracja lotu w lewo / prawo	Naciśnij przycisk lotu w lewo, jeśli dron leci automatycznie w prawo.Naciśnij przycisk lotu w prawo, jeśli dron leci automatycznie w lewo.
Kalibracja lotu do przodu / tyłu	Naciśnij przycisk lotu do przodu, jeśli dron leci automatycznie do tyłu.Naciśnij przycisk lotu do tyłu, jeśli dron leci automatycznie do przodu.

11. FUNKCJE

Flip 360

Aby wykoncć akrobację 360 należy:

Upewnij się ze drona znojduje się minimum 3 metry nad ziemia

Naciśnij prawy analog, kontroler zacznie wydować sygnały dźwiękowe, informujące o getowości drona do wykonania ewolucji 360

Skieru prawy analog w lewo, prawo, góre lub dół, dron wykona akrobację w wybronym kierunku, po czym powróci do pozycji lotu.

Funkcja akvobacje 360 nie zodziła gdy bateria jest rozładowana i diody drona bedą migać.

Tryb Headless

Naciśnij przycisk trybu Headless w górę. Diody drona zaczną migać, oznacza to, że jesteś w trybie HEADLESS.

Aby powrócić do zwykłego trybu, naciśnij trybu. Haciers w dół, diodu drone.

Informacja o rozładowanej baterii

Gdy dlody drona zaczną migać, oznoczać to będzie bardzo niski poziom naradowania baterii. W takiej sytuacji należy wyłądować i wymienić baterię. Jeśli nie zostaną podjęte działania łądowania, dron wystąuje automatycznie w miejscu gdzie bateria będzie najbardziej roztadowans.

12. MONTAŽ I DEMONTAŽ KAMERY

Aby zamontować kamerę na dronie, wsuń ją w prowaoniki i dociśnij w kierunku do przodu drona [jak na zdjęciu], słyszalne będą załrzaski kamery.

Podłącz przewód kamery do gniazda znajdującego się na obudowie drona. Tak zamontowana kamera jest gotowa do użycia.

Aby zdemontować kamere, odepnji przewód kamery z gniazda i przesuń ją w kierunku do tytu drona, następnie wyjmij kamere z prowadników.

13. MONTAŻ ŚMIGIEL

Aby dron latał prawidłowo, należy wymieniać śmigła według podanego schemotu:

Front = Przód. Back = Tyl
