X-bee drone 5.2 - Dron Overmax - Ingyenes használati útmutató

Terméktípus	Drón (Quadcopter)
Márka	Overmax
Modell	X-bee drone 5.2
Használat célja	Beltéri és kültéri (14 éves kor felett)
Repülési idő	Akár 10 perc
Akkumulátor típus	Újratölthető Li-Polimer 7,4V 1000mAh
Akkumulátor töltési ideje	Körülbelül 150 perc (0,6A)
Távirányító táplálása	5 x AA elem (nem tartozék)
FPV funkció	Wi-Fi okostelefonos alkalmazás (LS-Model) vagy beépített FPV monitor (micro SD foglalat)
Kamera	Eltávolítható, vezetősín és kábel segítségével felszerelhető
Speciális funkciók	360 fokos bukfenc, Fej nélküli mód, Kalibrálás
Propeller felszerelése	Jelölt propellerek a drón jelöléseivel összhangban
Szinkronizálás	Mozgassa a bal botot előre/hátra sípolásig
Biztonsági funkciók	Automatikus leszállás kritikus akkumulátorszintnél, alacsony akkumulátor LED villogás
Tárolás	Tartsa távol hőtől és nedvességtől
Gondozás és tisztítás	Kerülje a víznek való kitettséget; törölje száraz ruhával
Javíthatóság	Cserélhető propellerek és akkumulátor
Megfelelőség	CE, RoHS, R&TTE, EMC, Kisfeszültségű irányelvek

Gyakran ismételt kérdések - X-bee drone 5.2 Overmax

Mennyi az X-bee drone 5.2 repülési ideje?

A repülési idő egy teljesen feltöltött akkumulátorral akár 10 perc.

Mennyi időbe telik feltölteni a drón akkumulátorát?

A töltés körülbelül 150 percet vesz igénybe a mellékelt töltővel (0,6A).

Hogyan kell helyesen felszerelni a propellereket?

Minden propeller jelölt; szerelje fel őket a drón motorházain lévő megfelelő jelölt helyekre. Ügyeljen, hogy szorosan rögzítve legyenek.

Hogyan szinkronizáljuk a drónt a távirányítóval?

Kapcsolja be a drónt és a távirányítót, majd mozgassa a bal botot előre, majd hátra. A távirányító sípolni fog, és a drón LED-jei folyamatosan világítanak.

Hogyan szereljem fel a kamerát?

Csúsztassa be a kamerát a drón vezetősínjeibe, tolja előre, amíg bepattan, majd csatlakoztassa a kamera kábelét a drón portjába.

Használhatom az okostelefonomat FPV képernyőként?

Igen. Töltse le a LS-Model alkalmazást a Play Store-ból vagy App Store-ból. Csatlakoztassa telefonját a WIFIUFO-xxxx Wi-Fi hálózathoz (nincs jelszó), majd nyissa meg az alkalmazást, és érintse meg a 'PLAY' gombot.

Mi az a fej nélküli mód?

Fej nélküli módban a drón tájolása a pilótához viszonyítva történik, nem a drónhoz. Csúsztassa fel a Fej nélküli mód gombot az engedélyezéséhez; a drón LED-jei villognak. Csúsztassa le a letiltáshoz.

Hogyan hajtsunk végre 360 fokos bukfencet?

Győződjön meg róla, hogy a drón legalább 3 méter magasan van a talaj felett. Nyomja meg a jobb botot a bukó módba lépéshez (a távirányító sípol), majd mozgassa a jobb botot a kívánt irányba a bukfenc végrehajtásához.

Ez a drón alkalmas kezdőknek?

Ajánlott 14 éves kortól. Kezdők tapasztalt pilóta felügyelete mellett gyakoroljanak. 18 év alattiak felnőtt felügyeletet igényelnek.

Mit tegyek, ha a drón irányíthatatlanná válik vagy sodródik?

Először hajtsa végre a kalibrálási eljárást: helyezze a drónt egy sík felületre, mozgassa mindkét botot balra felfelé 5 másodpercig. Győződjön meg arról is, hogy a szinkronizálás megfelelő, és az akkumulátor fel van töltve.

HASZNÁLATI ÚTMUTATÓ X-bee drone 5.2 Overmax

** A termék 14 éven felülieknek készült **

● Ha nem tudja, hogy repül a készülék, kérjük, vegye fel a kapcsolatot olyan személyel,aki ludja és mindig szülői felügyelet alatt hasznóljak készüléket. 18 év alattiak mindig szölői felügyelet mellett hisznúják a készüléket

● A biztonsági figyelmeztetések nemcsak a repólő megóvásóra, honem az őn biztonság érdekeit is szolgálják.

● Nem megfelelő működés/működhetés sérülést és anyagi kárt okozhat.

SPECIÁLIS KÜL & BELIÉRI HASZNÁLAT

● A terméket lehet kül-, és beltären egyaránt használni.

● Kérjük, mindig úgyeljen a repülősi környezetre, arra hogy ne legyen semmilyen akadály és mindig tortson megfelelő távolságot az emberektől, álloroktól.

● Ne hasznája elektromos vezelékek közelében.

ÖVJA A TERMÉKET A NEDVESSEĞTÖL

Mind a drón, mind a távszabályozója preczlós elektronikol eszköz. Ezért szökséges őket övni a nedvossögól. Bármilyan vízzel való érnilkozés vagy nedvossög a készülék hibós működését vagy hibáját eredményezheti.

NE HASZNÁLJA ESŐBEN VAGY NEDVESSEĞGBEN.

AKKUMULÁTOR HASZNÁLATA

A potencidális törveszély elkerülése érdekében, kérjük, ne zárja rövidre vagy ne cserélje meg a polaritásokat. Az elemek törtését mindig felügyelet alatt végeze, és gyerektől távol tartsa.

● NE KEVERJEN NI-CAD ÉS ALKÁLI ELEMEKET

BIZTONSÁCI RIG YELMEZTIETÉSEK NIMH AKKUMULÁTOR ESETÉN

● Győződjön meg róla, hogy az elemeket helyesen. megfelelő polaritássol (+-) helyezte be.

● NE KEVERJEN NI-CAD & ALKÁLI ELEMEKET

BIZTONSÁGI FIGYELMEZTETÉSEK LI -POLYMER AKKUMULÁTOR ESETÉN

A Li Polymer elemeknek magasabb a működési kockázatuk, mint más elemeknek, ezért kérjük, hogy lokozottan ügyeljen annak használatakor. Gyártó és forgalmazó nem vállal felelősséget a véletlenségből és nem megfelelő használatból eredő károkért.

- NE HASZNÁLJON más töltőt. Csok a mellékelt töltőt használja a robberás és tűzveszély ekerülése érdekében. NE törje össze, égesse el vagy fordítsa meg a polaritást.

- Kerülje az olyan fémes anyagokat, amik kapcsolatba léphetnek az elemek polaritásával, és ez által rövidzárlatot okozhatnak. *SOHA NE SÉRTSE FEL AZ ELEMEKET, MERT TÜZ KELETKEZHET.

- Az elemek tölltését mindig folygyelet alatt végezze, és gyermektő távol lartsa.

- Kérjük, azonnal hagyja abba az elemek használatát vagy töllését, ha az elemek hómérséklete szokatlanul megemelkedik. Az elemek további használata robbanáshoz, deformálódáshoz vagy tűzhöz vezethet.

KÉRJÜK, HOGY A LEMERÜLT ELEMEK A TÖRVÉNYI ELŐÍRÁSOKNAK MEGFELELŐEN HELYEZZE EL.

NE DOBJA A SZEMETESBE AZ ELEMEKET. NE TÖLTSE AZ ELEMEKET EGÉSZ É JJELEN KERESZTÜL SAFETY NOTES FOR LI-POLYMER BATTERIES

TARTSA TÁVOL A MELEGTÓL

Az R/C modellek kölönböző műcanyagből vannak, melyek extrém magas hő vagy hideg hatására deformálódnak. Ne tárolja a készüléket közvetlen melegnek és hidegnek kitév

TAPASZTALT PILÓTA SEGÍTSÉGE AJÁNLOTT

A Quadcopter egy játék, mely 14 éven felüli gyermekeknek készült. Kezdetben kis tanulóköröket kell elsajáttani, míg gyakorlott pilóta nem lesz a játékos. Célszerű egy tapasztalt pilóta segítségét kémi.

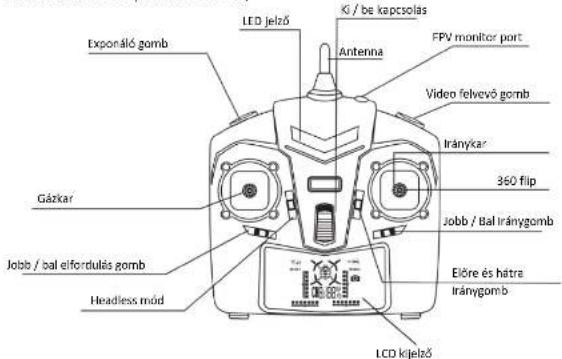

1. TÁVIRÁNYÍTÓ (TRANSZMITTER)


Wi-Fi távirányitó

(Mobiltelefon nem tartozék)

FPV távirányító

(FPV kijelző tartozék)

3. ELEM TELEPÍTÉSE A TÁVIRÁNYÍTÓBA (TRANSZMITTERBE)

Csavarhúzóval nyissa ki az elemfedelet.

Helyezzen be 5 „AAA“ elemet az elemtartába. Ügyeljen a megfelelő polantásra (+ -). NE KEVERJEN KÜLÖNBÖZÖ TÍPUSÚ ELEMEKET

Zárja vissza a fedelet.

1. ELEMEK TÖLTÉSE

Használja a mellékelt töltöt a drón elemelnek töltéséhez.

** CSAK a mollékott töltő! használja a töltéshez. Az elemek töltését mindig szölői felögyelet alatt és gyermekektői távol kell végezni.

LED jelzőfény

Zöld – villágít	Piros – villágít
Töltes befejeződött	Töltés...

Akkumulátorok használata és hozzávetőleges töltési idejük

Akkumulátor tipusa	Akkumulátor specifikációja	Használati idő egyszerűt töltéssel	Töltési idő
Újrcótólhető íthium-polymer elem (Li-Poy)	7.4V 1000mAh	Drón ropúlési ideje: max. 10 perc	Kb. 150 perc (töltési feszültség kb. 0.6A)
Zinc-carbon elem(Nem újrcótólhető)	1.5V(GP 15G R4P)	Távirányító(transmitter)használatií ideje:15 óra	Nem újrcótólhető (ne töltse)

5. FPV TARTÓ TELEPÍTÉSE / ELTÁVOLÍTÁSA

Helyezze az FPV tartó egyik végét a távirányító antennára, majd a csavamhúzóval húzza meg.

Ha a tartó megfelelően lett telep tve és biztonságos, akkor használhatja. A tartó kompatibilis bármely max. 6 coll átmérőjű készülékkel.

A tartó eltávolitásához csavarozza ki és húzza ki az antennából.

6. FPV MONITOR ÉS MOBIL ALKALMAZÁS LEÍRÁSA

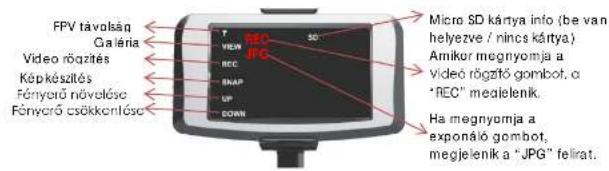

FPV MONITOR:

Ha szeretne böngészni a galériábal az FPV monitoron, kérjük, helyezzen be micro SD kártyát a monitor micro SD portjába.

A galéria tulajdonságal, funkciói a következőek:

WI-FI MONITOR:

Az Android vagy iOS rendszerű okostelefonok FPV kijelzőként való használata:

Tõltse le az „LS-Model“ alkalmazást a “Play” éruházból vagy az „App store“-ból és telepítse.
Engedélyezze a Wi-Fi-t a mobiltelefonján.
Kapcsolja be a X-Bee Drone 5.2-t.

Az okostelefon WIFI beállításai között keressen rá és csatlakozzon a WIFIUFO-xxxx nevű hálózathoz íjelszó nem szükségos.
Futassa a telepitett LS-Model alkalmazást és érintse meg a "PLAY"-t
Az okostelefon kijelzőjén megjelenik a drón kamerájának élő képe.

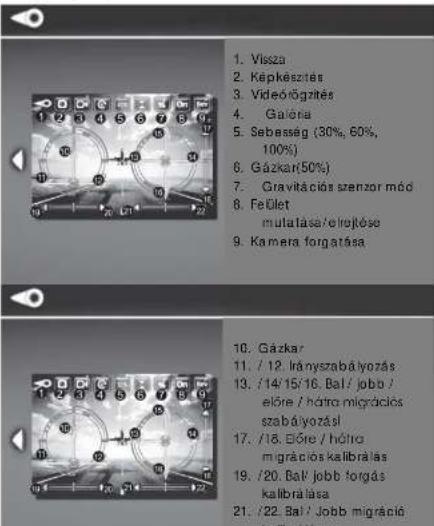

LS-Model alkalmazás gombjainak bemutatásaon:

7. TÁVIRÁNYÍTÓ (TRANSZMITTER) ÉS A VEVÕEGYSÉG SZINKRONIZÁCIÓJA

Helyezzen be és csatlakozlassa a drónhoz az elemeket.

Zárja be az akkumulátorfedőt és kapcsolja be az X-Bee 5.2-t a Power kapcsoló mozgatásával

Kapcsolja be a távirányítót.

Mozgasso a bal kart előre, majd hátrc. A távirányító beep hangot fog kiadni és a drón LED fényei elkezdenek villogni, mely jelzi a helyes szinkronizációt.

8. DRÓN MOTORJÁNAK KALIBRÁLÁSA

Helyezse az X-Bee Drone 5.2.1 sima és egyenletes felületre. Mozgassa mindkeltő karl a bő felő poziclóba, ahogy a képen lótható. Tartsa ezt a poziclót 5 másodipercig. A drón LED tényei néhányszor vilogni fognak, majd elkezdenek folyamatosan égni. Most már elangadheti a karckat – a drón kesz a repüésre.

9. MOTOR INDÍTÁSA / LEÁLLÍTÁSA

A motor elindításához mozgassa a balkart a bal alsó, a jinkart a jinkt aló azásáho

A motor leáttásához mozgassa a balkart lefelé és tartsa ott, mig a motor le nem áll (kb. 5 másodperc).

1. REPÜLÉS

Fel / le repülés	Mozgassa a gázkart előre a drón lefelé való reptetéséhez.Mozgassa a gázkart viszafelé a drón lefelé való reptetéséhez.
Balra / jobbra fordulás	Mozgassa a gázkart balra / jobbra a drón adott irányba való fordulásához.
Balra / jobbra repülés	Mozgassa az iránykart jobbra / balra az adott irányba való repüléshez.
Előre és hátra repülés	Mozgassa az iránykart előre / hátra az adott irányba való repüléshez.
Bal / jobb fordulás kalibrálása	Nyomja meg a 'Bal elforgás' gombot, ha drón automatikusan jobbra fordul.
Bal / jobb vezérő kalibrálása	Nyomja meg o "3ol vezérő" gombot, ha drón automatikusan jobbra tér el.Nyomja meg o "Jobb vezérő" gombot,ha a drón automatikusan balra tér el.
Előre / hátra vezérő kalibrálása

11. FUNKCIÓK

360 flip

360-lokos lordulat:
Győződjön meg róla, hogy drón
3 meter magason van a foldol.

Nyomja meg a jobb kart. A
taviranyito elkezd hangot kiadni,
mely jelzi, hogy a drón kész a 360
fokos fordulathoz.
Mozgassa a jobb kart elöre,
hátra, jobbra vagy baka a
fordulathoz a kvánt irányba. A
fordulat utan a dron
automatikusan visszalep a
hormai repules modba, 360-fakos fordulet oem beithsá vissu, je az
sakumutis toszint slacsony (drón LED tényei villognak).

Headless mód

Csúszlass a Headless mód gombot fellelé.

A drón LED fényei elkezdanek villogni, mely

jelzi a HEADLESS mód aktiválását.

Ha vissza szeretné állítani a drönt a nomál

módba, csúsztassa a Headless mód

gambot lefelé. A drón LED fényeinek

villorára laell

Alacsony akkumulátorszint jelzés

Ha a drón LED fényei elkezdenek villogni, akkor alacsony az akkumulátorszint. Szálljon le a készülékkel és legyen be új elemeket.

Ha nem lesz semmit, akkor a landolás automatikusan elndui, ha az akkumulatorszint kritikusan alcesony.

12. KAMERA TELEPÍTÉSE/LESZERELÈSE

Kamera csatlakoztatásához csúsztassa a jelzett irányba (ahogy a képen látható). mig kattanást nem hall.

Csatlakoztassa a kamera kabelét a drón házának portjához. A kamera kész a használatra.

A kamera leszerelóséhez, először ki kell húznia a kábelt a portból, majd utána a kamerát hátrafelé le kell húznia.

13. PROPELLER SZERELÉSE

A megfelelő repülés érdekében a drónhoz a propelereket helyesen kell rögzíteni – lásd alábbi kép:

Mindegyik propeller meg van jelöve. A megfeiölöl jelölés is fel van füntetve a drön LED-jelnek védő
