| Tip produs | Mașină de tăiat înaltă cu acumulator |
| Model | HTA 150.0 |
| Marcă | STIHL |
| Greutate (fără acumulator) | 4,7 kg |
| Acumulatoare permise | STIHL AP, STIHL AR |
| Capacitate rezervor ulei | 220 cm³ (0,22 l) |
| Grad de protecție electrică | IPX4 (Protecție împotriva stropilor de apă) |
| Pasul lanțului | 3/8" P sau 1/4" P |
| Lungimi șină de ghidare | 25 cm, 30 cm, 35 cm (3/8" P); 30 cm (1/4" P) |
| Nivel de presiune sonoră LpA (3/8" P) | 94 dB(A) |
| Nivel de presiune sonoră LpA (1/4" P) | 89 dB(A) |
| Nivel de putere sonoră LwA (3/8" P) | 100 dB(A) |
| Nivel de putere sonoră LwA (1/4" P) | 96 dB(A) |
| Valoare vibrații (mâner de operare) | 4,8 m/s² (cu mâner înconjurător: 5,6 m/s²) |
| Interfață radio Bluetooth® | Da (cu acumulatoare compatibile) |
| Raza de semnal Bluetooth | aprox. 10 m |
| Interval de temperatură recomandat (utilizare) | -10 °C până la +40 °C |
| Temperatură ambientală max. (depozitare) | -20 °C până la +50 °C |
| Pinion lanț | 7 dinți (3/8" P) sau 8 dinți (1/4" P) |
| Accesorii incluse | Șină de ghidare, lanț de ferăstrău, protecție lanț, ochi de transport, picior de sprijin (în funcție de piață) |
Întrebări frecvente - HTA 150.0 STIHL
Întrebările utilizatorilor despre HTA 150.0 STIHL
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Tăietoare de gard viu în format PDF gratuit! Găsiți manualul dvs. HTA 150.0 - STIHL și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. HTA 150.0 mărcii STIHL.
MANUAL DE UTILIZARE HTA 150.0 STIHL
1 Prefață.... 163
2 Informații referitoare la acest Manual de instructiuni....164
3 Cuprins....165
4 Instructiuni de siguranță....168
5 Pregătirea emondorului de înălțime pentru utilizare....175
6 Încărcarea bateriei și a LED-urilor.... 176
7 Activarea și dezactivarea interfeței radio Bluetooth®.... 176
8 Asamblarea emondorului de înălțime..... 176
9 Introducerea și scoaterea bateriei.....180
10 Pornirea și oprirea emondorului de înălțime 180
11 Verificarea emondorului de înălțime și a acumulatorului....181
12 Operarea emondorului de înălțime...... 183
13 După lucru....185
14 Transportarea.... 185
15 Stocarea....185
16 Curățare.... 186
17 Întreținere....186
18 Reparare.... 187
19 Depanare.... 187
20 Date tehnice....189
21 Combinatii ale șinei portlanț și lanțului de ferăstrău....191
22 Combinatie de sisteme de susținere..... 191
23 Piese de schimb și accesorii....191
24 Eliminare.... 192
25 Declaratie de conformitate EU.... 192
26 Declaratia de conformitate UKCA.... 192
27 Instructiuni generale de siguranță pentru
electrounelte.... 193
1 Prefață
Stimată clientă, stimate client,
ne bucurăm că ați ales STIHL. Dezvoltăm și executăm produsele noastre în calitate de vârf, conform nevoilor clienților noștri. În felul acesta iau
naştere produse de mare fiabilitate chiar și în condiții de solicitare extremă.
STIHL înseamnă calitate de vârf și în domeniul de service. Atelierele noastre de specialitate oferă consiliere și instrucțiuni competente, dar și o cuprinzătoare asistență tehnică.
Compania STIHL se angajează în mod expres să protejeze natura. Aceste instrucțiuni de utilizare sunt concepute pentru a vă ajuta la utilizarea sigură și ecologică a produsului dumneavoastră STIHL pe o durată lungă de exploatare.
Vă multumim pentru încredere și vă dorim multă bucurie la utilizarea produsului dumneavoastră STIHL.
Dr. Nikolas Stihl
IMPORTANT! ÎNAINTE DE UTILIZARE, CITIȚI ȘI PĂSTRATI INSTRUCTIUNILE.
2 Informații referitoare la acest Manual de instrucțiuni
2.1 Documente valabile
Sunt valabile prevederile locale privitoare la securitate.
În plus față de acest Manual cu Instrucțiuni, citiți, înțelegeti și păstrați următoarele documente:

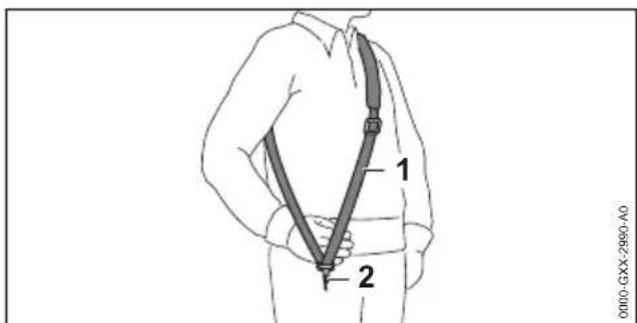

- Manualul de utilizare al sistemului de transport folosit
- Manualul de utilizare al accumulatorului STIHL AR
- Manual de instrucțiuni "borsetă AP cu cablu electric"
- Instructiunile de siguranță ale accumulatorului STIHL AP
- Instrucțiuni de utilizare pentru încărcătoare STIHL AL 101, 301, 301-4, 500
- Informații privind siguranța pentru acumulatoarele și produsele STIHL cu accumulator încorporat: www.stihl.com/safety-data-sheets
Informații suplimentare referitoare la STIHL connected, produse compatibile și întrebări frecvente sunt disponibile la www.connect.stihl.com sau pot fi obținute din partea unui distribuitor STIHL.
Denumirea și simbolul Bluetooth® (logo-uri) sunt mărci înregistrate și proprietatea Bluetooth SIG, Inc. Orice utilizare a acestei denumiri/simbol de către STIHL se realizează sub licență.
Accumulatoarele cu sunt echipate cu o interfață radio Bluetooth®. Trebuie avute în vedere limitările locale în utilizare (de exemplu în avioane sau în spitale).
2.2 Identificarea Notelor de avertizare din text
AVERTISMENT
■ Această notă poate indica pericolele care au ca rezultat răniri grave sau decese.
▶ Măsurile specificate pot împiedica rănirile grave sau decesele.
INDICATIE
■ Această notă indică pericolele care pot avea ca rezultat avarierea bunurilor.
- Măsurile specificate pot împiedica avarierea bunurilor.
2.3 Simboluri în text
Acest simbol se referă la un capitol din aceste instrucțiuni de folosire.
3 Cuprins

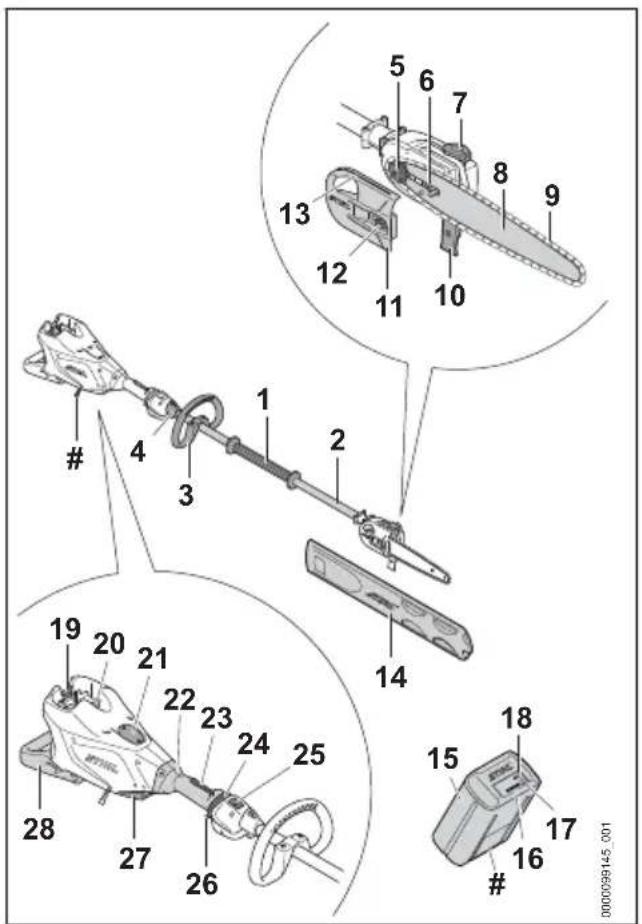

3.1 Emondorul STIHL HTA 150.0 și acumulatorul
1 Furtunul mânerului
Furtunul mânerului servește la susținerea și ghidarea emondorului.
2 Tijă
Tija conectează toate componentele.

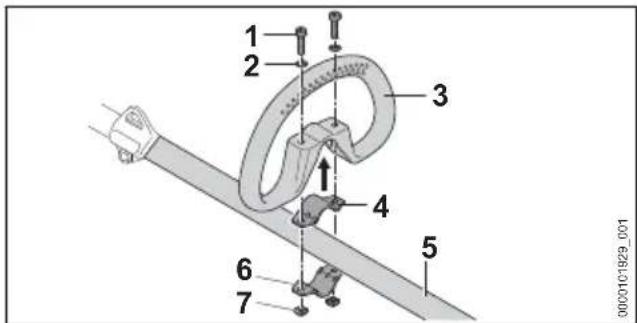

3 Mâner circular (este inclus în pachetul de livrare, în funcție de piată)
Mânerul circular servește la susținerea și ghi- darea motocoasei.

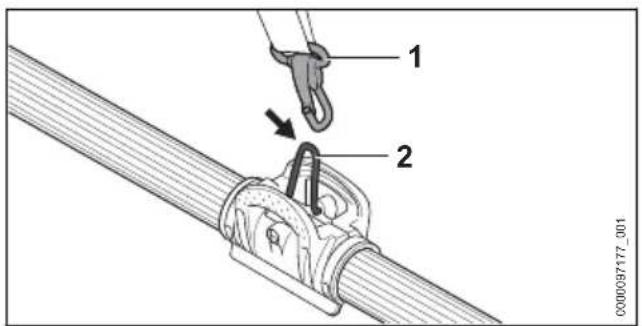

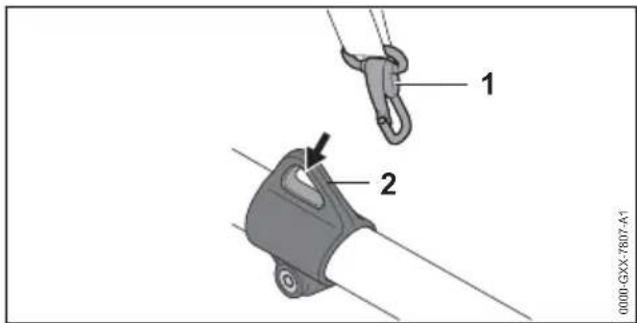

4 Inel de susținere
Inelul de susținere servește la agățarea sistemului de transport.

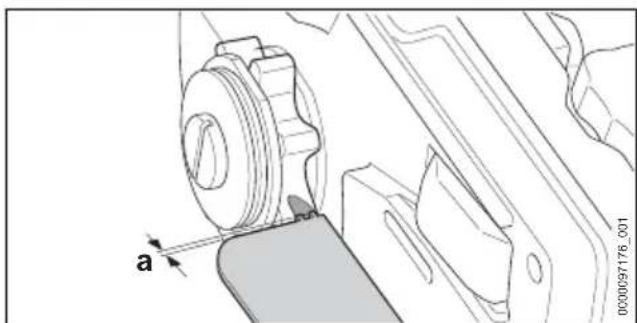

5 Roată de lant
Roată de lant acționează lantul fierăstrăului.

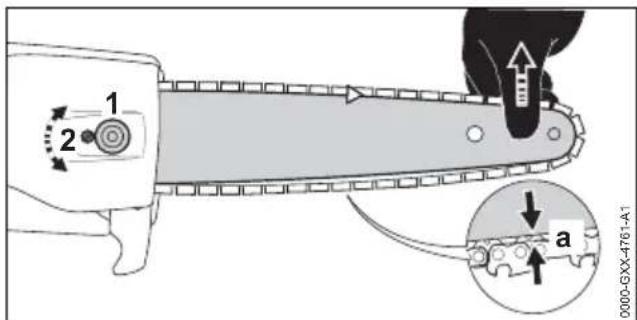

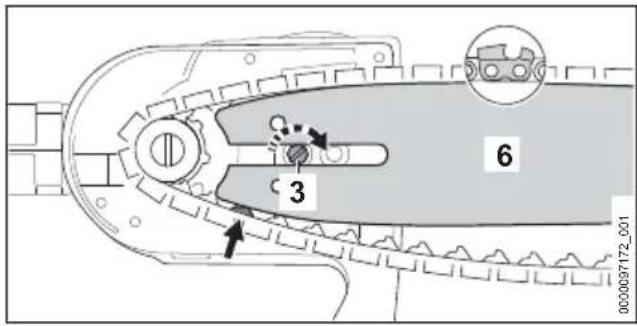

6 Šurub de tensionare
Şurubul de tensionare serveşte la reglarea tensionării lanțului.

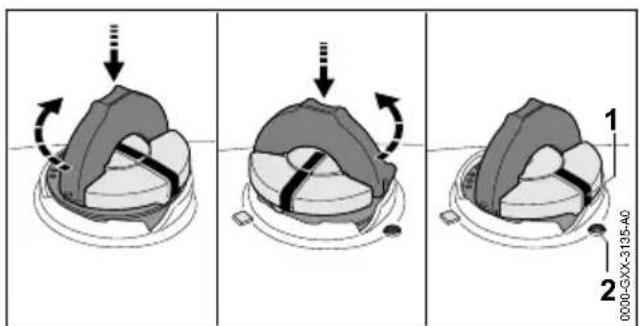

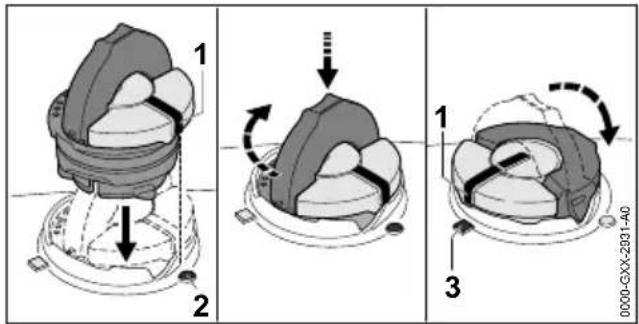

7 Capacul rezervorului de ulei
Capacul rezervorului de ulei închide rezervorul de ulei.

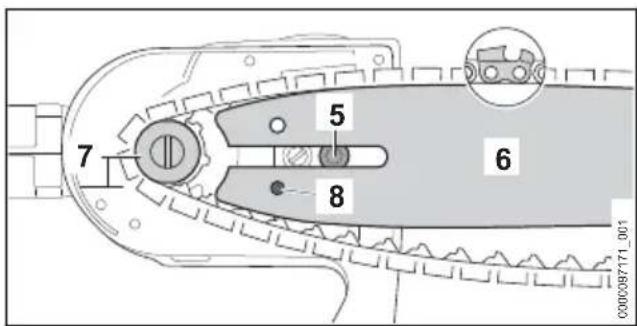

8 Sină port-lanț
Şina port-lanț ghidează lanțul fierăstrăului.

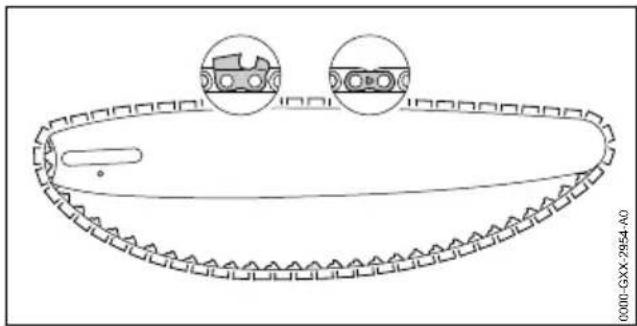

9 Lanțul fierăstrăului
Lanțul fierăstrăului taie lemnul.

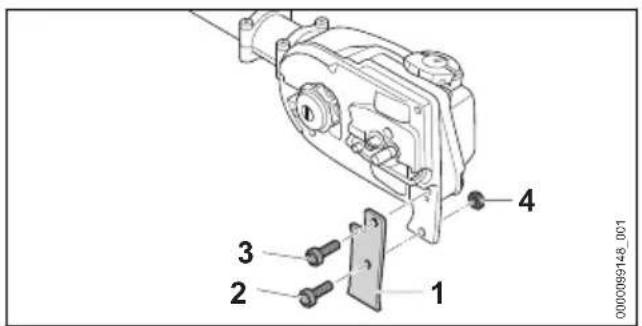

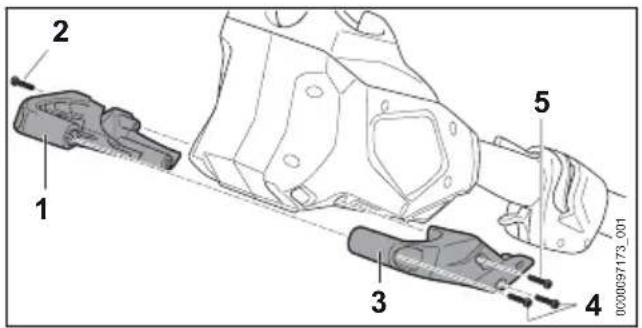

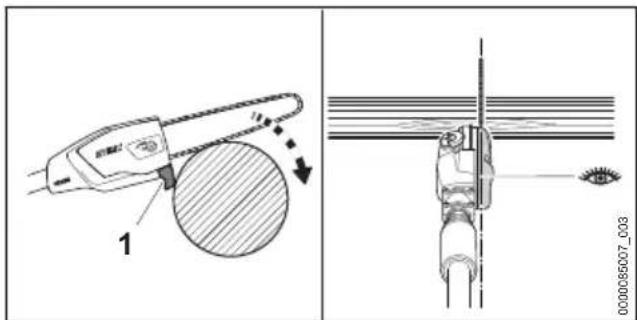

10 Opritor (este inclus în pachetul de livrare, în funcție de piață)
În timpul lucrului, opritorul sprijină emondorul pe lemn.

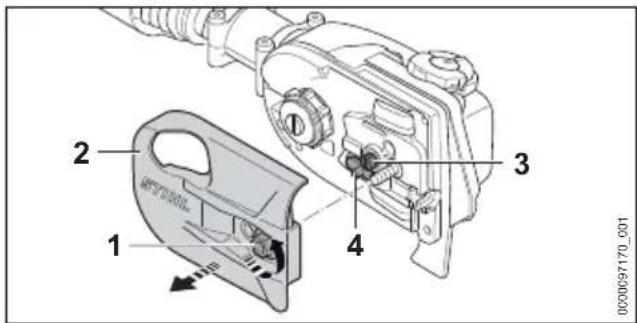

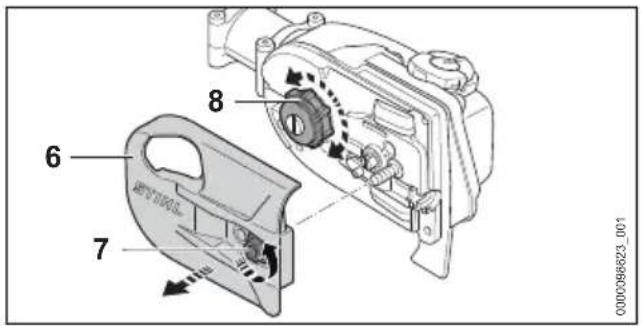

11 Capacul roții de lant
Capacul roții de lant acoperă roată de lant și fixează șina port-lanț pe emondor.
12 Piuliţă
Piulița fluture fixează capacul roții de lanț pe emondor.
13 Bară gradată
Lanțul fierăstrăului se poate poziționa în mod precis cu bara gradată.

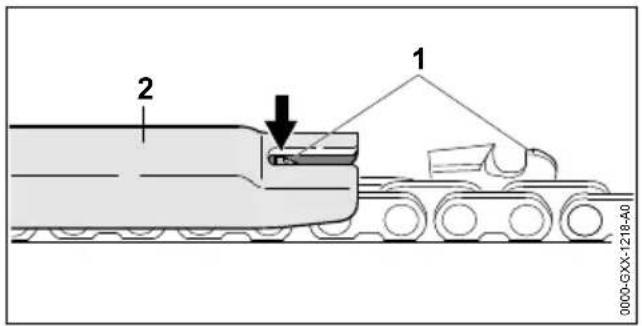

14 Apărătoare de Ianț
Apărătoarea de lanț protejează față de contactul cu lanțul fierăstrăului.
15 Acumulator
Accumulatorul furnizează electricitate emondorului.

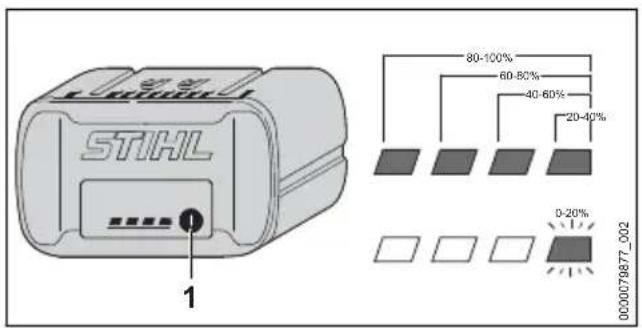

16 LED-uri
LED-urile indică starea de încărcare a acumulatorului și defecțiunile.
17 Butonul
Butonul actionat prin apăsare activează LEDurile de pe accumulator. Activează și dezactivează interfața radio Bluetooth® (dacă este prezentă).
18 LED „BLUETOOTH®“ (doar pentru acumulatoare cu Ⓑ)
LED-ul indică activarea și dezactivarea funcției radio Bluetooth®.

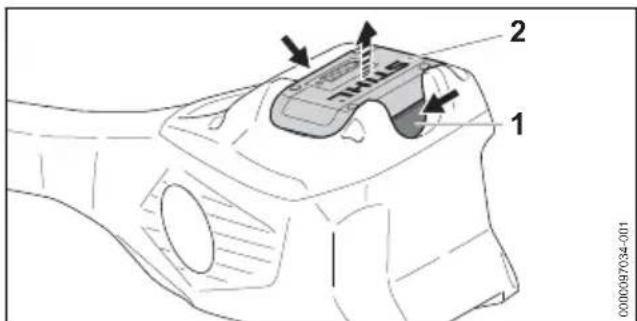

19 Manetă de blocare
Maneta de blocare blochează accumulatorul în compartimentul accumulatorului.
20 Compartimentul accumulatorului
Compartimentul accumulatorului adăpostește acumulatorul.
română 3 Cuprins
21 Capac ^11
Capacul are rolul unui locțiitor pentru un Smart Connector 2 A.

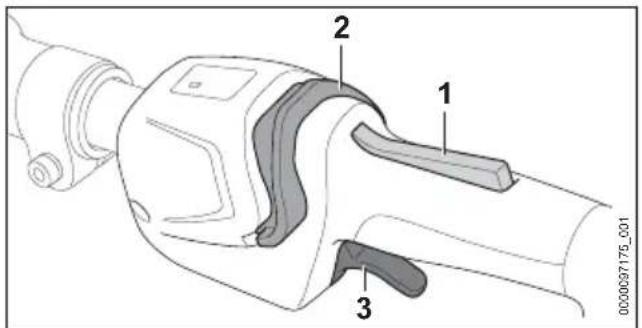

22 Mâner de comandă
Mânerul de comandă servește la comanda, susținerea și ghidarea emondorului.
23 Blocatorul manetei de cuplare
Blocatorul manetei de cuplare deblochează maneta de actionare.
24 Cursor de deblocare
Cursorul de deblocare servește la pornirea emondorului.
25 LED-ul
LED-ul indică starea emondorului.
26 Manetă de actionare
Maneta de actionare pornește și oprește emondorul.

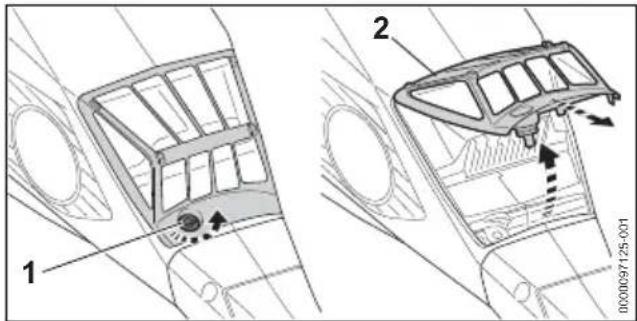

27 Filtrul de aer
Filtrul de aer filtrează aerul aspirat de către motor.
28 Picion de reazem
Piciorul de reazem serveşte la aşezarea emondorului pe podea.
# Plăcuță de identificare cu seria mașinii

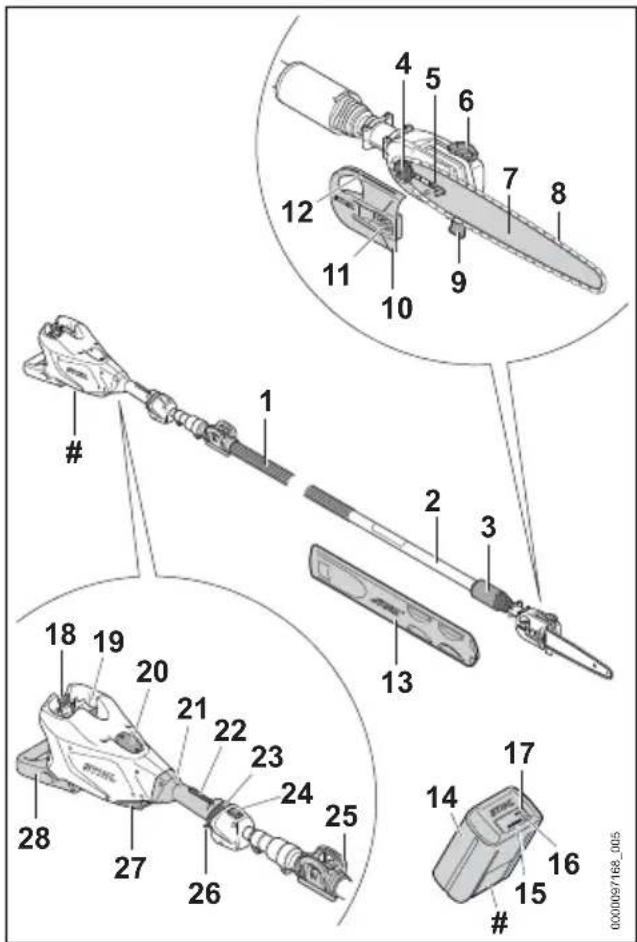

3.2 Emondorul STIHL HTA 160.0 și acumulatorul
1 Furtunul mânerului
Furtunul mânerului servește la susținerea și ghidarea emondorului.
2 Tijă
Tija conectează toate componentele.

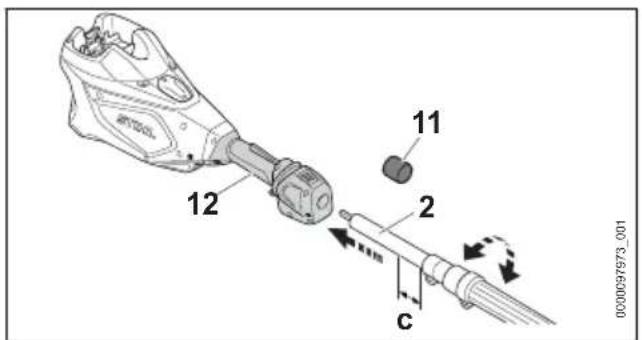

3 Piulița de strângere
Piulița de strângere servește la reglarea lun-gimii tijei.
4 Roată de lant
Roată de lant acționează lantul fierăstrăului.
5 Šurub de tensionare
Şurubul de tensionare serveşte la reglarea tensionării lanțului.
6 Capacul rezervorului de ulei
Capacul rezervorului de ulei închide rezervorul de ulei.
7 Sină port-lanț
Şina port-lanț ghidează lanțul fierăstrăului.
3 Cuprins română
8 Lanțul fierăstrăului
Lanțul fierăstrăului taie lemnul.
9 Opritor
În timpul lucrului, opritorul sprijină emondorul pe lemn.
10 Capacul roții de lant
Capacul roții de lanț acoperă roată de lanț și fixează șina port-lanț pe emondor.
11 Piuliţă
Piulița fluture fixează capacul roții de lanț pe emondor.
12 Bară gradată
Lanțul fierăstrăului se poate poziționa în mod precis cu bara gradată.
13 Apărătoare de lant
Apărătoarea de lanț protejează față de contactul cu lanțul fierăstrăului.
14 Acumulator
Accumulatorul furnizează electricitate emondorului.
15 LED-uri
LED-urile indică starea de încărcare a acumulatorului și defecțiunile.
16 Butonul
Butonul acționat prin apăsare activează LED-urile de pe acumulator. Activează și dezactivează interfața radio Bluetooth® (dacă este prezentă).
17 LED „BLUETOOTH®“ (doar pentru acumulatoare cu Ⓑ)
LED-ul indică activarea și dezactivarea funcției radio Bluetooth®.
18 Manetă de blocare
Maneta de blocare blochează accumulatorul în compartimentul accumulatorului.
19 Compartimentul accumulatorului
Compartimentul accumulatorului adăpostește acumulatorul.
20 Capac ^12
Capacul are rolul unui locțiitor pentru un Smart Connector 2 A.
21 Mâner de comandă
Mânerul de comandă servește la comanda, susținerea și ghidarea emondorului.
22 Blocatorul manetei de cuplare
Blocatorul manetei de cuplare deblochează maneta de acționare.
23 Cursor de deblocare
Cursorul de deblocare servește la pornirea emondorului.
24 LED-ul
LED-ul indică starea emondorului.

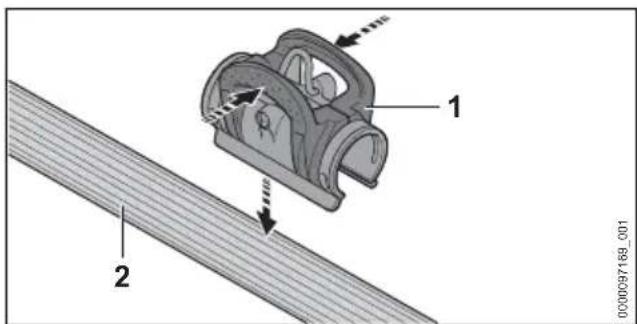

25 Clapete
Clapetele servesc la agățarea sistemului de transport.
26 Manetă de actionare
Maneta de actionare pornește și oprește emondorul.
27 Filtrul de aer
Filtrul de aer filtrează aerul aspirat de către motor.
28 Picion de reazem
Piciorul de reazem servește la așezarea emondorului pe podea.
# Plăcuță de identificare cu seria mașinii
3.3 Simboluri
Pot exista simboluri pe emondor și pe acumulator, iar acestea semnifică următoarele:
În această poziție, piulița de fixare este deschisă. Tija poate fi scoasă.
În această poziție, piulița de fixare este închisă. Nu este posibilă scoaterea tijei.
Acest simbol indică rezervorul de ulei pentru uleiul adeziv pentru lanțurile fierăstrăului.

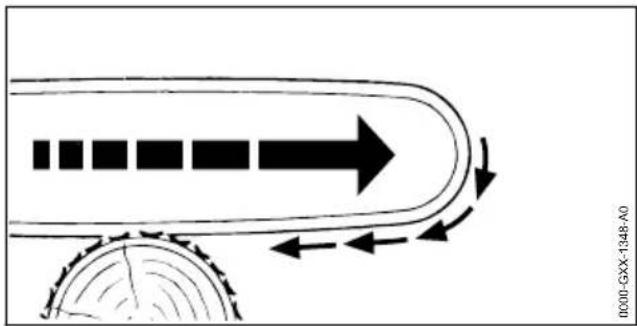

Acest simbol indică sensul de rotație a lanțului de ferăstrău.
Sens de rotație pentru întinderea lanțului de ferăstrău
1 LED aprins roşu. Acumulatorul este prea fierbinte sau prea rece.
Acest simbol marchează cursorul de deblocare.
4 LED-uri luminează intermitent roşu. Defecțiune la accumulator.
Acumulatorul are o interfață radio Bluetooth® și poate fi conectat la aplicația STIHL connected app.
română 4 Instrucțiuni de siguranță
Informația de lângă simbol indică conținutul de energie al accumulatorului, conform specificațiilor din partea producătorului de celule. Conținutul de energie aflat la dispoziție pentru utilizare este mai mic.
Nu aruncați produsul la gunoiul menajer.
4 Instructiuni de siguranță
4.1 Simboluri de avertizare
Simbolurile de avertizare de pe emondorul de înălțime sau accumulator semnifică următoarele:
Respectați instrucțiunile de siguranță și măsurile în legătură cu acestea.
Citiți, aprofundați și păstrați instrucțiunile de utilizare.
Purtați ochelari de protecție, cască de protecție și cască de protecție auditivă.
Purtați mănuși de protectie.
Păstrați distanța de siguranță.
Scoateți acumulatorul în timpul pauzelor de lucru, transportului, depozitării, lucrărilor de întreținere sau reparare.
Protejați acumulatorul de căldură și de foc.
Nu cufundati accumulatorul în lichide.
4.2 Utilizare conform destinației
Emondorul STIHL HTA 150.0 este folosit pentru tăierea crengilor pomilor sau pentru toaletarea crengilor pomilor.
Emondorul STIHL HTA 160.0 este folosit pentru tăierea crengilor din pomii înalți sau pentru toale-tarea crengilor pomilor înalți.
Este permisă folosirea emondorului pentru doborâre.
Este permisă folosirea emondorului de înălțime pe timp ploios.
Acest emondor este alimentat cu energie de un acumulator STIHL AP sau de un acumulator STIHL AR.
Accumulatorul cu € permite, în combinație cu aplicația STIHL connected app, personalizarea și transmiterea informațiilor privind accumulatorul pe baza tehnologiei Bluetooth®.
▲ AVERTISMENT
■ Acumulatoarele, care nu au fost aprobate de STIHL pentru utilizarea cu emondorul, pot produce incendii și explozii. Risc de rănire gravă a persoanelor sau de deces și de pagube materiale.
▶ Emondorul de înălțime se utilizează cu un accumulator STIHL AP sau cu un accumulator STIHL AR.
În cazul în care emondorul sau accumulatorul nu sunt utilizate conform destinației, oamenii pot fi grav răniți sau uciși, iar bunurile pot fi avariate.
▶ Utilizați emondorul conform celor prezentate în aceste instrucțiuni de utilizare.
▶ Utilizați acumulatorul așa cum este prezentat în aceste instrucțiuni de utilizare, în instrucțiunile de utilizare ale acumulatorului STIHL AR, în aplicația STIHL connected app sau la www.connect.stihl.com.
4.3 Cerințe pentru utilizator
AVERTISMENT
- Utilizatorii care nu au beneficiat de instruire nu pot recunoaște sau evalua pericolele pe care le reprezintă emondorul de înălțime și accumulatorul. Risc de răniri grave sau deces pentru utilizator sau alte persoane.
- Citiți, respectați și păstrați Manualul de instrucțiuni.
În cazul în care emondorul de înălțime sau accumulatorul sunt înmânate altei persoane: dati și manualul de instrucțiuni.
- Asigurați-vă că utilizatorul îndeplinește următoarele cerințe:
4 Instructiuni de siguranță română
- Utilizatorul este odihnit.
- Din punct de vedere fizic, senzorial și mental, utilizatorul este capabil să folosească și să lucreze cu emondorul de înălțime și cu accumulatorul. Utilizatorilor cu abilități fizice, senzoriale sau mentale reduse trebuie să li se permită lucrul doar sub supraveghere sau conform instrucțiunilor unei persoane responsabile.
- Utilizatorul poate recunoaște sau evalua pericolele pe care le reprezintă emondorul de înălțime și accumulatorul.
- Utilizatorul este major sau utilizatorul este instruit sub supraveghere cores-punzător reglementărilor naționale.
- Înainte de prima utilizare a emondorului de înălțime, utilizatorul a beneficiat de instrucțiuni din partea unui distribuitor sau profesionist STIHL.
- Utilizatorul nu se află sub influența alcoolului, medicamentelor sau droguriilor.
- Dacă există neclarități: Adresați-vă unui distribuitor STIHL.
4.4 Îmbrăcăminte și echipament
▲ AVERTISMENT
În timpul lucrului, părul lung poate fi tras în emondorul de înălțime. Utilizatorul poate fi rănit grav.
- Părul lung se va strânge și asigura astfel încât să fie peste umeri.
În timpul lucrului, obiectele pot fi proiectate cu viteze mari. Pericol de rănire a utilizatorului.
▶ Purtati ochelari de protectie strâmti. Ochelari de protectie adecvați, verificați conform normei EN 166 sau conform prevederilor naționale, se pot găsi în comerț cu identificarea corespunzătoare.
În timpul lucrului se produce zgomot. Zgomotul poate afecta auzul.
▶ Purtati mijloc de protectie auditivă.
- Obiectele aflate în cădere pot provoca răni la cap.
▶ Purtatii cască de protectie.
În timpul lucrului poate fi generat praf. Praful inspirat poate afecta sănătatea și poate declanșa reacții alergice.
- Dacă se ridică praful: Purtatii o mască pentru praf.
- Îmbrăcămintea inadecvată se poate agăța de lemn, vegetație sau de emondorul de înălțime. Utilizatorii care nu folosesc îmbrăcăminte adecvată se pot răni grav.
▶ Purtați haine strânse pe corp.
▶ Scoateți-vă eșarfele și bijuteriile.
În timpul lucrului, utilizatorul se poate tăia din cauza lemnului. În timpul curățării sau întreți-nerii, utilizatorul poate intra în contact cu lanțul de ferăstrău. Pericol de rănire a utilizatorului.
▶ Purtatii mănuși de lucru făcute din material rezistent la uzură.
În cazul în care utilizatorul poartă încălțăminte necorespunzătoare, acesta poate aluneca. Pericol de rănire a utilizatorului.
▶ Purtați încălțăminte închisă, rigidă, cu talpă antiderapantă.
4.5 Spațiu de lucru și mediu
4.5.1 Emondorul de înălțime
▲ AVERTISMENT
■ Persoanele neautorizate, copiii și animalele nu pot recunoaște și evalua pericolele pe care le reprezintă emondorul de înălțime și obiectele proiectate. Persoanele neautorizate, copiii și animalele pot fi rănite grav, iar bunurile pot fi avariate.
▶ Nu permiteți accesul persoanelor neautorizate, al copiilor și animalelor pe o rază de 15 m în jurul zonei de lucru.
- Respectați o distanță de 15 m față de orice obiect.
▶ Nu lăsați emondorul de înălțime nesuprave-gheat.
- Asigurați-vă de faptul că nu este posibilă joaca copiilor cu emondorul de înălțime.
■ Componentele electrice ale emondorului de înălțime pot produce scântei. Scânteile pot declanșa incendii și explozii într-un mediu foarte inflamabil sau exploziv. Risc de rănire gravă a persoanelor sau de deces și de avariere a bunurilor.
▶ Nu lucrați niciodată într-un mediu foarte inflamabil sau exploziv.
4.5.2 Acumulator
▲ AVERTISMENT
■ Persoanele neautorizate, copiii și animalele nu pot recunoaște și evalua pericolele pe care le reprezintă accumulatorul. Persoanele neimplicate, copiii și animalele pot fi rănite grav.
- Tineți la distanță persoanele neimplicate, copiii și animalele.
▶ Nu lăsați accumulatorul nesupravegheat. - Asigurați-vă de faptul că nu este posibilă joaca copiilor cu accumulatorul.
■ Acumulatorul nu este protejat împotriva tuturor influențelor mediului. Dacă acumulatorul este expus la anumite influențe ale mediului, acesta se poate aprinde, exploda ori se poate deteriora iremediabil. Risc de rănire gravă a persoanelor și de pagube materiale.
- Protejati accumulatorul de căldură și de foc.
▶ Nu aruncați accumulatorul în foc.
- Nu încărcați, nu utilizați și nu depozitați acumulatorul la temperaturi aflate în afara intervalului specificat, 120.6.
▶ Nu cufundati accumulatorul în lichide.
- Nu apropiati accumulatorul de obiecte metalice mici.
▶ Nu expuneți accumulatorul la presiune înaltă.
▶ Nu expuneti accumulatorul la microunde.
▶ Protejați acumulatorul împotriva substanțelor chimice și a sărurilor.
4.6 Starea sigură în exploatare
4.6.1 Emondorul de înălțime
Emondorul de înălțime este în starea de siguranță doar dacă sunt îndeplinite următoarele condiții:
- Emondorul de înălțime nu este deteriorat.
- Emondorul de înălțime este curat.
- Elementele de comandă funcționează și nu sunt modificate.
– Lubrifierea lantului funcționează. - Semnele de uzură de la roata de lanț nu sunt mai adânci de 0,5 mm.
- Este montată o combinație a șinei port-lanț și lanțului de ferăstrău, amintită în acest manual de utilizare.
- Şina port-lanț și lanțul de ferăstrău sunt montate corect.
-
Lanțul de ferăstrău este tensionat corect.
-
Acest emondor de înălțime conține accesorii originale STIHL.
- Accesoriiile au fost montate corect.
- Capacul rezervorului de ulei este închis.
▲ AVERTISMENT
Într-o stare nesigură, componentele ar putea să nu mai funcționeze corect, iar dispozitivele de siguranță ar putea fi dezactivate. Persoanele pot fi rănite grav sau chiar omorâte.
- Lucrați cu un emondor de înălțime nedeteriorat.
- Dacă emondorul de înălțime este murdar: curățați emondorul de înălțime.
▶ Nu modificati emondorul de înălțime. Excepție: montarea unei combinații a șinei port-lanț și lanțului de ferăstrău specificată în acest manual de utilizare.
- Dacă elementele de comandă nu funcționează: Nu lucrați cu emondorul de înălțime.
- Montați accesorii originale STIHL pe acest emondor de înălțime.
▶ Montați șina port-lanț și lanțul de ferăstrău conform descrierii din manualul de utilizare.
▶ Montați accesoriiul așa cum este prezentat în manualul cu instrucțiuni sau în manualul accesoriiului.
- Nu introduceți obiecte în orificiile emondorului de înălțime.

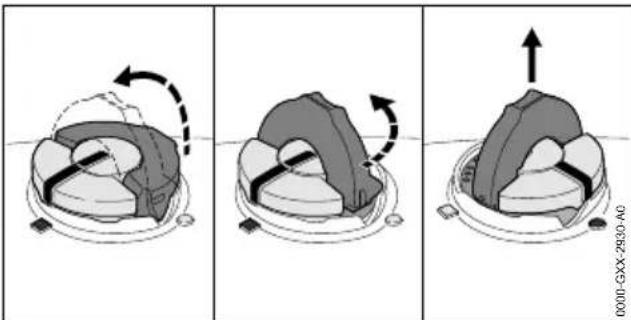

- Închideți capacul rezervorului de ulei.
- Înlocuiți panourile indicatoare uzate sau deteriorate.
- Dacă există neclarități: adresați-vă unui distribuitor STIHL.

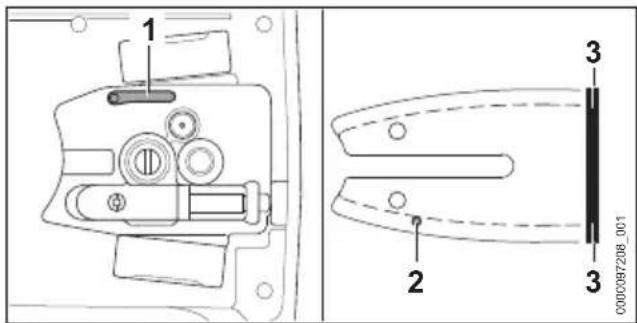

4.6.2 Şină port-lanț
Şina portlanț este în stare de siguranță relevantă în cazul în care sunt îndeplinite următoarele condiții:
– Şina portlanț nu prezintă deteriorări.
– Şina portlanț nu este deformată.

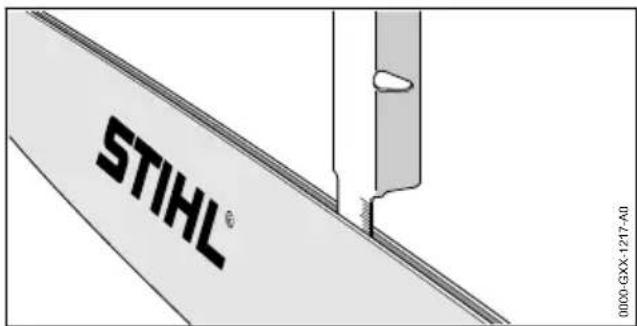

- Canelura este la fel de adâncă ca sau mai adâncă decât adâncimea minimă a canelurii, 20.4.
- Crestăturile canelurii nu prezintă bavuri.
– Canelura nu este redusă sau extinsă.
▲ AVERTISMENT
Într-o stare nesigură, șina portlanț nu mai poate direcționa corect lanțul de ferăstrău. Lanțul de ferăstrău rotativ poate sări de pe șina portlanț. Aceasta poate duce la leziuni corporale grave, chiar letale.
▶ Lucrați cu o șină portlanț nedeteriorată.
4 Instructiuni de siguranță română
În cazul în care adâncimea canelurii este mai mică decât adâncimea minimă a cane-lurii: înlocuiti şina portlanț.
▶ Debavurati şina de lant săptămânal.
- Dacă aveți neclarități, vă rugăm să vă adresați unui distribuitor STIHL.
4.6.3 Lanțul fierăstrăului
Lanțul de ferăstrău este în stare de siguranță relevantă în cazul în care sunt îndeplinite următoarele condiții:
- Lanțul de ferăstrău nu prezintă deteriorări.
- Lanțul de ferăstrău este ascuțit corect.

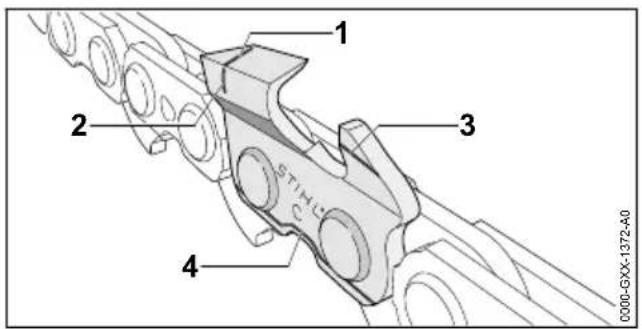

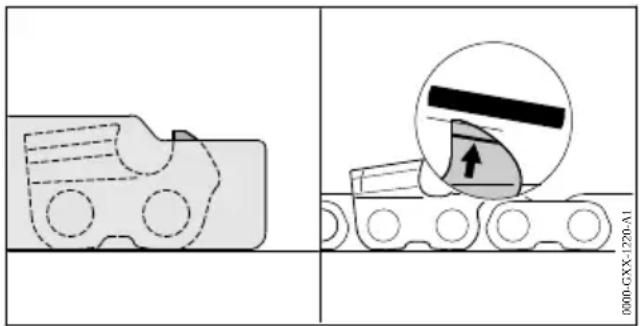

- Sunt vizibile marcajele de uzură de pe dinții de tăiere.
▲ AVERTISMENT
Într-o stare nesigură, componentele ar putea să nu mai funcționeze corect, iar dispozitivele de siguranță ar putea fi dezactivate. Aceasta poate duce la leziuni corporale grave, chiar letale.
▶ Lucrați cu un lanț de ferăstrău nedeteriorat.

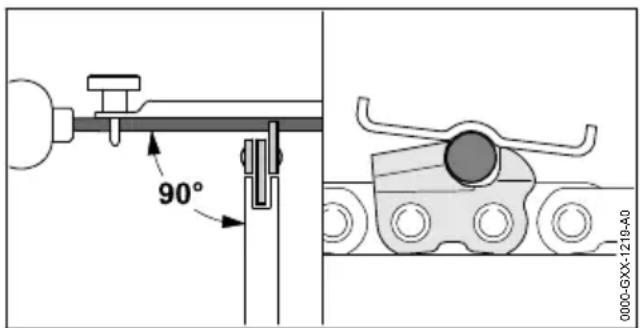

- Ascuțiți lantul de ferăstrău corect.
- Dacă există neclarități: Adresați-vă unui distribuitor STIHL.
4.6.4 Acumulator
Accumulatorul se află într-o stare sigură atunci când se întrunesc următoarele condiții:
- Acumulatorul nu este deteriorat.
- Acumulatorul este curat și uscat.
- Acumulatorul funcționează și nu este modificat.
▲ AVERTISMENT
■ Dacă nu este în stare sigură, este posibil ca accumulatorul să nu mai funcționeze în siguranță. Se pot produce grave leziuni corporale.
- Desfășurați lucrări doar cu un accumulator funcțional, care nu prezintă deteriorări.
- Nu încărcați un accumulator deteriorat sau defect.
- Dacă acumulatorul este murdar: curățați acumulatorul.
- Dacă accumulatorul este ud sau umed: lăsați acumulatorul să se usuce, 20.7.
▶ Nu modificati acumulatorul.
- Nu introduceți obiecte în orificiile accumulatorului.
▶ Nu conectați contactele electrice ale acumulatorului cu obiecte metalice și nu le scurtcircuitati.
▶ Nu deschideti accumulatorul.
- Înlocuiți panourile indicatoare uzate sau deteriorate.
■ Dintr-un accumulator deteriorat poate curge lichid. Contactul pielii sau al ochilor cu lichidul poate produce iritații ale pielii sau ochilor.
▶ Evitați contactul cu lichidul.
În caz de contact cu pielea: zonele de piele afectate se spală cu apă din abundență și săpun.
În caz de contact cu ochii: spălați ochii cel puțin 15 minute cu apă din abundență și consultați un medic.
■ Un accumulator deteriorat sau defect poate emite un miros neobișnuit, poate fumega sau se poate aprinde. Risc de rănire gravă a persoanelor sau de deces și de pagube materiale.
- Dacă accumulatorul emite un miros neobișnuit sau fum, nu folosiți acumulatorul și păstrați-l la distanță de substanțe inflamabile.
- Dacă accumulatorul arde: stingeți-l cu un extinctor sau cu apă.
4.7 Operatii
4.7.1 Debitarea
▲ AVERTISMENT
■ Dacă nu există persoane în rază auditivă, în afara zonei de lucru, atunci nu se poate acorda ajutorul în caz de urgență.
Se asigură faptul că persoanele din afara zonei de lucru se află în raza auditivă.
În anumite situații, utilizatorul nu poate lucra în mod concentrat. Utilizatorul poate pierde controlul asupra emondorului de înălțime, se poate împiedica, cădea și poate fi rănit grav.
▶ Lucrați calm și metodic.
- Atunci când iluminatul și vizibilitatea sunt reduce: Nu lucrați cu emondorul de înăltime.
▶ Operați singur emondorul de înălțime.
▶ Aveți grijă la obstacole.
▶ Lucrați stând în picioare, menținându-vă echilibrul. Când lucrați la înălțime, folosiți o platformă sau schele care prezintă siguranță.
În cazul în care simții semne de oboseală: luați o pauză de lucru.
■ Lanțul de ferăstrău rotativ îl poate răni pe utilizator. Utilizatorul poate fi rănit grav.
▶ Nu atingeti lanțul de ferăstrău circulant.
- Dacă lanțul fierăstrăului este blocat de un obiect: Decuplați emondorul de înălțime și scoateți acumulatorul. Doar atunci îndepăr-tați obiectul.
■ Lanțul rotativ este fierbinte și se extinde. În cazul în care lanțul de ferăstrău nu este uns
suficient și tensionat din nou, acesta poate sări de pe șina port-lanț sau se poate rupe. Risc de rănire gravă a persoanelor și de pagube materiale.
- Folosiți ulei adeziv pentru lanțuri de ferăstrău.
În timpul lucrului verificați cu regularitate tensiunea lanțului de ferăstrău. În cazul în care tensiunea lanțului de ferăstrău este prea mică: tensionați lanțul.
- Dacă emondorul de înălțime se modifică pe durata lucrului sau dacă se comportă într-un mod nedorit, atunci acesta se poate afla într-o stare nesigură din punct de vedere tehnic. Risc de rănire gravă a persoanelor și de pagube materiale.
- Opriți lucrul, scoateți acumulatorul și adresați-vă unui distribuitor STIHL.
■ În timpul lucrului, este posibil ca emondorul de înălțime să producă vibrații.
▶ Purtați mănuși.
▶ Faceți pauze de lucru.
În cazul semnelor de probleme de circulație sangvină, adresați-vă unui medic.
În cazul în care lanțul de ferăstrău rotativ lovește un obiect dur, pot apărea scântei. Scânteile pot declanșa incendii într-un mediu ușor inflamabil. Risc de rănire gravă a persoanelor sau de deces și de avariere a bunurilor.
▶ Nu lucrați într-un mediu uşor inflamabil.
În cazul în care maneta de acționare este eliberată, lanțul de ferăstrău continuă să se rotească pentru o perioadă scurtă de timp. Lanțul fierăstrăului aflat în mișcare poate tăia persoane. Se pot produce grave leziuni corporale.
- Tineți ferm emondorul de înălțime cu ambele mâini și așteptați până când lanțul fierăstrăului nu se mai mișcă.
■ Într-o situație periculoasă, utilizatorul poate să intre în panică și să nu depună sistemul de susținere. Utilizatorul poate fi rănit grav.
- Exersați scoaterea sistemului de susținere.
▲ AVERTISMENT

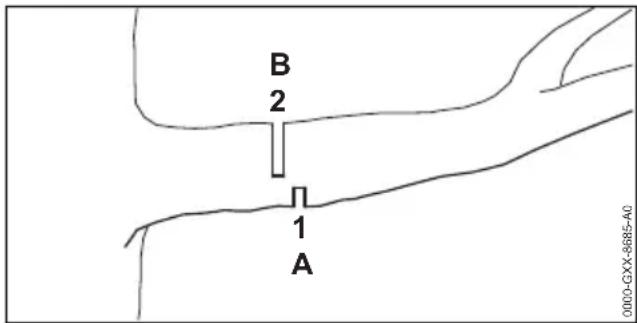

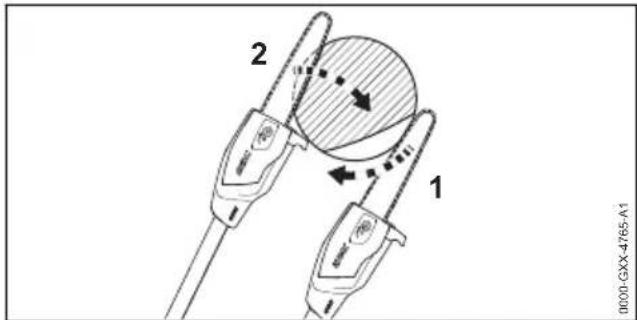

În cazul în care se taie un lemn aflat în tensiune, şina port-lanț se poate prinde. Utilizatorul poate pierde controlul asupra emondorului de înălțime și poate fi rănit grav.
- Mai întâi tăiați o tăietură de eliberare (1) pe partea de presiune (A) și apoi efectuați o tăietură de separare (2) în direcția trunchiu-lui, pe partea de tensionare (B).
▲ PERICOL
În cazul în care se lucrează într-un mediu cu cabluri electrice, lanțul fierăstrăului poate intra în contact cu cablurile electrice și le poate deteriora. Risc de rănire gravă sau deces.
▶ Respectați o distanță de 15 m față de cablurile aflate sub tensiune.
4.7.2 Tăierea crengilor

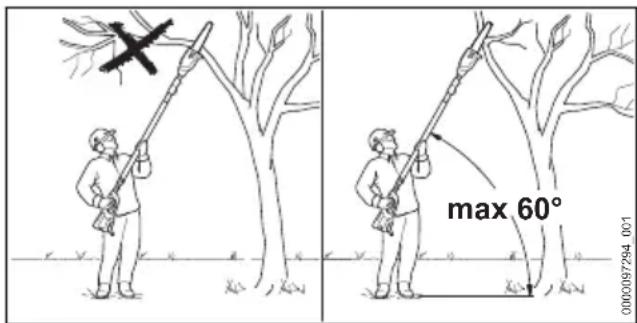

Tăiere crengi la înălțime (HTA 150.0, HTA 160.0)
▲ AVERTISMENT

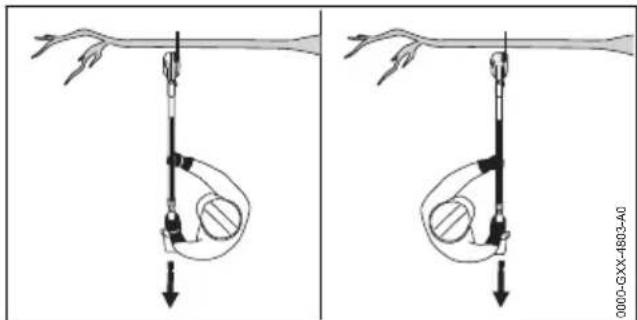

În timpul tăierii crengilor la înălțime, ramura tăiată poate cădea. Utilizatorul poate fi rănit grav.
- Nu staționați sub ramura, care este în curs de tăiere.
- Respectați unghiul de maxim 60° față de orizontală.
4 Instructiuni de siguranță română
Tăiere adâncă (HTA 150.0)
În timpul emondării, o ramură tăiată poate cădea. Utilizatorul se poate împiedica, poate cădea și se poate răni grav.
- Tineți emondorul astfel încât acesta să nu atingă solul.
▶ Pentru tăierea adâncă, emondorul se utilizează numai în combinație cu o curea de transport. În aceste instrucțiuni de utilizare sunt indicate alte sisteme de transport care pot fi utilizate, 22.
Un recul poate fi cauzat de următoarele:
- În zona din jurul sfertului superior al șinei portlanț lanțul de ferăstrău rotativ lovește un obiect dur și frânează rapid.
- Lanțul de ferăstrău rotativ este prins în sfertul superior al șinei portlanț.
AVERTISMENT
- Dacă se produce un recul, emondorul de înăl-țime poate fi proiectat. Utilizatorul poate pierde
controlul asupra emondorului de înălțime și poate fi rănit grav sau omorât.
- Tineți bine emondorul de înălțime, cu ambele mâini.
- Păstrați o distanță suficientă între corp și zona de acțiune mărită a emondorului de înălțime.
- Lucrați conform descrierii din manualul de instrucțiuni.
▶ Nu lucrați cu zona din jurul sfertului superior al șinei portlanț.
▶ Lucrați cu un lant de ferăstrău ascuțit în mod corespunzător și tensionat corect.
▶ Utilizați un lant de ferăstrău cu grad redus de recul.
▶ Utilizați o șină portlanț cu cap de șină mic.
▶ Tăiați cu ferăstrăul la viteză maximă.
4.8.2 Prindere
Atunci când se lucrează cu partea inferioară a șinei portlanț, emondorul de înălțime este tras departe de utilizator.
▲ AVERTISMENT
În cazul în care lanțul de ferăstrău rotativ lovește un obiect dur și frânează rapid, emondorul de înălțime poate fi tras brusc, cu putere, la distanță de utilizator. Utilizatorul poate pierde controlul asupra emondorului de înălțime și poate fi rănit grav sau omorât.
- Tineți bine emondorul de înălțime, cu ambele mâini.
- Lucrați conform descrierii din manualul de instrucțiuni.
- Directionați șina portlanț drept în tăietură.
▶ Asezați opritorul în mod corespunzător.
▶ Tăiați cu ferăstrăul la viteză maximă.

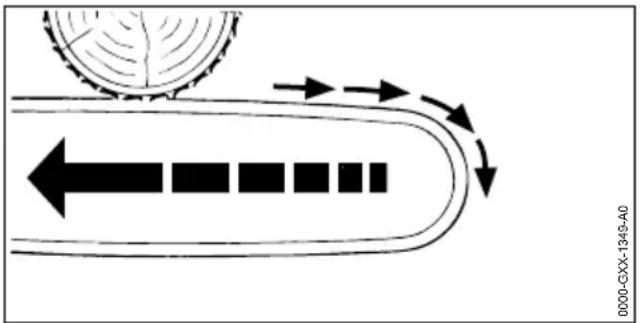

4.8.3 Ricoșeu
Atunci când se lucrează cu partea superioară a șinei portlanț, emondorul de înălțime este împins pe direcția utilizatorului.
▲ AVERTISMENT
În cazul în care lanțul de ferăstrău rotativ lovește un obiect dur și frânează rapid, emondorul de înălțime poate fi tras brusc, cu putere, spre utilizator. Utilizatorul poate pierde controlul asupra emondorului de înălțime și poate fi rănit grav sau omorât.
- Tineți bine emondorul de înălțime, cu ambele mâini.
- Lucrați conform descrierii din manualul de instrucțiuni.
- Directionați șina portlanț drept în tăietură.
▶ Tăiați cu ferăstrăul la viteză maximă.
4.9 Transportarea
4.9.1 Emondorul de înălțime
▲ AVERTISMENT
În timpul transportului, emondorul de înălțime poate cădea sau se poate deplasa. Risc de rănire a persoanelor și de avariere a bunurilor.
▶ Extrageti accumulatorul.
- Glisați apărătoarea de lant peste șina port-lanț, astfel încât să acopere toată șina port-lanț.
Asigurați emondorul de înălțime cu centuri de fixare, curele sau cu o plasă astfel încât acesta să nu poată cădea și să nu se poată deplasa.
4.9.2 Acumulator
▲ AVERTISMENT
■ Acumulatorul nu este protejat împotriva tuturor influențelor mediului. Dacă acumulatorul este expus la anumite influențe ale mediului,
acesta se poate deteriora, iar bunurile pot fi avariate.
▶ Nu transportați un accumulator deteriorat.
În timpul transportului, accumulatorul poate cădea sau se poate deplasa. Risc de rănire a persoanelor și de avariere a bunurilor.
- Ambalați accumulatorul în ambalaj, astfel încât să nu se poată mișca.
- Asigurați ambalajul astfel încât să nu se poată mișca.
4.10 Stocarea
4.10.1 Emondorul de înălțime
▲ AVERTISMENT
■ Copiii nu pot recunoaște și evalua pericolele pe care le constituie emondorul de înălțime. Copiii pot suferi leziuni grave.
▶ Extrageti accumulatorul.
- Glisați apărătoarea de lanț peste șina portlanț, astfel încât să acopere toată șina portlanț.
- Depozitați emondorul de înălțime într-un loc care nu este la îndemâna copiilor.
- Contactele electrice de la emondorul de înăl-țime și de la componentele metalice pot coroda din cauza umezelii. Emondorul de înăl-țime poate fi deteriorat.
▶ Extrageti accumulatorul.
- Depozitați emondorul de înălțime într-un loc curat și uscat.
4.10.2 Acumulator
▲ AVERTISMENT
- Copiii nu pot recunoaște și evalua pericolele pe care le prezintă accumulatorul. Copiii pot suferi leziuni grave.
- Depozitați accumulatorul într-un loc care nu este la îndemâna copiilor.
■ Acumulatorul nu este protejat împotriva tuturor influențelor mediului. Dacă acumulatorul este expus la anumite influențe ale mediului, acesta se poate deteriora iremediabil.
- Depozitați acumulatorul într-un loc curat și uscat.
- Depozitați acumulatorul într-un spațiu închis.
- Depozitați accumulatorul deconectat de la emondor.
5 Pregătirea emondorului de înălțime pentru utilizare română
- Dacă acumulatorul este depozitat în încărcător: îndepăratați ștecărul de rețea și depozitați acumulatorul cu o stare de încărcare între 40 % și 60 % (2 LED-uri care luminează verde).
▶ Nu depozitați accumulatorul la temperaturi aflate în afara intervalului specificat, 20.6.
4.11 Curățarea, întreținerea și repa- rarea
▲ AVERTISMENT
Înainte de curățare, întreținere sau reparare, scoateți bateria pentru a împiedica pornirea din greșeală a emondorului de înălțime. Risc de rănire gravă a persoanelor și de pagube materiale.
▶ Extrageti accumulatorul.
■ Agentii de curățare puternici, curățarea cu un jet de apă sau obiectele ascuțite pot deteriora emondorul de înălțime, șina port-lanț, lanțul ferăstrăului și accumulatorul. În cazul în care emondorul de înălțime, șina port-lanț, lanțul ferăstrăului sau accumulatorul nu sunt curățate corespunzător, componentele s-ar putea să nu mai funcționeze corect, iar dispozitivele de siguranță să fie scoase din funcțiune. Se pot produce grave leziuni corporale.
Curățați emondorul de înălțime, șina portlanț, lanțul ferăstrăului și accumulatorul așa cum se descrie în acest Manual de instrucțiuni.
În cazul în care emondorul de înălțime, șina port-lanț, lanțul ferăstrăului sau accumulatorul nu sunt întreținute sau reparate corespunzător, componentele s-ar putea să nu mai funcționeze corect, iar dispozitivele de siguranță să fie scoase din funcțiune. Persoanele pot fi rănite grav sau chiar omorâte.
- Nu încercați să întrețineți sau să reparați singur emondorul de înălțime și acumulatorul.
- Dacă emondorul de înălțime sau accumulatorul trebuie întreținute sau reparate: Adresați-vă unui distribuitor STIHL.
- Întrețineți sau reparați șina port-lanț și lanțul de ferăstrău în modul descris în acest Manual de instrucțiuni.
În timpul curățării sau întreținerii lanțului de ferăstrău, utilizatorul se poate tăia în dinții de tăiere ascuțiți. Pericol de rănire a utilizatorului.
▶ Purtați mănuși de lucru făcute din material rezistent la uzură.
5 Pregătirea emondorului de înălțime pentru utilizare
5.1 Pregătirea emondorului pentru utilizare
Înainte de începerea oricăror lucrări trebuie parcurși paşii următori:
- Asigurați-vă că următoarele componente sunt într-o stare sigură:
– Emondorul de înălțime, 14.6.1.
- Şina port-lanț, 14.6.2.
- Lanțul fierăstrăului, 14.6.3.
- Acumulator, 04.6.4.
▶ Verificați acumulatorul, 11.6.
▶ Încărcați acumulatorul complet, așa cum este prezentat în instrucțiunile de utilizare ale încăr-cătoarelor STIHL AL 101, 301, 301-4, 500.
▶ Curățați emondorul, 16.1.
▶ Asamblati emondorul, 18.1.
- Ataşati mânerul circular (HTA 150.0), 8.2.
▶ Montați clapetele (HTA 160.0), 8.3.
▶ Montați piciorul de reazem, 8.4.
▶ Montați opritorul, 18.5.
▶ Montați șina port-lanț și lanțul fierăstrăului, 8.6.1.
▶ Tensionați lanțul fierăstrăului, 18.7.
▶ Umpleți uleiul adeziv pentru lanțul fierăstrăului, 8.8.
▶ Reglați lungimea tijei, 12.1.
▶ Ajustați clema (HTA 160.0), 12.2.
▶ Aşezati și reglați sistemul de transport, 12.3.
▶ Verificați elementele de comandă, 11.4.
▶ Verificați lubrifierea lantului, 11.5.
- Dacă paşii nu pot fi efectuați: nu folosiți emondorul și apelați la un distribuitor STIHL.
5.2 Conectați acumulatorul cu interfață radio Bluetooth® la aplicația STIHL connected
- Activați interfața radio Bluetooth® la terminalul mobil.
- Activarea interfeței radio Bluetooth® de la acumulator, 7.1.
▶ Descărcați aplicația STIHL connected din App Store a terminalului mobil și creați un cont. - Deschideți aplicația STIHL connected și logați-vă.
română 6 încărcarea bateriei și a LED-urilor
- Adăugați acumulatorul în aplicația STIHL connected și urmați instrucțiunile de pe ecran.
Posibilități de contact și alte informații pot fi găsite la https://support.stihl.com sau în aplicația Stihl connected.
Aplicația STIHL connected este disponibilă în funcție de piață.
6 Încărcarea bateriei și a LED-urilor
6.1 Încărcarea accumulatorului
Timpul de încărcare depinde de câțiva factori, de ex. temperatura accumulatorului sau temperatura ambiantă. Pentru o capacitate optimă, respectați intervalele de temperatură recomandate, 20.7. Timpul de încărcare real poate fi diferit de timpul de încărcare specificat. Timpul de încărcare este disponibil la www.stihl.com/charging-times.
Încărcați acumulatorul așa cum este prezentat în instrucțiunile de utilizare ale încărcătorului STIHL AL 101, 301, 301-4, 500.
6.2 Indicarea stării de încărcare
Apăsați butonul (1).
LED-urile luminează verde timp de aproximativ 5 secunde și indică starea de încărcare.
- Dacă LED-ul verde se aprinde intermitent: Încărcați acumulatorul.
6.3 LED-urile de la accumulator
LED-urile pot indica starea de încărcare a acumulatorului sau defectiunile. LED-urile pot lumina permanent, respectiv pâlpâi, cu culoarea verde sau roşu.
Dacă LED-urile luminează cu culoarea verde sau pâlpâie, este indicat nivelul de încărcare.
- Dacă LED-urile luminează cu culoarea roșie sau pâlpăie: remediați avariile, 19. Există o defectiune la emondorul de înălțime sau la accumulator.
7 Activarea și dezactivarea interfeței radio Bluetooth®
7.1 Activarea interfeței radio Bluetooth®
- Dacă accumulatorul are o interfață radio Bluetooth®: apăsați și mențineți apăsată tasta până când LED-ul „BLUETOOTH®“ din dreptul simbolului ③ luminează albastru pentru circa 3 secunde. Interfața radio Bluetooth® de la accumulator este activată.
7.2 Dezactivarea interfetei radio Bluetooth®
- Dacă accumulatorul are o interfață radio Bluetooth®: apăsați și mențineți apăsată tasta până când LED-ul „BLUETOOTH®“ din dreptul simbolului minează intermitent albastru de șase ori. Interfața radio Bluetooth® de la accumulator este dezactivată.
8 Asamblarea emondorului de înălțime
8.1 Asamblarea emondorului
- Decupla ti emondorul și scoateți acumulatorul.

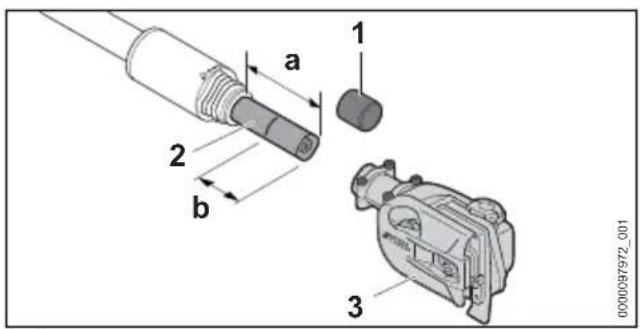

- Îndepărtati capacul de protectie (1).
▶ Reglați lungimea tijei la a = 10 cm (HTA 160.0)
▶ Marcați tija (2) la b = 6 cm.

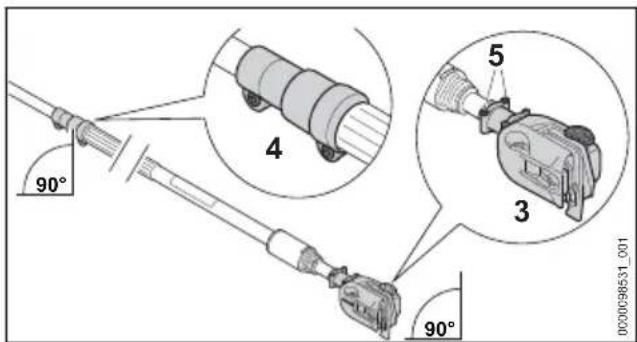

- Aliniati manşonul clemei (4) (HTA 160.0) și angrenajul (3) conform figurii.
8 Asamblarea emondorului de înălțime română
- Împingeți angrenajul (3) până la marcajul b de la nivelul tijei (2).
Strângeti bine şuruburile (5).
- Dacă angrenajul (3) nu poate fi împins până la marcajul b de la nivelul tijei (2):
▶ Rotiți piulița (7) în sens antiorar până când capacul roții de lant (6) poate fi scos.
▶ Scoateți capacul roții de lant (6). - Rotiți roata de lant (8) și angrenajul (3) până la marcajul b de la nivelul tijei (2).
- Rezemați capacul roții de lant (6) de emondorul astfel încât acesta să fie la același nivel cu emondorul.
- Înşurubați piulița (7) și strângeți-o bine.
HTA 160.0

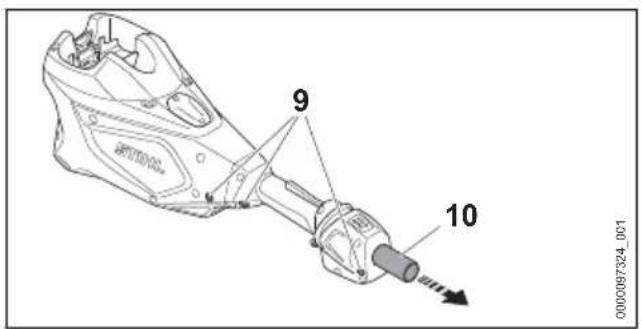

▶ Slăbiti şuruburile (9).
▶ Extindeți teava de protecție (10).
- Îndepărtați capacul de protectie (11).

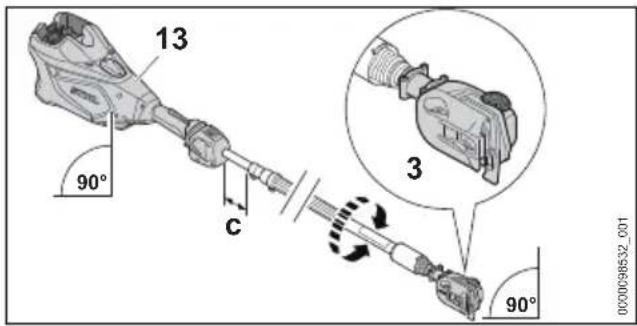

- Rotiți tija (2) și împingeti-o în direcția mânerului de comandă (12) până când este atinsă distanța c = 2 cm.
- Aliniați carcasa (13) și angrenajul (3) conform figurii.
Strângeti bine şuruburile (9).
Emondorul nu trebuie să fie demontat din nou.
8.2 Ataşarea mânerului circular (HTA 150.0)
▶ Decuplati emondorul și scoateți acumulatorul.
▶ Aşezati colierul (4) în mânerul circular (3).
▶ Aşezati mânerul circular (3) împreună cu colierul (4) pe tijă (5).
▶ Aşezati şaibe (2) pe şuruburi (1).
▶ Apăsați colierul (6) pe tijă (5).
- Treceți șuruburile (1) prin orificiile din mânerul circular (3) și prin colierele (4 și 6).
Înşurubați piulițele (7) și strângeti-le ferm.
8.3 Montarea clapetelor (HTA 160.0)
▶ Decupla ti emondorul și scoateți acumulatorul.

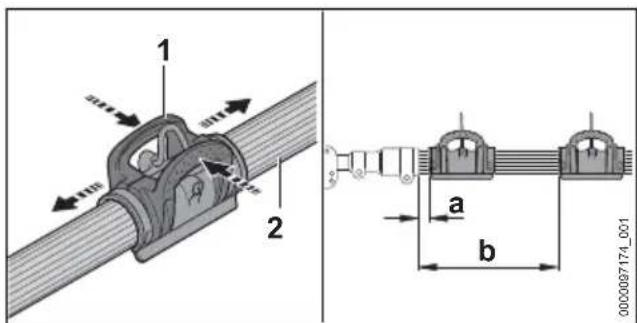

- Presați clema (1) și așezați-o pe furtunul mânerului (2).
Clema nu trebuie demontată din nou.
română 8 Asamblarea emondorului de înălțime
8.4 Montarea piciorului de reazem
- Decuplați emondorul de înălțime și scoateți acumulatorul.
- Asezați segmentul stâng al piciorului de reazem (1) la nivelul părții laterale a capacului.
Strângeti şurubul (2). - Asezați segmentul drept al piciorului de reazem (3) la nivelul părții laterale a capacului.
Strângeti şurubul (5). - Introduceti şuruburile (4) şi strângeti-le ferm.
Strângeti ferm şurubul (2) şi şurubul (5).
Piciorul de reazem nu trebuie să fie demontat.
8.5 Montarea opritorului (HTA 150.0)
▶ Aşezati opritorul (1).
Strângeti şurubul (2).
- Înşurubați şurubul (3) și țineți contra la piuliță (4).
Strângeti ferm şurubul (2) şi şurubul (3).
8.6 Montarea și demontarea șinei portlanț și a lanțului de ferăs-trău
8.6.1 Montarea șinei port-lanț și a lanțului de ferăstrău
Combinațiile de șină port-lanț și lanțul fierăstrău-lui, care se potrivesc roții de lanț și pot fi montate, sunt indicate în datele tehnice, 121.1.
- Decuplați emondorul de înălțime și scoateți acumulatorul.
▶ Rotiți piulița (1) în sens antiorar până când capacul roții de lant (2) poate fi scos.
▶ Scoateți capacul roții de lant (2).
- Rotiți șurubul de tensionare (3) în sens antiorar, până când cursorul de blocare (4) se află în partea stângă a carcasei.
Asezați lanțul fierăstrăului în canelura șinei port-lanț astfel încât săgețile de pe zalele de legătură ale lanțului de fierăstrău să fie orientate în direcția de derulare de pe partea superioară.
▶ Asezați șina port-lanț cu lanțul de ferăstrău în emondorul de înălțime în așa fel încât să se respecte următoarele condiții:
- Zalele de antrenare ale lanțului fierăstrăului sunt așezate în dinții roții de lanț (7).
- Şurubul de legătură (5) este așezat în orificiul longitudinal al șinei port-lanț (6).
- Cepul cursorului de blocare (4) este aşezat în alezajul (8) şinei port-lanţ (6).
Orientarea șinei port-lanț (6) nu este importantă. Imprimarea de pe șina port-lanț (6) poate să fie inversată.
- Rotiți şurubul de tensionare (3) în sens orar până când lanțul fierăstrăului este așezat pe șina port-lanț. Astfel, introduceți zalele de antrenare ale lanțului fierăstrăului în canelura șinei port-lanț.
Şina port-lanț (6) și lanțul de ferăstrău se sprijină pe emondorul de înălțime. - Rezemați capacul roții de lanț (2) de emondorul de înălțime astfel încât acesta să fie la ace-lași nivel cu emondorul de înălțime.
Înşurubați piulita (1) și strângeti-o bine.
8.6.2 Demontarea șinei port-lanț și a lanțului de ferăstrău
- Decuplați emondorul de înălțime și scoateți acumulatorul.
- Rotiți piulița în sens antiorar până când capacul roții de lant poate fi scos.
▶ Scoateți capacul roții de lant. - Rotiți şurubul de tensionare în sens antiorar, până la opritor.
Lantul de ferăstrău este tensionat.
▶ Detaşati şina port-lanţ și lanțul de fierăstrău.
8.7 Tensionarea lantului de fierăs- trău
Pe durata lucrului, lanțul de fierăstrău se destinde sau contractă. Tensionarea lanțului de fierăstrău se modifică. În timpul lucrului, tensiunea lanțului de ferăstrău trebuie verificată cu regularitate și se realizează o retensionare.
- Decuplați emondorul de înălțime și scoateți acumulatorul.
▶ Slăbiți piulița (1).
- Ridicați șina port-lanț de vârf și rotiți șurubul de tensionare (2) în sens orar până când sunt îndeplinite următoarele condiții:
- Distanța a din mijlocul șinei port-lanț este 1 mm până la 2 mm.
- Lanțul de fierăstrău poate fi tras cu două degete și cu o forță redusă peste șina port-lant.
- Şina port-lanț se ridică în continuare de vârf și se trage piulița (1).
- Distanța a din mijlocul șinei port-lanț nu este 1 mm până la 2 mm: retensionați lanțul fierăstrăului.
8.8 Umplerea uleiului adeziv pentru lanțuri de ferăstrău
Uleiul adeziv pentru lanțuri de ferăstrău lubrificiază și răcește lanțul de ferăstrău rotativ.
- Decuplați emondorul de înălțime și scoateți acumulatorul.
Asezați emondorul de înălțime pe o suprafață dreaptă, astfel încât capacul rezervorului de ulei să fie orientat în sus. - Curățați zona din jurul capacului rezervorului de ulei cu o lavetă umedă.
- Rabatați colierul de la capacul rezervorului de ulei pe poziția deschis.
- Rotiți capacul rezervorului de ulei în sens antiorar, până la opritor.
▶ Scoateți capacul rezervorului de ulei.
- Adăugați ulei adeziv pentru lanțuri de ferăstrău astfel încât niciun pic de ulei adeziv să nu se scurgă și nu umpleți rezervorul de ulei până la refuz.
▶ Dacă se rabatează colierul de la capacul rezervorului de ulei pe poziția închis: rabatați colierul pe poziția deschis.
- Capacul rezervorului de ulei se așează astfel încât marcajul (1) să fie orientat spre marcajul (2).
- Capacul rezervorului de ulei se apasă în jos și se roteste până la opritor în sens orar.
Capacul rezervorului de ulei face clic în pozi- tie. Marcajul (1) indică spre marcajul (3).
Se verifică dacă este posibilă tragerea în sus a capacului de la rezervorul de ulei.
- Dacă nu este posibilă tragerea în sus a capa-
cului la rezervorul de ulei: rabatați colierul de
la capacul rezervorului de ulei pe poziția
închis.
Rezervorul de ulei este închis.
Dacă se poate trage în sus capacul rezervorului de ulei, trebuie efectuate următoarele etape:
- Capacul rezervorului de ulei se așează într-o pozitie oarecare.
- Capacul rezervorului de ulei se apasă în jos și se roteste până la opritor în sens orar.
- Capacul rezervorului de ulei se apasă în jos și se rotește în sens antiorar până când marcajul (1) indică spre marcajul (2).
Se încearcă din nou închiderea rezervorului de ulei. - Dacă tot nu este posibilă închiderea rezervorului de ulei: Nu lucrați cu emondorul de înălțime și contactați un serviciu de asistență tehnică STIHL.
Emondorul de înălțime nu se află într-o stare sigură.
9 Introducerea și scoaterea bateriei

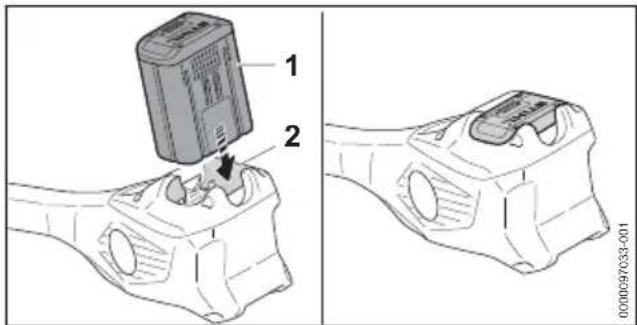

9.1 Introducerea accumulatorului
- Apăsați acumulatorul (1) în compartimentul acumulatorului (2) până la opritor. Acumulatorul (1) se fixează cu un clic și este blocat.
9.2 Extragerea accumulatorului
- Asezați emondorul de înălțime pe o suprafață plană.
Apăsați ambele pârghii de blocare (1). Acumulatorul (2) este acum deblocat și poate fi scos.
10 Pornirea și oprirea emon- dorului de înălțime
10.1 Pornirea emondorului
- Tineți emondorul de înălțime cu o mână de mânerul de comandă, astfel încât degetul mare să cuprindă mânerul de comandă.
- Tineți emondorul de înălțime cu cealaltă mână pe furtunul mânerului astfel încât degetul mare să cuprindă furtunul mânerului.
- Apăsați cu mâna și țineți apăsat blocatorul manetei de cuplare (1).
- Cu degetul mare împingeți cursorul de deblocare (2) în direcția mânerului circular. LED-ul luminează.
- Apăsați maneta de cuplare (3) cu degetul arătător și mențineți-o apăsată. Emondorul de înălțime accelerează și lanțul de ferăstrău se mișcă.
Cu cât apăsați mai mult maneta de cuplare (3), cu atât viteza lanțului fierăstrăului crește mai mult.
Emondorul poate fi pornit dacă se apasă mai întâi cursorul de deblocare (2) și, în decurs de 5 secunde (cât timp luminează intermitent LED-urile) se apasă blocatorul manetei de cuplare (1). Astfel, maneta de acționare (3) se deblochează și emondorul este gata de funcționare.
Dacă se eliberează maneta de cuplare (3) și blocatorul manetei de cuplare (1) după pornire, LED-ul luminează intermitent încă 5 secunde. Cât timpul LED-ul luminează, emondorul de înălțime poate fi repornit fără acționarea cursorului de deblocare (2).
10.2 Oprirea emondorului de înăl- time
- Eliberați maneta de cuplare și blocatorul manetei de cuplare.
- Așteptați aprox. timp de 1 secundă, până când lanțul fierăstrăului nu se mai mișcă.
În cazul în care lanțul fierăstrăului continuă să se miște timp de aprox. 1 secundă: scoateți accumulatorul și adresați-vă unui serviciu de asistență tehnică STIHL. Emondorul de înălțime este defect.
11 Verificarea emondorului de înălțime și a accumulatorului
11.1 Verificarea roții de lant
- Decuplați emondorul de înălțime și scoateți acumulatorul.
▶ Demontați capacul roții de lant.
- Demontați șina port-lanț și lanțul de ferăstrău.
- Verificați semnele de uzură de la roata de lanț cu ajutorul unui calibru-etalon STIHL.
În cazul în care semnele de uzură sunt mai adânci decât a = 0,5 mm: nu folosiți emondorul de înălțime și adresați-vă unui distribui-tor STIHL.
Roata de lanț trebuie înlocuită.
11.2 Verificarea şinei port-lanț
- Decuplați emondorul de înălțime și scoateți acumulatorul.
▶ Demontați lanțul de ferăstrău și șina port-lanț.
▶ Măsurăți adâncimea canelurii la șina port-lanț cu tija de măsurare a unui calibru STIHL.
Înlocuiti șina port-lanț dacă este îndeplinită una dintre condițiile următoare:
- Şina port-lanț este deteriorată.
- Adâncimea canelurii măsurate este mai mică decât adâncimea minimă a canelurii șinei port-lanț, 20.4.
- Canelura șinei port-lanț este îngustată sau lărgită.
- Dacă există neclarități: Adresați-vă unui distribuitor STIHL.
11.3 Verificarea lantului fierăstrăului
- Decuplați emondorul de înălțime și scoateți acumulatorul.
- Măsurăți înălțimea limitatorului de adâncime (1) cu ajutorul unui calibru STIHL (2). Calibrul STIHL trebuie să fie potrivit pentru împărțirea lantului de fierăstrău.
- Dacă un limitator de adâncime (1) depășește calibrul (2): piliți limitatorul de adâncime (1), 17.3.
▶ Verificați dacă sunt vizibile marcajele de uzură (1 până la 4) de pe dinții de tăiere.
- Dacă nu este vizibil un marcaj de uzură de pe un dinte de tăiere: Nu folosiți lanțul fierăstrăului și contactați un serviciu de asistență tehnică STIHL.
- Cu ajutorul unui calibru STIHL verificați dacă este respectat unghiul de ascuțire de 30° al dinților de tăiere. Calibrul STIHL trebuie să fie potrivit pentru împărțirea lanțului de fierăstrău.
- Dacă nu este respectat unghiul de ascuțire de 30°: ascuțiți lantul fierăstrăului.
- Dacă există neclarități: Adresați-vă unui distribuitor STIHL.
11.4 Verificarea elementelor de comandă
Blocatorul manetei de cuplare și maneta de cuplare
▶ Extrageti accumulatorul.
- Încercați să apăsați maneta de cuplare fără să apăsați blocatorul manetei de cuplare.
În cazul în care maneta de cuplare poate fi apăsată: Nu folosiți emondorul de înălțime și contactați un distribuitor STIHL.
Blocatorul manetei de cuplare este defect.
- Apăsați blocatorul manetei de acționare și mențineți-l apăsat.
- Apăsați maneta de cuplare și eliberați-o din nou. - Dacă maneta de cuplare sau blocatorul manetei de cuplare sunt greu de acționat sau nu revin în poziția inițială: nu folosiți emondorul de înălțime și contactați un distribuitor STIHL. Maneta de cuplare sau blocatorul manetei de cuplare sunt defecte.
Pornirea emondorului de înălțime
▶ Introduceti accumulatorul.
- Apăsați blocatorul manetei de cuplare și mențineți-l apăsat.
- Împingeți cursorul de deblocare în direcția lanțului ferăstrăului cu degetul mare.
- Apăsați maneta de cuplare și mențineți-o apă-sată.
Lantul de ferăstrău se mișcă.
- Dacă cele 3 LED-uri pâlpâie cu culoarea roșie: scoateți acumulatorul și apelați la un distribui- tor STIHL.
Există o defectiune la nivelul emondorului de înălțime.
▶ Eliberați maneta de cuplare.
După aprox. 1 secundă, lanțul fierăstrăului nu se mai mișcă.
În cazul în care lanțul fierăstrăului continuă să se miște timp de 1 secundă: scoateți acumulatorul și adresați-vă unui serviciu de asistență tehnică STIHL.
Emondorul de înălțime este defect.
11.5 Verificați lubrifierea Ianțului
▶ Introduceti accumulatorul.
- Directionați șina portlanț pe o suprafață deschisă la culoare.
- Porniți emondorul de înălțime.
Uleiul adeziv pentru lanțuri de ferăstrău este proiectat și poate fi văzut pe suprafața deschisă la culoare. Lubrifierea lanțului funcționează.
În cazul în care uleiul adeziv pentru lanțuri de ferăstrău proiectat nu este văzut:
- Umpleți cu ulei adeziv pentru lanțuri de ferăstrău.
▶ Verificați din nou lubrifierea lantului.
În cazul în care uleiul adeziv pentru lanțuri de ferăstrău continuă să nu poată fi văzut pe suprafața deschisă la culoare: Nu folosiți emondorul de înălțime și apelați la un distribuitor STIHL. Lubrifierea lanțului este defectă.
11.6 Verificarea accumulatorului
- Apăsați butonul de la accumulator.
LED-urile se aprind sau pâlpâie.
12 Operarea emondorului de înălțime română
- Dacă LED-urile nu se aprind sau nu pâlpâie: nu folosiți acumulatorul și apelați la un distribuitor STIHL. Defecțiune a bateriei.
12 Operarea emondorului de înălțime
12.1 Reglarea lungimii tijei (HTA 160.0)
Tija poate fi reglată în diferite lungimi, în funcție de utilizare și de mărimea corporală a utilizatorului.
- Decuplați emondorul și scoateți acumulatorul.
▶ Rotiți piulița de strângere (1) o jumătate de rotație în direcția
▶ Reglați tija (2) la lungimea dorită.
▶ Rotiți piulița de strângere (1) până la opritor în directia ☑.
▶ Verificați dacă nu mai este posibilă împingerea tijei (2) și dacă este strânsă piulița de strân-gere (1) până la limită în direcția.
Dacă nu mai este posibilă împingerea tijei (2) și dacă este strânsă piulița de strângere până la opritor în direcția atunci lungimea tijei este fixată.
12.2 Ajustarea clemei (HTA 160.0)
Clema poate fi împinsă în diferite poziții, în funcție de lungimea tijei.
- Decupla ti emondorul și scoateți acumulatorul.
- Presați clema (1) și împingeți-o pe furtunul mânerului (2), astfel încât să fie respectate următoarele condiții:
- Dacă tija este retractată: a = 15 cm
- Dacă tija este complet extinsă: b = 50 cm
12.3 Aşezarea și reglarea centurii de umăr simplă
▶ Aşezati centura de umăr (1).
- Reglați centura de umăr (1) în așa fel încât cârligul-carabină (2) să se găsească la aproximativ un lat de palmă sub coapsa dreaptă.
În acest manual cu instrucțiuni sunt indicate alte sisteme de susținere care pot fi utilizate, 22.1.

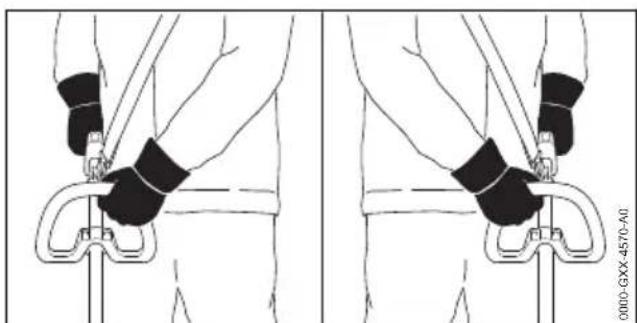

12.4 Tinerea și ghidarea emondorului (HTA 150.0)
- Agățați inelul de susținere (2) în cârligul carabină (1).
Tăiere adâncă
- Tineți emondorul cu o mână de mânerul de comandă, astfel încât degetul mare să cuprindă mânerul de comandă.
- Tineți emondorul cu cealaltă mână pe mânerul circular astfel încât degetul mare să cuprindă mânerul circular.
română 12 Operarea emondorului de înălțime
Tăiere crengi la înălțime
- Tineți emondorul cu o mână de mânerul de comandă, astfel încât degetul mare să cuprindă mânerul de comandă.
- Tineți emondorul cu cealaltă mână pe furtunul mânerului astfel încât degetul mare să cuprindă furtunul mânerului.

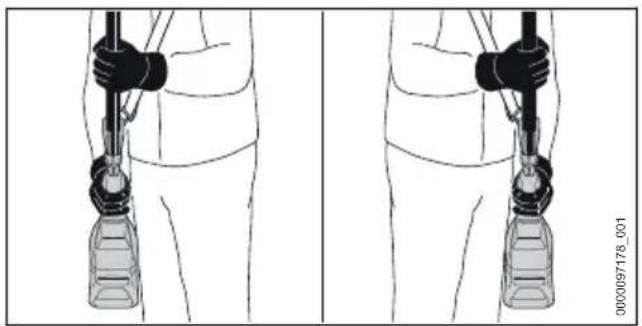

12.5 Tinerea și ghidarea emondorului (HTA 160.0)
- Agățați inelul de susținere (2) în cârligul carabină (1).
- Tineți emondorul de înălțime cu o mână de mânerul de comandă, astfel încât degetul mare să cuprindă mânerul de comandă.
- Tineți emondorul cu cealaltă mână pe furtunul mânerului astfel încât degetul mare să cuprindă furtunul mânerului.
12.6 Tăierea crengilor
Retezarea
- Asezați opritorul (1) pe ramură. Lanțul fierăstrăului se poate poziționa în mod precis cu bara gradată.
- Cu o mișcare a manetei contra ramurii, apăsați șina port-lanț cu viteză maximă.
▶ Tăiați ramura cu partea de jos a șinei port-lanț.
- Dacă ramura stă sub tensiune: tăiați tăietura de eliberare (1) pe partea de presiune și apoi tăiați pe partea de tensionare cu o tăietură de separare (2).
Tăierea ramurilor groase

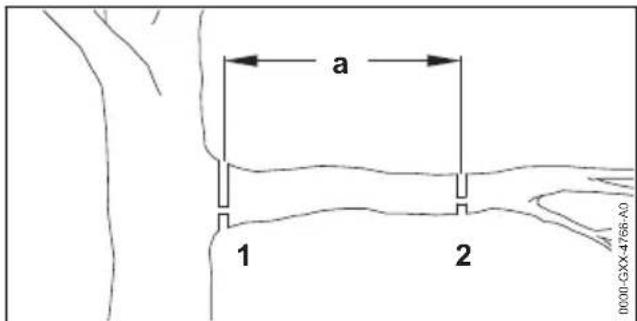

▶ Scurtați ramura cu o tăietură de separare cu tăietura de eliberare (2) pe poziția de tăiere (2) la distanța a = 20 cm înaintea tăieturii de eliberare (1) dorite.
▶ Efectuati o tăietură de separare cu tăietura de eliberare pe poziția de tăiere (1) dorită.
Pentru o capacitate optimă, respectați intervalele de temperatură recomandate, 20.7.
13 După lucru
13.1 După lucru
- Decuplați emondorul de înălțime și scoateți acumulatorul.
- Dacă emondorul este umed: lăsați emondorul să se usuce.
- Dacă accumulatorul este ud sau umed: lăsați acumulatorul să se usuce, 20.7.
▶ Curățați emondorul. - Curățați șina port-lanț și lantul fierăstrăului.
- Desfaceti piulița de pe capacul roții de lant.
- Rotiți șurubul de tensionare 2 rotații în sens antiorar.
Lanțul fierăstrăului este tensionat.
Strângeti piulița de pe capacul roții de lant. - Glisați apărătoarea de lant peste șina port-lanț, astfel încât să acopere toată șina port-lanț.
▶ Curățați accumulatorul.
14 Transportarea
14.1 Transportul emondorului de înălțime
- Decuplați emondorul de înălțime și scoateți acumulatorul.
- Glisați apărătoarea de lant peste șina port-lanț, astfel încât să acopere toată șina port-lanț.
▶ Împingeți complet tija.
Purtarea emondorului de înălțime
- Transportați emondorul de înălțime cu o mână pe tijă astfel încât șina portlanț să fie îndrep-tată în spate.
Transportul emondorului de înălțime într-un auto-vehicul
▶ Emondorul de înălțime se asigură astfel încât să nu se poate răsturna sau deplasa.
14.2 Transportul accumulatorului
- Decupla și emondorul de înălțime și scoateți acumulatorul.
- Asigurați-vă de faptul că accumulatorul este într-o stare sigură.
- Ambalați acumulatorul astfel încât să nu se poată mișca în ambalaj.
- Asigurați ambalajul astfel încât să nu se poată mișca.
Accumulatorul se supune cerințelor privind transportul bunurilor periculoase. Acumulatorule este clasificat ca UN 3480 (baterii litiu-Ion) și a fost verificat conform manualului de verificări și criterii UN partea III, subcapitolul 38.3. Reglementările de transport sunt indicate în www.stihl.com/safety-data-sheets.
15 Stocarea
15.1 Depozitarea emondorului
- Decuplați emondorul de înălțime și scoateți acumulatorul.
- Glisați apărătoarea de lant peste șina port-lanț, astfel încât să acopere toată șina port-lanț.
- Depozitați emondorul astfel încât să se respecte următoarele condiții:
– Emondorul nu se poate răsturna și deplasa. - Emondorul este depozitat într-un loc care nu se află la îndemâna copiilor.
- Emondorul este curat și uscat.
▶ Dacă emondorul se depozitează mai mult de 30 de zile: demontați șina port-lanț și lanțul fierăstrăului.
15.2 Depozitarea accumulatorului
STIHL recomandă păstrarea accumulatorului într-o stare de încărcare între 40 % și 60 % (2 LED-uri care se aprind verde).
- Depozitați acumulatorul așa încât să se respecte următoarele condiții:
- Acumulatorul este depozitat într-un loc care nu se află la îndemâna copiilor.
- Acumulatorul este curat și uscat.
- Acumulatorul se află într-un spațiu închis.
- Acumulatorul este deconectat de la emondor.
- Dacă accumulatorul este depozitat în încărcător: îndepăratați ștecărul de rețea și depozitați accumulatorul cu o stare de încărcare între 40 % și 60 % (2 LED-uri care luminează verde).
- Nu depozitați acumulatorul la temperaturi aflate în afara intervalului de temperatură specificat, 20.6.
INDICATIE
- Dacă accumulatorul nu este depozitat conform descrierii din prezentul Manual de utilizare, accumulatorul se poate descărca profund și, astfel, poate suferi daune iremediabile.
Înainte de depozitare, încărcați acumulatorul descărcat. STIHL recomandă păstrarea accumulatorului într-o stare de încărcare între 40 % și 60 % (2 LED-uri care luminează verde). - Depozitați acumulatorul deconectat de la emondor.
16 Curățare
16.1 Curățarea emondorului de înăl- time
- Decuplați emondorul de înălțime și scoateți acumulatorul.
- Curățați emondorul de înălțime cu o lavetă umedă sau cu soluție STIHL pentru îndepărta-rea rășinilor.
▶ Fantele de ventilatie se curăță cu o pensulă. - Îndepărtați materiile străine din compartimentul acumulatorului și curățați compartimentul acumulatorului folosind o lavetă curată.
- Curățați contactele electrice din compartimentul accumulatorului folosind o pensulă sau o perie moale.
▶ Demontați capacul roții de lant.
Curățați zona din jurul roții de lanț cu o lavetă umedă sau cu soluție STIHL pentru îndepărta-rea rășinilor.
▶ Montați capacul roții de lant.
16.2 Curățarea șinei port-lanț și a lanțului de fierăstrău
- Decuplați emondorul de înălțime și scoateți acumulatorul.
- Demontați șina port-lanț și lanțul de ferăstrău.
Curățați canalul de scurgere a uleiului (1), orificiul de intrare a uleiului (2) și canelura (3) cu o pensulă, o perie moale sau soluție STIHL pentru îndepărtarea rășinilor.
- Curățați lanțul fierăstrăului cu o pensulă, o perie moale sau soluție STIHL pentru îndepăr-tarea rășinilor.
- Montați șina port-lanț și lantul de ferăstrău.
16.3 Curățarea filtrului de aer
- Decuplați emondorul de înălțime și scoateți acumulatorul.
- Curățați zona din jurul filtrului de aer (2) cu o lavetă umedă sau cu o pensulă.
- Rotiți şurubul (1) în sens antiorar până când filtrul de aer (2) poate fi scos.
▶ Filtrul de aer (2) se rabatează în sus și se detașează.
▶ Murdăria se spală pe partea exterioară a filtrului de aer (2) sub apă din abundență. - Dacă este deteriorat filtrul de aer (2): Se înlocuiește filtrul de aer (2).
▶ Filtrul de aer (2) se lasă să se răcească la aer.
▶ Filtrul de aer (2) se așează în carcasă și se rabatează în jos.
Filtrul de aer (2) trebuie aşezat coplanar de jur-împrejur pe carcasă. - Înşurubați şurubul (1) și strângeti-l ferm.
16.4 Curățarea bateriei
▶ Curățați bateria cu o lavetă umedă.
17 Întreținere
17.1 Intervale de întreținere
Intervalele de întreținere depind de condițiile ambientale și de lucru. STIHL recomandă următoarele intervale de întreținere:
La fiecare 50 ore de functionare
▶ Curățați filtrul de aer.
Anual
- Dispuneți verificarea emondorului de înălțime de către un distribuitor STIHL.
17.2 Debavurarea șinei portlanț
Pe marginea exterioară a șinei portlanț se pot forma bavuri.
- Îndepărtați bavurile cu o pilă plată sau o sculă pentru debavurarea șinei portlanț STIHL.
- Dacă aveți neclarități, vă rugăm să vă adresați unui distribuitor STIHL.
17.3 Ascuțirea lanțului de ferăstrău
Este nevoie de multă practică pentru ascuți un lanț de ferăstrău în mod corespunzător.
Pilele STIHL, accesoriiile de pile STIHL, instrumentele de ascuțit STIHL și broșura "Ascuțirea lanțurilor de ferăstrău STIHL" vă sunt de ajutor la ascuțirea în mod corespunzător a lanțului de ferăstrău. Broșura este disponibilă la www.stihl.com/sharpening-brochure.
STIHL recomandă ca lanțurile de ferăstrău să fie ascuțite de un distribuitor STIHL.
AVERTISMENT
■ Dinții de tăiere ai lanțului de ferăstrău sunt ascuțiți. Utilizatorul se poate tăia.
- Purtați mănuși de lucru făcute din material rezistent la uzură.
- Piliți fiecare dinte de tăiere cu o pilă rotundă așa încât să se respecte următoarele condiții:
- Pila rotundă se potrivește cu pasul lanțului de ferăstrău.
- Pila rotundă este mânuită din interior spre exterior.
- Pila rotundă este deplasată în unghi drept față de șina portlanț.
- Se respectă unghiul de ascuțire de 30°.
▶ Piliți limitatorul de adâncime cu o pilă plană astfel încât acesta să fie în contact cu calibrul de rectificare STIHL și paralel cu marcajul de uzură. Calibrul de rectificare STIHL trebuie să se potrivească cu pasul lanțului de ferăstrău.
- Dacă există neclarități: Adresați-vă unui distribuitor STIHL.
18 Reparare
18.1 Repararea emondorului de înălțime și a accumulatorului
Utilizatorul nu poate repara singur emondorul de înălțime, șina portlanț, lanțul fierăstrăului și acumulatorul.
- Dacă emondorul de înălțime, șina portlanț sau lanțul fierăstrăului sunt deteriorate: Nu folosiți emondorul de înălțime și apelați la un distribui-tor STIHL.
- Dacă accumulatorul este defect sau aariat: Înlocuiti accumulatorul.
19 Depanare
19.1 Depanarea emondorului sau a accumulatorului
| Defecțiunea LED-uri la acu-mulator | Cauza Remediere | |
| La punerea în funcțiune, emon-dorul de înălțime nu pornește. | 1 LED luminează intermi-tent verde. | Acumulatorul este aproape descărcat. |
| 1 LED aprins roșu. | Acumulatorul este prea fierbinte sau prea rece. | |
| 3 LED-uri luminează intermi-tent roșu. | Emondorul de înălțime are o defecțiune. | |
| 3 LED-uri apri-nse roșu. | Emondorul de înălțime este prea cald. | Extrageți acumulatorul.Lăsați emondorul de înălțime să se răcească. |
| 4 LED-uri luminează intermi-tent roșu. | Defecțiune la acumu-lator. | Scoateți acumulatorul și introduceți-l din nou.Porniți emondorul.Dacă cele 4 LED-uri pâlpăie în conti-nuare cu culoarea roșie: nu folosiți moto-ferăstrăul și apelați la un distribui-tor STIHL. |
| Conexiunea elec-tricăÎntrre emondorul de înălțime și acumulator este întreruptă. | Extrageți acumulatorul.Curătați contactele electrice din comparti-mentul acumulatorului.Introduceți acumulatorul. | |
| Emondorul de înălțime sau acumula-torul sunt umede. | Lăsați emondorul sau acumulatorul să se usuce,20.7.. | |
| În timpul func-tionării, emondo-rul de înălțime se oprește. | 3 LED-uri apri-nse roșu. | Extrageți acumulatorul.Lăsați emondorul de înălțime să se răcească. |
| Există o defectiune | electrică. | Scoateți acumulatorul și introduceți-l din nou.Porniți emondorul. |
| Timpul de funcționare a emondorului este prea scurt. | Acumulatorul nu este complet încărcat. | Încărcați acumulatorul complet, așa cum este prezentat în manualul cu instrucțiuni al încărcătoarelor STIHL AL 101, 301, 301-4, 500. |
| Durata de viață funcți-onală a acumulatoru-lui este depășită. | Înlocuți acumulatorul. | |
| Din zona de tăiere iese fum sau miroase a ars. | Lanțul ferăstrăului nu este ascuțit corect. | Ascuți corect lanțul ferăstrăului. |
| În rezervorul de ulei este prea puțin ulei adeziv pentru lanțul fierăstrăului. | Umpleți uleiul adeziv pentru lanțul fierăstrăului. | |
| Sistemul de lubrifiere a lanțului alimentează prea puțin ulei adeziv pentru lanțul fierăstrăului. | Nu folosiți emondorul de înălțime și apelați la un distribuitor STIHL. | |
| Lanțul fierăstrăului este tensionat exce-siv. | Tensionați corespunzător lanțul ferăstrăului. | |
| Emondorul de înălțime nu este folosit corect. | Citiți instrucțiunile de utilizare și exersați. | |
| Accumulatorul cu nu poate fi găsit cu ajutorul aplicației STIHL connec-ted. | Interfața radio Blue-tooth®de pe acumula-tor sau de pe termin-alul mobil este dezac-tivată.Distanța dintreacu-mulator și terminalul mobil este prea mare. | Activați interfața radio Bluetooth®de pe acumulator sau de pe terminalul mobil.▸ Reduceți distanța, 20.5.▸ Dacă acumulatorul nu poate fi găsit în continuare cu aplicația STIHL connec-ted app: adresați-vă unui distribui-tor STIHL. |
19.2 Asistență privind produsul și ajutor pentru utilizare
Asistența privind produsul și ajutorul pentru utilizare pot fi obținute la un serviciu de asistență tehnică STIHL.
Posibilitățile de contact și informațiile pot fi găsite la adresa https://support.stihl.com sau www.stihl.com.
20 Date tehnice
20.1 Emondor STIHL HTA 150.0
– Acumulatoare permise:
- STIHL AP
- STIHL AR
– Greutate fără accumulator: 4,7 kg
- Capacitatea maximă a rezervorului de ulei: 220 cm³ (0,22 l)
- Tip de protecție electrică: IPX4 (protecție contra apei stropite din toate părțile)
Durata de funcționare este disponibilă la www.stihl.com/battery-life.
20.2 Emondor STIHL HTA 160.0
– Acumulatoare permise:
- STIHL AP
- STIHL AR
– Greutate fără accumulator: 6,9 kg
- Capacitatea maximă a rezervorului de ulei: 220 cm ^3 (0,22 l)
- Tip de protectie electrică: IPX4 (protectie contra apei stropite din toate părțile)
Durata de funcționare este disponibilă la www.stihl.com/battery-life.
20.3 Roti de Iant
Pot fi utilizate următoarele roți de lant:
- 7 dinți pentru 3/8" P
- 8 dinți pentru 1/4" P
20.4 Adâncimea minimă a canelurii şinei portlanț
Adâncimea minimă a canelurii depinde de pasul şinei portlanț.
– Tehnologie de acumulatoare: Litiu-ion
- Tensiune: 36 V
- Capacitatea în Ah: vezi plăcuța de identificare
- Conținutul de energie în Wh: vezi plăcuța de identificare
- Greutatea în kg: a se vedea plăcuța de identificare
- Interfață radio Bluetooth® (doar pentru acumulatoare cu C):
- Conexiune de date: Bluetooth® 5.1. Terminalul mobil trebuie să fie compatibil cu Bluetooth® Low Energy 5.0 și să accepte Generic Access Profile (GAP).
– Banda de frecvență: bandă ISM 2,4 GHz - Putere de transmisie maximă reflectată: 1 mW
- Raza de acoperire a semnalului: cca. 10 m. Puterea semnalului depinde de condițiile ambientale și de terminalul mobil. Raza de acoperire poate varia foarte mult în funcție de condițiile exterioare, inclusiv de aparatul de recepție utilizat. Raza de acoperire poate să fie redusă semnificativ în încăperile închise și prin barierele metalice (de exemplu pereți, rafturi, valize).
- Cerințe privind sistemul de operare al dispozitivului mobil: Android sau iOS (versiunea actuală sau o versiune mai recentă)
20.6 Limite de temperatură
AVERTISMENT
■ Acumulatorul nu este protejat împotriva tuturor influențelor mediului. Dacă acumulatorul este expus la anumite influențe ale mediului, acesta se poate aprinde sau exploda. Risc de rănire gravă a persoanelor și de pagube materiale.
- Nu încărcați acumulatorul la temperaturi sub - 20 °C sau peste + 50 °C.
▶ Nu utilizați emondorul sau accumulatorul la temperaturi sub - 20 °C sau peste + 50 °C.
▶ Nu depozitați emondorul sau accumulatorul la temperaturi sub - 20 °C sau peste + 70 °C.
20.7 Intervale de temperatură recommandate
Pentru o capacitate optimă a emondorului și a accumulatorului, respectați următoarele intervale de temperatură:
– Încărcare: + 5 °C până la + 40 °C
- Utilizare: - 10 °C până la + 40 °C
- Depozitare: - 20 °C până la + 50 °C
Dacă accumulatorul este încărcat, utilizat ori depozitat la temperaturi în afara intervalului de temperaturi recomandat, capacitatea acestuia poate fi redusă.
În cazul în care accumulatorul este ud sau umed, lăsați-l să se usuce de cel puțin 48 de ore la o temperatură mai mare de + 15 °C și mai mică de + 50 °C și la o umiditate mai mică de 70 %. O umiditate mai mare poate prelungi timpul de uscare.
20.8 Nivelurile de zgomot și vibrații HTA 150.0
Valoarea K pentru nivelul de presiune acustică este 2 dB(A). Valoarea K pentru nivelul de putere sonoră este 2 dB(A). Valoarea K pentru valorile de vibrație este 2 m/s².
STIHL recomandă purtarea unei căști de protecție auditivă.
- Nivel de presiune acustică L_pA măsurat conform IEC 62841-4-10 pentru 3/8" P: 94 dB(A)
- Nivel de presiune acustică L_pA măsurat conform IEC 62841-4-10 pentru 1/4" P: 89 dB(A)
- Nivel de putere sonoră L_WA măsurat conform IEC 62841-4-10 pentru 3/8" P: 100 dB(A)
- Nivel de putere sonoră L_wA măsurat conform IEC 62841-4-10 pentru 1/4" P: 96 dB(A)
Furtunul mânerului:
- Valoarea vibrațiilor a_hv măsurată conform IEC 62841-4-10
- Mâner de comandă: 4,8 m/s ^2
- Furtunul mânerului: 3,6 m/s ^2
Mâner circular:
- Valoarea vibrațiilor a_hv măsurată conform IEC 62841-4-10
– Mâner de comandă: 5,6 m/s ^2
- Mâner circular: 4,0 m/s ^2
Valorile nivelurilor indicate ale vibrațiilor au fost măsurate conform unei metode de testare standardizate și pot fi folosite pentru compararea aparatelor electrice. Valorile effective ale vibrațiilor ce survin pot să difere de valorile indicate, în funcție de modul de utilizare. Valorile indicate ale vibrațiilor se pot întrebuința pentru o primă estimare a solicitării din punct de vedere al vibrațiilor. Solicitarea efectivă prin vibrații trebuie estimată. Pot fi astfel luați în considerare timpii în care aparatul electric este deconectat și aceia în care a funcționat însă fără a fi sub sarcină.
Informații referitoare la conformitatea cu Direc-tiva pentru vibrații 2002/44/CE sunt disponibile la www.stihl.com/vib.
20.9 Nivelurile de zgomot și vibrații HTA 160.0
Valoarea K pentru nivelul de presiune acustică este 2 dB(A). Valoarea K pentru nivelul de putere sonoră este 2 dB(A). Valoarea K pentru valorile de vibratie este 2 m/s².
STIHL recomandă purtarea unei căști de protecție auditivă.
- Nivel de presiune acustică L_pA măsurat conform IEC 62841-4-10 pentru 3/8" P: 89 dB(A)
- Nivel de presiune acustică L_pA măsurat conform IEC 62841-4-10 pentru 1/4" P: 85 dB(A)
- Nivel de putere sonoră L_wA măsurat conform IEC 62841-4-10 pentru 3/8" P: 101 dB(A)
– Nivel de putere sonoră L _wA măsurat conform IEC 62841-4-10 pentru 1/4" P: 97 dB(A)
Tijă introdusă complet:
- Valoarea vibrațiilor a_hv măsurată conform IEC 62841-4-10
– Mâner de comandă: 5,1 m/s²
– Furtunul mânerului: 4,3 m/s²
Tijă complet extrasă:
- Valoarea vibrațiilor a_hv măsurată conform IEC 62841-4-10
– Mâner de comandă: 5,6 m/s²
- Furtunul mânerului: 4,1 m/s ^2
Valorile nivelurilor indicate ale vibrațiilor au fost măsurate conform unei metode de testare standardizate și pot fi folosite pentru compararea aparatelor electrice. Valorile effective ale vibrațiilor ce survin pot să difere de valorile indicate, în funcție de modul de utilizare. Valorile indicate ale vibrațiilor se pot întrebuința pentru o primă estimare a solicitării din punct de vedere al vibrațiilor. Solicitarea efectivă prin vibrații trebuie estimată. Pot fi astfel luați în considerare timpii în care aparatul electric este deconectat și aceia în care a funcționat însă fără a fi sub sarcină.
Informații referitoare la conformitatea cu Direc-tiva pentru vibrații 2002/44/CE sunt disponibile la www.stihl.com/vib.
21 Combinatii ale sinei portlanț și lantului de ferăstrău română
20.10 REACH
REACH este Regulamentul european referitor la înregistrarea, evaluarea și autorizarea substanțelor chimice.
Informații referitoare la conformarea Regulamentului REACH sunt date la www.stihl.com/reach.
21 Combinații ale șinei portlanț și lanțului de ferăstrău
21.1 Emondor STIHL HTA 150.0 și HTA 160.0
| Diviziunea | Grosime za de antrenare/ lățime cane- lură | Lungime | Sină port-lanțNumăr | de dinți la roata dințată | Numărul zalelor de antrenare | Lanțul fierăstrăului |
| 3/8“ P 1,1 mm | 25 cm | Rollomatic E / Light 04 | 7 | 39 | 61 PMM3 (Tip 3610) | |
| 30 cm | Rollomatic E Mini / Light 01 | 7 | 44 | |||
| Rolloma- tic E Mini light / Light P01 | ||||||
| 35 cm | Rollomatic E / Light 04 | 7 | 50 | |||
| 1/4“ P 1,1 mm 30 cm | Rollomatic E Mini / Light 01 | 8 | 64 | 71 PM3 (Tip 3670) | ||
| Lungimea de tăiere a unei sine port-lanț depinde de emondorul și de lanțul fierăstrăului utilizat. Lungi- mea de tăiere efectivă a unei sine port-lanț poate fi mai mică decât lungimea specificată. | ||||||
22 Combinatie de sisteme de susținere
22.1 Combinatii de sisteme de transport
Emondorul de înălțime trebuie folosit în combinație cu un sistem de transport. Aici sunt indicate sistemele de transport care pot fi utilizate:
Centură de umăr
Centură de șold ADVANCE X-Flex cu centură pentru domeniul forestier ADVANCE X-TREEm HT împreună cu Flexband HT.
Centură de umăr dublă
Centură pentru acumulator cu „borsetă AP cu cablu electric” încorporată împreună cu centură de umăr
Centură pentru acumulator cu curea de transport și „borsetă AP cu cablu electric” încorporată împreună cu pernă de reazem
Acumulator STIHL AR L împreună cu pernă de reazem
Sistem de transport cu „borsetă AP cu cablu electric” încorporată împreună cu pernă de reazem
Sistem tip rucsac RTS (HTA 160.0)
23 Piese de schimb și accesorii
23.1 Piese de schimb și accesorii
Aceste simboluri identifică piesele de schimb originale STIHL și accesorile originale STIHL.
STIHL recomandă folosirea pieselor de schimb originale STIHL și a accesorilor originale STIHL.
Piesele de schimb și accesoriiile altor producători nu pot fi evaluate de STIHL referitor la fiabilitate, siguranță și potrivire în pofida monitorizării continue a pieței, iar STIHL nu poate recomanda utilizarea acestora.
Piesele de schimb și accesoriiile originale STIHL se pot procura de la un distribuitor STIHL.
24 Eliminare
24.1 Salubrizarea emondorului de înălțime și a accumulatorului
Informațiile referitoare la eliminare pot fi obținute din partea administrației locale sau din partea unui distributor STIHL.
O eliminare necorespunzătoare poate dăuna sănătății și mediului.
▶ Produsele STIHL și ambalajul acestora trebuie livrate pentru reciclare la un centru de colec-tare adecvat, conform prevederilor locale.
- Nu eliminați împreună cu gunoiul menajer.
25 Declaratie de conformitate EU
25.1 Emondor STIHL HTA 150.0, HTA 160.0
declară pe propria răspundere, că
- Tipul constructiv: emondorul de înălțime cu accumulator
- Marca: STIHL
- Tip: HTA 150.0, HTA 160.0
– Identificator de serie: LA01
este conform cu cerințele Directivelor implementate 2011/65/UE, 2006/42/CE și 2014/30/UE și a fost creat și produs în conformitate cu versiunile diverselor standarde aplicabile la respectivele date de producție: EN 55014-1, EN 55014-2, EN 62841-1 cu respectarea EN ISO 11680-1 și EN 62841-4-1.
Examinarea CE de tip conform Directivei 2006/42/CE Art. 12.3(b) a fost efectuată la: Institutul de verificare și certificare VDE (NB 0366), Merianstraße 28, 63069 Offenbach, Germania
- Număr de certificare HTA 150.0: 40051625
- Număr de certificare HTA 160.0: 40051625
Documentele tehnice sunt păstrate de Departamentul de autorizare produse al ANDREAS STIHL AG & Co. KG.
Anul de producție, țara producătoare și seria mașinii sunt specificate pe emondor.
declară pe propria răspundere, că
- Tipul constructiv: emondorul de înălțime cu accumulator
- Marca: STIHL
- Tip: HTA 150.0, HTA 160.0
– Identificator de serie: LA01
este conform cu cerințele Regulamentelor pentru Regatul Unit The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008 și Electromagnetic Compatibility Regulations 2016 relevante și a fost creat și produs în conformitate cu versiunile următoarelor standarde aplicabile la respectivele date de producție: EN 55014-1, EN 55014-2, EN 62841-1 cu respectarea EN ISO 11680-1 și EN 62841-4-1.
Examinarea de tip a fost efectuată de către: Intertek Testing & Certification Ltd, Academy Place, 1 – 9 Brook Street, Brentwood Essex, CM14 5NQ, Marea Britanie
- Număr de certificare HTA 150.0: UK-MCR-0041
- Număr de certificare HTA 160.0: UK-MCR-0041
Documentele tehnice sunt păstrate de ANDREAS STIHL AG & Co. KG.
Anul de producție, țara producătoare și seria mașinii sunt specificate pe emondor.
27 Instrucțiuni generale de siguranță pentru electrounelte
27.1 Introducere
Acest capitol descrie instrucțiunile generale de siguranță formulate în standardul european EN/IEC 62841 pentru electrounelte manuale, acționate cu motor.
STIHL trebuie să reproducă aceste texte.
Indicațiile de securitate precizate la "Siguranța electrică" cu privire la evitarea electrocutărilor nu se aplică produselor cu accumulator STIHL.
AVERTISMENT
- Citiți toate indicațiile de siguranță, instrucțiunile, imaginile și datele tehnice, cu care este prevăzută această electrounealtă. Nerespectarea următoarelor instrucțiuni poate cauza electrocutare, incendii și/sau grave răniri. Păstrați toate instrucțiunile de siguranță și indicațiile pentru a fi folosite ulterior.
Termenul întrebuințat în cadrul instrucțiunilor de siguranță "Electrounealtă" se referă la electrouneltele utilizate în rețea (cu cablu de rețea) și electrouneltele acționate prin accumulator (fără cablu de rețea).
27.2 Siguranța la locul de muncă
a) Mentineți curățenia la locul de muncă, precum și bunele condiții de luminozitate.
Zonele de lucru aflate în dezordine sau fără luminozitate pot duce la accidente.
b) Nu întrebuințați unealta electrică în zone cu potențial exploziv, în spații în care se găsesc lichide inflamabile, gaze sau praf. Uneltele electrice produc scântei care la rândul lor ar putea aprinde praful sau aburii.
c) În timpul utilizării uneltei electrice țineți la distanță copiii și alte persoane. În cazul distra- gerii atenției ați putea pierde controlul asupra uneltei electrice.
27.3 Siguranța electrică
a) Ștecherul uneltei electrice trebuie să corespundă prizei electrice. Nu se vor aduce modificări ștecherului. Nu întrebuințați adaptoare la ștecher împreună cu uneltele electrice cu împământare. Ștecherele nemodificare și prizele electrice corespunzătoare reduc riscul unei eventuale electrocutări.
b) Evitați contactul unor părți ale corpului cu suprafețele conducătoare, cum ar fi cele ale țevilor, instalațiilor de încălzire, cuptoarelor și frigiderelor. Apare un risc crescut de electrocutare atunci când corpul dumneavoastră devine conducător electric.
c) Protejati uneltele electrice de ploaie și umezeală. Pătrunderea apei într-o unealtă electrică sporește riscul electrocutării.
d) Cablul de racord nu se va întrebuința în alte scopuri. Nu folosiți niciodată cablul de racord pentru purtare, tragere sau pentru scoaterea ștecherului de la unealta electrică. Protejați cablul de căldură, ulei, muchii ascuțite sau piese mobile. Cablurile avariate sau încurcate cresc riscul electrocutării.
e) Când întrebuințați o unealtă electrică în aer liber, utilizați numai cabluri prelungitoare destinate și pentru exterior. Utilizarea unui cablu prelungitor destinat spațiilor din exterior reduce riscul electrocutării.
f) Atunci când utilizarea unei unelte electrice în mediu umed este inevitabilă, întrebuințați un întrerupător cu protecție la curenți paraziți. Utilizarea întrerupătorului cu protecție la curenți paraziți reduce riscul electrocutării.
27.4 Siguranța persoanelor
a) Fiți vigilant, acordați atenție la ceea ce faceți și acționați prevăzător atunci când lucrați cu scula electrică. Nu întrebuințați electrounealta dacă sunteți obosit sau vă aflați sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție în timpul întrebuințării uneltei electrice poate duce la grave răniri.
b) Purtați echipament personal de protecție și întotdeauna ochelari de protecție. Purtarea echipamentului personal de protecție, precum mască antipraf, cizme de protecție stabile la alunecare, cască de protecție sau cască antifonică, în funcție de tipul și modul de utilizare a uneltei electrice, micșorează riscul apariției rănirilor.
c) Evitați pornirea accidentală. Asigurați-vă că electrounealta este oprită înainte de a o conecta la sursa de curent electric și/sau accumulator, de a o prinde sau de a o transporta. Dacă, la transportarea uneltei elec-trice, țineți degetul pe comutator sau dacă unealta electrică este pornită în momentul conectării la sursa de curent electric, pot apărea accidente.
d) Înaintea pornirii uneltei electrice îndepărtați sculele de reglaj sau şurubelnitele. Prezența unei unelte sau chei la o piesă rotativă a uneltei electrice, poate cauza răniri.
e) Adoptați întotdeauna o poziție corectă a cor-pului. Asigurați o poziție sigură și păstrați-vă permanent echilibrul corporal. Astfel veți putea avea un mai bun control asupra uneltei electrice în situații imprevizibile.
f) Purtați îmbrăcăminte corespunzătoare. Nu purtați îmbrăcăminte lejeră sau bijuterii. Asigurați distanța corespunzătoare între păr și îmbrăcăminte față de piesele mobile. Îmbrăcămintea largă, bijuteriile sau părul lung s-ar putea prinde de componentele mobile.
g) În cazul în care sunt montate echipamente de scoatere și de colectare a prafului, aces-tea trebuie conectate și folosite în mod corespunzător. Utilizarea unui aspirator poate reduce pericolele provocate de praf.
h) Nu vă lăsați ghidați de un fals sentiment de securitate și nu ignorați regulile de siguranță referitoare la uneltele electrice, chiar dacă sunteți familiarizați cu unealta electrică, în urma unei utilizări frecvente. Acționarea cu neglijență poate duce la răniri grave în decurs de câteva secunde.
27.5 Manipularea și utilizarea uneltei electrice
a) Nu suprasolicitați unealta electrică. Întrebuințați numai unelte electrice special destinate profilului muncii dumneavoastră. Cu ajutorul sculei electrice potrivite lucrați mai bine și mai sigur în domeniul de performanță indicat.
b) Nu folosiți unelte electrice care au comutatorul defect. O unealtă electrică care nu mai poate fi pornită sau oprită, prezintă pericol și trebuie reparată.
c) Scoateți ștecherul din priză și/sau îndepăratați acumulatorul înainte de a efectua reglaje la aparat, de a schimba piesele accesorii sau de a scoate din funcțiune aparatul. Aceste
măsuri de precauție împiedică pornirea acci- dentală a uneltei electrice.
d) Nu păstrați electrouneltele neutilizate la înde-
mâna copiilor. Nu permiteți exploatarea unel-
tei electrice de către persoane care nu dețin
experiență în utilizare sau care nu au citit
aceste instrucțiuni. Uneltele electrice pre-
zintă pericol dacă sunt întrebuințate de per-
soane neexperimentate.
e) Uneltele electrice necesită îngrijire. Contro-
lați dacă piesele mobile funcționează irepro-
şabil și nu se prind, dacă piesele nu sunt
sparte sau avariate astfel încât să influen-
țeze funcționarea uneltei electrice. Piesele
avariate se vor repara înainte de utilizarea
uneltei electrice. Multe accidente provin de la
unelte electrice întreținute necorespunzător.
f) Mentineți uneltele täietoare ascuțite și curate. Uneltele täietoare cu muchii täietoare ascuțite întreținute cu atenție se prind mai puțin și sunt mai ușor de ghidat.
g) Utilizați electrouneltele, unealta de intervenție, uneltele de intervenție etc. corespunzător instrucțiunilor acestora. Luați în considerare condițiile de lucru și activitatea care trebuie efectuată. Întrebuințarea uneltelor electrice în alte scopuri decât cele special prevăzute poate duce la situații periculoase.
h) Păstrați mânerele și suprafețele de prindere uscate, curate și lipsite de ulei și grăsimi. Mânerele și suprafețele de prindere alune-coase nu permit o operare și un control al uneltei electrice în condiții de siguranță în caz de situații neprevăzute.
27.6 Manipularea și utilizarea uneltei cu accumulator
a) Încărcați acumulatoarele numai cu încărcătoarele recomandate de fabricant. La un încărcător adecvat unui anumit tip de accumulator, există pericolul de incendiu dacă acesta este utilizat cu alte acumulatoare.
b) Întrebuințați numai acumulatoare prevăzute special pentru unelte electrice. Utilizarea altor acumulatoare poate conduce la răniri și pericol de incendiu.
c) Nu tineți acumulatorul în apropierea agrafe-
lor de birou, monedelor, cheilor, acelor, şuru-
burilor sau altor obiecte metalice care ar
putea duce la formarea de punți cu contact-
tele. Un scurtcircuit cu contactele acumulatorului poate duce la arderi sau incendii.
27 Instrucțiuni generale de siguranță pentru electrounelte română
d) În cazul utilizării necorespunzătoare lichidul din accumulator s-ar putea revărsa. Evitați contactul cu acesta. În cazul unui contact accidental, clătiți bine cu apă. Dacă lichidul ajunge la ochi, apelați la ajutorul unui medic. Lichidul revărsat al accumulatorului poate duce la iritații sau arsuri ale pielii.
e) Nu utilizati un accumulator deteriorate sau modificat. Acumulatoarele deteriorate sau modificate se pot comporta impredictibil și pot cauza un incendiu, explozie sau rănire.
f) Nu expuneti acumulatorul la foc sau la temperaturi ridicate. Focul sau temperaturile de peste 130 °C (265 °F) pot cauza explozii.
g) Urmați toate instrucțiunile referitoare la încărcare și nu încărcați niciodată acumulatorul sau unealta cu accumulator în afara intervalului de temperatură specificat în manualul de instrucțiuni. Încărcarea incorectă sau încărcarea în afara intervalului de temperatură admis poate distruge acumulatorul și crește riscul de incendiu.
27.7 Service
a) Pentru repararea uneltei electrice adresați-vă numai personalului calificat de specialitate și numai cu piese originale de schimb. Astfel se garantează păstrarea siguranței uneltei elec-trice.
b) Nu faceți niciodată service la accumulatorii deteriorați. Toate lucrările de întreținere a accumulatorului trebuie efectuate doar de către producător sau de unitățile de service autorizate.
- Prefață
- Informații referitoare la acest Manual de instrucțiuni
- Documente valabile
- Identificarea Notelor de avertizare din text
- AVERTISMENT
- INDICATIE
- Simboluri în text
- Cuprins
- Emondorul STIHL HTA 150.0 și acumulatorul
- Emondorul STIHL HTA 160.0 și acumulatorul
- Cuprins română
- Lanțul fierăstrăului
- Opritor
- Capacul roții de lant
- Piuliţă
- Bară gradată
- Apărătoare de lant
- Acumulator
- LED-uri
- Butonul
- LED „BLUETOOTH®“ (doar pentru acumulatoare cu Ⓑ)
- Manetă de blocare
- Compartimentul accumulatorului
- Capac 12
- Mâner de comandă
- Blocatorul manetei de cuplare
- Cursor de deblocare
- LED-ul
- Clapete
- Manetă de actionare
- Filtrul de aer
- Picion de reazem
- # Plăcuță de identificare cu seria mașinii
- Simboluri
- Instructiuni de siguranță
- Simboluri de avertizare
- Utilizare conform destinației
- ▲ AVERTISMENT
- Cerințe pentru utilizator
- Instructiuni de siguranță română
- Îmbrăcăminte și echipament
- Spațiu de lucru și mediu
- Emondorul de înălțime
- Acumulator
- Starea sigură în exploatare
- Emondorul de înălțime
- Şină port-lanț
- Lanțul fierăstrăului
- Acumulator
- Operatii
- Debitarea
- ▲ PERICOL
- Tăierea crengilor
- Ricoșeu
- Transportarea
- Emondorul de înălțime
- Acumulator
- Stocarea
- Emondorul de înălțime
- Acumulator
- Pregătirea emondorului de înălțime pentru utilizare română
- Curățarea, întreținerea și repa- rarea
- Pregătirea emondorului de înălțime pentru utilizare
- Pregătirea emondorului pentru utilizare
- Conectați acumulatorul cu interfață radio Bluetooth® la aplicația STIHL connected
- Încărcarea bateriei și a LED-urilor
- Încărcarea accumulatorului
- Indicarea stării de încărcare
- LED-urile de la accumulator
- Activarea și dezactivarea interfeței radio Bluetooth®
- Activarea interfeței radio Bluetooth®
- Dezactivarea interfetei radio Bluetooth®
- Asamblarea emondorului de înălțime
- Asamblarea emondorului
- Asamblarea emondorului de înălțime română
- Ataşarea mânerului circular (HTA 150.0)
- Montarea clapetelor (HTA 160.0)
- Montarea piciorului de reazem
- Montarea opritorului (HTA 150.0)
- Montarea și demontarea șinei portlanț și a lanțului de ferăs-trău
- Montarea șinei port-lanț și a lanțului de ferăstrău
- Demontarea șinei port-lanț și a lanțului de ferăstrău
- Tensionarea lantului de fierăs- trău
- Umplerea uleiului adeziv pentru lanțuri de ferăstrău
- Introducerea și scoaterea bateriei
- Introducerea accumulatorului
- Extragerea accumulatorului
- Pornirea și oprirea emon- dorului de înălțime
- Pornirea emondorului
- Oprirea emondorului de înăl- time
- Verificarea emondorului de înălțime și a accumulatorului
- Verificarea roții de lant
- Verificarea şinei port-lanț
- Verificarea lantului fierăstrăului
- Verificarea elementelor de comandă
- Pornirea emondorului de înălțime
- Verificați lubrifierea Ianțului
- Verificarea accumulatorului
- Operarea emondorului de înălțime
- Reglarea lungimii tijei (HTA 160.0)
- Ajustarea clemei (HTA 160.0)
- Aşezarea și reglarea centurii de umăr simplă
- Tinerea și ghidarea emondorului (HTA 150.0)
- Tăiere crengi la înălțime
- Tinerea și ghidarea emondorului (HTA 160.0)
- Tăierea crengilor
- Retezarea
- Tăierea ramurilor groase
- După lucru
- După lucru
- Transportarea
- Transportul emondorului de înălțime
- Purtarea emondorului de înălțime
- Transportul emondorului de înălțime într-un auto-vehicul
- Transportul accumulatorului
- Stocarea
- Depozitarea emondorului
- Depozitarea accumulatorului
- Curățare
- Curățarea emondorului de înăl- time
- Curățarea șinei port-lanț și a lanțului de fierăstrău
- Curățarea filtrului de aer
- Curățarea bateriei
- Întreținere
- Intervale de întreținere
- Anual
- Debavurarea șinei portlanț
- Ascuțirea lanțului de ferăstrău
- Reparare
- Repararea emondorului de înălțime și a accumulatorului
- Depanare
- Depanarea emondorului sau a accumulatorului
- Asistență privind produsul și ajutor pentru utilizare
- Date tehnice
- Emondor STIHL HTA 150.0
- Emondor STIHL HTA 160.0
- Roti de Iant
- Adâncimea minimă a canelurii şinei portlanț
- Limite de temperatură
- Intervale de temperatură recommandate
- Nivelurile de zgomot și vibrații HTA 150.0
- Nivelurile de zgomot și vibrații HTA 160.0
- REACH
- Combinații ale șinei portlanț și lanțului de ferăstrău
- Emondor STIHL HTA 150.0 și HTA 160.0
- Combinatie de sisteme de susținere
- Combinatii de sisteme de transport
- Piese de schimb și accesorii
- Piese de schimb și accesorii
- Eliminare
- Salubrizarea emondorului de înălțime și a accumulatorului
- Declaratie de conformitate EU
- Emondor STIHL HTA 150.0, HTA 160.0
- Instrucțiuni generale de siguranță pentru electrounelte
- Introducere
- Siguranța la locul de muncă
- Siguranța electrică
- Siguranța persoanelor
- Manipularea și utilizarea uneltei electrice
- Manipularea și utilizarea uneltei cu accumulator
- Service
Marcă : STIHL
Model : HTA 150.0
Categorie : Tăietoare de gard viu
