Tip produs	Frigider
Marcă	Siemens
Model	KI52FADF0
Dimensiuni (Î x L x A)	177,2 cm x 54,1 cm x 54,5 cm
Greutate netă	62 kg
Alimentare electrică	220-240 V, 50 Hz
Clasă energetică	E
Capacitate netă frigider	254 L
Număr de rafturi	5
Tip de răcire	Ventilat (No Frost)
Iluminare interioară	LED
Funcții principale	Reglaj electronic al temperaturii, mod vacanță, alarmă ușă deschisă
Întreținere și curățare	Curățați cu apă călduță și un detergent delicat, nu folosiți produse abrazive
Siguranță	Blocare copii, sistem de siguranță împotriva supratensiunilor
Piese de schimb și reparabilitate	Piese disponibile pe site-ul Siemens, durată de disponibilitate 10 ani
Informații generale	Utilizare în interior, clasă climatică SN-T, nivel sonor 36 dB(A)

Întrebări frecvente - KI52FADF0 SIEMENS

Care este temperatura ideală pentru frigider?

Temperatura ideală se situează între +2°C și +8°C. Pentru o conservare optimă, reglați termostatul la +4°C.

Cum se curăță interiorul frigiderului?

Folosiți o cârpă moale umezită cu apă călduță și detergent delicat. Clătiți și uscați bine. Evitați produsele abrazive.

De ce face frigiderul meu zgomot?

Un ușor zumzet este normal datorită compresorului. Zgomotele de gâlgâit pot proveni de la circuitul de răcire. Dacă zgomotul este excesiv, verificați echilibrul aparatului.

Cum se dezgheață frigiderul?

Modelul KI52FADF0 este echipat cu sistem No Frost, nu necesită dezghețare manuală.

Ce fac dacă ușa nu se închide corect?

Verificați că nimic nu blochează închiderea (alimente, sertar poziționat greșit). Curățați garniturile. Dacă problema persistă, contactați serviciul de asistență.

Cum se schimbă becul interior?

Iluminarea este cu LED, nu poate fi înlocuită. Contactați un tehnician autorizat în caz de defecțiune.

Pot instala frigiderul într-un garaj neîncălzit?

Clasa climatică SN-T permite utilizarea de la +10°C la +43°C. Sub aceasta, compresorul poate să nu funcționeze corect.

Cum se activează modul vacanță?

Apăsați tasta 'Vacanță' până când apare simbolul. Temperatura se reglează automat la +14°C pentru economisirea energiei.

Unde găsesc piesele de schimb?

Pe site-ul Siemens Piese de Schimb, indicați modelul KI52FADF0 pentru a comanda piesele originale.

Ce înseamnă ledul de alarmă aprins?

Alarma sonoră sau vizuală poate indica o ușă deschisă sau o temperatură prea ridicată. Verificați închiderea ușii și temperatura setată.

MANUAL DE UTILIZARE KI52FADF0 SIEMENS

Indicii pentru reparații - Frigider

i Referitor la acest document.... 363

1.1 Informatii importante 363
1.1.1 Aplicabilitatea 363

1.2 Explicatia simbolurilor 363

1.2.1 Nivelurile de pericol.... 363

1.2.2 Simbolurile de pericol 363

1.2.3 Structura avertismentelor 364

2.1 Instructiuni generale de sigurantă.... 365

2.1.1 Toate aparatele electrocasnice 365

Instrumente și materiale utile.... 366

Repararea.... 367

4.1 Înlocuirea garniturii uşii 367

4.1.1 Demontarea garniturii uşii.... 367

4.1.2 Montarea garniturii uşii 367

4.2 Înlocuirea balamalei plate.... 370

4.2.1 Demontarea balamalei plate 370

4.2.2 Montarea balamalei plate 371

4.3 Repozitionarea raftului pentru usă 372

4.3.1 Demontarea raftului pentru uşă 372

4.3.2 Montarea raftului pentru uşă 372

4.4 Repozitionarea raftului 373

4.4.1 Demontarea raftului 373

4.4.2 Montarea raftului 373

4.5 Repoziționarea raftului extensibil 374

4.5.1 Demontarea raftului extensibil.... 374

4.5.2 Montarea raftului extensibil 374

4.6 Repoziționarea containerului pentru fructe și legume 375

4.6.1 Demontarea containerului pentru fructe și legume.... 375

4.6.2 Montarea containerului pentru fructe și legume.... 375

4.7 Repoziționarea separatorului și a capacului containerului pentru fructe și legume 376

4.7.1 Demontarea separatorului și a capacului containerului pentru fructe și legume 376

4.7.2 Montarea separatorului și a capacului containerului pentru fructe și legume.... 376

4.8 Repoziționarea containerului pentru alimente proaspete.... 377

4.8.1 Demontarea containerului pentru alimente proaspete 377

4.8.2 Montarea containerului pentru alimente proaspete.... 377

4.9 Înlocuirea lămpii LED de pe bara laterală 378

4.9.1 Demontarea lâmpii LED de pe bara laterală 378

4.9.2 Montarea lämpii LED de pe bara lateralä 379

4.10 Înlocuirea spotului luminos LED 380

4.10.1 Demontarea spotului luminos LED 380

4.10.2 Montarea spotului luminos LED 381

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale (text și/sau grafică)
	Identificarea unei recomandări simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condiților preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtați mănuși de protecție.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
■ Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii	Imagini
Material textil de protectie [00342013]	60 cm x 50 cm
Ventuză [00342224]	∅50 mm
Instrument special [00342180]
Cap torx TX20 [00340865]	6,3 mm (1/4")

Repararea

4.1 Înlocuirea garniturii uşii

Cerință:

Uşa este deschisă.

4.1.1 Demontarea garniturii uşii

1. Îndepăratați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura uşii este demontată.

4.1.2 Montarea garniturii uşii

	Grosimea garniturii noi a ușii poate fi ușor diferită față de grosimea garniturii vechi a ușii. Acest lucru nu va afecta comportamentul de închidere și funcționarea pe termen lung.
	Dacă aparatul dumneavoastră are balamale reglabile sau accesorii pentru balamale, puteți optimiza comportamentul de închidere în consecință.
	Orificiile de mici dimensiuni practicate în garnitura ușii au rol funcțional (sunt necesare pentru ventilație). Ele nu sunt defecte ale produsului.

Repararea

1. Verificați canelura pentru montarea garniturii și asigurati-vă că nu prezintă defecte.

1. Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată.
2. Contactați departamentul de service pentru clienti.

3.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii îna- inte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeti colțurile de sus și de jos ale garniturii în canelură.

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura uşii este montată.

Repararea

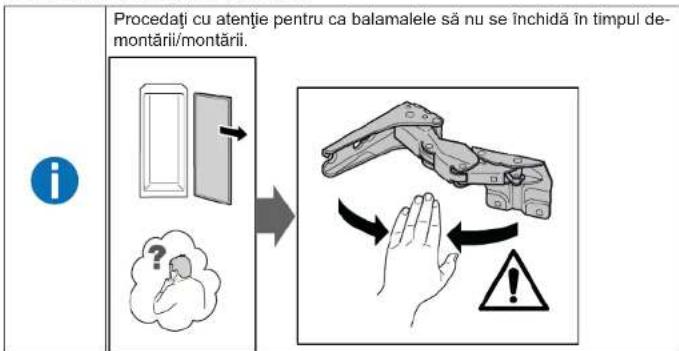

4.2 Înlocuirea balamalei plate

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.

Uşa piesei de mobilier este demontată. Consultați Instrucțiunile de montare.
Uşa este deschisă.

4.2.1 Demontarea balamalei plate

1. Demontați capacele a două balamale.


1. 1. Slăbiți patru şuruburi (1).

2. Glisati uşa în exterior și scoateți-o (2).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele (2).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Repoziționarea raftului pentru ușă

Cerință:

Uşa este deschisă.

4.3.1 Demontarea raftului pentru uşă

- Ridicati raftul pentru uşă.

Raftul pentru uşă este demontat.

4.3.2 Montarea raftului pentru uşă

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Repozitionarea raftului

Cerință:

Uşa este deschisă.

4.4.1 Demontarea raftului

▶ Scoateți raftul.

Raftul este demontat.

4.4.2 Montarea raftului

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Repozitionarea raftului extensibil

Cerință:

Uşa este deschisă.

4.5.1 Demontarea raftului extensibil

1. Trageți afară raftul extensibil până când blocatorul se decuplează.

1. Coborâți raftul extensibil și scoateți-l afară inclinându-l pe o parte.

2. Raftul extensibil este demontat.

4.5.2 Montarea raftului extensibil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Repoziționarea containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.6.1 Demontarea containerului pentru fructe și legume

▶ 1. Extrageți containerul complet (1).
2. Scoateți containerul (2).

Containerul este demontat.

4.6.2 Montarea containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Repoziționarea separatorului și a capacului containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.7.1 Demontarea separatorului și a capacului containerului pentru fructe și legume

1. Îndepărtați placa de sticlă de pe separator.

1. Scoateți containerul pentru fructe și legume.→375

2. 1. Apăsați maneta prezentă pe ambele părți laterale de pe fața inferioară a separatorului (1).

3. Tragetii separatorul în sus (2).

1. Ridicati separatorul și scoateți-l răsucindu-l pe o parte.

→ Separatorul este demontat.

1. 1. Ridicati capacul containerului pentru fructe și legume.

2. Trageți capacul containerului pentru fructe și legume în față și scoateți-I răsucindu-I pe o parte.

Capacul containerului pentru fructe și legume este demontat.

4.7.2 Montarea separatorului și a capacului containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.8 Repoziționarea containerului pentru alimente proaspete

Cerință:

Uşa este deschisă.

4.8.1 Demontarea containerului pentru alimente proaspete

1. Înclinati containerul pentru alimente proaspete în față (1).
2. Scoateți containerul pentru alimente proaspete (2).

Compartimentul pentru alimente proaspete este demontat.

4.8.2 Montarea containerului pentru alimente proaspete

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.9 Înlocuirea lâmpii LED de pe bara laterală

Scule speciale:

Ventuză ∅50 mm [00342224]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere. Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.
Rafturile din compartimentul frigiderului sunt demontate.

4.9.1 Demontarea lâmpii LED de pe bara laterală

1. Aplicați ventuza în treimea superioară a lămpii LED de pe bara laterală.

1. Trageți în față ventuza cu lampa LED de pe bara laterală, cu o mișcare de rotație.

1. Deconectați conexiunea electrică a lâmpii LED de pe bara laterală.

Lampa LED de pe bara laterală este demontată.

4.9.2 Montarea lâmpii LED de pe bara laterală

1. Conectați conexiunea electrică a lămpii LED de pe bara laterală.
2. Fixați lampa LED de pe bara laterală în locația sa de pe peretele compartimentului (cârligele se fixează cu un clic).
   Lampa LED de pe bara laterală este montată.

Repararea

4.10 Înlocuirea spotului luminos LED

Scule speciale:

Instrument special [00342180]
Şurubelnită plată Lamă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere.
Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!
Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare

• Componentele electrice trebuie reparate de câtre electricieni calificati
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

Deconectati aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

ATENTIONARE

Marginea ascuțite!

Rânire prin tâiere

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.
Rafturile din compartimentul frigiderului sunt demontate.

4.10.1 Demontarea spotului luminos LED

1. Eliberați capacul spotului luminos LED

1. Trageți capacul spotului luminos LED în interior și simultan împingetți-l în față.

1. Detaşati modulul spotului luminos LED.

1. Deconectați conexiunea electrică a spotului luminos LED.

Sportul luminos LED este demontat.

4.10.2 Montarea spotului luminos LED

Montați urmând procedura de demontare în ordine inversă.
