Typ produktu	Lodówka
Marka	Siemens
Model	KI52FADF0
Wymiary (W x S x G)	177,2 cm x 54,1 cm x 54,5 cm
Masa netto	62 kg
Zasilanie elektryczne	220-240 V, 50 Hz
Klasa energetyczna	E
Pojemność netto lodówki	254 L
Liczba półek	5
Typ chłodzenia	Wentylowane (No Frost)
Oświetlenie wewnętrzne	LED
Główne funkcje	Elektroniczne sterowanie temperaturą, tryb wakacyjny, alarm otwartych drzwi
Konserwacja i czyszczenie	Czyścić ciepłą wodą z łagodnym detergentem, nie używać środków ściernych
Bezpieczeństwo	Blokada dziecięca, system zabezpieczeń przeciwprzepięciowych
Części zamienne i naprawialność	Części dostępne na stronie Siemens, okres dostępności 10 lat
Informacje ogólne	Użytkowanie wewnątrz pomieszczeń, klasa klimatyczna SN-T, poziom hałasu 36 dB(A)

Często zadawane pytania - KI52FADF0 SIEMENS

Jaka jest idealna temperatura dla lodówki?

Idealna temperatura wynosi od +2°C do +8°C. Aby zapewnić optymalne przechowywanie, ustaw termostat na +4°C.

Jak czyścić wnętrze lodówki?

Użyj miękkiej szmatki nasączonej ciepłą wodą i łagodnym detergentem. Dokładnie spłucz i osusz. Unikaj środków ściernych.

Dlaczego moja lodówka hałasuje?

Lekki szum jest normalny ze względu na sprężarkę. Odgłosy bulgotania mogą pochodzić z obiegu chłodzenia. Jeśli hałas jest nadmierny, sprawdź wypoziomowanie urządzenia.

Jak rozmrozić lodówkę?

Model KI52FADF0 jest wyposażony w system No Frost, nie wymaga ręcznego rozmrażania.

Co zrobić, jeśli drzwi nie zamykają się prawidłowo?

Sprawdź, czy nic nie blokuje zamykania (żywność, źle ustawiona szuflada). Wyczyść uszczelki. Jeśli problem będzie się powtarzać, skontaktuj się z serwisem.

Jak wymienić żarówkę wewnętrzną?

Oświetlenie jest LED, nie można go wymienić. W przypadku awarii skontaktuj się z autoryzowanym technikiem.

Czy mogę zainstalować lodówkę w nieogrzewanym garażu?

Klasa klimatyczna SN-T umożliwia użytkowanie od +10°C do +43°C. Poniżej tej temperatury sprężarka może nie działać prawidłowo.

Jak aktywować tryb wakacyjny?

Naciśnij przycisk 'Wakacje' aż do pojawienia się symbolu. Temperatura ustawi się automatycznie na +14°C, aby oszczędzać energię.

Gdzie mogę znaleźć części zamienne?

Na stronie Siemens Części Zamienne, podaj model KI52FADF0, aby zamówić oryginalne części.

Co oznacza zapalona lampka alarmu?

Alarm dźwiękowy lub wizualny może wskazywać na otwarte drzwi lub zbyt wysoką temperaturę. Sprawdź zamknięcie drzwi i ustawioną temperaturę.

INSTRUKCJA OBSŁUGI KI52FADF0 SIEMENS

4.4 Lentynos keitimas

Reikalavimas.

Wskazówki naprawy - Chłodziarka

Informacje dotyczące dokumentu 323

1.1 Ważne informacje.... 323

1.1.1 Cel dokumentu 323

1.2 Objąśnienie symboli ostrzegawczych.... 323

1.2.1 Oznaczenie poziomów niebezpieczeństwa 323

1.2.2 Symbole ostrzegawcze 323

1.2.3 Budowa ostrzeżeń 324

1.2.4 Ogólne symbole 324

Bezpieczeństwo.... 325

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 325

2.1.1 Wszystkie sprzęty gospodarstwa domowego 325

Narzędzia i pomoce techniczne.... 326

Naprawy....327

4.1 Wymiana uszczelki drzwiczek 327

4.1.1 Demontaż uszczelki drzwiczek 327

4.1.2 Montaż uszczelki drzwiczek 327

4.2 Wymiana zawiasu płaskiego 330

4.2.1 Demontaż zawiasu płaskiego.... 330

4.2.2 Montaż zawiasu płaskiego.... 331

4.3 Wymiana półki drzwiczek 332

4.3.1 Demontaż półki drzwiczek 332

4.3.2 Montaż półki drzwiczek 332

4.4 Wymiana półki.... 333

4.4.1 Demontaż półki.... 333

4.4.2 Montaż półki 333

4.5 Wymiana półki wysuwanej 334

4.5.1 Demontaż półki wysuwanej.... 334

4.5.2 Montaż półki wysuwanej.... 334

4.6 Wymiana pojemnika na owoce i warzywa 335

4.6.1 Demontaż pojemnika na owoce i warzywa.... 335

4.6.2 Montaż pojemnika na owoce i warzywa.... 335

4.7 Wymiana przegródki i pokrywy pojemnika na owoce i warzywa.... 336

4.7.1 Demontaż przegródki i pokrywy pojemnika na owoce i warzywa ..... 336

4.7.2 Montaż przegródki i pokrywy pojemnika na owoce i warzywa ..... 336

4.8 Wymiana pojemnika chłodzącego na świeże artykuły.... 337

4.8.1 Demontaż pojemnika chłodzącego na świeże artykuły 337

4.8.2 Montaż pojemnika chłodzącego na świeże artykuły 337

4.9 Wymiana bocznego paska oświetleniowego LED.... 338

4.9.1 Demontaż bocznego paska oświetleniowego LED.... 338

4.9.2 Montaż bocznego paska oświetleniowego LED 339

4.10 Wymiana oświetlenia punktowego LED 340

4.10.1 Demontaż oświetlenia punktowego LED 340

4.10.2 Montaż oświetlenia punktowego LED.... 341

i Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

i Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[8457]		Identyfikacja prostej wskazówki (tylko tekst)
[7C20]		Identyfikacja linku do pliku wideo
[CTZ6]		Identyfikacja narzędzi
[1052]		Identyfikacja wstępnych warunków
[X607]		Identyfikacja warunku (jeżeli)
[AXZ4]		Identyfikacja rezultatu
Start	Identyfikacja przycisku
[00123456]	Identyfikacja numeru materiału
Status	Identyfikacja wyświetlanego tekstu /	komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
- Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
■ Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

- Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Tkanina ochronna[00342013]	60 cm x 50 cm
Przyssawka[00342224]	∅50 mm
Narzędzie specjalne[00342180]
Torx Bit TX20[00340865]	6,3 mm (1/4")

Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

	Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek. Nie ma to wpływu na jakość zamykania drzwiczek i i działanie urządzenia.
	Jeżeli urządzenie posiada regulowane zawiasy lub elementy mocujące zawiasów, można przy ich użyciu regulować sposób zamykania drzwiczek.
	Małe boczne otwory w uszczelce drzwiczek są elementami funkcyjnymi (zapewniają wentylację). Nie stanowią one wad produkcyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. ⑨ Jeżeli rowek uszczelki jest uszkodzony.

2. Skontaktować się z serwisem.

3. i Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej żądany kształt rękami.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

Naprawy

4.2 Wymiana zawiasu płaskiego

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Cieżkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

• Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez wyszkolonych techników.
  Przemieszczenie urządzenia wymaga udziału dwóch osób.
  Używać tylko odpowiednich narzędzi i sprzętu.

Ostre krawędzie!

Rany ciete

Zawsze używaj rękawic ochronnych.

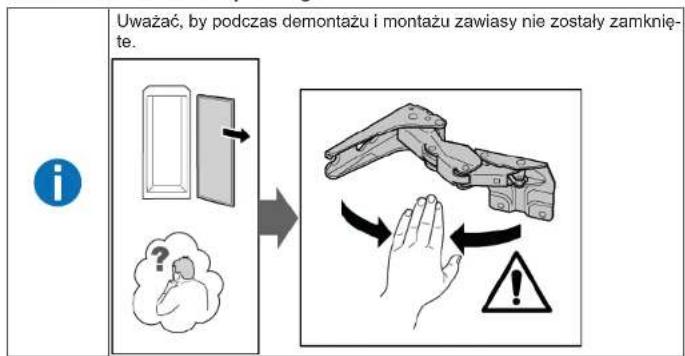

Odsłonięty zawias!

Zmiażdżenie / uwieżienie palca

▶ Nie wkładać rąk pod zawiasy.
Zawsze używaj rękawic ochronnych.

Niebezpieczeństwo spadnięcia części po wykręcenu śrub!

Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały wymontowane drzwiczki mebla. Patrz instrukcja montażu.
Drzwiczki są otwarte.

4.2.1 Demontaż zawiasu płaskiego

1. Wyjąć dwie osłony zawiasów.

1. 1. Poluzować cztery śruby (1).
2. Wysunąć i wyjąć drzwiczki

1. 1. Wykręcić cztery śruby (1).
2. Wyjąć zawiasy (2).

Zawiasy są wymontowane.

4.2.2 Montaż zawiasu płaskiego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana półki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.3.1 Demontaż półki drzwiczek

Podnieść półkę drzwiczek do góry.

Półka drzwiczek została zdemontowana.

4.3.2 Montaż półki drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana półki

Warunek:

Drzwiczki są otwarte.

4.4.1 Demontaż półki

Wyciągnąć półkę.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana półki wysuwanej

Warunek:

Drzwiczki są otwarte.

4.5.1 Demontaż półki wysuwanej

1. Wyciągać półkę wysuwaną do momentu odblokowania mechanizmu zatrzaskowego.

1. Opuścić półkę wysuwaną i przechylić ją na bok.

2. Półka wysuwana zostałaione.

4.5.2 Montaż półki wysuwanej

▶ Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana pojemnika na owoce i warzywa

Warunek:

Drzwiczki są otwarte.

4.6.1 Demontaż pojemnika na owoce i warzywa

1. Wyciągnąć pojemnik do końca (1).
2. Wyjąć pojemnik (2).

Pojemnik został wyjęty.

4.6.2 Montaż pojemnika na owoce i warzywa

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana przegródki i pokrywy pojemnika na owoce i warzywa

Warunek:

Drzwiczki są otwarte.

4.7.1 Demontaż przegródki i pokrywy pojemnika na owoce i warzywa

1. Wyjąć płytę szklaną z przegródki.

1. Wyjąć pojemnik na owoce i warzywa.→335

2. 1. Wcisnąć dźwigienki na spodniej stronie po obu stronach przegródki (1).
3. Pociągnąć przegródkę do przodu (2).

1. Podnieść przegródkę i obracając wyjąć ją z boku.

Przegródka jest wyjęta.

1. 1. Podnieść pokrywę pojemnika na owoce i warzywa.

2. Pociągnąć pokrywę pojemnika na owoce i warzywa do przodu i obracając wy- jąć ją z boku.

Pokrywa pojemnika na owoce i warzywa jest wyjęta.

4.7.2 Montaż przegródki i pokrywy pojemnika na owoce i warzywa

▶ Montaż w odwrotnej kolejności.

Naprawy

4.8 Wymiana pojemnika chłodzącego na świeże artykuły

Warunek:

Drzwiczki są otwarte.

4.8.1 Demontaż pojemnika chłodzącego na świeże artykuły

1. Przechylić pojemnik chłodzący na świeże artykuły do przodu (1).
2. Wyjąć pojemnik chłodzący na świeże artykuły (2).

Pojemnik chłodzący na świeże artykuły został wyjęty.

4.8.2 Montaż pojemnika chłodzącego na świeże artykuły

▶ Montaż w odwrotnej kolejności.

Naprawy

4.9 Wymiana bocznego paska oświetleniowego LED

Pomoce specjalne

Przyssawka ∅50 mm [00342224]

Urządzenie posiada bezobsługowe oświetlenie LED. Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem ► Odłączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠ WAŻNE

Ostre krawędzie!

Rany cięte ▶ Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Z komory chłodziarki zostały wyjęte półki.

4.9.1 Demontaż bocznego paska oświetleniowego LED

1. Przymocować przyssawkę do bocznego paska oświetleniowego LED w obszarze górnej jednej trzeciej jego powierzchni.

1. Pociągnąć przyssawkę z bocznym paskiem oświetleniowym LED do przodu jednym obrotowym ruchem.

1. Rozłączyć złącze elektryczne bocznego paska oświetleniowego LED. Boczny pasek oświetleniowy LED został wymontowany.

4.9.2 Montaż bocznego paska oświetleniowego LED

1. Połączyć złącze elektryczne bocznego paska oświetleniowego LED.
2. Zamocować boczny pasek oświetleniowy LED w przewidzianym dla niego miejscu na ściance komory (słychać kliknięcia zaczepów).
   Boczny pasek oświetleniowy LED został zamontowany.

Naprawy

4.10 Wymiana oświetlenia punktowego LED

Pomoce specjalne

Narzędzie specjalne [00342180]
Śrubokręt z końcówka płaską Końcówka 2,4 mm x 0,4 mm x
60 mm, w zestawie [00341820]

Urządzenie posiada bezobstugowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!
Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!
Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠ WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Z komory chłodziarki zostały wyjęte półki.

4.10.1 Demontaż oświetlenia punktowego LED

1. Odblokować pokrywę oświetlenia punktowego LED.

1. Pociągnąć pokrywę oświetlenia punktowego LED do wewnątrz, jednocześnie popychając ją do przodu.

1. Odłączyć moduł oświetlenia punktowego LED.

1. Rozłączyć złącze elektryczne oświetlenia punktowego LED.

Oświetlenie punktowe LED zostało wymontowane.

4.10.2 Montaż oświetlenia punktowego LED

▶ Montaż w odwrotnej kolejności.

4.1.1 Odoberanie tesnenia dvierok

Tesnenie dvierok je odobraté.

4.1.2 Montáž tesnenia dvierok
