H1018 - Interfon Emos - Manual de utilizare gratuit

Tip produs	Sistem de interfon video
Marca	Emos
Model	H1018
Ecran	Ecran TFT LCD de 7 inci
Comunicație	Audio și video hands-free
Cameră exterioară	Cu iluminare IR pentru vizibilitate la 0 Lux
Deschidere ușă	Descuiere electrică și control poartă
Memorie	Slot card SD pentru înregistrarea apelurilor pierdute (format AVI)
Alimentare	230V/50Hz AC prin adaptorul inclus
Tip cablu	Cablu cu 8 fire; semnal video prin cablu coaxial de 75 Ohm recomandat
Distanță maximă cablu	30 m (0.5 mm²), 50 m (0.65 mm²), 70 m (0.8 mm²), 115 m (1.0 mm²)
Instalare	Montare pe perete pentru monitor și cameră
Durata apelului	120 de secunde per apel
Navigare fotografii	Navigați imaginile capturate pe monitor sau PC prin card SD
Înregistrare video	Înregistrare manuală sau automată pe card SD
Întreținere	Curățați cu o cârpă umedă; opriți alimentarea înainte de curățare
Avertisment de siguranță	Nu amplasați lângă televizor, temperaturi ridicate sau zone umede; nu dezasamblați
Accesorii incluse	Monitor, cadru de montare pe perete, șuruburi, cameră exterioară, cadru de montare pe perete pentru cameră, adaptor de alimentare
Dimensiuni monitor (aprox.)	200 x 130 x 25 mm
Greutate monitor (aprox.)	0.5 kg

Întrebări frecvente - H1018 Emos

Care este distanța maximă între cameră și monitor?

Distanța maximă depinde de secțiunea cablului: 30 m pentru 0.5 mm², 50 m pentru 0.65 mm², 70 m pentru 0.8 mm² și 115 m pentru 1.0 mm². Utilizați un cablu coaxial de 75 Ohm pentru semnal video în zone cu interferențe mari.

Cum instalez monitorul și camera?

Montați cadrele de perete la nivelul ochilor. Faceți găuri pentru cabluri, fixați cadrele cu dibluri și șuruburi. Conectați camera la monitor folosind cablul furnizat, apoi fixați monitorul pe cadru. În cele din urmă, conectați adaptorul de alimentare la monitor și la rețea.

Cum răspund la un apel și vorbesc cu vizitatorul?

Apăsați butonul Talk de pe monitor pentru a accepta apelul. Durata apelului este limitată la 120 de secunde. Apăsați din nou Talk pentru a comunica.

Cum deschid ușa sau poarta?

Apăsați butonul Electric door release / Gate de pe monitor în timp ce comunicați cu vizitatorul.

Sistemul înregistrează apelurile pierdute?

Da, dacă este introdus un card SD, sistemul înregistrează automat video al apelurilor pierdute în format AVI. Puteți naviga înregistrările pe monitor sau le puteți vizualiza pe un PC prin cardul SD.

Cum navighez fotografii sau videoclipuri pe monitor?

Apăsați butonul Menu, apoi utilizați butoanele de navigare pentru a selecta Photo browsing sau Video record. Apăsați lung (3 secunde) pentru a accesa funcția.

Ce tip de card SD este suportat?

Sistemul utilizează un card SD standard (probabil până la 32 GB, dar nu este specificat). Introduceți-l în slotul pentru card SD de pe monitor pentru înregistrare și stocare.

Cum curăț monitorul?

Curățați monitorul cu o cârpă umedă. Opriți întotdeauna alimentarea și deconectați dispozitivul înainte de curățare. Nu utilizați agenți de curățare abrazivi și nu scufundați în apă.

Ce ar trebui să evit pentru a preveni deteriorarea?

Nu amplasați monitorul lângă televizoare, temperaturi ridicate sau zone umede. Protejați lentila camerei de lumina directă a soarelui pentru a evita imaginile pale. Evitați căderile și impacturile. Nu dezasamblați nicio parte a sistemului.

Sistemul este compatibil cu alte modele de interfon Emos?

Acest manual acoperă modelele H1018 și H1019. Acestea împărtășesc aceeași cablare și funcționare. Compatibilitatea cu alte modele nu este specificată.

MANUAL DE UTILIZARE H1018 Emos

- Fot instant 30s pțeview o+ the pictuțe +țom the cametă unit, please pțess

Monitor

A+teț accepted call oț pțeview o+ the pictuțe the video monitoț stoțes an AVI video +ile on "D cațd.

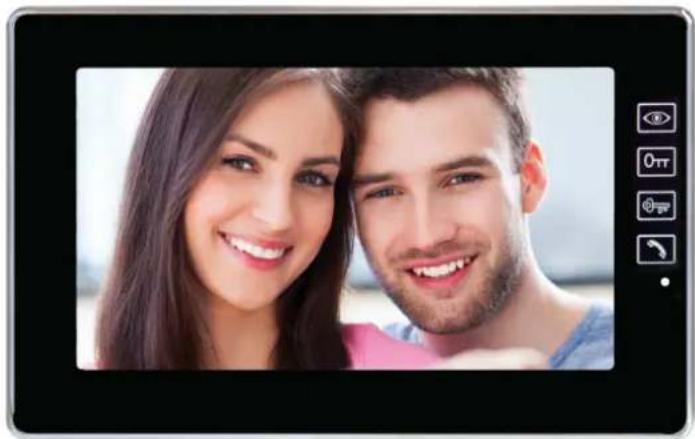

Sistemul portarului video casnic

H1018 / H1019

Sistemul portarului video casnic

Facilitează legătura audiovizuală cu portarul video electric și comanda lacătului de ușă.

Aportul de bază al acestui sistem este mărirea confortului și a siguranței locuinței.

Funcțiile de bază și posibilitățile sistemului:

• comunicarea proprietarului cu vizitatori
• siguranța sporită a locuinței
• înregistrarea vizitelor pe cartela SD
• comanda lacătului electric al ușii
• controlul vizual al vizitatorului la intrarea în casă
• iluminarea spațiului din fața camerei video, asigurând imagine clară și la lumina de 0 Lux
• ecran de 7"TFTLCD
• comunicare Hands free
• posibilitatea ancorării videotelefonului pe perete

Conținutul pachetului

După deschiderea cutiei se recomandă controlul conținutului acesteia conform listei următoare:

• monitor 1 buc
• ramă de montaj pentru videotelefon 1 buc
• şuruburi de fixare
• cameră video dei uşă 1 buc
• ramă de montaj pentru montarea 1 buc de suprafață al camerei 1 buc
• sursă de alimentare 1 buc

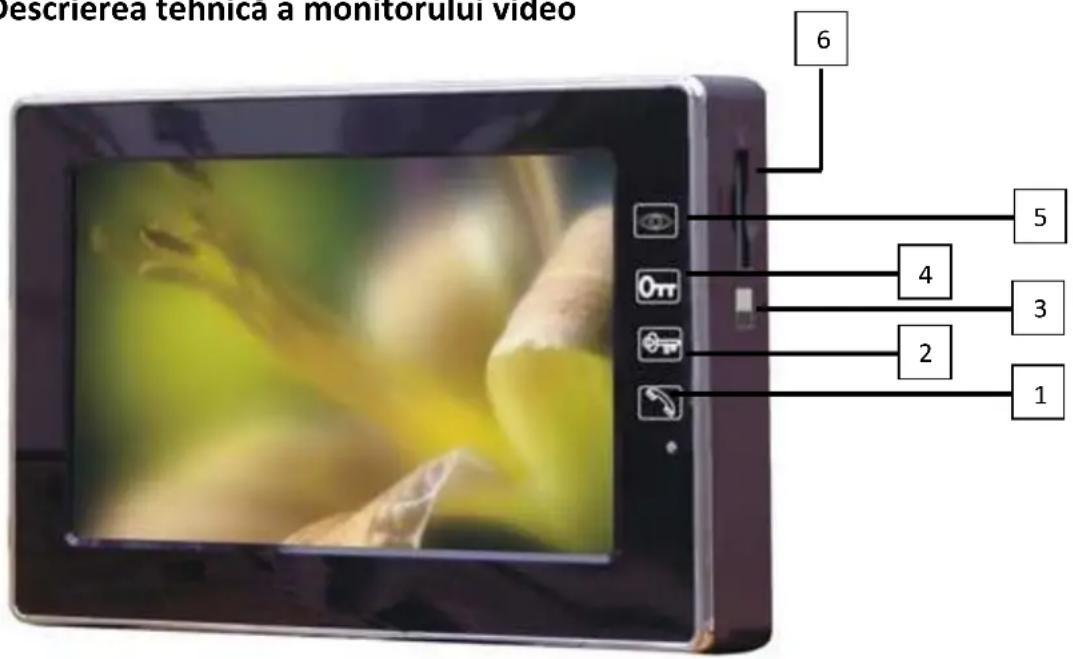

Descrierea tehnică a monitorului video

Descriere:

1 convorbire
2 lacăt
3 volumul melodiei
4 poarta
5 monitor (vizualizarea imaginii)
6 slot pentru cartela SD

Instalația

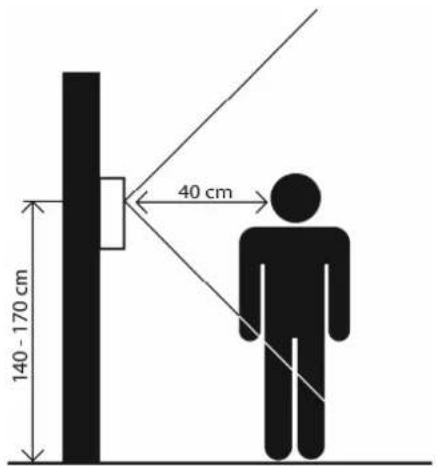

Stabilirea locului pentru instalarea monitorului

Alegeți locul pentru instalarea aparatului, având în vedere și amplasarea cablurilor. Recomandăm amplasarea aparatului cca la înălțimea ochilor viitorului utilizator.

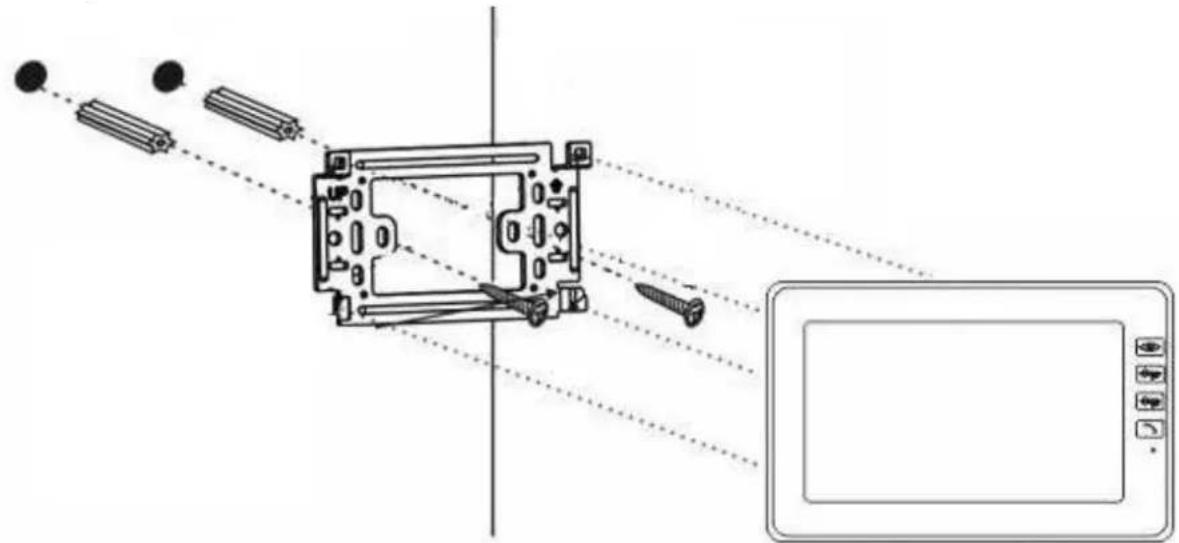

Instalarea ramei de montaj sub videotelefon

La locul montajului așezați suportul și marcați locurile orificiilor de montare și executați găurile. La mijlocul suportului trebuie executat orificiu corespunzător pentru aducerea cablurilor spre monitor (cablul de la cameră, cablul sursei de alimentare). Fixați suportul cu ajutorul șuruburilor, eventual folosiți dibluri.

Conectarea cablurilor

Conectați camera video la monitor cu ajutorul cablului, pe care îl introducem pe ambele aparate în clemele cu arc indicate.

Ancorarea monitorului

Monitorul îl apăsăm ușor pe suport astfel, încât prominențele să intre în orificiile ovale pe partea din spate a monitorului. Apăsând ușor monitorul în jos, se realizează fixarea lui.

Conectarea aparatului la rețea

Sursa de alimentare o conectați la rețeaua care îndeplinește parametrii aparatului 230V/ 50Hz. Conectorul de alimentare (ieșirea sursei) îl introduceți în mufa indicată pe partea din spate a videomonitorului.

Această stare va fi indicată de lumina LED.

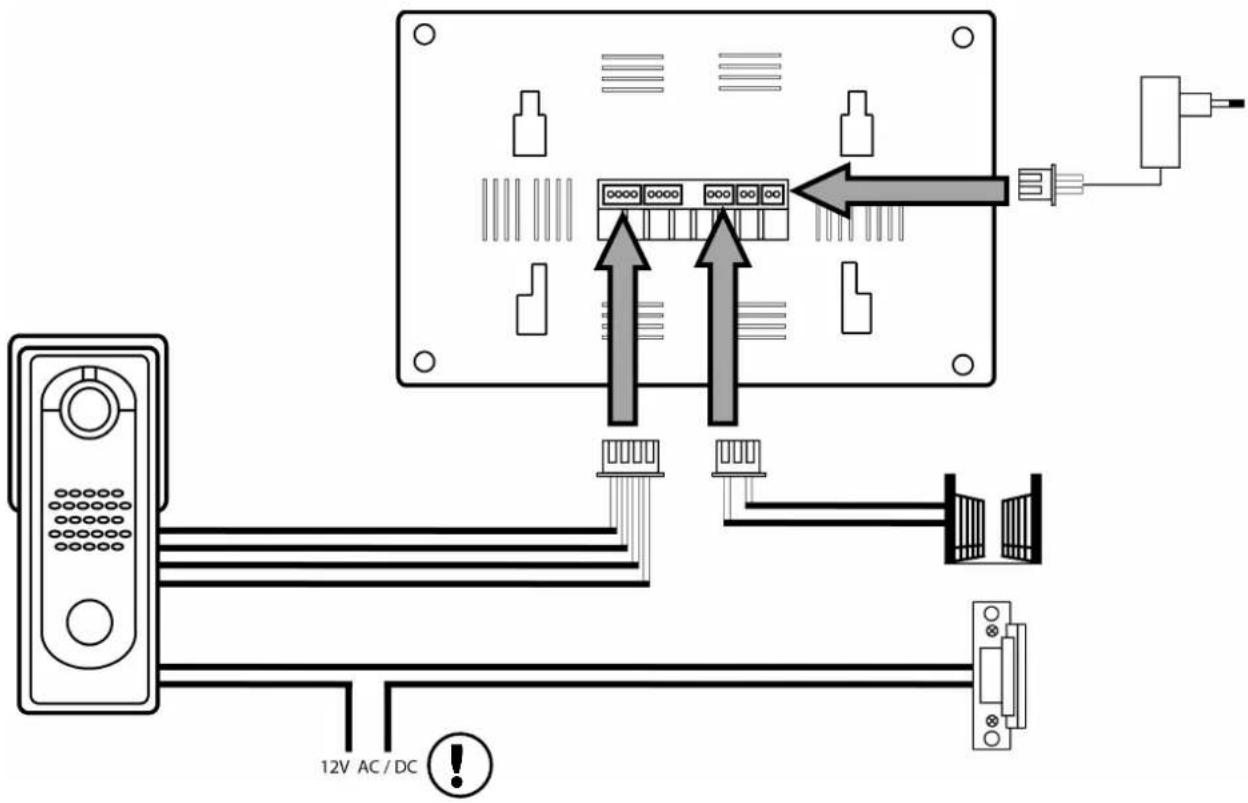

Schema de conectare a portarului video

Parametrii instalației de interconectare

Sistemul portarului video folosește cablul ecranat de opt fire. Distanțele aproximative maxime între camera video și monitor, având în vedere diametrul conductorilor în parte, sunt indicate în următorul tabel. La locuri cu nivelul ridicat al interferenței se poate folosi pentru transmisia semnalului video cablul coaxial de 75 Ohm.

Diametrul miezului conductorului [mm]	0,5 0,65 0,8 1
Distanța [m] 30 50 70 115

Comanda aparatului

- Pentru apel și afișarea imaginii pe videotelefon din stația de ușă apăsați butonul oval.

Pentru receptarea convorbirii apăsați pe videotelefon butonul Monitor – durata convorbirii este de 120 de secunde.

- Pentru afişarea imediată a imaginii timp de 30 secunde din stația de ușă apăsați butonul

- Pentru comunicare între videomonitor și stația de ușă apăsați butonul

- Pentru transmiterea tensiunii pe lacătul el. al ușii și deschiderea portii apăsați butonul

Lacăt / Poartă

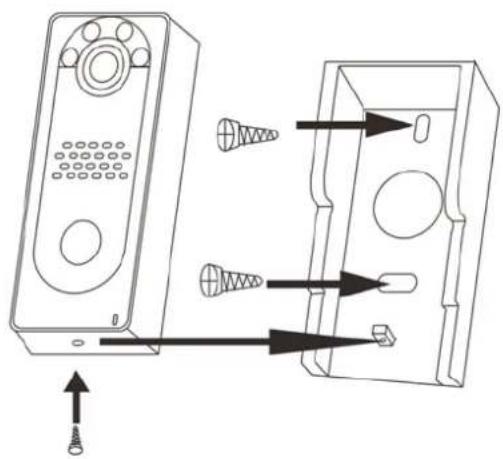

Modul de montare a stației de ușă

După apelul soneției oți a+ișațea imaginii înțegistțațea se stochează pe cațtela "D în +oțmatul AVI.

Întegistțațea se poate vizualiza: a) pe apațat

b) în PC (cațtela cu memoție tțebuie intțodusă în PC)

Întreținerea aparatului

Monitorul nu necesită întreținere specială. Sporadic se recomandă stergerea monitorului cu cârpă umedă.

Atentie!

Înainte de curățare aparatul trebuie scos de sub tensiune prin deconectarea alimentării de la rețea!

Avertizare de sguranță

- Nu amplasați videotelefonul în apropierea receptoarelor TV, sau în mediu cu temperatură ridicată, ori umezeală.

- Nu atingeti cu mâna ecranul TFT LCD.

- Nu dezmembrati monitorul nici stația de ușă.

- La lumina solară directă asupra obiectivului stației de ușă imaginea pe videomonitor poate deveni ilizibilă.

- Nu expuneți aparatul la vibrații și lovituri.
