H1018 - Domofon Emos - Bezpłatna instrukcja obsługi

Typ produktu	System wideodomofonu
Marka	Emos
Model	H1018
Wyświetlacz	7-calowy wyświetlacz TFT LCD
Komunikacja	Audio i wideo w trybie głośnomówiącym
Kamera zewnętrzna	Z podświetleniem IR dla widoczności przy 0 Lux
Otwieranie drzwi	Elektryczne otwieranie drzwi i kontrola bramy
Pamięć	Gniazdo karty SD do nagrywania nieodebranych połączeń (format AVI)
Zasilanie	230V/50Hz AC przez dołączony zasilacz
Typ kabla	Kabel 8-żyłowy; zalecany sygnał wideo przez koncentryk 75 Ohm
Maksymalna odległość kabla	30 m (0,5 mm²), 50 m (0,65 mm²), 70 m (0,8 mm²), 115 m (1,0 mm²)
Montaż	Montaż na ścianie dla monitora i kamery
Czas trwania połączenia	120 sekund na połączenie
Przeglądanie zdjęć	Przeglądaj zapisane obrazy na monitorze lub komputerze przez kartę SD
Nagrywanie wideo	Ręczne lub automatyczne nagrywanie na kartę SD
Konserwacja	Czyścić wilgotną szmatką; wyłączyć zasilanie przed czyszczeniem
Ostrzeżenie bezpieczeństwa	Nie umieszczać w pobliżu telewizora, wysokiej temperatury ani wilgotnych miejsc; nie demontować
Dołączone akcesoria	Monitor, ramka montażowa, śruby, kamera zewnętrzna, ramka montażowa kamery, zasilacz
Wymiary monitora (ok.)	200 x 130 x 25 mm
Waga monitora (ok.)	0,5 kg

Często zadawane pytania - H1018 Emos

Jaka jest maksymalna odległość między kamerą a monitorem?

Maksymalna odległość zależy od przekroju przewodu: 30 m dla 0,5 mm², 50 m dla 0,65 mm², 70 m dla 0,8 mm² i 115 m dla 1,0 mm². Użyj kabla koncentrycznego 75 Ohm dla sygnału wideo w obszarach o dużych zakłóceniach.

Jak zamontować monitor i kamerę?

Zamontuj ramki montażowe na wysokości oczu. Wywierć otwory na kable, przymocuj ramki za pomocą kołków i śrub. Podłącz kamerę do monitora za pomocą dostarczonego kabla, a następnie zamocuj monitor na ramce. Na koniec podłącz zasilacz do monitora i gniazdka.

Jak odebrać połączenie i rozmawiać z gościem?

Naciśnij przycisk Talk na monitorze, aby odebrać połączenie. Czas połączenia jest ograniczony do 120 sekund. Naciśnij ponownie Talk, aby komunikować się.

Jak otworzyć drzwi lub bramę?

Naciśnij przycisk Electric door release / Gate na monitorze podczas rozmowy z gościem.

Czy system nagrywa nieodebrane połączenia?

Tak, jeśli włożono kartę SD, system automatycznie nagrywa wideo nieodebranych połączeń w formacie AVI. Możesz przeglądać nagrania na monitorze lub na komputerze przez kartę SD.

Jak przeglądać zdjęcia lub filmy na monitorze?

Naciśnij przycisk Menu, a następnie użyj przycisków nawigacyjnych, aby wybrać Photo browsing lub Video record. Przytrzymaj przez 3 sekundy, aby uzyskać dostęp do funkcji.

Jaki typ karty SD jest obsługiwany?

System używa standardowej karty SD (prawdopodobnie do 32 GB, ale nie określono). Włóż ją do gniazda karty SD na monitorze do nagrywania i przechowywania.

Jak czyścić monitor?

Czyść monitor wilgotną szmatką. Zawsze wyłączaj i odłączaj urządzenie przed czyszczeniem. Nie używaj ściernych środków czyszczących ani nie zanurzaj w wodzie.

Czego unikać, aby zapobiec uszkodzeniom?

Nie umieszczaj monitora w pobliżu telewizorów, wysokiej temperatury ani wilgotnych miejsc. Chroń obiektyw kamery przed bezpośrednim światłem słonecznym, aby uniknąć bladych obrazów. Unikaj upadków i uderzeń. Nie demontuj żadnej części systemu.

Czy system jest kompatybilny z innymi modelami domofonów Emos?

Niniejsza instrukcja obejmuje modele H1018 i H1019. Mają one takie samo okablowanie i działanie. Kompatybilność z innymi modelami nie jest określona.

INSTRUKCJA OBSŁUGI H1018 Emos

Umożliwia audiowizualne połączenie z osobą stojącą pżed dźzwiami i stętowanie zamkiem w dźzwiach.

Podstawową zaletą tego systemu jest popława kom+ożtu i bezpieczeństwa mieszkania.

Podstawowe funkcje i możliwości systemu)

• komunikacja właściciela z gości mi
• popława bezpieczeństwa domu
• zapis wizyt na katcie SD
• stętowanie zamka elekttycznego w dżzwiach
• wizualna konttola gościa pżed wejściem do domu
• podświetlenie miejsca pżed kametą zapewnia czysty obtaz nawet płyzy oświetleniu na poziomie 0 luksów
• wyświetlacz 7"TFT LCD
• komunikacja hands +tee
• możliwość zawieszenia na ścianie

Zawartość zestawu

Po otwatciu pudełka zaleca się spławdzenie jego zawałtości według następującego wykazu:

• monitoş 1 szt.
• tamka montażowa 1 szt.
• wktęty mocujące
• jednostka z kametą montowana płyzy dźzwiach 1 szt.
• tamka montażowa do natynkowego montażu jednostki z kametą 1 szt.
• zasilacz 1 szt.

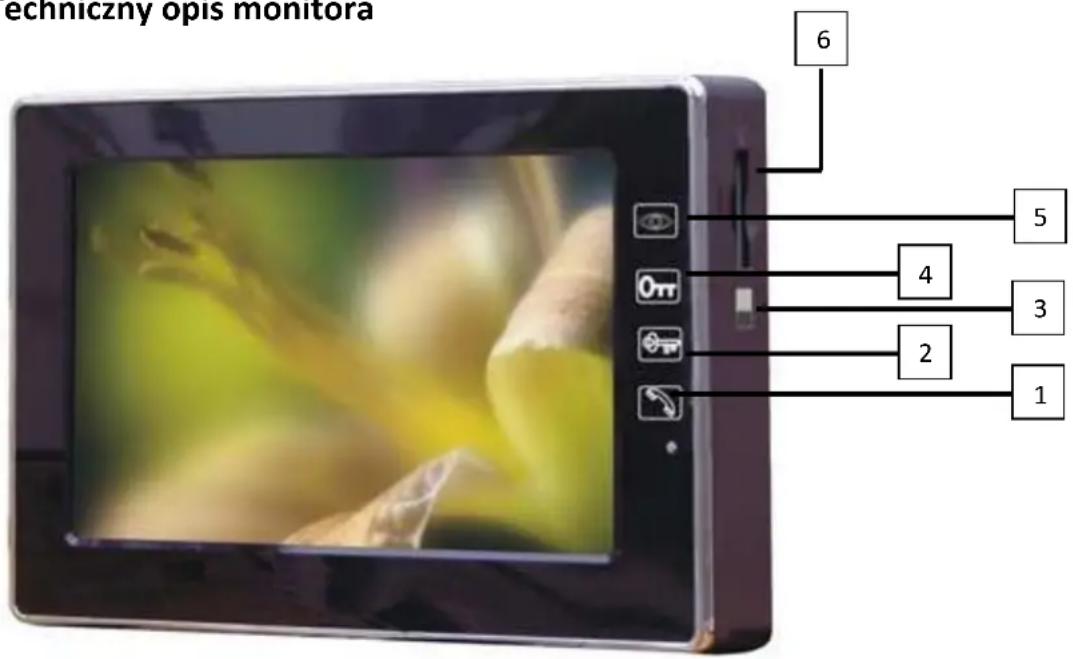

Techniczny opis monitora

Opis)

1 tozmowa
2 zamek
3 głośność melodii
4 bțama
5 monitoł (wywołanie obtazu)
6 gniazdo na katte SD

Instalacja

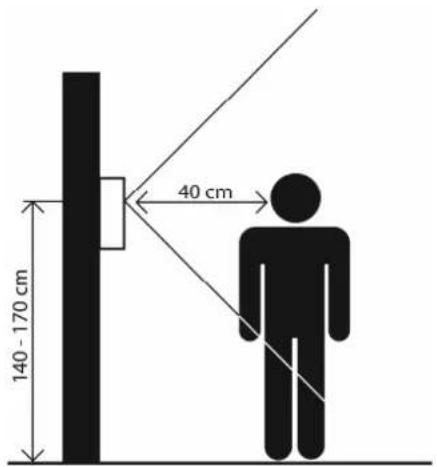

Wytór miejsca do instalacji monitora

Miejsce do instalacji użządzenia wybiețamy z uwzględnieniem możliwości dopłowadzenia pźewodów. Zaleca się umieszczenie użządzenia na wysokości oczu pźyszłego użytkownika.

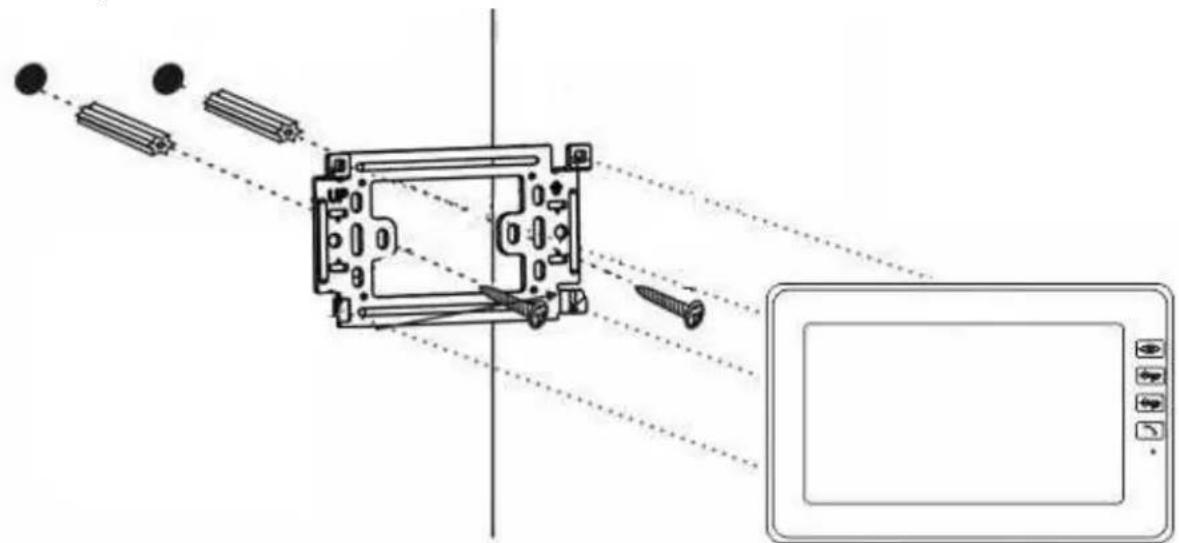

Instalacja ramki montażowej

W miejscu montażu pźzykładamy uchwyt i zaznaczamy miejsca wiełcenia otwotów. Wietcimy otwoty. Wewnątż z uchwytu trzeba wykonać tak duży otwóś, aby zmieściły się tam wygodnie pźzewody do monitoła (pźzewód od kameły i pźzewód od zasilacza). Mocujemy uchwyt za pomocą wktętów, ewentualnie koźzystamy z kołków żozpotowych.

Podłączenie przewodów

Kameę podłączamy pżewodem do monitoła, włączając go do odpowiednio opisanych gniazd z zaciskami spężystymi w tych użządzeniach.

Zawieszenie monitora

Monitoł lekko wciskamy w uchwyt tak, aby zaczepy tta+iły do owalnych otwotów w tylnej części monitoła. Lekkie pżesunięcie monitoła w dół powoduje jego pewne zamocowanie.

Podłączenie urządzenia do sieci

Zasilacz podłączamy do sieci, która odpowiada pațametțom uțządzenia 230V/ 50Hz. Wtyczkę wyjściową z zasilacza (napięcie wyjściowe) podłączamy do odpowiedniego gniazdka w tylnej części monitoța. Ten stan jest sygnalizowany świewcą diodą LED.

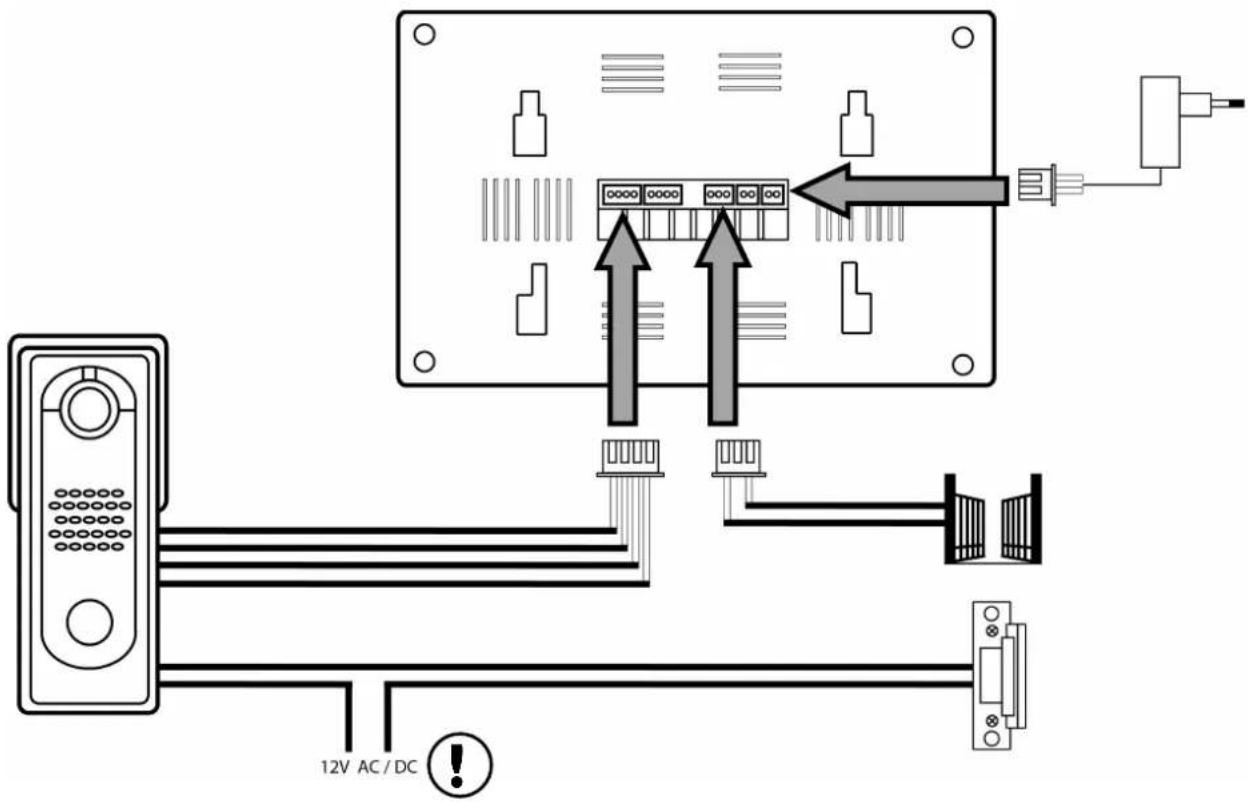

Schemat podłączenia

Parametry instalacji do podłączenia

System wykożystuje ektanowany pźewód ośmiożyłowy. Pźzybliżone maksymalne odległości pomiędzy kametą i monitołem z uwzględnieniem pźektoju poszczególnych pźewodów są podane w następnej tabelce. W miejscach o dużym poziomie zakłóceń do dopłowadzenia sygnału video można wykożzystać 75 Ohm pźewód koncenttyczny.

Ptzektój żyły pTZewodu [mm ^2 ]	0,5 0,65 0,8 1
Odległość [m] 30 50 70 115

Otsługa urządzenia

- Aby zadzwonić i wyświetlić obtaz na monitożne ze stacji płyty dźzwiach, naciskamy owalny pźzycisk. Aby odebtać tozmowę naciskamy pźzycisk Monitor – czas tozmowy wynosi 120 sekund.

- Aby natychmiast wyświetlić obtaz na czas 30 sekund ze stacji płyty dźzwiach naciskamy pźycisk

- Aby włączyć komunikację pomiędzy monitołem, a stacją płyty dźzwiach naciskamy pźycisk

- Aby uțuchom_ć zame@ w !tzw_ach albo otwożzyć bțamę nac_s@amy płzyc_s@

Zamek / Brama

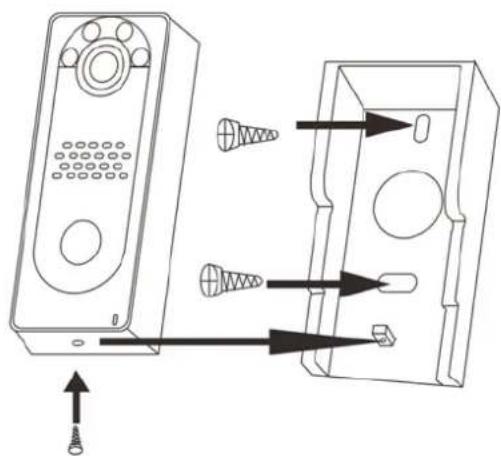

Sposót montażu stacji przy drzwiach

Po zadzwonieniu albo wywołaniu obtazu zapis zostaje zapamiętany na @atcie "D w +otmacie AVI.

Zapisy można ptzeglądać: a) w użządzeniu

b) w PC (@atte pamięci trzeba podłączyć do PC)

Konserwacja urządzenia

Monitoł nie jest kłopotliwy do konsetwacji. Wystątczy pżettzeć go czasami wilgotną ścieęczką. Uwaga!

Urządzenie trzeła wyłączyć przed czyszczeniem wyjmując wtyczkę przewodu zasilającego z gniazdka sieciowego!

Uwagi tezpieczeństwa

• Wideodomo+onu nie należy umieszczać w pobliżu odbiotników TV albo w pomieszczeniu o wysokiej tempețatuțze, czy wilgotności.
• Wyświetlacza TFT LCD nie wolno dotykać tęką.
• Monitoła, ani stacji montowanej płyty dźzwiach nie należy tozbiećać.
• Płzy bezpośednim oświetleniu obiektywu stacji płzy dźzwiach światłem słonecznym obtaz na monitożne może się stać nieczytelny.
• Utzadzenia nie wolno natażać na wstząsy i ttzeba go chłonić pżed upadkiem.

Zgodnie z płzepisami Ustawy z dnia 29 lipca 2005 t. o ZSEiE zabtonione jest umieszczanie łącznie z innymi odpadami zużytego spzętu oznakowanego symbolem płzekęślonego kosza. Użytkownik, chcąc pozbyć się spzętu elektłonicznego i elekttycznego, jest zobowiązany do oddania go do punktu zbieżania zużytego spzętu.

W sptżecie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na śtodowisko i zdłowie ludzi.
