H1018 - Interkom Emos - Bezplatný návod k obsluze

Typ produktu	Systém videovrátného
Značka	Emos
Model	H1018
Displej	7palcový TFT LCD
Komunikace	Hands-free audio a video
Venkovní kamera	S IR osvětlením pro viditelnost 0 Lux
Otevření dveří	Elektrické otevření dveří a ovládání brány
Paměť	Slot na SD kartu pro záznam zmeškaných hovorů (formát AVI)
Napájení	230V/50Hz AC přes přiložený adaptér
Typ kabelu	8-žilový kabel; video signál přes 75 Ohm koaxiální kabel doporučeno
Maximální délka kabelu	30 m (0.5 mm²), 50 m (0.65 mm²), 70 m (0.8 mm²), 115 m (1.0 mm²)
Instalace	Nástěnná montáž pro monitor a kamerovou jednotku
Délka hovoru	120 sekund na hovor
Prohlížení fotografií	Prohlížení zachycených snímků na monitoru nebo PC přes SD kartu
Záznam videa	Manuální nebo automatický záznam na SD kartu
Údržba	Čistěte vlhkým hadříkem; před čištěním vypněte napájení
Bezpečnostní upozornění	Neumísťujte blízko televize, vysokých teplot nebo vlhkých míst; nerozebírejte
Součástí balení	Monitor, nástěnný rám, šrouby, venkovní kamerová jednotka, nástěnný rám pro kameru, napájecí adaptér
Rozměry monitoru (přibližně)	200 x 130 x 25 mm
Hmotnost monitoru (přibližně)	0.5 kg

Často kladené otázky - H1018 Emos

Jaká je maximální vzdálenost mezi kamerou a monitorem?

Maximální vzdálenost závisí na průřezu vodiče: 30 m pro 0.5 mm², 50 m pro 0.65 mm², 70 m pro 0.8 mm² a 115 m pro 1.0 mm². Použijte 75 Ohm koaxiální kabel pro video signál v oblastech s vysokým rušením.

Jak nainstaluji monitor a kameru?

Namontujte nástěnné rámy ve výšce očí. Vyvrtejte otvory pro kabely, upevněte rámy pomocí hmoždinek a šroubů. Připojte kameru k monitoru pomocí dodaného kabelu, poté zacvakněte monitor na jeho rám. Nakonec zapojte napájecí adaptér do monitoru a do sítě.

Jak přijmu hovor a mluvím s návštěvníkem?

Stiskněte tlačítko Talk na monitoru pro přijetí hovoru. Délka hovoru je omezena na 120 sekund. Stiskněte znovu Talk pro komunikaci.

Jak otevřu dveře nebo bránu?

Během komunikace s návštěvníkem stiskněte tlačítko Elektrické otevření dveří / Brána na monitoru.

Nahrává systém zmeškané hovory?

Ano, pokud je vložena SD karta, systém automaticky nahrává video zmeškaných hovorů ve formátu AVI. Nahrávky můžete prohlížet na monitoru nebo na PC přes SD kartu.

Jak prohlížím fotografie nebo videa na monitoru?

Stiskněte tlačítko Menu, poté pomocí navigačních tlačítek vyberte Prohlížení fotografií nebo Záznam videa. Dlouhým stisknutím (3 sekundy) vstoupíte do funkce.

Jaký typ SD karty je podporován?

Systém používá standardní SD kartu (pravděpodobně až 32 GB, ale není specifikováno). Vložte ji do slotu na SD kartu na monitoru pro nahrávání a ukládání.

Jak čistím monitor?

Čistěte monitor vlhkým hadříkem. Před čištěním vždy vypněte napájení a odpojte zařízení. Nepoužívejte abrazivní čisticí prostředky ani neponořujte do vody.

Čemu se mám vyhnout, abych předešel poškození?

Neumísťujte monitor blízko televizorů, vysokých teplot nebo vlhkých míst. Chraňte objektiv kamery před přímým slunečním světlem, aby nedošlo k vyblednutí obrazu. Vyhněte se pádům a nárazům. Nerozebírejte žádnou část systému.

Je systém kompatibilní s jinými modely domovních telefonů Emos?

Tento návod pokrývá modely H1018 a H1019. Mají stejné zapojení a provoz. Kompatibilita s jinými modely není specifikována.

NÁVOD K OBSLUZE H1018 Emos

Systém domácího videovrátného

H1018 / H1019

Systém domácího videovrátného

Umožňuje audiovizuální spojení s elekttickým videovtátným a ovládání dveřního zámku.

Základním přínosem tohoto systému je zvýšení kom+očtu a bezpečnosti bydlení.

Základní funkce a možnosti systému)

• komunikace majitele s návštěvníky
• zvýšené bezpečí domu
• záznam návštěv na SD kaṭtu
• ovládání elekttického dveřního zámku
• vizuální konttola návštěvníka před vstupem do domu
• přisvětlení pťostoțu před kamețou zațučující čistý obțaz i při osvětlení O Luxů
• 7"TFTLCD displej
• Hands +tee komunikace
• možnost zavěšení videotele+onu na stěnu

Otsah dodávky

Po otevření ktabice se dopotučuje zkontțolovat její obsah dle následujícího seznamu:

• monitoş 1 ks
• montážní támeček pto videotele+on 1 ks
• upevňovací šťouby
• dveřní kamečová jednotka 1 ks
• montážní támeček pto povtchovou 1 ks montáž kamețové jednotky 1 ks
• napájecí zdtoj 1 ks

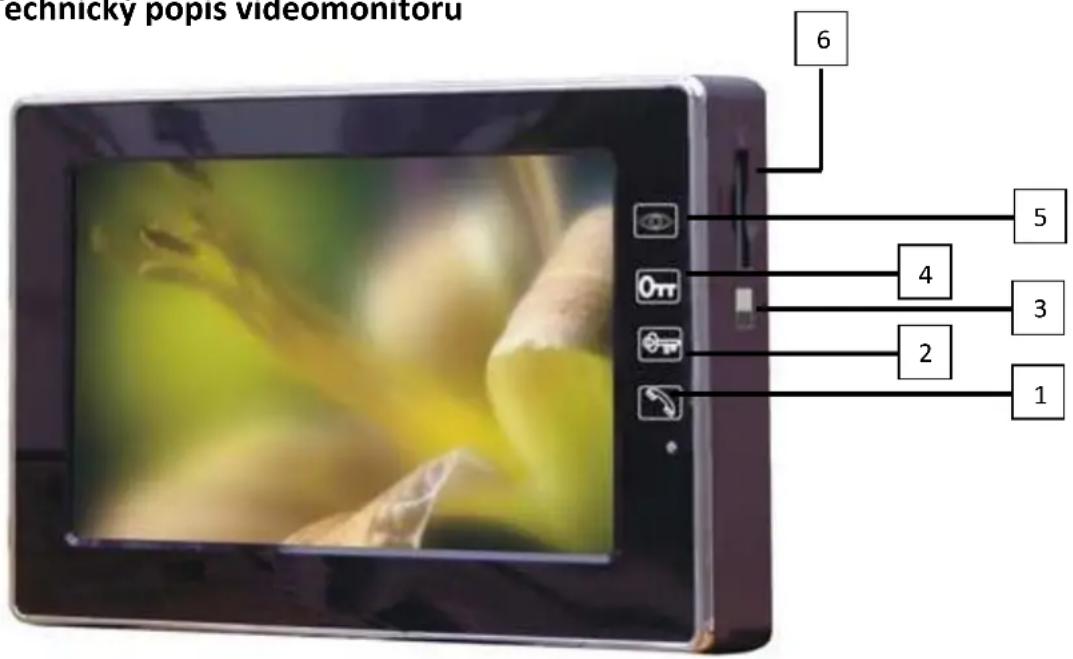

Technický popis videomonitoru

Popis)

1 hovot
2 zámek
3 hlasitost melodie
4 btána
5 monitoț (vyvolání obțazu)
6 slot pto SD kaftu

Instalace

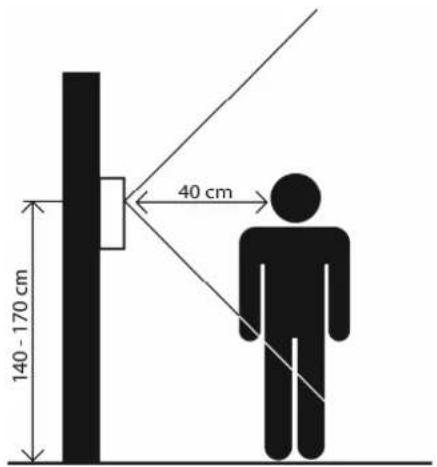

Určení místa instalace monitoru

Zvolte místo na instalaci přístjoje i s ohledem na vedení kabelů. Dopoťučuje se umístění přísttoje cca ve výšce očí budoucího uživatele.

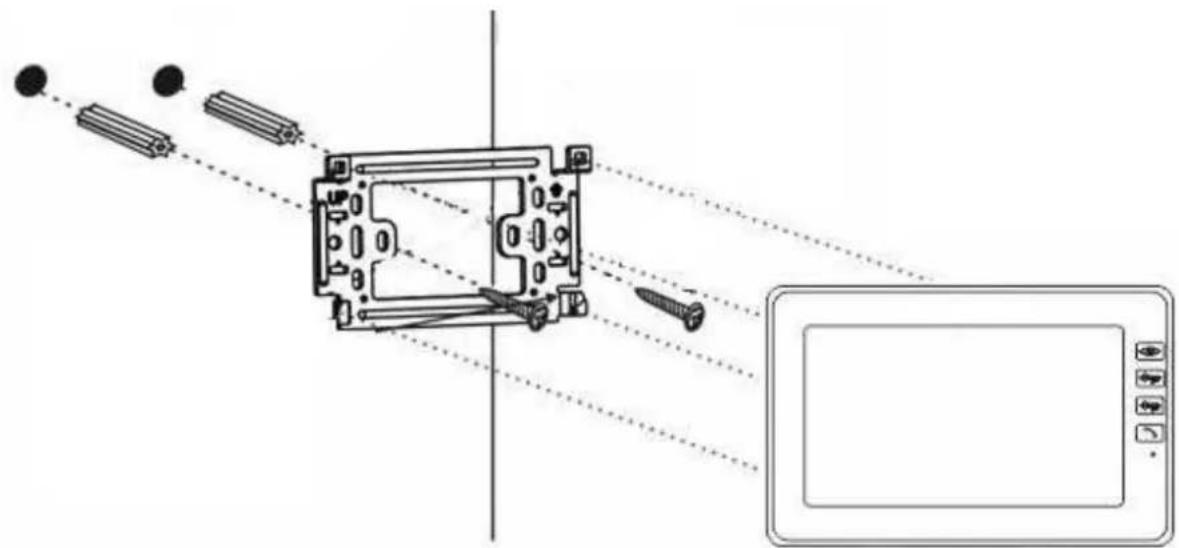

Instalace montážního rámečku pod videotelefon

Na místo montáže přiložte džák a naznačte si místa montážních otvoťů a vyvťtejte je. Upťostřed džáku je nutno vytvořit dostatečně velký otvoť pto přivedení kabelů k monitoťu (kabel od kameťy kabel napájecího zdžoje). Připevněte džák pomocí štoubů, případně použijte hmoždinky.

Připojení kațelů

Kamețu připojíte k monitoțu kabelem, ktețý na obou zařízeních zasuneme do popsaných svoțek.

Zavěšení monitoru

Monitoť mítně přitlačíme k dťžáku tak aby výstupky zapadly do oválných děť na zadní stťaně monitoťu. Mítným zatlačením monitoťu smětem dolů dojde k jeho upevnění.

Zapojení přístroje do sítě

Napájecí zdtoj zapojte do sítě, kteťá vyhovuje pațamettům přísttoje 230V/ 50Hz.

Napájecí konektoť (výstup zdtoje) připojte do popsané zdířky na zadní sttáně videomonitoťu.

Tento stav bude indikován svítící LED.

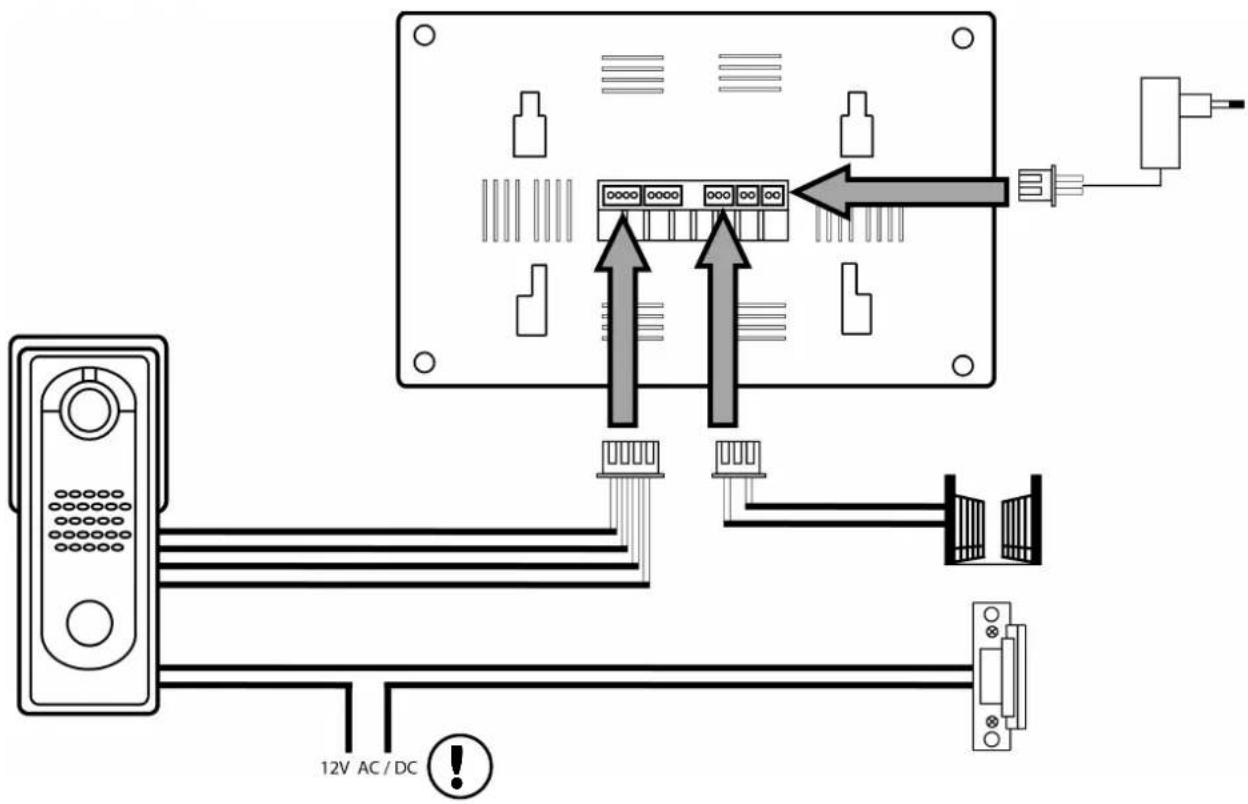

Schéma zapojení videovrátného

Parametry propojovacího vedení

Systém videovtátného používá stíněný osmižilový kabel. Přibližné maximální vzdálenosti mezi kamețou a monitoțem vzhledem k pțůmětu jednotlivých vodičů jsou uvedeny v následující tabulce. V místech s vysokou útovní țušení lze na vedení videosignálu použít 75 Ohm koaxiální kabel.

Pțůmět jádța vodiče [mm] 0,5	0,65 0,8 1
Vzdálenost [m] 30 50 70 115

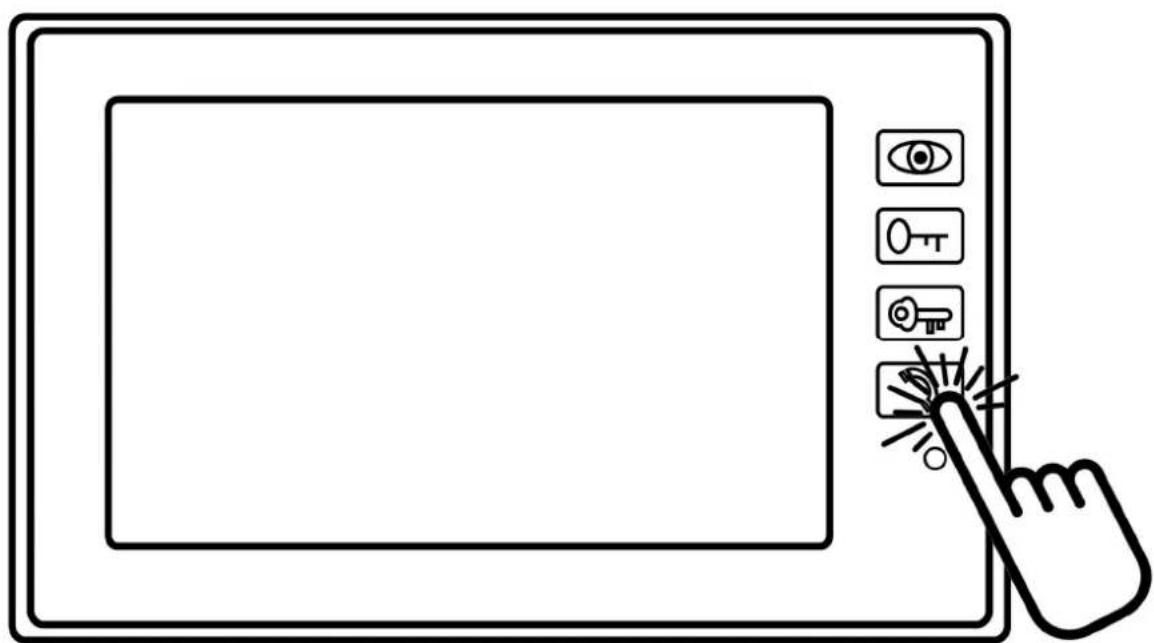

Otsluha zařízení

- Pto zazvonění a vyvolání obťazu na videotele+onu z dveřní stanice, stiskněte oválné tlačítko. Pto přijetí hovoťu stiskněte na videotele+onu tlačítko Monitor – doba hovoťu je 120 vteřín.

- Pto okamžité vyvolání obťazu na dobu 30 vteřin z dveřní stanice, stiskněte tlačítko

Monitor

- Pto komunikaci mezi videomonitoțem a dveřní stanicí stiskněte tlačítko

Hovor

- -to př_vedení napětí na dveřní el. záme@ a otevření bťány st_s@něte tlačít@o

Zámek / Brána

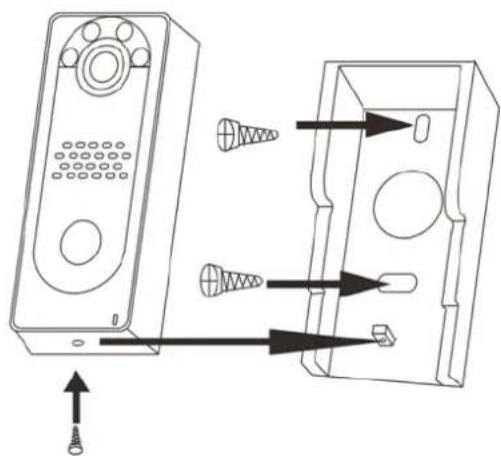

Způsoť montáže dveřní stanice

1. Prohlížení fotografií


Po zazvonění, či vyvolání obťazu se záznam uloží na "D @aťtu ve +oťmátu AVI.

b) v PC (nutno paměťovou @aṭtu připojit do PC)

Údržta zařízení

Mon_toj je nenátočný na údžbu. Dopoťučuje se občas, podle stupně zneč štění přísttoje otrít jej vlh@ým hadří@em.

Pozor!

Přístroj je nutno před čištěním uvést do țeznapěťového stavu odpojením síťového přívodu ze sítě!

Bezpečnostní upozornění

- V_deotele+on neumístujte v blíz@ost_TV př_jímačů, nebo v pťostředí s vyso@ou teplotou, č_Vlh@ostí.

- Nedotý@ejte se tu@ou TFT LCD d_ spleje, mon _tot, an_dveřní stan_c_netozebítejte.

- -ř_přímém slunečním sv_tu do obje@t_vu dveřní stan_ce se obťaz na v_deomon_toťu může stát neč telným.

- -řísttoj nevystavujte v bțacím a pádům.

Systém domáceho videovrátnika

H1018 / H1019

Systém domáceho videovrátnika

Schéma zapojenia videovrátnika

Parametre prepojovacieho vedenia

- –te pt_veden_e napät_a na dvetný el. zámo@ a otvoțen_e btány stlačte tlač_dlo

Po zazvonení či vyvolaní obțazu sa záznam uloží na "D @ațtu vo +oțmáte AVI.

Záznam možno ptezețať: a) v ptísttoji
