MANUAL DE UTILIZARE G34AX1 GORENJE
Instructiuni si recomandari pentru instalarea si intretinerea
G34AX1-236650 - G64AX1-236625 G640AX1-236636 - G760AX1-236651 G960AX1-234640
Instructiuni
G34AX1-236650 - G64AX1-236625 G640AX1-236636 - G760AX1-236651 G960AX1-234640
Atentie: acest aparat a fost conceput pentru utilizare casnica, in mediu casnic, de persoane particulare.
UTILIZARE
1) ARZATOARE
Pe partea frontala, deasupra fiecarui buton, este desenata o schema care indica pentru care arzator este respectivul buton. Dupa deschiderea robinetului de gaz sau a buteliei de gaz, aprindeti arzatoarele dupa cur urmeaza:
- aprindere manuala
Apasati si rotiti in sens antiorar butonul corespunzator arzatorului pe care doriti sa-l utilizati, aduceti-l pe pozitia de Maxim (flacara mare, fig. 1) si apropiati un chibrit de arzator.
- Aprindere electrica
Apasati si rotiti in sens antiorar butonul corespunzator arzatorului pe care doriti sa-l utilizati, aduceti-I pe pozitia de Maxim (flacara mare, fig. 1), dupa care apasati si eliberati butonul de aprindere "E".
- Aprindere electrica automata
Apasati si rotiti in sens anterior butonul corespunzator arzatorului pe care doriti sa-l utilizati, aduceti-l pe pozitia de Maxim (flacara mare, fig. 1), dupa care apasati butonul pana la fund.
- Aprinderea arzatoarelor dotate cu termocuplu de siguranta
La arzatoarele dotate cu termocuplu de siguranta, trebuie sa se roteasca in sens anterior butonul corespunzator arzatorului pe care doriti sa-l utilizati, sa-l aduceti pe pozitia de Maxim (flacara mare, fig.1) pana sesizati o mica oprire a acestuia, dupa care apasati butonul si repetati operattile indicate anterior. Dupa aprindere mentineti butonul apasat circa 10 secunde.
Cum se folosesc arzatoarele
Pentru a obtine un randament maxim cu un consum minim de gaz trebuie sa retineti urmatoarele:
- utilizati pentru fiecare arzator vase adecvate (vezi tabelul urmator si fig. 2).
- Cand incepe fierberea aduceti butonul in pozitia de Minim (flacara mica, fig. 1).
- Folositi intotdeauna vase cu capac.
- Să utilizati vase cu fundul plat.
- aprinderea arzatoarelor cu termocuplu de siguranta se poate face doar daca butonul este pe pozitia de Maxim (flacara mare fig. 1).
- In lipsa curentului electric se poate aprinde arzatorul cu chibritul.
- In timpul utilizarii arzatoarelor nu lasati aparatul nesupravegheat si fiti atenti ca in apropiere sa nu se afle copii. Asigurati-va ca manerele vaselor sunt corect pozitionate si supravegheati prepararea mancarurilor la care folositi ulei si grasime, acestea fiind usor inflamabile.
- Utilizarea acestui aparat nu este permisă persoanelor (inclusiv copiilor) cu capacități fizice și mentale reduse, sau care nu au experiență în utilizarea de aparaturi electrice, cu excepția cazului în care sunt supervizați sau instruiti de persoane adulte și responsabile cu siguranța lor. Copii trebuie controlați pentru a ne asigura că nu se joacă cu aparatul.
- Nu utilizati spray in apropierea aparatului cand acesta este in functiune.
- Daca plita este dotata cu capac, inainte de aprindere eliminati toate resturile alimentare cazute pe suprafata sa. Daca plita are capac de sticla, acesta se poate crapa la caldura, de accea lasati sa se raceasca ochiurile inainte de a inchide capacul.
- Nu se recomandă utilizarea de recipienti care ies din marginile planului.
O utilizare intensiva si prelungita a aparatului poate necesita o aerisire suplimentara, de exemplu deschiderea unei ferestre, sau o aerisire mai eficienta prin marirea puterii de aspiratie a hotei sau ventilatorului existent.
| (*) INTRARE AER: VEZI CAPITOLUL INSTALARE (PARAGRAFELE 5 SI 6) | ||
| FIG. 3 FIG. 4 FIG. 5 | ||
CURATARE
ATENTIE:
inainte de a efectua orice operatie de curatare, deconectati aparatul de la reteaua de alimentare cu gaz si electrica.
2) SUPRAFATA DE LUCRU
Pentru a mentine curata suprafata plitei, este foarte importanta sa o spalati dupa fiecare folosire cu apa calda cu detergent, sa o clatiti si uscati. La fel trebuie spalate grilele smaltuite, capacele smaltuite "C" si capetele arzatoarelor "T" (fig. 6).
Curatarea se face cand suprafata si componentele s-au racit si nu trebuie sa se foloseasca bureti metalici, prafuri abrazive sau spray-uri corozive.
Nu permiteti ca otetul, cafeaua, laptele, apa sarata si sucul de lamaie sau de rosii sa ramana timp indelungat in contact cu suprafetele smaltuite.
AVERTISMENT:
la remontarea componentelor este indicat sa se tina cont de urmatoarele recomandari:

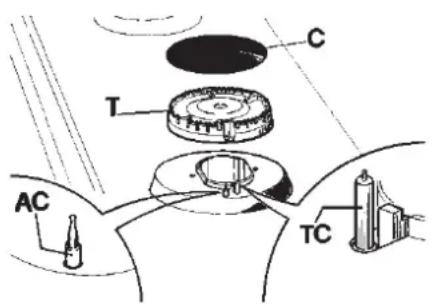

- sa se verifice ca orificiilr capetelor arzatoarelor "T" nu sunt obturate de corpuri straine.
- Sa va asigurati ca capacelul smaltuit "C" (fig. 6) este corect pozitionat pe capul arzatorului. Aceasta conditie se considera indeplinita cand capacelul este perfect stabil.
- Pozitia exacta a grilei este definita de colturile rotunjite, care se aseaza catre partea laterala a plitei.
- Daca manevra de deschidere si ionchidere a unui robinet este dificila, nu fortati, ci solicitati urgent interventia asistentei tehnice.
- Nu utilizati jeturi de vapori pentru curatarea aparatului.
FIG. 6
INSTALARE
DATE TEHNICE DESTINATE INSTALATORILOR
Instalarea, toate reglajele, transformarile si intretinerea descrise vor trebui executate numai de personal calificat.
O instalare gresita poate provoca vatamari persoanelor, animalelor sau lucrurilor, fapt pentru care fabricantul nu poate fi considerat responsabil.
Dispozitivele de siguranta sau de reglare automata a aparatelor, in timpul de viata al instalatiei, vor putea fi modificate doar de fabricant sau de representantul autorizat al acestuia.
3) INSTALAREA PLITEI
Dupa desfacerea ambalajului exterior si a celor interioare de la diferitele parti detasabile, asigurativa de integritatea plitei. In caz ca aveti indoieli nu folositi aparatul si adresati-va personalului calificat.
Ambalajul (carton, saci de plastic, polistiren expandat, cuie) nu trebuie lasat la indemana copiilor, putand fii periculoase pentru ei.
In blatul mobilei se va decupa o deschidere de dimensiunile indicate in fig. 7, avand grija sa se respecte distantele critice intre blat, peretele lateral, peretele din spate si cel superior (fig. 7 si 8).
Aparatul este clasificat in clasa 3 si respecta toate prevederile din normele pentru aceste aparate.
4) FIXAREA PLITEI
Píita este prevazuta cu o garnitura speciala cu scopul de a se evita infiltrarea lichidului in mobila. Pentru aplicarea corecta a garniturii se vor respecta riguros cele indicate in continuare:
- se scot benzile de garnitura din suportul lor avand grija ca banda de protectie transparenta sa ramana prinsa de garnitura.
- Se rastoarna plita si se aseaza corect garnitura "E" (fig. 9) sub marginea acestuia, astfel incat partea exterioara a garniturii sa se imbine perfect cu marginea plitei. Extremitatile benzilor trabuie sa se uneasca fara sa se suprapuna.
- Se pozitioneaza garnitura pe plita in mod uniform, presand-o cu degetele, apoi se scoate banda de protectie de hartie si se aseaza aparatul in deschiderea praticata in mobila.
- Se blocheaza cu elementele de prindere “S”, avand grija sa se introduca marginea indoita in orificiul “H”, apoi se strange surubul “F” pana cand elementul de prindere “S” se blocheaza pe blat (fig. 10).
- Eventualul perete (stanga sau dreapta) care depaseste inaltimea suprafetei va trebui sa se gaseasca la o distanta minima, indicata in coloana "E" din tabel.
- în timpul pregătirii mâncării, când se degajă multă căldură, pentru a evita atingerea accidentală dintre fundul plitei și blat, este necesar să fixați cu şuruburi un distanțier din lemn, care să asigure o distanță de minim 50 mm între acestea (a se vedea fig. 7).
DISTANTE CE TREBUIESC RESPECTATE (mm)
| A B | C D E | ||||
| 2F (30) | 285 485 | 57.5 57.5 | 100 | min. | |
| 4F (60) | 553 473 | 67.5 59.5 | 175 | min. | |
| 5F (70) | 553 473 | 67.5 59.5 | 175 | min. | |
| 5F (90) | 833 475 | 62.5 62.5 | 73.5 | min. |
| Fig. 7 | FIG. 8 | FIG. 9 | FIG. 10 |
INSTALARE
PRECIZARI IMPORTANTE PENTRU INSTALARE
Se atentioneaza instalatorul ca eventualii pereti laterali nu trebuie sa depaseasca in inaltime suprafata plitei. In plus peretele posterior si suprafetele adiacente trebuie sa reziste la o supraincalzire de 65K.
Colantul care imbraca blatul mobilei trebuie sa reziste la temperaturi de minim 150° C, pentru a evita scorojirea acestuía.
Instalarea aparatului se face in conformitate cu normele in vigoare.
Acet aparat nu este legat la un sistem de evacuare a gazelor arse. El trebuie legat conform regulilor de instalare sus mentionate. O atentie deosebita se acorda dispozitiilor referitoare la ventilatie si aerisire.
5) VENTILAREA CAMEREI
Este absolut necesar ca locul in care va fi instalat aparatul sa fie in permanenta ventilat pentru a garanta buna functionare a acestuia. Cantitatea de aer necesara este aceea ceruta de combustia normala a gazului si de ventilarea camerei al carei volum nu poate fi mai mic de 20 m³.
Fluxul natural de aer trebuie sa provina pe cale directa prin deschiderile permanente practicate in pereti camerei, care trebuie sa fie in legatura cu exteriorul si sa aiba o sectiune minima de 100 cm ^2 (fig. 3). Aceste deschideri trebuie sa fie realizate astfel incat sa nu poata fi obturate.
Este permisa si ventilarea indirecta, prin aducerea unui flux de aer dintr-o incapere alaturata, respectand normele in vigoare.
ATENTIE:
daca arzatoarele nu sunt dotate cu termocuplu de siguranta, deschiderea de ventilatie trebuie sa aiba o sectiune de minim 200 cm².
6) AMPLASARE SI AERISIRE
Aparatele de gatit cu gaz trebuie in permanenta sa evacueze produsii de combustie prin hote legate la camine sau direct la exterior (fig. 4). In cazul in care nu exista posibilitatea montarii hotei, este permisa folosirea unui ventilator instalat sub fereastra sau pe un perete exterior, si care va fi pus in functiune odata cu aparatul (fig. 5), astfel incat sa fie respectate normele in vigoare.
7) RACORDAREA LA RETEAUA DE GAZ
Inainte le legarea aparatului asigurati-va ca datele de pe eticheta aplicata in partea de jos a plitei sunt compatibile cu cele ale retelei de distributie gaz.
O eticheta tiparita pe ultima pagina a acestui manual si una aplicata pe partea inferioara a plitei indica conditiile de reglaj ale aparatuluiç tipul gazului si presiunea de lucru.
Cand gazul este distribuit prin retea, aparatul trebuie legat:
o cu teava metalica rigida de hotel conform normei in vigoare, ale carei imbinari trebuie facute cu racorduri filetate conform norme EN 10226.
o Cu teava de cupru conform normei in vigoare, cu imbinari prin racorduri cu etansare mecanica conform normei in vigoare.
o Cu teava flexibila de hotel inoxidabil cu manson continuu, cu lungime de maxim 2 m si garnituri de etansare conform normei in vigoare. Aceasta teava se instaleaza astfel incat sa nu poata veni in contact cu partile mobile ale mobilei (de ex. sertare).
Cand gazul vine de la o butelie, aparatul, alimentat cu un regulator de presiune conform normei in vigoare, trebuie sa fie racordatç:
o cu teava de cupru conform normei in vigoare, cu imbinari prin racorduri cu etansare mecanica conform normei in vigoare.
o Cu teava flexibila de hotel inoxidabil cu manson continuu, normei in vigoare, cu lungime de maxim 2 m si garnituri de etansare conform normei in vigoare. Aceasta teava se instaleaza astfel incat sa nu poata veni in contact cu partile mobile ale mobilei (de ex. sertare). Se recomanda ca pe tubul flexibil sa se aplice un adaptor special, care se gaseste in comert, pentru a facilita legatura cu regulatorul de presiune montat pe butelie.
Dupa racordare se va verifiva perfecta etansare folosind o solutie de sapun si niciodata o flacara.
AVERTISMENT:
va amintim ca racordul de alimentare cu gaz este filetat, de 1/2" gas conic tata, norme EN 10226.
Aparatul este conform prescriptiilor Directivelor Europene:
CEE 90/936 + 93/68 referitoare la siguranta in utilizarea gazului.
INSTALARE
8) RACORDAREA ELECTRICA
Legarea la reteaua electrica se face conform normelor si dispozitiilor legale in vigoare.
Inainte de racoprdare, se verifica:
- puterea electrica a instalatiei si a prizelor este potrivita cu puterea maxima a aparatului (vezi eticheta de pe partea inferioara a plitei).
- Priza sau instalatia este prevazuta cu o buna impamantare conform normelor si dispozitiilor legale in vigoare. Fabricantul isi declina orice raspundere pentru nerespectarea acestor dispozitii.
Cand legarea la retea se face la priza:
- se aplica cablului de alimentare "C", daca nu are din dotare, un stecher adaptat sarcinii indicate pe eticheta.

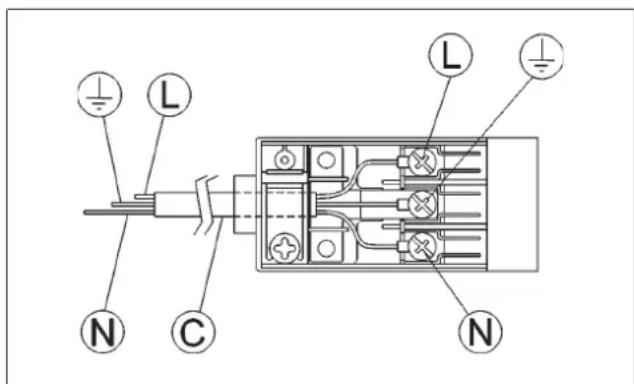

- Se leaga conductorii ca in schema din fig. 11 avand grija sa se respecte urmatoarele correspondente:
litera L (faza) - conductor maro;
litera N (nul) - conductor albastru;
simbol impamantare 12 conductor verde-galben.
- Cablul de alimentare se pozitioneaza astfel incat sa nu atinga in nici un punct o temperatura de peste 65K.
- Nu se folosesc reductii, adaptoare sau derivatii care ar putea provoca contacte false cu o supraincalzire periculoasa.
- După fixarea plitei în mobilier priza trebuie să fie accesibilă.
Cand legarea se face direct la reteaua electrica:
- se monteaza intre aparat si retea un intrerupator dimensionat la sarcina aparatului, cu deschidere minima intre contacte de 3 mm.
- Cablul de impamantare nu trebuie sa fie intrerupt de intrerupator.
- In alternativa, legatura electrica poate fi protejata cu un intrerupator diferential de inalta sensibilitate.

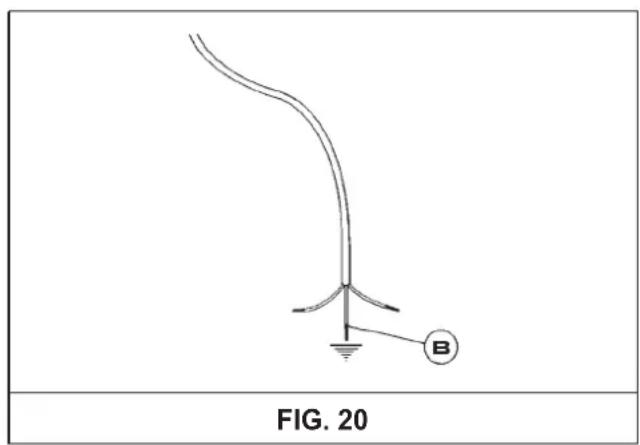

Se recomanda expres sa se fixeze cablul de impamantare verde-galben la o instalatie de impamantare eficienta.
AVERTISMENT:
se semnaleaza instalatorului ca aparatul mixt este de tip Y. In plus peretele posterior si suprafetele adiacente trebuie sa reziste la o supraincalzire de 65K.
Toate aparatele noastre sunt proiectate si construite conform normelor europene EN 60 335-1, EN 60 335-2-6 si EN 60 335-2-102, cu respectivele amendamente.
Aparatul este conform cu prescriptiile Directivelor Europene:
- CEE 2004/108/CE referitoare la compatibilitatea electromagnetica.
- CEE 2006/95 referitoare la siguranta electrica.
La arzatoarele noastre nu este necesara reglarea aerului.
9) ROBINETTI
Reglarea "Minimului"
- Se aprinde arzatorul si se pune butonul pe pozitia minim (flacara mica, fig. 1).

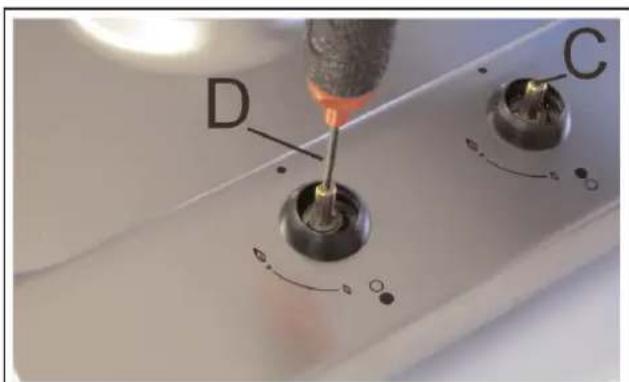

- Se scoate butonul (fig. 12) al robinetului, fixat prin simpla apasare pe axa ecestuia.
- Se introduce o surubelnita mica "D" in gaura "C" (fig. 12) si se roteste la dreapta sau la stanga surubul de reglaj pana cand flacara se regleaza convenabil la "Minim".
Asigurati-va ca trecand repede de la pozitia de "Maxim" la "Minim" flacara nu se stinge.
Se intelege ca susnumita reglare se executa doar cu arzatoare functionand la G20, in timp ce cu arzatoarele functionand la G30 sau G31 surubul trebuie blocat la fund.
FIG. 12
MODIFICARI
Arzatoarele se pot adapta la diverse tipuri de gaz montand duzele corespunzatoare gazului folosit. Pentru aceasta este necesar sa scoateti capul arzatoarelor si cu o cheie dreapta "B" sa desurubati duza "A" (fig. 13) si sa o inlocuiti cu o corespunzatoare gazului folosit.
Se recomanda sa se stranga bine duza.
Dupa efectuarea acestor inlocuiri, tehnicianul va face reglarea arzatoarelor ca in paragraful 9, va
sigila elementele de reglaj si va aplica pe aparat, in schimbul celei existente, eticheta corespunzatoare noului reglaj efectuat. Aceasta eticheta se gaseste in plicul cu duze de schimb. Plicul continand injectoarele si etichetele poate fi in dotare sau se poate gasi la centrele se asistenta autorizate.
Pentru comoditatea instalatorului, indicam in tabelul de mai jos debitele arzatoarelor, diametrul duzelor si presiunea de lucru pentru diferite tipuri de gaz.
DISPUNEREA ARZĂTOARELOR
TABEL
| ARZATOARE | GAZ | PRESIUNE DE LUCRU mbar | DEBIT TERMIC | DIAMETRU DUZA 1/100 mm | DEBIT TERMIC (W) | |||
| N° | DENUMIRE | g/h | l/h | MIN. | MAX. | |||
| 1 | TRIPLA COROANA | G30 - BUTAN 28 G31 - PROPAN 37 G20 - NATURAL 20 | 30 225 90 14 222 90 1400 20 | 400 3100 3100 295 | 121 | Y 1400 | 3100 | |
| 2 | RAPID | G30 - BUTAN G31 - PROPAN 37 G20 - NATURAL | 28 - 30 200 20 | 204 83 | 267 | 83 800 2800 117 S | 800 800 | 2800 2800 |
| 3 | SEMIRAPID DR. FATA | G30 - BUTAN G31 - PROPAN 37 G20 - NATURAL | 28 - 30 100 20 | 102 58 | 133 | 58 500 1400 85 Y | 500 500 | 1400 1400 |
| 4 | SEMIRAPID STG. SPATE | G30 - BUTAN G31 - PROPAN 37 G20 - NATURAL | 28 - 30 125 20 | 127 65 | 167 | 65 500 1750 97 Z | 500 500 | 1750 1750 |
| 5 | AUXILIARY | G30 - BUTAN G31 - PROPAN G20 - NATURAL | 28 - 30 37 20 | 73 71 | 95 | 50 50 72 X | 400 400 400 | 1000 1000 1000 |
Pentru inlocuirea componentelor aflate la interiorul aparatului trebuie sa se scoata grilele si corpul arzatoarelor din partea superioara, apoi se scot suruburile "V" de fixare a arzatoarelor (fig. 14), se desurubeaza suruburile de pe fundul plitei si butoanele de comanda fixate prin simpla apasare, astfel incat sa se poata scoate suprafata de lucru. Dupa executarea acestor operatii, se pot inlocui arzatoarele (fig. 15), robinetii (fig. 16) si componentele electrice (fig. 17).
Se recomanda sa se inlocuiasca garnitura "D" ori de cate ori se inlocuiste un robinet, incat sa se asigure o perfecta etansare intre aparat si blat.
Ungerea robinetilor (fig. 18 - 19)
Daca manevrarea unui robinet devine grea, fara a mai astepta trebuie sa fie uns, urmand instructiunile de mai jos:
- se demonteaza corpul robinetului.
- Se curata conul si suportul cu o carpa cu diluant.
- Se unge usor cu vaselina.
- Se introduce conul, se manevreaza de mai multe ori, se scoate din nou, se sterge vaselina in plus si se verifica ca trecerea gazului nu este obturata.
- Se remonteaza toate piesele in ordinea inversa a demontarii.
- Controlul etansarii se face cu o solutie de apa cu sapun; este interzisa folosirea flacarii.
Pentru a usura munca tehnicianului de intretinere, prezentam in tabelul urmator tipurile si sectiunile de cabluri de alimentare si puterea componentelor electrice.
| FIG. 14 FIG. 15 FIG. 16 | N P D | U D M R |
| FIG. 17 FIG. 18 FIG. 19 |
INTRETINERE
TIPURILE SI SECTIUNILE CABLURILOR DE ALIMENTARE
| TIPUL TIPUL ALIMENTAREPLITEI CABLULUI MONOFAZICA | |
| Plita cu gaz H05 RR - F Section 3 X | 0.75 mm |
ATENTIE !!!
In cazul inlocuirii cablului de alimentare, instalatorul va trebui sa tina conductorul de impamantare cat mai departe de conductorii de faza (fig. 20) si in plus sa respecte avertismentele de la paragraful 8.
DATE TEHNICE PENTRU REGLAREA APARATELOR ELECTRO-CASNICE ALIMENTATE CU GAZ
2 ARZĂTOARE (30)
$$ \text { C A T E G O R I A } = \mathrm{I} _ {2 \mathrm{H} 3 +} $$
$$ G 3 0 - B U T A N = 2 8 - 3 0 \mathrm{mbar} $$
$$ G 3 1 - P R O P A N = 3 7 \text { mbar } $$
$$ G 2 0 - G A Z N A T U R A L = 2 0 \mathrm{mbar} $$
$$ \Sigma \text { Qn Gas Naturale } = 4 \text { kW } $$
$$ \Sigma \mathrm{QnGPL} = 2 9 1 \mathrm{g/h} $$
$$ \text { Tensiune } = 2 2 0 - 2 4 0 \mathrm{V} \sim $$
$$ \text { Frecvență } = 5 0 / 6 0 \mathrm{Hz} $$
4 ARZĂTOARE (60)
$$ \text { C A T E G O R I A } = \mathrm{II} _ {2 \mathrm{H} 3 +} $$
$$ G 3 0 - B U T A N = 2 8 - 3 0 \text { mbar } $$
$$ G 3 1 - P R O P A N = 3 7 \text { mbar } $$
Acest aparat poate fi instalat si functiona doar in locuri permanent ventilate, asa cum prevad normele în vigoare. Pentru a conecta aparatul la reteaua de gaz, trebuie sa folositi tuburi metalice rigide sau tuburi metalice flexible, in conformitate cu dispozitiile normativului în vigoare. Acest aparat este reglat sa functioneze pentru:
Acest aparat, inainte de iesirea din fabrica, a fost receptionat si pus la punct de personal calificat, astgfel incat sa se garanteze cele mai bune rezultate in functionare.
Piesele de schimb originale se gasesc doar la Centrele noastre de asistenta tehnica si la magazinele autorizate.
Orice reparatie sau modificare care ar putea fi necesara in viitor trebuie facuta cu maxima grija si atentie de personal calificat.
Pentru acest motiv recomandam sa va adresati intotdeauna reprezentantului care a facut vanzarea sau la Centrul noastre de asistenta tehnica cel mai apropiat, specificand marca, modelul, seria si defectiunea aparatului dvs. Aceste date sunt trecute pe eticheta de la partea inferioara a aparatului si pe eticheta de pe cutia de ambalaj.
Aceste informatii vor permite asistentului tehnic sa se doteze cu piesele de schimb necesare si sa garanteze in consecinta o interventie rapida si eficienta. Se recomanda sa se noteze aceste date mai jos, astfel incat sa fie mereu la indemana.
MARCA:
MODEL:
SERIA: ....
Acest aparat este marcat conform dispozițiilor din Directiva europeană 2002/96/CE privind echipamentele electrice și electronice (waste electrical and electronic equipment - WEEE).
Această directivă stabilește normele pentru gestionarea și reciclarea deșeurilor echipamentelor electrice valabile pe întreg teritoriul Uniunii Europene.
- Instructiuni si recomandari pentru instalarea si intretinerea
- Instructiuni
- UTILIZARE
- 1) ARZATOARE
- - aprindere manuala
- - Aprindere electrica
- - Aprindere electrica automata
- - Aprinderea arzatoarelor dotate cu termocuplu de siguranta
- Cum se folosesc arzatoarele
- CURATARE
- ATENTIE:
- 2) SUPRAFATA DE LUCRU
- AVERTISMENT:
- INSTALARE
- DATE TEHNICE DESTINATE INSTALATORILOR
- 3) INSTALAREA PLITEI
- 4) FIXAREA PLITEI
- PRECIZARI IMPORTANTE PENTRU INSTALARE
- 5) VENTILAREA CAMEREI
- 6) AMPLASARE SI AERISIRE
- 7) RACORDAREA LA RETEAUA DE GAZ
- 8) RACORDAREA ELECTRICA
- Legarea la reteaua electrica se face conform normelor si dispozitiilor legale in vigoare.
- Cand legarea la retea se face la priza:
- Cand legarea se face direct la reteaua electrica:
- 9) ROBINETTI
- Reglarea "Minimului"
- MODIFICARI
- Ungerea robinetilor (fig. 18 - 19)
- INTRETINERE
- ATENTIE !!!
- DATE TEHNICE PENTRU REGLAREA APARATELOR ELECTRO-CASNICE ALIMENTATE CU GAZ
- ARZĂTOARE (30)
- ARZĂTOARE (60)

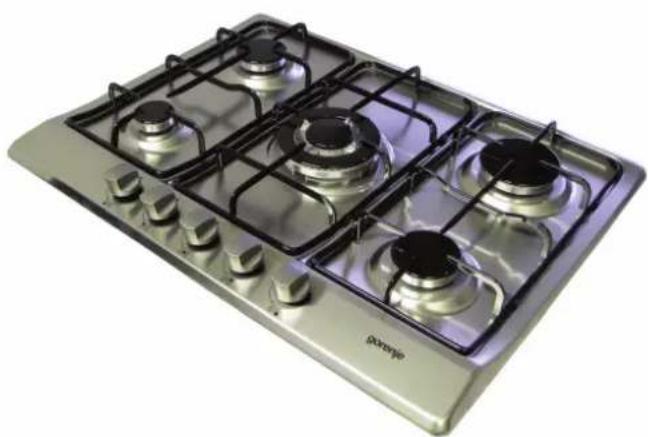

Marcă : GORENJE
Model : G34AX1
Categorie : Aragaz
