MANUALE UTENTE G34AX1 GORENJE
Istruzioni per il montaggio e avvertenze per la manutenzione
G34AX1-236650 - G64AX1-236625 G640AX1-236636 - G760AX1-236651 G960AX1-234640
Manuale istruzioni
G34AX1-236650 - G64AX1-236625 G640AX1-236636 - G760AX1-236651 G960AX1-234640

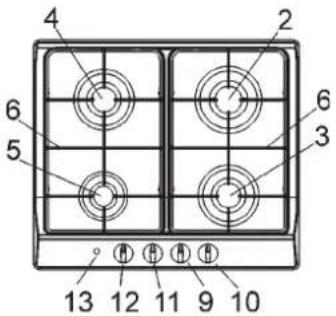

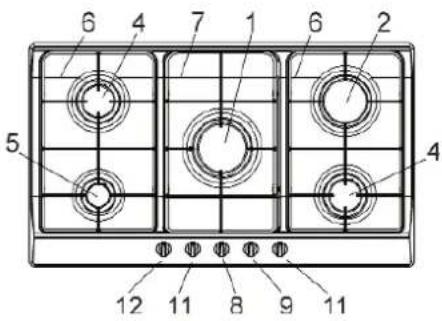

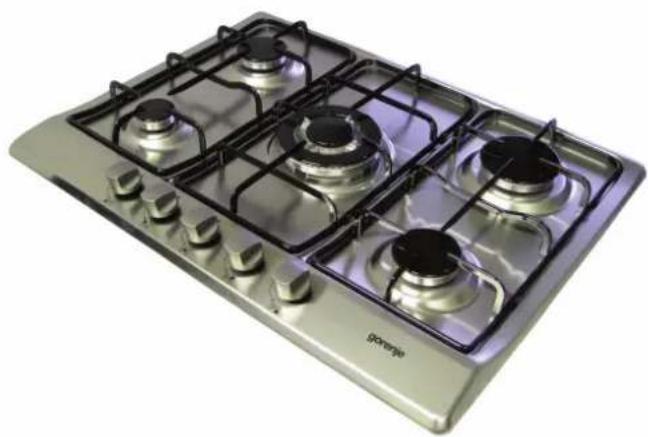

DESCRIZIONE PIANI DI COTTURA
| MOD.: G34AX1-236650 | MOD.: G64AX1-236625 - G640AX1-236636 |
 |  |
| MOD.: G760AX1-236651 | MOD.: G960AX1-234640 |
 |  |

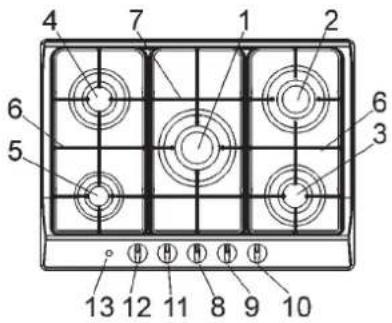

1 Bruciatore tripla corona di 3100 W
2 Bruciatore rapido di 2800 W
3 Bruciatore semirapido anteriore destro di 1400 W
4 Bruciatore semirapido posteriore sinistro di 1750 W
5 Bruciatore ausiliario di 1000 W
6 Griglia in acciaio smaltato 2 fuochi
7 Griglia in acciaio centrale
8 Manopola comando bruciatore n° 1
9 Manopola comando bruciatore n° 2
10 Manopola comando bruciatore n° 3
11 Manopola comando bruciatore n° 4
12 Manopola comando bruciatore n° 5
13 Pulsante accensione elettrica
Attenzione: questo apparecchio è stato concepito per uso domestico, in ambienti domestici e da parte di soggetti privati.
USO
1) BRUCIATORI
Sul frontalino è serigrafato sopra ad ogni manopola uno schema in cui è indicato a quale bruciatore la manopola stessa si riferisce. Dopo aver aperto il rubinetto della rete gas o della bombola gas, accendere i bruciatori come più sotto descritto:
- accensione manuale
Premere e ruotare in senso antiorario la manopola corrispondente al bruciatore da usarsi, portarla sulla posizione di Massimo (fiamma grande fig. 1) ed accostare un fiammifero acceso al bruciatore.
- Accensione elettrica
Premere e ruotare in senso antiorario la manopola corrispondente al bruciatore da usarsi, portarla sulla posizione di Massimo (fiamma grande fig. 1) quindi premere e rilasciare il pulsante d'accensione "E".
- Accensione elettrica automatica
Premere e ruotare in senso antiorario la manopola corrispondente al bruciatore da usarsi, portarla sulla posizione di Massimo (fiamma grande fig. 1) quindi premere la manopola a fondo.
- Accensione bruciatori dotati di termocoppia di sicurezza
Con i bruciatori dotati di termocoppia di sicurezza, si deve ruotare in senso antiorario la manopola corrispondente al bruciatore da usarsi, portarla sulla posizione di Massimo (fiamma grande fig. 1) sino ad avvertire un piccolo fermo quindi premere la manopola e ripetere le operazioni indicate precedentemente.
Ad accensione avvenuta mantenere premuta la manopola per circa 10 secondi.
Come usare i bruciatori
Per ottenere il massimo rendimento con il minimo consumo di gas è utile ricordare quanto sotto specificato:
- utilizzare per ciascun bruciatore pentole adeguate (vedi la tabella seguente e la fig. 2).
- Quando si è giunti all'ebollizione portare la manopola in posizione di Minimo (fiamma piccola fig. 1).
- Usare sempre pentole con coperchio.
- Utilizzare solamente recipienti a fondo piatto.
Bruciatori Potenze W ∅ Pentole cm
Tripla corona 3100 24 ÷ 26
Rapido 2800 20 ÷ 22
Semirapido ant. dx 1400 16 ÷ 18
Semirapido post. sx 1750 16 ÷ 18
Ausiliario 1000 10 ÷ 14
AVVERTENZE:
- l'accensione dei bruciatori con termocoppie di sicurezza può avvernire solamente quando la manopola è sulla posizione di Massimo (fiamma grande fig. 1).
- Mancando l'energia elettrica è possibile accendere i bruciatori con i fiammiferi.
- Durante l'uso dei bruciatori non lasciare incustodito l'apparecchio e fare attenzione che i bambini non siano nelle vicinanze. In particolare assicurarsi che le maniglie delle pentole siano posizionate in modo corretto e sorvegliare le cotture di cibi che utilizzano olii e grassi in quanto facilmente infiammabili.
- L'uso di questo apparecchio non è consentito a persone (incluso i bambini) dalle ridotte capacità fisiche e mentali, o carenti di esperienza nell'uso di apparecchiature elettriche, a meno che non siano supervisionati o istruiti da parte di persone adulte e responsabili per la loro sicurezza. I bambini devono essere controllati per assicurarsi che non giochino con l'apparecchio.
- Non utilizzare spray in prossimità dell'apparecchio quando è in funzione.
- Se il piano di cottura è dotato di un coperchio, prima di aprirlo, eliminare tutti i residui d'alimenti traboccati sulla sua superficie. Se l'apparecchio verrà dotato di un coperchio in vetro, questo può scoppiare quando viene scaldato. Spegnere e lasciare raffreddare tutti i bruciatori prima di chiudere il coperchio.
- Si sconsiglia l'utilizzo di recipienti che escano dai bordi del piano.
l'utilizzo di un apparecchio di cottura a gas produce calore ed umidità nel locale in cui è installato.
Necessita pertanto assicurare una buona aerazione del locale mantenendo sgombre le aperture della ventilazione naturale (fig. 3) ed attivando il dispositivo meccanico di aerazione (cappa di aspirazione o elettroventilatore fig. 4 e fig. 5).
Un utilizzo intensivo e prolungato dell'apparecchio, può necessitare di una aerazione supplementare, per esempio l'apertura di una finestra, oppure un'aerazione più efficace aumentando la potenza dell'aspirazione meccanica se esiste.
(*) ENTRATA ARIA: VEDI CAPITOLO INSTALLAZIONE (PARAGRAFI 5 E 6)
FIG. 3 FIG. 4 FIG. 5
prima di effettuare qualsiasi operazione di pulizia, disinserire l'apparecchio dalla rete d'alimentazione gas ed elettrica.
2) PIANO LAVORO
Se si vuole mantenere la superficie del piano lucente, è molto importante lavarla dopo ogni utilizzo con acqua saponata tiepida, risciaocquarla ed asciugarla. Allo stesso modo devono essere lavati le griglie smaltate, i coperchietti smaltati "C" e le teste bruciatori "T" (vedi fig. 6).
La pulizia deve essere eseguita quando il piano ed i componenti non sono caldi e non si devono utilizzare spugnette metalliche, abrasivi in polvere o spray corrosivi. Non permettere che aceto, caffè, latte, acqua salina e succo di limone o di pomodoro rimangano per lungo tempo a contatto delle superfici.
AVVERTENZE:
nel rimontare i componenti si prega di attenersi alle sottonotate raccomandazioni:

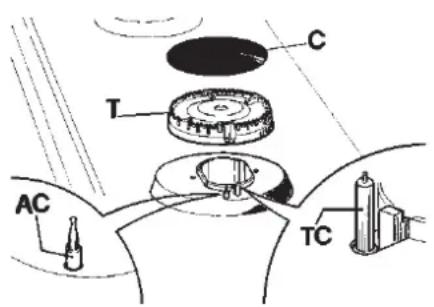

- verificare che le fessurazioni delle teste bruciatori "T" (fig. 6) non siano otturate da corpi estranei.
- Assicurarsi che il coperchietto smaltato "C" (fig. 6) sia posizionato correttamente sulla testa bruciatore. Questa condizione può ritenersi soddisfatta quando il coperchietto posizionato sulla testa risulti perfettamente stabile.
- La posizione esatta della griglia è definita dagli angoli arrotondati da posizionare verso il bordo laterale del piano.
- Se la manovra di apertura e chiusura di qualche rubinetto è difficoltàosa, non forzare, ma richiedere con urgenza l'intervento dell'assistenza tecnica.
- Non usare getti di vapore per la pulizia dell'apparecchio.
FIG. 6
IT
NOTIZIE TECNICHE DEDICATE AI SIGNORI INSTALLATORI
L'installazione, tutte le regolazioni, le trasformazioni e le manutenzioni elencate in questa parte devono essere eseguite esclusivamente da personale qualificato (legge n° 46 e D.P.R. 447).
Una errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsabile.
I dispositivi di sicurezza o di regolazione automatica degli apparecchi durante la vita dell'impianto potranno essere modificati solamente dal costruttore o dal fornitore debitamente autorizzato.
3) INSERIMENTO PIANO
Dopo aver tolto l'imballo esterno e gli imballi interni delle varie parti mobili, assicurarsi dell'integrità del piano. In caso di dubbio non utilizzare l'apparecchio e rivolgersi a personale qualificato.
Gli elementi dell'imballaggio (cartone, sacchetti, polistirolo espanso, chiodi...) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.
Si deve praticare nel piano del mobile componibile una apertura per l'incasso delle dimensioni espresse in mm indicate nella fig. 7, curando che siano rispettate le distanze critiche tra il piano, le pareti laterali, la parete posteriore e quella superiore (vedi fig. 7 e 8).
L'apparecchio deve classificarsi in classe 3 ed è pertanto soggetto a tutte le prescrizioni previste dalle norme per tali apparecchi.
Il piano è corredato di una speciale guarnizione al fine di evitare qualsiasi infiltrazione di liquido nel mobile. Per applicare correttamente questa guarnizione, si prega di attenersi scrupolosamente a quanto specificato più sotto:
- staccare le striscie della guarnizione dal loro supporto curando che la protezione trasparente rimanga attaccata alla guarnizione stessa.
- Rovesciare il piano e posizionare correttamente la guarnizione "E" (fig. 9) sotto il bordo del piano, in modo che il lato esterno della guarnizione stessa combaci perfettamente con il bordo perimetrale esterno del piano. Le estremità delle striscie devono combaciare senza sormontarsi.
- Fare aderire al piano la guarnizione in modo uniforme e sicuro, pressandola con le dita, quindi, togliere la striscia di carta protettiva della guarnizione e posizionare il piano nel foro praticato sul mobile.
- Bloccarlo con le apposite staffette "S", avendo cura di infilare la parte sporgente nella feritoia "H" ricavata sul fondo e avvitando la vite "F" fino a che la staffetta "S" non blocchi sul top (vedi fig. 10).
- Al fine di evitare possibili contatti accidentali con la superficie della scatola del piano suriscaldata durante il funzionamento dello stesso, necessita applicare una separazione in legno bloccata da viti ad una distanza minima di 50 mm dal top (fig. 7).
IMPORTANTI PRESCRIZIONI D'INSTALLAZIONE
Si segnala all'installatore che le eventuali pareti laterali non devono superare in altezza il piano di cottura. Inoltre la parete posteriore e le superfici adiacenti e circostanti al piano devono resistere ad una sovratemperatura di 65K.
Il collante che unisce il laminato plastico al mobile, deve resistere a temperature non inferiori a 150°C per evitare lo scollaggio del rivestimento stesso.
L'installazione dell'apparecchio deve essere conforme a quanto prescritto dalle norme UNI 7129 e 7131.
Questo apparecchio non è collegato ad un dispositivo d'evacuazione dei prodotti della combustione. Esso deve pertanto essere collegato conformemente alle regole d'installazione più sopra menzionate. Particolare attenzione si dovrà prestare alle sottonotate disposizioni applicabili in materia di ventilazione e di aerazione.
5) VENTILAZIONE LOCALI
E' indispensabile che il locale dove viene installato l'apparecchio sia permanentemente ventilato per garantire un corretto funzionamento dello stesso. La quantità d'aria necessaria è quella richiesta dalla regolare combustione del gas e dalla ventilazione del locale il cui volume non potrà essere inferiore a 20 m ^3 . L'afflusso naturale dell'aria deve avvenire per via diretta attraverso aperture permanenti praticate sulle pareti del locale da ventilare che danno verso l'esterno con una sezione minima di 100 cm ^2 (vedi fig. 3). Queste aperture devono essere realizzate in modo che non possano essere ostruite.
E' consentita anche la ventilazione indiretta mediante prelievo dell'aria da locali attigui a quello da ventilare, rispettando tassativamente quanto prescritto dalle norme UNI 7129 e 7131.
ATTENZIONE: se i bruciatori del piano lavoro sono privi della termocoppia di sicurezza, l'apertura di ventilazione deve avere una sezione minima di 200 cm².
6) UBICAZIONE ED AERAZIONE
Gli apparecchi di cottura a gas devono sempre scaricare i prodotti della combustione a mezzo cappe collegate a camini, a canne fumarie o direttamente all'esterno (vedi fig. 4). In caso non esista la possibilità di applicazione della cappa, è tollerato l'utilizzo di un ventilatore installato su finestra o su parete affacciata all'esterno, da mettere in funzione contemporaneamente all'apparecchio (vedi fig. 5), purché siano tassativamente rispettate le disposizioni riguardanti la ventilazione elencate nelle norme UNI 7129 e 7131.
IT
7) ALLACCIAMENTO GAS
Prima di collegare l'apparecchio accertarsi che i dati dell'etichetta segnaletica applicata nella parte inferiore del cassone siano compatibili a quelli della rete di distribuzione gas.
Un'etichetta stampata di questo libretto ed una applicata sulla parte inferiore del cassone, indica le condizioni di regolazione dell'apparecchio: tipo di gas e la pressione d'esercizio.
Quando il gas viene distribuito a mezzo canalizzazione, l'apparecchio deve essere allacciato all'impianto di adduzione gas:
o con tubo metallico rigido d'acciaio a norme UNI 8863, le cui giunzioni devono essere realizzate mediante raccordi filettati conformemente alla norma UNI EN 10226.
o Con tubo di rame a norma UNI 6507 serie B, le cui giunzioni devono essere realizzate mediante raccordi a tenuta meccanica a norma UNI 8050.
o Con tubo flessibile di acciaio inossidabile a parete continua, secondo la norma UNI-EN 14800, con estensione massima di 2 metri e guamizioni di tenuta conformi alla norma UNI 9264. Questo tubo deve essere installato in maniera che non possa venire in contatto con parti mobili del modulo d'incasso (per esempio cassetti) e non deve attraversare vani che possono venire stipati.
Quando il gas viene erogato direttamente da una bombola, l'apparecchio, alimentato con un regolatore di pressione conforme alla norma UNI-EN 12864, deve essere allacciato:
o con tubo di rame a norma UNI 6507 serie B, le cui giunzioni devono essere realizzate mediante raccordi a tenuta meccanica a norma UNI 8050.
o Con tubi flessibili di acciaio inossidabile a parete continua, secondo la norma UNI-EN 14800, con estensione massima di 2 metri e guamizioni di tenuta conformi a norma UNI 9264. Questo tubo deve essere installato in maniera che non possa venire in contatto con parti mobili del modulo d'incasso (per esempio cassetti) e non deve attraversare vani che possono venire stipati. Si consiglia di applicare sul tubo flessibile lo speciale adattatore, facilmente reperibile sul mercato, per facilitare il collegamento con il portagomma del regolatore di pressione montato sulla bombola.
Ad allacciamento ultimato verificate la perfetta tenuta utilizzando una soluzione saponosa e mai una fiamma.
AVVERTENZE:
si rammenta che il raccordo di entrata gas dell'apparecchio è filettato 1/2" gas conico maschio a norme UNI EN 10226.
L'apparecchio è conforme alle prescrizioni delle sottonotate Direttive Europee:
CEE 90/396 + 93/68 relative alla sicurezza gas.
8) ALLACCIAMENTO ELETTRICO
Il collegamento elettrico deve essere eseguito in conformità con le norme e le disposizioni di legge in vigore.
Prima di effettuare l'allacciamento, verificare che:
- la portata elettrica dell'impianto e delle prese di corrente siano adeguate alla potenza massima dell'apparecchio (vedi etichetta segnaletica applicata nella parte inferiore del cassone).
- La presa o l'impianto sia munito di un efficace collegamento a terra secondo le norme e le disposizioni di legge attualmente in vigore. Si declina ogni responsabilità per l'inosservanza di queste disposizioni.
Quando il collegamento alla rete d'alimentazione è effettuato tramite presa:
- applicare al cavo d'alimentazione "C" se sprovvisto (vedi fig. 11) una spina normalizzata adatta al carico indicato sull'etichetta segnaletica.

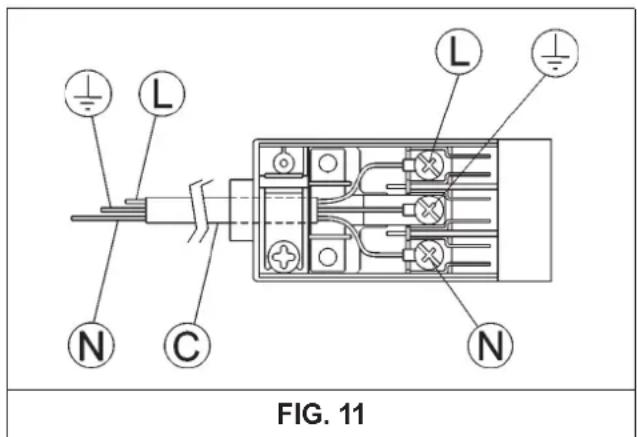

Allacciare i cavetti secondo lo schema della fig. 11 avendo cura di rispettare le sottonotate rispondenze:
lettera L (fase) = cavetto colore marrone;
lettera N (neutro) = cavetto colore blu;
simbolo terra ± cavetto colore verde-giallo.
-Il cavo d'alimentazione deve essere posizionato in modo che non raggiunga in nessun punto una sovratemperatura di 65K.
- Non utilizzare per il collegamento riduzioni, adattatori o derivatori in quanto potrebbero provocare falsi contatti con conseguenti pericolosi surriscaldamenti.
- Ad incasso avvenuto la presa deve essere accessibile.
Quando il collegamento è effettuato direttamente alla rete elettrica:
- interporre tra l'apparecchio e la rete un interruttore onnipolare, dimensionato al carico dell'apparecchio, con apertura minima fra i contatti di 3 mm.
- Ricordare che il cavo di terra non deve essere interrotto dall'interruttore.
- In alternativa, il collegamento elettrico può essere anche protetto con un interruttore differenziale ad alta sensibilità.

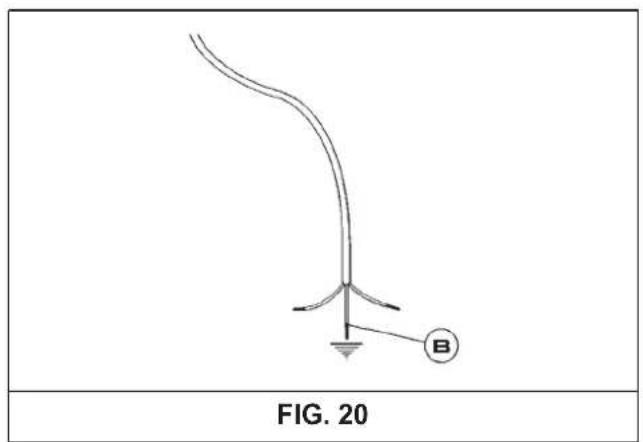

Si raccomanda vivamente di fissare l'apposito cavetto di terra colorato verde-giallo ad un efficiente impianto di terra.
AVVERTENZE:
si segnala all'installatore che l'apparecchio è di tipo Y. Inoltre le pareti e le superfici adiacenti e circostanti al piano devono resistere ad una sovratemperatura di 65K.
Tutti i nostri apparecchi sono progettati e costruiti secondo le norme europee EN 60 335-1, EN 60 335-2-6 e EN 60 335-2-102 più relativi emendamenti.
L'apparecchio è conforme alle prescrizioni delle Direttive Europee:
- CEE 2004/108/CE relative alla compatibilità elettromagnetica.
- CEE 2006/95 relative alla sicurezza elettrica.
Prima di eseguire qualsiasi regolazione togliere corrente all'apparecchio.
Al termine delle regolazioni o preregolazioni, le eventuali sigillature devono essere ripristinate dal tecnico.
La regolazione dell'aria primaria sui nostri bruciatori non è necessaria.
9) RUBINETTI
Regolazione del "Minimo":
- accendere il bruciatore e mettere la manopola sulla posizione di "Minimo" (fiamma piccola fig. 1).

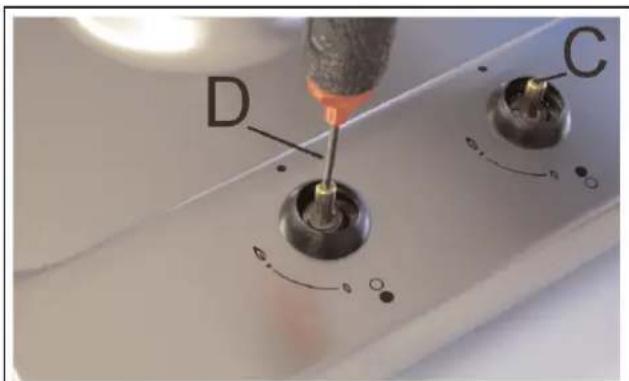

- Togliere la manopola (fig. 12) del rubinetto fissata per semplice pressione sull'astina dello stesso.
- Introdurre un piccolo cacciavite "D" nel foro "C"
(fig. 12) e girare a destra o a sinistra la vite di strozzamento fino a che la fiamma del bruciatore sia regolata convenientemente al “Minimo”.
Assicurarsi che passando velocemente dalla posizione di “Massimo” alla posizione di “Minimo” la fiamma non si spenga.
Resta inteso che la regolazione suddetta va eseguita soltanto con bruciatori funzionanti a G20, mentre con bruciatori funzionanti a G30 o G31 la vite deve essere bloccata a fondo (ruotando in senso orario).
FIG. 12
USO
10) SOSTITUZIONE UGELLI
I bruciatori sono adattabili ai diversi gas montando gli ugelli corrispondenti al gas d'utilizzazione. Per fare questo è necessario togliere le teste dei bruciatori e con una chiave diritta "B", svitare l'ugello "A" (vedi fig. 13) e sostituirlo con un ugello corrispondente al gas d'utilizzazione.
Si consiglia di bloccare energicamente l'ugello.
Dopo aver eseguito le suddette sostituzioni, il tecnico dovrà procedere alla regolazione dei bruciatori come descritto nel paragrafo 9, sigillare gli eventuali organi di regolazione o
preregolazione ed applicare sull'apparecchio, in sostituzione di quella esistente, l'etichetta corrispondente alla nuova regolazione gas effettuata sull'apparecchio. Questa etichetta è contenuta nella busta degli ugelli di ricambio.
La busta contenente gli iniettori e le etichette può essere inclusa nella dotazione o disponibile c/o il centro assistenza autorizzato.
Per comodità dell'installatore riportiamo più sotto una tabella con le portate, le portate termiche dei bruciatori, il diametro degli ugelli e la pressione di esercizio per i vari gas.
DISPOSIZIONE DEI BRUCIATORI
TABELLA
| BRUCIATORI | GAS | PRESSIONE DI ESERCIZIO mbar | PORTATA TERMICA | DIAMETRO UGELLO 1/100 mm | PORTATA TERMICA (W) | |||
| N° | DENOMINAZIONE | g/h | l/h | Min. | Max. | |||
| 1 | TRIPLA CORONA | G 30 - BUTANO 28 G 31 - PROPANO 37 G 20 - NATURALE | - 30 225 90 1400 222 90 1400 20 295 121 Y | 00 3100 3100 1400 | 3100 3100 3100 | |||
| 2 | RAPIDO | G 30 - BUTANO G 31 - PROPANO G 20 - NATURALE | 28 - 30 20 4 83 37 200 83 20 | 800 2800 800 267 | 117 S | 800 | 2800 | |
| 3 | SEMIRAPIDO ANT. DX | G 30 - BUTANO G 31 - PROPANO G 20 - NATURALE | 28 - 30 102 58 37 100 58 20 | 500 1400 500 133 | 85 Y | 500 | 1400 | |
| 4 | SEMIRAPIDO POST. SX | G 30 - BUTANO 28 G 31 - PROPANO G 20 - NATURALE | - 30 127 65 500 37 20 | 125 | 1750 167 | 97 Z | 500 500 | 1750 1750 |
| 5 | AUSILIARIO | G 30 - BUTANO G 31 - PROPANO G 20 - NATURALE | 28 - 30 37 71 50 20 | 73 | 400 95 | 1000 72 X | 400 400 | 1000 1000 |
DISPOSIZIONE DEI BRUCIATORI
TABELLA
| BRUCIATORI | GAS | PRESSIONE DI ESERCIZIO mbar | PORTATA TERMICA | DIAMETRO UGELLO 1/100 mm | PORTATA TERMICA (W) | |||
| N° | DENOMINAZIONE | g/h | l/h | Min. | Max. | |||
| 2 | RAPIDO | G 30 - BUTANO 28 G 31 - PROPANO 37 G 20 - NATURALE | 30 218 85 750 3000 200 85 750 3000 20 267 115 Y 750 3000 | |||||
| 5 | AUSILIARIO | G 30 - BUTANO G 31 - PROPANO G 20 - NATURALE | 28 - 30 37 20 | 73 71 95 | 50 50 72 X 400 | 400 400 1000 | 1000 1000 | |
MANUTENZIONE
Prima d'effettuare qualsiasi operazione di manutenzione, disinserire l'apparecchio dalla rete d'alimentazione gas ed elettrica.

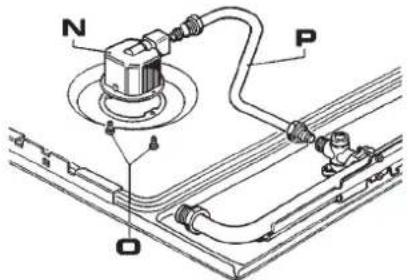

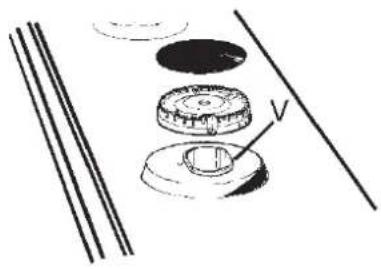

11) SOSTITUZIONE DEI COMPONENTI

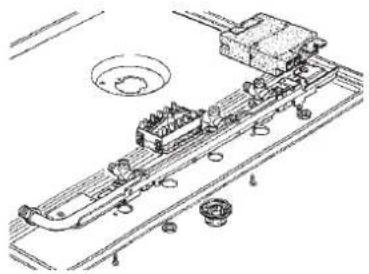

Per sostituire i componenti alloggiati all'interno dell'apparecchio bisogna togliere le griglie ed i corpi bruciatore dalla parte superiore del piano di lavoro. Quindi rimuovere le viti "V" di fissaggio dei bruciatori (fig. 14) e le manopole comando fissate per semplice pressione, in modo da poter sfilare il piano di lavoro.
Dopo aver eseguito le operazioni indicate sopra, si possono sostituire i bruciatori (fig. 15), i rubinetti (fig. 16) ed i componenti elettrici (fig. 17).
Si consiglia di cambiare la guarnizione "D" tutte le volte che si sostituisce un rubinetto, al fine di assicurare una perfetta tenuta tra il corpo e la rampa.

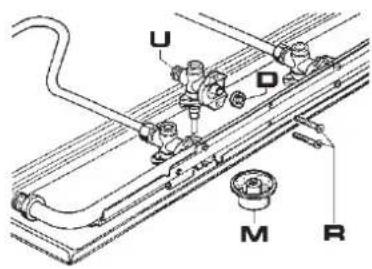

Ingrassaggio dei rubinetti (vedi fig. 18 - 19)
Se la manovra di un rubinetto diventa dura, senza aspettare altro tempo bisogna ingrassarlo seguendo le sottonotate istruzioni:
- smontare il corpo rubinetto.
- Pulire il cono ed il suo alloggiamento con uno straccio imbevuto di diluente.
- Ingrassare leggermente il cono con l'apposito grasso.
- Introdurre il cono, manovrarlo più volte, estrarlo di nuovo, togliere il grasso superfluo e assicurarsi che i passaggi del gas non siano otturati.
- Rimontare tutti i pezzi nell'ordine inverso dello smontaggio.
- Il controllo della tenuta deve essere effettuato con l'ausilio di acqua saponata; l'uso di una fiamma è vietato.
Per facilitare il lavoro del manutentore riportiamo, nella pagina successiva, una tabella con i tipi e le sezioni dei cavi d'alimentazione e la potenza dei componenti elettrici.
 |  |  |
| FIG. 14 FIG. 15 FIG. 16 | ||
 |  |  |
| FIG. 17 FIG. 18 FIG. 19 | ||
IT
MANUTENZIONE
TIPI E SEZIONI DEI CAVI DI ALIMENTAZIONE
| TIPO DI PIANO TIPO DI CAVO | ALIMENTAZIONE MONOFASE |
| Piano a gas H05 RR - F Sezione 3 x 0.75 mm | 2 |
ATTENZIONE!!!
Nel caso di sostituzione del cavo di alimentazione, l'installatore dovrà tenere il conduttore di terra più lungo rispetto ai conduttori di fase (vedi fig. 20) ed inoltre dovrà rispettare le avvertenze indicate nel paragrafo 8.
DATI TECNICI RIPORTATI SULL'ETICHETTA SEGNALETICA
2 FUOCHI (30)
CATEGORIA = I_2H3+
G 30 - BUTANO = 28 - 30 mbar
G 31 - PROPANO = 37 mbar
G 20 - NATURALE = 20 mbar
G 30 - BUTANO = 28 - 30 mbar
G 31 - PROPANO = 37 mbar
G 20 - NATURALE = 20 mbar
G 30 - BUTANO = 28 - 30 mbar
G 31 - PROPANO = 37 mbar
G 20 - NATURALE = 20 mbar
Σ Qn Gas Naturale = 10.05 kV
Σ Qn GPL = 731 g/h
TENSIONE = 220 - 240 V\~
FREQUENZA = 50/60 Hz
5 FUOCHI (90)
CATEGORIA = I_2H3+
G 30 - BUTANO = 28 - 30 mbar
G 31 - PROPANO = 37 mbar
G 20 - NATURALE = 20 mbar
Questa apparecchiatura, prima di lasciare la fabbrica, è stata collaudata e messa a punto da personale esperto e specializzato, in modo da garantire i migliori risultati di funzionamento.
I ricambi originali si trovano solo presso i nostri Centri di assistenza Tecnica e negozi autorizzati.
Ogni riparazione, o messa a punto che si rendesse in seguito necessaria deve essere fatta con la massima cura ed attenzione da personale qualificato.
Per questo motivo raccomandiamo di rivolgerVi sempre al Concessionario che ha effettuato la vendita od al nostro Centro di Assistenza più vicino specificando la marca, il modello, il numero di serie ed il tipo di inconveniente dell'apparecchiatura in Vostro possesso. I dati relativi sono stampigliati sull'etichetta segnaletica applicata sulla parte inferiore dell'apparecchio e sull'etichetta applicata alla scatola imballo.
Queste informazioni permettono all'assistente tecnico di munirsi degli adeguati pezzi di ricambio e garantire di conseguenza un intervento tempestivo e mirato. Si consiglia di riportare più sotto tali dati in modo da averli sempre a portata di mano:
MARCA:
MODELLO:
SERIE: ....
INFORMAZIONE AGLI UTENTI
Ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti".
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.
IT
Questo apparecchio puñ essere installato e funzionare solo in locali permanentemente ventilati secondo le norme UNI 7129e 7131. Per collegare alla rete d' distribuzione del gas usare tubi metallici rigidi o tubi metallici flessibili conformi alla norma UNI EN 14800. Consultare il libretto d'istruzioni prima d'installare questo apparecchio. Questo apparecchio è regolato per funzionare a:
