MANUAL DE UTILIZARE LED8-MINI IBIZA SOUND

Triunghiul care conține un simbol fulger este folosit pentru a indica ori de câte ori sănătatea dumneavoastră este în pericol (din cauza electrocutării, de exemplu).

Un semn de exclamare într-un triunghi indică riscuri speciale în manipularea sau operarea aparatului.

EXPLICATIA SIMBOLURILOR

În conformitate cu cerințele standardului CE.

Produsul este destinat doar utilizării în interior

Distanța minimă între aparat și alte obiecte

Nu te uita direct în grindă

PRECICLAREA CORECTA A ACESTUI PRODUS

Simbolul de mai sus indica faptul ca deseurile de echipamente electrice si electronice nu se recicleaza impreuna cu deseurile menajere. Pentru a preveni un posibil pericol fata de mediul inconjurator sau fata de sanatatea dumneavoastra din cauza reciclarii necontrolate a deseurilor, va rugam sa separati acest produs

de alte tipuri de deseuri si sa-l reciclati in mod responsabil. Reciclarea controlata a aparatelor de uz casnic joaca un rol vital in refolosirea, recuperarea și reciclarea echipamentelor electrice si electronice.

INSTRUCTIUNI IMPORTANTE PRIVIND SIGURANTA SI AVERTISMENTE PRIVIND PERICOLELE

• Vă rugăm să citiți cu atenție manualul de instrucțiuni, acesta include informații importante despre instalare, utilizare și întretinere a produsului.
• Vă rugăm să păstrați acest manual pentru consultări ulterioare. Dacă vindeți produsulul altui utilizator, asigu-rați-vă că acesta primește și manualul de instructiuni.
• Asigurați-vă întotdeauna că alimentați aparatul la tensiunea corectă și că tensiunea de rețea la care vă conectați nu este mai mare decât cea indicată pe etichetă sau pe panoul din spate.
• Acest produs este destinat doar pentru utilizare în interior !!
• Este important ca dispozitivul să fie legat la împământare. Doar personalul calificat poate efectua conexiunea electrică.
• Pentru a preveni riscul unui şoc electric, nu expuneți aparatul la ploaie sau umezeală. Asigurați-vă că nu sunt materiale inflamabile în apropierea unității în timpul functionării.
• Unitatea trebuie instalată într-un loc cu ventilație adecvată, la cel puțin 50cm de suprafețe adiacente. Asigurati-vă că fantele de ventilatie nu sunt blocate.
• Deconectați întotdeauna de la sursa de alimentare înainte de a repara sau de a înlocui siguranța și asigurăți-vă că înlocuiti siguranța cu aceeași mărime și tip de siguranță.
• Fixați dispozitivul cu un lanț de siguranță. Nu transportați niciodată dispozitivul doar de cap. Utilizați mânerele pentru transport.
• Temperatura ambientală maximă (Ta) este de 40°C. Nu utilizati dispozitivul la temperaturi mai mari decât acestea.
• Dacă întâmpinați o problemă serioasă, opriți aparatul imediat. Nu încercați niciodată să reparați unitatea singur. Reparațiile efectuate de persoane necalificate pot duce la deteriorări sau defectiuni. Contactați un service autorizat. Utilizați întotdeauna același tip de piese de schimb.
• Nu conectați dispozitivul la un regulator de intensitate.
• Verificați cablul de alimentare să nu fie îndoit sau deteriorat.
• Nu deconectați niciodată cablul de alimentare trăgând de cablu, trageti de ștecher.

• Evitați expunerea directă a ochilor la sursa de lumină când aparatul este pornit.

• Acest produs este pentru scopuri decorative și nu este potrivit pentru iluminarea camerei.

• Avertisment: luminile intermitente pot declanșa convulsii epileptice la persoanele sensibile.
• Sensare automată a tensiunii: Acest dispozitiv conține un comutator automat de tensiune care va detecta automat tensiunea atunci când este conectat la sursa de alimentare.
• DECONECTAREA DE URGENTĂ A DISPOZITIVULUI: Priza de curent trebuie instalată în apropierea echipamentului și să fie ușor accesibilă

CONTINUTUL CUTIEI:

• 1 x efect de lumină păianjen
• 1x cablu de alimentare
• 1x Manual de utilizare

INSTRUCTIUNI DE DESPACHETARE

Imediat după primirea unui accesoriu, despachetați cu atenție cutia, verificați conținutul pentru a vă asigura că toate piesele sunt prezente și au fost primite în stare bună. Anunțați imediat compania de transport și păstrați materialul de ambalare pentru inspectie dacă vreo piesă pare a fi deteriorată de transport sau cutia în sine prezintă semne de manipulare greșită. Păstrați cutia și toate materialele de ambalare. Dacă un dispozitiv trebuie returnat la fabrică, este important ca acesta să fie returnat în cutia și ambalajul original din fabrică.

INSTALARE

Aparatul trebuie montat cu ajutorul suruburilor pe suport. Intotdeauna asigurati-va ca aparatul este fixat ferm pentru a evita vibratiile si alunecarea in timpul functionarii. Intotdeauna asigurati-va ca structura pe care ati atasat aparatul este capabila sa suporte o greutate de 10 ori mai mare decat greutatea aparatului. De aseme-nea, folositi intotdeauna un cablu de siguranta, care poate suporta de 12 ori greutatea aparatului atunci cand instalati dispozitivul de prindere.

Echipamentul trebuie sa fie fixat de catre profesionisti. Acesta trebuie sa fie fixat intr-un loc in care sa nu fie la indemana oamenilor si nimeni sa nu poata trece pe sub el

ÎNLOCUIREA SIGURANTEI

Deconectați cablul de alimentare înainte de înlocuirea siguranței și înlocuiți-o întotdeauna cu ace- lași tip de sigurantă

• Cu ajutorul unei surubelnite cu cap plat indepartati suportul sigurantei.
• Scoateti siguranta deteriorata din suport si inlocuiti cu exact acelasi tip de siguranta.
• Insurubati suportul sigurantei la locul sau si conectati din nou
• Siguranta se gaseste in interiorul acestui compartiment. Indepartati folosind o surubelnita cu varful plat.

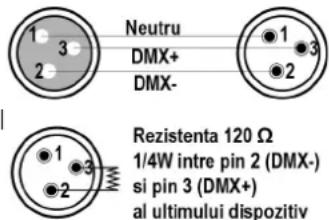

SETAREA UNEI CONEXIUNI DE DATE IN SERIE DMX

Veți avea nevoie de conectarea unor dispozitive în serie pentru funcționarea jocuri-lor de lumini de la unul sau mai multe dispozitive folosind dispozitivul DMX-512 sau pentru a realiza spectacole sincronizate cu două sau mai multe dispozitive de control setate pe modul de funcționare master/slave. Numărul combinat de canale solicitat de toate dispozitivele pe o legătură de date în serie determină numărul elementelor pe care le poate suporta legătura de date.

Neutru DMX+ DMX- 1 3 2 Rezistenta 120 Ω 1/4W intre pin 2 (DMX-) si pin 3 (DMX+) al ultimului dispositiv

1. Conectati conectorul cu 3 pini (tata)a cablului DMX la iesirea conectorului de 3 pini (mama) a dispozitivului de control.
2. Conectati capatul cablului ce vine de la dispozitivul de control si care are un conector de 3 pini (mama) la conectorul de intrare al urmatorului dispozitiv format dintr-un conector de 3 pini (tata).
3. Continuati, apoi, sa conectati asa cum este mentionat mai sus la intrarea urmatorului dispozitiv, s.a.m.d. Ultimul cablu va fi conectat la un terminator DMX

CUM SĂ CONTROLATI UNITATEA

Accesați funcțiile panoului de control utilizând ce patru butoane amplasate exact sub ecranul LCD.

Buton Functie
MENU	Utilizat pentru a accesa meniul sau pentru a reveni la o opțiune anteri-oară din meniu
UP Derulează prin opțiunile din meniu în sus
DOWN Derulează prin opțiunile din meniu în jos
ENTER Utilizat pentru a selecta și memora meniul curent sau opțiunea curentă dintr-un meniu

8.8.8.8. MENU UP DOWN ENTE

Pentru a accesa meniul principal, apăsați butonul MENU. Apăsați butoanele SUS sau JOS până ajungeți la funcția pe care doriți să o modificați. Când ajungeți la funcția pe care doriți să o schimbați, apăsați butonul ENTER. Când este selectată o funcție, utilizați butoanele SUS sau JOS pentru a modifica setările funcției. Odată ce modificările sunt făcute, apăsați butonul ENTER, apoi apăsați și mentțineți apăsat butonul MENU timp de cel puțin trei secunde pentru a confirma și a bloca modificarea în memoria sistemului. Pentru a ieși fără a face nicio reglare, apăsați BUTONUL MENIU. Afisajul se va bloca după 30 de secunde. Apăsați butonul MENU timp de 3 secunde pentru a debloca.

TABEL MENIU

ADDR 001 - 512, setare Adresă DMX
CHND	10 canale
	14 canale, selectați modul canal
SLND	Catarg
	SL 1
	SL 2 (OPTIUNEA MASTER, SLAVEC)
SHND SHOW 0 - SHOW 15, Selectați modul de afișare
AUTO OFF
	ON (mod automat)
SOUN Pornit - Oprit (CONTROL SUNET)
SENS 000 - 100 Control sensibilitate la sunet (0 aproape, 100 Cel mai sensibil)
LED Pornit - Oprit (LUMINĂ de fundal ON/OFF)
DISP Disp
	Dsip (afișare inversă)
PINT Da - Nu (PAN Reverse)
TINT Da - Nu (TIL invers)
TEST Test
RSET Resetați

SETĂRI

SETAREA ADRESEI DMX

1. Apăsați butonul MENU, SUS sau JOS până când se afișează „ADDR”, apăsați ENTER.
2. Adresa curentă va fi acum afișată și va clipi. Apăsați butoanele SUS sau JOS pentru a găsi adresa dorită.
3. Apăsați ENTER pentru a confirma.

MODUL CANAL DMX

1. Apăsați butonul MENU până când este afișat „CHND”, apăsați ENTER. Vor fi afișate fie „10CH”, „14CH”.
2. Apăsați butoanele SUS sau JOS pentru a găsi modul de canal DMX dorit și apăsați ENTER pentru a confirma și a iesi.

AFISATI MODURILE 0-15 (PROGRAME DIN FABRICĂ).

Modul Show poate rula cu sau fără modul activ de sunet activ.

1. Apăsați butonul MENU până când este afișat „SHND”, apăsați ENTER.

2. Acum va fi afișat „Sh X”, „X” reprezentând un număr între 0-15. Programele 1-15 sunt programe din fabrică, în timp ce „Sh 0” este modul aleatoriu. Apăsați butoanele SUS sau JOS pentru a găsi emisiunea dorită.

3. Când ați găsit emisiunea dorită, apăsați ENTER, apoi apăsați și mențineți apăsat butonul MENU timp de cel puțin 3 secunde pentru activare. După ce ați setat emisiunea dorită, acesta poate fi schimbat în orice moment folosind butoanele SUS sau JOS.

PROGRAM AUTO

1. Apăsați butonul MENU până când este afișat „AUTO”, apăsați ENTER.
2. Afişajul va afişa fie „ON” fie „OFF”. Apăsați butoanele SUS sau JOS pentru a selecta „ON” sau „OFF”.

MODUL SOUND ACTIVE

1. Apăsați butonul MENU până când este afișat „SOUN”, apăsați ENTER.
2. Afişajul va afișa fie „ON” fie „OFF”. Apăsați butoanele SUS sau JOS pentru a selecta „ON” pentru a activa modul de sunet activ sau „OFF” pentru a dezactiva modul de sunet activ.
3. Apăsați ENTER, apoi apăsați și mentineți apăsat butonul MENU timp de cel puțin 3 secunde pentru activare.

SENSIBILITATEA LA SUNET

1. Apăsați butonul MENU până când este afișat „SENS”, apăsați ENTER.
2. Va fi afișat un număr între 0-100. Apăsați butoanele SUS sau JOS pentru a regla sensibilitatea sunetului. 0 fiind cel mai puțin sensibil și 100 fiind cel mai sensibil. Când ați găsit setarea dorită, apăsați ENTER pentru a confirma.

ILUMINARE DIN SPATE A AFIŞAJULUI

1. Apăsați butonul MENU până când se afișează „LED”, apăsați ENTER.
2. Afişajul va afișa fie „ON” fie „OFF”. Apăsați butoanele SUS sau JOS pentru a selecta „ON” pentru a menține în-totdeauna afişajul LED aprins sau „OFF” pentru a comuta pentru ca afişajul LED să se stingă după 10 secunde.
3. Apăsați ENTER și apoi apăsați și mențineți apăsat butonul MENU timp de cel puțin trei secunde pentru a confirma.

AFIŞARE INVERSĂ 180°

1. Apăsați butonul MENU până când este afișat „DISP”, apăsați ENTER.
2. Apăsați butonul SUS pentru a selecta „DSIP” pentru a inversa afișajul sau „DISP” pentru a schimba afișajul înapoi.
3. Apăsați ENTER pentru a confirma.

PAN INVERSION

1. Apăsați butonul MENU până când este afișat „PINT”, apăsați ENTER. Va fi afișat fie „DA”, fie „NU”.
2. Pentru a activa inversarea înclinării, apăsați butoanele SUS sau JOS până când este afişat YES, apăsați ENTER pentru a confirma. Pentru a dezactiva inversarea înclinării, selectați NU și apăsați Enter.

INVERSAREA ÎNCLINĂRII

1. Apăsați butonul MENU până când este afișat „TILT”, apăsați ENTER. Va fi afișat fie „DA”, fie „NU”.
2. Pentru a activa inversarea înclinării, apăsați butoanele SUS sau JOS până când este afişat YES, apăsați ENTER pentru a confirma. Pentru a dezactiva inversarea înclinării, selectați NU și apăsați Enter.

PROGRAM DE AUTOTESTARE

1. Apăsați butonul MENU până când este afișat „TEST”, apăsați ENTER.
2. Aparatul va rula acum un autotest. Apăsați MENU pentru a ieși.

RESETATI

Apăsați butonul MENU până când se afișează „Resetare”. Apăsați butonul ENTER și unitatea se va reseta singură.

CURATENIE

Din cauza reziduurilor de ceață, fumului și prafului, curățarea lentilelor interne și externe trebuie efectuată periodic pentru a optimiza puterea de lumină.

1. Folosiți un detergent normal pentru sticlă și o cârpă moale pentru a șterge carcasa exterioară.
2. Curățați optica externă cu detergent de sticlă și o cârpă moale la fiecare 20 de zile.
3. Asigurați-vă întotdeauna că ați uscat complet toate piesele înainte de a reconecta unitatea.

SPECIFICATII

Alimentare 100-240V\~50/60Hz

Consum 39W

Sursă de lumină 8x LED 3W (2x rosu, 2x verde, 2x albastru, 2x alb)

Unghiul unui singur fascicul 4°

Dimensiuni 283 x 151 x 110mm

Greutate.... 2,5 kg
