BEDIENUNGSANLEITUNG LED8-MINI IBIZA SOUND

DE - Bedienungsanleitung - S. 13

VORSICHT NICHT DAS GEHÄUSE ÖFFNEN STROMSCHLAGGEFAHR

ZEICHENERKLÄRUNG

Der Blitz im Dreieck weist auf ein Gesundheitsrisiko hin (z.B. Stromschlag).

Das Ausrufezeichen im Dreieck weist auf besondere Gefahren beim Umgang oder Betrieb des Geräts hin.

Entspricht den Richtlinien der CE

Schutzklasse I: Nur an eine geerdete Netzsteckdose mit Schutzkontakt anschließen

Nur für Innengebrauch

Mindestentfernung zwischen dem Gerät und anderen Gegenständen

Niemals direkt in den Lichtstrahl blicken

Dieses Zeichen bedeutet, dass das Gerät innerhalb der europäischen Gemeinschaft nicht in den normalen Hausmüll geworfen werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Müllabfuhr zu vermeiden, muss das Gerät verantwortungsbewusst entsorgt und für dauerhafte Wiederverwertung der

Rohstoffe recycelt werden. Bitte bringen Sie das alte Gerät zu einer Sammelstelle für elektrische und elektronische Geräte bzw. zu Ihrem Fachhändler, wo Sie das Gerät gekauft haben, damit eine umweltfreundliche Entsorgung gewährleistet ist.

SICHERHEITSHINWEISE

Diese Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthält wichtige Informationen über Installation, Gebrauch und Instandhaltung des Geräts.

• Die Anleitung für spätere Bezugnahme aufbewahren und an den nächsten Bediener weitergeben.

- Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite des Geräts angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein.

• Dieses Gerät ist nur für Innengebrauch!

- Das Gerät gehört zur Schutzklasse I. Nur an eine geerdete Steckdose anschliessen.

- Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine brennbaren Materialien während des Betriebs in der Nähe des Geräts lassen.

- Das Gerät muss an einem gut belüfteten Ort und in mindestens 50cm Entfernung zur nächsten Fläche angebracht werden. Darauf achten, dass die Belüftungsschlitze nicht blockiert oder verstopft sind.

- Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die Sicherung nur durch eine identische ersetzen.

- Das Gerät mit einer Sicherheitskette befestigen. Das Gerät niemals nur am Kopf tragen, sondern auch am Sockel.

• Die Raumtemperatur darf 40°C nicht überschreiten. Das Gerät niemals bei höheren Temperaturen betreiben.

- Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Reparaturen dürfen nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile müssen mit den Originalteilen identisch sein.

• Das Gerät nicht an ein Dimmerpack anschließen.

- Das Netzkabel niemals quetschen oder beschädigen.

- Beim Abziehen des Netzsteckers nur am Stecker ziehen, niemals am Kabel.

- Niemals direkt in die Lichtquelle blicken.

- Der Lichteffekt ist nur für dekorative Zwecke und eignet sich nicht als normale Haushaltsbeleuchtung.

- Achtung: Bei empfindlichen Menschen können blinkende Lichter epileptische Anfälle ausgelösen.

- Automatische Erkennung der Eingangsspannung: Das Gerät besitzt einen automatischen Span-

nungsschalter, der automatisch die Eingangsspannung erkennt, sobald das Gerät in eine Steckdose gesteckt wird.

Netztrennvorrichtung: Die Steckdose muss in der Nähe des Geräts installiert und leicht zugänglich sein.

VERPACKUNGSINHALT:

• 1 x Spider Lichteffektgerät
• 1 Netzkabel
• Bedienungsanleitung

AUSPACKEN

Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen vollzählig und in einwandfreiem Zustand sein. Sofort die Transportfirma benachrichtigen und das Verpackungsmaterial aufbewahren, wenn Teile Transportschäden aufweisen. Verpackungsmaterial auch für späteren Transport des Geräts aufbewahren.

INSTALLATION

Den Haltebügel am Gerät befestigen. Das Gerät muss fest und sicher installiert werden, um Erschütterungen und Spielraum während der Bewegungen zu vermeiden. Die Montagefläche muss stabil sein und mindestens 10-mal das Gewicht des Geräts tragen können. Bei der Montage das Gerät immer zusätzlich durch ein Sicherheitskabel absichern, dass mindestens 12-mal das Gewicht des Geräts tragen kann. Das Gerät darf nur von einem Fachmann installiert werden. Es muss an einer Stelle installiert werden, wo es für Menschen unzugänglich ist und niemand unter dem Montagebereich stehen oder gehen kann.

AUSWECHSELN DER SICHERUNG

Vor Auswechseln der Sicherung Gerät vom Netz trennen. Nur eine identische Sicherung benutzen.

• Mit einem flachen Schraubendreher den Sicherungshalter aus seinem Gehäuse entfernen.
  • Die durchgebrannte Sicherung aus dem Halter nehmen und durch eine identische Sicherung ersetzen.
• Den Sicherungshalter zurück ins Gehäuse setzen und Netz wieder anschließen.
  • Die Sicherung befindet sich im Inneren dieses Fachs. Mit einem flachen Schraubendreher entfernen.

HINTEREINANDERSCHALTEN MEHRERER GERÄTE

Wenn mehrere Geräte über einen DMX Controller gesteuert werden oder zwei und mehr Geräte im Master/Slave Betrieb arbeiten sollen, wird ein serielles Datenkabel benötigt. Die kombinierte Anzahl von Kanälen, die von allen Geräten in einer seriellen Datenverbindung benötigt werden, bestimmt die Anzahl von Geräten, die die Datenverbindung unterstützen kann.

1. Den 3-pol. Stecker des DMX Kabels in die 3-pol. Eingangsbuchse des Controllers stecken.
2. Das vom Controller kommende Kabel mit der 3-pol. Buchse an den 3-pol. Eingangsstecker des folgenden Geräts stecken.
3. Dann den Ausgang des Geräts an den Eingang des folgenden Geräts anschließen usw.

Die empfohlene Höchstlänge einer seriellen Datenverbindung beträgt 100m. Die empfohlene Höchstmenge an Geräten in einer seriellen Datenverbindung beträgt 32.

EINRICHTEN EINER SERIELLEN DMX DATENVERBINDUNG

1. Den 3-pol. Stecker des DMX Kabels in die 3-pol. Eingangsbuchse des ersten Geräts stecken.
2. Das vom ersten Gerät kommende Kabel mit der 3-pol. Buchse an den 3-pol. Eingangsstecker des folgenden Geräts stecken. Dann den Ausgang des Geräts an den Eingang des folgenden Geräts anschließen usw.

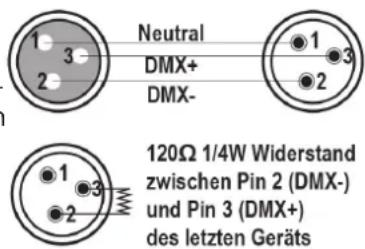

DMX STECKERBELEGUNG

Der Endwiderstand verringert Signalfehler. Um Signalübertragungsprobleme und Störungen zu vermeiden, ist es ratsam, einen DMX Signalwiderstand zwischenzuschalten.

MONTAGE

Das Gerät kann in jeder beliebigen Stellung angebracht werden, solange wie für ausreichende Belüftung gesorgt ist.

BEDIENFELD

Die Funktionen sind über die vier Tasten unterhalb des Displays zugänglich.

Taste Funktion
MENU	Gibt Zugang zum Menü oder schaltet zurück zum vorigen Menü
UP	Durchlauf durch die Optionen in aufsteigender Reihenfolge
DOWN	Durchlauf durch die Optionen in rückläufiger Reihenfolge
ENTER	Zur Auswahl und Speicherung des laufenden Menüs oder der Option im Menü

8.8.8.8. MENUENTBR DOWN

Auf MENU drücken, um ins Hauptmenü zu gehen. Mit den UP / DOWN Tasten zur gewünschten Funktion gehen und auf ENTER drücken. Wenn eine Funktion gewählt ist, mit den UP / DOWN Tasten die Einstellung ändern und auf ENTER drücken. Dann die MENU-Taste mindestens 3 Sekunden lang drücken, um die Einstellung zu bestätigen und zu speichern. Wenn die MENU-Taste nicht innerhalb von 8 Sekunden gedrückt gehalten wird, wird die Einstellung automatisch bestätigt und gespeichert. Um die Funktion ohne Änderungen zu verlassen, die MENU-Taste drücken.

MENÜ

ADDR 001 -	512, Einstellung der DMX Adresse
CHND 10 Kanäle
	14 Kanäle
SLND Mast
	SL 1
	SL 2 (MAST,SL OPTION)
SHND SH 0	- SH 15, Demo wählen
AUTO OFF
	ON (Automatikbetrieb)
SOUN On -	Off (Musiksteuerung)
SENS	000 - 100 Klangempfindlichkeit (0 Min., 100 Max.)
LED	On - Off (Displaybeleuchtung EIN/AUS)
DISP	Disp
	Dsip (Umgekehrtes Display)
PINT	Yes - No (PAN Reverse)
TINT	Yes - No (TIL Reverse)
TEST	Test
RSET	Reset

EINSTELLUNGEN

DMX ADRESSENEINSTELLUNG

1. Die MENU Taste drücken bis "ADDR" erscheint. ENTER drücken.
2. Die derzeitige Adresse erscheint und blinkt. Mit den UP / DOWN Tasten die gewünschte Adresse einstellen.
3. Mit ENTER bestätigen.

ANZAHL DER DMX KANÄLE

1. Die MENU Taste drücken bis "CHND" erscheint. ENTER drücken. Entweder "10CH" oder "13CH" erscheinen.
2. Mit den UP/DOWN Tasten die gewünschte Anzahl an Kanälen einstellen und mit ENTER bestätigen und verlassen.

MASTER/SLAVE EINSTELLUNG

1. Die MENU Taste drücken bis "SLND" erscheint. ENTER drücken. Entweder "MAST", "SL 1" oder "SL 2" erscheint.
2. Die UP/DOWN Tasten drücken bis die gewünschte Einstellung erreicht ist und mit ENTER bestätigen.

SHOW PROGRAMME 0-15 (AB WERK EINGESTELLTE PROGRAMME).

Der Show Betrieb kann mit oder ohne Klangaktivierung eingesetzt werden.

1. Die MENU Taste drücken bis "SHND" erscheint. ENTER drücken.
2. "Sh X" erscheint, wobei "X" eine Zahl zwischen 0 und 15 ist. Die Programme sind ab Werk gespeichert, während „Sh 0“ ein Zufallsgenerator ist. Mit den UP/DOWN Tasten das gewünschte Programm einstellen.
3. Wenn Sie das gewünschte Programm gefunden haben, auf ENTER drücken und dann die MENU Taste mindestens 3 Sekunden lang gedrückt halten, um das Programm zu aktivieren. Nach Eingabe des gewünschten Programms kann es jederzeit mit den UP / DOWN Tasten geändert werden.

AUTOMATIKPROGRAMM

1. Die MENU Taste drücken bis "AUTO" erscheint. ENTER drücken.
2. Auf dem Display erscheint entweder "ON" oder "OFF". Mit den UP/DOWN Tasten "ON" oder "OFF" wählen.

KLANGAKTIVIERTER BETRIEB

1. Die MENU Taste drücken bis "SOUN" erscheint. ENTER drücken.
2. Auf dem Display erscheint entweder "ON" oder "OFF". Mit den UP/DOWN Tasten "ON" wählen, um den klangaktivierten Betrieb zu wählen oder "OFF", um ihn abzuchalten.
3. ENTER drücken und dann die MENU Taste mindestens 3 Sekunden lang gedrückt halten, um die Einstellung zu speichern.

KLANGEMPFINDLICHKEIT

1. Die MENU Taste drücken bis "SENS" erscheint. ENTER drücken.
2. Es erscheint eine Zal zwischen 0 und 100. Mit den UP / DOWN Tasten die Klangempfindlichkeit einstellen, wobei 0 die geringste und 100 die höchste Stufe ist. Wenn Sie die gewünschte Empfindlichkeit gefunden haben, mit ENTER bestätigen.

DISPLAYBELEUCHTUNG

1. Die MENU Taste drücken bis "LED" erscheint. ENTER drücken.
2. Auf dem Display erscheint entweder "ON" oder "OFF". Mit den UP/DOWN Tasten "ON" wählen, um die LED Beleuchtung ständig eingeschaltet zu lassen, bzw. 'OFF' um die Beleuchtung nach 2 Minuten auszuschalten.
3. Mit ENTER bestätigen und dann die MENU Taste mindestene 3 Sekunden gedrückt halten, um die Einstellung zu bestätigen.

DISPLAY UMKEHRUNG 180°

1. Die MENU Taste drücken bis "DISP" erscheint. ENTER drücken.
2. Mit der UP Taste "DSIP" wählen, um das Display umzukehren bzw. "DISP", um wieder zum normalen Display umzuschalten.
3. Mit ENTER bestätigen.

PAN UMKEHRUNG

1. MENU Taste drücken, bis "PINT" erscheint und ENTER drücken. "YES" oder "NO" erscheinen.
2. Mit den UP/DOWN Tasten YES wählen, um die Pan Umkehrung zu aktivieren. Mit ENTER bestätigen. Um die Umkehrung zu deaktivieren, NO wählen und ENTER drücken.

TILT UMKEHRUNG

1. MENU Taste drücken, bis "TINT" erscheint und ENTER drücken. "YES" oder "NO" erscheinen.
2. Mit den UP/DOWN Tasten YES wählen, um die Tilt Umkehrung zu aktivieren. Mit ENTER bestätigen. Um die Umkehrung zu deaktivieren, NO wählen und ENTER drücken.

SELBSTTESTPROGRAMM

1. Die MENU Taste drücken bis "TEST" erscheint und auf ENTER drücken.
2. Das Gerät durchläuft einen Selbsttest. Zum Verlassen des Selbsttests auf MENU drücken.

RESET

Die MENU Taste drücken bis "RSET" erscheint und auf ENTER drücken. Das Gerät führt ein RESET durch.

PFLEGE

Aufgrund von Staub- und Schmutzablagerungen müssen die inneren und äusseren Linsen regelmässig gereinigt werden, um die Lichtausbeute zu optimieren.

1. Mit normalem Glasreiniger und einem weichen Tuch das Gehäuse abwischen.
2. Die externe Optik mit Glasreiniger und einem weichen Tuch alle 3 Wochen reinigen.
3. Alle Teile komplett reinigen, bevor Sie das Gerät wieder ans Netz anschliessen.

TECHNISCHE DATEN

Versorgung....100-240Vac 50/60Hz
Verbrauch 39W
Lichtquelle 8x 3W LED (2x rot, 2x grün, 2x blau, 2x weiss)
Strahlenwinkel (einzelner Strahl) 4°
Abmessungen 283 x 151 x 110mm
Gewicht....2.5kg
