MANUAL DE UTILIZARE BSE 8-4 50 Flex

Simboluri folosite ..... 295

Simboluri pe aparat 295

Pentru siguranța Dvs. 295

Zgomot și vibrație 300

Date tehnice 301

Dintr-o singură privire 302

Instrucțiune de utilizare ..... 303

Întreținere și îngrijire ..... 308

Indicații de salubrizare 309

Conformitatea (€ 309

Excluderea răspunderii 309

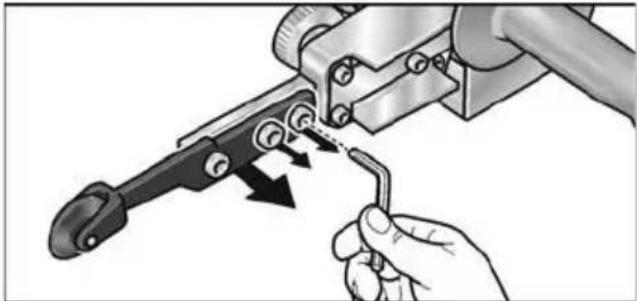

Simboluri folosite

AVERTIZARE!

Înseamnă un pericol care amenință direct. În cazul în care nu se acordă atenție acestei indicații există amenințarea cu moartea sau răniri grave.

ATENTIE!

Înseamnă o posibilă situație periculoasă. În cazul în care nu se acordă atenție acestei indicații pot avea loc răniri sau pagube materiale.

INDICATIE

Înseamnă sfaturi utile de aplicare și informații importante.

Simboluri pe aparat

Înainte de punerea în funcțiune citiți Instrucțiunea de utilizare!

Indicație de salubrizare pentru aparatul vechi (vezi pagina 309)!

Pentru siguranța Dvs.

AVERTIZARE!

Inainte de folosirea sculei electrice, citiți și urmati:

• Prezenta instrucțiune de operare,
• „Indicații generale de securitate” privind lucrul cu sculele electrice, din caietul atașat (nr. material scris: 315.915),
• Regulile și prevederile de protectie împotriva accidentelor valabile în locul de utilizare.

Această sculă electrică este construită conform nivelului de actualitate tehnică și regulilor tehnice de securitate consacrate.

Cu toate acestea, în folosirea acestuia pot apărea pericole pentru integritatea corporală și pentru viața utilizatorului sau a terților, respectiv prejudicii la mașină sau la alte bunuri materiale.

Scula electrică se va folosi numai

• conform destinatiei,
• într-o stare tehnică de siguranță impecabilă.

Înlăturați imediat defectiunile care afectează securitatea.

Folosire conform destinației

Unitatea de actionare BME 8-4 se utilizează exclusiv pentru actionarea dispozitivelor descrise mai jos.

Cu dispozitivul de polizare BSE 8-4 50, scula electrică este adecvată

– pentru utilizarea în industrie și meșteșuguri,
– pentru prelucrarea suprafețelor, de exemplu, polizare, structurare, lustruire, periere, netezire, curățarea ruginii sau debavurarea oțelului, a inoxului sau metalelor neferoase,
– pentru utilizarea cu sculele care au fost furnizate de către producător pentru această mașină.

Nu este permisă prelucrarea suprafețelor din lemn.

Cu dispozitivul de şlefuit BRE 8-4, scula electrică este adecvată

– pentru utilizarea în industrie și meșteșuguri,
– pentru finisarea tevilor din inox, a balustradelor rotunde,
– pentru şlefuirea barelor profilate rotunde şi a ṭevilor în general,
– utilizării cu benzi de şlefuit și accesoriiile specificate în acest manual sau recomandate de producător.

Scula electrică poate fi utilizată cu un șlefuitor portabil cu bandă FBE 8-4 ist

– pentru utilizarea în industrie și meșteșuguri,
– în vederea şlefuirii şi lustruirii suprafețelor metalice din locuri greu accesibile,
– utilizării cu benzi de şlefuit și accesoriiile specificate în acest manual sau recomandate de producător.

Instrucțiuni de siguranță pentru scula electrică cu dispozitiv de polizare

AVERTIZARE!

Citiți toate indicatiile de siguranță, instrucțiunile, figurile și specificațiile pentru scula electrică inclusă în pachetul de livrare. Nerespectarea indicatiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave. Păstrați toate indicatiile de siguranță și instrucțiunile în vederea utilizărilor viitoare.

Instrucțiuni generale privind siguranța la șlefuire și lucrul cu peria de sărmă

■ Această sculă electrică trebuie să fie utilizată ca șlefuitor și în cadrul lucrului cu o perie de sărmă. Respectați toate avertismen-tele, instrucțiunile, reprezentările și datele primite împreună cu scula electrică. În cazul în care nu veți respecta următoarele instrucțiuni, se poate ajunge la electrocutare, incendii și/ sau răniri grave.
■ Această sculă electrică nu este adecvată pentru șlefuire și debavurare. Utilizările care nu sunt recomandate pentru această sculă electrică pot cauza situații periculoase și răniri.

■ Nu folosiți accesorii care nu sunt prevăzute și recomandate în mod special de către producător pentru această sculă electrică. Faptul în sine că accesoriiul respectiv poate fi montat pe scula dumneavoastră electrică nu garantează în niciun caz utilizarea lui sigură.
■ Turația admisă a accesoriiului trebuie să fie cel puțin egală cu turația maximă indicată pe scula electrică. Un accesoriu care se rotește mai repede decât este admis, se poate rupe, iar bucățile desprinse pot zbura în toate părțile.
■ Diametrul exterior și grosimea dispozitivului de lucru trebuie să corespundă datelor dimensionale ale sculei dumneavoastră electrice. Dispozitivele de lucru greșit dimensionate nu pot fi protejate sau controlate în suficientă măsură.
■ Accesoriiile prevăzute cu inserție filetată trebuie trebuie să se potrivească exact pe filetul arborelui de polizat. La accesoriiile montate prin flanșe, diametrul găurii accesoriiului trebuie să se porivească cu diametrul de prindere al flanșei.

Accesoriiile care nu sunt fixate exact la scula electrică, se rotesc neuniform, vibrează foarte puternic și pot duce la pierderea controlului.

- Nu folosiți dispozitive de lucru deteriorate. Înainte de fiecare utilizare controlați dacă dispozitivele de lucru ca discurile de șlefuit nu sunt sparte și fisurate, dacă discurile abrazive nu sunt fisurate, uzate sau foarte tocite, dacă periile de sărmă nu prezintă fire desprinse sau rupte. Dacă scula electrică sau dispozitivul de lucru cade pe jos, verificați dacă nu s-a deteriorat sau folosiți un dispozitiv de lucru nedeteriorat. După ce ați controlat și montat dispozitivul de lucru, țineți persoanele aflate în preajmă în afara planului de rotație al dispozitivului de lucru și lăsați scula electrică să funcționeze un minut la turația nominală. De cele mai multe ori, dispozitivele de lucru deteriorate se rup în această perioadă de probă.

■ Purtați echipament personal de protecție. Înfuncție de utilizare, purtați o protecție completă a feței, protecție pentru ochi sau ochelari de protecție. Dacă este cazul, purtați mască de protecție împotriva prafului, protecție auditivă, mănuși de protecție sau șorț special care să vă ferească de micile așchii și particule de material. Ochii trebuie protejați de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicații. Masca de protecție împotriva prafului sau masca de protecție a respirației trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteți expuși timp îndelungat zgomotului puternic, vă puteți pierde auzul.
■ Aveți grijă ca celelalte persoane să păstreze o distanță sigură față de sectorul dumneavoastră de lucru. Oricine pătrunde în sectorul de lucru trebuie să poarte echipament personal de protecție. Fragmente din piesa de lucru sau din dispozitivele rupte pot zbura necontrolat și provoca răniri chiar în afara sectorului direct de lucru..
■ Tineți scula electrică de suprafețele de prindere izolate deoarece suprafața de șlefuire ar putea intra în contact cu conductorul de legătură. Deteriorarea unui cablu aflat sub tensiune poate pune sub tensiune părțile metalice ale aparatului și provoca electrocutarea.
■ Tineți cablul de alimentare departe de accesoriiile care se rotesc. Dacă pierdeți controlul asupra mașinii, cablul de alimentare poate fi tăiat sau prins iar mâna sau brațul dumneavoastră poate nimeri sub accesoriiul care se rotește.
■ Nu puneți niciodată jos scula electrică înainte ca accesoriiul să se fi oprit complet. Accesoriiul care se rotește poate ajunge în contact cu suprafața de sprijin, fapt care vă poate face să pierdeți controlul asupra sculei electrice.
- Nu lăsați scula electrică să funcționeze în timp ce o transportați. În urma unui contact accidental cu accesoriiul care se rotește, acesta vă poate prinde îmbrăcămintea și chiar pătrunde în corpul dumneavoastră.

• Curățați regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea puternică de pulberi metalice poate provoca pericole electrice.
  ■ Nu folosiți scula electrică în apropierea materialelor inflamabile. Scânteile pot duce la aprinderea acestor materiale.
• Nu folosiți accesorii care necesită agenți de răcire lichizi. Folosirea apei sau a altor agenți de răcire lichizi poate duce la electrocutare.

Recul și avertismente corespunzătoare Reculul este reacția bruscă apărută la agățarea sau blocarea unui accesoriu care se rotește, cum ar fi un disc de șlefuit, un disc abraziv, o perie de sărmă, etc. Agățarea sau blocarea duce la oprirea bruscă a accesoriuului care se rotește. Aceasta face, ca scula electrică necontrolată să fie accelerată în punctul de blocare, în sens contrar direcției de rotație a accesoriuului. Dacă, de exemplu, un disc de șlefuit se agață sau se blochează în piesa de lucru, marginea discului de șlefuit care penetrează direct piesa de lucru se poate agăța în aceasta și duce astfel la smulgerea discului de șlefuit sau poate provoca recul. Discul de șlefuit se va deplasa către operator sau în sens opus acestuia, în funcție de direcția de rotație a discului în punctul de blocare. În această situație discurile de șlefuit se pot chiar rupe. Un recul este consecința utilizării greșite sau defectuoase a sculei electrice. El poate fi împiedicat prin măsuri preventive adecvate, precum cele descrise în continuare.

■ Tineți bine scula electrică și aduceți-vă corpul și brațele într-o poziție în care să puteți controla forțele de recul. Folosiți întotdeauna un mâner suplimentar, în caz că acesta există, pentru a avea un control maxim asupra forțelor de recul sau a momentelor de reacție la turații înalte. Operatorul poate stăpâni forțele de recul și de reacție prin măsuri preventive adecvate.
- Nu apropiati niciodată mâna de accesorile aflate în mișcare de rotație. În caz de recul accesoriiul se poate deplasa peste mâna dumneavoastră.

■ Evitați să staționați cu corpul în zona de mișcare a sculei electrice în caz de recul. Reculul proiectează scula electrică într-o direcție opusă mișcării discului de șlefuit din punctul de blocare.
■ Lucrați extrem de atent în zona colțurilor, muchiilor ascuțite, etc. Împiedicați ricoșarea accesoriiului de pe piesa de lucru și blocarea acestuia. Accesorii aflat în mișcare de rotație are tendința să se blocheze în colțuri, pe muchii ascuțite sau când ricoșează în urma izbirii. Aceasta duce la pierderea controlului sau la recul.

Avertismente speciale privind şlefuirea cu hârtie abrazivă

- Nu întrebuințați foi abrazive supra-dimensionate ci respectați indicațiile fabricantului privitoare la dimensiunile foilor abrazive. Foile abrazive care depășesc marginile discului abraziv, pot cauza răniri precum și agățarea, ruperea foilor abrazive, sau pot duce la recul.

Avertismente speciale privind operațiile de lustruire

■ Nu admiteți părți libere ale capotei de lustruit, în special şnururi de fixare. Stivuiți sau scurtați şnururile de fixare. Şnururi de fixare libere antrenate în rotire vă pot prinde degetele sau se pot prinde în piesa de lucru.

Avertismente speciale privind lucrul cu periile de sârmă

■ Tineți seama de faptul că peria de sărmă pierde bucăți de sărmă chiar în timpul utilizării obișnuite. Nu suprasolicitați firele de sărmă printr-o apăsare prea puternică. Bucățile de sărmă desprinse pot pătrunde cu ușurință prin îmbrăcămintea subțire și/ sau în piele.
■ Dacă se recomandă o apărătoare de protecție, împiedicați contactul dintre apărătoarea de protecție și peria de sărmă. Discurileperie și periileoală își pot mări diametrul sub acțiunea presiunii de apăsare și a forțelor cenrifuge.

Instrucțiuni de siguranță pentru scula electrică cu dispozitiv de șlefuit cu bandă

AVERTIZARE!

Citiți toate indicațiile de siguranță, instrucțiunile, figurile și specificațiile pentru scula electrică inclusă în pachetul de livrare. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave. Păstrați toate indicațiile de siguranță și instrucțiunile în vederea utilizărilor viitoare.

■ Apucați aparatul de suprafețele de prindere izolate, deoarece banda de șlefuit ar putea atinge cablul de rețea. Deteriorarea unui cablu aflat sub tensiune poate pune sub tensiune părțile metalice ale aparatului și provoca electrocutarea.
- Nu utilizati scula electrică în cazul în care cablul acesteia este deteriorat. În cazul în care cablul suferă deteriorări în timpul lucrului, nu îl atingeți și scoateți fișa de rețea. Cablurile deteriorate cresc riscul de electrocutare.
- Utilizați scula electrică numai pentru șlefuire uscată. Pătrunderea apei în aparatul electric crește riscul de electrocutare.
În timpul lucrului, tineți cu ambele mâini scula electrică. Mânerul trebuie să fie montat! Conectați mașina numai după ce ați apucat-o cu ambele mâini.
- Nu atingeți banda de șlefuit aflată în mișcare. În zona rolelor de întoarcere există pericolul de vătămare prin strivire. Din cauza modului de funcționare și a flexibilității asigurate pentru aparat, aceste locuri periculoase nu pot fi acoperite complet.
- Pulberile emise de materiale precum vopselele cu plumb, anumite esențe de lemn, minerale și metale pot pune în pericol sănătatea operatorului și a persoanelor aflate în apropiere. Inhalarea acestor pulberi sau contactul cu acestea pot produce afecțiuni ale căilor respiratorii și/sau reactii alergice.
- Asigurați ventilarea corespunzătoare a locului de muncă!
– Dacă este posibil, utilizați un sistem extern de aspirare a prafului.

- Este recomandată utilizarea unei măști de protectie a sistemului respirator, din clasa de filtrare P2.

■ Nu prelucrați materiale la care se eliberează substanțe vătămătoare pentru sănătate (de ex. azbest).
- Nu șlefuiți sau debitați niciodată metale ușoare care au un conținut de magneziu de peste 80%. Pericol de incendiu!
În cazul aparatelor utilizate în aer liber sau expuse contactului cu pulberi metalice intense, legați-le printr-un întrerupător de protecție împotriva curenților (current de declanșare de maxim 30 mA).
- Nu utilizați benzi de şlefuit uzate, rupte sau foarte încărcate. Benzile de şlefuit deteriorate se pot rupe, putând fi astfel proiectate în exterior și provoca vătămări corporale.
Înainte de utilizare, verificați montarea și fixarea corectă a sculelor de șlefuit. Conectați aparatul fără sarcină timp de 30 de secunde!
Întrerupeți imediat proba de funcționare dacă se produc vibrații considerabile sau se constată alte prejudicii. Examinați mașina pentru a stabili cauza producerii acestora.
■ Nu suprasolicitați scula electrică astfel încât aceasta să se oprească sau banda de șlefuit să înceapă să patineze.
Înainte de depozitare, deconectați scula electrică și lăsați-o să funcționeze până la oprire.
■ Nu strângeti într-o menghină scula electrică.
- Dirijați cablul de rețea întotdeauna spre spate, la distanță de scula electrică.
■ Strângeti piesa dacă nu este cuplată sau fixată sigur prin masa proprie.
■ Depozitați și manevrați sculele de șlefuit conform instrucțiunilor producătorului.

Instrucțiuni privind siguranța pentru scula electrică cu șlefuitorul portabil cu bandă

AVERTIZARE!

Citiți toate indicatiile de siguranță, instrucțiunile, figurile și specificatiile pentru scula electrică inclusă în pachetul de livrare. Nerespectarea indicatiilor de avertizare și

a instrucțiunilor poate provoca electrocutare, încendii și/sau răniri grave. Păstrați toate indicațiile de siguranță și instrucțiunile în vederea utilizărilor viitoare.

■ Apucați aparatul de suprafețele de prindere izolate, deoarece banda de șlefuit ar putea atinge cablul de rețea. Deteriorarea unui cablu aflat sub tensiune poate pune sub tensiune părțile metalice ale aparatului și provoca electrocutarea.
- Nu utilizați scula electrică în cazul în care cablul acesteia este deteriorat. În cazul în care cablul suferă deteriorări în timpul lucrului, nu îl atingeți și scoateți fișa de rețea. Cablurile deteriorate cresc riscul de electrocutare.
- Utilizați scula electrică numai pentru șlefuire uscată. Pătrunderea apei în aparatul electric crește riscul de electrocutare.
În timpul lucrului, tineți cu ambele mâini scula electrică. Mânerul trebuie să fie montat! Conectați mașina numai după ce ați apucat-o cu ambele mâini.
- Nu atingeți banda de șlefuit aflată în mișcare. În zona rolelor de întoarcere există pericolul de vătămare prin strivire. Din cauza modului de funcționare și a flexibilității asigurate pentru aparat, aceste locuri periculoase nu pot fi acoperite complet.
- Pulberile emise de materiale precum vopselele cu plumb, anumite esențe de lemn, minerale și metale pot pune în pericol sănătatea operatorului și a persoanelor aflate în apropiere. Inhalarea acestor pulberi sau contactul cu acestea pot produce afecțiuni ale căilor respiratorii și/sau reacții alergice.

- Asigurați ventilarea corespunzătoare a locului de muncă!

– Dacă este posibil, utilizați un sistem extern de aspirare a prafului.

- Este recomandată utilizarea unei măști de protecție a sistemului respirator, din clasa de filtrare P2.

■ Nu prelucrați materiale la care se eliberează substanțe vătămătoare pentru sănătate (de ex. azbest).

■ Nu şlefuiți sau debitați niciodată metale ușoare care au un conținut de magneziu de peste 80%. Pericol de incendiu!

În cazul aparatelor utilizate în aer liber sau expuse contactului cu pulberi metalice intense, legați-le printr-un întrerupător de protecție împotriva curenților (current de declanșare de maxim 30 mA).
- Nu utilizati benzi de șlefuit uzate, rupte sau foarte încărcate. Benzile de șlefuit deteriorate se pot rupe, putând fi astfel proiectate în exterior și provoca vătămări corporale.
Înainte de utilizare, verificați montarea și fixarea corectă a sculelor de șlefuit. Conectați aparatul fără sarcină timp de 30 de secunde!
Întrerupeți imediat proba de funcționare dacă se produc vibrații considerabile sau se constată alte prejudicii. Examinați mașina pentru a stabili cauza producerii acestora.
■ Nu suprasolicitați scula electrică astfel încât aceasta să se oprească sau banda de șlefuit să înceapă să patineze.
Înainte de depozitare, deconectați scula electrică și lăsați-o să funcționeze până la oprire.
■ Nu strângeți într-o menghină scula electrică.
- Dirijați cablul de rețea întotdeauna spre spate, la distanță de scula electrică.
■ Strângeti piesa dacă nu este cuplată sau fixată sigur prin masa proprie.
■ Depozitați și manevrați sculele de șlefuit conform instrucțiunilor producătorului.

Alte indicatii de securitate

■ Utilizați numai cabluri prelungitoare avizate pentru spații exterioare.
■ Pentru marcarea aparatului, utilizați numai plăcuțe adezive. Nu practicați găuri în carcasă.
■ Tensiunea rețelei trebuie să coincidă cu tensiunea indicată pe plăcuța de fabricație.

Zgomot și vibrație

INDICATIE

Extrageți valorile pentru nivelul de zgomot evaluat după curba de filtrare A, precum și valorile totale ale vibrației din tabelul „Date tehnice”. Valorile zgomotului și vibrației au fost determinate conform EN 60745.

AVERTIZARE!

Valorile de măsură indicate sunt valabile numai pentru aparate noi. La utilizarea zilnică valorile zgomotului și vibrației se modifică.

INDICATIE

Nivelul vibrației indicat în aceste instrucțiuni a fost măsurat conform unei proceduri de măsurare normate în EN 60745 și poate fi folosit pentru compararea uneltelor electrice între ele. El este indicat și pentru o apreciere aproximativă a încărcării cu vibrații. Nivelul de vibrație indicat reprezintă aplicațiile principale ale uneltei electrice.

Dacă unealta electrică este utilizată pentru alte aplicații, cu scule de schimb care se abat sau care sunt insuficient întreținute, nivelul de vibrații se poate abate. Aceasta poate mări considerabil încărcarea cu vibrații în întreg timpul de lucru.

Pentru o apreciere corectă a încărcării cu vibrații ar trebui luat în considerare și timpul în care aparatul a fost oprit sau funcționează fără să fie utilizat efectiv.

Aceasta poate reduce considerabil încărcătura de vibrații pe timpul de lucru total.

Stabiliți măsuri de siguranță suplimentare pentru protecția deserventului înainte de acțiunea vibrațiilor ca de exemplu: întreținerea uneltei electrice și a sculelor de schimb, ținerea mâinilor calde, organizarea proceselor de lucru.

ATENTIE!

La o presiune acustică de peste 85 dB(A) purtați protectie pentru auz.

Date tehnice

Tipul aparatului		Maşină de polizare BSE 8-4	Maşină de şlefuit cu bandă BRE 8-4	Şlefuitor portabil cu bandă FBE 8-4
Preluare de putere W 800
Predare de putere W 325
Turația nominală rot/min 4500
Turația de mers în gol rot/min 1	400-4000
∅ maxim al sculei mm 125 - -
Lățimea sculei mm 50 - -
Adaptorul sculei mm 19 - -
Dimensiunile benzii (lungimea x lățimea)	mm	-	533x4-30	533x4-9
Viteza benzii	m/s	-	3-8
Greutatea corespunzătoare „EPTA Procedure 01/2003”
Actionare fără dispozitive și cabluri	kg 1,8
Actionare cu dispozitiv (fără cablu)	kg	2,3	2,7 2,6
Gradul de protecție		II/☐
Nivelul de zgomot evaluat după curba de filtrare A corespunzător EN 60745 (a se vedea „Zgomot și vibrație“):
Nivelul presiunii acustice LpA	dB(A)	81,2	81,6 81,4
Nivelul puterii acustice LWA	dB(A)	92,2	92,6	92,4
Incertitudine K db 3,0
Valoarea totală a vibrației corespunzătoare EN 60745 (a se vedea „Zgomot și vibrație“):
Valoarea emisiei ah la ...– Polizarea suprafetelor metalice– Şlefuirea tevilor metalice	m/s2	3,5-	-< 2,5	-< 2,5
Incertitudine K	m/s2	1,5

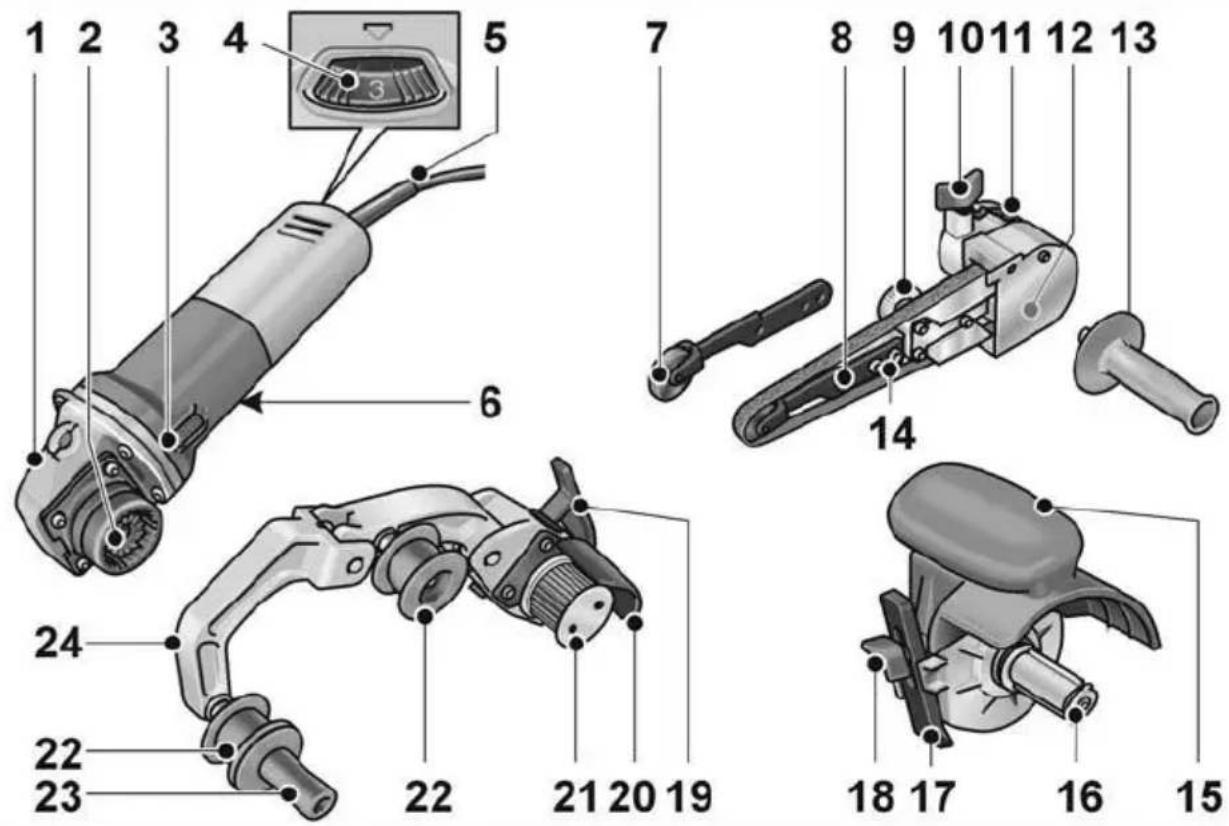

Dintr-o singură privire

1 2 3 4 5 6 7 8 9 10 11 12 13 14 24 22 23 22 21 20 19 18 17 16 15

Unitate de actionare BME 8-4

1 Cap de transmisie
2 Cuplă rapidă pentru dispozitive

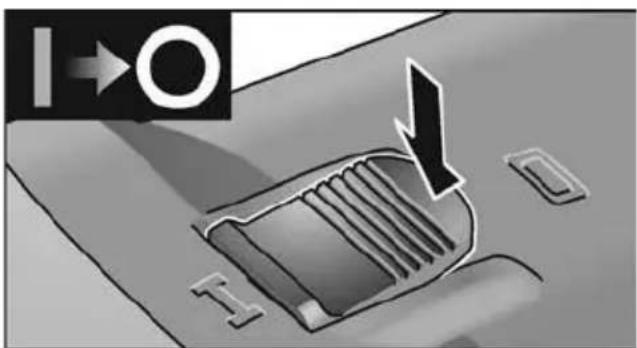

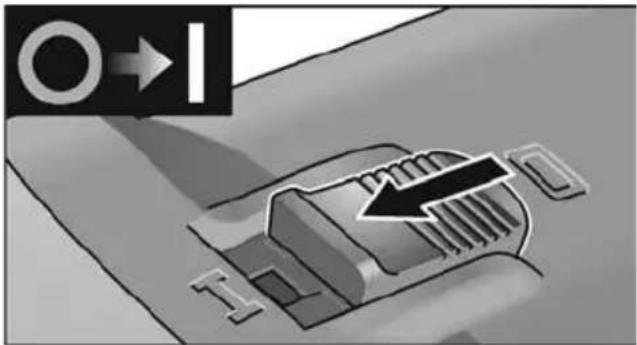

3 Comutator basculant

Pentru conectare și deconectare.

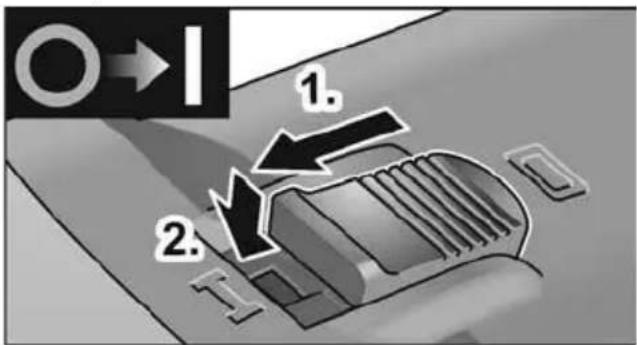

Cu poziție fixată pentru regim de funcționare permanentă.

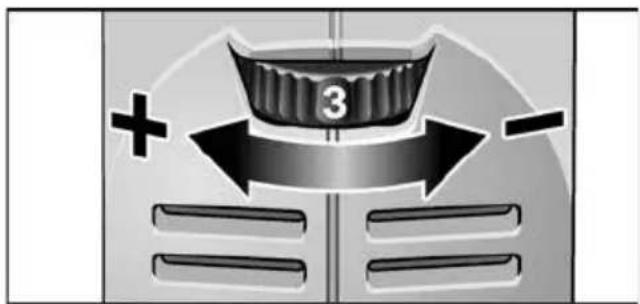

4 Roată de reglare pentru preselectarea turației
5 Cablu de rețea 4,0 m cu stecher de rețea
6 Plăcuță de fabricație *)
Şlefuitor portabil cu bandă FBE 8-4
7 Rolă de apăsare cu braț de șlefuit

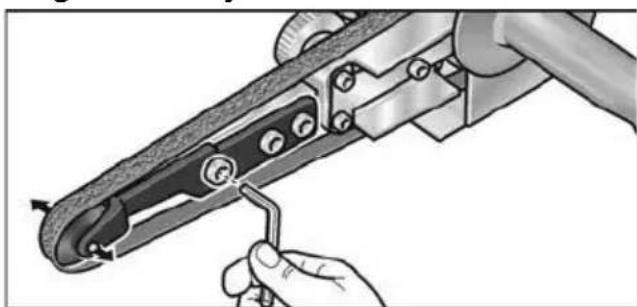

8 Şurub de fixare/şurub de reglare pentru reglarea rulajului benzii
9 Şurub excentric
10 Šurub de blocare pentru dispozitivul de šlefuire
11 Pârghie de deblocare pentru cuplă rapidă
12 Apărătoarea carcasei

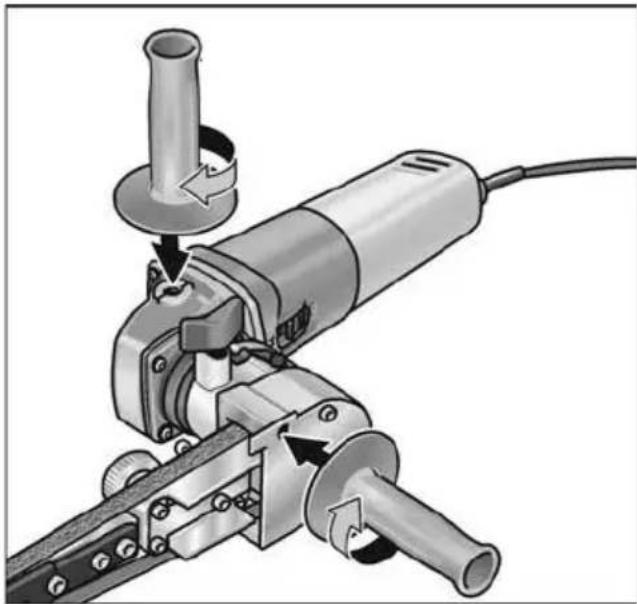

13 Mâner
14 Şuruburi de fixare pentru brațul de şlefuit

Dispozitiv de polizare BSE 8-4 5 0

15 Capac de protectie cu mâner
16 Adaptorul sculei

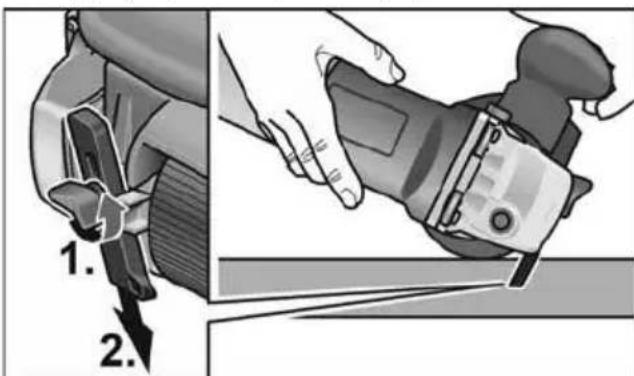

17 Opritor paralel
18 Šurub de blocare pentru opritor paralel și dispozitiv

Dispozitiv de şlefuit cu bandă BRE 8-4

19 Pârghie de tensionare pentru cuplă rapidă
20 Apărătoare

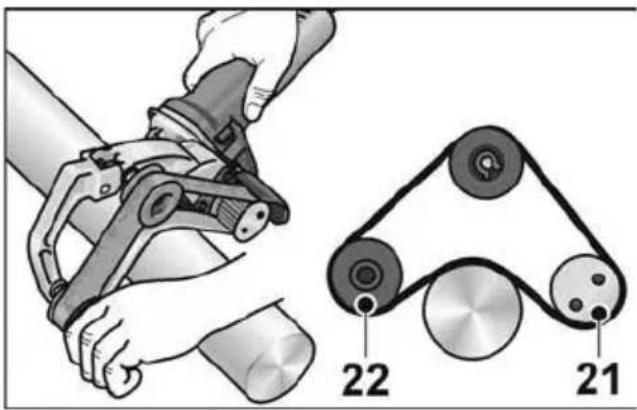

21 Rolă de actionare cu șaibe de presiune
22 Scripete cu șaibe de presiune
23 Mâner
24 Pârghie

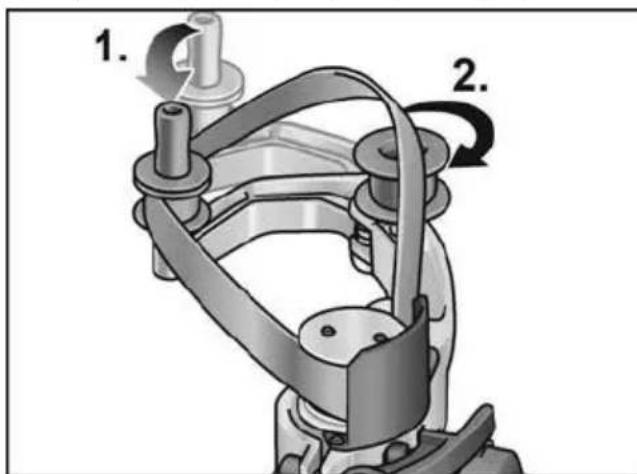

Închidere cu resort pentru tensionarea benzii abrazive.

Instrucțiune de utilizare

AVERTIZARE!

Inainte de efectuarea oricăror intervenții asupra sculei electrice, scoateți fișa de rețea.

Înaintea punerii în funcțiune

Dezasamblati unitatea de actionare și dispositivele, verificați dacă pachetul de livrare este complet și dacă s-au produs deteriorări în timpul transportului.

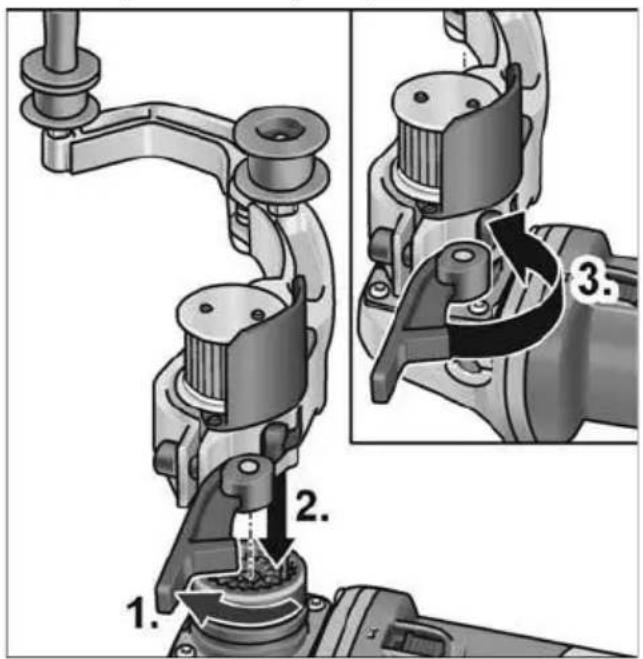

Montarea dispozitivelor

■ Aşezatii dispozitivul dorit pe o suprafață de lucru plană, cu cupla rapidă orientată în sus

■ Deschideti pârghia de tensionare de pe dispozitiv (1.).
■ Asezați unitatea de acționare în poziția dorită pe dispozitiv și apăsați în jos până când se emite un clic sonor (2).
■ Închideți pârghia de tensionare (3.).

i INDICATIE

Dinții cuplei rapide de la unitatea de acționare și dispozitiv se cuplează automat la pornire.

■ Desfiletați şurubul de blocare (1.).
■ Asezați unitatea de actionare pe cupla rapidă (2.).
■ Strângeti din nou şurubul de fixare (3.).

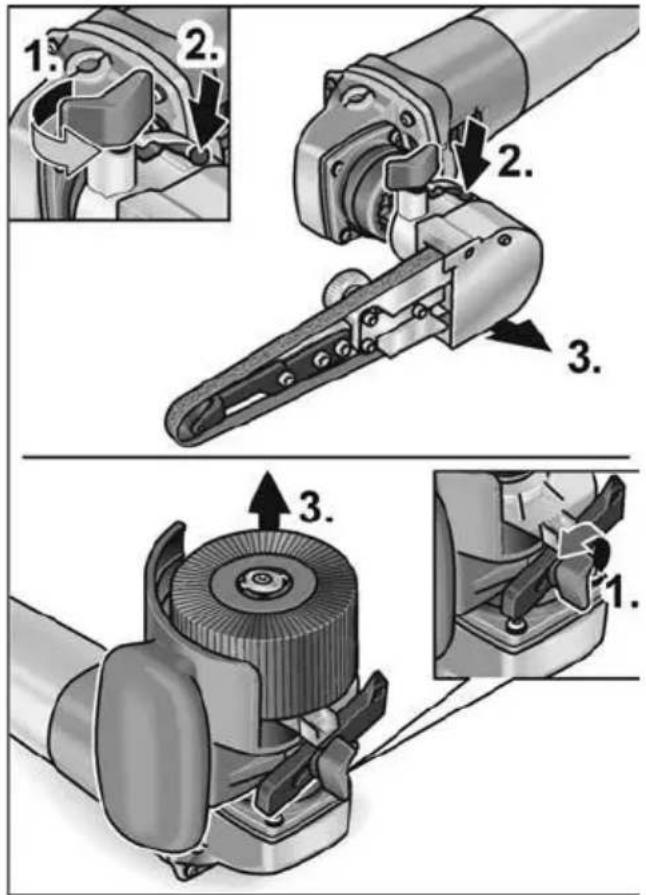

Demontarea dispozitivelor

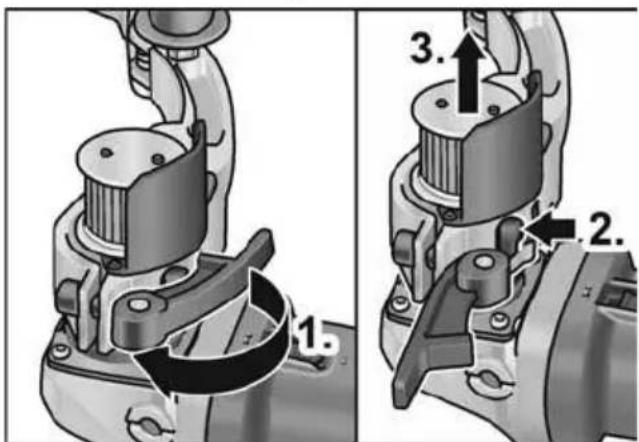

■ Deschideți pârghia de tensionare de pe dispozitiv (1.).
■ Apăsați și țineți strâns maneta de deblocare (2.).
■ Ridicati unitatea de actionare de pe dispozitiv (3.).

■ Desfiletați şurubul de blocare de la dispozitiv (1.).
■ Apăsați și mențineți apăsată pârghia de deblocare (2.).
■ Ridicati dispozitivul (3.).

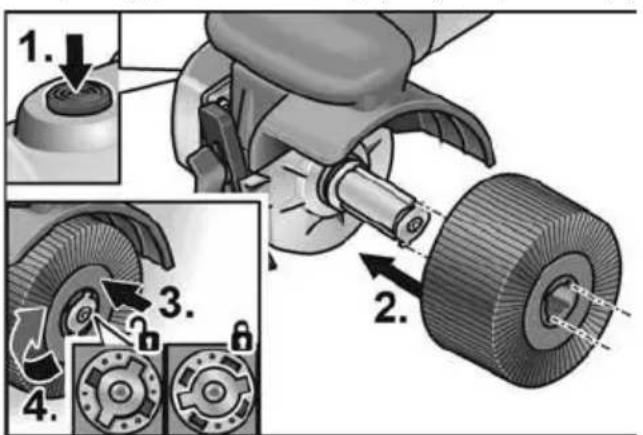

Fixarea sculei

Suportul sculei permite înlocuirea acesteia fără utilizarea altor scule.

■ Scoateți fișa de rețea.
■ Apăsați piedica axului și țineți-o apăsată 1.).

1. 2. 3. 4.

■ Împingeti scula pe suport (îmbinare nut și feder) (2.).

■ Apăsați scula în jos contra presiunii arcului (3.) și rotiți în sens orar (4.). Suportul sculei este blocat.

i INDICATIE

Suportul sculei are o lățime de 50 mm. În funcție de lățimea sculei, trebuie așezate mai multe scule sau diferențele de lățime se echilibrează cu ajutorul distanțierelor.

Exemple:

Roată de polizare50 mm lățime:	1 sculea
Disc de lustruit10 mm lățime:	4 scule și distanțiere

■ Introduceți fișa de rețea în priză.
■ Porniți scula electrică (fără blocare) și lăsați-o să funcționeze timp de aproximativ 30 de secunde. Controlați descentrările și vibratiile.
■ Opriti scula electrică.

Utilizați opritorul paralel

Opritorul paralel asigură stabilitatea direcțională la prelucrarea profilelor.

■ Desfaceti şurubul de blocare de la opritorul paralel (1.).
■ Reglați opritorul paralel (2.).

1. 2.

■ Strângeti din nou şurubul de fixare.

Instrucțiuni de utilizare a dispozitivului de polizare

ATENTIE!

După deconectare, scula electrică continuă să funcționeze pentru scurt timp.

Prelucrarea suprafetelor plane:

■ Tineți ferm cu ambele mâini scula electrică.

Pentru finisarea decorativă a suprafețelor:

■ Asezați cu atenție scula electrică pe suprafața de prelucrat și deplasați-o înainte și înapoi cu mișcări liniare.

Dispozitiv de şlefuit cu bandă BRE 8-4

AVERTIZARE!

Înainte de efectuarea oricăror intervenții asupra sculei electrice, scoateți fișa de rețea.

Montarea sau înlocuirea benzii de şlefuit

ATENTIE!

Tineți cont de sensul de rulaj prestabilit al benziil! Sensul de rulaj trebuie să coincidă cu cel indicat de săgeata indicatoare a sensului de rulaj de pe capul transmisiei.

■ Scoateți fișa de rețea.
■ Apăsați mânerul în direcția rolei de acționare și mențineți-l apăsat (1.).

1. 2.

■ Asezați banda de şlefuire peste role (2.).
■ Eliberați mânerul.
■ Verificați dacă banda este complet așezată pe role.

Montarea mânerului

Aduceți în poziție mânerul de pe filet.

■ Apăsați piedica axului și țineți-o apăsată (1.).
■ Desfiletați în sens antiorar rola de actionare și detașați-o (2.).
■ Aşezati noua rolă de actionare și înfiletați-o ferm în sens orar.
■ Eliberati piedica axului.

Scripetele:

■ Desfiletați şurubul cu ajutorul unei chei imbus și scoateți scripetele (3.).
■ Asezați și strângeti ferm noul scripete.

Instrucțiuni de lucru pentru dispozitivul de șlefuit cu bandă

ATENTIE!

După deconectare, scula electrică continuă să funcționeze pentru scurt timp.

O maşină de şlefuit cu bandă prezintă următoarele avantaje față de un disc de şlefuit:

• şlefuire mai rece,
  – finisare curată fără şanțuri,
  – capacitate mare de eliminare,
  – productivitate înaltă prin unghi mare de îmbinare (în funcție de diametru).

Şlefuirea:

INDICATIE

După aplicarea pe piesa de lucru și înainte de pornirea mașinii, verificați dacă banda este complet așezată pe role.

– Prelucrarea tevilor este efectuată între rolele 21 și 22.
- Unghiul de îmbinare și capacitatea de eliminare pot fi modificate la presiunea de contact.
- Cu cât este mai mic diametrul tevii, cu atât este mai mare unghiul de îmbinare posibil. Dimensiunea maximă posibilă a unghiului este de 270°.

Impermeabilizarea:

Multi producători recomandă impermeabilizarea cu un spray de protecție a suprafetelor gata prelucrate (a se vedea Accesoriiile pentru oțel superior Flex). Pentru informații suplimentare privind produsele oferite de producător, accesati www.flex-tools.com.

Şlefuitor portabil cu bandă FBE 8-4

AVERTIZARE!

Înainte de efectuarea oricâror intervenții asupra sculei electrice, scoateți fișa de rețea.

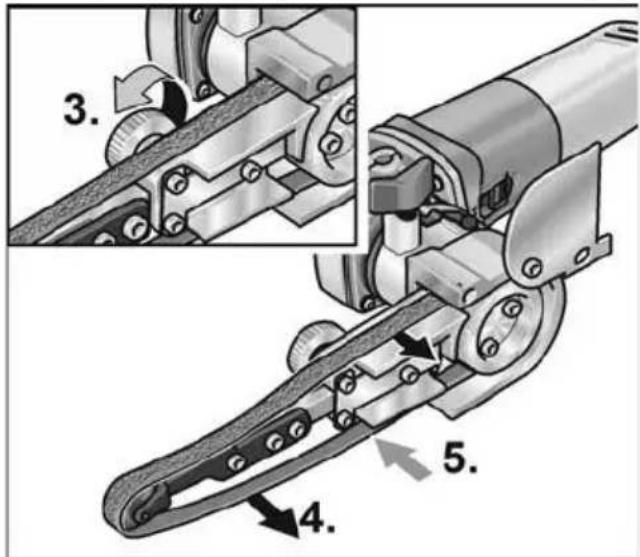

Montarea sau înlocuirea benzii de şlefuit

■ Scoateți fișa de rețea.

■ Demontați mânerul (1.).
■ Rotiți în lateral apărătoarea carcasei (2.).

■ Rotiti şurubul excentric şi detensionați astfel banda de şlefuit (3.).
■ Detaşati banda de şlefuit (4.) (optional).
■ Tragetii central noua bandă de șlefuit pe brațul de șlefuit (5.).
■ Tensionați banda de şlefuit, rotind şurubul excentric.
Închideți din nou apărătoarea din partea din față a carcasei.

ATENTIE!

Tineți cont de sensul de rulaj prestabilit al benziil! Sensul de rulaj trebuie să coincidă cu cel indicat de săgeata indicatoare a sensului de rulaj de pe capul transmisiei.

Montarea mânerului

■ Fixați mânerul suplimentar de filet în poziția 1 sau 2.

Reglarea rulajului benzii

■ Reglați rulajul benzii, cu şurubul amplasat în poziția frontală de capăt pe brațul de şlefuit. Cu banda în funcțiune, configurați reglajul astfel încât banda să ruleze central peste rola de apăsare.

Înlocuirea brațului de şlefuit

■ Pentru înlocuirea brațului de şlefuit, desfaceți cele trei şuruburi de fixare.
■ Detaşati bratul de şlefuit.
■ Fixați noul braț de şlefuit cu ajutorul celor trei şuruburi.

Indicații de lucru

INDICATIE

După deconectare, scula electrică continuă să funcționeze pentru scurt timp.

Şlefuirea

1. 2.

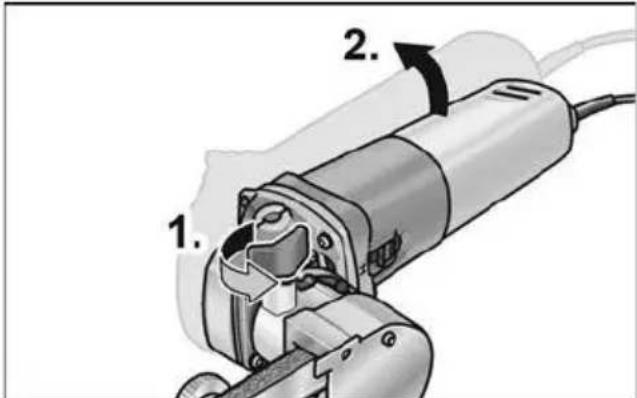

■ După desfacerea șurubului de blocare (1.), brațul pivotant poate fi înclinat la un unghi de până la 140° (2.).
Prin urmare, şlefuitorul portabil cu bandă poate fi utilizat și pentru suprafețele greu accesibile, de exemplu, părțile interioare ale tevilor.
- Variați randamentul de abraziune prin presiunea de apăsare. Asigurați-vă că presiunea de apăsare este uniformă și neexcesivă.
În cazul unei presiuni de apăsare prea puternice, banda de șlefuit poate aluneca de pe rolă.

Pornirea și oprirea Scurtă funcționare fără fixare

I O

■ Împingeți comutatorul basculant înainte și tîneți-l strâns.
■ Pentru deconectare eliberați comutatorul basculant.

Functionare de durată cu fixare

O→I 1. 2.

■ Împingeți comutatorul basculant înainte (1.) și lăsați-l să se fixeze în poziție prin apăsare pe capătul din față (2.).

■ Pentru deconectare, deblocați comutatorul basculant prin apăsare pe capătul din spate.

i INDICATIE După o cădere de curent aparatul conectat nu pornește din nou.

Preselectarea vitezei de rotație

Viteza de lucru poate fi adaptată progresiv prin intermediul rotitei de reglare, în funcție de caracteristicile materialelor.

+ 3 -

Treaptă	Viteza de rotație a dispozitivului de polizare [U/min]	Viteza benziidispozitivului de șlefuit Șlefuitor portabil cu bandă [m/s]
1	300 2,7
2	1600 3,3
3	2300 4,7
4	3000 6,3
5	3500 7,4
6	3900 8,1

Întreținere și îngrijire

AVERTIZARE! Inainte de efectuarea oricăror intervenții asupra sculei electrice, scoateți fișa de rețea.

Curățare

AVERTIZARE! La prelucrarea de metale la utilizarea extremă se poate depune praf conducător de electricitate în interiorul carcasei. Afectarea izolației de protecție! Utilizați mașina cu întrerupător de protecție contra curentului vagabond (Curent de declanșare 30 mA).

■ Curățați aparatul și fantele de aerisire în mod regulat. Frecvența depinde de materialul prelucrat și de durata utilizării.
■ Suflați regulat interiorul carcasei cu aer sub presiune uscat.

Perii de cărbune

Unitatea de actionare este dotată cu perii din cărbune. După atingerea limitei de uzură a cărbunilor de deconectare, aparatul se deconectează automat.

i INDICATIE

Folosiți numai piesele originale ale producătorului pentru schimb. La folosirea de fabricate străine se sting obligațiile de garanție ale producătorului.

Prin orificiile de intrare a aerului din spate poate fi observant focul cărbunelui în timpul utilizării. În caz de ardere intensă a cărbunilor deconectați imediat aparatul. Predați unitatea de acționare unui atelier de service autorizat de producător.

Transmisia

i INDICATIE

Nu desfaceți şuruburile de la capul de transmisie în timpul perioadei de garanție. În caz de nerespectare se sting obligațiile de garanție ale producătorului.

Reparații

Lăsați ca reparațiile să fie făcute exclusiv de un atelier de service pentru clienți autorizat de producător.

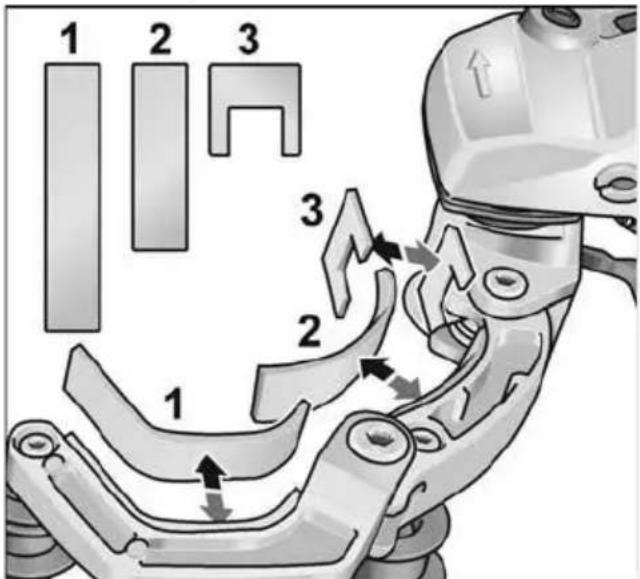

Înlocuirea pieselor de uzură

1 2 3 3 2 1

În timpul funcționării dispozitivului de șlefuit cu bandă, învelișul protector din fetru al mânerului se uzează treptat. Piesele de schimb pot fi achiziționate de la producător sau de la distribuitor.

Piese de schimb și accesorii

Găsiți alte accesorii, în special scule de rectificat în cataloagele producătorului. Găsiți desene de ansamblu explodat și liste ale pieselor de schimb pe pagina noastră de internet: www.flex-tools.com

Indicații de salubrizare

AVERTIZARE!

Faceți neutilizabile aparatele care nu se mai întrebuințează prin îndepărtarea cablului de rețea.

Numai pentru țările EU Nu aruncați uneltele electrice la gunoiul menajer!

Conform Directivei Europene 2012/19/ue pentru aparatele electrice și electronice vechi și punerea în practică în legislația națională uneltele electrice uzate trebuie să se colecteze separat și trebuie predate unei refolosiri conforme cu mediul.

i INDICATIE

Noi declarăm pe proprie răspundere, că produsul descris în „Indicații de salubrizare” este în conformitate cu următoarele norme sau documente normative:

Excluderea răspunderii

Producătorul și reprezentantul său nu răspund pentru defecte și venitul nerealizat prin întreruperea activității, pe care le-a cauzat produsul sau o imposibilă utilizare a produsului.

Producătorul și reprezentantul său nu răspund pentru pagube produse prin utilizare necorespunzătoare sau în legătură cu produse ale altor producători.

Съдържание
