MANUAL DE UTILIZARE GSB 18-2-LI BOSCH

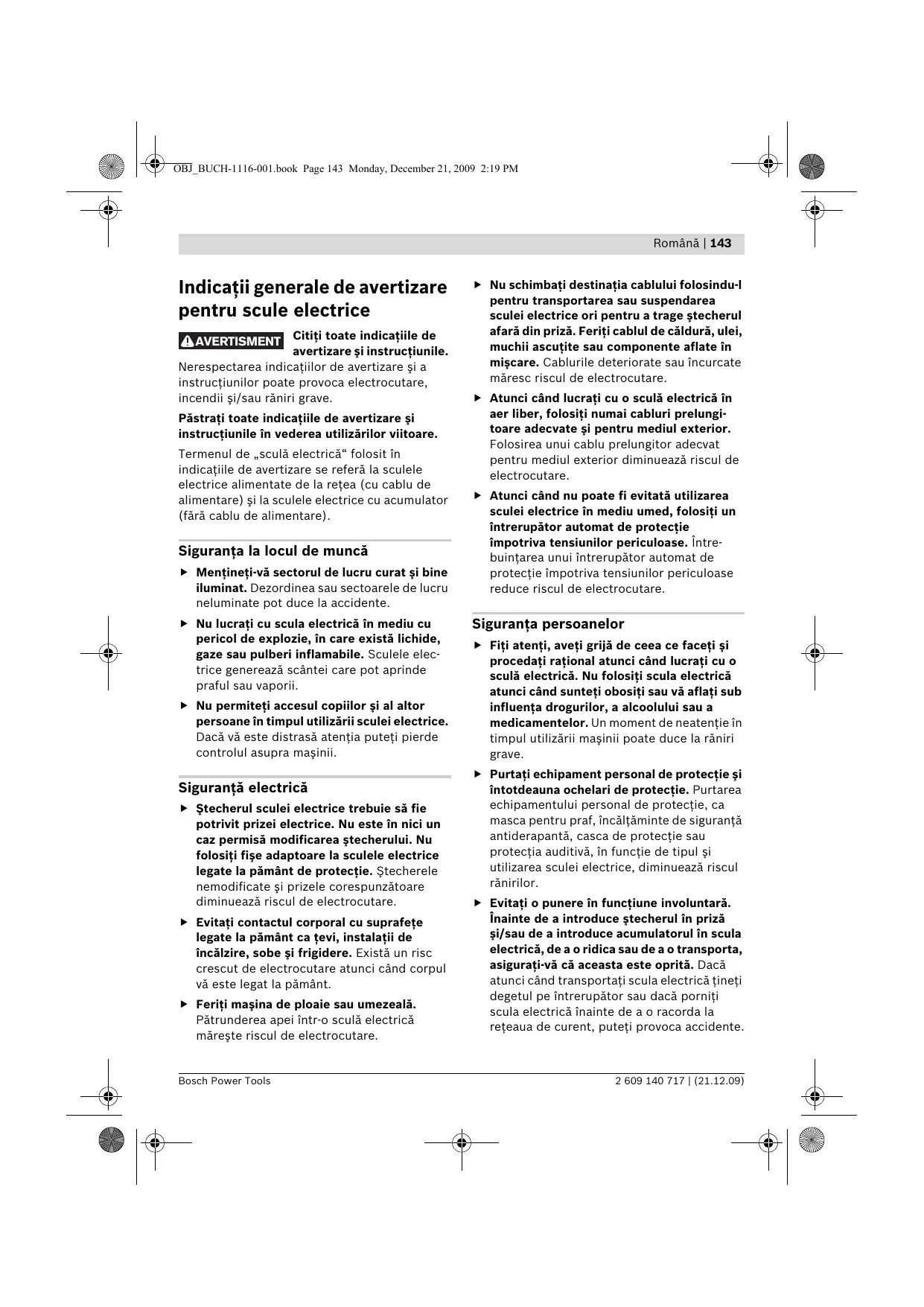

AVERTISMENT Citiţi toate indicaţiile de avertizare şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul de „sculă electrică“ folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă f Menţineţi-vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. f Nu lucraţi cu scula electrică în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. f Nu permiteţi accesul copiilor şi al altor persoane în timpul utilizării sculei electrice. Dacă vă este distrasă atenţia puteţi pierde controlul asupra maşinii. Siguranţă electrică f Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folosiţi fişe adaptoare la sculele electrice legate la pământ de protecţie. Ştecherele nemodificate şi prizele corespunzătoare diminuează riscul de electrocutare. f Evitaţi contactul corporal cu suprafeţe legate la pământ ca ţevi, instalaţii de încălzire, sobe şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ. f Feriţi maşina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică măreşte riscul de electrocutare. Bosch Power Tools f Nu schimbaţi destinaţia cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pentru a trage ştecherul afară din priză. Feriţi cablul de căldură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. f Atunci când lucraţi cu o sculă electrică în aer liber, folosiţi numai cabluri prelungitoare adecvate şi pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. f Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiţi un întrerupător automat de protecţie împotriva tensiunilor periculoase. Întrebuinţarea unui întrerupător automat de protecţie împotriva tensiunilor periculoase reduce riscul de electrocutare. Siguranţa persoanelor f Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizării maşinii poate duce la răniri grave. f Purtaţi echipament personal de protecţie şi întotdeauna ochelari de protecţie. Purtarea echipamentului personal de protecţie, ca masca pentru praf, încălţăminte de siguranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. f Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi-vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. 2 609 140 717 | (21.12.09) OBJ_BUCH-1116-001.book Page 144 Monday, December 21, 2009 2:19 PM 144 | Română f Înainte de pornirea sculei electrice îndepărtaţi dispozitivele de reglare sau cheile fixe din aceasta. Un dispozitiv sau o cheie lăsată într-o componentă de maşină care se roteşte poate duce la răniri. f Evitaţi o ţinută corporală nefirească. Adoptaţi o poziţie stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. f Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcăminte largă sau podoabe. Feriţi părul, îmbrăcămintea şi mănuşile de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mişcare. f Întreţineţi-vă scula electrică cu grijă. Controlaţi dacă componentele mobile ale sculei electrice funcţionează impecabil şi dacă nu se blochează, sau dacă există piese rupte sau deteriorate astfel încât să afecteze funcţionarea sculei electrice. Înainte de utilizare daţi la reparat piesele deteriorate. Cauza multor accidente a fost întreţinerea necorespunzătoare a sculelor electrice. f Menţineţi bine ascuţite şi curate dispozitivele de tăiere. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. f Dacă pot fi montate echipamente de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. f Folosiţi scula electrică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni. Ţineţi cont de condiţiile de lucru şi de activitatea care trebuie desfăşurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situaţii periculoase. Utilizarea şi manevrarea atentă a sculelor electrice Manevrarea şi utilizarea atentă a sculelor electrice cu acumulator f Nu suprasolicitaţi maşina. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere indicat. f Încărcaţi acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu. f Nu folosiţi scula elecrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. f Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune maşina la o parte. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. f Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsaţi să lucreze cu maşina persoane care nu sunt familiarizate cu aceasta sau care nu au citit aceste instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experienţă. 2 609 140 717 | (21.12.09) f Folosiţi numai acumulatori special destinaţi sculelor electrice respective. Utilizarea altor acumulatori poate duce la răniri şi pericol de incendiu. f Feriţi acumulatorii nefolosiţi de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea contactelor. Un scurtcircuit între contactele acumulatorului poate duce la arsuri sau incendiu. f În caz de utilizare greşită, din acumulator se poate scurge lichid. Evitaţi contactul cu acesta. În caz de contact accidental clătiţi bine cu apă. Dacă lichidul vă intră în ochi, consultaţi şi un medic. Lichidul scurs din acumulator poate duce la iritaţii ale pielii sau la arsuri. Bosch Power Tools OBJ_BUCH-1116-001.book Page 145 Monday, December 21, 2009 2:19 PM Română | 145 Service f Încredinţaţi scula electrică pentru reparare numai personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa maşinii. Instrucţiuni privind siguranţa pentru maşini de găurit şi maşini de găurit/înşurubat

GSB 14,4-2-LI/GSB 18-2-LI

f Purtaţi protecţii auditive în timpul găuririi cu percuţie. Expunerea la zgomot poate provoca pierderea auzului.

GSR 14,4-2-LI/GSR 18-2-LI/

f Apucaţi scula electrică de suprafeţele dde prindere izolate atunci când executaţi lucrări la care capul de şurubelniţă sau şurubul poate atinge fire electrice ascunse. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune şi componentele metalice ale sculei electrice şi duce la electrocutare. f Folosiţi detectoare adecvate pentru a depista conductori şi conducte de alimentare ascunse sau adresaţi-vă în acest scop regiei locale furnizoare de utilităţi. Atingerea conductorilor electrici poate duce la incendiu şi electrocutare. Deteriorarea unei conducte de gaz poate duce la explozie. Străpungerea unei conducte de apă provoacă pagube materiale. f Opriţi imediat scula electrică dacă dispozitivul de lucru se blochează. Fiţi pregătiţi la reculul generat de acest blocaj. Dispozitivul de lucru se blochează dacă: – scula electrică este suprasolicitată sau – este răsucită în piesa de lucru. f Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într-o menghină este ţinută mai sigur decât cu mâna dumneavoastră. f Păstraţi curăţenia la locul de muncă. Amestecurile de materiale sunt foarte periculoase. Pulberea de metal uşor poate arde sau exploda. f Nu deschideţi acumulatorul. Există pericol de scurtcircuit. Feriţi acumulatorul de căldură, de asemeni de ex. de radiaţii solare continue, foc, apă şi umezeală. Există pericol de explozie. f În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului se pot degaja vapori. Aerisiţi cu aer proaspăt iar dacă vi se face rău consultaţi un medic. Vaporii pot irita căile respiratorii. f Folosiţi acumulatorul numai împreună cu scula dumneavoastră electrică Bosch. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase. f Folosiţi numi acumulatori originali Bosch având tensiunea specificată pe plăcuţa indicatoare a tipului sculei dumneavoastră electrice. În cazul utilizării altor acumulatori, de ex. produse falsificate, acumulatori modificaţi sau de altă fabricaţe, există pericol de răniri şi pagube materiale cauzate de explozia acumulatorului. Alte instrucţiuni de siguranţă şi de lucru f Pulberile de materiale cum sunt vopselele pe bază de plumb, unele sortimente de lemn, minerale şi metale pot fi nocive şi provoca reacţii alergice, afecţiuni ale căilor respiratorii şi/sau cancer. Materialele care conţin azbest nu pot fi prelucrate decât de către specialişti. f Apucaţi strâns scula electrică. În timpul înşurubării şi deşurubării de şuruburi pentru scurt timp pot apărea reacţii puternice. Bosch Power Tools 2 609 140 717 | (21.12.09) OBJ_BUCH-1116-001.book Page 146 Monday, December 21, 2009 2:19 PM 146 | Română – Asiguraţi buna ventilaţie a locului de muncă. – Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumneavoastră referitoare la materialele de prelucrat. f Înaintea oricăror intervenţii asupra sculei electrice (de ex. întreţinere, schimbarea dispozitivelor, etc.) cât şi în timpul transportului şi depozitării acesteia aduceţi comutatorul de schimbare a direcţiei de rotaţie în poziţia de mijloc. În cazul acţionării involuntare a întrerupătorului pornit/oprit există pericol de rănire. f Acumulatorul se livrează parţial încărcat. Pentru asigurarea puterii maxime a acumulatorului, înainte de prima utilizare, încărcaţi complet acumulatorul în încărcător. f Citiţi instrucţiunile de folosire ale încărcătorului. f Puneţi scula electrică pe şurub numai după ce în prealabil aţi oprit-o. Accesoriile care se rotesc pot aluneca. f Acţionaţi comutatorul de selecţie a treptelor de turaţie numai atunci când scula electrică se află în repaus. f În cazul în care comutatorul de selecţie a treptelor de turaţie nu poate fi împins până la marcajul de oprire, rotiţi puţin mandrina. Simboluri Următoarele simboluri sunt importante pentru citirea şi înţelegerea instrucţiunilor de utilizare. Reţineţi aceste simboluri şi semnificaţia lor. Interpretarea corectă a simbolurilor vă ajută să utilizaţi mai bine şi mai sigur scula electrică. Simbol Semnificaţie

GSR 14,4-2-LI/GSR 18-2-LI/

GSB 14,4-2-LI/GSB 18-2-LI: maşină de găurit/înşurubat cu acumulator/maşină de găurit cu percuţie cu acumulator Simbol Semnificaţie Număr de identificare zonă marcată gri: mâner (mâner izolat) Citiţi toate instrucţiunile şi indicaţiile privind siguranţa Înaintea oricăror intervenţii asupra sculei electrice extrageţi acumulatorul din aceasta Direcţie de deplasare Direcţia reacţiei Funcţionare dreapta/stânga Găurire şi înşurubare Găurire cu percuţie Turaţie mică Turaţie mare 2 609 140 717 | (21.12.09) Bosch Power Tools OBJ_BUCH-1116-001.book Page 147 Monday, December 21, 2009 2:19 PM Română | 147 Simbol Semnificaţie Simbol Pornire Semnificaţie Oprire

Număr percuţii n0 1 Turaţie la mersul în gol (treapta 1-a) n0 2 Turaţie la mersul în gol (treapta a 2-a)

Moment de torsiune maxim conform ISO 5393 Zidărie metal Lemn

Domeniu prindere mandrină Diam. max. şuruburi Greutate conform EPTA-Procedure 01/2003 LwA Nivel putere sonoră LpA Nivel presiune sonoră

Valoarea vibraţiilor emise Set de livrare Accesoriile ilustrate sau descrise nu sunt incluse în setul de livrare standard. Găsiţi gama completă de accesorii în programul nostru de accesorii. Utilizare conform destinaţiei Scula electrică este destinată înşurubării şi slăbirii de şuruburi cât şi găuririi în lemn, metal, ceramică şi material plastic. GSB este în mod suplimentar destinată găuririi cu percuţie în cărămidă, zidărie şi piatră. Declaraţie de conformitate Declarăm pe proprie răspundere că produsul descris la paragraful „Date tehnice“ este în conformitate cu următoarele standarde şi documente normative: EN 60745 conform prevederilor Directivelor 2004/108/CE, 2006/42/CE. Documentaţie tehnică la: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Date tehnice Datele tehnice ale produsului sunt precizate la pagina 213. Vă rugăm să reţineţi numărul de identificare de pe plăcuţa indicatoare a tipului sculei dumneavoastră electrice. Denumirile comerciale ale sculelor electrice pot varia. Bosch Power Tools Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

2 609 140 717 | (21.12.09) OBJ_BUCH-1116-001.book Page 148 Monday, December 21, 2009 2:19 PM 148 | Română Informaţie privind zgomotul/vibraţiile Valorile măsurate ale produsului sunt precizate în tabelul de la pagina 213. Valorile zgomotelor şi ale vibraţiilor emise (suma vectorială a trei direcţii) au fost determinate conform EN 60745. Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 şi poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit şi pentru evaluarea provizorie a solicitării vibratorii. Nivelul specificat al vibraţiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utili- zată pentru alte aplicaţii, împreună cu alte accesorii decât cele indicate sau nu beneficiază de o întreţinere satisfăcătoare, nivelul vibraţiilor se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil solicitarea vibratorie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul şi intervalele de timp în care scula electrică este deconectată sau funcţionează, dar nu este utilizată efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: întreţinerea sculei electrice şi a accesoriilor, menţinerea căldurii mâinilor, organizarea proceselor de muncă. Montare şi funcţionare Scopul acţiunii Figura Pagina Extragerea acumulatorului

Montarea acumulatorului

Reglarea direcţiei de rotaţie

Preselecţia momentului de torsiune

Alegerea poziţiei de găurire

Reglarea modului de funcţionare

Selecţie mecanică a treptelor de turaţie

Întreţinere şi curăţare f Pentru a lucra bine şi sigur păstraţi curate scula electrică şi fantele de aerisire. 2 609 140 717 | (21.12.09) Bosch Power Tools OBJ_BUCH-1116-001.book Page 149 Monday, December 21, 2009 2:19 PM Română | 149 Serviciu de asistenţă tehnică post-vânzări şi consultanţă clienţi Serviciul nostru de asistenţă tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreţinerea şi repararea produsului dumneavoastră cât şi privitor la piesele de schimb. Desene descompuse ale ansamblelor cât şi informaţii privind piesele de schimb găsiţi şi la: www.bosch-pt.com Echipa de consultanţă clienţi Bosch răspunde cu plăcere la întrebările privind cumpărarea, utilizarea şi reglarea produselor şi accesoriior lor. În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10 cifre, conform plăcuţei indicatoare a tipului sculei electrice. România Robert Bosch SRL Bosch Service Center Str. Horia Măcelariu Nr. 30–34, 013937 Bucureşti Tel. Service scule electrice: +40 (021) 4 05 75 40 Fax: +40 (021) 4 05 75 66 E-Mail: infoBSC@ro.bosch.com Tel. Consultanţă tehnică: +40 (021) 4 05 75 39 Fax: +40 (021) 4 05 75 66 E-Mail: infoBSC@ro.bosch.com www.bosch-romania.ro Transport Expediaţi acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiţi cu bandă adezivă bornele de contact şi ambalaţi astfel acumulatorul încât să nu se poată mişca în ambalaj. Dacă sunteţi antreprenor marcaţi suplimentar coletul cu inscripţia: Lithium-Ion battery not restricted Handle with care Damaged package can cause fire Inspect package and arrange repack by qualified persons when required For more information, call: (001) 352-323-3500 Eliminare Sculele electrice, accesoriile şi ambalajele trebuie direcţionate către o staţie de revalorificare ecologică. Nu aruncaţi sculele electrice şi acumulatorii/ bateriile în gunoiul menajer! Numai pentru ţările UE: Conform Directivei Europene 2002/96/CE privind deşeurile de echipamente electrice şi electronice şi transpunerea acesteia în legislaţia naţională, sculele electrice scoase din uz trebuie colectate separat şi direcţionate către o staţie de reciclare ecologică. Numai pentru ţările UE: Conform Directivei 2006/66/CE acumulatorii/bateriile defecte sau consumate trebuie reciclate. Sub rezerva modificărilor. Bosch Power Tools 2 609 140 717 | (21.12.09) OBJ_BUCH-1116-001.book Page 150 Monday, December 21, 2009 2:19 PM 150 | Български Общи указания за безопасна
