| Tip de produs | Mașină de înșurubat cu percuție fără fir |
| Marca | HiKOKI |
| Model | WH18DA |
| Tensiune nominală | 18 V (curent continu) |
| Tip baterie | Litiu-ion reîncărcabil |
| Încărcător compatibil | UC18YKSL |
| Nivel de presiune acustică (LpA) | 90,3 dB(A) (incertitudine K=3 dB(A)) |
| Nivel de putere acustică (LWA) | 101,3 dB(A) (incertitudine K=3 dB(A)) |
| Valoare totală a vibrațiilor (strângere prin percuție) | 7,1 m/s² (incertitudine K=1,5 m/s²) |
| Temperatură de utilizare | -5°C până la 40°C |
| Temperatură de încărcare | 0°C până la 40°C |
| Aplicații | Înșurubarea și deșurubarea șuruburilor mecanice, a șuruburilor pentru lemn, a șuruburilor de filetat, a buloanelor, a piulițelor |
| Funcții de protecție | Protecție la suprasarcină, tensiune scăzută, supraîncălzire (LED intermitent) |
| Iluminare | Lumină LED încorporată (oprire automată după 3 s) |
| Inversarea sensului de rotație | Comutabil sens orar/antiorar (oprire necesară înainte de schimbare) |
| Fixarea burghiului | Manșon de ghidare cu zăvor de siguranță |
| Indicator de baterie rămasă | Indicator luminos cu 4 niveluri + intermitențe pentru avertismente |
| Accesorii standard | Vârf(uri), cârlig (în funcție de model), baterie, încărcător (consultați manualul pentru lista completă) |
| Întreținere | Curățați bornele, verificați burghiul și șuruburile de fixare, nu utilizați solvenți |
| Depozitare | Temperatură <40°C, la distanță de copii, baterie încărcată înainte de depozitare prelungită |
Întrebări frecvente - WH18DA HiKOKI
Întrebările utilizatorilor despre WH18DA HiKOKI
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Bormașină în format PDF gratuit! Găsiți manualul dvs. WH18DA - HiKOKI și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. WH18DA mărcii HiKOKI.
MANUAL DE UTILIZARE WH18DA HiKOKI
Citiți toate avertismentele de siguranță, instrucțiunile, ilustrațiile și specificațiile furnizate cu această sculă electrică.
Nerespectarea tuturor instrucțiunilor de mai jos poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave.
Păstrați toate avertismentele și toate instrucțiunile, pentru a le putea consulta pe viitor.
Termenul „sculă electrică” prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).
1) Siguranța în zona de lucru
a) Păstrați zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispu la accidente.
b) Nu utilizați sculele electrice în atmosferă explozivă, cum ar fi în prezența lichidelor, gazelor sau a prafurilor infl amabile.
Sculele electrice produc scântei care pot aprinde praful sau aburii.
c) Tineți copiii sau privitorii la distanță în timp ce utilizati scula electrică.
Distragerea atenției vă poate face să pierdeți controlul asupra sculei.
2) Siguranța electrică
a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modificați niciodată ștecărul în niciun fel. Nu folosiți niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodificate și prizele corespunzătoare reduc riscul de șoc electric.
b) Evitați contactul corpului cu suprafețele împământate, cum ar fi conductele, radiatoarele, șcuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare.
c) Nu expuneți sculele electrice la ploaie și nu le lăsați în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare.
d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză.
Tineți cablul de alimentare departe de căldură, ulei, muchii ascuțite și de piese în mișcare.
Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric.
e) Atunci când folosiți o sculă electrică în aer liber, utilizați un prelungitor adecvat pentru utilizarea în exterior.
Folosirea unui prelungitor adecvat pentru exterior reduce riscul de soc electric.
f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiți o sursă de alimentare cu întrerupător de protectie la curent rezidual (RCD).
Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice.
3) Siguranța personală
a) Atunci când folosiți o sculă electrică fiți vigilant, fiți atent la ceea ce faceți și acționați conform bunului simț.
Nu folosiți scule electrice atunci când sunteți obosit sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor.
Un moment de neatenție în timpul utilizări unei scule electrice poate provoca vătămări personale grave.
b) Folositi echipament de protectie personală. Purtati întotdeauna protectie pentru ochi.
Echipamentele de protectie, cum ar fi măstile pentru praf, încăltămintea anti-alunecare, căștile sau protectiile auditive, folosite în situațiile corespunzătoare vor reduce vătămările personale.
c) Preveniți pornirea neintentionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asigurați-vă că întrerupătorul este pe poziția oprit.
Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziția pornit sunt situații ce predispun la accidente.
d) Înainte de a pune scula electrică în funcțiune, îndepărtați toate cheile de reglare și orice alte chei.
O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.
e) Evitați dezechilibrarea. Mențineți permanent un contact corect al piciorului și un bun echilibru.
Acest lucru permite un mai bun control al sculei electrice în situații neașteptate.
f) Purtati haine corespunzătoare. Nu purtați haine largi și nici bijuterii. Tineți-vă părul și hainele la distanță de piesele în mișcare.
Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare.
g) Dacă sunt prevăzute dispositive de conectare la sisteme de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și sunt folosite corespunzător.
Utilizarea acestor dispositive poate reduce pericolele legate de praf.
h) Nu lăsați obișnuința dobândită din utilizarea frecventă a sculelor să vă facă să deveniți superficiali și să ignorați principiile de siguranță în folosirea sculei.
O acțiune neglijentă poate provoca vătămări grave într-o fractiune de secundă.
4) Utilizarea și îngrijirea sculei electrice
a) Nu forțați scula electrică. Folosiți scula adecvată pentru aplicatia dvs.
Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată.
b) Nu folosiți scula electrică în cazul în care întrerupătorul nu își îndeplinește funcția de pornire și oprire.
Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate.
c) înainte de a face orice fel de reglaje, de a schimba accesoriiile și de a depozita sculele electrice, scoateți ștecărul din priză și/sau scoateți setul de accumulatori din sculă, dacă este detașabil.
Aceste măsuri preventive de siguranță reduc riscul pornirii accidentale a sculei electrice.
d) Depozitați sculele electrice neutilizate departe de zona de acțiune a copiilor și nu lăsați persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucțiuni să folosească scula electrică.
Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiti.
Română
e) Întrețineți sculele electrice și accesoriiile. Verificați alinierea și prinderea pieselor mobile, ruperea pieselor precum și orice alte aspecte care ar putea să influențeze funcționarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceți-o la reparat.
Multy accidente sunt provocate de scule electrice întreținute necorespunzător.
f) Păstrați elementele de tăiere curate și ascuțite. Elementele de tăiere bine întreținute și cu muchiile de tăiere bine ascuțite sunt mai ușor de controlat și este mai puțin probabil să se agațe.
g) Folosiți scula electrică, accesoriiile și vârfurile etc. în conformitate cu prezentele instrucțiuni, luând în considerare condițiile de lucru și operatiunile ce urmează a fi efectuate.
Folosirea sculei electrice pentru alte operaț iuni decât cele prevăzute poate avea ca efect apariția unor situații periculoase.
h) Mențineți mânerele și suprafețele de prindere uscate, curate și ferite de ulei și unsoare.
Mânerele și suprafețele de prindere alunecoase nu permit manipularea și controlul sculei în condiții de siguranță în situații neașteptate.
5) Utilizarea și întreținerea sculelor cu acumulatori
a) Încărcati numai cu încărcătorul indicat de producător.
Un încărcător adecvat unui anumit tip de pachet de accumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de accumulatori.
b) Folositi sculele electrice exclusiv cu tipurile de pachete de accumulatori indicate.
Folosirea unui alt tip de pachet de accumulatori poate provoca vătămări sau incendii.
c) Atunci când setul de accumulatori nu este folosit, tineți-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de accumulatori. Scurtcircuitarea terminalelor accumulatorilor poate provoca arsuri sau incendii.
d) În cazul exploatații abuzive, din acumulatori poate ieși lichid; evitați contactul cu acest lichid. În cazul unui contact accidental, spălați cu apă. În cazul contactului cu ochii, consultați un medic.
Lichidul care iese din accumulatori poate provoca iritații sau arsuri.
e) Nu utilizati un set de accumulatori sau o sculă care este deteriorat(ă) sau modificat(ă).
Este posibil ca accumulatorii deteriorați sau modificați să prezinte un comportament imprevizibil care poate duce la incendiu, explozie sau risc de vătămare.
f) Nu expuneți un set de accumulatori sau o sculă la foc sau la temperaturi excessive.
Expunerea la foc sau la temperaturi de peste 130°C poate provoca explozie.
g) Respectați toate instrucțiunile de încărcare și nu încărcați setul de acumulatori sau scula în afara intervalului de temperatură specificat în instrucțiuni.
Încărcarea necorespunzătoare sau la temperaturi în afara intervalului specifi cat poate deteriora acumulatorul și poate crește riscul de incendiu.
6) Service
a) Scula electrică trebuie reparată de o persoană calificată, folosind numai piese de schimb identice.
Astfel se asigură menținerea siguranței sculei electrice.
b) Nu reparați niciodată seturile de accumulatori deteriorați.
Repararea seturilor de accumulatori ar trebui efectuată numai de producător sau de furnizori de service autorizați.
PRECAUTIE
Tineți copiii și persoanele infirme la distanță.
Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acțiune a copiilor și a persoanelor infi rme.
AVERTISMENTE DE SIGURANTĂ MAŞINĂ DE ÎNŞURUBAT CU IMPACT CU ACUMULATOR
- Apucați scula electrică de suprafetele izolate de prindere, atunci când executați o operațiune în care accesoriiul de fi xare poate intra în contact cu cabluri ascunse.
Accesoriiile de fixare care intră în contact cu un cablu „sub tensiune“ pot pune „sub tensiune“ părțile metalice descoperite și pot electrocuta operatorul.
AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANTA
-
Aceasta este o sculă portabilă pentru înșurubarea și deșurubarea șuruburilor, buloanelor și piulițelor. Utilizați-o doar pentru aceste operațiuni.
-
Asigurați-vă că țineți scula ferm în timpul folosirii ei. Nerespectarea avertismentelor poate duce la accidente sau vătămări. (Fig. 2)
-
Pregătirea și verificarea mediului de lucru. Asigurati-vă că mediul de lucru îndeplinește toate condițiile prezentate în cadrul măsurilor de precauție.
-
Verificați cuplul real de strângere cu o cheie.
-
Opriti scula înainte de a schimba direcția de rotație. Eliberați întotdeauna întrerupătorul și așteptați ca scula să se oprească, înainte de a schimba direcția de rotație.
-
Nu atingeți niciodată componenta rotativă. Nu permiteți componentei rotative să ajungă în apropierea mâinilor dumneavoastră sau a altor părți ale corpului. Vă puteți tăia sau prinde în componenta rotativă. De asemenea, fiți atent/ă să nu atingeți componenta rotativă după ce a fost utilizată o perioadă îndelungată. E foarte fierbinte și vă puteți arde.
-
Vă rugăm utilizați atașamentele speciale, indicate în manualul de operare și catagolul HiKOKI. În caz contrar, vă puteți accidenta sau răni.
-
După instalarea bitului de antrenare, trageți puțin de el să vă asigurați că nu va ieși în timpul utilizării. Dacă manșonul de ghidare nu revine în poziția sa originală, bitul nu este instalat corect.
-
Oprirea unității după muncă neîntreruptă.
-
Motorul se poate opri în cazul în care scula este supraîncărcată. Dacă acest lucru se întâmplă, eliberați întrerupătorul sculei și eliminați cauza supraîncărcării. Evitați atingerea carcasei frontale care se poate încălzi în timpul operării continue.
-
Nu atingeti componentele din metal, acestea se înfierbântă foarte tare în timpul utilizării continue.
-
Utilizarea acumulatorului într-o atmosferă rece (sub 0 grade Celsius) poate duce uneori la slăbirea cuplului de strângere și la diminuarea randamentului. Acesta, însă, este un fenomen temporar și totul revine la normal când bateria se încălzește.
-
Nu priviți sursa de lumină direct. Vă puteți vătăma ochii. Ștergeți orice urmă de murdărie sau funingine depusă pe obiectivul becului LED cu o cârpă moale, având grijă să nu zgâriați obiectivul.
Zgârieturile de pe obiectivul becului LED pot duce la scăderea luminozității.
-
Instalați, ferm, cârligul. Dacă nu ați instalat, ferm, cârligul, vă puteți vătăma în timpul utilizării. Când alegeți să transportați scula prinsă de curea la șold, asigurați-vă că ați detașat cuțitul sculei. Nerespectarea acestei indicații poate avea ca rezultat vătămarea neașteptată.
-
Utilizați întotdeauna scula și accumulatorul la temperaturi între -5°C și 40°C.
-
Încărcați acumulatorul întotdeauna la temperatura mediului înconjurător, de 0°C–40°C.
-
Nu permiteți pătrunderea materiilor străine în orificiul pentru conectarea accumulatorului.
-
Nu demontați niciodată accumulatorul sau încărcătorul.
-
Nu scurtcircuitați niciodată acumulatorul. Scurtcircuitarea acumulatorului va produce un curent electric puternic și acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.
-
Nu aruncați acumulatorul în foc. Dacă acumulatorul este ars, acesta poate exploda.
-
Aduceți acumulatorul la magazinul de la care a fost cumpărat de îndată ce durata de viață a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncați acumulatorul consumat.
-
Nu introduceți obiecte în fantele de ventilație ale încărcătorului. Introducerea obiectelor de metal sau inflamabile în fantele de ventilație ale încărcătorului va duce la pericol de șoc electric sau deteriorarea încărcătorului.
-
Nu utilizati încărcătorul în mod continuu. Când s-a finalizat o încărcare, lăsați încărcătorul să stea timp de circa 15 minute, înainte de următoarea încărcare a unui accumulator.
-
Asigurati-vă că accumulatorul este aplicat corect. Dacă prezintă joc, ar putea cădea și produce un accident.
-
Nu utilizați produsul dacă scula sau bornele acumulatorului (asamblarea acumulatorului) sunt deformate.
Instalarea accumulatorului poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.
- Păstrați terminalele sculei (asamblarea accumulatorului) fără span și praf.
○ Inainte de utilizare, asigurați-vă că nu s-au colectat șpan și praf în zona bornelor.
În timpul funcționării, încercați să evitați căderea șpanului sau prafului de pe sculă pe accumulator.
○ La întreruperea operațiunii sau după utilizare, nu lăsați scula într-o zonă în care aceasta poate fi expusă la cădere de șpan sau praf.
Nerespectarea acestei indicații poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.
PRECAUTII REFERITOARE LA ACUMULATORUL LITIU-ION
Pentru prelungirea duratei de viață, accumulatorul litiu-ion este echipat cu o protectie pentru oprirea furnizării de energie.
In situațiile 1 la 3 descrise mai jos, atunci când folosiți aparatul, chiar dacă acționați întrerupătorul, motorul se poate opri. Aceasta nu este o defectiune, ci un rezultat al funcției de protectie.
- Atunci când acumulatorul este descărcat, motorul se oprește.
În această situație încărcați imediat accumulatorul.
-
În situația suprasolicitării aparatului, motorul se poate opri. În această situație, eliberați întrerupătorul și îndepărtați cauza suprasolicitării. După aceasta, puteți folosi din nou aparatul.
-
În situația supraîncălzirii accumulatorului în timpul lucrului, alimentarea aparatului de la accumulator se poate întrerupe. În această situație, încetați să mai utilizați accumulatorul și lăsați-l să se răcească. După aceasta, puteți folosi din nou aparatul.
Mai mult, vă rugăm să acordați atenție următoarelor avertismente și indicații privind precauția.
AVERTISMENT
Pentru a împiedica apariția scurgerilor la accumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectați următoarele măsuri de precauție.
- Asigurați-vă că pe accumulator nu se strânge șpan și nici praf.
O În timpul lucrului, asigurați-vă că pe accumulator nu cade șpan și nici praf.
O Asigurati-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe accumulator.
Nu depozitați un accumulator nefolosit într-un loc expus la span și la praf.
Înainte de a depozita un accumulator, îndepăratai de pe acesta toate urmele de șpan și de praf și nu depozitați acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).
-
Nu găuriți acumulatorul cu obiecte ascuțite cum ar fi cuiele, nu îl loviți cu ciocanul, nu călcați pe el, nu îl aruncați și nu îl supuneți unor șocuri fizice puternice.
-
Nu utilizati un accumulator care pare deteriorat sau care este deformat.
-
Nu folositi accumulatorul cu polaritatea inversată.
-
Nu îl conectați direct la sursele de energie electrică sau la brichetele electrice ale masinilor.
-
Nu folosiți acumulatorul în alte scopuri decât cele indicate.
-
În cazul în care accumulatorul nu se încarcă după trecerea timpului de încărcare specificat, încetați imediat să îl mai încărcați.
-
Nu expuneți acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceți într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.
-
Tineți-l departe de flacără imediat ce observați scurgeri sau mirosuri neplăcute.
-
Nu îl folosiți în locuri în care se generează o puternică electricitate statică.
-
În cazul în care observați la accumulator scurgeri, mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateți-l imediat din echipament sau din încărcător și încetați să îl mai utilizați.
-
Nu scufundați acumulatorul sau nu permiteți fluidelor să curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitați acumulatorul dvs. într-un loc răcoros și uscat, departe de elemente combustibile și inflamabile. Trebuie evitate atmosferele gazoase corozive.
PRECAUTIE
- În cazul în care lichidul ce se scurge din acumulator intră în contact cu ochii, nu vă frecați la ochi și spălați-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultați imediat un medic.
În cazul în care nu faceți tratament, lichidul poate provoca probleme oculare.
- În cazul în care lichidul se scurge pe piele sau pe haine, spălați imediat cu apă proaspăță curată, cum ar fi apa de la robinet.
Există posibilitatea ca acest lucru să provoace iritarea pielii.
- În cazul în care la prima utilizare a accumulatorului detectați mirosuri neplăcute, supraîncălzire, dacă observați rugină, decolorare, deformare și/sau alte nereguli, nu folositi acumulatorul și înapoiatii-l furnizorului sau vânzătorului.
Română
AVERTISMENT
Dacă o materie străină, cu proprietăți conductive, intră în terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectați cu strictețe următoarele reguli când depozitați acumulatorul cu litiu ion.
Nu introduceti reziduuri cu proprietati conductive, cuie sau sârme de oțel și cupru în cutia pentru depozitare.
○ Pentru a preveni scurtcircuitarea, încărcați acumulatorul în sculă sau aplicați ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul.
DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION
Când transportați un accumulator litiu-ion, vă rugăm să respectați următoarele instrucțiuni.
AVERTISMENT
Notificați compania transportatoare că un pachet conține un acumulator litiu-ion, informați compania cu privire la puterea sa de ieșire și respectați instrucțiunile companie transportatoare atunci când aranjați un transport.
○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt considerați ca făcând parte din categoria de clasificare a materialelor periculoase și vor necesita proceduri de aplicare speciale.
○ Pentru transportul în străinătate, trebuie să respectați legea internațională, precum și regulile și reglementările țării de destinație.


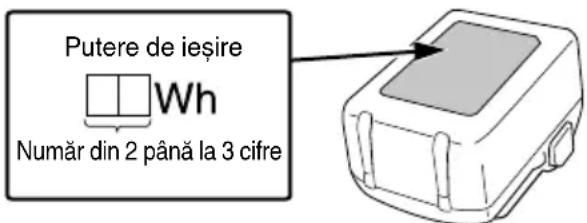

Putere de ieşire Wh Număr din 2 până la 3 cifreDENUMIRI COMPONENTE (Fig. 1–Fig. 11)
| 1 | Carcasă ciocan Clapetă de închidere | |
| 2 | Bucșă de ghidare Lampațmartor | |
| 3 | Lumină LED Bit de antrenăre | |
| 4 | Comutator declanșator | 13 Panoul de afi șaj |
| 5 | Accumulator | 14 Comutator indicator de încărcare a accumulatorului |
| 6 | Mâner | 15 Indicator luminos acumulator rămas |
| 7 | Buton de comandă Cărțio | |
| 8 | Motor Șurub | 17 |
| 9 | Carcasă Șanț | 18 |
SIMBOLURI
AVERTISMENT
În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asigurați-vă că înțelegeti semnificația acestora.
 | WH18DA: Maşină de înşurubat cu impact cu accumulator |
 | Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. |
 | Numai pentru țările membre UE Nu aruncați această sculă electrică împreună cu deșeurile menajere!În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislațiile naționale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător. |
 | Curent continuu |
| V | Tensiune nominală |
| n_0 | Viteză la mers în gol |
| min-1 | Oscilații pe minut |
 | Şurub mic |
 | Bulon standard |
 | Bulon pentru tensiune înaltă |
| MT | Cuplu de strângere (maxim) |
 | Dimensiune hexagonală acț. |
 | Greutate*(Conform Procedura EPTA 01/2014) |
 | Deconectați acumulatorul |
 | Pornire |
 | Oprire |
 | Rotație în sensul acelor de ceasornic |
 | Rotație contrară acelor de ceasornic |
* În funcție de accumulatorul atașat. Greutatea cea mai mare este măsurată cu BSL36B18 (se vinde separat).
Accumulator
 | Întrerupător indicator de încărcare a acumulatorului |
 | Luminează;Acumulatorul este încărcat peste 75%. |
 | Luminează;Acumulatorul este încărcat între 50%-75%. |
| Luminează;Acumulatorul este încărcat între 25%-50%. | |
| Luminează;Acumulatorul este încărcat mai puțin de 25%. | |
| Clipește;Acumulatorul este aproape descărcat.Reîncărcați acumulatorul cât mai curând posibil. | |
| Clipește;Furnizarea de energie este oprită datorită temperaturii ridicate. Îndepărtați acumulatorul din sculă și lăsați-l să se răcească complet. | |
| Clipește;Furnizarea de energie este suspendată din cauza unei avari i sau a unei defectiuni. Problema ar putea fi acumulatorul așa că vă rugăm să contactați distribuitorul dvs. |
NOTĂ
Pentru a preveni consumarea accumulatorului cauzată de faptul că uitați să stingeți lumina LED, lumina se stinge automat în aproximativ 3 secunde.
ACCESORII STANDARD
Pe lângă unitatea principală (1), pachetul conține și accesoriiile enumerate la pagina 160.
Accesoriiile standard sunt supuse modificărilor fără notificare prealabilă.
APLICATII
○ Înșurubarea și îndepărtarea șuruburilor mecanice, șuruburilor pentru lemn și șuruburilor pentru tablă, etc.
SPECIFICATII
Specificatiile acestei mașini sunt enumerate în tabelul de la pagina 160.
NOTĂ
Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.
ÎNCĂRCARE
Înainte de a utiliza scula electrică, încărcați accumulatorii după cum urmează.
-
Conectați cablul de alimentare al încărcătorului la priză. Când conectați stecărul încărcătorului la o priză, lampa indicatoare va clipi în culoarea roșie (la interval de o 1 secundă).
-
Introduceți acumulatorul în încărcător. Introduceți corect acumulatorul în încărcător, conform Fig. 4.
-
Încărcare Atunci când introduceți în încărcător un accumulator, încărcarea va fi inițializată iar lampa indicatoare se va aprinde în mod constant în culoarea rosie.
Atunci când acumulatorul se încarcă complet, lampa indicatoare va clipi în culoare roşie. (La intervale de 1 secundă) (Vezi Tabelul 1)
- Semnificatiilelămpii indicatoare Semnificatiile lămpii indicatoare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a accumulatorului.
Tabelul 1
| Semnificațiile lămpii indicatoare (ROȘIE) | ||
| Înainte de încărcare | Pornire/Oprire la intervale de 0,5 sec. [IMAGE] | Conectat la sursa de alimentare |
| În timpul încărcării | Luminează în mod continuu [IMAGE] | — |
| La încărcare completă | Pornire/Oprire la intervale de 0,5 sec. [IMAGE] | — |
| Așteptare supraîncălzire | Luminează timp de 1 sec. la intervale de 0,5 sec. [IMAGE] | Acumulator supraîncălzit. Încărcare imposibilă. (Încărcarea va începe după ce accumulatorul se răcește) |
| Încărcarea nu se poate efectua | Pornire/Oprire la intervale de 0,1 sec. [IMAGE] | Defecțiune la accumulator sau la încărcător |
- Referitor la temperaturile și timpul de încărcare a accumulatorului.
Temperaturile și timpul de încărcare vor fi prezentate în Tabelul 2
Tabelul 2
| Încărcător | UC18YKSL | |
| Acumulator | ||
| Tensiune de încărcare V 14,4–18 | ||
| Tip de accumulator kg 0,35 | ||
| Temperaturi la care accumulatorul poate fi reîncărcat | 0°C–50°C | |
| Timp încărcare pentru capacitate accumulator, aprox. (la 20°C) | ||
| 1,5 Ah | min | 40 |
| 2,0 Ah | min | 60 |
| 2,5 Ah | min | 75 |
| 3,0 Ah | min | 90 |
| 4,0 Ah | min | 120 |
| 5,0 Ah | min | 150 |
| 6,0 Ah | min | 180 |
| 8,0 Ah | min | 240 |
| Număr celule accumulator | 4–10 | |
NOTĂ
Timpul de încărcare poate varia în funcție de temperatură și de tensiunea sursei de alimentare.
PRÉCAUTIE
Când încărcătorul acumulatorului a fost utilizat neîntrerupt, acesta se supraîncălzește, cauzând defectiuni. După efectuarea încărcării, așteptați 15 minute până la următoarea încărcare.
Română
-
Deconectați stecărul de la priză.
-
Tineți ferm încărcătorul și scoateți acumulatorul. NOTĂ
Asigurați-vă că scoateți acumulatorul din încărcător și apoi depozitați-l.
Cu privire la descărcarea electrică în caz de acumulatori noi etc.
Întrucât substanța chimică din interiorul accumulatorilor noi și a accumulatorilor care nu au fost folositi o perioadă lungă de timp nu este activă, descărcarea electrică poate fi scăzută la prima și a doua lor folosire. Acesta este un fenomen temporar și perioada normală de încărcare va fi restabilită după încărcarea accumulatorilor de 2–3 ori.
Ce puteți face pentru prelungirea duratei de viață a accumulatorilor.
(1) Reîncărcați acumulatorii înainte să se consume complet. Când simții că scula nu mai are putere, nu o mai folositi și reîncărcați acumulatorul. Dacă veți continua să folositi scula și curentul electric se consumă, acumulatorul se poate deteriora, astfel scurtându-i-se durata de viață.
(2) Evitați reîncărcarea la temperaturi înalte.
Un acumulator reîncărcabil este fierbinte imediat după utilizare. Dacă un astfel de acumulator este reîncărcat imediat după utilizare, substanța chimică din el își va pierde proprietățile și durata de viață a accumulatorului se va scurta. Lăsați acumulatorul să stea puțin și reîncărcați-l după ce s-a răcit.
PRECAUTIE
O Dacă acumulatorul este încărcat cât timp este încălzit, din cauză că a fost lăsat o perioadă lungă de timp într-un loc expus la lumina directă a soarelui sau pentru că acumulatorul tocmai a fost folosit, lampa de control a încărcătorului se aprinde timp de 1 secundă, se oprește timp de 0,5 secunde (se stinge după 0,5 secunde). Într-un astfel de caz, lăsați mai întâi acumulatorul să se răcească, apoi începeti încărcarea.
○ Când lampa indicatoare pâlpâie (la intervale de 0,2 secunde), verificați dacă în conectorul încărcătorului există corpuri străine și îndepărtați-le. În cazul în care nu există corpuri străine, este posibil ca accumulatorul sau încărcătorul să se fi defectat. Duceți-l la o unitate de service autorizată.
O Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confirma că accumulatorul încărcat a fost scos, așteptați minimum 3 secunde înainte de a-l reinsera pentru a continua încărcarea. Dacă accumulatorul este reinserat înainte de trecerea a 3 secunde, accumulatorul nu poate fi încărcat corespunzător.
○ Dacă lampa indicatoare nu pâlpâie în culoarea roșie (la fiecare secundă) chiar dacă cablul încărcătorului este conectat la curent, indică faptul că circuitul de protecție a încărcătorului poate fi activat.
Deconectați cablul sau fișa de la curent și reconectați-o după aproximativ 5 minute. Dacă această operațiune nu face ca lampa indicatoare să clipească în culoarea roșie (la fiecare secundă), vă rugăm duceți încărcătorul la o unitate service autorizată de HiKOKI.
ASAMBLARE ŞI OPERARE
| Acțiune | Figură | Pagină |
| Scoaterea și introducerea accumulatorului | 3 | 2 |
| Încărcare | 4 | 2 |
| Cum se folosește Ledul | 5 | 2 |
| Montarea bitului | 6 | 2 |
| Schimbarea direcției de rotație | 7 | 3 |
| Utilizarea întrerupătorului | 8 | 3 |
| Indicator încărcare accumulator | 10 | 3 |
| Montarea și demontarea cârligului (se vinde separat) | 11 | 3 |
| Selectarea accesoriiilor | — | 161 |
SEMNALE DE AVERTIZARE ALE BECULUI LED
Acest produs este prevăzut cu funcții care sunt desemnate să protejeze instrumentul însuși precum și acumulatorul. Dacă sunt declanșate oricare dintre funcțiile de siguranță în timpul operării, becul LED va clipi conform descrierii din Tabelul 3. Când sunt declanșate oricare dintre funcțiile de siguranță, îndepărtați imediat degetul de pe comutator și urmați instrucțiunile descrise în acțiunile de corectare. (Fig. 9)
Tabelul 3
| Functie de Siguranță | Afișaj Bec LED | Acțiune de Corectare |
| Protectie la suprasarcină | Aprins 0,25 secunde/stins 0,25 secunde | Eliminați cauza suprasarcinii. |
| Protectie la joasă tensiune | Reîncărcați acumulatorul. |
ÎNTRETINERE ŞI VERIFICARE
1. Inspectarea bitului de antrenare
Utilizarea unui bit rupt sau cu vârful tocit este periculoasă, deoarece acesta poate aluneca. Înlocuiti-l.
2. Inspectarea şuruburilor de asamblare
Inspectați cu regularitate toate șuruburile de asamblare și asigurați-vă că sunt fixate corespunzător. Dacă există șuruburi care nu sunt fixe, fixați-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.
3. Întreținerea motorului
Bobina motorului este componenta principală a sculei electrice. Aveți grijă să nu deteriorați bobina și/sau să nu o udați cu ulei sau apă.
4. Inspectarea bornelor (sculă și accumulator)
Verificați pentru a vă asigura că șpanul și praful nu au fost colectate pe borne.
Ocazional verificați înainte, în timpul și după operare.
PRECAUTIE
Îndepărtati orice span sau praf care s-ar fi putut colecta pe borne.
Nerespectarea acestei indicatii ar putea avea ca rezultat defectarea sculei.
5. Curățarea exteriorului
Dacă autofiletanta este murdară, ștergeți-o folosind o cârpă uscată sau una înmuiată într-o soluție de apă cu săpun. Nu folosiți solventi pe bază de clor, benzină și nici diluanți, deoarece aceștia topesc masele plastice.
6. Depozitare
Depozitați autofiletanta și accumulatorul într-un loc în care temperatura este sub 40°C și nu lăsați produsul la îndemâna copiilor.
NOTĂ
Depozitarea accumulatorilor litiu-ion.
Asigurați-vă că accumulatorii litiu-ion au fost complet încărcați înainte de a-i depozita.
Depozitarea prelungită (3 luni sau mai mult) a accumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanței, la reducerea semnificativă a timpului de utilizare a accumulatorilor sau poate face accumulatorii incapabili să stea încărcați.
Cu toate acestea, timpul de utilizare a accumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea accumulatorilor în mod repetat, de două până la cinci ori.
Dacă durata de folosire a accumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbați acumulatorii.
PRECAUTIE
Pe durata folosirii și a operațiunilor de întreținere a mașinii trebuie respectate reglementările și standardele naționale privind securitatea.
Notă importantă pentru bateriile uneltelor HiKOKI cu accumulatori
Utilizați întotdeauna accumulatori originali. Nu garantăm siguranța și performanța uneltei dacă se utilizează alți acumulatori decât cei recomandați sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părți interne).
GARANTIE
Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifice țării. Această garanție nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveți reclamații, vă rugăm să trimiteți scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANȚIE care se găsește la finalul prezentelor Instrucțiuni de utilizare, la o unitate service autorizată de HiKOKI.
Informații privind nivelul de zgomot transmis prin aer și nivelul de vibrații
Valorile măsurate au fost determinate în conformitate cu EN62841 și sunt declarate conforme cu ISO 4871.
Nivelul tipic al puterii sonore ponderate A: 101,3 dB (A) Nivelul tipic al presiunii sonore ponderate A: 90,3 dB (A) Incertitudine K: 3 dB (A).
Purtați protectie auditivă.
Valorile totale ale vibrațiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841.
Impactul strângerii elementelor de fixare, la capacitatea maximă a sculei:
Valoare emisie vibratii a_h = 7,1 m/s ^2
Incertitudine K = 1,5 m/s ^2
Valoarea totală declarată a vibrațiilor și valoarea declarată a emisiei de zgomot au fost măsurate în conformitate cu o metodă standard de testare și pot fi utilizate pentru compararea unei scule cu alta.
Acestea pot fi utilizate și ca o evaluare preliminară a expunerii.
AVERTISMENT
○ Vibrațiile și emisia de zgomot în timpul folosirii efective a sculei electrice pot diferi de valorile totale declarate, în funcție de modurile în care este utilizată scula, în special de ce tip de piesă de prelucrat este procesată; și
Identificați măsuri de siguranță ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiții reale de utilizare (ținând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcționare suplimentar la pornirea sculei).
NOTĂ
Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.
SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRIČNA ORODJA
OPOZORILO
Preberite vsa varnostna opozorila, navodila, slikovne prikaze in specifi kacije, ki so priložena orodju.
