HD 13/18-4 S ST Classic - Spălător cu presiune Kärcher - Manual de utilizare gratuit

Tip de produs	Curățător de înaltă presiune
Marcă	Kärcher
Model	HD 13/18-4 S ST Classic
Alimentare electrică	400 V / 3 faze / 50 Hz
Putere conectată	8,8 kW
Presiune de serviciu (duză standard)	18 MPa
Debit de apă	21,67 l/min
Temperatura maximă de alimentare	60 °C
Dimensiuni (L × l × h)	720 × 522 × 418 mm
Greutate operațională	54,4 kg
Tip de protecție	IPX5
Funcții principale	Înaltă presiune, joasă presiune cu detergent, reglare presiune/debit
Sistem de racordare	EASY!Lock
Dispozitive de siguranță	Presostat, supapă de recirculare, protecție termică motor
Întreținere și mentenanță	Schimbare ulei pompă la fiecare 500 h, curățare filtru fin săptămânal
Tip ulei pompă	Ulei motor SAE 15W-40, 0,65 l
Nivel de putere acustică	91 dB(A)

Întrebări frecvente - HD 13/18-4 S ST Classic Kärcher

Ce tipuri de lucrări pot efectua cu Kärcher HD 13/18-4 S ST Classic?

Acest curățător de înaltă presiune este conceput pentru curățarea suprafețelor exterioare (fațade, terase, unelte de grădină) și a obiectelor (mașini, vehicule, clădiri) cu sau fără detergent.

Cum se racordează aparatul la alimentarea cu apă?

Racordați un furtun de alimentare la racordul de apă al aparatului. Deschideți alimentarea cu apă. Pentru aspirarea dintr-un rezervor, utilizați furtunul de aspirație cu filtru furnizat. Respectați valorile limită ale apei (pH 6,5-9,5, conductivitate <2000 µS/cm etc.).

Ce tip de detergent să folosesc?

Folosiți exclusiv detergenți aprobați Kärcher. Respectați dozele și timpii de acțiune. Pentru mediu, utilizați detergenții cu moderație.

Cum se purjează aparatul înainte de prima utilizare?

Deșurubați duza de înaltă presiune, lăsați aparatul să curgă până când nu mai apar bule de aer, apoi opriți și reînșurubați duza. Dacă este necesar, repetați de mai multe ori.

Ce trebuie făcut în caz de scurgere de apă la nivelul pompei?

O scurgere de 3 picături pe minut este admisibilă. Dacă depășește, contactați serviciul post-vânzare Kärcher. Verificați și starea filtrului fin și a racordurilor.

Cum se întreține filtrul fin?

Închideți alimentarea cu apă, deșurubați piulița de racord, scoateți filtrul fin și clătiți-l cu apă curată sau suflați-l cu aer comprimat. Puneți la loc și strângeți manual. Efectuați această operațiune în fiecare săptămână.

Când și cum se schimbă uleiul de la pompa de înaltă presiune?

La fiecare 500 de ore de funcționare sau cel puțin o dată pe an. Scoateți aparatul de sub tensiune, lăsați-l să se răcească, puneți un recipient sub șurubul de golire, deșurubați, goliți, înlocuiți garnitura, reînșurubați și umpleți cu ulei de motor SAE 15W-40 (0,65 l).

Pot folosi o rețea de conducte fixă pentru racordarea la înaltă presiune?

Da, dar respectați directivele naționale (VDMA 24416). Utilizați un furtun de înaltă presiune între aparat și rețea și montați o duză adecvată pentru a compensa pierderile de sarcină. Diametrul minim al furtunului este DN 8 (1/4").

Ce trebuie făcut dacă aparatul nu pornește?

Verificați cablul de alimentare, tensiunea și protecția termică (lăsați să se răcească 15 min). Dacă problema persistă, contactați serviciul post-vânzare. Nu încercați să reparați singur componentele electrice.

Cum se depozitează aparatul iarna?

Goliți complet apa din aparat și accesorii. Utilizați un antigel pe bază de glicol dacă încăperea nu este ferită de îngheț. Depozitați ferit de îngheț. Pentru clătirea cu antigel, pompați antigelul prin alimentarea cu apă și acționați trăgaciul maximum 1 minut.

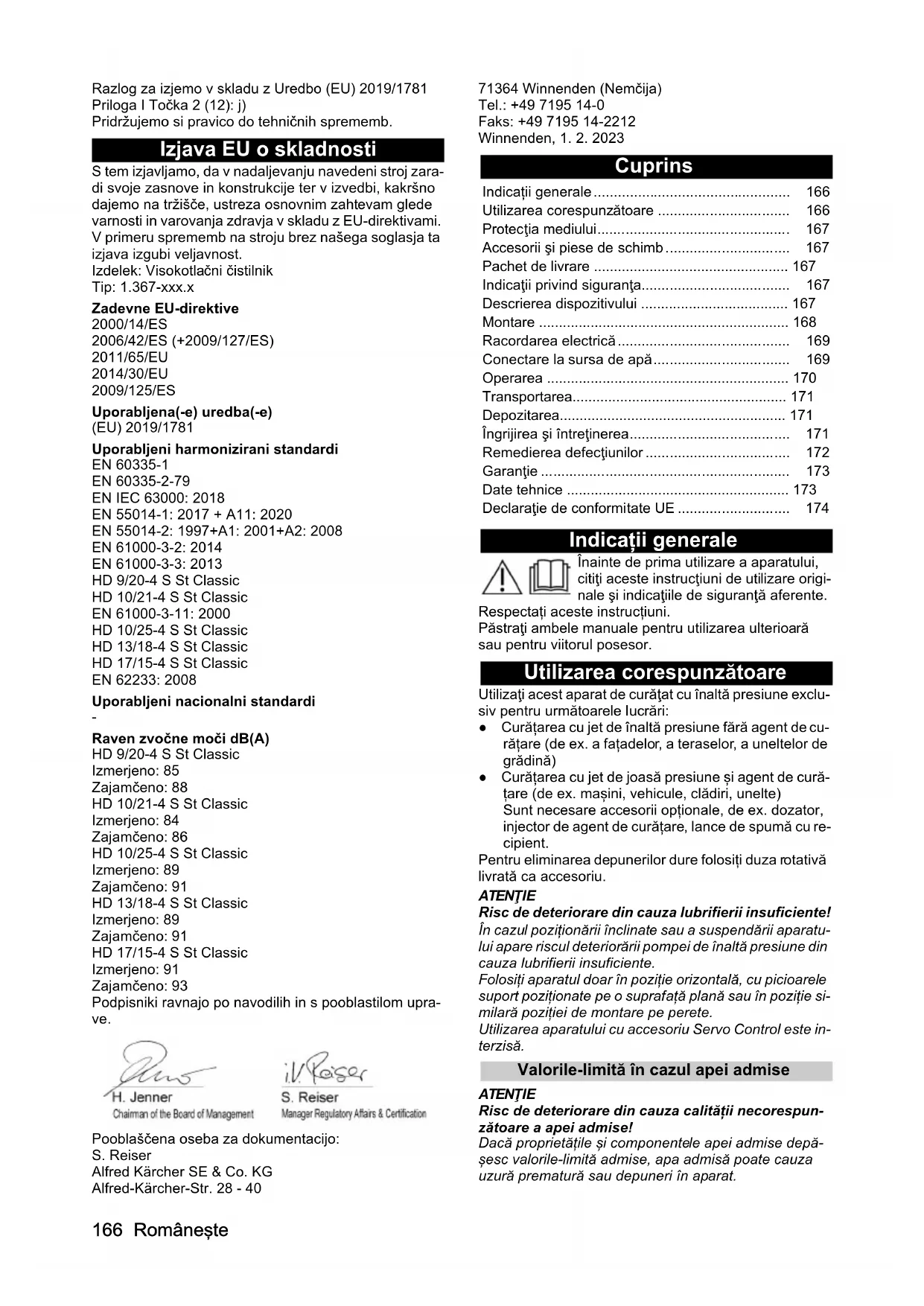

MANUAL DE UTILIZARE HD 13/18-4 S ST Classic Kärcher

Utilizarea corespunzătoare 166

Protectia mediului.... 167

Accesorii și piese de schimb.... 167

Pachet de livrare 167

Indicații privind siguranța.... 167

Descrierea dispozitivului 167

Montare 168

Racordarea electrică 169

Conectare la sursa de apă.... 169

Operarea 170

Transportarea.... 171

Depozitarea.... 171

Îngrijirea și întreținerea.... 171

Remedierea defectiunilor 172

Garantie 173

Date tehnice 173

Declaratie de conformitate UE 174

Indicatii generale

Înainte de prima utilizare a aparatului, citiți aceste instrucțiuni de utilizare originale și indicațiile de siguranță aferente.

Respectati aceste instructiuni.

Păstrați ambele manuale pentru utilizarea ulterioară sau pentru viitorul posesor.

Utilizarea corespunzătoare

Utilizați acest aparat de curățat cu înaltă presiune exclusiv pentru următoarele lucrări:

- Curățarea cu jet de înaltă presiune fără agent de curățare (de ex. a fațadelor, a teraselor, a uneltelor de grădină)

- Curățarea cu jet de joasă presiune și agent de curățare (de ex. mașini, vehicule, clădiri, unelte) Sunt necesare accesorii opționale, de ex. dozator, injector de agent de curățare, lance de spumă cu recipient.

Pentru eliminarea depunerilor dure folositi duza rotativă livrată ca accesoriu.

ATENTIE

Risc de deteriorare din cauza lubrifierii insuficiente! În cazul poziționării înclinate sau a suspendării aparatului apare riscul deteriorării pompei de înaltă presiune din cauza lubrifierii insuficiente.

Folosiți aparatul doar în poziție orizontală, cu picioarele suport poziționate pe o suprafață plană sau în poziție similară poziției de montare pe perete.

Utilizarea aparatului cu accesoriu Servo Control este interzisă.

Valorile-limită în cazul apei admise

ATENTIE

Risc de deteriorare din cauza calității necorespun- zătoare a apei admise!

Dacă proprietățile și componentele apei admise depășesc valorile-limită admise, apa admisă poate cauza uzură prematură sau depuneri în aparat.

Folosiți doar apă de alimentare curată (la fel și în cazul apei de reciclare), ale cărei proprietăți și componente se încadrează în limitele admise.

În cazul apei de alimentare sunt valabile următoarele valori-limită:

• Valoare pH: 6,5-9.5
- Conductivitate electrică: Conductivitate apă curată + 1.200 µS/cm, conductivitate maximă 2.000 µS/cm
- Substanțe cu posibilitate de sedimentare (volum mostră 1 l, perioadă de decantare 30 de minute): < 0,5 mg/l
- Substanțe cu posibilitate de filtrare: < 50 mg/l, fără substanțe abrazive
• Hidrocarburi: < 20 mg/l
- Cloruri: < 300 mg/l
• Sulfati: < 240 mg/l
• Calciu: < 200 mg/l
- Duritate totală: < 28°dH, < 50°TH, < 500 ppm (mg CaCO₃/l)
• Fier: < 0,5 mg/l
• Mangan: < 0,05 mg/l
- Cupru: < 2 mg/l
- Clor activ: < 0,3 mg/l
• Fără mirosuri neplăcute

Protectia mediului

Materialele de ambalare sunt reciclabile. Asigu-rați-vă de eliminarea ecologică a ambalajului.

Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau a eliminării

necorespunzătoare, pot periclita sănătatea și mediul în-conjurător. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Este interzisă eliminarea cu deșeurile menajere a aparatelor marcate cu acest simbol.

Observații referitoare la materialele conținute (RE-ACH)

Informații actuale referitoare la materialele conținute sunt disponibile la adresa: www.kaercher.de/REACH

Accesorii și piese de schimb

Utilizați numai accesorii originale și piese de schimb originale; ele asigură funcționarea în siguranță și fără avari i a aparatului.

Informații despre accesorii și piesele de schimb se găsesc la adresa www.kaercher.com.

Pachet de livrare

La despachetare, verificați dacă conținutul pachetului este complet. Informați imediat distribuitorul dacă lipsesc părți componente sau dacă intervin defectiuni la transport.

Indicații privind siguranța

• Înainte de prima punere în funcțiune a aparatului, citiți neapărat indicatiile de siguranță 5.951-949.0.
• Respectați prevederile naționale referitoare la jetul de lichid.
• Respectați prevederile naționale referitoare la protecția împotriva accidentelor. Jeturile de lichid trebuie verificate cu regularitate. Rezultatul încercării trebuie documentat în scris.
• Nu modificați aparatul sau accesoriiile.

Simboluri pe aparat

Aparatul nu trebuie conectat direct la rețeaua publică de apă potabilă.

Nu îndreptați jetul de înaltă presiune spre alte persoane, animale, echipamente electrice aflate în funcțiune sau spre aparat. Protejați aparatul de îngheț.

Dispositive de siguranță

△PRECAUTIE

Dispositive de siguranță care lipsesc sau care au fost modificate

Dispositivele de siguranță au drept scop protecția dvs. Nu modificați și nu ignorați niciodată dispositivele de siguranță.

Dispositivele de siguranță sunt setate și sigilate din fabrică. Setările sunt efectuate numai de serviciul de asistență clienti.

Comutator de presiune

În cadrul eliberării manetei de acționare de pe pistolul de înaltă presiune, comutatorul de presiune oprește pompa de înaltă presiune, iar jetul de înaltă presiune se oprește.

Dacă maneta de acționare este acționată, pompa pornește din nou.

Supapă de preaplin

Când se reduce cantitatea de apă prin reglarea presiunii și a debitului, supapa cu limitator de debit se deschide și o parte din apă curge înapoi către zona de intrare a pompei.

Întrerupător de protecție a motorului

Dacă consumul de curent este prea mare, întrerupătorul de protecție a motorului oprește aparatul.

Contactul de protectie a bobinajului

Contactul de protectie a bobinajului de la bobinajul motorului mecanismului de actionare a pompei opreşte motorul în caz de suprasarcină termică.

Descrierea dispozitivului

Prezentarea generală a aparatului

Figura A

① Piuliță olandeză
② Duză de înaltă presiune
③ Teava de pulverizare EASY!Lock Classic
④ Pistolul de înaltă presiune EASY!LOCK Classic
5 Blocare de siguranță
⑥ Clapetă de blocare
⑦ Furtunul de înaltă presiune EASY!Lock Classic
⑧ Comutatorul aparatului
⑨ Cadrul aparatului
⑩ Reglarea presiunii/cantității
⑪ Racord de înaltă presiune EASY!Lock
12 Racord de alimentare cu apă
⑬ Priză de rețea
⑭Cablu de rețea

⑮ Picion suport (4 bucăți)
16 Afişaj pentru nivelul de ulei
⑰ Șurub de scurgere a uleiului
⑱ Buclă suspendată
⑲ Filtru fin
20Dop
②1 Compartiment pentru accesorii
22 Placă de identificare (pompă de înaltă presiune)
23 Jojă de ulei cu supapă de dezaerare
24 Placa de identificare (aparat)

Cod de culori

• Elementele de operare pentru procesul de curățare sunt de culoare galbenă.
• Elementele de operare pentru întreținere și service sunt de culoare gri deschis.

Montare

Racordarea sau montarea aparatului

Aparatul poate fi montat pe perete sau poate fi poziționat pe picioarele suport.

Montaj pe perete

△PERICOL

Pericol de moarte și de deteriorare din cauza căderii aparatului!

În cazul căderii aparatului apare riscul suferirii de leziuni fatale sau de pagube materiale.

Montați aparatul numai pe pereți adecvați și cu capacitate portantă corespunzătoare.

În cazul depozitării aparatului acordați atenție greutății acestuia. Folosiți echipamente de ridicare adecvate sau solicitați ajutor.

Utilizați mijloace de fixare adecvate și asigurați o montarea profesionistă.

În cazul în care aveți îndoieli, vă rugăm apelați la o persoană cu cunoștințe profesionale corespunzătoare.

ATENTIE

Expunerea la îngheț poate cauza deteriorarea aparatului!

Drenarea incompletă a aparatului poate cauza deteriorarea acestuia în caz de expunere la îngheț.

Evitați expunerea aparatului la îngheț.

Folosiți sau depozitați aparatul în spații închise, protejate împotriva înghețului.

Drenați complet aparatul și accesoriiile înainte de depozitare.

1. Verificați capacitatea portantă a peretelui, ținând cont de greutatea aparatului, consultați capitolul Date tehnice.
2. Verificați condițiile de spațiu, ținând cont de dimensiunile aparatului și de spațiile libere corespunzătoare pe toate laturile, consultați capitolul Date tehnice.
3. Selectați mijloacele de fixare adecvate și montați aparatul orizontal, pe un perete vertical.

Pentru dimensiunile și distanțele urechilor de suspendare consultați schița.

Figura E

Aparatul poziționat pe picioarele suport

1. Plasați aparatul pe o suprafață plană, orizontală și solidă, pe cele 4 picioare suport.

Racordarea părții de înaltă presiune la o rețea de conducte fixate

Indicatie

Pe durata instalării asigurați respectarea prevederilor naționale aplicabile în cazul sistemelor de curățare cu înaltă presiune.

Pe durata instalării acționați conform specificațiilor menționate în Directiva VDMA 24416 „Dispositive de curățare sub presiune sisteme fixe de presiune înaltă; notiuni, cerințe, instalare, verificare” (editate la editura Beuth Verlag, Köln, www.beuth.de).

ATENTIE

Risc de deteriorare din cauza pierderii de presiune! Dacă pierderea de presiune din rețeaua de conducte de înaltă presiune este mai mare decât în furtunul de înaltă presiune standard de 10 m, pompa de înaltă presiune se poate deteriora din cauza suprasolicitării.

Montați o duză de înaltă presiune de dimensiuni cores-punzătoare, pentru a compensa pierderea de presiune mai mare.

1. Realizați rețeaua de conducte de instalat în stare fixă cu cât mai puține schimbări de direcție posibil.

Indicatie

Acordati atentie sectiunii transversale minime a conductelor: DN 15 (½").

1. Pentru compensarea dilatațiilor termice și cauzate de presiune realizați rețeaua de conducte folosind coliere detașabile și fixe.

ATENTIE

Risc de deteriorare din cauza vibratiilor!

Dacă aparatul este racordat cu o conductă rigidă la re-teaua de conducte de înaltă presiune, vibrațiile pot cauza deteriorarea aparatului sau a rețelei de conducte de înaltă presiune.

Racordati aparatul la rețeaua de conducte de înaltă presiune utilizând exclusiv un furtun de înaltă presiune.

1. Racordati aparatul la rețeaua de conducte folosind un furtun de înaltă presiune.

Indicatie

Acordati atenție secțiunii transversale minime a furtunu-lui de înaltă presiune:

Aparat ∅ minim al furtunului de înaltă presiune cu lățime nominală (in) conformă DN
HD9/20-4 S ST Classic HD10/21-4 S ST Classic HD10/25-4 S ST Classic HD13/18-4 S ST Classic	DN 8 ( 14 ")
HD17/15-4 S ST Classic DN	10 ( 38 ")

Montarea jojei de ulei cu ventil de dezaerare

ATENTIE

Risc de deteriorare din cauza subpresiunii sau a suprapresiunii!

Dacă dopul nu este înlocuit cu joja de ulei cu ventil de dezaerare înainte de punerea în funcțiune, pompa de înaltă presiune se poate deteriora.

Înlocuiti dopul cu jojă de ulei cu ventil de dezaerare.

1. Deşurubati și eliminați dopul.

Figura B

① Dop
② Jojă de ulei cu supapă de dezaerare

1. Înşurubați și fixați joja de ulei cu ventil de dezaerare.

Verificați/corectați nivelul de ulei al pompei de înaltă presiune

ATENTIE

Risc de deteriorare din cauza lubrifierii insuficiente sau utilizării de lubrifianti necorespunzători!

O cantitate prea mică de ulei sau utilizarea de lubrifianti necorespunzători poate cauza deteriorarea pompei de înaltă presiune.

Înainte de punerea în funcțiune, asigurați-vă de faptul că nivelul de ulei din pompa de înaltă presiune este suficient și completați exclusiv cu lubrifianti corespunzători.

ATENTIE

Risc de deteriorare din cauza cantității de apă din ulei!

Dacă uleiul este lăptos, înseamnă că există apă în ulei, ceea ce va cauza deteriorarea pompei de înaltă presiune.

Dacă uleiul este lăptos, punerea în funcțiune a aparatului este interzisă.

Contactați serviciul de asistență Kärcher.

1. Poziționați aparatul pe plan orizontal și configurați, consultați capitolul Racordarea sau montarea aparatului.

Verificarea cu indicatorul de nivel de ulei a nivelului de ulei la pompa de înaltă presiune

1. Folosiți indicatorul de nivel de ulei și verificați nivelul de ulei; asigurați-vă de faptul că nivelul de ulei se situează la mijlocul vizorului. Dacă este cazul completați încet cantitatea de ulei, pentru specificații consultați capitolul Date tehnice.

Verificarea cu joja de ulei a nivelului de ulei al pompei de înaltă presiune

1. Deşurubați jojă de ulei dotată cu ventil de dezaerare și ștergeți cu o lavetă curată și fără scame.
2. Introduceti joja de ulei dotată cu ventil de dezaerare în gaură, fără să rotiți în gaură.

Figura C

1. Scoateți joja de ulei dotată cu ventil de dezaerare și citiți nivelul de ulei, asigurându-vă că acesta se în-cadrează între marcajele MIN și MAX. Dacă este cazul completați încet cantitatea de ulei, pentru specificații consultați capitolul Date tehnice.
2. După fiecare contact cu uleiul, spălați-vă bine pe mâini cu apă și săpun.

Montarea accesoriiilor

Indicatie

Sistemul EASY!Lock conectează componentele printrun filet rapid cu o singură rotație, în mod rapid și sigur.

1. Racordati teava de pulverizare la pistolul de înaltă presiune și strângeți manual piulița olandeză (EASY!Lock).

Figura D

1. Introduceți duza de înaltă presiune pe lance.
2. Montați și strângeti manual piulița olandeză (EASY!Lock).
3. Conectați furtunul de înaltă presiune la pistolul de înaltă presiune și racordul de înaltă presiune al aparatului și strângeti-le cu mâna (EASY!Lock).

Racordarea electrică

△PERICOL

Pericol de rănire din cauza electrocutării

Conectați aparatul la rețeaua electrică, utilizând un ște- căr. Este interzisă conectarea neseparabilă la rețeaua electrică. Štecărul este utilizat pentru deconectarea de la rețea.

Conectati aparatul doar la curent alternativ.

Utilizați un cablu prelungitor cu secțiune transversală suficientă (consultați capitolul „Date tehnice”).

Desfășurați complet cablul prelungitor de pe tamburul de cablu.

1. Desfășurați cablul de rețea și așezatii-1 pe podea.
2. Introduceți stecărul de rețea în priză.

Conectare la sursa de apă

Racordarea la o conductă de apă

⚠AVERTIZARE

Utilizarea fără separator de sistem constituie pericol de sănătate!

Aparatul utilizat fără separator de sistem montat în amonte constituie pericol de sănătate din cauza refulării apei poluate în rețeaua de apă potabilă.

Respectați prevederile furnizorului de apă.

Utilizarea aparatului fără separator de sistem este interzisă, în special în apropierea rețelei de apă potabilă.

Utilizați un separator de sistem de la firma KĂRCHER, sau , un separator de sistem conform EN 12729 tip BA. Apa, care curge printr-un separator de sistem este clasificată ca fiind nepotabilă.

Racordati separatorul de sistem intotdeauna la sursa de alimentare cu apă, niciodată direct la racordul de apă al aparatului.

1. Verificați dacă presiunea, temperatura și cantitatea de apă admisă, precum și dimensiunile furtunului de alimentare cu apă îndeplinesc cerințele aplicabile, consultați capitolul Date tehnice.
2. Racordati separatorul de sistem și racordul de apă al aparatului cu un furtun de alimentare cu apă.
3. Deschideti orificiul de alimentare cu apă.

Aspirarea apei din rezervoare

1. Înşurubați furtunul de aspirație cu filtru pe racordul de apă (pentru numărul de comandă al filtrului, consultați capitolul Date tehnice).
2. Aerisiți aparatul (consultați capitolul Aerisirea aparatului).

Aerisirea aparatului

1. Deşurubați duza de înaltă presiune de pe lance.
2. Lăsați aparatul să funcționeze până când apa nu mai conține bule de aer.
3. Dacă aparatul are probleme de aerisire, lăsați-l să funcționeze 10 secunde și apoi opriți-l. Repetați procesul de mai multe ori.
4. Deconectați aparatul.
5. Înşurubați duza de înaltă presiune pe lance.

Operarea

△PERICOL

Contactul cu componentele sub tensiune constituie pericol de moarte!

Utilizarea unui ștecher de rețea deteriorat, a unui cablu de rețea deteriorat sau a unui cablu prelungitor deteriorat constituie pericol de moarte prin electrocutare! Înainte de fiecare utilizare verificați dacă pot fi observate semne de deteriorare pe ștecherul de rețea, pe cablul de rețea și pe cablul prelungitor; folosiți aceste componente doar în stare tehnică potrivită.

Solicitați înlocuirea imediată a pieselor deteriorate de către o persoană cu cunoștințe de specialitate.

⚠AVERTIZARE

Pericol de rănire din cauza jetului de înaltă presiune!

În cazul aparatului defect sau al accesoriiilor defecte, respectiv în cazul instalării incorecte persistă riscul eruperii unui jet de înaltă presiune, care poate cauza leziuni grave.

Înainte de fiecare utilizare, verificați dacă aparatul și accesoriile sunt deteriorate și dacă instalația prezintă defectiuni.

Solicitați repararea imediată a oricărei deteriorări și utilizați aparatul și accesoriiile doar în stare perfectă și doar dacă sunt corect instalate.

⚠AVERTIZARE

Pericol de rănire din cauza jetului de înaltă presiune!

În cazul aparatului și accesoriiilor aflate sub presiune persistă riscul eruperii jetului de înaltă presiune, care poate cauza leziuni grave.

Țineți pistolul de înaltă presiune și țeava de pulverizare cu ambele mâini.

Fixarea trăgaciului în poziție acționată este interzisă.

Depresurizați aparatul și deconectați ștecherul de la pri-za de rețea înainte de a slăbi, demonta sau monta fur-tunul de înaltă presiune sau pistolul de înaltă presiune sau de a efectua lucrări la aparat sau la accesorii.

Împingeți în față siguranța de pe pistolul de înaltă presiune înainte de a slăbi, demonta sau monta țeava de pulverizare, duza de pulverizare sau accesoriile (de exemplu, T-Racer, lancea de spumă cu recipient).

Functionarea la înaltă presiune

Indicatie

Aparatul este dotat cu un comutator de presiune. Motorul pornește doar după acționarea trăgaciului.

1. Înainte de fiecare utilizare verificați dacă aparatul este deteriorat sau prezintă scurgeri, consultați capitolul înainte de fiecare utilizare.
2. Aduceți comutatorul aparatului în poziția „I/ON”.
3. Împingeți siguranța în spate. Pistolul de înaltă presiune este deblocat.
4. Trageti maneta de extragere.
5. Folosiți regulatorul de presiune/cantitate (+/-) și reglați presiunea de lucru și cantitatea de apă (fără trepte).

Utilizarea cu agent de curățare

⚠AVERTIZARE

Pericol de sănătate din cauza manipulării incorrecte a agentilor de curățare!

Manipularea incorectă a agenților de curățare poate constitui pericol de sănătate pentru dvs. și pentru alte persoane.

Respectați instrucțiunile de siguranță și de utilizare ale producătorilor de agent de curățare și acționați în consecință.

ATENTIE

Pericol de sănătate din cauza utilizării incorecte a agentilor de curățare!

Manipularea incorectă a agenților de curățare poate cauza deteriorarea aparatului, a accesoriiilor și a obiectelor tratate.

Utilizați numai soluții de curățat aprobate de KÄR- CHER.

Respectați instrucțiunile de siguranță și de utilizare ale producătorilor de agent de curățare și acționați în consecință.

Acordati atenție instrucțiunilor privind dozarea și timpul de actionare.

Folosiți agentul de curățare în cantități mici, în scopul protejării mediului înconjurător.

Indicatie

Soluțiile de curățat KĂRCHER garantează o funcționare fără probleme. Cereți sfaturi de la angajații noștri sau solicitați catalogul nostru sau broșurile informative despre soluții de curățat.

Indicatie

Aplicarea agenților de curățare cu aparatul este posibilă cu ajutorul accesoriiilor opționale, de ex. dozatorul, injectorul de agent de curățare, lance de spumă cu recipient.

Vă rugăm, informați-vă și solicitați consiliere.

Utilizarea cu lance de spumă cu recipient

1. Deşurubați recipientul.

Figura F

① Recipient
② Duză de evacuare
③ Pistol de înaltă presiune
④ Furtun de aspirare
⑤ Set de apărători Amestec: 3=mult, 2=mediu, 1=putin

1. Introduceți obturatorul dorit în furtunul de aspiratie.
2. Adăugați agent de curățate în rezervor.
3. Înşurubați rezervorul pe duza de spumă.
4. Separati lancea de pistolul de înaltă presiune.
5. Montați lancea de spumă cu recipient la pistolul de înaltă presiune și strângeti manual.
6. Puneti în funcțiune curățitorul cu înaltă presiune.

Metoda de curățare recomandată

1. Pulverizați cu moderatie soluție de curățat pe suprafața uscată și lasați să acționeze (nu să se usuce).
2. Clătiți murdăria dizolvată cu jetul de apă de înaltă presiune.

După utilizarea cu agent de curățare

După utilizare clătiți lancea de spumă cu recipient, pentru a evita depunerile de agent de curățare.

1. Deşurubați recipientul.
2. Vărsați resturile de agent de curățare înapoi în ambalajul de livrare.
3. Umpleți recipientul cu apă curată.
4. Înşurubați recipientul pe lancea de spumă cu recipi- ent.
5. Operați lancea de spumă cu recipient timp de aprox. 1 minut pentru a evacua prin clătire resturile de agent de curățare.
6. Goliți recipientul.

Întreruperea utilizării

1. Eliberați clapeta de blocare.

Aparatul se opreşte.

1. Împingeti siguranța înainte.

Pistolul de înaltă presiune este securizat.

Continuarea funcționării

1. Împingeti siguranța în spate.
   Pistolul de înaltă presiune este deblocat.
2. Actionați clapeta de blocare.
   Aparatul porneşte.

Finalizarea utilizării

1. Închideți alimentarea cu apă.
2. Actionați clapeta de blocare.
3. Mișcați comutatorul aparatului în poziția „I/ON” (Pornit) și lăsați aparatul să funcționeze timp de 5 - 10 secunde.
4. Eliberați clapeta de blocare.
5. Aduceți comutatorul aparatului în poziția „0/OFF”.
6. Scoateți stecărul din priză având mâinile uscate.
7. Demontați furtunul de alimentare cu apă de pe ra-cordul de apă al aparatului.
8. Acționați trăgaciul până la depresurizarea aparatului.
9. Împingeți siguranța înainte. Pistolul de înaltă presiune este securizat.

Transportarea

⚠PRECAUTIE

Pericol de rănire și de deteriorare din cauza ignoră-rii greutății!

Pe durata transportării și depozitării aparatului persistă pericolul de rănire și de pagube materiale, în cazul ignorării greutății.

Pe durata transportării și depozitării aparatului acordați atenție și greutății aparatului, consultați capitolul Date tehnice.

Indicatie

Pentru ridicarea și transportarea aparatului solicitați ajutorul a 1 persoană.

• Transportarea aparatului:
  a Pentru ridicarea și transportarea aparatului folo- siti cadrul aparatului.
  b P I a s a ti aparatul pe un mijloc de transport adecvaj (de ex. un autovehicul cu platformă) și securizați- l împotriva alunecării și basculării.
  c Încărcați aparatul într-un vehicul și securizați-l împotriva alunecării și răsturnării, în conformitate cu prevederile aplicabile.

Depozitarea

ΔPRECAUTIE

Pericol de rănire și de deteriorare din cauza ignoră-rii greutății!

Pe durata transportării și depozitării aparatului persistă pericolul de rănire și de pagube materiale, în cazul ignorării greutății.

Pe durata transportării și depozitării aparatului acordați atenție și greutății aparatului, consultați capitolul Date tehnice.

ATENTIE

Expunerea la îngheț poate cauza deteriorarea aparatului!

Apa care nu este drenată complet poate cauza deteriorarea aparatului și a accesoriiilor în caz de îngheț.

Drenati complet apa din aparat și din accesorii.

Evitați expunerea aparatului și a accesoriiilor la înghet.

Depozitarea aparatului

1. Finalizați utilizarea, consultați capitolul Finalizarea utilizării.
2. Demontați furtunul de înaltă presiune sau conducta de înaltă presiune de la racordul de înaltă presiune al aparatului, consultați capitolul Montarea accesorilor.

3. Demontați furtunul de înaltă presiune de la pistolul de înaltă presiune, consultați capitolul Montarea accesoriiilor.

4. Drenați complet apa din furtunul de înaltă presiune și din pistolul de înaltă presiune, folosind țeava de pulverizare.

5. Scoateți stecărul din priză având mâinile uscate.
6. Depozitați aparatul și accesoriiile într-un spațiu închis protejat împotriva înghețului.

Clătirea aparatului cu agent anti-înghet

Dacă nu se poate asigura depozitarea într-un loc ferit de îngheț:

1. Închideți alimentarea cu apă.
2. Demontați furtunul de alimentare cu apă de pe ra-cordul de apă al aparatului.
3. Drenați apa din aparat.
4. Pompati prin aparat antigel disponibil în comert.

Indicatie

Folosiți antigel pentru autoturisme pe bază de glicoli, disponibil în comerț. Respectați instrucțiunile de manipulare ale producătorului agentului de protecție împotriva înghețului.

1. Miscați comutatorul aparatului în poziția „I/ON” (Pornit).
2. Acționați trăgaciul timp de 1 minut până la evacua-rea agentului anti-îngheț din aparat.
3. Mișcați comutatorul aparatului în poziția „0/OFF” (Oprit).
4. Demontați furtunul de înaltă presiune sau conducta de înaltă presiune de la racordul de înaltă presiune al aparatului, consultați capitolul Montarea accesorilor.
5. Demontați furtunul de înaltă presiune de la pistolul de înaltă presiune, consultați capitolul Montarea accesoriiilor.
6. Drenați complet apa din furtunul de înaltă presiune și din pistolul de înaltă presiune, folosind țeava de pulverizare.
7. Scoateți stecărul din priză având mâinile uscate.
8. Depozitați aparatul și accesoriiile în spațiu închis.

Îngrijirea și întreținerea

△PERICOL

Aparat pornit neintentionat

Pericol de rănire, pericol de electrocutare înaintea tuturor lucrărilor la aparat, opriți aparatul și scoateți stecărul din priză.

Indicatie

Uleiul rezidual poate fi eliminat ca deșeu doar de centrele de colectare prevăzute în acest scop. Vă rugăm să predați acolo uleiul rezidual generat. Contaminarea mediului cu ulei rezidual reprezintă o infracțiune.

Inspectia de siguranță / contractul de întreținere

Puteți încheia cu distribuitorul dvs. un contract de întreținere sau puteți stabili inspecții de siguranță periodice. Nu ezitați să cereți sfaturi.

Intervalele de întreținere

Înainte de fiecare utilizare

• Verificați dacă ștecherul de rețea, cablul de rețea și cablurile prelungitoare prezintă semne de deteriorare.
  În cazul observării de componente deteriorate solicitați imediat înlocuirea acestora de către serviciul clienti autorizat sau de către un electrician calificat.
• Verificați dacă furtunul de înaltă presiune, pistolul de înaltă presiune, țeava de pulverizare și accesoriiile prezintă semne de deteriorare.

Componentele deteriorate trebuie înlocuite imediat.

- Verificați etanșeitatea aparatului.

Din perspectiva pierderii de apă sunt permise 3 picături/minut. Dacă observați scurgeri puternice, contactați serviciul clienti.

Săptămânal

ATENTIE

Risc de deteriorare din cauza cantității de apă din ulei!

Dacă uleiul este lăptos, înseamnă că există apă în ulei, ceea ce va cauza deteriorarea pompei de înaltă presiune.

Dacă uleiul este lăptos, punerea în funcțiune a aparatului este interzisă.

Contactati serviciul de asistentă Kärcher.

- Verificați nivelul de ulei al pompei de înaltă presiune, consultați capitolul Verificați/corectați nivelul de ulei al pompei de înaltă presiune.

- Curățați filtrul fin, consultați capitolul Curățați filtrul fin.

La fiecare 500 de ore de functionare, minim anual

- Solicitați întreținerea aparatului prin intermediul serviciului de asistență clienti.

- Schimbați uleiul pompei de înaltă presiune, consultați capitolul Schimbarea uleiului pompei de înaltă presiune.

Curățați filtrul fin

1. Închideți alimentarea cu apă.

2. Depresurizați aparatul, consultați capitolul Finalizarea utilizării.

3. Deşurubați piulița olandeză.

Figura G

① Carcasa filtrului fin

② Filtru fin

③ Stut de racordare

④ Piuliță olandeză

1. Scoateti stuțul de racordare.

2. Scoateți filtrul fin din carcasa de filtru fin.

3. Clătiți filtrul fin cu apă curată sau curățați-l cu aer comprimat.

4. Introduceti filtrul fin în carcasa de filtru.

5. Montați stuțul de racordare.

6. Strângeti cu mâna piulița olandeză.

Schimbarea uleiului pompei de înaltă presiune

ATENTIE

Risc de deteriorare în cazul drenării uleiului pompei de înaltă presiune!

Drenarea uleiului în timpul utilizării aparatului poate cauza deteriorarea pompei de înaltă presiune.

Pe durata funcționării aparatului îndepărtarea bușonului de drenare a uleiului este interzisă.

1. Aduceți comutatorul aparatului în poziția „0/OFF”.

⚠AVERTIZARE

Pericol de opărire!

Uleiul din pompa de înaltă presiune poate fi foarte fierbinte și poate cauza arsuri.

Lăsați aparatul să se răcească înainte de drenarea uleiului pompei de înaltă presiune.

1. Lăsați aparatul să se răcească.

2. Asezați un recipient adecvat (rezistent la ulei, capacitate de min. 1,5 l) sub bușonul de golire a uleiului. Poziționați aparatul în poziție orizontală, consultați capitolul Racordarea sau montarea aparatului.

Figura H

① Jojă de ulei cu supapă de dezaerare

② Afişaj pentru nivelul de ulei

③ Surub de scurgere a uleiului

1. Deşurubați buşonul de golire a uleiului prin rotire în sensul opus acelor de ceasornic, folosind o cheie inelară sau o cheie tubulară.

2. Drenați complet uleiul pompei de înaltă presiune.

3. Înlocuiti garnitura de etanşare de la buşonul de golire.

4. Rotiți bușonul de golire în sensul acelor de ceasornic și strângeti.

5. Completați cu ulei nou, consultați capitolul Verificați/corectați nivelul de ulei al pompei de înaltă presiune.

6. Eliminați uleiul uzat într-un mod ecologic și în conformitate cu reglementările locale.

7. După fiecare contact cu uleiul, spălați-vă bine pe mâini cu apă și săpun.

Remedierea defectiunilor

△PERICOL

Aparat pornit, nesupravegheat, atingerea pieselor sub tensiune

Pericol de rănire, electrocutare Înaintea lucrărilor la aparat, opriți aparatul.

Scoateți stecărul.

Solicitați efectuarea tuturor verificărilor și lucrărilor la piese electrice de către personal de specialitate.

În cazul unor defectiuni care nu sunt specificate în acest capitol, apelați la un serviciu de asistență clienti autorizat.

Aparatul nu porneşte

1. Verificati cablul de retea cu privire la deteriorare.

2. Verificați tensiunea de rețea.

3. Dacă aparatul este supraîncălzit:

a Aduceți comutatorul aparatului în poziția „0/OFF”. b Lăsați aparatul să se răcească timp de minim 15 minute.

c Aduceți comutatorul aparatului în poziția „I/ON”.

1. În cazul unei defectiuni electrice, luați legătura cu un serviciu de asistență clienti autorizat.

Aparatul nu ajunge la presiunea dorită

1. Asigurați-vă de mărimea corespunzătoare a duzei de înaltă presiune (consultați capitolul „Date tehni-ce“).

2. Curățați sau înlocuiti duza.

3. Dezaerați aparatul (consultați capitolul „Dezaerarea racordului de apă/aparatului”).

4. Curățați și, dacă este cazul, înlocuți filtrul fin (consultați capitolul „Îngrijire și întreținere/ săptămânal”).

5. Verificați debitul de apă (pentru cantitatea necesară consultați capitolul „Date tehnice”).

6. Dacă este nevoie, luați legătura cu serviciul de asistență clienti autorizat.

Cantitatea de apă este prea mică

1. În cazul utilizării unui furtun de înaltă presiune lung sau a unui furtun de înaltă presiune cu secțiune transversală mică, montați o duză de înaltă presiune mai mare pe țeava de pulverizare.

Pompa nu este etanşă.

Se admite un număr de 3 picături de apă scurse pe minut.

- Dacă apare o neetanseitate mai mare, aparatul trebuie verificat la serviciul de asistență clienti.

Zgomote batante la pompă

1. Verificați debitul de apă (pentru cantitatea necesară consultați capitolul „Date tehnice”).
2. Dezaerați aparatul (consultați capitolul „Dezaerarea racordului de apă/aparatului”).
3. Curățați și, dacă este cazul, înlocuiți filtrul fin (consultați capitolul „Îngrijire și întreținere/ săptămânal”).
4. Dacă este nevoie, luați legătura cu serviciul de asistență clienti autorizat.

Concentratia de agent de curătare este prea mică

1. Verificați dacă lancea de spumă cu recipient folosită corespunde debitului aparatului.
2. Completați cantitatea din recipientul lăncii de spumă cu recipient.
3. Montați un obturator mai mare pe furtunul de aspiratie.
4. Verificați dacă sunt depuneri de agent de curățare în furtunul de aspirație și în duza de spumă cu recipi-

ent. Folosiți apă călduță pentru îndepărtarea depunerilor.

5. Dacă este cazul, contactați Serviciul Clienti.

Cantitatea de spumă formată este prea mică

1. Verificați dacă lancea de spumă cu recipient folosită corespunde debitului aparatului.
2. Verificați dacă sunt depuneri de agent de curățare în furtunul de aspirație și în lancea de spumă cu recipient. Folosiți apă călduță pentru îndepărtarea depunerilor.
3. Dacă este nevoie, luați legătura cu serviciul de asistență clienti autorizat.

Garantie

În fiecare țară sunt valabile condițiile de garanție acordate de distribuitorul nostru din țara respectivă. Eventuale defectiuni survenite la aparat în perioada de garanție vor fi remediate gratuit, în limita în care sunt defectiuni de fabricație sau de material. Pentru a beneficia de garanție, prezentați-vă cu chitanța de cumpărare la comerciantul dvs. sau la cea mai apropiată unitate de service autorizată.

(Pentru adresă, consultați pagina din spate)

Date tehnice

			HD 9/20-4 S ST Classic	HD 10/21-4 S ST Classic	HD 10/25-4 S ST Classic	HD 13/18-4 S ST Classic	HD 17/15-4 S ST Classic
Varianta specifică țării
Tară EU EU EU EU EU
Conexiune electrică
Tensiune	V		400		400
Fază ~ 3	3	3	3	3
Frecvență Hz 50 50 50 50 50
Impedanță de rețea maximă admisă Ω		-	-	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Putere de conectare	kW	7	8	8,8	8,8	9
Grad de protecție		IPX5	IPX5	IPX5	IPX5	IPX5
Siguranță de rețea (lent, Char. C)	A	16	16	16	16	16
Cablu prelungitor 10 m	mm ^2	2,5 2,5 2,5 2,5		2,5
Cablu prelungitor 30 m	mm ^2	4	4	4	4	4
Conectare la sursa de apă
Presiune de alimentare (max.)	MPa	1	1	1	1	1
Temperatură de alimentare (max.)	°C	60	60	60	60	60
Cantitate alimentată (min.)	l/min	18	20	20	25	31,6
Înălțime de aspirare (max.)	m	0,5	0,5	0,5	0,5	0,5
Lungime minimă a furtunului de alimentare cu apă	m	7,5 7,5 7,5 7,5 7,5
Diametru minim al furtunului de alimentare cu apă	in	1	1	1	1	1
Număr de comandă al filtrului de aspirare		4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Date privind puterea aparatului
Dimensiune duză la duza standard		047	050	045	075	105
Presiune de funcționare a apei cu duză standard	MPa	20	21	25	18	15
Suprapresiune de funcționare (max.)	MPa	26	27	31	24	21

		HD 9/20-4 S ST Classic	HD 10/21-4 S ST Classic	HD 10/25-4 S ST Classic	HD 13/18-4 S ST Classic	HD 17/15-4 S ST Classic
Debit de pompare, apă	I/min 15 16,67 16,67 21,67 28,33
Fortă de recul a pistolului de înaltă presiune	N	5	0	5	7	6
Pompă de înaltă presiune
Tip de ulei Ulei de mo-		tor	Ulei de mo- tor	Ulei de mo- tor	Ulei de mo- tor	Ulei de mo- tor
Clasa de vâscozitate SAE 15W-40 15W-40 15W-40 15W-40 15W-40
Cantitate de umplere I 0,65 0,65 0,65 0,65 1,2
Dimensiuni și greutăți
Greutate tipică în timpul funcționării	kg	44,8	48,4	54,4	54,4	59,2
Lungime	mm	720	720	720	720	720
Lățime	mm	522	522	522	522	522
Înălțime	mm	418	418	418	418	418
Valori calculate conform EN 60335-2-79
Valoarea vibrațiilor mână-braț	m/s ^2	2,6	2,8	3,7	2,9	3,0
Incertitudine K	m/s ^2	0,8	0,8	0,9	0,8	0,8
Nivel de zgomot L _pA	d	B	(	A)	7	1
Incertitudine K _pA	dB(A)	3	3	3	3	3
Nivel de putere acustică L _WA + In-certitudine K _WA	d	B	(	A)	8	6

Motivul exceptiei conform Regulamentului (UE) 2019/1781 anexa I secțiunea 2 punctul (12): j) Sub rezerva modificărilor tehnice.

Declaratie de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Aparat de curățat cu înaltă presiune Tip: 1.367-xxx.x

Standarde naționale aplicate

-

Nivel de putere acustică dB(A)

HD 9/20-4 S St Classic

Măsurat: 85

Garantat: 88

HD 10/21-4 S St Classic

Măsurat: 84

Garantat: 86

HD 10/25-4 S St Classic

Măsurat: 89

Garantat: 91

HD 13/18-4 S St Classic

Măsurat: 89

Garantat: 91

HD 17/15-4 S St Classic

Măsurat: 91

Garantat: 93

Semnatarii acționează în numele și prin împuternicirea

Consiliului director.

Însărcinat cu elaborarea documentației:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
