| Tip de produs | Ferăstrău cu lanț electric |
| Marcă | DEDRA |
| Model | DED8701 |
| Putere nominală | 2,2 kW |
| Tensiune de alimentare | 230 V, 50 Hz |
| Lungimea ghidajului | 400 mm (16 inci) |
| Tip lanț | DED87011 (Oregon DoubleGuard 91 pentru DED8702) |
| Pasul lanțului | 3/8" (19 mm) |
| Grosimea lanțului | 1,3 mm |
| Numărul de dinți | 57 |
| Viteza liniară a lanțului (în gol) | 13 m/s |
| Capacitatea rezervorului de ulei | 200 ml |
| Nivel de presiune sonoră (LPA) | 94 dB(A) |
| Nivel de putere sonoră (LWA) | 107 dB(A) |
| Greutate | 4,3 kg |
| Clasă de protecție | II |
| Grad de protecție | IPX0 |
| Materiale de tăiere autorizate | Doar lemn |
| Frână de lanț | Da, pârghie de frână / protecție mână față |
| Lubrifiere | Automată, rezervor de ulei integrat |
| Tip de tăiere recomandat | Crestătură de doborâre, tăiere de doborâre, secționare, curățare de crengi |
| Piese de schimb | Ghidaj, lanț, protecție ghidaj, bujii, etc. |
| Garanție | 24 luni la ferăstrău (lanț și ghidaj excluse) |
Întrebări frecvente - DED8701 DEDRA
Întrebările utilizatorilor despre DED8701 DEDRA
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Fierăstrău în format PDF gratuit! Găsiți manualul dvs. DED8701 - DEDRA și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. DED8701 mărcii DEDRA.

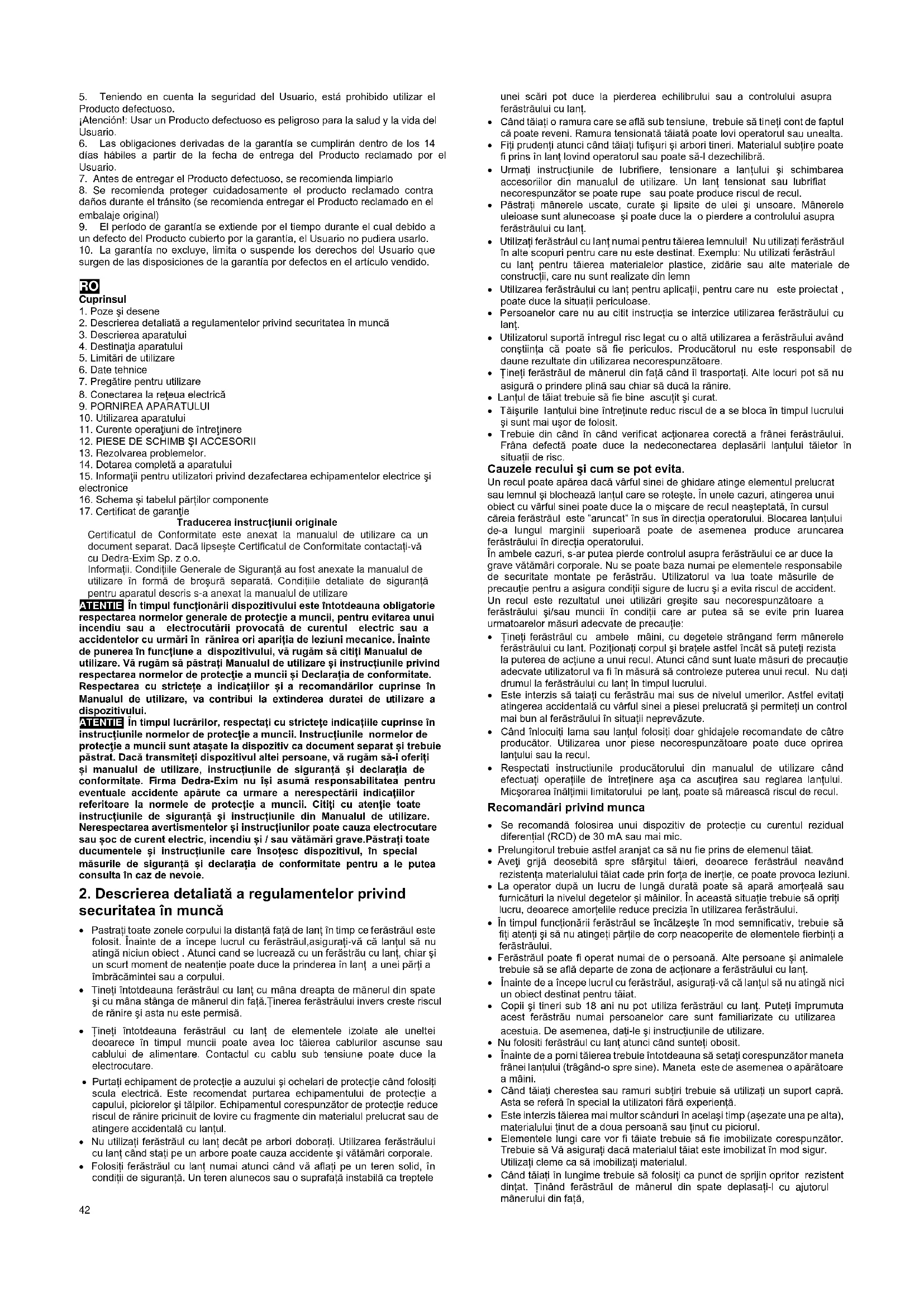

MANUAL DE UTILIZARE DED8701 DEDRA
RO Ferăstrău cu lanț Instrucțiuni de utilizare și certificat de garanție
TOale dreplurile rezervale. Această redactare este protejată prin legea dreptului de autor. Este interzisă copierea, reproducerea în orice fel sau multiplicarea și distribuirea partjală sau în totalitate a Manualului de utilizare fără permisiunea firmei Dedra Exim Firma Dedra Exim își rezervă dreptul de a face modificări tehnice și constructive sau de completare a dispozitivului fără o notificare prealabilă. Aceste modificări nu pot constitui temei pentru reclamarea produsului. Instructiunea de deservire accesibilă pe pagina www.dedra.pl
-
Poze și desene
-
Descrierea detaliată a regulamentelor privind securitatea în muncă
-
Descrierea aparatului
-
Destinația aparatului
-
Limitări de utilizare
-
Date tehnice
-
Pregătire pentru utilizare
-
Conectarea la rețeua electrică
-
PORNIREA APARATULUI
-
Utilizarea aparatului
-
Curente operațiuni de întreținere
-
PIESE DE SCHIMB ŞI ACCESORII
-
Rezolvarea problemelor.
-
Dotarea completă a aparatului
-
Informații pentru utilizatori privind dezafectarea echipamentelor electrice și electronice
-
Schema și tabelul părților componente
-
Certificat de garantie
Traducerea instructiunii originale
Certificatul de Conformitate este anexat la manualul de utilizare ca un document separat. Dacă lipsește Certificatul de Conformitate contactați-vă cu Dedra-Exim Sp. z o.o.
Informații. Condițiile Generale de Siguranță au fost anexate la manualul de utilizare în formă de broșură separată. Condițiile detaliate de siguranță pentru aparatul descris s-a anexat la manualul de utilizare
ATENTIE În timpul funcționării dispozitivului este întotdeauna obligatorie respectarea normelor generale de protecție a muncii, pentru evitarea unul incendiu sau a electrocutării provocată de curentul electric sau a accidentelor cu urmări în rânirea ori apariția de leziuni mecanice. Înalinte de punerea în funcțiune a dispozitivului, vă rugăm să citiți Manualul de utilizare. Vă rugăm să păstrați Manualul de utilizare și instrucțiunile privind respectarea normelor de protecție a muncii și Declarația de conformitate. Respectarea cu strictețe a indicațiilor și a recomandărilor cuprinse în Manualul de utilizare, va contribui la extinderea duratei de utilizare a dispozitivului.
ATENTIE în timpul lucrărilor, respectați cu strictețe indicațiile cuprinse în instrucțiunile normelor de protecție a muncii. Instructiunile normelor de protecție a muncii sunt atașate la dispozitiv cu document separat și trebuie păstrat. Dacă transmiteți dispozitivul altei persoane, vă rugăm să-i oferiți și manualul de utilizare, instrucțiunile de siguranță și declarația de conformitate. Firma Dedra-Exim nu își asumă responsabilitatea pentru eventuale accidente apărute ca urmare a nerespectării indicațiilor referitoare la normele de protecție a muncii. Citiți cu atenție toate instrucțiunile de siguranță și instrucțiunile din Manualul de utilizare. Nerespectarea avertismentelor și instrucțiunilor poate cauza electrocutare sau șoc de curent electric, incendiu și / sau vătămări grave. Păstrați toate ducumentele și instrucțiunile care însoțesc dispozitivul, în special măsurile de siguranță și declarația de conformitate pentru a le putea consulta în caz de nevoie.
2. Descrierea detaliată a regulamentelor privind securitatea în muncă
- Pastrați toate zonele corpului la distanță față de lanț în timp ce ferăstrăul este folosit. Înainte de a începe lucrul cu ferăstrăul,asigurați-vă că lanțul să nu atingă niciun obiect . Atunci cand se lucrează cu un ferăstrău cu lanț, chiar și un scurt moment de neatenție poate duce la prinderea în lanț a unei părți a îmbrăcămintei sau a corpului.
- Tineți întotdeauna ferăstrăul cu lanț cu mâna dreapta de mânerul din spate și cu mâna stânga de mânerul din față.Ținerea ferăstrăului invers creste riscul de rănire și asta nu este permisă.
- Tineți întotdeauna ferăstrăul cu lant de elementele izolate ale uneltei deoarece în timpul muncii poate avea loc tăierea cablurilor ascunse sau cablului de alimentare. Contactul cu cablu sub tensiune poate duce la electrocutare.
- Purtați echipament de protecție a auzului și ochelari de protecție când folosiți scula electrică. Este recomendat purtarea echipamentului de protecție a capului, piciorelor și tălpilor. Echipamentul corespunzător de protecție reduce riscul de rănire pricinuit de lovire cu fragmente din materialul prelucrat sau de atingere accidentală cu lantul.
- Nu utilizați ferăstrăul cu lanț decât pe arbori doborați. Utilizarea ferăstrăului cu lanț când stați pe un arbore poate cauza accidente și vătămâri corporale.
- Folositi ferăstrăul cu lanț numai atunci când vă aflați pe un teren solid, în condiții de siguranță. Un teren alunecos sau o suprafață instabilă ca treptele
unei scări pot duce la pierderea echilibrului sau a controlului asupra ferăstrăului cu lant.
- Când tăiați o ramura care se află sub tensiune, trebuie să tineți cont de faptul că poate reveni. Ramura tensionată tăiată poate lovi operatorul sau unealta.
- Fiți prudenti atunci când tăiați tufișuri și arbori tineri. Materialul subțire poate fi prins în lant lovind operatorul sau poate să-l dezechilibră.
- Urmați instrucțiunile de lubrifiere, tensionare a lanțului și schimbarea accesoriiilor din manualul de utilizare. Un lanț tensionat sau lubrifiant necorespunzător se poate rupe sau poate produce riscul de recul.
- Păstrați mânerele uscate, curate și lipsite de ulei și unsoare. Mânerele uleioase sunt alunecoase și poate duce la o pierdere a controlului asupra ferăstrăului cu lanț.
- Utilizați ferăstrăul cu lanț numai pentru tăierea lemnului! Nu utilizați ferăstrăul în alte scopuri pentru care nu este destinat. Exemplu: Nu utilizati ferăstrăul cu lanț pentru tăierea materialelor plastice, zidărie sau alte materiale de construcții, care nu sunt realizate din lemn
- Utilizarea ferăstrăului cu lant pentru aplicații, pentru care nu este proiectat, poate duce la situații periculoase.
- Persoanelor care nu au citit instructia se interzice utilizarea ferăstrăului cu lant.
- Utilizatorul suportă întregul risc legat cu o altă utilizarea a ferăstrăului având conștiința că poate să fie periculos. Producătorul nu este responsabil de daune rezultate din utilizarea necorespunzătoare.
- Tineți ferăstrăul de mânerul din față când îl trasportați. Alte locuri pot să nu asigură o prindere plină sau chiar să ducă la rănire.
- Lantul de tăiat trebuie să fie bine ascuțit și curat.
- Tăișurile Ianțului bine întreținute reduc riscul de a se bloca în timpul lucrului și sunt mai ușor de folosit.
- Trebuie din când în când verificat actionarea corectă a frânei ferăstrăului. Frâna defectă poate duce la nedeconectarea deplasării lanțului tăietor în situații de risc.
Cauzele recului și cum se pot evita.
Un recul poate apărea dacă vârful sinei de ghidare atinge elementul prelucrat sau lemnul și blochează lanțul care se rotește. În unele cazuri, atingerea unui obiect cu vârful sinei poate duce la o mișcare de recul neașteptată, în cursul căreia ferăstrăul este “aruncat” în sus în direcția operatorului. Blocarea lanțului de-a lungul marginii superioară poate de asemenea produce aruncarea ferăstrăului în direcția operatorului.
În ambele cazuri, s-ar putea pierde controlul asupra ferăstrăului ce ar duce la grave vătămâri corporale. Nu se strău baza numai pe elementele responsabile de securitate montate pe ferăstră. Utilizatorul va lua toate măsurile de precautie pentru a asigura condiții sigure de lucru și a evita riscul de accident.
Un recul este rezultatul unei utilizări greşite sau necorespunzătoare a ferăstrăului și/sau muncii în condiții care ar putea să se evite prin luarea urmatoarelor măsuri adecvate de precauție:
- Tineți ferăstrăul cu ambele mâini, cu degetele strângand ferm mânerele ferăstrăului cu lant. Poziționați corpul și brațele astfel încât să puteți rezista la puterea de acțiune a unui recul. Atunci când sunt luate măsuri de precauție adecvate utilizatorul va fi în măsură să controleze puterea unui recul. Nu datți drumul la ferăstrăului cu lanț în timpul lucrului.
- Este interzis să taiati cu ferăstrău mai sus de nivelul umerilor. Astfel evitați atingerea accidentală cu vârful sinei a piesei prelucrată și permiteți un control mai bun al ferăstrăului în situații neprevăzute.
- Când înlocuți lama sau lanțul folosiți doar ghidajele recomandate de câtre producâtor. Utilizarea unor piese necorespunzătoare poate duce oprirea lanțului sau la recul.
- Respectati instructiunile producătorului din manualul de utilizare când efectuați operațiile de întreținere așa ca ascuțirea sau reglarea lanțului. Micșorarea înălțimii limitatorului pe lanț, poate să mărească riscul de recul.
Recomandări privind munca
- Se recomandă folosirea unui dispozitiv de protectie cu curentul rezidual diferențial (RCD) de 30 mA sau mai mic.
- Prelungitorul trebuie astfel aranjat ca să nu fie prins de elemenul tăiat.
- Aveți grijă deosebită spre sfârșitul tâieri, deoarece ferăstrăul neavând rezistenta materialului tâiat cade prin forța de inertie, ce poate provoca leziuni.
- La operator după un lucru de lungă durată poate să apară amorteală sau furnicături la nivelul degetelor și măinilor. În această situație trebuie să opriți lucru, deoarece amortelile reduce precizia în utilizarea ferăstrăului.
- În timpul funcționării ferăstrăul se încălzește în mod semnificativ, trebuie să fiți atenți și să nu atingeți părțile de corp neacoperite de elementele fierbinți a ferăstrăului.
- Ferăstrăul poate fi operat numai de o persoană. Alte persoane și animalele trebuie să se află departe de zona de acționare a ferăstrăului cu lanț.
- Înainte de a începe lucrul cu ferăstrăul, asigurati-vă că lanțul să nu atingă nici un obiect destinat pentru tăiat.
- Copii și tineri sub 18 ani nu pot utiliza ferăstrăul cu lanț. Puteți împrumuta acest ferăstrău numai persoanelor care sunt familiarizate cu utilizarea acestuia. De asemenea, dati-le și instructiunile de utilizare.
- Nu folositi ferăstrăul cu lant atunci când sunteti obosit.
- Înainte de a porni tăierea trebuie întotdeauna să setați corespunzător maneta frânei lanțului (trâgând-o spre sine). Maneta este de asemenea o apărătoare a mâni.
- Când tăiați cherestea sau ramuri subțiri trebuie să utilizați un suport capră. Asta se referă în special la utilizatori fără experientă.
- Este interzis tăierea mai multor scânduri în același timp (aşezate una pe alta), materialului ținut de a doua persoană sau ținut cu piciorul.
- Elementele lungi care vor fi tăiate trebuie să fie imobilizate corespunzător. Trebuie să Vă asigurați dacă materialul tăiat este imobilizat în mod sigur. Utilizați cleme ca să imobilizați materialul.
- Când tăiați în lungime trebuie să folosiți ca punct de sprijin opritor rezistent dințat. Ținând ferăstrăul de mânerul din spate deplasați-l cu ajutorul mânerului din față,
- Dacă nu o să puteți să executați tătetura de prima oară trebuie să scoateți ferăstrăul, să plasați opritorul rezistent dințat și să continuați tăierea ridicând mânerul din spate a ferăstrăului.
- La tăierea orizontală trebuie să stați la un unghi de cel puțin de 90° față de linia de tăiere. Tăiere în orizontal necesită o mare concentrație a operatorului.
- În cazul blocării lanțului la tăierea cu partea de sus a lanțului poate avea loc reculul direcționat spre operator. Din această cauză acolo unde este posibil tăiați cu partea inferioară a lanțului deoarece atunci la blocarea lanțului efectul de recul va fi direcționat opus de corpul operatorului.
- Trebuie să fiti foarte atenți la tăierea lemnului crăpat. Părțile tăiateale lemnului pot fi aruncate în diferite direcții, ce expune pe operator la riscul vătămârii corporale.
- Tăierea ramurilor copaciilor trebuie să fie efectuată de persoane instruie. Căderea necontrolată a ramurii tăiate amenință cu riscul vătămării corporale.
- Este interzis să tăiați cu vârful ghidajului lantului.
- Întotdeauna stați lângă linia de cădere prevăzută a copacului care va fi tăiat.
- Când copacul cade există riscul de rupere și cădere a ramurilor copacului sau copacilor din vecinătate. Trebuie să fiți foarte precauți deoarece există riscul vătămării corpului.
- Pe terenuri încinate și dealuri operatorul trebuie să stea pe partea mai înaltă a dealului față de copacul tăiat, niciodată mai jos.
- Fiti atent la triunchi care pot să se răsturnă spre operator.
- Utilizatorul ferăstrăului are tendința de a se întoarce atunci când vârful ghidajului lanțului atinge materialul prelucrat. În astfel de cauze ferăstrăul întrun mod necontrolat poate să se deplăsească în direcția operatorului, ce expune operatorul la riscul de vătămare corporală.
- La recul ferăstrăul se comportă în mod necontrolat, are loc slăbirea lanțului.
- Lantul ascutit incorect mărește riscul aparitei reculului.
- Niciodată nu se poate tăia mai mult de o ramură. Când tăiați fiți atent la ramurile vecine.
- Când tăiați copacul în lungime fiti atent la trunchiurile copacilor din vecinătate. Cu toate acestea, chiar dacă aparatul este utilizat conform cu Manualul de utilizare este imposibil de a se elimina complet riscul datorat constructiei sau destinației ferăstrăului. În special există următoarele riscuri:
- vătămâri corporale produse din cauza contactului cu piesele de tăiat neacoperite
- electrocutare
- vātāmāri corporale produse din cauza de recul
- arsuri produse din cauza contactului cu piesele fierbinti ale uneltei.
3. Descrierea aparatului
Fig. A și B: 1 – butonul de blocare al întrerupătorului, 2 – întrerupător, 3 – mânerul din spate, 4 – dopul rezervorului de ulei, 5 – mânerul din față, 6 – maneta frânei/ protectoarea din față a mâini, 7 – opritorul rezistent dințat, 8 – ghidaj, 9 – lanț, 10 – cablu de alimentare, 11 – dispozitiv de agățare a prelungitorului, 12 – indicatorul nivelului de ulei, 13 – apărătoarea roții dințate, 14 – blocajul dispozitivului de tensionare al lanțului, 15 – butonul rotativ al dispozitivului de tensionare al lanțului, 16 – roată dințată (roată de acționare a lanțului), 17 – dispozitiv de tensionare a lanțului, 18 – orificiul de ungere al capătului ghidajului.
4. Destinația aparatului
Ferăstrăul este destinat pentru tăierea lemnului și obiectelor din lemn. Ferăstrăul este deosebit de potrivit pentru tăierea lemnului de foc sau pentru munci de uz casnic legate cu tăierea lemnului. Procedura de operare este descrisă detaliat în următorele părți ale manualului. Se permite utilizarea uneltei la lucrări de renovare – construcții, ateliere de reparații, lucrări hobby cu respectarea condițiilor de utilizare și condițiilor permise de muncă, conținute în manualul de utilizare.
5. Limitări de utilizare
Unealta poate fi utilizată numai conform cu "Condițiile admisibile de lucru" menționate mai jos.
Este interzis tăierea altor materiale, decât celor enumerate la punctul Destinația uneltei.
Neautorizate modificări în constructția mecanică și electrică, orice alte modificări, utilizare în alte scopuri decât cele descrise în Manualul de Utilizare vor fi considerate ca fiind ilegale și cauzează pierderea imediată a Drepturilor la Garanție. Utilizare neconformă cu destinația sau cu Manualul de utilizare cauzează pierderea imediată a Drepturilor la Garanție iar Declarația de Conformitate pierde valabilitatea.
Condiții de muncă permise
Modul de lucru S1 – munca continuă
6. Date tehnice
| Modelul uneltei | DED8701 | DED8702 |
| Tensiunea și tipul de alimentare | 230V, 50 Hz | |
| Puterea nominală | 2,2 kW | |
| Ghidajul | DedraDED87012 | Oregon DoubleGuard 91 |
| Lungimea maximă a ghidajului | 16" (400 mm) | |
| Tip de lanț | DED87011 | Oregon |
| Scala lanțului | 3/8" (19 mm) | 3/8" (19 mm) |
| Numărul de dinți | 57 | 57 |
| Tipul de dinți | Daltă completă | |
| Grosimea lanțului | 1,3 mm | 1,3 mm |
| Viteza liniară a lanțului (fără sarcină) | 13 m/s | |
| Volumul rezervorului de ulei pentru lanț | 200 ml | |
| Clasa de protecție împotriva electrocutării | II | |
| Gradul de protecție împotriva accesului direct | IPX0 | |
| Nivelul de vibrații măsurat pe mâner | 7,380 m/s ^2 | 7,380 m/s ^2 |
| Incertitudine de măsurare KD | 1,5 m/s ^2 | 1,5 m/s ^2 |
| Emisia zgomotului: | ||
| Nivel de presiune acustică LPA | 94 dB(A) | 94 dB(A) |
| Nivel de putere acustică LWA | 107 dB(A) | 107 dB(A) |
| Incertitudine de măsurare KLPA, KLWA | 3 dB(A) | 3 dB(A) |
| Nivelul Lwa declarat | 107 dB(A) | 107 dB(A) |
| Greutatea aparatului | 4,3 kg | |
Informații privind zgomotul și vibrațiile
Valoarea totală a vibrațiilor a h și abateria de măsurare s-a stabilit conform cu standardul EN 60745-2-1 și s-a prezentat în tabel.
Emisia de zgomot s-a stablit conform cu standardul EN 60745-2-1, valoarea s-a prezentat in tabelul de mai sus.
Zgomotul poate pricinul afectarea auzului, întotdeauna folosiți echipamentul de protectie auditivă!
Valoarea declarată a emisiei de zgomot a fost măsurată conform cu metoda standard și poate fi folosită pentru compararea unui aparat cu altul. Nivelul de emisie a zgomotului menționat mai sus poate fi de asemenea folosit pentru evaluarea initială a expunerii la zgomot.
Nivelul zgomotului în cursul utilizări reale a uneltei electrice în funcție de modul de utilizare a uneltelor poate să fie diferit de valoarea declarată. Nivelul de zgomot depinde de tipul de material prelucrat precum și de măsurilor necesare care s-au luat în scopul protecției operatorului. Pentru a evalua exact expunerea în condiții reale de utilizare, trebuie să luați în considerare toate etapele ciclului de operare, care cuprind de asemenea perioadele când aparatul este oprit sau este pornit dar nu este utilizat pentru lucru.
7. Pregătire pentru utilizare
Toate operațiunile descrise în acest capitol se vor efectua cu ștecherul scos din priză. Ferăstrăul cu lanț se va conecta la rețea atunci când ferăstrăul este complet montat, este reglată tensionarea lanțului și uleiul pentru ungerea lanțului este în rezervor.
Când montați reglați și verificați ferăstrăul cu lanț trebuie să purtați întotdeauna mănuși de protectie pentru a evita rănirea.
Montarea ghidajului și lanțului
Scoateți apărătoarea roți dințate (fig. A, 13) prin deșurubarea spre stânga a blocajului dispozitivului de tensionare a lanțului (fig. A, 14). Strângeți dispozitivului de tensionare a lanțului (fig. B, 17) și ghidajul (fig. A, 8) așa cum este arătat pe desenul C. Asigurați-vă că orificiul de ulei din ghidaj (fig. C, 1), care servește pentru ungerea lanțului nu este astupat sau murdar.
Verificați lanțul dacă nu este deteriorat – dacă verigele nu sunt crăpate. Este interzis să montați în ferăstrău lanțul deteriorat.
Ghidajul și lanțul trebuie montat așa cum este arătat la desenul B. Fiți atent să montați lanțul în direcția corectă - - marginile ascuțite ale dinților de tăiere trebuie să fie direcționate conform cu direcția de mișcare a lanțului, așa cum este prezentat la desenul B. Asigurați-vă că ghidajul este corect apăsat de carcasa ferăstrăului iar lanțul este corect așezat pe roata dințată (fig. B, 16) și în canelurile ghidajului. Prealabil tensionați lanțul prin răsucirea dispozitivului de tensionare a lanțului (fig. B, 17) spre dreapta. Montați apărătoarea roții dințate (fig. A, 13) strănqând butonul rotativ al blocajului dispozitivului de tensionare (fig. A, 14). Asigurați-vă că apărătoarea aderă de carcasa ferăstrăului de a lungul tuturor marginilor de contact, nicăieri nu este desprinsă sau nu este tensionată.
Tensionarea lanțului ferăstrăului
În timpul utilizării, lanțul se întinde, trebuie periodic să verificați tensionarea lanțului. La prima utilizare a lanțului nou trebuie să țineți minte că trebuie mai des să verificați tensionarea acestuia. Este foarte important să verificați tensionarea lanțului nou după circa 5-10 minute de lucru.
Pentru a tensiona lanțul, trebuie să slăbiți blocajul dispozitivului de tensionare a lanțului (fig. A, 14), răsuțindu-l ușor spre stânga. Cu butonul rotativ al dispozitivului de tensionare al lanțului (fig. A, 15) răsuciți spre dreapta, pentru ca să tensionați mai tare lanțul, sau spre stânga ca să micsorati tensionarea.
Apoi strângeti puternic spre dreapta blocajul dispozitivului de tensionare al lanțului (fig. A, 14). Lanțul corect tensionat nu atârme de- a lungu marginii inferioroară a ghidajului și nu se poate printr-o mișcare delicată să fie deplasat de la ghidaj în partea de mijloc a lungimii sale pe o distanță de 3-4 mm, lanțul nu poate să cade din canelurile ghidajului (fig. D). După ce dati drumu la lanț, acesta se întoarse la locul său în canelurile ghidajului. Dacă va fi necesar executați corecțiuni, repetând operațile de mai sus.
Ungerea lantului
Este interzis de a se lucra cu ferăstrăul fără ulei de ungere. Asta poate să cauzeze crăparea lanțului, care poate duce la vătămâri grele sau chiar moartea operatorului.
Pentru ungerea lanțurilor se va folosi numai uleiuri destinate pentru ferăstraie cu lanț (de ex. ulei Dedra DEGL02). Este interzis folosirea uleiurilor de motor uzat sau altor agenti de ungere nedestinate pentru aceste scopuri. Folosirea uleiului corespunzător prelungește viața lanțului și ghidajului ferăstrăului.
Pentru a completa uleiul pentru ungerea lanțului, desfaceți dopul rezervorului pentru ulei (fig. A, 4) și turnați uleiul în interior. Când turnați uleiul observați nivelul prin indicatorul nivelului de ulei (fig. A, 12). În rezervor intră 200 ml ulei.
Dacă uleiul se varsă pe carcasa ferăstrăului stergeți-l cu o cărpă uscată din bumbac.
Când completați uleiul trebuie să fiți atent ca în rezervor să nu cade impurități, deoarece acestea pot cauza incorectă ungere a lanțului sau deteriorarea elementelor ferăstrăului - pompa de ulei.
8. CONECTAREA LA RETEAUA DE ALIMENTARE
Înainte de a conecta dispozitivul la o sursă de alimentare, asigurați-vă că tensiunea de alimentare corespunde cu datele de pe plăcuța dispozitivului.
Instalația de alimentare cu energie electrică a mașinii, trebuie să fie efectuată în conformitate cu cerințele standard referitoare la instalațiile electrice și să respecte normele de siguranță în timpul utilizării. Parametrii cablului de alimentare cu secțiunea minimă a conductoarelor și valoarea minimă a siguranței în funcție de puterea motorului dispozitivului, sunt prezentate în tabelul de mai jos.Instalația electrică trebuie să fie efectuată de un electrician autorizat. Atunci când se utilizează prelungitoare, trebuie să țineți seama de faptul că secțiunea minimă a conductoarelor acestora să nu fie mai mică decât valoarea necesară (a se vedea tabelul). Cablul electric va fi astfel așezat încât în timpul lucrărilor să nu fie expus tăierii sau deteriorării. A nu se folosi prelungitoare deteriorate.Verificați periodic starea tehnică a cablului de
alimentare. Nu trageti de cablu de alimentare pentru a-l scoate din priză.
| Puterea mașinii [W] | Sectiunea minimă a cablului [mm2] | Valoarea minimă a siguranței tip C [A] |
| 1400÷2300 | 1,5 | 16 |
9. PORNIREA APARATULUI
Înainte de a pornire unealta trebuie să efectuați operațiunile descrise în capitolul „Pregătire pentru funcționare”
Faceți o buclă la capătul prelungitorului de alimentare a ferăstrăului apoi introduceți bucla prin gaura mânerului din spate și agățați-o de dispozitivul de agățare (fig. A, 11). Asta asigură cablul de alimentare a ferăstrăului împotriva unei necontrolată alunecări al prelungitorului din stecher. Este interzis fixarea cablului de alimentare a ferăstrăului pe acest dispozitiv de agățare.
Înainte de a porni unealta trebuie să vă asigurați că ambele picioare sunt bine așezate ferm pe sol, mâna dreaptă se află pe mânerul din spate (fig. A, 3), iar stânga pe mânerul din față (fig. A, 5). Asigurați-vă că în apropiere nu se află alte persoane sau animale care ar putea într-un mod necontrolat să se află în zona ferăstrăului. Asigurați-vă că lanțul ferăstrăului nu atinge nimic în momentul pornirii.
Pentru a porni unealta trebuie să deplasați maneta frânei (fig. A, 6) în direcția mânerului din față (fig. A, 5). Apoi cu degetul mare a mâni drepte să apăsați butonul de blocare a întrerupătorului (fig. A, 1). Cel puțin cu două degete (arălător și mijlociu) a mâni drepte apăsați întrerupătorul (fig. A, 2). Unealta pomește.
10. Utilizarea aparatului
Înainte de a porni ferăstrăul este necesar efectuarea unor operațiuni suplimentare așa ca verificarea funcționării frânei de siguranță și frânei de inerție precum și ungerea lanțului. Este interzis utilizarea uneltei defecte.
Verificarea functionării frânei de securitate
După pornirea ferăstrăului răsuciți mâna stângă pe mânerul din față (fig. A, 5) astfel încât, cu dosul măini sau cu încheitura să împingeți maneta frânei (fig. A, 6) către partea din față . Motorul ferăstrăului trebuie să pornească imediat iar lanțul să se oprească.
Verificarea funcționării frânei de inerție
Eliberați întrerupătorul ferăstrăului (fig. A, 2) și verificați dacă lanțul se oprește și nu se mai rotește. Dacă după eliberarea butonului vedeți o clară deplasare de inerție a lanțului nu puteți să lucrați cu ferăstrăul.
Verificarea ungerii lanțului
Tinând ferăstrăul cu ghidajul înclinat spre jos sub un unghi de 45° asupra suprafeței netedă și de culoare deschisă (de ex. scândure) lăsați unealta să lucreze circa o minută. Dacă pe suprafață se ivește o linie de ulei aruncat de lanț la capătul ghidajului, înseambă că ungerea lantului este corecță.
Dacă constatați că ungerea nu este corectă nu puteți să lucrați cu unealta. Trebuie să verificați dacă orificiu de ulei a ghidajului (fig. C, 1) nu este astupat. Verificați ghidajul (canelura de ghidare a lanțului) dacă nu este murdar. Dacă această operațiune nu aduce efectul așteptat unealta trebuie trimisă spre reparare.
Munca cu ferăstrăul cu lanț
Când lucrați cu ferăstrăul trebuie să respectați toate regulamentele de securitate și instructiunile descrise în condițiile de securitate.
Este interzis tăierea lemnului așezat direct pe pământ, beton sau pe alt substrat. Contactul lanțului cu pământul sau cu alt substrat poate să fie nu numai periculos dar de asemenea scurtează viața lanțului și ghidajului.
Tăierea copacului – pregătire
Tăierea nu poate fi efectuată într-un mod care ar produce pericol pentru persoane, bunuri precum și linii energetice sau de telecomunicație etc. Persoanele din împrejurimea operatorului trebuie să se află la o distanță de cel puțin 2,5 înălțimi (lungimi) de copacul tăiat. Dacă copacul tăiat intră în contact cu linia energetică sau de telecomunicație etc., trebuie imediat anunțat operatorul retelei.
Dacă copacul tăiat se află pe un teren înclinat operatorul ferăstrăului trebuie să se află pe partea de sus a dealului pentru că copacul tăiat riscă de a se răsturna/aluneca spre partea de jos a dealului.
Înainte de a începe tăierea copacului trebuie să luați în considerare direcția de doborăre a copacului fig. E, 1). Trebuie să luați în considerare încinarea naturală a copacului, zona cu ramuri mai grele și a crengilor, direcția vântului etc.
Înainte de a începe operația de tăiere trebuie să planificați căile de retragere și să le curățați din obstacole (fig. E, 2). Căile corecte de retragere trebuie să fie îndepărtate de direcția de dobrară sub un unghi de circa 135°. Evitați zonele de pericol. (fig. E, 3).
Îndepărtați murdăria, pietrele, scoarța, cuiele, sârma, capsele etc. din copacul tăiat. Curățați din subarburi zona din împrejurime a copacului.
Tăierea copacului – tăletura de crestare
Prima tăiere, deci tăietura de crestare (fig. F. 2) se va efectua în partea în care trebuie să cade copacul (fig. F. 1 și fig. E.1) în triunchi la o adâncime de 1/3 din diametrul triunchiului, perpendicular cu direcția de cădere. Pentru a minimaliza riscul de blocare a ferăstrăului în copac la început faceți o tăietură în partea de jos iar apoi în partea de sus la un unchi de 45°. Îndepăratați partea „pana” tăiată.
Tăierea copacului – tăietura de doborâre
A doua tăiere, deci tăietura de doborâre (fig. F, 3) trebuie efectuată din partea opusă direcției de cădere a copacului. Trebuie să păstrați o distanță de cel puțin de 50 mm deasupra bazei „penei” tăiate, încercând să tăiați orizontal. Lăsați, o secțiune netăială (rys. F, 4) de lățime de circa 50 mm. Această secțiune netăiată de lemn este o secțiune care permite de a orienta căderea în direcția potrivită prevenind răsucirea copacului la doborâre și căderea în alt loc decât prevăzut. În cazul în care există riscul că copacul începe să se doboară în altă direcție decât ceea prevăzută, lovește și blochează ferăstrăul în tăietura de dobărâre trebuie imediat să opritii efectuarea tăieturii de doborâre, să folosiți pene (de lemn, plastic sau aluminiu) pentru a lărgi tăietura de doborâre și să doborâți copacul în direcția prevăzută.
Dacă tăietura de doborâre se va apropea de subarbori, copacul se va înclină și se va doborî. Atunci trebuie să îndepăratați ferăstrăul din tăietura de doborâre, să opriți motorul, să depuneți deoparte ferăstrăul și să vă îndepăratați prin calea de retragere. Trebuie să filți atent la ramurile de sus și la crengile care pot să cade. Aveți grijă unde călcați.
Ciuntire
Ciuntirea este îndepărtarea ramurilor din copacul tăiat culcat pe pământ. Când ciuntiți trebuie să lăsați ramurile mai groase din partea inferioară ca să asigurați în acest mod sprijinul copacului de pământ. Ciuntirea trebuie să începți de la baza copacului tăiat. Ciuntiți ramurile flecare separat. Ramurile mici îndepărtați cu o tăietură. Ramurile tensionate ciuntați din partea tensionărilor de întindere pentru a evita blocarea ferăstrăului. Trebuie să fiți atent când tăiați ramurile tensionale deoarece pot sări într-o direcție neprevizibilă și să lovească operatorul provocând vătămâri.
Sectionarea copacului
Sectionarea este operația de tăierea în lungime a bucăților din copacul care a fost mai devreme tăiat și ciuntit, în scopul obținerii produsului solicitat. La operația de sectionare, operatorul trebuie să stea cu piciorele bine așezate pe sol, ferm iar greutatea să trebuie să fie distribuită în mod egal pe ambele picioare, transferând greutalea uneltei pe partea bușteanului tăiat. Atunci când este posibil bușteanul în locul de sectionare ar trebui să fie ridicat și spijinit de ramuri mai groase, suporturi, câpri de sprijin sau de denivelări naturale de teren. Dacă triuchiul este spijinit în locul de sectionare se va face o tăietură de sectionare în partea de sus evitând adâncirea ghidajului și lantului în pământ. În această situație tăiere finală va efectua personelul calificat.
Dacă triunchiul este sprijinit dintr-o parte (fig. G, 3), iar partea sectionată atârne liber, atunci începeți sectionarea din partea inferioră până la 1/3 din diametru trunchiului (fig. G, 1) din partea tensionărilor de compresiune, iar tăierea finală efectuați din partea de sus (rys. G, 2) din partea tensionărilor de întindere.
Dacă triunchiul este sprijinit din ambele părți a tăieturi de secționare (fig. H, 3), trebuie să începți secționarea din partea sus până la 1/3 din diametrul triunchiului (fig. H, 1) din partea tensionărilor de compresiune iar apoi tăietura finală să efectuați din partea de jos (fig. H, 2) din partea tensionărilor de întindere.
Dacă trunchiul secționat se află pe un teren încinat, operatorul trebuie să stea pe partea de sus a terenului ca să evite vătămări, deoarece bușteni tăiați se vor răsturna spre partea de jos a terenului.
La ultima etapă de seționare „sfărșit” pentru a menține controlul complet asupra ferăstrăului, operatorul trebuie să limiteze apăsarea până la zero așa ca unealta să acționeze asupra trunchiului seționat numai cu greutatea sa. Este interzis să țineți mai ușor mânerul ferăstrăului deoarece puteți să pierdeți controlul asupra uneltei.
După terminarea sectionării eliberați întrerupătorul ferăstrăului (fig. A. 2) și pentru a începe alte mișcări cu unealta așteptați până când lanțul se oprește,. Când treceți de la un copac la altul ferăstrăul trebuie să fie oprit.
11. Curente operațiuni de întreținere
Scoateți ștecherul din priză înainte de a efectua operațiunile de întreținere. În timpul operațiunilor de întreținere a ferăstrăului cu lant purtați întotdeauna mănuși de protecție ca să evitați răniri.
Verificarea stării tensionării lanțului
Trebuie să țineți minte că lanțul ferăstrăului în timpul muncii se încălzește și se întinde. În timpul pauzelor la muncă verificați tensionarea lanțului, corișând corespunzător, așa cum s-a descris la capitalul „Pregătire pentru funcționare”După ce se termină munca trebuie să micșorați tensionarea lanțului pentru a nu se bloca în ghidaj atunci când se răcește și se scurtează.
Verificarea și completarea uleiului
Verificați regular nivelul uleiului de ungere al lanțului, nu permiteți funcționarea ferăstrăului fără lubrifiant. La fiecare completare a uleiului verificați tensionarea lanțului.
Verificarea stării ghidajului și lanțului
Periodic (cel puțin o dată la 5 ore de funcționare) trebuie să verificați starea lanțului și ghidajului. Demontarea se face în ordinea inversă de ceea descrisă pentru montare în capitolul „Pregătire pentru funcționare”. Curățați canelurile de ghidaj și orificiul pentru ulei din ghidaj (fig. C, 1). Pentu a evita uzarea prea mare a ghidajului, trebuie să o rotiți regular (în cazul exploatații intensive a
ferăstrăului în fiecare zi, în alte cazuri la fiecare ascuțire sau înlocuire a lanțului), răsucind dispozitivul de tensionare (fig. B. 17) pe partea a doua a sa, iar ghidajul răsucind din sus spre jos. Verificați starea canelurilor ghidajului: aplicați rigla de margine pe latură dacă vedeți fisură pricinuită de bordurarea muchiei canelurilor ghidajului spre exterior trebuie să schimbați ghidajul cu una nouă sau să trimiteți la service în scopul regenerării. Verificați starea roții dințate la capătul ghidajului, dacă este necesat ungeți cu vaselină tehnică, aplicând-o în orificiu de ungere a capătului ghidajului (fig. A, 18).
Verificați lanțul, dacă verigile nu sunt crăpate, niturile nu sunt slăbite. Nu folosiți lanțul care are verige crăpate, niturile slăbite sau căror legături sunt rigide.
Ascuțirea lantului
Lanțul se consideră uzat dacă dinții de tălere au o lungime de 4 mm. Este interzis utilizarea lanțului uzat, trebuie înlocuit cu unul nou.
Lanțului, piesei de lucru a ferăstrăului trebuie să acordați o atenție deosebită. Calitatea și viteza de tăiere depinde de cât de ascuțit este lanțul. Lanțul tocit îngeunează munca uneltei și cauzează uzarea mai rapidă a ghidajului și ferăstrăului.
Ascuțirea lanțului este un proces complicat, se recomandă trimiterea lanțului pentru ascuțire la un service. În caz contrar poate să ducă la nepăstrarea unghiurilor corespunzătoare și distanțelor dinților de tăiere față de limitatorul adâncimi ce mărește riscului de apariție a fenomenulu de recul, și prin urmare a unui accident la muncă, vătămâri grele și moartea operatorului.
Alte operațiuni de întreținere
Periodic verificați starea roatei dințată care acționează lanțul (fig. B, 16), Dacă constatați deteriorării trimiteți unealta la service în scopul înlocuirii.
Păstrați unealta curată, nu depozitați unealta murdară. Nu curățați cu detergenti pe bază de apă, nu folositii pentru curătare soluții agresive. Așchile eliminați cu aer comprimat, îndepărtând apărătoarea roți dințată (fig. A, 13) precum și ghidajul și lanțul. Înainte de a depozita unealta micșorați tensionarea lanțului iar pe ghidaj montați apărătoarea.
Nu depozitați la îndemâna copiilor, nu expuneți la intemperii (ploaie, zăpadă, raze UV).
Nu depozitați ferăstrăul cu bio-ulei de ungere din care se precipită rășini deoarece poate să ducă la deteriorarea pompei de ulei. Nu depozitați ferăstrăul fără a curăți lanțul și ghidajul atunci când au fost unse cu ulei vegetal pentru ungerea lanțurilor. Uleiul rămas pe lanț și ghidaj poate cauza oxidarea, rigiditatea și deteriorarea acestora.
12. PIESE DE SCHIMB ŞI ACCESORII
La comanda pieselor de schimb și accesorilor Vă rugăm să Vă contactați cu service-ul Dedra-Exim. Datele de contact sunt pe pagina 1 al manualului. La comanda pieselor de schimb Vă rugăm să îndicați numărul de LOT de pe plăcuța cu date tehnice precum și numărul componentei de pe schemă. În perioada de garanție reparațiile sunt efectuate în condițiile descrise în Certificatul de Garanție. Vă rugăm să aduceți produsul reclamat la locul de achiziționare (vânzătorul este obligat să primească produsul reclamat), sau săl trimiteți la Service-ul Central DEDRA-EXIM. Vă rugăm să atașați Certificatul completat de Garanție emis de importer. Fără acest document repararea va fi considerată ca după garanție. După perioada de garanție repararea efectuază service-ul central. Aparatul deteriorat se va trimite la service (costurile de trimitere acoperă utilizatorul).
13. Rezolvarea problemelor.
Înainte de a îndepărta singur deteriorările trebuie să deconectați unealta de la rețeaua de alimentare.
| Problemă | Cauza | Rezolvare |
| Unealta nu funcționează | Cablu de alimentare rău conectat sau deteriorat | Apăsați mai adânc ștecherul în priză, verificați cablul de alimentare. Dacă constatați deteriorarea cablului de alimentare trimiteți unealta la service |
| Nu este tensiune în priză | Verificați tensiunea în priză. Verificați dacă nu a acționat siguranța | |
| Întrerupătorul deteriorat | Înlocuiti siguranța cu una nouă | |
| Motorul nu are putere, pornește cu greutate | Periile uzate înlocuiti cu noi – trimiteți unealta la service | |
| Se simnite mirosul izolatiei arse | Motorul trebuie reparal – trimiteți unealta la servie | |
| Frâna de securitate este blocată | Deblocarea manetei frânei (vezi: capitolul „Pregătire pentru funcționare”) | |
| Motorul se încălzește | Astupate orificiile de ventilatie | Suflați cu aer comprimat |
| Unealta pornește greu, iar după un moment se oprește | Prea tare tensionare a lanțului | Verificați tensionarea lanțului (vezi: capitolul „Pregătire pentru funcționare”) |
| Eficacitatea muncii foarte mică | Lanțul uzat | Trimiteți lanțul pentru ascuțire sau inlocuiti cu unul nou |
| Lipsește ulei în rezervor | Verificați tensiunea lanțului (vezi: capitolul „Pregătire pentru funcționare”) | |
| Ungerea incorectă | Prea slabă tensionare a lanțului | Verificați starea uleiului în rezervor, completați |
| Astupat orificiul de ulei și canelurile ghidajului | Curătați orificiu de ulei și canelurile ghidajului | |
| Pompa de ulei deteriorată | Trimiteți unealta la service |
14. Dotarea completă a aparatului
Completarea: ferăstrău 1 buc., ghidaj – 1 buc., lanț - 1 buc., apărătoarea ghidajului – 1 buc
15. Informația pentru utilizatori privind eliminarea utilajelor uzate
(se referă la gospodării de casă)
Simbolul prezentat, aplicat pe produse sau în documentația anexată, vă informează că acest tip de produse electrice sau
electronice, care s-au defectat, nu trebuie aruncat la gunoi împreună cu deșeurile obișnuite. Procedura corectă în caz de utilizare, reciclare sau recuperare a subsansamblelor constă în predarea dispozitivului la centrul specializat de colectare, unde va fi recepționat gratuit. Informațiile despre locuri de colectare a utilajelor uzate, vor fi furnizate de autoritățile locale de ex. pe siteurile web acestora.
Utilizarea corectă a dispozitivului va permite păstrarea unor elemente valoroase și evitarea unui impact negativ asupra sănătății și mediului, care pot fi periclitate din cauza procedurilor necorespunzătoare de eliminarea deseurilor.
Utilizatorii din țările membre Uniunii Europene
Dacă doriți să scăpați de dispositive electrice sau electronice, vă rugăm să contactați cel mai apropiat centru de vânzare sau furnizorul, pentru informații suplimentare.
Eliminarea deseurilor în tările din afara Uniunii Europene
Acest simbol se referă numai la țările membre ale Uniunii Europene. Dacă doriți să eliminați produsul respectiv, vă rugăm să contactați autoritățile locale sau vânzătorul pentru a obține informațiile despre modul corect de procedură.
- Schema și tabelul părților componente
| 1 | Cablul de alimentare |
| 2 | Manşonul cablului |
| 3 | Holşurub autofiletant |
| 4 | Placă de fixare |
| 5 | Condensator |
| 6 | Butonul întrerupătorului |
| 7 | Arcul blocajului |
| 8 | Butonul blocajului |
| 9 | Microîntrerupător |
| 10 | Holşurub autofiletant |
| 11 | Şaibă plană |
| 12 | Arc |
| 13 | Dispozitiv de împingere |
| 14 | Carcasa stângă |
| 15 | Holşurub statorului |
| 16 | Şaibă arcuitoare |
| 17 | Şaibă plană |
| 18 | Apărătoare |
| 19 | Stator |
| 20 | Piuliță cu gulăr |
| 21 | Arbore dințat |
| 22 | Bucșa arborelui |
| 23 | Lagăr/rulment |
| 24 | Rotor |
| 25 | Lagăr/rulment |
| 26 | Fixarea din spate a rotorului |
| 27 | Piulița |
| 28 | Postperie |
| 29 | Perie electrografitică |
| 30 | Şurub cu guler |
| 31 | Carcasa |
| 32 | Holşurub autofiletant |
| 33 | Capătul de ieșire a uleiului |
| 34 | Oring |
| 35 | Angrenaj set |
| 35-1 | Piulița de blocare |
| 35-2 | Lagăr/rulment |
| 35-3 | Roata de antrenare |
| 35-4 | Bucșa arborelui |
| 35-5 | Arc |
| 35-6 | Arbore |
| 35-7 | Lagăr/Rulment |
| 36 | Protectție antipraf |
| 37 | Tijă de frână set |
| 37-1 | Placa tijei |
| 37-2 | Arcul tijei |
| 37-3 | Tija |
| 37-3-1 | Insertul tijei |
| 37-4 | Şaibă plană |
| 37-5 | Placă de fixare |
| 38 | Holşurub autofiletant |
| 39 | Dispozitiv de împingere |
| 40 | Rezervor de ulei set |
| 40-1 | Rezervor de ulei |
| 40-2 | Garnitură de etanșare a rezervorului de ulei |
| 40-3 | Conectarea rezervorului pentru ulei |
| 40-4 | Mufă |
| 40-5 | Apărătoarea conectării rezervorului de ulei |
| 40-6 | Supapă |
| 40-7 | Asigurarea rezervorului |
| 40-8 | Garnitură de etanșare a rezervorului de ulei |
| 40-9 | Dopul rezervorului de ulei |
| 41 | Tub |
| 42 | Pompa de ulei |
| 42-1 | Angrenaj cu melc |
| 42-2 | Arbore cu melc |
| 42-2-1 | Insertul arborelui cu melc |
| 42-3 | Bucşa piston |
| 42-4 | Carcasa pompei de ulei |
| 43 | Tubul de ulei |
| 44 | Şurub cu gulâr |
| 45 | Ârc |
| 46 | Inel arcuitor de protejare a arborelui |
| 47 | Apărătoarea |
| 47-1 | Mâner |
| 47-2 | Insertul apărătoarei |
| 48 | Mâner suplimentar |
| 49 | Mâner |
| 49-1 | Holtşurub carcasei |
| 49-2 | Holtşurub carcasei |
| 49-3 | Insertul carcasei |
| 50 | Holtşurub autofiletant |
| 51 | Ârc |
| 52 | Roată de lant de antrenare |
| 53 | Segger |
| 54 | Gamitură de etanșare |
| 55 | Opritor rezistent dințat |
| 56 | Holtşurub |
| 57 | Holtşurub autofiletant |
| 58 | Holtşurub ghidajului |
| 59 | Ghidaj |
| 60 | Lant |
| 61 | Cupă |
| 62 | Placa cupei |
| 63 | Roată de fixare |
| 64 | Şaiba |
| 65 | Inel arcuitor de protejare |
| 66 | Apărătoare din plastic |
| 67 | Segger |
| 68 | Butonul rotativ a dispozitivului de tensionare |
| 69 | Şurubul ghidajului |
RO Certificat de garanție Pentru
No de katalog:
Număr de lot:...... (denumit în continuare Produs)
Data de cumpărare a produsului: ....
Ştampila vânzătorului: ......
Data și semnătura vânzătorului: ....
Declaratia Utilizatorului:
Confirm, că am fost informat în ceea ce privește condițiile de garanție și efectele nerespectării orientărililor cuprinse în manualul de utilizare și în Certificatul de garanție. Condițiile prezentei garanției îmi sunt cunoscute ce afirm cu semnătura mea de mână:
Data și locul semnătura Utilizatorului
I. Responsabilitatea pentru produs:
- Garant - DEDRA EXIM sp. z o.o. cu sediul în Pruszkowie, adresa: ul. 3 Maja
8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawle, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego,[Judecătoria Raională pentru o.c. Varșovia în Varșovia, Departamentul al XIV-a Economic al Registrului Național Juridic] NIP [CIF] 527-020-49-33, Kapital zakładowy [capital social]: 100 980.00 zł.
-
în condițiile menționate în prezentul Certificat de garanție Garantul acordă garanție la produsul derivat din distribuția Garantului.
-
Responsabilitatea cu titlu de garantie cuprinde numai defectele care sau ivit din cauze datorate Produsului în momentul livrării acestuia Utilizatorului.
-
Cu titlu de garanție, Utilizatorul, obține dreptul la repararea gratis a Produsului, dacă defecțiunea s-a ivit în perioada de garanție. Modul de reparare a Produsului (metoda de executare a reparării) depinde de decizia Garantului. Dacă Garantul constată că Produsul nu poate fi reparat, Garantul își rezervă dreptul de a schimba piesa defectă sau total Produsul cu altul fără defecte sau de a micșora prețul Produsului ori de a se retrage de la Contract.
-
Față de Utilizatorul, care conform cu legea din data de 23 aprilie 1964 din Codul Civil, nu este un consumator, răspunderea Garantului pentru dauna rezultate din prezenta garanție și/ sau în legătură cu încheierea și executarea acesteia, indiferent de dreptul legal, este limitată maxim până la valoarea Produsului defect.
II. Perioada de garantie:
| Componentele Produsului acoperite de garanție | Durata de protectie a garanției |
| Ferăstrău | 24 luni, de la data cumpărării Produsului, înscrisă în prezentul Certificat de garanție |
| Lanț, ghidaj, apărătoarea ghidajului | Componente neacoperite de garanție |
III. Conditiiile de utilizare a garantiei:
-
Prezentarea de câtre Utilizator a Certificatul completat de garanție a Produsului și dovedirea împrejurărilor de cumpărare a Produsului de ex. prin prezentarea chitanței, facturei, etc. Pentru a efectua în mod eficient reclamația, se recomandă că Utilizatorul să trimite împreună cu Produsul reclamat, toate componetele menționate la “Completarea” Produsului în manualul de utilizare.
-
Respectarea de câtre Utilizator a recomandările din Manualul de utilizare și din Certificatul de garanție.
-
Garantia acoperă numai teritoriul Republicii Polonă și UE.
IV. Garantia nu acoperă defectiunile Produsului apărute în special din cauza:
-
Nerespectării de către Utilizator a condițiilor indicate în Manualul de utilizare, în special în domeniul de utilizare, întreținere și curățare corectă.
-
Utilizarea de câtre Utilizator a unor produse de curățare sau substanțe de conservare care sunt neadecvate cu Manualul de utilizare;
-
Depozitare necorespunzătoare și transportul necorespunzător al Produsului de către Utilizator;
-
Modificări și/sau reconstrucții arbitrare a Produsului de către Utilizator;
-
Utilizarea în Produs de câtre Utilizator a unor materiale consumabile neconforme cu manualul de utilizare.
Utilizatorul care conform nu legea din data de 23 aprilie 1964 din Codul Civil nu este un consumator, pierde garanția pentru Produsul, în care:
-
numerele de serie, marcarea datelor și plăcuțele cu datele technice au fost îndepărtate de către Utilizator.
-
sigiliile existente au fost deteriorate de Utilizator sau au urme rămase din manipularea de câtre utilizator la acestea.
Atenție! Operațiile legate cu utilizarea de fiecare zii, descrise în manualul de utilizare, Utilizatorul execută singur pe costul său.
V. Procedura de reclamație:
-
Dacă se constată că Produsul nu funcționează corect, Înainte de a depune reclamația trebuie să Vă asigurați dacă toate operațiunile descrise în manualul de utilizare au fost executate corect.
-
Sesizați imediat reclamația, cel mai bine în termen de 7 zile de la data la care ați observant defectul produsului. Utilizatorul care conform cu legea din data de 23 aprilie 1964 din Codul Civil nu este un consumator, pierde garanția pentru Produs dacă reclamația nu depune în termen de până de 7 zile.
-
Sesizarea reclamației se face de ex. la. la punctul de cumpărare a Produsului, la service-ul de garanție sau se poate trimite în scris pe adresa: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
-
Utilizatorul poate să depună reclamația prin formularul accesibil pe pagina de internet www.dedra.pl. ("Formular pentru sesizarea reclamației cu titlu de garanție").
-
Adresele service-urilor de garanție din fiecare stat sunt accesibile pe pagina www.dedra.pl. Dacă service-ul lipsește în statul adecvat, trimitelți sesizările de reclamație cu titlu de garanție pe adresa: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polonia).
-
Luând în considerare siguranța Utilizatorului se interzice utilizarea Produsului defect.
-
Atenție!!! Utilizarea Produsului defect este periculos pentru sănătatea și viața Utilizatorului.
-
Executarea obligațiilor rezultate din garanție va avea loc în termen de 14 zile lucrătoare, calculate de la data furnizării de către Utilizator a Produsului reclamat.
-
Înainte de furnizare a Produsului reclamat se recomandă curățirea acestuia. Se recomandă de a se asigura bine Produsul împotriva distrugerii în timpul transportului (se recomandă să trimiteți produsul reclamat în ambalajul original). Perioada de garanție va fi prelungită cu durata în care, din cauza defectului Produsului acoperit de garanție Utilizatorul nu I-a putut să-I utilizeze,
-
Garantia nu opreşte, nu limitează nu suspendează drepturile Utilizatorului rezultate din dispozițiile privind garanția pentru vicile produsului vândut.
