NÁVOD K OBSLUZE DED8701 DEDRA

Řetězová pila Návod k obsluze se záručním listem

Všechna práva vyhrazena. Toto zpracování je chráněno autorským právem. Kopírování nebo šíření Návodu k obsluze v částech nebo vcelku bez souhlasu společnosti Dedra Exim je zakázáno. Dedra Exim si vyhrazuje právo zavádět konstrukční a technické a komplementační změny bez dřívějšího oznámení. Tyto změny nemohou být základem pro reklamování výrobku. Návod k obsluze dostupný na stránkách www.dedra.pl

1. Fotografie a výkresy

2. Podrobné bezpečnostní předpisy

10. Používání zařízení

11. Běžné servisní činnosti

12. Náhradní díly a příslušenství

13. Svépomocné odstraňování závad

14. Kompletace zařízení. Závěrečné poznámky

15. Informace pro uživatele o likvidaci elektrických a elektronických zařízení

16. Seznam součástí podle výkresu sestavení

Preklad originálneho návodu Prohlášení o shodě bylo přiloženo k návodu jako samostatný dokument. Pokud prohlášení o shodě nebude přiloženo, kontaktujte Dedra-Exim Sp. z o.o. Poznámka. Všeobecné bezpečnostní podmínky byly přiloženy k návodu jako samostatná příručka. Podrobné bezpečnostní podmínky pro popsané zařízení byly přiloženy k návodu. POZOR Při práci s přístrojem je doporučeno vždy dodržovat základní bezpečnostní pokyny, aby se vyhnulo vzniku požáru, poranění elektrickým proudem nebo mechanickému poškození. Před zprovozněním přístroje seznamte se prosím s obsahem Návodu k obsluze. Uchovejte prosím Návod k obsluze, Návod o bezpečnostních pokynech a Prohlášení o shodě. Důsledné dodržování pokynů a doporučení uvedených v Návodu k obsluze pozitivně ovlivní životnost Vašeho přístroje. POZOR Během práce bezpodmínečně dodržujte pokyny obsažené v Návodu k bezpečnosti práce Návod k bezpečnosti práce je přiložen k přístroji jako samostatná brožura a je třeba jej uchovat. V případě předání přístroje jiné osobě, předejte ji také Návod k obsluze, Návod k bezpečnosti práce a Prohlášení o shodě. Společnost Dedra Exim nenese odpovědnost za nehody vzniklé v následku nedodržování bezpečnostních pokynů.Podrobně přečtěte všechny bezpečnostní pokyny a návody k obsluze. Nedodržování varování a návodů může mít za následky poranění elektrickým proudem, požár a/nebo vážná zranění. Uchovejte všechny návody, bezpečnostní pokyny a prohlášení o shodě pro budoucí potřeby.

2. Podrobné bezpečnostní předpisy

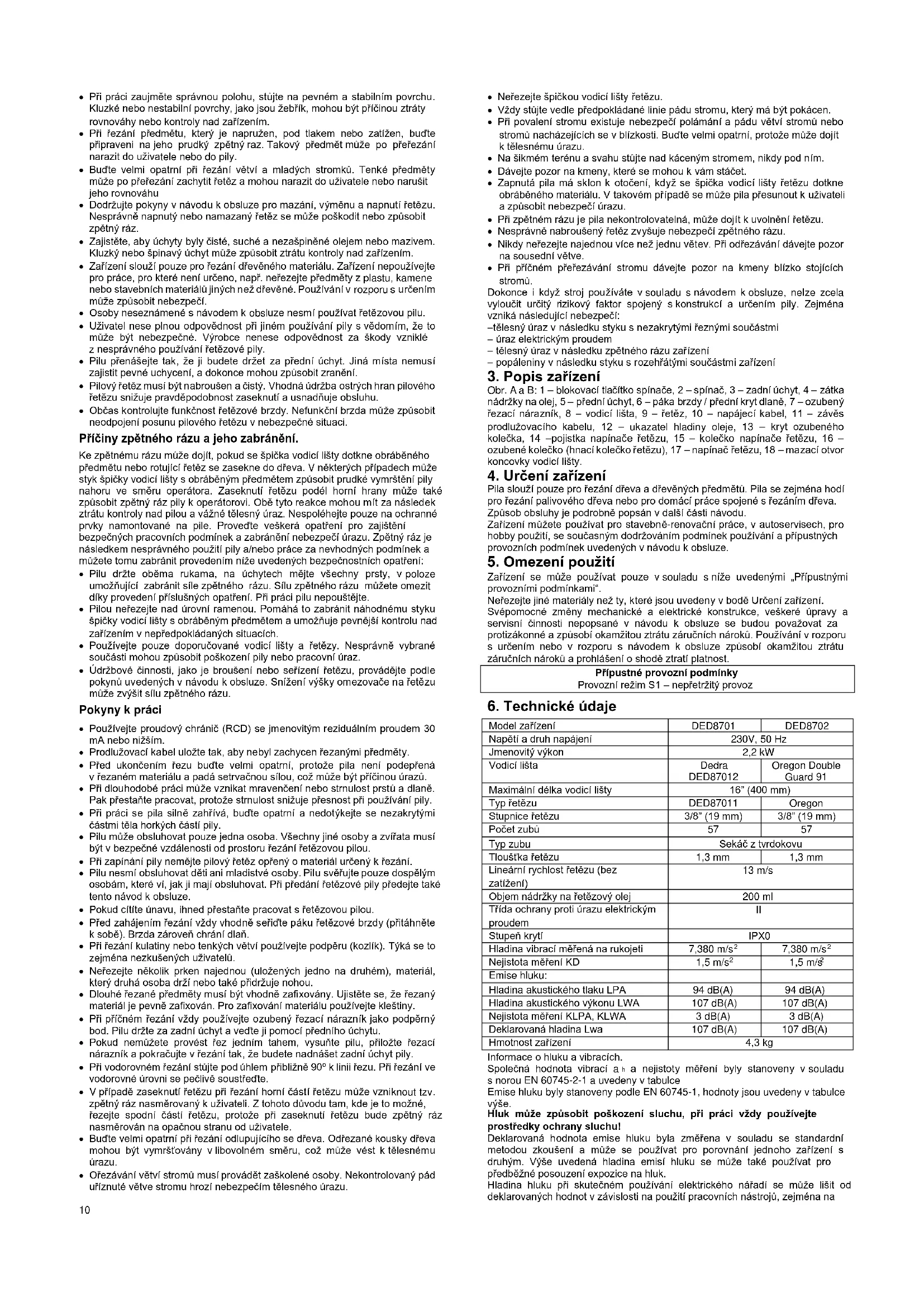

Nepřibližujte se žádnými částmi těla k rotujícímu řetězu. Před zapnutím pily se ujistěte, že se řetěz nedotýká cizích předmětů. Nepozornost při práci může mít za následek, že části oděvu nebo těla budou zachyceny řetězem. Řetězovou pilu vždy držte pravou rukou za zadní úchyt a levou rukou za zadní úchyt. Opačné držení pily zvyšuje nebezpečí úrazu a nikdy jej nepoužívejte. Řetězovou pilu vždy držte za izolované části zařízení, protože při práci může dojít k nárazu do skrytých vodičů nebo napájecího kabelu. Styk s vodičem pod napětím může způsobit úraz elektrickým proudem. Vždy používejte osobní ochranné prostředky zraku a sluchu. Používejte také ochranu hlavy, rukou, nohou a chodidel. Vhodný ochranný oděv snižuje nebezpečí úrazu v následku nárazu části obráběného materiálu nebo náhodného styku s řetězem. Nepracujte nikdy S řetězovou pilou zaseknutou ve dřevě. Zapnutá řetězová pila může způsobit úraz nebo tělesné poranění.10 Při práci zaujměte správnou polohu, stůjte na pevném a stabilním povrchu. Kluzké nebo nestabilní povrchy, jako jsou žebřík, mohou být příčinou ztráty rovnováhy nebo kontroly nad zařízením. Při řezání předmětu, který je napružen, pod tlakem nebo zatížen, buďte připraveni na jeho prudký zpětný raz. Takový předmět může po přeřezání narazit do uživatele nebo do pily. Buďte velmi opatrní při řezání větví a mladých stromků. Tenké předměty může po přeřezání zachytit řetěz a mohou narazit do uživatele nebo narušit jeho rovnováhu Dodržujte pokyny v návodu k obsluze pro mazání, výměnu a napnutí řetězu. Nesprávně napnutý nebo namazaný řetěz se může poškodit nebo způsobit zpětný ráz. Zajistěte, aby úchyty byly čisté, suché a nezašpiněné olejem nebo mazivem. Kluzký nebo špinavý úchyt může způsobit ztrátu kontroly nad zařízením. Zařízení slouží pouze pro řezání dřevěného materiálu. Zařízení nepoužívejte pro práce, pro které není určeno, např. neřezejte předměty z plastu, kamene nebo stavebních materiálů jiných než dřevěné. Používání v rozporu s určením může způsobit nebezpečí. Osoby neseznámené s návodem k obsluze nesmí používat řetězovou pilu. Uživatel nese plnou odpovědnost při jiném používání pily s vědomím, že to může být nebezpečné. Výrobce nenese odpovědnost za škody vzniklé z nesprávného používání řetězové pily. Pilu přenášejte tak, že ji budete držet za přední úchyt. Jiná místa nemusí zajistit pevné uchycení, a dokonce mohou způsobit zranění. Pilový řetěz musí být nabroušen a čistý. Vhodná údržba ostrých hran pilového řetězu snižuje pravděpodobnost zaseknutí a usnadňuje obsluhu. Občas kontrolujte funkčnost řetězové brzdy. Nefunkční brzda může způsobit neodpojení posunu pilového řetězu v nebezpečné situaci. Příčiny zpětného rázu a jeho zabránění. Ke zpětnému rázu může dojít, pokud se špička vodicí lišty dotkne obráběného předmětu nebo rotující řetěz se zasekne do dřeva. V některých případech může styk špičky vodicí lišty s obráběným předmětem způsobit prudké vymrštění pily nahoru ve směru operátora. Zaseknutí řetězu podél horní hrany může také způsobit zpětný ráz pily k operátorovi. Obě tyto reakce mohou mít za následek ztrátu kontroly nad pilou a vážné tělesný úraz. Nespoléhejte pouze na ochranné prvky namontované na pile. Proveďte veškerá opatření pro zajištění bezpečných pracovních podmínek a zabránění nebezpečí úrazu. Zpětný ráz je následkem nesprávného použití pily a/nebo práce za nevhodných podmínek a můžete tomu zabránit provedením níže uvedených bezpečnostních opatření: Pilu držte oběma rukama, na úchytech mějte všechny prsty, v poloze umožňující zabránit síle zpětného rázu. Sílu zpětného rázu můžete omezit díky provedení příslušných opatření. Při práci pilu nepouštějte. Pilou neřezejte nad úrovní ramenou. Pomáhá to zabránit náhodnému styku špičky vodicí lišty s obráběným předmětem a umožňuje pevnější kontrolu nad zařízením v nepředpokládaných situacích. Používejte pouze doporučované vodicí lišty a řetězy. Nesprávně vybrané součásti mohou způsobit poškození pily nebo pracovní úraz. Údržbové činnosti, jako je broušení nebo seřízení řetězu, provádějte podle pokynů uvedených v návodu k obsluze. Snížení výšky omezovače na řetězu může zvýšit sílu zpětného rázu. Pokyny k práci Používejte proudový chránič (RCD) se jmenovitým reziduálním proudem 30 mA nebo nižším. Prodlužovací kabel uložte tak, aby nebyl zachycen řezanými předměty. Před ukončením řezu buďte velmi opatrní, protože pila není podepřená v řezaném materiálu a padá setrvačnou sílou, což může být příčinou úrazů. Při dlouhodobé práci může vznikat mravenčení nebo strnulost prstů a dlaně. Pak přestaňte pracovat, protože strnulost snižuje přesnost při používání pily. Při práci se pila silně zahřívá, buďte opatrní a nedotýkejte se nezakrytými částmi těla horkých částí pily. Pilu může obsluhovat pouze jedna osoba. Všechny jiné osoby a zvířata musí být v bezpečné vzdálenosti od prostoru řezání řetězovou pilou. Při zapínání pily nemějte pilový řetěz opřený o materiál určený k řezání. Pilu nesmí obsluhovat děti ani mladistvé osoby. Pilu svěřujte pouze dospělým osobám, které ví, jak ji mají obsluhovat. Při předání řetězové pily předejte také tento návod k obsluze. Pokud cítíte únavu, ihned přestaňte pracovat s řetězovou pilou. Před zahájením řezání vždy vhodně seřiďte páku řetězové brzdy (přitáhněte k sobě). Brzda zároveň chrání dlaň. Při řezání kulatiny nebo tenkých větví používejte podpěru (kozlík). Týká se to zejména nezkušených uživatelů. Neřezejte několik prken najednou (uložených jedno na druhém), materiál, který druhá osoba drží nebo také přidržuje nohou. Dlouhé řezané předměty musí být vhodně zafixovány. Ujistěte se, že řezaný materiál je pevně zafixován. Pro zafixování materiálu používejte kleštiny. Při příčném řezání vždy používejte ozubený řezací nárazník jako podpěrný bod. Pilu držte za zadní úchyt a veďte ji pomocí předního úchytu. Pokud nemůžete provést řez jedním tahem, vysuňte pilu, přiložte řezací nárazník a pokračujte v řezání tak, že budete nadnášet zadní úchyt pily. Při vodorovném řezání stůjte pod úhlem přibližně 90º k linii řezu. Při řezání ve vodorovné úrovni se pečlivě soustřeďte. V případě zaseknutí řetězu při řezání horní částí řetězu může vzniknout tzv. zpětný ráz nasměrovaný k uživateli. Z tohoto důvodu tam, kde je to možné, řezejte spodní částí řetězu, protože při zaseknutí řetězu bude zpětný ráz nasměrován na opačnou stranu od uživatele. Buďte velmi opatrní při řezání odlupujícího se dřeva. Odřezané kousky dřeva mohou být vymršťovány v libovolném směru, což může vést k tělesnému úrazu. Ořezávání větví stromů musí provádět zaškolené osoby. Nekontrolovaný pád uříznuté větve stromu hrozí nebezpečím tělesného úrazu. Neřezejte špičkou vodicí lišty řetězu. Vždy stůjte vedle předpokládané linie pádu stromu, který má být pokácen. Při povalení stromu existuje nebezpečí polámání a pádu větví stromů nebo stromů nacházejících se v blízkosti. Buďte velmi opatrní, protože může dojít k tělesnému úrazu. Na šikmém terénu a svahu stůjte nad káceným stromem, nikdy pod ním. Dávejte pozor na kmeny, které se mohou k vám stáčet. Zapnutá pila má sklon k otočení, když se špička vodicí lišty řetězu dotkne obráběného materiálu. V takovém případě se může pila přesunout k uživateli a způsobit nebezpečí úrazu. Při zpětném rázu je pila nekontrolovatelná, může dojít k uvolnění řetězu. Nesprávně nabroušený řetěz zvyšuje nebezpečí zpětného rázu. Nikdy neřezejte najednou více než jednu větev. Při odřezávání dávejte pozor na sousední větve. Při příčném přeřezávání stromu dávejte pozor na kmeny blízko stojících stromů. Dokonce i když stroj používáte v souladu s návodem k obsluze, nelze zcela vyloučit určitý rizikový faktor spojený s konstrukcí a určením pily. Zejména vzniká následující nebezpečí: –tělesný úraz v následku styku s nezakrytými řeznými součástmi – úraz elektrickým proudem – tělesný úraz v následku zpětného rázu zařízení – popáleniny v následku styku s rozehřátými součástmi zařízení

Obr. A a B: 1 – blokovací tlačítko spínače, 2 – spínač, 3 – zadní úchyt, 4 – zátka nádržky na olej, 5 – přední úchyt, 6 – páka brzdy / přední kryt dlaně, 7 – ozubený řezací nárazník, 8 – vodicí lišta, 9 – řetěz, 10 – napájecí kabel, 11 – závěs prodlužovacího kabelu, 12 – ukazatel hladiny oleje, 13 – kryt ozubeného kolečka, 14 –pojistka napínače řetězu, 15 – kolečko napínače řetězu, 16 – ozubené kolečko (hnací kolečko řetězu), 17 – napínač řetězu, 18 – mazací otvor koncovky vodicí lišty.

Pila slouží pouze pro řezání dřeva a dřevěných předmětů. Pila se zejména hodí pro řezání palivového dřeva nebo pro domácí práce spojené s řezáním dřeva. Způsob obsluhy je podrobně popsán v další části návodu. Zařízení můžete používat pro stavebně-renovační práce, v autoservisech, pro hobby použití, se současným dodržováním podmínek používání a přípustných provozních podmínek uvedených v návodu k obsluze.

Zařízení se může používat pouze v souladu s níže uvedenými „Přípustnými provozními podmínkami“. Neřezejte jiné materiály než ty, které jsou uvedeny v bodě Určení zařízení. Svépomocné změny mechanické a elektrické konstrukce, veškeré úpravy a servisní činnosti nepopsané v návodu k obsluze se budou považovat za protizákonné a způsobí okamžitou ztrátu záručních nároků. Používání v rozporu s určením nebo v rozporu s návodem k obsluze způsobí okamžitou ztrátu záručních nároků a prohlášení o shodě ztratí platnost. Přípustné provozní podmínky Provozní režim S1 – nepřetržitý provoz

Model zařízení DED8701 DED8702 Napětí a druh napájení 230V, 50 Hz Jmenovitý výkon 2,2 kW Vodicí lišta Dedra DED87012 Oregon Double Guard 91 Maximální délka vodicí lišty 16” (400 mm) Typ řetězu DED87011 Oregon Stupnice řetězu 3/8” (19 mm) 3/8” (19 mm) Počet zubů

Typ zubu Sekáč z tvrdokovu Tloušťka řetězu 1,3 mm 1,3 mm Lineární rychlost řetězu (bez zatížení) 13 m/s Objem nádržky na řetězový olej 200 ml Třída ochrany proti úrazu elektrickým proudem

Stupeň krytí IPX0 Hladina vibrací měřená na rukojeti 7,380 m/s

Nejistota měření KD 1,5 m/s

Hladina akustického tlaku LPA 94 dB(A) 94 dB(A) Hladina akustického výkonu LWA 107 dB(A) 107 dB(A) Nejistota měření KLPA, KLWA 3 dB(A) 3 dB(A) Deklarovaná hladina Lwa 107 dB(A) 107 dB(A) Hmotnost zařízení 4,3 kg Informace o hluku a vibracích. Společná hodnota vibrací a

a nejistoty měření byly stanoveny v souladu s norou EN 60745-2-1 a uvedeny v tabulce Emise hluku byly stanoveny podle EN 60745-1, hodnoty jsou uvedeny v tabulce výše. Hluk může způsobit poškození sluchu, při práci vždy používejte prostředky ochrany sluchu! Deklarovaná hodnota emise hluku byla změřena v souladu se standardní metodou zkoušení a může se používat pro porovnání jednoho zařízení s druhým. Výše uvedená hladina emisí hluku se může také používat pro předběžné posouzení expozice na hluk. Hladina hluku při skutečném používání elektrického nářadí se může lišit od deklarovaných hodnot v závislosti na použití pracovních nástrojů, zejména na11 druhu obráběného předmětu a na nutnosti určení ochranných prostředků pro uživatele. Abyste přesně odhadli expozici ve skutečných podmínkách používání, zohledněte všechny části provozního cyklu, zahrnující také dobu, kdy je zařízení vypnuto nebo když je zapnuto, ale nepoužívá se.

Všechny činnosti popsané v této kapitole provádějte při zástrčce vytažené ze zásuvky. Řetězovou pilu připojte k síti teprve tehdy, když ji bude mít úplně smontovanou, seřídíte napětí řetězu a nalijete řetězový olej do nádržky. Při montáži, seřízení a kontrole řetězové pily vždy noste ochranné rukavice, abyste se neporanili. Montáž vodicí lišty a řetězu Sejměte kryt ozubeného kolečka (obr. A, 13) vyšroubováním vlevo pojistky napínače řetězu (obr. A, 14). Sešroubujte napínač řetězu (obr. B, 17) a vodicí lištu (obr. A, 8) způsobem zobrazeným na obrázku C. Ujistěte se, že olejový otvor ve vodicí liště (obr. C, 1), který slouží pro mazání řetězu, není ucpán ani znečištěn. Zkontrolujte řetěz, zda není poškozen – zda nejsou popraskané články nebo stržené nýty. Na pilu nemontujte poškozený řetěz. Vodicí lištu a řetěz namontujte tak, jak je znázorněno na obrázku B. Dávejte pozor na správný směr namontování řetězu – ostré hrany řezných zubů musí být nasměrovány ve směru otáčení řetězu, tak jak je to znázorněno na obrázku B. Ujistěte se, že vodicí lišta je přiléhá k tělu pily a řetěz je správně usazen v hnacím ozubeném kolečku (obr. B, 16) a drážce vodicí lišty. Předběžně natáhněte řetěz otočením napínače řetězu (obr. B, 17) vpravo. Nasaďte kryt ozubeného kolečka (obr. A, 13) utažením kolečka pojistky napínače (obr. A, 14). Ujistěte se, že kryt přiléhá k tělu pily podél všech stykových hran, nikde nevyčnívá ani není napnutý. Napnutí řetězu pily Řetěz se při používání prodlužuje, proto pravidelně kontrolujte jeho napnutí. Při prvním použití nového řetězu pamatujte, že vyžaduje určitý čas na zaběhnutí, proto také častěji kontrolujte jeho napnutí. Zejména je důležitá kontrola napnutí nového řetězu asi po 5–10 minutách práce. Chcete-li napnout řetěz, povolte pojistku napínače řetězu (obr. A, 14), lehce ji otáčejte vlevo. Kolečkem napínače řetězu (obr. A, 15) otáčejte vpravo, abyste silněji napnuli řetěz, nebo vlevo, abyste snížili jeho napnutí. Pak utáhněte nadoraz vpravo pojistku napínače řetězu (obr. A, 14). Správně napnutý řetěz nevisí podél spodní hrany vodicí lišty a lze jej jemným pohybem odsunout od vodicí lišty ve středu její délky na 3–4 mm, přičemž řetěz nesmí vypadnout z drážky vodicí lišty (obr. D). Po uvolnění se řetěz vrátí na své místo v drážce vodicí lišty. Bude-li třeba, opakujte výše uvedené činnosti. Mazání řetězu Nepracujte s pilou bez řetězového oleje. Řetěz může prasknout a způsobit vážný úraz nebo smrt. Jako prostředky pro mazání řetězu používejte pouze oleje určené pro řetězové pily (např. olej Dedra DEGL02). Nepoužívejte vyjeté motorové oleje nebo jiné mazací prostředky neurčené k tomuto účelu. Výběr vhodného oleje prodlužuje životnost řetězu a vodicí lišty pily. Chcete-li doplnit řetězový olej, vyšroubujte zátku nádržky na olej (obr. A, 4) a nalijte olej do nádržky. Při doplňování oleje sledujte jeho hladinu na ukazateli hladiny oleje (obr. A, 12). Do nádržky se jednorázově vejde 200 ml oleje. Pokud se olej rozlije na kryt pily, otřete kryt dosucha bavlněným hadříkem. Při doplňování hladiny oleje dávejte pozor, aby se do nádržky nedostaly žádné nečistoty, protože to může způsobit nesprávné mazání řetězu nebo poškodit součásti pily, jako je olejové čerpadlo.

Před připojením zařízení ke zdroji napětí se ujistěte, že napájecí napětí odpovídá hodnotě uvedené na výkonovém štítku. Napájecí instalace přístroje by měla být provedena v souladu se zásadními požadavky, které se vztahují na elektrické instalace, a splňovat bezpečnostní požadavky pro užívání. Parametry minimálního průřezu napájecího kabelu a minimální hodnoty pojistky podle výkonu stroje byly uvedeny v tabulce níže: Výkon přístroje [W] Minimální průřez vodiče [mm2] Minimální hodnota pojistky typu C [A] 1400÷2300 1,5

Instalace by měla být provedena kvalifikovaným elektrikářem. Pokud používáte prodlužovací kabely, dávejte pozor, aby průřez žíly nebyl menší než požadovaný (viz tabulka). Elektrický vodič položte takovým způsobem, aby během práce nehrozilo jeho přeřezání. Nepoužívejte poškozené prodlužovací kabely. Pravidelně kontrolujte technický stav napájecího kabelu. Netáhněte za napájecí kabel.

Před zapnutím zařízení bezpodmínečně proveďte činnosti popsané v kapitole „Příprava k práci“. Na konci prodlužovacího kabelu pro napájení pily udělejte smyčku, přesuňte ji přes otvor v zadním úchytu a zahákněte na závěs (obr. A, 11). Zajistí to napájecí kabel pily proti nekontrolovanému vysunutí zástrčky prodlužovacího kabelu. Na tento závěs nepřipevňujte napájecí kabel pily. Před zapnutím zařízení se ujistěte, že oběma nohama stojíte pevně na povrchu, pravou ruku máte na zadním úchytu (obr. A, 3) a levou na předním úchytu (obr. A, 5). Ujistěte se, že se v blízkosti nenacházejí jiné osoby nebo zvířata, které by se mohly nekontrolovaně ocitnout v dosahu pily. Ujistěte se, že se při zapnutí řetěz pily ničeho nedotýká. Abyste zapnuli zařízení, přesuňte páčku brzdy (obr. A, 6) směrem k přednímu úchytu (obr. A, 5). Pak palcem pravé dlaně stiskněte blokovací tlačítko spínače (obr. A, 1). Alespoň dvěma prsty (ukazováčkem a prostředníčkem) pravé dlaně stiskněte spínač (obr. A, 2). Zařízení začne pracovat.

10. Používání zařízení

Před zahájením práce s pilou bezpodmínečně proveďte další činnosti, jako jsou kontrola funkčnosti bezpečnostní brzdy a setrvačné brzdy a mazání řetězu. Nepoužívejte nefunkční zařízení. Kontrola funkčnosti bezpečnostní brzdy Po zapnutí pily otočte levou dlaň na předním úchytu (obr. A, 5) tak, abyste vrchem dlaně nebo zápěstím posunuli páku brzdy (obr. A, 6) dopředu. Motor pily se musí okamžitě vypnout a řetěz zastavit. Kontrola funkčnosti setrvačníkové brzdy Uvolněte spínač pily (obr. A, 2) a zkontrolujte, zda se řetěz zastaví a přestane otáčet. Pokud po uvolnění spínače vidíte výrazný setrvačný posuv řetězu, s pilou nepracujte. Konntrola mazání řetězu Pilu držte vodicí lištou dolů pod úhlem 45° nad světlým. rovným povrchem (např. prknem), nechte zařízení pracovat jednu minutu. Pokud se na povrchu objeví výrazná čára oleje, který vytéká z řetězu na špičce vodicí lišty, znamená to, že řetěz je mazán správně. Pokud zjistíte nesprávné mazání, s pilou nepracujte. Zkontrolujte, zda olejový otvor vodicí lišty (obr. C, 1) není ucpán. Zkontrolujte vodicí lištu (vodicí drážku řetězu), zda není znečištěna. Pokud tyto činnosti nepřinesou požadovaný výsledek, zařízení odevzdejte k opravě. Práce s řetězovou pilou Při práci s pilou bezpodmínečně dodržujte všechny zásady bezpečnosti a pokyny popsané v bezpečostních podmínkách. Neřezejte pilou dřevo, které leží přímo na zemi, betonu nebo jiném povrchu. Styk řetězu se zemí nebo jiným povrchem může být nejen nebezpečný, ale také zkracuje životnost řetězu a vodicí lišty. Kácení stromu – příprava Kácení stromu neprovádějte způsobem, který ohrožuje osoby, majetek elektrické nebo telekomunikační vedení atp. Osoby se musí nacházet ve vzdálenosti alespoň 2,5násobku výšky (délky) káceného stromu. Pokud dojde ke styku káceného stromu s elektrickým vedením, telekomunikačním vedením atp., okamžitě informujte operátora dané sítě. Pokud se kácený strom nachází na nakloněném terénu, stůjte na horní straně svahu, protože kácený strom má tendenci padat / sesouvat se po svahu. Před zahájením kácení stromu určete předpokládaný směr pádu stromu (obr. E, 1). Vezměte v úvahu takové faktory, jako jsou přirozený sklon stromu, poloha velkých větví a větví, směr větru atp. Před provedením kácení naplánujte a očistěte od překážek únikové cesty (obr. E, 2). Správné únikové cesty se musí odkloňovat od směru pádu pod úhlem asi 135°. Vyhýbejte se nebezpečným zónám (obr. E, 3). Z káceného stromu odstraňte nečistoty, kameny, uvolněnou kůru, hřebíky, dráty, sponky atp. Prostor kolem kácení stromu očistěte od podrostu. Kácení stromu – hlavní řez První zářez čili hlavní řez (obr. F, 2) proveďte ve směru pádu (obr. F, 1 a obr. E, 1), do 1/3 tloušťky stromu, kolmo na strom. Abyste minimalizovali nebezpečí zaseknutí pily ve stromu, nejprve proveďte spodní vodorovný zářez a pak horní pod úhlem 45°. Odstraňte vyřezaný kus dřeva z hlavního řezu. Kácení stromu – porážecí řez Druhý zářez čili porážecí řez (obr. F, 3) proveďte na opačné straně k směru pádu stromu. Zachovejte vzdálenost alespoň 50 mm nad spodní hranou hlavního řezu, snažte se přitom řezat vodorovně. Ponechte nedořez (obr. F, 4) o šířce asi 50 mm. Nedořez (nebo závěs) je pás nepřeříznutého dřeva ve stromě, umožňující správné nasměrování povalení a zabraňující otočení stromu při povalení a jeho pádu ve směru jiném než předpokládaném. Nedořez se roztrhne při pádu sílou hmotnosti povaleného stromu. Pokud vznikne riziko, že strom začne padat v jiném než předpokládaném směru, odrazí se a zasekne pilu v porážecím řezu, okamžitě přerušte porážecí řez, použijte klíny (dřevěné, plastové nebo hliníkové), abyste rozšířili porážecí řez a povalili strom v požadovaném směru. Pokud se bude porážecí řez blížit k nedořezu, strom se začne naklánět a padat. Pak vysuňte pilu z porážecího řezu, vypněte motor, odložte pilu a vzdalte se únikovou cestou. Dávejte pozor na horní větve a velké větve stromu, které mohou padat. Dívejte se pod nohy. Odvětvování Odvětvování je odstraňování větví z pokáceného, na zemi ležícího stromu. Při odvětvování ponechte hrubší spodní větve, abyste takto zajistili podepření stromu o zem. Odvětvování začněte od spodního konce pokáceného stromu a pokračujte ve směru k vrcholku. Větve odvětvujte jednotlivě, malé větve odstraňujte jedním řezem. Napnuté větve odvětvujte ze strany tahového napětí, abyste zabránili zaseknutí pily. Při řezání napnutých větví buďte opatrní, protože se mohou vymrštit v nepředpokládaném směru a způsobit náraz a v jeho následku úraz. Přeřezávání stromu Přeřezávání (nebo prořez) spočívá v příčném přeřezání pokáceného a předem odvětveného stromu na kratší klády, za účelem získání požadovaného sortimentu. Při přeřezávání stůjte pevně na zemi, rovnoměrně rozložte hmotnost těla na obě nohy a takto přenášejte hmotnost zařízení na přeřezávaný kmen.12 Bude-li to možné, musí být kmen v místě přeřezání zvednutý, tak že se podepírá o silnější větve, kozlíky, vzpěry nebo přirozené nerovnosti terénu. Pokud je kmen podepřen v místě přeřezávání, proveďte přeřezávací řez shora a zabraňte tak zahloubení vodicí lišty a řetězu do země. V této situaci by měl dořezání provést kvalifikovaný dřevorubec. Pokud je kmen podepřen na jednom konci (obr. G, 3) a přeřezávaný konec visí volně, pak začněte přeřezávací řez zespodu, do 1/3 tloušťky kmene (obr. G, 1) ze strany tlakového namáhání a pak dořezání proveďte shora (obr. G, 2) ze strany tahového napětí. Pokud je kmen podepřen z obou dvou stran p přeřezávacího řezu (obr. H, 3), začněte porážecí řez shora, do 1/3 tloušťky kmene (obr. H, 1) ze strany tlakového namáhání a pak proveďte dořezávání zespodu (obr. H, 2) ze strany tahového napětí. Pokud se přeřezávaný kmen nachází na svahu, musíte stát na vyšší části svahu, abyste se vyhnuli úrazu, protože odřezávané klády mají tendenci stáčet se dolů po svahu. Při závěrečné fázi přeřezávání „na skrz“ musíte za účelem úplného zachování kontroly nad pilou maximálně omezit tlak na pilu, tak aby zařízení působilo na pilu pouze vlastní hmotností. Neuvolňujte však prsty na úchytech pily, abyste zachovali úplnou kontrolu nad zařízením. Po ukončení přeřezávacího řezu uvolněte spínač pily (obr. A, 2) a počkejte, až se zastaví řetěz, než začnete pohybovat se zařízením. Při přecházení od stromu ke stromu musí být pila vypnuta.

11. Běžné servisní činnosti

UPOZORNĚNÍ Všechny údržbové činnosti provádějte při zástrčce vytažené ze zásuvky. Při údržbě řetězové pily vždy noste ochranné rukavice, abyste se neporanili. Kontrola stavu napnutí řetězu Pamatujte, že řetěz pily se při práci zahřívá a rozrahuje. Během přestávek při práci kontrolujte napnutí řetězu a vhodně jej upravujte, jak je to popsávno v kapitole „Příprava k práci“. Po ukončení práce snižte napnutí řetězu, aby se při chladnutí a zkracování nazeseknul ve vodicí liště. Kontrola a doplňování oleje Pravidelně kontrolujte hladinu řetězového oleje, nepracujte s pilou bez mazacího prostředku. Při každém doplnění hladiny oleje zkontrolujte napnutí řetězu. Kontrola stavu a napnutí vodicí lišty a řetězu Pravidelně (alespoň každých 5 hodin práce) kontrolujte stav řetězu a vodicí lišty. Demontáž proveďte v opačném pořadí, než jak je to popsáno pro montáž v kapitole „Příprava k práci“. Čistěte vodicí drážku řetězu a olejový otvor ve vodicí liště (obr. C, 1). Abyste zabránili nadměrnému opotřebení vodicí lišty, pravidelně ji otáčejte (v případě denního intenzivního používání pily, v jiném případě při každém broušení nebo výměně řetězu), otočení napínače řetězu (obr. B, 17) na jeho druhou stranu, a otočením vodicí lišty shora dolů. Kontrolujte stav drážky vodicí lišty: přiložte hranové měřítko k boční straně, pokud je viditelná mezera způsobená vyhrnutím hran drážky vodicí lišty vně, vyměňte vodicí lištu za novou nebo odevzdejte do servisu k regeneraci. Zkontrolujte stav ozubeného kolečka na konci vodicí lišty, bude-li třeba, namažte technickou vazelínou, kterou dáte do mazacího otvoru na konci vodicí lišty (obr. A, 18). Kontrolujte řetěz, zda nejsou popraskané články, uvolněné nýty. Nepoužívejte řetěz, který má popraskané články, uvolněné nýty nebo jehož spoje jsou tuhé. Broušení řetězu Řetěz je opotřebený, pokud jsou řezné zuby dlouhé 4 mm. Nepoužívejte opotřebený řetěz, bezpodmínečně jej vyměňte za nový. Řetězu věnujte zvýšenou pozornost jako pracovnímu nářadí pily. Jeho ostrost ovlivňuje kvalitu a rychlost řezání, tupý řetěz značně ztěžuje práci se zařízením, způsobuje rychlejší opotřebení vodicí lišty a pily. Broušení řetězu je komplikovaný procese, nezkušený uživatel pily musí svěřit broušení kvalifikovanému servisu. Jinak může dojít k nezachování správných úhlů a vzdálenosti řezných zubů vzhledem k omezovači hloubky řezu, což může vést ke zvýšenému nebezpečí vzniku zpětného rázu a potažmo k pracovnímu úrazu, vážnému zranění a smrti. Jiné údržbové činnosti Pravidelně kontrolujte stav ozubeného kolečka, které pohání řetěz (obr. B, 16), pokud zjistíte poškození, odevzdejte zařízení do servisu za účelem výměny. Zařízení udržujte čisté, neuchovávejte znečištěné zařízení. Nečistěte detergenty na bázi vody, k čištněí nepoužívejte agresivní rozpouštědla. Piliny odstraňujte stlačeným vzduchem po sejmutí ozubeného kolečka (obr. A, 13) a také vodicí lištu a řetěz. Před přenesením na jiné místo úschovy snižte napnutí řetězu, na vodicí lištu nasaďte kryt. Uchovávejte mimo dosah dětí, na suchém místě, nevystavujte působení atmosférických vlivů (déšť, sníh, UV záření). Pilu neuchovávejte s bio-mazacím olejem, ze kterého se vylučují pryskyřice, protože může poškodit olejové čerpadlo. Pilu neuchovávejte bez očištění řetězu a vodicí lišty, pokud jste k mazání použili rostlinný olej pro mazání řetězu, protože to způsobuje oxidaci řetězu, jeho tuhost a poškození řetězu a vodicí lišty.

12. Náhradní díly a příslušenství

Chcete-li zakoupit náhradní díly a příslušenství, kontaktujte servis Dedra-Exim. Kontaktní údaje jsou uvedeny na 1. straně návodu. Při objednávání náhradních dílů uveďte sériové číslo zařízení uvedené na výkonovém štítku a číslo dílu z technického výkresu. V záruční době jsou opravy prováděny podle zásad uvedených v záručním listu. Reklamovaný výrobek odevzdejte k opravě na místě zakoupení (prodejce je povinen převzít reklamovaný výrobek) nebo zašlete do centrálního servisu Dedra-Exim. Přiložte záruční list vystavený výrobcem. Oprava bez tohoto dokumentu se bude považovat za pozáruční. Opravy po záruční době provádí centrální servis. Poškozený výrobek zašlete do servisu (náklady na zaslání hradí uživatel).

13. Svépomocné odstraňování poruch

Před zahájením svépomocného odstraňování poruch odpojte zařízení od napájení. Problém Příčina Řešení Zařízení nefunguje Napájecí kabel není správně připojen nebo je poškozen Zatlačte hlouběji zástrčku do zásuvky, zkontrolujte napájecí kabel. Pokud zjistíte poškození napájecího kabelu, odevzdejte zařízení do servisu. V zásuvce není proud Zkontrolujte napětí v zásuvce. Zkontrolujte, zda se nepropálila pojistka. Poškozený spínač Vyměňte spínač za nový – odevzdejte zařízení do servisu. Motor nemá výkon, těžce se rozbíhá Opotřebené kartáče. Vyměňte za nové – odevzdejte zařízení do servisu Je cítit zápach spálené izolace Motor vyžaduje opravu – odevzdejte zařízení do servisu Bezpečnostní brzda je zaseknutá Odbrzděte páku brzdy (viz kap. „Příprava k práci“) Motor se přehřívá Ucpané větrací otvory Profoukněte stlačeným vzduchem Zařízení se těžce rozbíhá, za chvíli přestane fungovat Příliš silně napnutý řetěz Zkontrolujte napnutí řetězu (viz kap. „Příprava k práci“) Efektivita práce je velmi nízká Opotřebený řetěz Nechte řetěz nabrousit nebo vyměňte za nový Příliš slabě napnutý řetěz Zkontrolujte napnutí řetězu (viz kap. „Příprava k práci“) Nesprávné mazání V nádržce není olej Zkontrolujte stav oleje v nádržce, doplňte Ucpaný olejový otvor a drážka vodicí lišty Vyčistěte olejový otvor a drážku vodicí lišty Poškozené olejové čerpadlo Odevzdejte zařízení do servisu

14. Kompletace zařízení

Kompletace: pila – 1 ks, vodicí lišta – 1 ks, řetěz – 1 ks, kryt vodicí lišty – 1 ks

15. Informace pro uživatele o likvidaci elektrických

a elektronických zařízení (týká se domácností) Prezentovaný symbol umístěný na výrobcích nebo k nim přiložené dokumentaci informuje, že odpadní elektrická a elektronická zařízení nelze likvidovat společně s komunálním odpadem. Správný postup v případě likvidace, zpětného využití nebo recyklace komponentů spočívá v předání zařízení do specializovaného odběrného bodu, kde bude přijato bezplatně. Informace o místech odběru odpadního zařízení poskytují místní úřady, např. na svých internetových stránkách. Správnou likvidací zařízení chráníme cenné zdroje a eliminujeme negativní vliv na zdraví a životní prostředí, které může být ohroženo nesprávným nakládáním s odpady. Nesprávná likvidace odpadů může být trestána uložením pokuty podle příslušných místních předpisů. Uživatelé v zemích Evropské unie V případě nutnosti likvidace elektrických a elektronických zařízení kontaktujte nejbližší prodejní místo nebo dodavatele, kteří Vám poskytnou doplňkové informace. Likvidace odpadů mimo Evropskou unii Tento symbol se týká pouze zemí Evropské unie. V případě potřeby likvidace tohoto výrobku se obraťte na místní úřady nebo prodejce za účelem získání informací o správném způsobu likvidace.

16. Seznam dílů k technickému výkresu

Tvarovka napájecího kabelu

Zadní upevnění rotoru

Převodovka kpl. 35-1 Blokovací matice 35-2 Ložisko 35-3 Poháněcí kolečko 35-4 Pouzdro vřetene 35-5 Pružina 35-6 Váleček 35-7 Ložisko

Táhlo brzdy kpl. 37-1 Destička táhla 37-2 Pružina táhla 37-3 Táhlo 37-3-1 Vložka táhla 37-4 Plochá podložka 37-5 Přítlačná destička

Nádržka na olej kpl. 40-1 Nádržka na olej 40-2 Těsnění nádržky na olej 40-3 Spojka nádržky na olej 40-4 Pouzdro 40-5 Krytka spojky nádržky na olej 40-6 Ventil 40-7 Ochrana nádržky na olej 40-8 Těsnění nádržky na olej 40-9 Zátka nádržky na olej

Olejové čerpadlo 42-1 Šneková převodovka 42-2 Šnekový hřídel 42-2-1 Vložka šnekového hřídele 42-3 Pouzdro pístu 42-4 Tělo olejového čerpadla

pružný kroužek zajišťující vřeteno

Hnací řetězové kolečko

Ozubený řezací nárazník

Záruční list Pro Katalogové číslo: Sériové číslo: ..................................................... (dále jen výrobek) Datum zakoupení výrobku: …………………………………. Razítko prodávajícího: ………………….. Datum a podpis prodávajícího:................................................ Prohlášení uživatele: Potvrzuji, že jsem byl seznámen se záručními podmínkami a důsledky nedodržování pokynů uvedených v návodu k obsluze a záručním listu. Se záručními podmínkami souhlasím, což potvrzuji vlastnoručním podpisem:

datum a místo podpis uživatele

I. Odpovědnost za výrobek:

1. Ručitel – DEDRA EXIM Sp. z o.o. se sídlem v Pruszkowie, adresa: ul. 3 Maja

8, 05-800 Pruszków, KRS 0000062517, Obvodní soud pro hl. město Varšavu ve Varšavě, XIV. Hospodářský odbor Celostátního soudního rejstříku, DIČ 527- 020-49-33, Základní kapitál: 100 980.00 zl.

2. Podle podmínek stanovených v tomto záručním listu ručitel poskytuje záruku

na výrobek, pocházející z distribuce ručitele.

3. Záruční odpovědnost za vady se týká pouze vad vzniklých z příčin tkvících ve

výrobku v okamžiku jeho vydání uživateli.

4. Uživatel má nárok na bezplatnou záruční opravu výrobku, pokud vada byla

zjištěná v záruční době. Provedení opravy výrobku (způsob opravy) závisí na rozhodnutí ručitele. Pokud ručitel nemůže provést opravu, vyhrazuje si právo na výměnu vadné součásti nebo celého výrobku za bezvadný, snížení ceny výrobku nebo odstoupení od smlouvy.

5. Vůči uživateli, který není spotřebitelem ve smyslu zákona ze dne 23. dubna

1964 občanský zákoník, je odpovědnost Ručitele za škody vyplývající z této záruky a/nebo v souvislosti s jejím uzavřením a plněním, bez ohledu na právní titul, omezena maximálně do výše hodnoty vadného výrobku.

III. Podmínky uplatňování záruky:

Součásti výrobku, na které se vztahuje záruka Doba trvání záruční ochrany Pila 24 měsíců, počítáno od data nákupu výrobku uvedeného v tomto záručním listu Řetěz, vodicí lišta, kryt vodicí lišty Součásti, na které se nevztahuje záruka

1. Předložení vyplněného záručního listu pro výrobek a doložení okolností

nákupu výrobku, např. předložením paragonu, faktury atd. Pro správné vyřízení reklamace se doporučuje, abyste společně s výrobkem předali všechny součásti stanovené v kapitole „Kompletace“ výrobku uvedené v návodu k obsluze.

2. Dodržování pokynů uvedených v návodu k obsluze a záručním listu.

3. Záruka platí pouze na území Polska a EU.

IV. Záruka se nevztahuje na vady výrobku vzniklé zejména v

1. Nedodržování podmínek stanovených v návodu k obsluze, zejména

v rozsahu správného provozování, údržby a čištění;

2. Používání čisticích nebo ošetřovacích prostředků v rozporu s návodem k

3. Nevhodného skladování a přepravování výrobku;

4. Svépomocných změn a/nebo úpravy výrobku, které nebyly dohodnuty s

5. Používání ve výrobku provozních materiálů v rozporu s návodem k obsluze.

Uživatel, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964 občanský zákoník, ztratí záruku na výrobek, na kterém:

1. odstranil, změnil nebo poškodil sériová čísla, označení údajů a výkonové

Użytkownika. Upozornění! Činnosti spojené s každodenní obsluhou výrobku, vyplývající mj. z návodu k obsluze, provádí uživatel ve vlastní režii a na své náklady.

V. Postup při reklamaci:

1. V případě zjištění nesprávného provozu výrobku se před nahlášením

reklamace ujistěte, že jste provedli správně všechny činnosti podrobně popsané v návodu k obsluze.

2. Reklamaci nahlaste ihned, nejlépe do 7 dnů od data zjištění vady výrobku.

3. Uživatel, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964

občanský zákoník, ztratí nárok na uplatnění záruky v případě nenahlášení reklamace do 7 dnů.

4. Reklamaci můžete nahlásit mj. v místě zakoupení výrobku, v záručním

servisu nebo písemně na adresu: DEDRA EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

5. Reklamaci můžete nahlásit prostřednictvím formuláře dostupného na

stránkách www.dedra.pl. („Formulář pro nahlášení reklamace“). Adresy záručních servisů v jednotlivých státech jsou dostupné na stránkách www.dedra.pl. Pokud v daném státě není uveden servis, reklamační formulář zašlete na adresu: DEDRA EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Z bezpečnostních důvodů je zakázáno používat vadný výrobek.

Upozornění!!! Používání vadného výrobku ohrožuje zdraví a život uživatele.

7. Povinnosti vyplývající ze záruky budou splněny do 14 pracovních dnů,

počítáno ode dne doručení reklamovaného výrobku.

8. Vadný výrobek před odevzdáním do servisu vyčistěte. Reklamovaný výrobek

důkladně zabezpečte proti poškození při přepravě (doporučuje se předat reklamovaný výrobek v originálním obalu).

9. Záruční doba se prodlužuje o dobu, během níž uživatel z důvodu vady

výrobku, na kterou se vztahuje záruka, nemohl výrobek používat.14

10. Záruka nevylučuje, neomezuje ani nepozastavuje nároky uživatele

vyplývající z ručení za vady prodané věci.

1. Obrázky a výkresy

6. Technické parametre

Obr. A a B: 1 – tlačidlo blokády zapínača, 2 – zapínač, 3 – zadná rúčka, 4 – zátka nádrže na olej, 5 – predná rúčka, 6 – páka brzdy/predný kryt ruky, 7 – zubatý doraz, 8 – vodiaca lišta, 9 – reťaz, 10 – napájací kábel, 11 – hák predlžovacieho kábla, 12 – ukazovatele hladiny oleja, 13 – kryt ozubeného kolesa, 14 – blokáda napínača reťaze, 15 – koliesko napínača reťaze, 16 – ozubené koleso (hnacie koleso reťaze), 17 – napínač reťaze, 18 – mazací otvor koncovky vodiacej lišty.

6. Technické parametre

Koncovka výpustu oleja

Nádrž na olej komplet 40-1 Nádrž na olej 40-2 Tesnenie nádrže na olej 40-3 Spojka nádrže na oleje 40-4 Hrdlo 40-5 Kryt spojky nádrže na oleje 40-6 Ventil 40-7 Zabezpečenie nádrže na oleje 40-8 Tesnenie nádrže na olej 40-9 Zátka nádrže na olej

Pružinový poistný krúžok
