| Typ produktu | Elektryczna piła łańcuchowa |
| Marka | DEDRA |
| Model | DED8701 |
| Moc nominalna | 2,2 kW |
| Napięcie zasilania | 230 V, 50 Hz |
| Długość prowadnicy | 400 mm (16 cali) |
| Typ łańcucha | DED87011 (Oregon DoubleGuard 91 dla DED8702) |
| Podziałka łańcucha | 3/8" (19 mm) |
| Grubość łańcucha | 1,3 mm |
| Liczba zębów | 57 |
| Prędkość liniowa łańcucha (na biegu jałowym) | 13 m/s |
| Pojemność zbiornika oleju | 200 ml |
| Poziom ciśnienia akustycznego (LPA) | 94 dB(A) |
| Poziom mocy akustycznej (LWA) | 107 dB(A) |
| Waga | 4,3 kg |
| Klasa ochronności | II |
| Stopień ochrony | IPX0 |
| Dozwolone materiały do cięcia | Tylko drewno |
| Hamulec łańcucha | Tak, dźwignia hamulca / przednia osłona ręki |
| Smarowanie | Automatyczne, wbudowany zbiornik oleju |
| Zalecany rodzaj cięcia | Podcinanie, cięcie zrzutowe, przecinanie, okrzesywanie |
| Części zamienne | Prowadnica, łańcuch, osłona prowadnicy, świece itp. |
| Gwarancja | 24 miesiące na piłę (bez łańcucha i prowadnicy) |
Często zadawane pytania - DED8701 DEDRA
Pytania użytkowników dotyczące DED8701 DEDRA
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Piła w formacie PDF za darmo! Znajdź swoją instrukcję DED8701 - DEDRA i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. DED8701 marki DEDRA.
INSTRUKCJA OBSŁUGI DED8701 DEDRA
Instrukcja ważna dla urządzeń wyprodukowanych po: / Návod pro zařízení vyrobená po: / Návod pre obsluhu zariadení vyrobených po: / Instrukcija – jrenginiai, kurie buvo pagaminti nuo: / Lietošanas instrukcija ieričem izgatavotiem pěc: / Útmutató a után gyártott készülékekhez: / Mode d'emploi pour les appareils fabriqués après: / Manual de Instrucciones para las máquinas fabricadas después de: / Manualul de utilizare pentru aparate fabricale după: / Gebruiksaanwijzing voor apparaten geproduceerd na: / Bedienungsanleitung für Geräte, hergestellt wurden die nach dem: 01.12.2018
PL Elektryczna pilarka łańcuchowa Instrukcja obsługi z kartą gwarancyjną
Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl
- Zdjęcia i rysunki
- Szczegółowe przepisy bezpieczeństwa
- Opis urządzenia
- Przeznaczenie urządzenia
- Ograniczenie użycia
- Dane techniczne
- Przygotowanie do pracy
- Podłączenie do sieci
- Włączanie urządzenia
- Użytkowanie urządzenia
- Bieżące czynności obsługowe
- Części zamienne i akcesoria
- Samodzielne usuwanie usterek
- Kompletacja urządzenia
- Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych
i elektronicznych - Wykaz części do rysunku złożeniowego
- Karta gwarancyjna
Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument.
W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.
Ogólne warunki bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.
Podczas pracy urządzeniem zaleca się zawsze
przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.
Przed przystąpieniem do eksploatacji urządzenia prosimy o zapoznanie się z treścią instrukcji obsługi. Prosimy o zachowanie instrukcji obsługi, instrukcji bezpieczeństwa pracy i deklaracji zgodności. Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w instrukcji obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.
Podczas pracy należy bezwzględnie przestrzegać
wskazówek zawartych w instrukcji bezpieczeństwa pracy.
Instrukcja bezpieczeństwa pracy jest dołączona do urządzenia jako oddzielna broszura i należy ją zachować. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi, instrukcje bezpieczeństwa pracy. Firma Dedra Exim nie odpowiada za wypadki powstałe w wyniku nieprzestrzegania wskazówek bezpieczeństwa pracy. Należy przeczytać uważnie wszystkie instrukcje bezpieczeństwa i instrukcje obsługi. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/łub poważnymi obrażeniami. Zachowaj wszystkie instrukcje, instrukcje bezpieczeństwa i deklarację zgodności dla przyszłych potrzeb.
2. Szczegółowe przepisy bezpieczeństwa
- Nie zbliżaj żadnych części ciała do obracającego się łańcucha. Przed uruchomieniem pilarki upewnij się, że łańcuch nie styka się z ciałami obcym. Nieuwaga podczas pracy może spowodować, że części ubrań lub ciała zostaną wpłatane w łańcuch.
- Zawsze trzymaj pilarkę łańcuchową prawą ręką za tylny uchwyt oraz lewą ręką za przedni uchwyt. Trzymanie pilarki odwrotnie zwiększa ryzyko odniesienia obrażeń i nigdy nie powinno być stosowane.
-
Zawsze trzymaj pilarkę łańcuchową wyłącznie za izolowane elementy urządzenia, ponieważ w trakcie pracy może dojść do przecięcia ukrytych przewodów lub przewodu zasilającego. Kontakt z przewodem pod napięciem może doprowadzić do porażenia prądem.
-
Zawsze używaj środków ochrony wzroku i słuchu. Zaleca się również używanie środków ochrony głowy, rąk, nóg i stóp. Odpowiednie ubranie ochronne zmniejsza ryzyko odniesienia obrażeń spowodowanych uderzeniem fragmentów obrabianego materiału lub przypadkowym zetknięciem z łańcuchem.
- Nigdy nie pracować pilarką łańcuchową na drzewie. Działanie piły łańcuchowej podczas przebywania na drzewie może spowodować wypadek i obrażenia ciała.
- W czasie pracy należy przyjąć właściwą pozycję, stojąc na bezpiecznym i stabilnym podłożu. Śliskie lub niestabilne podłoża, takie jak drabina, mogą być przyczyną utraty równowagi lub kontroli nad urządzeniem.
- Podczas przecinania elementu, który jest napłęty, pod naciskiem lub obciążeniem, należy być przygotowanym na jego gwałtowny odrzut. Element taki po przecięciu może uderzyć w operatora lub urządzenie.
- Zachować szczególną ostrożność przy cięciu gałęzi i młodych drzewek. Cienkie elementy po przecięciu mogą być przechwycone przez łańcuch i uderzyć operatora lub zachwiać jego równowagę.
- Należy stosować się do zaleceń zawartych w instrukcji obsługi dotyczących smarowania, wymiany oraz napinania łańcucha. Nieprawidłowo napięty lub nasmarowany łańcuch może zostać uszkodzony lub spowodować odrzut.
- Należy zadbać, aby uchwyty były czyste, suche i niezabrudzony olejem lub smarem. Śliski lub brudny uchwyt może spowodować utratę kontroli nad urządzeniem.
- Urządzenie służy wyłącznie do cięcia materiałów drewnianych. Zabronione jest używanie urządzenia do prac, do których nie jest przeznaczone, np. nie wolno ciąc elementów wykonanych z tworzywa sztucznego, kamienia lub materiałów budowlanych innych niż drewniane. Używania niezgodne z przeznaczeniem może powodować niebezpieczeństwo.
- Osobom niezaznajomionym z tekstem instrukcji nie wolno posługiwać się pilarką łańcuchową.
- Użytkownik ponosi całkowite ryzyko innego wykorzystania pilarki, mając świadomość, że może ono być niebezpieczne. Producent nie ponosi odpowiedzialności za szkody wynikłe z niewłaściwego użytkowania pilarki łańcuchowej.
- Przenoszenie pilarki jest możliwe tylko trzymając ją za uchwyt przedni. Inne miejsca mogą nie zapewnić pewnego uchwytu a nawet doprowadzić do zranienia.
- łańcuch tnący powinien być naostrzony i czysty. Odpowiednie utrzymanie ostrych krawędzi tnących łańcucha zmniejsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.
- Należy, co jakiś czas sprawdzić prawidłowe działanie hamulca pilarki. Niesprawny hamulec może doprowadzić do nieodłączenia przesuwu łańcucha tnącego w sytuacji zagrożenia.
Przyczyny i zapobieganie odrzutowi.
Do odrzutu może dojść, gdy końcowa część prowadnicy żetłnie się z obrabianym elementem lub drewno zakleszczy obracający się łańcuch. W niektórych przypadkach zetknięcie końcowej części prowadnicy z obrabianym elementem może spowodować nagle odrzucenie pilarki ku górze i skierować ją w stronę operatora. Zakleszczenie łańcucha wzdłuż górnej krawędzi również może spowodować odrzucenie pilarki w kierunku operatora. Obie te reakcje mogą spowodować utratę kontroli nad pilarką i doprowadzić do poważnych obrażeń ciała. Nie należy polegać wyłącznie na zamontowanych na pilarce elementach odpowiedzialnych za bezpieczeństwo. Użytkownik powinien podjąć wszelkie kroki w celu zapewnienia bezpiecznych warunków pracy oraz uniknięcia ryzyka wypadku. Odrzut jest wynikiem niewłaściwego użycia pilarki i/lub pracy w nieodpowiednich warunkach i można tego uniknąć, podejmując poniżej podane środki ostrożności:
- Pilarkę należy trzymać oburącz, opłatając uchwyty wszystkimi palcami, w pozycji pozwalającej przeciwstawić się silie odrzutu. Siła odrzutu może być zniwelowana przez operatora dzięki podjęciu odpowiednich środków. Nie wolno puszczać pilarki podczas pracy.
- Zabronione jest cięcie pilarką powyżej wysokości ramlon. Pomaga to zapobiec przypadkowemu zetknięciu się szczytowej części prowadnicy z obrabianym elementem oraz pozwala na pewniejszą kontrolę nad urządzeniem w nieprzewidzianych sytuacjach.
- Należy korzystać wyłącznie z rekomendowanych prowadnic i łańcuchów. Nieprawidłowo dobrane części mogą doprowadzić do uszkodzenia pilarki lub wypadku podczas pracy.
- Czynności konserwujące, takie jak ostrzenie lub regulacja łańcucha muszą być wykonywane zgodnie z zaleceniami zawartymił w instrukcji obsługi. Zmniejszenie wysokości ogranicznika na łańcuchu może zwiększyć siłę odrzutu.
Zalecenia dotyczące pracy
- Zaleca się stosowanie zabezpieczenia różnicowoprądowego (RCD) o znamionowym różnicowym prądzie zadziałania 30 mA lub mniejszym.
- Przedłużacz należy układać w ten sposób, aby nie został on przechwycony przez ścięte elementy.
- Należy zachować szczególną ostrożność pod koniec przecinania, gdyż pilarka nie mając oporu w postaci materiału ciętego opada siłą bezwładności, co może być przyczyną urazów.
- Podczas długotrwałej pracy u operatora może wystąpić zjawisko mrowienia bądź odrętwienia palców i dłoni. Należy wówczas zaprzestać pracy, gdyż odrętwienie zmniejsza precyzję w posługiwaniu się pilarką.
- W czasie pracy pilarka znacznie się nagrzewa, należy być ostrożnym i nie dotykać nieosłoniętymi częściami ciała gorących elementów pilarki.
- Pilarkę może obsługiwać jednocześnie wyłącznie jedna osoba. Wszystkie inne osoby i zwierzęta powinny znajdować się z dala od obszaru działania pilarki łańcuchowej.
- Podczas uruchamiania pilarki łańcuch tnący nie może być oparty o materiał przeznaczony do cięcia.
- Pilarką nie mogą posługiwać się dzieci lub osoby młodociane. Pilarkę można powierzać wyłącznie osobom dorosłym, które wiedzą, jak się nią posługiwać. Udostępniając pilarkę tańcuchową należy udostępniać także niniejszą instrukcję obsługi.
- Jeśli pojawią się objawy zmęczenia, należy natychmiast zaprzestać pracy pilarką łańcuchową.
- Przed rozpoczęciem cięcia zawsze należy odpowiednio ustawić dźwignię hamulca łańcucha (przyciągnąć do siebie). Jest ona jednocześnie osłoną dłoni.
- Przy cięciu tarcicy lub cienkich konarów należy stosować podporę (koziołek). Dotyczy to zwłaszcza niedoświadczonych użytkowników.
- Nie wolno ciąć kilku desek jednocześnie (ułożonych jedna na drugiej), materiału trzymanego przez drugą osobę, czy też przytrzymywanego nogą.
- Długie elementy przecinane powinny być odpowiednio unieruchomione. Należy upewnić się czy materiał przecinany jest unieruchomiony w sposób pewny. Korzystać z zacisków, aby unieruchomić materiał.
- Podczas przecinania na wskroś zawsze należy wykorzystywać zderzak oporowy zębaty jako punkt podparcia. Trzymając pilarkę za uchwyt tylny prowadzić za pomocą uchwytu przedniego.
- W przypadku braku możliwości wykonania cięcia za jednym razem należy wysunąć pilarkę, przystawić zderzak oporowy zębaty i kontynuować cięcie unosząc uchwyt tylny pilarki.
- Przy przecinaniu poziomym należy ustawić się pod kątem najmniej odbiegającym od 90° względem linii cięcia. Przecinanie w poziomie wymaga od operatora pilarki dużej koncentracji.
- W przypadku zakleszczenia się łańcucha podczas przecinania górną częścią łańcucha może wystąpić tzw. odrzut skierowany w kierunku operatora. Z tego powodu tam gdzie to jest możliwe należy dążyć do przecinania dolną częścią łańcucha gdyż wówczas przy zakleszczeniu łańcucha efekt odrzutu zostanie skierowany w kierunku od ciała operatora.
- Należy zachować szczególnie uwagę przy przecinaniu drewna rozłupującego się. Odcięte kawałki drewna mogą być odrzucane w dowolnym kierunku, co naraża operatora na ryzyko uszkodzenia ciała.
- Obcinanie gałęzi drzew powinno być wykonywane przez osoby przeszkolone. Niekontrolowany upadek ściętej gałęzi drzewa grozi ryzykiem uszkodzenia ciała.
- Nie wolno ciąć wierzchołkiem prowadnicy łańcucha.
- Zawsze należy stać obok przewidzianej linii upadku drzewa, które ma być ścięte.
- Gdy drzewo jest powalane istnieje ryzyko łamania się i spadania gałęzi drzewa lub drzew znajdujących się w pobliżu. Należy zachować szczególną ostrożność gdyż istnieje ryzyko uszkodzenia ciała.
- Na terenach pochyłych i zboczach operator powinien stać na wyżej położonej części zbocza względem ścinanego drzewa, nigdy poniżej.
- Uważać na pnie, które mogą staczać się ku operatorowi.
- Pracująca pilarka ma sklonność do obrócenia się, gdy wierzchołek prowadnicy łańcucha dotyka materiału obrabianego. W takim przypadku pilarka w sposób niekontrolowany może przesunąć się w kierunku operatora, co naraża operatora na ryzyko uszkodzenia ciała.
- W czasie odrzutu pilarka zachowuje się w sposób niekontrolowany, następuje poluzowanie łańcucha.
- łańcuch niewłaściwie naostrzony zwiększa ryzyko wystąpienia odrzutu.
- Nigdy nie wolno jednocześnie przecinać więcej niż jedną gałąż. Podczas odcinania zwrócić uwagę na gałęzie sąsiadujące.
- Podczas przecinania drzewa na wskroś należy uważać na pnie drzew stojących w pobliżu.
Jednakże nawet, jeżeli maszyna użytkowana jest zgodnie z instrukcją obsługi, niemożliwe jest całkowite wyeliminowanie pewnego czynnika ryzyka związanego z konstrukcją i przeznaczeniem pilarki. W szczególności występują następujące ryzyka:
- obrażeń ciała w wyniku kontaktu z nieosłoniętymi elementami tnącymi
- porażenia prądem elektrycznym
- obrażeń ciała w wyniku odrzutu urządzenia
- oparzeń w wyniku kontaktu z rozgrzanymi elementami urządzenia.
3. Opis urządzenia

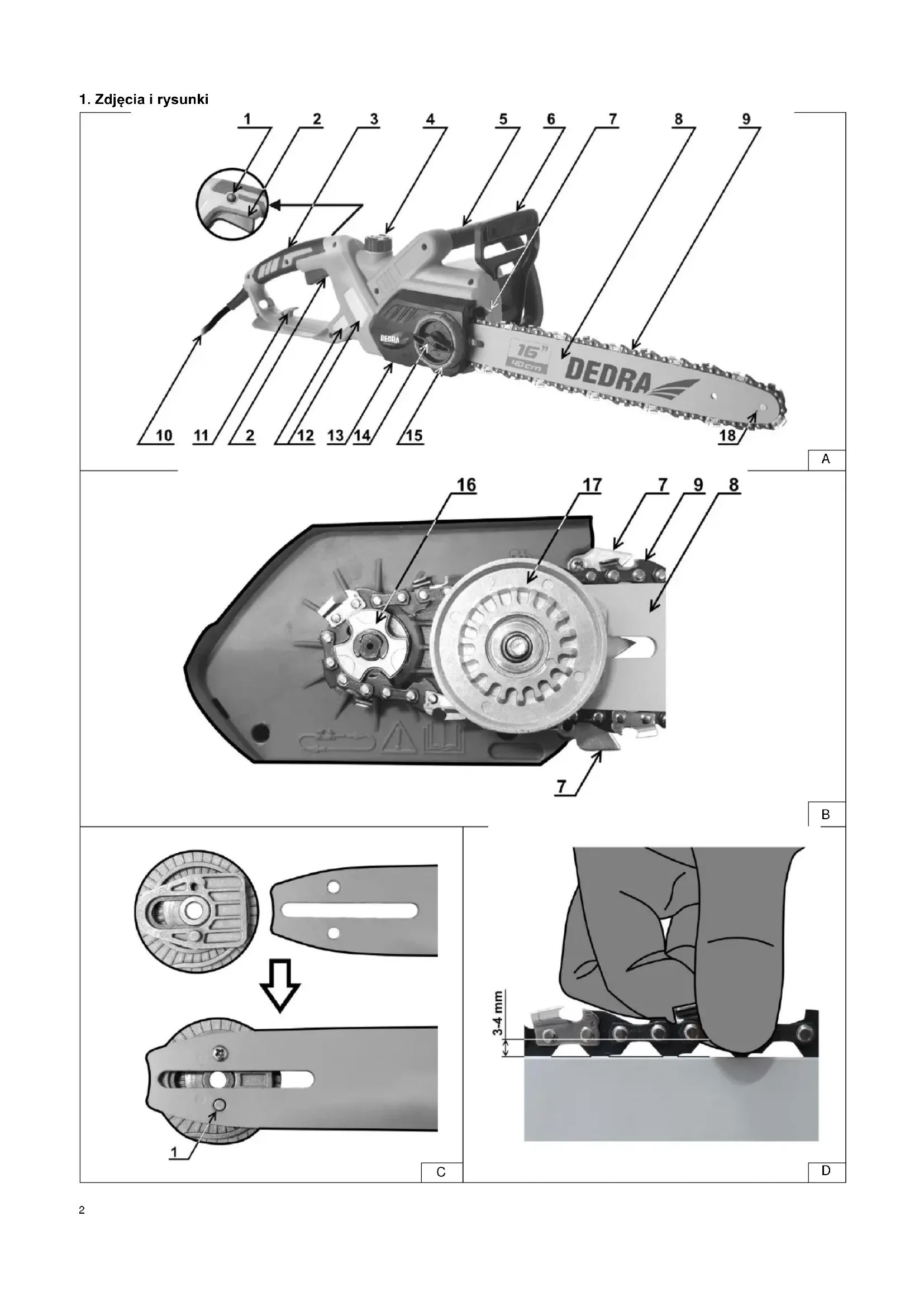

Rys. A i B: 1 – przycisk blokady włącznika, 2 – włącznik, 3 – uchwyt tylny, 4 – korek zbiornika oleju, 5 – uchwyt przedni, 6 – dźwignia hamulca/przednia osłona dłoni, 7 – zderzak oporowy zębaty, 8 – prowadnica, 9 – łańcuch, 10 – przewód zasilający, 11 – zaczep przedłużacza, 12 – wskaźnik poziomu oleju, 13 – osłona koła zębatego, 14 – blokada napinacza łańcucha, 15 – pokrętło napinacza łańcucha, 16 – koło zębate (koło napędowe łańcucha), 17 – napinacz łańcucha, 18 – otwór smarowania końcówki prowadnicy.
4. Przeznaczenie urządzenia
Pilarka służy wyłącznie do piłowania drewna i przedmiotów z drewna. Pilarka nadaje się szczególnie do piłowania drewna opałowego lub do przydomowych prac związanych z cięciem drewna. Sposób postępowania szczegółowo opisano w dalszej części instrukcji.
Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.
5. Ograniczenia użycia
Urządzenie może być użytkowane tylko zgodnie z zamieszczonymi poniżej "Dopuszczalnymi warunkami pracy".
Nie wolno ciąć materiałów innych, niż wymienionych w punkcie Przeznaczenie urządzenia.
Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługiowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych. Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowodu natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.
Dopuszczalne warunki pracy
Tryb pracy S1 – praca ciągła
- Dane techniczne
| Model urządzenia | DED8701 | DED8702 |
| Napięcie i rodzaj zasilania | 230V, 50 Hz | |
| Moc znamionowa | 2,2 kW | |
| Prowadnica | DedraDED87012 | Oregon DoubleGuard 91 |
| Maksymalna długość prowadnicy | 16" (400 mm) | |
| Typ łańcucha | DED87011 | Oregon |
| Podziałka łańcucha | 3/8" (19 mm) | 3/8" (19 mm) |
| Ilość zębów | 57 | 57 |
| Typ zęba | Pełne dłuto | Pełne dłuto |
| Grubość łańcucha | 1,3 mm | 1,3 mm |
| Prędkość liniowa łańcucha (bez obciążenia) | 13 m/s | |
| Pojemność zbiornika oleju łańcuchowego | 200 ml | |
| Klasa ochronności przeciwporażeniowej | II | |
| Stopień ochrony przed dostępem bezpośrednim | IPX0 | |
| Poziom drgań mierzony na rękojeści | 7,380 m/s ^2 | 7,380 m/s ^2 |
| Niepewność pomiaru K_D | 1,5 m/s ^2 | 1,5 m/s ^2 |
| Emisja hałasu: | ||
| Poziom ciśnienia dźwięku L_PA | 94 dB(A) | 94 dB(A) |
| Poziom mocy dźwięku L_WA | 107 dB(A) | 107 dB(A) |
| Niepewność pomiarowa K_LPA , K_LWA | 3 dB(A) | 3 dB(A) |
| Deklarowany poziom L_WA | 107 dB(A) | 107 dB(A) |
| Waga urządzenia | 4,3 kg | |
Informacja na temat drgań i hałasu
Wartość łączona drgań a_h oraz niepewność pomiaru określono zgodnie z normą EN 60745-1 i podano w tabeli.
Emisja hałasu została określona zgodnie z EN 60745-2-1/EN 60745-2-2, wartości podano powyżej w tabeli.
Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!
Deklarowana wartość drgań została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany powyżej poziom drgań może być również wykorzystywany do wstępnej oceny narażenia na drgania.
Poziom drgań podczas rzeczywistego użytkowania elektronarzędzia może się różnić od zadeklarowanych wartości w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.
7. Przygotowanie do pracy
Wszystkie czynności opisane w tym rozdziale należy przeprowadzać przy wyjętej z gniazdka wtyczce.
Podłączyć pilarkę łańcuchową do sieci dopiero, kiedy pilarka jest całkowicie zmontowana, ustawione jest napięcie łańcucha i olej do smarowania łańcucha znajduje się w zblorniku.
Podczas montowania, regulowania i sprawdzania pilarki łańcuchowej należy zawsze nosić rękawice ochronne, czeń.
Montaż prowadnicy i łańcucha
Zdjąć osłonę koła zębatego (rys. A, 13) poprzez odkręcenie w lewo blokady napinacza łańcucha (rys. A, 14). Skręcić napinacz łańcucha (rys. B, 17) i prowadnicę (rys. A, 8) w sposób pokazany na rysunku C. Upewnić się, że otwór olejowy w prowadnicy (rys. C, 1), służący do smarowania łańcucha nie jest zatkany ani zanieczyszczony.
Sprawdzić łańcuch pod kątem uszkodzeń – czy ogniwa nie są pęknięte, czy nity nie są zerwane. Nie wolno ce uszkodzonego łańcucha.
Prowadnicę i łańcuch zamontować tak, jak pokazano na rysunku B. Zwrócić uwagę na prawidłowy kierunek zamontowania łańcucha – ostre krawędzie zębów tnących muszą być skierowane zgodnie z kierunkiem obrotu łańcucha, tak, jak to przedstawiono na rysunku B. Upewnić się, że prowadnica jest prawidłowo dociśnięta do korpusu pilarki, a łańcuch jest prawidłowo osadzony w napędowym kole zebatym (rys. B. 16) oraz w rowkach prowadnicy. Wstępnie naciągnąć łańcuch poprzez obrócenie napinacza łańcucha (rys. B. 17) w prawo. Założyć osłone koła zebatego (rys. A. 13) dokręcając pokrętło blokady napinacza (rys. A. 14). Upewnić się, że osłona przylega do obudowy pilarki wzdłuż wszystkich krawędzi styku, nigdzie nie odstaje ani nie jest naprężona.
Napinanie łańcucha pilarki
Łańcuch ulega wydłużaniu podczas używania, należy
systematycznie sprawdzać jego napięcie. W przypadku na nowego łańcucha, należy pamiętać o tym, że wymaga su na dotarcie, dlatego też znacznie częściej należy napięcie. Szczególnie Istotne jest sprawdzanie napięcia co około 5-10 minut pracy.
Aby napiąć łańcuch, należy poluzować blokadę napinacza łańcucha (rys. A, 14), obracając je lekko w lewo. Pokrętłem napinacza łańcucha (rys. A, 15) obracać w prawo, aby mocniej napiąć łańcuch, lub w lewo, aby zmniejszyć jego napięcie. Następnie dokręcić do oporu w prawo blokadę napinacza łańcucha (rys. A, 14). Prawidłowo napięty łańcuch nie zwisa wzdłuż dolnej krawędzi prowadnicy i daje się delikatnym ruchem odsunąć od prowadnicy w środku jej długości na 3-4 mm, przy czym łańcuch nie może wypadać z rowków prowadnicy (rys. D). Po puszczeniu łańcuch wraca na swoje miejsce w rowkach prowadnicy. W razie konieczności dokonać poprawek, powtarzając powyższe czynności.
Smarowanie łańcucha
Praca pilarką bez oleju smarującego łańcuch jest zabroniona. Grozi to pęknięciem łańcucha, co może poważnych obrażeń lub śmlerci operatora.
Jako środków do smarowania łańcucha należy używać tylko olejów przeznaczonych do pilarek łańcuchowych (np. olej Dedra DEGL02). Zabronione jest stosowanie przepalonych olejów silnikowych lub innych, nieprzeznaczonych do tego celu środków smarnych. Dobór odpowiedniego oleju wydłuża żywotność łańcucha i prowadnicy pilarki.
W celu uzupełnienia oleju do smarowania łańcucha, odkręcić korek zbiornika na olej (rys. A, 4) i nalać go do środka. Podczas uzupełniania oleju obserwować jego poziom przez wskaźnik poziomu oleju (rys. A, 12). Jednorazowo do zbiornika mieści się 200 ml oleju. Jeśli olej się rozleje na obudowę pilarki, należy wytrzeć do sucha bawełnianą szmatką.
Podczas uzupełniania poziomu oleju należy zwrócić uwagę, aby do zbiornika nie достały się żadne nieczystości, gdyż może to spowodować nieprawidłowe smarowanie łańcucha lub uszkodzenie elementów pilarki takich jak pompa oleju.
8. Podłączenie do sieci
Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej. Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w poniższej tabeli:
| Moc urządzenia [W] | Minimalny przekrój przewodu [mm2] | Minimalna wartość bezpiecznika typu C [A] |
| 1400÷2300 | 1,5 | 16 |
Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy.
Okresowo sprawdzać stan techniczny przewodu zasilającego. Nie ciągnąć za przewód zasilający.
9. Włączanie urządzenia
Przed uruchomieniem urządzenia należy bezwzględnie wykonać czynności opisane w rozdziale
„Przygotowanie do pracy”.
Przedłużacz służący do zasilania pilarki należy na jego końcu złożyć w pętlę, przesunąć przez otwór w tylnym uchwycie i zahaczyć na zaczepie (rys. A., 11). Zabezpieczy to przewód zasilający pilarki przed niekontrolowanym wysunięciem się z wtyczki przedłużacza. Zabronione jest umieszczanie na tym zaczepie przewodu zasilającego pilarki.
Przed włączeniem urządzenia upewnić się, że obydwie nogi operatora mają solidne oparcie na podłożu, prawa ręka znajduje się na tylnym uchwycie (rys.
A, 3), a lewa na przednim uchwycie (rys. A, 5). Upewnić się, że pobliżu nie znajdują się inne osoby lub zwierzęta, które mogłyby w niekontrolowany sposób znaleźć się w zasięgu pracy pilarki. Upewnić się, że łańcuch pilarki do niczego nie dotyka w momencie uruchamiania.
W celu włączenia urządzenia należy przesunąć dźwignię hamulca (rys. A, 6) w kierunku przedniego uchwytu (rys. A, 5). Następnie kciukiem prawej dłoni wcisnąć przycisk blokady włącznika (rys. A, 1). Co najmniej dwoma palcami (wskazujący i środkowy) prawej dłoni wcisnąć włącznik (rys. A, 2). Urządzenie rozpoczęne pracę.
10. Użytkowanie urządzenia
Przed przystąpieniem do pracy pilarką, niezbędne jest wykonanie dodatkowych czynności, takich jak
sprawdzenie działania hamulca bezpieczeństwa i hamulca bezwładnościowego oraz smarowanie łańcucha. Zabronione jest użytkowanie niesprawnego urządzenia.
Sprawdzenie działania hamulca bezpieczeństwa
Po włączeniu pilarki obrócić lewą dłoń na przednim uchwycie (rys. A, 5) tak, aby wierzchem dłoni lub nadgarstkiem popchnąć dźwignię hamulca (rys. A, 6) do przodu. Silnik pilarki powinien się natychmiast wyłączyć, a łańcuch zatrzymać.
Sprawdzenie działania hamulca bezwładnościowego
Puścić włącznik pilarki (rys. A, 2) i sprawdzić, czy łańcuch zatrzymuje się i przestaje obracać. Jeśli po zwolnieniu włącznika widoczny jest wyraźny posuw bezwładnościowy łańcucha, praca pilarką jest zabroniona.
Sprawdzenie smarowania łańcucha
Trzymając pilarkę prowadnicą pochyloną w dół pod kątem 45° nad jasną, równą powierzchnią (np. deska) pozwolić urządzeniu pracować przez minutę. Jeśli na powierzchni pojawi się wyraźna linia oleju wyrzucanego przez łańcuch na końcu prowadnicy, oznacza to, że smarowanie łańcucha jest prawidłowe.
W przypadku stwierdzenia nieprawidłowego smarowania, praca urządzeniem jest zabroniona. Należy sprawdzić czy otwór olejowy prowadnicy (rys. C, 1) nie jest zapchany. Sprawdzić prowadnicę (rowek prowadzący łańcuch) pod kątem zanieczyszczeń. Jeśli te czynności nie przyniosą pożądanego efektu, urządzenie należy przekazać do naprawy.
Praca pilarką łańcuchową
⚠ UWAGA Podczas pracy pilarką należy bezwzględnie przestrzegać wszystkich zasad bezpieczeństwa i zaleceń opisanych w warunkach bezpieczeństwa.
Nie wolno ciąć pilarką drewna leżącego bezpośrednio na ziemi, betonie lub innym podłożu. Zetknięcie się łańcucha z ziemią lub innym podłożem może być nie tylko niebezpieczne, ale skraca również żywotność łańcucha i prowadnicy.
Ścinanie drzewa - przygotowanie
Ścinanie drzewa nie może być przeprowadzane w sposób, który stwarza zagrożenie dla osób, mienia oraz linii energetycznych lub telekomunikacyjnych itp. Osoby w otoczeniu operatora powinny znajdować się w odległości co najmniej 2,5 wysokości (dlugości) ścinanego drzewa. Jeśli zdarzy się, że ścinane drzewo wejdzie w kontakt z linią energetyczną, telekomunikacyjną itp., należy natychmiast powiadomić operatora danej sieci.
Jeśli ścinane drzewo znajduje się na pochylym terenie, operator pilarki powinien znajdować się po górnej stronie wzniesienia, jako że ścinane drzewo ma tendencję do spadania/zsuwania się w dół zbocza.
Przed przystąpieniem do ścinania drzewa należy określić przewidywany kierunek obalania drzewa (rys. E, 1). Należy wziąć pod uwagę takie czynniki, jak naturalne pochylenie drzewa, położenie cięższych konarów i gałęzi, kierunek wiatru itp.
Zaplanować i oczyścić z przeszkód drogi ewakuacyjne (rys. E, 2) przed przystapieniem do operacji ścinania. Prawidłowe drogi ewakuacyjne powinny odchodząć od kierunku obalania pod kątem około 135°. Unikać stref zagrożenia (rys. E, 3).
Ze ścinanego drzewa usunąć zanieczyszczenia, kamienie, lużną korę, gwoździe, druty, zszywki itp. Strefę operacji wokół drzewa oczyścić z podszytu.
Ścinanie drzewa – rzaz podcinający
Pierwsze nacięcie, czyli rzaz podcinający (rys. F, 2) należy wykonać od strony, w którą przewidziany został kierunek obalania (rys. F, 1 oraz rys. E, 1) do głębokości 1/3 średnicy pnia drzewa, prostopadle do kierunku obalania. Aby zminimalizować ryzyko zakleszczenia się pilarki w drzewie, najpierw wykonać dolne nacięcie poziome, a następnie górne pod kątem 45°. Usunąć wycięty fragment drzewa z rzazu podcinającego.
Ścinanie drzewa – rzaz ścinający
Drugie cięcie, czyli rzaz ścinający (rys. F, 3) należy wykonać od strony przeciwnej do kierunku obalania drzewa. Należy zachować odległość co najmniej 50 mm powyżej dolnej krawędzi rzazu podcinającego, starając się ciąć poziomo. Pozostawić niedopił (rys. F, 4) o szerokości około 50 mm. Niedopił (lub zawiasa) to pas nieprzeciętego drewna w drzewie, umożliwiający nadanie właściwego kierunku obalania, zapobiegający obrórceniu się drzewa podczas obalania i jego upadkowi w innym niż przewidziany kierunek. Zostanie on rozerwany podczas obalania siłą ciężaru obalanego drzewa.
Jeśli występuje ryzyko, że drzewo zacznie się obalać w innym niż przewidziany kierunek, odbije i zakleszczy pilarkę w razie ścinającym, należy natychmiast przerwać wykonywanie rzazu ścinającego, użyć klinów (drewnianych, plastikowych lub aluminiowych), aby poszerzyć rzaz ścinający i obalić drzewo w pożadanym kierunku.
Kiedy rzaz ścinający będzie zbliżał się do niedopłu, drzewo zacznie się przechyląć i obalać. Należy wtedy usunąć pilarkę z rzazu ścinającego, wyłączyć silnik, odłożyć pilarkę i oddalić się drogą ewakuacyjną. Należy uważać na górne gałęzie i konary drzewa, które mogą spadać. Patrzeć pod nogi.
Okrzesywanie
Okrzesywanie to usuwanie gałęzi ze ściętego, leżącego na ziemi drzewa. Podczas okrzesywania należy pozostawić grubsze dolne gałęzie, aby zapewnić w ten sposób podparcie drzewa na ziemi. Okrzesywanie należy rozpocząć od podstawy ściętego drzewa, kierując się w stronę wierzchołka. Okrzesywać gałęzie pojedynczo, małe gałęzie usuwając jednym cięciem. Gałęzie naprężone okrzesywać od strony naprężen rozciągających, aby uniknąć zakleszczenia pilarki. Należy zachować ostrożność podczas cięcia gałęzi naprężonych, ponieważ mogą odkoczyć w nieprzewidzianym kierunku i uderzyć operatora, powodując obrażenia.
Przerzynanie drzewa
Przerzynanie (lub przerzynka) polega na poprzecznym przecinaniu ściętego i okrzesanego uprzednio drzewa na krótsze klody, w celu pozyskania pożadanego sortymentu. Podczas przerzynania operator musi stać na ziemi pewnie, równo rozkładając ciężar ciała na obydwie nogi, przenosząc ciężar urządzenia na przerzynany pierń. O ile to możliwe, pien w miejscu przerzynania powinien być uniesiony, podpierając się na grubszych gałęziach, koźłach, podporach lub naturalnych nierównościach terenu.
Jeżeli pien jest podparty w miejscu przerzynania, należy wykonać cięcie przerzynające z góry, unikając zagłębienia się prowadnicy i łańcucha w ziemi. W tej sytuacji końcowe docięcie powinlen wykonać wykwalifikowany pilarz. Jeżeli pien jest podparty z jednego końca (rys. G, 3), a przerzynana końcówka zwiśa swobodnie, należy rozpocząć cięcie przerzynające od dołu, do 1/3 średnicy pnia (rys. G, 1) od strony naprężeń ściskających, a następnie końcowe docięcie wykonać od góry (rys. G, 2) od strony naprężeń rozciągających.
Jeżeli pień jest podparty z obydwu stron cięcia przerzynającego (rys. H, 3), należy rozpocząć cięcie przerzynające od góry, do 1/3 średnicy pnia (rys. H, 1) od strony naprężeń ściskających, a następnie końcowe docięcie wykonać od dołu (rys. H, 2) od strony naprężeń rozciągających.
Jeżeli przerzynany pień znajduje się na pochyłym zboczu, operator musi stać na wyższej części zbocza, żeby uniknąć obrażeń, gdyż odcinane klody mają tendencję do staczania się w dół zbocza.
Podczas końcowej fazy przerzynania „na wylot”, w celu zachowania pełnej kontroli nad pilarką, operator powinien ograniczyć do zera nacisk na pilarkę, tak, aby urządzenie działało na przerzynany pień tylko własnym ciężarem. Nie wolno jednak polużniać palców na uchwytach pilarki, aby zachować pełną kontrolę nad urządzeniem.
Po skończonym cięciu przerzynającym należy zwolnić włącznik pilarki (rys. A, 2) i dać się zatrzymać łańcuchowi, zanim zacznie się dalsze ruchy urządzeniem. Podczas przechodzenia od drzewa do drzewa, pilarka musi być wyłączona.
11. Bieżące czynności obsługowe
UWAGA Wszystkie czynności obsługowe należy przeprowadzać przy wyjętej z gniazdka wtyczce. Podczas czynności obsługowych pilarki łańcuchowej należy zawsze nosić rękawice ochronne, aby uniknąć скаleczeń.
Sprawdzanie stanu napięcia łańcucha
Należy pamiętać, że łańcuch pilarki podczas pracy rozgrzewa się i rozciąga. Podczas przerw w pracy kontrolować napięcie łańcucha, korygując je odpowiednio, jak opisano to w rozdziale „Przygotowanie do pracy”. Po zakończonej pracy należy zmniejszyć napięcie łańcucha, żeby stygnąc i skracając się, nie zakleszczył się w prowadnicy.
Sprawdzanie i uzupełnianie oleju
Regularnie sprawdzać poziom oleju smarującego łańcuch, nie dopuścić do pracy pilarki bez środka smarnego. Przy każdym uzupełnieniu poziomu oleju sprawdzać napięcie łańcucha.
Sprawdzanie stanu prowadnicy i łańcucha
Okresowo (nie rzadziej niż co 5 godzin pracy) sprawdzać stan łańcucha i prowadnicy. Demontaż prowadzić w odwrotnej kolejności, niż opisano to dla montażu w rozdziale „Przygotowanie do pracy”. Czyścić rowki prowadzące łańcuch i otwór olejowy w prowadnicy (rys. C, 1). Aby uniknąć nadmiernego zużycia prowadnicy, należy ją regularnie obracać (w przypadku intensywnej eksploatacji pilarki codziennie, w innym przypadku przy każdym ostrzeniu lub wymianie łańcucha), przekręcając napinacz łańcucha (rys. B, 17) na jej drugą stronę, a prowadnicę obracając z góry na dół. Sprawdzać stan rowków prowadnicy: przyłożyć liniał krawędziowy do boku, jeśli widoczna jest szczelina spowodowana wywinięciem krawędzi rowków prowadnicy na zewnątrz, należy wymienić prowadnicę na nową lub przekazać do serwisu w celu regeneracji. Sprawdzać stan koła zębatego na końcu prowadnicy, w razie potrzeby smarować wazeliną techniczną, podając ją do otworu smarowania końcówki prowadnicy (rys. A, 18).
Sprawdzać łańcuch pod kątem pęknięć ogniw, poluzowanych nitów. Nie używać łańcucha, który ma pęknięte ogniwa, poluzowane nity lub którego łączenia są sztywne.
Ostrzenie łańcucha
⚠ UWAGA łańcuch uznaje się za zużyty, jeśli zęby tnące mają długość 4 mm. Niedozwolone jest używanie zużytego łańcucha, należy bezwzględnie go wymienić na nowy.
Łańcuchowi należy poświęcać szczególną uwagę, jako narzędziu roboczemu pilarki. Jego ostrość wpływa na jakość i szybkość procesu cięcia, stępiony łańcuch znacznie utrudnia pracę urządzeniem, przyczynia się do szybszego zużycia prowadnicy i pilarki. Ostrzenie łańcucha jest skomplikowanym procesem, niedoświadczony użytkownik pilarki powinien powierzyć ostrzenie wykwalifikowanemu serwisowi. W przeciwnym razie może dojść do niezachowania właściwych kątów i odległości zębów tnących względem ogranicznika zagłębienia, co może prowadzić do zwiększenia ryzyka wystąpienia zjawiska odrzutu, a co za tym idzie do wypadku przy pracy, poważnych obrażeń i śmierci operatora.
Inne czynności obsługowe
Okresowo sprawdzać stan koła zębatego, które napędza łańcuch (rys. B, 16), w przypadku stwierdzenia uszkodzenia, przekazać urządzenie do serwisu w celu wymiany.
Utrzymywać urządzenie w czystości, nie przechowywać zabrudzonego urządzenia. Nie czyścić przy pomocy detergentów na bazie wody, nie używać do czyszczenia agresywnych rozpuszczalników. Wióry usuwać sprężonym powietrzem, zdejmując osłone koła zębatego (rys. A, 13) oraz prowadnicę i łańcuch. Przed przeniesieniem w miejsce przechowywania zmniejszyć napięcie łańcucha, na prowadnicę założyć osłone.
Przechowywać poza zasięgiem dzieci, w suchym miejscu, nie wystawiać na działanie czynników atmosferycznych (deszcz, śnieg, promienie UV).
Nie przechowywać pilarki z bio-olejem smarującym, z którego wytracają się żywice, gdyż może to prowadzić do uszkodzenia pompy oleju. Nie przechowywać pilarki bez oczyszczenia łańcucha i prowadnicy, jeżeli do smarowania był użyty roślinny olej do smarowania łańcuchów, gdyż prowadzi to do utlenienia się łańcucha, jego zesztywnienia i uszkodzenia łańcucha oraz prowadnicy.
12. Części zamienne i akcesoria
W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.
W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w
miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), lub przesłać do Serwisu centralnego Dedra Exim. Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).
13. Samodzielne usuwanie usterek
UWAGA
Przed przystąpieniem do samodzielnego usuwania usterek należy odłączyć urządzenie od zasilania.
| Problem | Przyczyna | Rozwiązanie |
| Urządzenie nie działa | Przewód zasilający jest złę podłączony lub uszkodzony | Wcisnąć głębiej wtyczkę do gniazdka, sprawdzić przewód zasilający. W przypadku stwierdzenia uszkodzenia przewodu zasilającego przekazać urządzenie do serwisu |
| Urządzenie nie działa | W gniazdku nie ma napięcia | Sprawdzić napięcie w gniazdku. Sprawdzić, czy nie zadziałał bezpiecznik |
| Urządzenie nie działa | Uszkodzony włącznik | Wymienić włącznik na nowy – przekazać urządzenie do serwisu |
| Urządzenie nie działa | Silnik nie ma mocy, rusza z trudem | Zużyte szczotki. Wymienić na nowe – przekazać urządzenie do serwisu |
| Urządzenie nie działa | Czuć zapach spalonej izolacji | Silnik wymaga naprawy – przekazać urządzenie do serwisu |
| Urządzenie nie działa | Hamulec bezpieczeństwa jest zablokowany | Odblokować dźwignię hamulca (patrz: rozdział „Przygotowanie do pracy”) |
| Silnik przegrzowa się | Zapchane otwory wentylacyjne | Przedmuchać sprężonym powietrzem |
| Urządzenie rusza z trudem, przestaje po chwili działać | Zbyt mocne napięcie łańcucha | Skontrolować napięcie łańcucha (patrz: rozdział „Przygotowanie do pracy”) |
| Efektywność pracy bardzo mała | Zużyty łańcuch | Przekazać łańcuch do ostrzenia lub wymienić na nowy |
| Efektywność pracy bardzo mała | Zbyt słabe napięcie łańcucha | Skontrolować napięcie łańcucha (patrz: rozdział „Przygotowanie do pracy”) |
| Nieprawidłowe smarowanie | Brak oleju w zbiorniku | Sprawdzić stan oleju w zbiorniku, uzupełnić |
| Nieprawidłowe smarowanie | Zapchane otwór olejowy i rowki prowadnicy | Oczyścić otwór olejowy i rowki prowadnicy |
| Nieprawidłowe smarowanie | Uszkodzona pompa olejowa | Przekazać urządzenie do serwisu |
14. Kompletacja urządzenia
Kompletacja: pilarka – 1 szt., prowadnica – 1 szt., łańcuch – 1 szt., osłona prowadnicy – 1 szt.
15. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
(dotyczy gospodarstw domowych)
Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.
Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.
Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.
Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.
Użytkownicy w krajach Unii Europejskiej
W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.
Pozbywanie się odpadów w krajach poza Unią Europejską
Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze przedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.
- Wykaz części do rysunku złożeniowego (rys. I)
| 1 | Przewód zasilający |
| 2 | Odgiętka przewodu |
| 3 | Wkręt samogwintujący |
| 4 | Płytka dociskowa |
| 5 | Kondensator |
| 6 | Przycisk włącznika |
| 7 | Sprężyna blokady |
| 8 | Przycisk blokady |
| 9 | Mikrowłącznik |
| 10 | Wkręt samogwintujący |
| 11 | Podkładka płaska |
| 12 | Sprężyna |
| 13 | Popychacz |
| 14 | Obudowa lewa |
| 15 | Wkręt stojana |
| 16 | Podkładka sprężynująca |
| 17 | Podkładka płaska |
| 18 | Osłona |
| 19 | Stojan |
| 20 | Nakrętka wieńcowa |
| 21 | Walek zębaty |
| 22 | Tuleja wrzeciona |
| 23 | Łożysko |
| 24 | Wirnik |
| 25 | Łożysko |
| 26 | Tylne mocowanie wirnika |
| 27 | Nakrętka |
| 28 | Szczotkotrzymacz |
| 29 | Szczotka elektrografitowa |
| 30 | Śruba z kołnierzem |
| 31 | Obudowa |
| 32 | Wkręt samogwintujący |
| 33 | Końcowka wylotu oleju |
| 34 | Oring |
| 35 | Przekładnia kpl. |
| 35-1 | Nakrętka blokująca |
| 35-2 | Łożysko |
| 35-3 | Koło napędowe |
| 35-4 | Tuleja wrzeciona |
| 35-5 | Sprężyna |
| 35-6 | Walek |
| 35-7 | Łożysko |
| 36 | Osłona pyłoszczelna |
| 37 | Ciegło hamulca kpl. |
| 37-1 | Płytka cięgna |
| 37-2 | Sprężyna cięgna |
| 37-3 | Ciegno |
| 37-3-1 | Wkładka cięgna |
| 37-4 | Podkładka płaska |
| 37-5 | Płytka dociskowa |
| 38 | Wkręt samogwintujący |
| 39 | Popychacz |
| 40 | Zbiornik oleju kpl. |
| 40-1 | Zbiornik oleju |
| 40-2 | Uszczelka zbiornika oleju |
| 40-3 | Łącznik zbiornika oleju |
| 40-4 | Tulekja |
| 40-5 | Osłona łącznika zbiornika oleju |
| 40-6 | Zawór |
| 40-7 | Zabezpieczenie zbiornika oleju |
| 40-8 | Uszczelka zbiornika oleju |
| 40-9 | Korek zbiornika oleju |
| 41 | Rurka |
| 42 | Pompa oleju |
| 42-1 | Przekładnia ślimakowa |
| 42-2 | Walek ślimakowy |
| 42-2-1 | Wkładka wałka ślimakowego |
| 42-3 | Tuleja tłoka |
| 42-4 | Korpus pompy oleju |
| 43 | Rurka oleju |
| 44 | Śruba z kołnierzem |
| 45 | Sprężynka |
| 46 | pierścień sprężynujący zabezpieczający wrzeciono |
| 47 | Osłona |
| 47-1 | Uchwyt |
| 47-2 | Wkładka osłony |
| 48 | Uchwyt pomocniczy |
| 49 | Uchwyt |
| 49-1 | Wkręt obudowy |
| 49-2 | Wkręt obudowy |
| 49-3 | Wkładka obudowy |
| 50 | Wkręt samogwintujący |
| 51 | Sprężyna |
| 52 | Koło łańcuchowe napędowe |
| 53 | Segger |
| 54 | Uszczelka |
| 55 | Zderzak oporowy zębaty |
| 56 | Wkręt |
| 57 | Wkręt samogwintujący |
| 58 | Wkręt prowadnicy |
| 59 | Prowadnica |
| 60 | Łańcuch |
| 61 | Panewka |
| 62 | Plytka panewki |
| 63 | Kółko mocujące |
| 64 | Podkładka |
| 65 | Pierścień sprężynujący zabezpieczający |
| 66 | Osłona plastikowa |
| 67 | Segger |
| 68 | Pokrętło naciągu |
| 69 | Śruba prowadnicy |
Karta gwarancyjna
na
Elektryczna pilarka łańcuchowa
Nr katalogowy: DED9701/DED8702 nr partii: ....
(zwane dalej Produktem)
Data zakupu Produktu: ......
Pieczęć sprzedawcy
Data i podpis sprzedawcy: ....
Oświadczenie Użytkownika:
Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:
Data i miejsce Podpis Użytkownika
I. Odpowiedzialność za Produkt
-
Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
-
Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
-
Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
- Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta.
W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
- W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.
II. Okres gwarancji
| Elementy Produktu | Czas trwania ochrony gwarancyjnej |
| Pilarka | 24 miesiące, licząc od daty zakupuProduktu uwidocznionej w niniejszej karcie gwarancyjnej |
| Łańcuch, prowadnica, osłona prowadnicy | Elementy nieobjęte gwarancją |
III. Warunki skorzystania z gwarancji
- Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz
z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.
-
Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
-
Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
-
Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:
a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.
- Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancje na Produkt, w którym:
- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;
- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.
- Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.
IV. Procedura reklamacyjna
-
W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.
-
Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.
-
Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
-
Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji”).
-
Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
-
Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.
-
Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.
-
Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.
-
Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).
-
Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancja Użytkownik nie mógł z niego korzystać.
Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej
CZ
OBSAH
(tykajúce są domácností)
z o.o., ul. 3 Maja 8, 05-800 Pruszków.
