NAUDOJIMO INSTRUKCIJA DED8701 DEDRA

Visos teisės saugomos. Šis kūrinys yra saugomas autorinių teisių įstatymų. Eksploatavimo instrukcijos arba jos fragmentų kopijavimas ir platinimas be „Dedra Exim“ sutikimo draudžiamas. „Dedra Exim“ pasilieka sau teisę įvesti konstrukcijos, techninius arba komplektacijos pokyčius be išankstinio įspėjimo. Šie pokyčiai negali būti skundo dėl produkto pagrindu. Naudojimo instrukcija yra prieinama svetainėje: www.dedra.pl

1. Nuotraukos ir schemos

2. Detalios darbo saugos taisyklės

3. Įrenginio aprašymas

4. Įrenginio paskirtis

5. Naudojimo apribojimai

6. Techniniai duomenys

7. Pasiruošimas darbui

8. Įjungimas į elektros tinklą

9. Įrenginio įjungimas

10. Įrenginio naudojimas

11. Einamieji priežiūros veiksmai

12. Atsarginės dalys ir priedai

13. Savarankiškas gedimų šalinimas

14. Įrenginio komplektavimas

15. Informacija vartotojams apie elektros ir elektroninių įrenginių utilizavimą

Originalios instrukcijos vertim Atitikties deklaracija pridedama prie instrukcijos kaip atskiras dokumentas. Jei Atitikties deklaracijos nebūtų, reikia susisiekti su „Dedra-Exim“ Sp. z o.o. Informacija. Bendrosios saugos sąlygos buvo pridėtos prie instrukcijos kaip atskira brošiūra. Detaliosios saugos sąlygos šiam įrenginiui buvo pridėtos prie instrukcijos. DEMESIO Naudojantis prietaisu rekomenduojama visada laikytis pagrindinių darbo saugos taisyklių siekiant sumažinti gaisro, elektros smūgio ar mechaninio sužalojimo galimybę. Prieš pradedami naudotis įranga, susipažinkite su naudojimo instrukcijos turiniu. Išsaugokite naudojimo instrukciją, darbo saugos instrukciją ir Atitikties deklaraciją. Griežtai laikydamiesi nurodymų ir patarimų pateiktų naudojimo instrukcijoje galėsite ilgai naudotis prietaisu. DEMESIO Darbo metu reikia besąlygiškai laikytis darbo saugos instrukcijos nurodymų. Darbo saugos instrukcija yra pridėta prie prietaiso kaip atskira brošiūra ir būtina ją išsaugoti. Perduodant prietaisą kitam asmeniui, būtina kartu perduoti eksploatavimo instrukciją, darbo saugos instrukciją ir atitikties deklaraciją. Įmonė „Dedra Exim“ neatsako už nelaimingus atsitikimus, įvykusius dėl darbo saugos nurodymų nesilaikymo. Reikia įdėmiai perskaityti visas saugumo instrukcijas ir aptarnavimo instrukcijas. Nurodymų ir įspėjimų nesilaikymas gali atvesti prie trenkimu elektros srove, gaisro ir / arba rimtų kūno sužalojimų. Išsaugokite visas instrukcijas, saugumo instrukcijas ir atitikties deklaraciją naudojimui ateityje.

2. Detalios saugos taisyklės

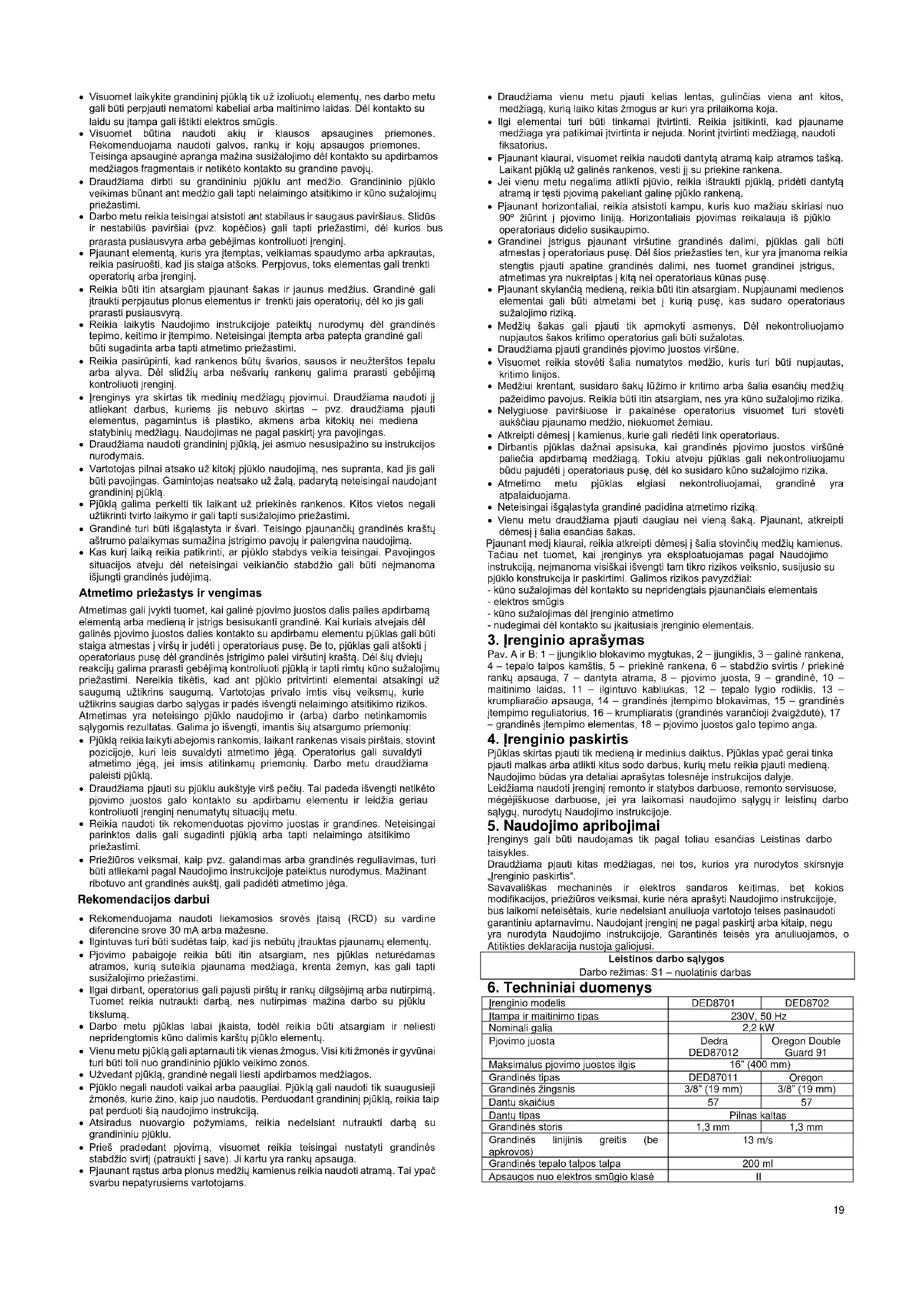

Nepriartinkite jokių kūno dalių prie besisukančios grandinės. Prieš įjungiant pjūklą, įsitikinkite, kad grandinė neliečia jokių svetimų kūnų. Dėl neatidumo darbo metu drabužiai arba kūno dalis gali būti įtraukti grandinės. Visuomet laikykite grandininį pjūklą dešiniąja ranka už galinės rankenos ir kairiąja ranka už priekinės rankenos. Laikant pjūklą atvirkščiai, padidėja susižalojimo rizika, todėl draudžiama taip daryti.19 Visuomet laikykite grandininį pjūklą tik už izoliuotų elementų, nes darbo metu gali būti perpjauti nematomi kabeliai arba maitinimo laidas. Dėl kontakto su laidu su įtampa gali ištikti elektros smūgis. Visuomet būtina naudoti akių ir klausos apsaugines priemones. Rekomenduojama naudoti galvos, rankų ir kojų apsaugos priemones. Teisinga apsauginė apranga mažina susižalojimo dėl kontakto su apdirbamos medžiagos fragmentais ir netikėto kontakto su grandine pavojų. Draudžiama dirbti su grandininiu pjūklu ant medžio. Grandininio pjūklo veikimas būnant ant medžio gali tapti nelaimingo atsitikimo ir kūno sužalojimų priežastimi. Darbo metu reikia teisingai atsistoti ant stabilaus ir saugaus paviršiaus. Slidūs ir nestabilūs paviršiai (pvz. kopėčios) gali tapti priežastimi, dėl kurios bus prarasta pusiausvyra arba gebėjimas kontroliuoti įrenginį. Pjaunant elementą, kuris yra įtemptas, veikiamas spaudymo arba apkrautas, reikia pasiruošti, kad jis staiga atšoks. Perpjovus, toks elementas gali trenkti operatorių arba įrenginį. Reikia būti itin atsargiam pjaunant šakas ir jaunus medžius. Grandinė gali įtraukti perpjautus plonus elementus ir trenkti jais operatorių, dėl ko jis gali prarasti pusiausvyrą. Reikia laikytis Naudojimo instrukcijoje pateiktų nurodymų dėl grandinės tepimo, keitimo ir įtempimo. Neteisingai įtempta arba patepta grandinė gali būti sugadinta arba tapti atmetimo priežastimi. Reikia pasirūpinti, kad rankenos būtų švarios, sausos ir neužterštos tepalu arba alyva. Dėl slidžių arba nešvarių rankenų galima prarasti gebėjimą kontroliuoti įrenginį. Įrenginys yra skirtas tik medinių medžiagų pjovimui. Draudžiama naudoti jį atliekant darbus, kuriems jis nebuvo skirtas – pvz. draudžiama pjauti elementus, pagamintus iš plastiko, akmens arba kitokių nei mediena statybinių medžiagų. Naudojimas ne pagal paskirtį yra pavojingas. Draudžiama naudoti grandininį pjūklą, jei asmuo nesusipažino su instrukcijos nurodymais. Vartotojas pilnai atsako už kitokį pjūklo naudojimą, nes supranta, kad jis gali būti pavojingas. Gamintojas neatsako už žalą, padarytą neteisingai naudojant grandininį pjūklą. Pjūklą galima perkelti tik laikant už priekinės rankenos. Kitos vietos negali užtikrinti tvirto laikymo ir gali tapti susižalojimo priežastimi. Grandinė turi būti išgąlastyta ir švari. Teisingo pjaunančių grandinės kraštų aštrumo palaikymas sumažina įstrigimo pavojų ir palengvina naudojimą. Kas kurį laiką reikia patikrinti, ar pjūklo stabdys veikia teisingai. Pavojingos situacijos atveju dėl neteisingai veikiančio stabdžio gali būti neįmanoma išjungti grandinės judėjimą. Atmetimo priežastys ir vengimas Atmetimas gali įvykti tuomet, kai galinė pjovimo juostos dalis palies apdirbamą elementą arba medieną ir įstrigs besisukanti grandinė. Kai kuriais atvejais dėl galinės pjovimo juostos dalies kontakto su apdirbamu elementu pjūklas gali būti staiga atmestas į viršų ir judėti į operatoriaus pusę. Be to, pjūklas gali atšokti į operatoriaus pusę dėl grandinės įstrigimo palei viršutinį kraštą. Dėl šių dviejų reakcijų galima prarasti gebėjimą kontroliuoti pjūklą ir tapti rimtų kūno sužalojimų priežastimi. Nereikia tikėtis, kad ant pjūklo pritvirtinti elementai atsakingi už saugumą užtikrins saugumą. Vartotojas privalo imtis visų veiksmų, kurie užtikrins saugias darbo sąlygas ir padės išvengti nelaimingo atsitikimo rizikos. Atmetimas yra neteisingo pjūklo naudojimo ir (arba) darbo netinkamomis sąlygomis rezultatas. Galima jo išvengti, imantis šių atsargumo priemonių: Pjūklą reikia laikyti abejomis rankomis, laikant rankenas visais pirštais, stovint pozicijoje, kuri leis suvaldyti atmetimo jėgą. Operatorius gali suvaldyti atmetimo jėgą, jei imsis atitinkamų priemonių. Darbo metu draudžiama paleisti pjūklą. Draudžiama pjauti su pjūklu aukštyje virš pečių. Tai padeda išvengti netikėto pjovimo juostos galo kontakto su apdirbamu elementu ir leidžia geriau kontroliuoti įrenginį nenumatytų situacijų metu. Reikia naudoti tik rekomenduotas pjovimo juostas ir grandines. Neteisingai parinktos dalis gali sugadinti pjūklą arba tapti nelaimingo atsitikimo priežastimi. Priežiūros veiksmai, kaip pvz. galandimas arba grandinės reguliavimas, turi būti atliekami pagal Naudojimo instrukcijoje pateiktus nurodymus. Mažinant ribotuvo ant grandinės aukštį, gali padidėti atmetimo jėga. Rekomendacijos darbui Rekomenduojama naudoti liekamosios srovės įtaisą (RCD) su vardine diferencine srove 30 mA arba mažesne. Ilgintuvas turi būti sudėtas taip, kad jis nebūtų įtrauktas pjaunamų elementų. Pjovimo pabaigoje reikia būti itin atsargiam, nes pjūklas neturėdamas atramos, kurią suteikia pjaunama medžiaga, krenta žemyn, kas gali tapti susižalojimo priežastimi. Ilgai dirbant, operatorius gali pajusti pirštų ir rankų dilgsėjimą arba nutirpimą. Tuomet reikia nutraukti darbą, nes nutirpimas mažina darbo su pjūklu tikslumą. Darbo metu pjūklas labai įkaista, todėl reikia būti atsargiam ir neliesti nepridengtomis kūno dalimis karštų pjūklo elementų. Vienu metu pjūklą gali aptarnauti tik vienas žmogus. Visi kiti žmonės ir gyvūnai turi būti toli nuo grandininio pjūklo veikimo zonos. Užvedant pjūklą, grandinė negali liesti apdirbamos medžiagos. Pjūklo negali naudoti vaikai arba paaugliai. Pjūklą gali naudoti tik suaugusieji žmonės, kurie žino, kaip juo naudotis. Perduodant grandininį pjūklą, reikia taip pat perduoti šią naudojimo instrukciją. Atsiradus nuovargio požymiams, reikia nedelsiant nutraukti darbą su grandininiu pjūklu. Prieš pradedant pjovimą, visuomet reikia teisingai nustatyti grandinės stabdžio svirtį (patraukti į save). Ji kartu yra rankų apsauga. Pjaunant rąstus arba plonus medžių kamienus reikia naudoti atramą. Tai ypač svarbu nepatyrusiems vartotojams. Draudžiama vienu metu pjauti kelias lentas, gulinčias viena ant kitos, medžiagą, kurią laiko kitas žmogus ar kuri yra prilaikoma koja. Ilgi elementai turi būti tinkamai įtvirtinti. Reikia įsitikinti, kad pjauname medžiaga yra patikimai įtvirtinta ir nejuda. Norint įtvirtinti medžiagą, naudoti fiksatorius. Pjaunant kiaurai, visuomet reikia naudoti dantytą atramą kaip atramos tašką. Laikant pjūklą už galinės rankenos, vesti jį su priekine rankena. Jei vienu metu negalima atlikti pjūvio, reikia ištraukti pjūklą, pridėti dantytą atramą ir tęsti pjovimą pakeliant galinę pjūklo rankeną. Pjaunant horizontaliai, reikia atsistoti kampu, kuris kuo mažiau skiriasi nuo 90º žiūrint į pjovimo liniją. Horizontaliais pjovimas reikalauja iš pjūklo operatoriaus didelio susikaupimo. Grandinei įstrigus pjaunant viršutine grandinės dalimi, pjūklas gali būti atmestas į operatoriaus pusę. Dėl šios priežasties ten, kur yra įmanoma reikia stengtis pjauti apatine grandinės dalimi, nes tuomet grandinei įstrigus, atmetimas yra nukreiptas į kitą nei operatoriaus kūnas pusę. Pjaunant skylančią medieną, reikia būti itin atsargiam. Nupjaunami medienos elementai gali būti atmetami bet į kurią pusę, kas sudaro operatoriaus sužalojimo riziką. Medžių šakas gali pjauti tik apmokyti asmenys. Dėl nekontroliuojamo nupjautos šakos kritimo operatorius gali būti sužalotas. Draudžiama pjauti grandinės pjovimo juostos viršūne. Visuomet reikia stovėti šalia numatytos medžio, kuris turi būti nupjautas, kritimo linijos. Medžiui krentant, susidaro šakų lūžimo ir kritimo arba šalia esančių medžių pažeidimo pavojus. Reikia būti itin atsargiam, nes yra kūno sužalojimo rizika. Nelygiuose paviršiuose ir pakalnėse operatorius visuomet turi stovėti aukščiau pjaunamo medžio, niekuomet žemiau. Atkreipti dėmesį į kamienus, kurie gali riedėti link operatoriaus. Dirbantis pjūklas dažnai apsisuka, kai grandinės pjovimo juostos viršūnė paliečia apdirbamą medžiagą. Tokiu atveju pjūklas gali nekontroliuojamu būdu pajudėti į operatoriaus pusę, dėl ko susidaro kūno sužalojimo rizika. Atmetimo metu pjūklas elgiasi nekontroliuojamai, grandinė yra atpalaiduojama. Neteisingai išgąlastyta grandinė padidina atmetimo riziką. Vienu metu draudžiama pjauti daugiau nei vieną šaką. Pjaunant, atkreipti dėmesį į šalia esančias šakas. Pjaunant medį kiaurai, reikia atkreipti dėmesį į šalia stovinčių medžių kamienus. Tačiau net tuomet, kai įrenginys yra eksploatuojamas pagal Naudojimo instrukciją, neįmanoma visiškai išvengti tam tikro rizikos veiksnio, susijusio su pjūklo konstrukcija ir paskirtimi. Galimos rizikos pavyzdžiai: - kūno sužalojimas dėl kontakto su nepridengtais pjaunančiais elementais - elektros smūgis - kūno sužalojimas dėl įrenginio atmetimo - nudegimai dėl kontakto su įkaitusiais įrenginio elementais.

3. Įrenginio aprašymas

Pav. A ir B: 1 – įjungiklio blokavimo mygtukas, 2 – įjungiklis, 3 – galinė rankena, 4 – tepalo talpos kamštis, 5 – priekinė rankena, 6 – stabdžio svirtis / priekinė rankų apsauga, 7 – dantyta atrama, 8 – pjovimo juosta, 9 – grandinė, 10 – maitinimo laidas, 11 – ilgintuvo kabliukas, 12 – tepalo lygio rodiklis, 13 – krumpliaračio apsauga, 14 – grandinės įtempimo blokavimas, 15 – grandinės įtempimo reguliatorius, 16 – krumpliaratis (grandinės varančioji žvaigždutė), 17 – grandinės įtempimo elementas, 18 – pjovimo juostos galo tepimo anga.

4. Įrenginio paskirtis

Pjūklas skirtas pjauti tik medieną ir medinius daiktus. Pjūklas ypač gerai tinka pjauti malkas arba atlikti kitus sodo darbus, kurių metu reikia pjauti medieną. Naudojimo būdas yra detaliai aprašytas tolesnėje instrukcijos dalyje. Leidžiama naudoti įrenginį remonto ir statybos darbuose, remonto servisuose, mėgėjiškuose darbuose, jei yra laikomasi naudojimo sąlygų ir leistinų darbo sąlygų, nurodytų Naudojimo instrukcijoje.

5. Naudojimo apribojimai

Įrenginys gali būti naudojamas tik pagal toliau esančias Leistinas darbo taisykles. Draudžiama pjauti kitas medžiagas, nei tos, kurios yra nurodytos skirsnyje „Įrenginio paskirtis“. Savavališkas mechaninės ir elektros sandaros keitimas, bet kokios modifikacijos, priežiūros veiksmai, kurie nėra aprašyti Naudojimo instrukcijoje, bus laikomi neteisėtais, kurie nedelsiant anuliuoja vartotojo teises pasinaudoti garantiniu aptarnavimu. Naudojant įrenginį ne pagal paskirtį arba kitaip, negu yra nurodyta Naudojimo instrukcijoje, Garantinės teisės yra anuliuojamos, o Atitikties deklaracija nustoja galiojusi. Leistinos darbo sąlygos Darbo režimas: S1 – nuolatinis darbas

6. Techniniai duomenys

Įrenginio modelis DED8701 DED8702 Įtampa ir maitinimo tipas 230V, 50 Hz Nominali galia 2,2 kW Pjovimo juosta Dedra DED87012 Oregon Double Guard 91 Maksimalus pjovimo juostos ilgis 16” (400 mm) Grandinės tipas DED87011 Oregon Grandinės žingsnis 3/8” (19 mm) 3/8” (19 mm) Dantų skaičius

Dantų tipas Pilnas kaltas Grandinės storis 1,3 mm 1,3 mm Grandinės linijinis greitis (be apkrovos) 13 m/s Grandinės tepalo talpos talpa 200 ml Apsaugos nuo elektros smūgio klasė II20 Apsaugos nuo tiesioginės prieigos laipsnis IPX0 Vibracijų lygis ant rankenos 7,380 m/s

Garso slėgio lygis LPA 94 dB(A) 94 dB(A) Garso galios lygis LWA 107 dB(A) 107 dB(A) Matavimo paklaida KLPA, KLWA 3 dB(A) 3 dB(A) Deklaruojamas lygis Lwa 107 dB(A) 107 dB(A) Įrenginio svoris 4,3 kg Informacija apie triukšmą ir vibracijas. Bendra vibracijų vertė ah ir matavimo paklaida buvo nustatytos pagal EN 60745- 2-1 ir nurodytos lentelėje. Triukšmo emisija buvo nustatyta pagal EN 60745-2-1, vertės yra nurodytos anksčiau esančioje lentelėje. Triukšmas gali pažeisti klausą, darbo metu visuomet reikia naudoti klausos apsaugos priemones! Deklaruojama triukšmo emisijos vertė buvo matuojama taikant standartinį tyrimo metodą, todėl gali būti naudojama lyginant skirtingus įrenginius. Nurodytas triukšmo emisijos lygis gali būti naudojamas vertinant pirmutinį triukšmo poveikį. Realaus elektros įrankio naudojimo metu triukšmo lygis gali būti kitoks negu deklaruojamos vertės, tai priklauso nuo darbinių įrankių naudojimo būdo, ypač nuo apdirbamo daikto ir nuo priemonių, kurių tikslas yra operatoriaus apsauga. Norint tiksliai įvertinti pavojų realiomis darbo sąlygomis, reikia atkreipti dėmesį į visus operacinio ciklo etapus, įskaitant etapus, kuomet įrenginys yra išjungtas arba yra įjungtas, bet nėra naudojamas darbui.

7. Paruošimas darbui

Visi šiame skirsnyje aprašyti aptarnavimo veiksmai turi būti atliekami išėmus kištuką iš rozetės. Įjungti grandininį pjūklą prie tinklo tik tuomet, kai pjūklas yra pilnai sumontuotas, grandinė yra įtempta, grandinės tepalo talpa yra pripildyta. Montuojant, reguliuojant ir tikrinant grandininį pjūklą, visuomet reikia naudoti apsaugines pirštines, kurios apsaugos nuo susižalojimo. Pjovimo juostos ir grandinės montavimas Nuimti krumpliaračio apsaugą (pav. A, 13) pasukant į kairę grandinės įtempimo blokavimą (pav. A, 14). Sumontuoti grandinės įtempimo elementą (pav. B, 17) ir pjovimo juostą (pav. A, 8), kaip yra parodyta pav. C. Įsitikinti, kad tepalo anga pjovimo juostoje (pav. C, 1), skirta tepti grandinę, nėra užsikimšusi ar nešvari. Patikrinti, ar grandinė nėra pažeista – ar elementai nėra sugadinti, kniedės yra savo vietose. Draudžiama montuoti pažeistą grandinę. Pjovimo juostą ir grandinę užmontuoti, kaip yra parodyta pav. B. Atkreipti dėmesį į teisingą grandinės montavimo kryptį – aštrūs dantų kraštai turi būti nukreipti pagal grandinės sukimosi kryptį, kaip yra parodyta pav. B. Įsitikinti, kad pjovimo juosta yra teisingai prispausta prie pjūklo korpuso, o grandinė teisingai uždėta ant varančiojo krumpliaračio (pav. B, 16) ir pjovimo juostos griovelių. Toliau įtempti grandinę pasukant į dešinę grandinės įtempimo elementą (pav. B, 17). Uždėti krumpliaračio apsaugą (pav. A, 13) užsukant įtempimo reguliatorių (pav. A, 14). Įsitikinti, kad apsauga yra glaudžiai pritvirtinta prie visų kraštų, niekur nėra atsikišusi ar įtempta. Pjūklo grandinės įtempimas Naudojimo metu grandinė tampa ilgesnė, todėl reikia reguliariai tikrinti jos įtempimą. Pirmą kartą naudojant naują grandinę, reikia žinoti, kad jai reikia laiko prisitaikymui, todėl daug dažniau reikia tikrinti jos įtempimą. Ypač svarbu yra tikrinti naujos grandinės įtempimą kas 5-10 darbo minučių. Norint įtempti grandinę, reikia atpalaiduoti grandinės įtempimo blokavimą (pav. A, 14) pasukant ją truputį į kairę. Grandinės įtempimo reguliatorių (pav. A, 15) pasukti į dešinę, kad galima būtų geriau įtempti grandinę, arba į kairę norint sumažinti įtempimą. Toliau iki galo į dešinę užsukti grandinės įtempimo blokavimą (pav. A, 14). Teisingai įtempta grandinė nekaba apatinėje pjovimo juostos dalyje, jos viduryje grandinę galima lengvu judesiu atitraukti nuo pjovimo juostos apie 3-4 mm, grandinė negali iškristi iš pjovimo juostos griovelių (pav. D). Paleidus, grandinė sugrįžta į savo vietą pjovimo juostos grioveliuose. Jei reikia, pakartoti visus veiksmus ir pataisyti grandinės įtempimą. Grandinės tepimas Draudžiama naudoti pjūklą, jei nėra grandinės tepalo. Dėl to grandinė gali nutrūkti, kas sudaro rimtų sužalojimų arba operatoriaus mirties riziką. Grandinei tepti galima naudoti tik grandininiams pjūklams skirtus tepalus (pvz. tepalą „Dedra DEGL02). Draudžiama naudoti perdegtas variklines alyvas arba kitus tam tikslui neskirtus tepalinius preparatus. Naudojant teisingą tepalą, pjūklo grandinė ir pjovimo juosta tarnaus ilgiau. Norint papildyti grandinės tepalo kiekį, atsukti tepalo talpos kamštį (pav. A, 4) ir įpilti tepalo. Pilant tepalą, stebėti jo lygį pro tepalo lygio langelį (pav. A, 12). Vienu metu talpoje telpa 200 ml tepalo. Tepalui išsipylus ant pjūklo korpuso, kruopščiai nusausinti jį medvilnine šluoste. Papildant tepalą, reikia atkreipti dėmesį, kad į talpą nepatektų jokie nešvarumai, dėl kurių grandinė gali būti tepama neteisingai arba gali būti pažeisti tokie pjūklo elementai, kaip tepalo siurblys.

8. ĮJUNGIMAS Į ELEKTROS TINKLĄ

Prieš paleisdami prietaisą, patikrinkite ar maitinimo įtampa atitinka vertę pateiktą vardinių duomenų lentelėje. Staklių maitinamoji sistema turi būti atlikta pagal pagrindinius reikalavimus, nustatančius elektros sistemų veikimą, ir atitikti saugaus naudojimo reikalavimus. Minimalaus maitinamojo laido skersmens ir minimalios saugiklio vertės parametrai, priklausantys nuo prietaiso galios, yra nurodyti žemiau esančioje lentelėje. Elektros instaliacija turi būti atliekama profesionalaus elektriko. Jei ketinate naudoti ilgintuvą, įsitikinkite, ar jo skerspjūvis būtų ne mažesnis kaip nurodytas (žiūr. lentelę). Elektrinį laidą reikia padėti taip, kad jo nebūtų galima perpjauti, o jo ilgis netrukdytų dirbant. Nenaudokite sugadintų ilgintuvų. Kas kažkiek laiko tikrinkite maitinimo kabelio techninę būklę. Netraukite už maitinimo laidą ištraukdami kištuką iš elektros lizdo. Prietaiso galia [W] Minimalus laido skersmuo [mm2] Minimali C tipo saugiklio vertė [A] 1400÷2300 1,5

9. Įrenginio įjungimas

Prieš įjungiant įrenginį, reikia besąlygiškai atlikti veiksmus, aprašytus skirsnyje „Pasiruošimas darbui“. Pjūklo ilgintuvo gale ilgintuvą reikia suvynioti į kilpą, perdėti pro angą galinėje rankenoje ir užkabinti už kabliuko (pav. A, 11). Tai apsaugos pjūklo maitinimo laidą nuo nekontroliuojamo iškritimo iš ilgintuvo rozetės. Draudžiama ant šio kabliuko kabinti pjūklo maitinimo laidą. Prieš įjungiant įrenginį, įsitikinti, kad abejos operatoriaus kojos tvirtai stovi ant pagrindo, dešinioji ranka guli ant galinės rankenos (pav. A, 3), o kairioji – ant priekinės rankenos (pav. A, 5). Įsitikinti, kad arti nėra jokių kitų žmonių ar gyvūnų, kurie galėtų nekontroliuojamu būdu atsirasti pjūklo darbo zonoje. Įsitikinti, kad užvedimo metu pjūklo grandinė nieko neliečia. Norint įjungti įrenginį, reikia perstumti stabdžio svirtį (pav. A, 6) link priekinės rankenos (pav. A, 5). Toliau dešinės rankos nykščiu paspausti įjungiklio blokavimo mygtuką (pav. A, 1). Mažiausiai dviem dešiniosios rankos pirštais (smiliumi ir didžiuoju) paspausti įjungiklį (pav. A, 2). Įrenginys pradės darbą.

10. Įrenginio naudojimas

Prieš pradedant darbą su pjūklu, reikia atlikti tokius papildomus veiksmus, kaip saugumo stabdžio, inertinio stabdžio veikimo ir grandinės tepimo patikrinimas. Draudžiama naudoti neteisingai veikiantį įrenginį. Saugumo stabdžio veikimo tikrinimas Įjungus pjūklą, pasukti kairiąją ranką ant priekinės rankenos (pav. A, 5) taip, kad jos viršutine dalimi arba riešu galima būtų pastumti į priekį stabdžio svirtį (pav. A, 6). Pjūklo variklis turi nedelsiant išsijungti, o grandinė sustoti. Inertinio stabdžio veikimo tikrinimas Paleisti pjūklo įjungiklį (pav. A, 2) ir patikrinti, ar grandinė sustoja ir nustoja suktis. Draudžiama dirbti su pjūklu, jei paleidus įjungiklį yra matomas aiškus inertinis grandinės judėjimas. Grandinės tepimo tikrinimas Laikant pjūklą su pjovimo juosta nukreipta 45° kampu į apačią virš šviesaus, lygaus paviršiaus (pvz. lentos), leisti įrenginiui dirbti apie minutę. Jei ant paviršiaus pasirodys aiški tepalų, kuriuos išmeta grandinė pjovimo juostos viršūnėje, liniją, tai reiškia, kad grandinės tepimas yra teisingas. Draudžiama dirbti su įrenginiu, jei buvo pastebėtas neteisingas tepimas. Reikia patikrinti, ar pjovimo juostos tepalo anga (pav. C, 1) nėra užsikimšusi. Patikrinti, ar pjovimo juosta (grandinės griovelis) nėra užteršta. Jei šie veiksmai neatneš norimo efekto, įrenginį reikia atiduoti remontui. Darbas su grandininiu pjūklu Darbo su pjūklu metu reikia besąlygiškai laikytis visų saugumo taisyklių ir nurodymų, aprašytų saugumo sąlygose. Draudžiama pjūklu pjauti medieną, kuri guli tiesiai ant žemės, betono ar kito pagrindo. Grandinės kontaktas su žeme arba kitu pagrindu ne tik gali būti pavojingas, bet ir sutrumpina grandinės ir pjovimo juostos naudojimą. Medžių pjovimas – pasiruošimas Medžio pjovimas negali būti atliekamas taip, kad būtų keliamas pavojus žmonėms, turtui, elektros arba telekomunikacijos linijoms ir pan. Operatoriaus aplinkoje esantys žmonės privalo būti nuotolyje, kuris sudaro mažiausiai 2,5 nupjaunamo medžio aukščio (ilgio). Jei atsitiks taip, kad medis palies elektros arba telekomunikacijos liniją ar pan., reikia nedelsiant pranešti apie tai tinklo operatoriui. Jei nupjaunamas medis auga ant pakalnės šlaito, pjūklo operatorius privalo stovėti aukščiau medžio, nes tokioje aplinkoje nupjaunamas medis įprastai krenta / rieda į apačią. Prieš pradedant medžio pjovimą, reikia apibrėžti numatomą medžio kritimo kryptį (pav. E, 1). Reikia atkreipti dėmesį į tokius veiksnius, kaip medžio nukrypimas, storesnių ir sunkesnių šakų išdėstymą, vėjo kryptį ir pan. Prieš pradedant pjovimą suplanuoti ir pašalinti kliūtis iš evakuacijos kelių (pav. E, 2). Teisingi evakuacijos keliai turi būti apie 135° kampu nuo medžio kritimo linijos. Vengti pavojingų zonų (pav. E, 3). Nuo pjaunamo medžio pašalinti visus nešvarumus, akmenis, laisvą žievę, vinis, vielą, kabes ir pan. Operacijos zoną aplink medį nuvalyti nuo krūmų ir smulkesnių medžių. Medžio pjovimas – kryptinė įpjova Pirmą įpjovą, t. y. kryptinę įpjovą (pav. F, 2) reikia atlikti iš tos pusės, kur suplanuotas medžio nuvertimas (pav. F, 1 ir pav. E, 1), jos gylis apie 1/3 kamieno gylio, statmenai nuvertimo krypčiai. Norint minimizuoti pjūklo įstrigimą medyje, pirmiausia reikia atlikti apatinį horizontalų įpjovimą, o po to viršutinį 45° kampu. Pašalinti išpjautą kamieno fragmentą iš įpjovos. Medžio pjovimas – nuvertimo prapjova Antras pjūvis, t. y. nuvertimo prapjovą (pav. F, 3) reikia atlikti iš priešingos, nei medžio nuvertimo kryptis, pusės. Reikia išsaugoti mažiausiai 50 mm nuotolį virš apatinės kryptinės įpjovos linijos ir stengtis pjauti horizontaliai. Palikti apie 50 mm pločio neprapjautą ruožą (pav. F, 4). Šis neprapjautas ruožas kamiene leis suteikti norimą nuvertimo kryptį, apsaugos medį nuo apsisukimo nuvertimo metu ir jo kritimo kita, nei suplanuota kryptimi. Medžio nuvertimo metu medžio svoris jį sunaikins. Jei yra rizika, kad medis pradės kristi kita, nei suplanuota kryptimi, atšoks ir užblokuos pjūklą nuvertimo prapjovoje, reikia panaudoti nuvertimo kylius (medinius, plastikinius ar aliuminio), kurie padidins nuvertimo prapjovą ir leis nuversti medį norima kryptimi. Kai nuvertimo prapjova priartės prie neprapjauto ruožo, medis pradės judėti ir apsivers. Tuomet reikia ištraukti pjūklą iš nuvertimo prapjovos, išjungti variklį, atidėti pjūklą ir pasitraukti evakuacijos keliu. Reikia stebėti viršutines medžio šakas, kurios gali nukristi anksčiau. Reikia žiūrėti po kojomis. Šakų šalinimas21 Šakos yra šalinamos medžiui gulint ant žemės. Šalinant šakas, reikia palikti apatines storesnes šakas, kurios užtikrins medžiui savotišką atramą. Šakų šalinimą reikia pradėti nuo kamieno apačios ir judėti medžio viršūnės link. Šakas šalinti po vieną, mažas šakeles nupjauti vienu pjūviu. Įtemptas šakas pjauti iš įtemptos pusės, tai leis išvengti pjūklo įstrigimo įpjovoje. Nupjaunant įtemptas šakas, reikia būti itin atsargiam, nes jos gali atšokti nenumatoma kryptimi ir sužeisti operatorių. Kamieno pjovimas į dalis Kamieną galima pradėti pjauti į trumpesnius rąstus, po to kai medis yra nuverstas ir yra pašalintos visos šakos. Šios operacijos metu operatorius turi tvirtai stovėti ant žemės, tolygiai paskirstydamas svorį ant abiejų kojų ir perkeldamas įrenginio svorį į pjaunamą kamieną. Jei įmanoma, pjovimo vietoje kamienas turi būti pakeltas ir gulėti ant storesnių šakų, atramų ar natūralių žemės nelygumų. Jei pjūvio vietoje kamienas yra atremtas, reikia atlikti pjūvi iš viršaus, tai leis išvengti pjovimo juostos ir grandinės kontakto su žeme. Tokiu atveju galutinį perpjovimą turi atlikti kvalifikuotas specialistas. Jei kamienas turi atramą iš vieno galo (pav. G, 3), o pjaunamas fragmentas laisvai kabo, reikia pradėti darbą iš apačios ir įpjauti iki 1/3 kamieno skersmens (pav. G, 1) iš suspaustos pusės, toliau atlikti baigiamąjį pjūvį iš viršaus (pav. G,

2) iš įtemptos pusės.

Jei kamienas turi atramą iš abiejų įpjovimo pusių (pav. H, 3), reikia pradėti darbą iš viršaus ir įpjauti iki 1/3 kamieno skersmens (pav. H, 1) iš suspaustos pusės, toliau atlikti baigiamąjį pjūvį iš apačios (pav. H, 2) iš įtemptos pusės. Jei pjaunamas kamienas yra ant pakalnės šlaito, operatorius turi stovėti aukščiau kamieno, tai leis išvengti jo sužalojimo, nes nupjaunami rąstai riedės į apačią. Siekiant neprarasti gebėjimo kontroliuoti pjūklą, galutinės pjovimo „kiaurai“ fazės metu operatorius turi iki nulio sumažinti pjūklo spaudymą, kad pjūklas pjautų tik su savo svoriu. Tačiau draudžiama atpalaiduoti pirštų ant pjūklo rankenų, tai leis neprarasti kontrolės. Baigus pjovimą reikia paleisti pjūklo įjungiklį (pav. A, 2) ir leisti, kad grandinė sustotų, tik po to galima atlikti sekančius veiksmus su įrenginiu. Pereinant nuo medžio iki medžio, pjūklas turi būti išjungtas.

11. Einamieji priežiūros veiksmai

Visi aptarnavimo veiksmai turi būti atliekami išėmus kištuką iš rozetės. Atliekant visus grandininio pjūklo priežiūros veiksmus, visuomet reikia naudoti apsaugines pirštines, kurios apsaugos nuo susižalojimo. Grandinės įtempimo tikrinimas Reikia žinoti, kad darbo metu pjūklo grandinė įkaista ir išsitempia. Darbo pertraukų metu reikia kontroliuoti grandinės įtempimą ir koreguoti jį taip, kaip yra aprašyta skirsnyje „Pasiruošimas darbui“. Baigus darbą, reikia sumažinti grandinės įtempimą, kad aušdama ji neįstrigtų pjovimo juostoje. Tepalo tikrinimas ir papildymas Reikia reguliariai tikrinti grandinės tepimo tepalo lygį, kad pjūklas nedirbtų be tepalo. Kiekvieną kartą papildant tepalą, patikrinti grandinės įtempimą. Pjovimo juostos ir grandinės būklės tikrinimas Reguliariai (ne rečiau nei kas 5 darbo valandas) tikrinti grandinės ir pjovimo juostos būklę. Demontavimas atliekamas atbula seka, kuri yra aprašyta skirsnyje „Pasiruošimas darbui“. Valyti grandinės griovelius ir tepalo angą pjovimo juostoje (pav. C, 1). Siekiant išvengti pernelyg didelio pjovimo juostos susidėvėjimo, reikia ją reguliariai pasukti (intensyviai eksploatuojant pjūklą – kasdien, kitu atveju kiekvieną kartą galandant arba keičiant grandinę) pasukant grandinės įtempimo elementą (pav. B, 17) į jos kitą pusę, o pjovimo juostą pasukant iš viršaus į apačią. Tikrinti pjovimo juostos griovelių būklę: pridėti kraštinę liniuotę prie šono, jei yra matoma spraga dėl pjovimo juostos griovelių kraštų išsivyniojimo į išorę, reikia pakeisti pjovimo juostą nauja arba atiduoti ją į servisą regeneravimui. Tikrinti pjovimo juostos gale esančio krumpliaračio būklę, jei reikia tepti techniniu vazelinu, tiekiant jį į pjovimo juostos galo tepimo angą (pav. A, 18). Tikrinti, ar grandinėje nėra pažeistų elementų, atsipalaidavusių kniedžių. Draudžiama naudoti grandinę, kurioje yra pažeistų elementų, atsipalaidavusių kniedžių arba kurios sujungimai nėra tvirti. Grandinės galandimas Grandinė yra laikoma susidėvėjusia, jei jos dantys turi 4 mm ilgį. Draudžiama naudoti susidėvėjusią grandinę, reikia besąlygiškai ją pakeisti nauja. Grandinė yra pjūklo darbinis įrankis, todėl jai reikia skirti ypatingai daug dėmesio. Jos aštrumas daro įtaką pjovimo proceso greičiui ir kokybei, atbukusi grandinė labai apsunkina darbą, pagreitina pjovimo juostos ir pjūklo susidėvėjimą. Grandinės galandimas – sudėtingas procesas, todėl nepatyręs pjūklo vartotojas turėtų patikėti galandimą kvalifikuotam servisui. Priešingu atveju galima neišsaugoti teisingų kampų, nuotolio tarp dantų ir gylio ribotuvo, kas gali padidinti atmetimo reiškinio pavojų ir nelaimingo atsitikimo darbo metu, rimtų kūno sužalojimų ir operatoriaus mirties riziką. Kiti priežiūros veiksmai Periodiškai reikia tikrinti krumpliaračio, varančio grandinę, (pav. B, 16) būklę, pastebėjus pažeidimus, atiduoti įrenginį į servisą. Palaikyti įrenginio švarą, nesandėliuoti nešvaraus įrenginio. Nevalyti naudojant detergentus vandens pagrindu, valymo metu nenaudoti agresyvių tirpiklių. Drožles pašalinti suspaustu oru, nuimant krumpliaračio apsaugą (pav. A, 13) bei pjovimo juostą ir grandinę. Prieš perkeliant į sandėliavimo vietą, sumažinti grandinės įtempimą ir uždėti ant pjovimo juostos apsaugą. Laikyti vaikams neprieinamoje, sausoje vietoje, saugoti nuo atmosferinių veiksnių poveikio (lietus, sniegas, UV spinduliuotė). Nesandėliuoti pjūklo su tepimo bioalyva, kurioje yra dervų, nes tai gali sugadinti tepalo siurblį. Nesandėliuoti pjūklo nenuvalius grandinės ir pjovimo juostos, jei tepimui buvo naudojama augalinė alyva grandinėms, nes taip grandinė oksiduoja, sukietėja ir grandinė bei pjovimo juosta yra sugadinami.

12. Atsarginės dalys ir priedai

Norint įsigyti atsargines dalis arba priedus, reikia susisiekti su „Dedra-Exim“ servisu. Kontaktiniai duomenys yra instrukcijos 1 psl. Užsakant atsargines dalis, prašome nurodyti partijos numerį, nurodytą informacinėje lentelėje, ir dalies numerį, nurodytą sandaros schemoje. Garantiniame laikotarpyje remontai yra atliekami remiantis Garantiniame lape nurodytomis sąlygomis. Prašome pateikti produktą, dėl kurio yra pateikiama pretenzija, remontui jo pirkimo vietoje (pardavėjas privalo priimti tokį produktą) arba atsiųsti į „Dedra-Exim“ centrinį servisą. Prašome pridėti užpildytą garantinį lapą. Garantiniame laikotarpyje remontą atlieka Centrinis servisas. Sugedusi produktą reikia išsiųsti į servisą (siuntimo išlaidas padengia vartotojas).

13. Savarankiškas gedimų šalinimas

Prieš pradedant savarankiškai šalinti gedimus, reikia išjungti įrenginį iš rozetės. Problema Priežastis Sprendimas Įrenginys neveikia Maitinimo laidas yra netinkamai pajungtas arba pažeistas Giliau įstumti kištuką į rozetę, patikrinti maitinimo laidą. Pastebėjus, kad maitinimo laidas buvo pažeistas, atiduoti įrenginį į servisą. Rozetėje nėra įtampos Patikrinti įtampą rozetėje. Patikrinti, ar nesuveikė saugiklis. Sugedo įjungiklis Pakeisti įjungiklį nauju – atiduoti įrenginį į servisą. Variklis neturi galios, sunkiai veikia Susidėvėjo šepetėliai. Pakeisti naujais – atiduoti įrenginį į servisą. Jaučiamas degančios izoliacijos kvapas Variklį reikia remontuoti – atiduoti įrenginį į servisą Saugumo stabdys yra užblokuotas Atblokuoti stabdžio svirtį (žiūr. skirsnį „Pasiruošimas darbui“) Variklis perkaista Užsikimšo ventiliacinės angos Prapūsti suspaustu oru Įrenginys sunkiai užsiveda ir netrukus nustoja veikęs Pernelyg stipriai įtempta grandinė Patikrinti grandinės įtempimą (žiūr. skirsnį „Pasiruošimas darbui“) Labai mažas darbo efektyvumas Susidėvėjo grandinė Atiduoti grandinę galandimui arba pakeisti nauja Pernelyg silpnai įtempta grandinė Patikrinti grandinės įtempimą (žiūr. skirsnį „Pasiruošimas darbui“) Neteisingas tepimas Talpoje nėra tepalo Patikrinti tepalo kiekį talpoje, papildyti Užsikimšo tepalo anga ir pjovimo juostos grioveliai Nuvalyti tepalo angą ir pjovimo juostos griovelius Pažeistas tepalų siurblys Atiduoti įrenginį į servisą

14. Įrenginio komplektacija

Komplektacija: pjūklas – 1 vnt., pjovimo juosta – 1 vnt., grandinė – 1 vnt., pjovimo juostos apsauga – 1 vnt.

15. Informacija naudotojams apie sunaudotos

įrangos utilizavimą (taikoma naudojant buityje) Aukščiau pateiktas ženklas patalpintas ant produktų arba pavaizduotas prie produktų pridėtuose dokumentuose informuoja, kad sugedusius elektrinius ir elektroninius įrenginius draudžiama išmesti kartu su buitinėmis atliekomis. Norėdami utilizuoti, pakartotinai naudoti ar susigrąžinti tokių produktų sudedamąsias dalis, privalote atiduoti prietaisą į specializuotą surinkimo centrą, kur galėsite tai padaryti nemokamai. Informaciją apie sunaudotas technikos surinkimo vietas galite sužinoti iš vietinės valdžios, pvz. internetiniuose puslapiuose. Tinkamai utilizuodami techniką padedate saugoti vertingus išteklius ir išvengti neigiamo poveikio sveikatai bei aplinkai, kuriems gali kilti pavojus dėl netinkamo atliekų tvarkymo. Netinkamai utilizuojant atliekas gresia baudos, numatytos atitinkamose vietinėse taisyklėse. Naudotojai Europos Sąjungoje Norėdami utilizuoti elektrinius arba elektroninius įrenginius, susisiekite su artimiausiu šių įrenginių pardavimo centru arba su tiekėju, kuris suteiks Jums papildomos informacijos. Atliekų utilizavimas ne Europos Sąjungos šalyse Šis ženklas galioja tik Europos Sąjungos šalyse. Norėdami utilizuoti šį produktą, susisiekite su vietine valdžia arba su pardavėju ir sužinokite daugiau informacijos apie tinkamą jo utilizavimo būdą.

Tvirtinimo plokštelė

Galinis sparnuotės tvirtinimas

Pavara kompl. 35-1 Blokavimo veržlė 35-2 Guolis 35-3 Varomasis ratas 35-4 Suklio įvorė 35-5 Spyruoklė 35-6 Velenas 35-7 Guolis

Stabdžio troselis kompl. 37-1 Troselio plokštelė 37-2 Troselio spyruoklė 37-3 Troselis 37-3-1 Troselio tarpinė 37-4 Plokščias tarpiklis 37-5 Tvirtinimo plokštelė

Tepalo siurblys 42-1 sliekinė pavara 42-2 Sliekinis velenas 42-2-1 Sliekinio veleno tarpiklis 42-3 Stūmoklio įvorė 42-4 Tepalo siurblio korpusas

suklio apsauginis spyruoklinis žiedas

Pjovimo juostos sraigtas

Apsauginis spyruoklinis žiedas

Pjovimo juostos varžtas

Garantinis lapas Katalogo Nr: Partijos numeris: ..................................................... (toliau – Produktas) Produkto pirkimo data : …………………………………. Pardavėjo antspaudas : ………………….. Pardavėjo parašas ir data : ................................................ Vartotojo pareiškimas:

Patvirtinu, kad buvau informuotas apie garantijos sąlygas ir taisyklių, išvardytų Naudojimo instrukcijoje ir Garantiniame lape, nepaisymo pasekmes. Šios garantijos sąlygos yra man žinomos, ką patvirtinu savo parašu:

data ir vieta vartotojo parašas

I. Atsakomybė už Produktą:

1. Garantijos suteikėjas – „DEDRA EXIM“ Sp. z o.o. su būstine adresu: ul. 3

Maja 8, 05-800 Pruškuvas, KRS 0000062517, Varšuvos apylinkės teismas, Valstybinio teismo registro XIV ūkinis skyrius, Mokesčiu mokėtojo kodas 527- 020-49-33, Įstatinis kapitalas: 100 980,00 PLN.

2. Šiame garantiniame lape nurodytomis sąlygomis Garantijos suteikėjas

suteikia garantiją Produktui iš Garantijos suteikėjo asortimento.

3. Garantijos pagrindu atsakomybė yra priimama tik už defektus, esančius

Produkte jo išdavimo Vartotojui metu.

4. Garantijos pagrindu Vartotojas gauna teisę nemokamai suremontuoti

Produktą, jei defektas buvo aptiktas garantijos galiojimo metu. Apie Produkto remonto būdą (remonto atlikimo metodą) sprendžia Garantijos suteikėjas. Jei Garantijos suteikėjas nuspręstų, kad remontas yra neįmanomas, Garantijos suteikėjas pasilieka sau teisę pakeisti elementą su defektu arba visą Produktą kitu, veikiančiu teisingai, sumažinti Produkto kainą arba anuliuotu sutartį.

5. Vartotojo, kuris pagal 1964 m. balandžio 23 d. Civilinį kodeksą nėra laikomas

vartotoju, atveju Garantijos suteikėjo atsakomybė dėl kompensacijos, susijusi su šia garantija ir (arba) jos sudarymu ir vykdymu, nepriklausomai nuo formos, yra apribota iki maksimaliai Produkto su defektu vertės.

II. Garantijos laikotarpis:

Produkto elementai, kuriems veikia garantija Garantinės apsaugos trukmė Pjūklas 24 mėnesiai, skaičiuojant nuo Produkto pirkimo datos, nurodytos šiame Garantiniame lape Grandinė, pjovimo juosta, pjovimo juostos apsauga Elementai, kuriems garantija negalioja

III. Naudojimosi garantija sąlygos:

1. Vartotojas privalo patiekti užpildytą Produkto Garantinį lapą ir Produkto

pirkimą patvirtinantį dokumentą (pvz. kasos čekis, sąskaita-faktūra ir pan.). Tam, kad pretenzijos nagrinėjimo procesas vyktų sklandžiai, rekomenduojama, kad Vartotojas kartu su Produktu perduotų visus elementus, nurodytus „Komplektacijos sąraše“, esančiame Naudojimo instrukcijoje.

2. Vartotojas privalo laikytis Naudojimo instrukcijoje ir Garantiniame lape

nurodytų rekomendacijų.

3. Garantija galioja tik Lenkijos Respublikos ir ES teritorijoje.

IV. Garantija neapima Produkto defektų, atsiradusių dėl to, kad:

1. Vartotojas nesilaikė sąlygų, nurodytų Naudojimo instrukcijoje, ypač susijusių

su teisingu naudojimu, priežiūra ir valymu;

2. Vartotojas naudojo priežiūros ar valymo priemones, neatitinkančias sąlygas

nurodytas Naudojimo instrukcijoje;

3. Vartotojas netinkamai sandėliavo ir transportavo Produktą;

4. Vartotojas savarankiškai keitė ir (arba) modifikavo Produktą, negavęs

Garantijos suteikėjo sutikimo;

5. Vartotojas naudojo Produkte eksploatacines medžiagas, neatitinkančias

Naudojimo instrukcijos sąlygų. Vartotojas, kuris pagal 1964 m. balandžio 23 d. Civilinį kodeksą nėra laikomas vartotoju, praranda garantiją Produktui, jei:

1. Vartotojas pašalino, pakeitė arba sugadino serijos numerius, datas ir

informacines lenteles;

2. Vartotojas pažeidė plombas arba ant jų matosi Vartotojo veiksmų pėdsakai.23

Dėmesio! Veiksmus, susijusius su kasdieniu Produkto aptarnavimu, nurodytu pvz. Naudojimo instrukcijoje, Vartotojas atlieka pats ir savo sąskaita.

V. Pretenzijos pateikimo procedūra:

1. Pastebėjus, kad Produktas veikia neteisingai, prieš pateikiant pretenziją,

reikia įsitikinti, kad visi veiksmai, aprašyti Naudojimo instrukcijoje, buvo atlikti teisingai.

2. Pretenziją rekomenduojama pateikti nedelsiant, geriausiai per 7 dienas nuo

Produkto defekto aptikimo. Vartotojas, kuris pagal 1964 m. balandžio 23 d. Civilinį kodeksą nėra laikomas vartotoju, praranda garantiją Produktui, jei nepateikia pretenzijos per 7 dienas.

3. Pretenziją galima pateikti pvz. Produkto pirkimo punkte, garantiniame

servise arba raštu adresu: „DEDRA EXIM“ Sp. z o. o., ul. 3 Maja 8, 05-800 Pruškuvas.

4. Vartotojas gali pateikti pretenziją, pasinaudodamas blanku, kuris yra

internetinėje svetainėje: www.dedra.pl (Pretenzijos garantiniame laikotarpyje pateikimo forma).

5. Garantinių servisų atskirose šalyse adresai yra nurodyti svetainėje:

www.dedra.pl. Jei konkrečioje šalyje nebūtų garantinio serviso, pretenzijas dėl garantijos rekomenduojama siųsti adresu: „DEDRA EXIM“ Sp. z o. o., ul. 3 Maja 8, 05-800 Pruškuvas, Lenkija.Mając Dėl Vartotojo saugumo draudžiama naudoti Produktą su defektais.

6. Dėmesio!!! Produkto su defektais naudojimas kelia pavojų Vartotojo

sveikatai ir gyvybei. Veiksmai, susiję su garantija, bus atlikti per 14 darbo dienų skaičiuojant nuo Produkto, dėl kurio yra pateikiama pretenzija, pristatymo dienos.

7. Prieš pristatant Produktą, dėl kurio yra pateikiama pretenzija,

rekomenduojama jį nuvalyti.

8. Produktą, dėl kurio yra pateikiama pretenzija, reikia kruopščiai supakuoti,

kad jis būtų apsaugotas nuo pažeidimų transporto metu – rekomenduojama pristatyti produktą originalioje pakuotėje.

9. Garantijos laikotarpis yra pratęsiamas tiek, kiek Vartotojas negalėjo juo

naudotis dėl garantijos apimto defekto.

10. Gwarancja Ši garantija neriboja, neišskiria bei nesustabdo Vartotojo teisių

dėl parduotos prekės neatitikimo arba prekės defekto.
