MANUAL DE UTILIZARE FHMA 755 4G DC FRANKE

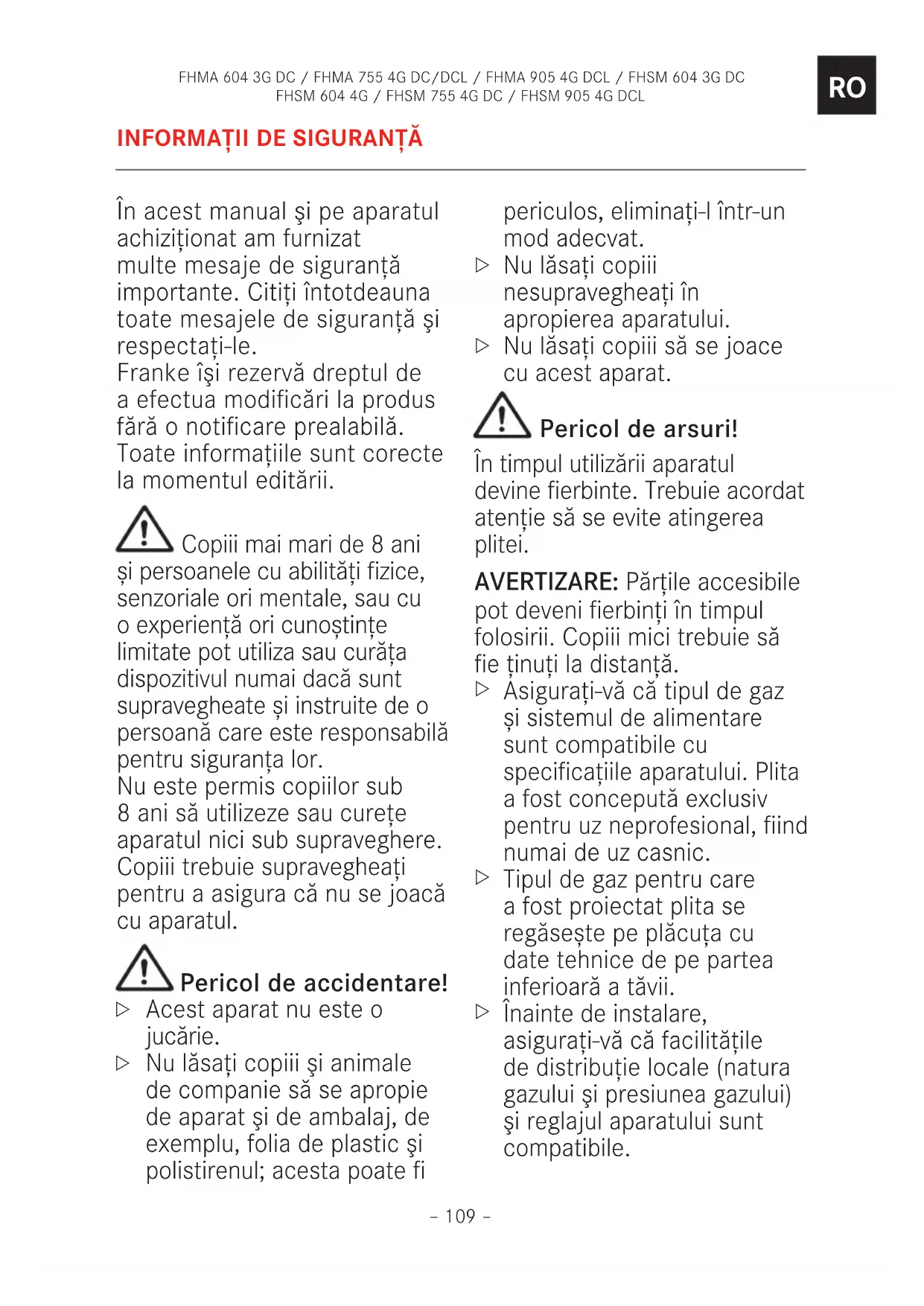

În acest manual şi pe aparatul achiziţionat am furnizat multe mesaje de siguranţă importante. Citiţi întotdeauna toate mesajele de siguranţă şi respectaţi-le. Franke îşi rezervă dreptul de a efectua modificări la produs fără o notificare prealabilă. Toate informaţiile sunt corecte la momentul editării. Copiii mai mari de 8 ani și persoanele cu abilităţi fizice, senzoriale ori mentale, sau cu o experienţă ori cunoștinţe limitate pot utiliza sau curăţa dispozitivul numai dacă sunt supravegheate și instruite de o persoană care este responsabilă pentru siguranţa lor. Nu este permis copiilor sub 8 ani să utilizeze sau cureţe aparatul nici sub supraveghere. Copiii trebuie supravegheaţi pentru a asigura că nu se joacă cu aparatul. Pericol de accidentare!

Acest aparat nu este o jucărie.

Nu lăsaţi copiii şi animale de companie să se apropie de aparat şi de ambalaj, de exemplu, folia de plastic şi polistirenul; acesta poate fi periculos, eliminaţi-l într-un mod adecvat.

Nu lăsaţi copiii nesupravegheaţi în apropierea aparatului.

Nu lăsaţi copiii să se joace cu acest aparat. Pericol de arsuri! În timpul utilizării aparatul devine fierbinte. Trebuie acordat atenţie să se evite atingerea plitei. AVERTIZARE: Părţile accesibile pot deveni fierbinţi în timpul folosirii. Copiii mici trebuie să fie ţinuţi la distanţă.

Asiguraţi-vă că tipul de gaz și sistemul de alimentare sunt compatibile cu specificaţiile aparatului. Plita a fost concepută exclusiv pentru uz neprofesional, fiind numai de uz casnic.

Tipul de gaz pentru care a fost proiectat plita se regăsește pe plăcuţa cu date tehnice de pe partea inferioară a tăvii.

Înainte de instalare, asiguraţi-vă că facilităţile de distribuţie locale (natura gazului şi presiunea gazului) şi reglajul aparatului sunt compatibile.FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL – 110 –

Acest aparat nu este racordat la un aparat de evacuare a produselor de combustie. Trebuie montat şi racordat în conformitate cu reglementările de instalare în vigoare. Se va acorda o atenţie deosebită la cerinţele relevante privind ventilaţia.

Condiţiile de reglaj pentru acest aparat sunt afişate pe etichetă (sau plăcuţa de date).

Acordaţi atenţie deosebită regulilor aplicabile de ventilare.

După utilizare, închideţi plita cu ajutorul panoului de control.

În cazul în care aparatul este dotat cu un capac, asiguraţi- vă că arzătoarele sunt reci înainte de a-l închide. Pericol de electrocutare din cauza pătrunderii de lichide! Aparatul conţine componente electrice.

Asiguraţi-vă că niciun lichid nu se scurge în interiorul aparatului.

Nu utilizaţi abur sub presiune pentru a curăţa aparatul.

Dacă flacăra arzătorului se stinge accidental, opriţi arzătorul de la butonul de comandă şi aşteptaţi cel puţin 1 minut înainte de a încerca să-l aprindeţi din nou.

Aparatul nu trebuie să funcţioneze mai mult de 15 secunde; dacă după 15 secunde arzătorul nu s-a aprins opriţi funcţionarea aparatului şi deschideţi uşa compartimentului şi/sau aşteptaţi cel puţin 1 minut înainte de a încerca să aprindeţi din nou arzătorul.

Asiguraţi-vă că dispozitivul este instalat astfel încât să permită deconectarea de la reţeaua de alimentare cu energie electrică, cu o deschidere de contact (3 mm) care să asigure o deconectare completă în condiţiile unei supratensiuni de categoria III.

Asiguraţi-vă că aparatul este conectat la un sistem electric cu împământare în conformitate cu reglementările în vigoare. ATENŢIE! Utilizarea unui aparat de gătit cu gaz produce căldură, umiditate şi produse de combustie în încăperea în care este instalat.

Asiguraţi o bună ventilaţie a bucătăriei, în special când aparatul este în funcţiune: menţineţi gurile de ventilaţie naturală deschise sau montaţi un aparat de ventilaţie mecanică (hotă de aspiraţie mecanică).– 111 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

Nu utilizaţi aparatul cu un comutator temporizat extern sau cu un sistem separat de comandă la distanţă. ATENŢIE! Procesul de preparare termică trebuie supravegheat. Un proces scurt de preparare termică trebuie supravegheat în permanenţă.

Nu utilizaţi aparate de curăţare cu aburi sau cu jeturi directe de apă.

Nu folosiţi bureţi de vase din plastic sau metal, acid clorhidric sau alte produse care ar putea zgâria sau lăsa urme pe suprafaţa cuptorului.

Nu utilizaţi niciodată obiecte ascuţite, întrucât pot deteriora sigiliile dintre garnitură și suprafaţa de lucru.

Asiguraţi-vă că zonele de evacuare a gazului sunt perfect curate.

Aceste instrucţiuni sunt valabile numai dacă pe aparat este aplicat simbolul ţării. Dacă pe aparat nu este aplicat simbolul ţării, este necesar să consultaţi instrucţiunile tehnice care să vă asigure indicaţiile necesare privind modificarea aparatului la condiţiile de utilizare specifice ţării. Pericol de incendiu!

Nu depozitaţi obiecte pe suprafaţa de gătit. AVERTIZARE: Nu lăsaţi pe plită nesupravegheate alimente ce conţin grăsime sau ulei, întrucât poate fi periculos și pot provoca apariţia unui incendiu. Uleiul încins se aprinde ușor.FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL – 112 –

Sursă termică Capacitate nominală totală G20 (m3/h) Capacitate nominală totală G30/G31 (g/h) Aerul necesar pentru ardere

/h) Putere totală nominală instalată (kW) Putere totală nominală instalată GPL (kW) Greutate netă - brut (kg) FHSM 604

INSTALARE Instalarea şi conectarea la sursa de alimentare electrică/cu gaz trebuie efectuate numai de personal specializat şi autorizat. Producătorul nu îşi asumă răspunderea pentru vătămări corporale sau daune materiale cauzate de nerespectarea acestor prevederi. Racordul la gaz trebuie să respecte reglementările în vigoare în ţara la data instalării.

Asiguraţi-vă că aparatul este conectat direct la priză. Asiguraţi-vă că la conectarea aparatului nu au fost utilizate adaptoare, prize multiple sau prelungitoare. Condiţii pe care trebuie să le îndeplinească baza de montare Acest manual se referă la plita cu gaz incorporabilă clasa 3 și la piesele electrice tip Y. Conducta de gaz nu trebuie să intre în contact cu părţile laterale ale oricărui cuptor de sub plită. Pentru unităţile incorporate, componentele (materiale plastic şi lemn furnir) trebuie să fie asamblate cu adezivi rezistenţi la temperatură (min. 100 °C). Materialele și produsele adezive necorespunzătoare pot cauza deformări şi dezlipiri. Ventilarea încăperilor trebuie să fie în conformitate cu reglementările locale. Elementul de bucătărie trebuie să asigure suficient spaţiu pentru racordurile electrice ale aparatului. Important: Aceste aparate sunt de tip „Y”, respectând gradul de protecţie împotriva pericolului de incendiu. Distanţa minimă de la marginea aparatului este de 150 mm pentru peretele lateral, 50 mm în spate şi 700 mm pentru toate dulapurile de deasupra acestuia. Se recomandă ca aparatul să fie încastrat în blaturi cu o grosime de 40 mm. În cazul în care dimensiunile sunt diferite, eventualele modificări trebuie efectuate de către un tehnician. Notă: dacă este instalată o hotă deasupra plitei, consultaţi instrucţiunile de montaj ale hotei pentru a vedea distanţa care trebuie respectată faţă de aceasta.

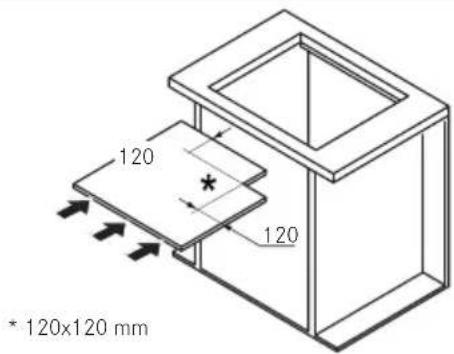

Dacă aparatul nu este instalat deasupra unui cuptor: amenajaţi un ecran separator.

Procedura de instalare Aparatul este fixat de blat cu ajutorul colţarelor și accesoriilor furnizate.

Asiguraţi-vă că există acces liber la elementele de fixare din faţă şi din spate după instalarea aparatului.

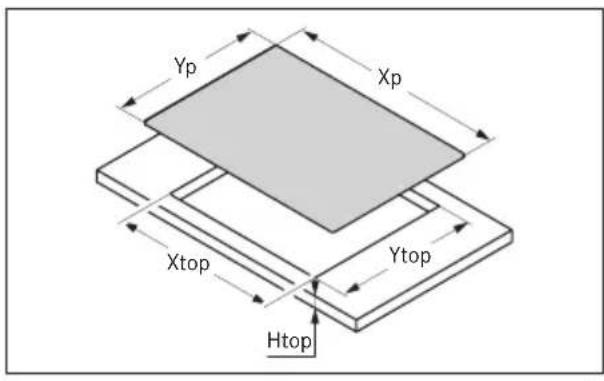

Daţi orificiile în blat, în conformitate cu dimensiunile indicate. Asiguraţi-vă că respectaţi dimensiunile indicate.

Aplicaţi benzile de etanșare în jurul orificiului și poziţionaţi plita.

Fixaţi aparatul cu ajutorul șuruburilor și colţarelor.

Îndepărtaţi orice bandă de etanșare în exces. Racordarea la sursa de alimentare cu gaz

Conectaţi aparatul la sursa de alimentare cu gaz în conformitate cu reglementările în vigoare, dar numai după ce v-aţi asigurat că este proiectat pentru tipul de gaz ce urmează a fi utilizat. În caz contrar, efectuaţi operaţiile descrise la paragraful „Înlocuirea injectoarelor”.

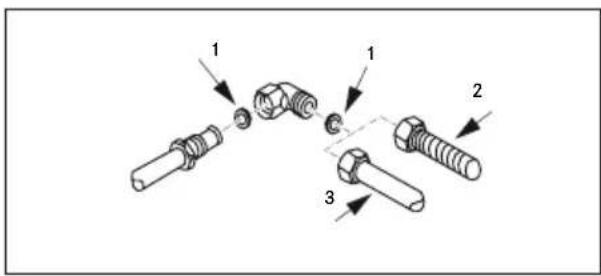

Pentru gazul lichefiat utilizaţi regulatoare de presiune care respectă reglementările în vigoare. Racordarea la sursa de alimentare cu gaz poate fi făcută în două moduri: A. Conectaţi plita cu gaz utilizând o ţeavă rigidă din cupru cu diametrul de 12 mm (3). Pentru a asigura o etanșare bună, utilizaţi o garnitură din elastomer furnizată ca accesoriu(1). B. Conectaţi plita utilizând un tub flexibil din oţel cu suprafaţa continuă (2). Și în acest caz, pentru a asigura o etanșare bună, utilizaţi o garnitură din elastomer furnizată ca accesoriu(1). Lungimea maximă a furtunului este de 2 metri liniari. IMPORTANT: dacă se utilizează un furtun din oţel inoxidabil, trebuie instalat astfel încât să nu atingă nicio parte mobilă a mobilierului. Trebuie să treacă printr-o zonă în care nu există obstacole şi care să permită inspectarea furtunului pe toată lungimea sa.

După conectarea la alimentarea cu gaz aprindeţi arzătoarele şi rotiţi butoanele de la poziţia maximă la poziţia minimă pentru a verifica stabilitatea flăcării.

După efectuarea racordării utilizaţi apă cu săpun pentru a verifica orice scurgere.

Pentru Regatul Unit, Irlanda de Nord şi Republica Irlanda.

Racordarea electrică Plita FRANKE este livrată împreună cu cablul de alimentare cu energie cu 3 fire și terminale libere.– 115 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

Verificaţi următoarele: – Caracteristicile sursei dumneavoastră casnice de alimentare cu energie (tensiune, putere maximă și curent) sunt compatibile cu cele ale plitei dumneavoastră FRANKE. – Ștecherul și priza sunt astfel poziţionate, încât se poate ajunge cu ușurinţă la ele, iar ștecherul poate fi inserat sau îndepărtat fără contact direct. – Un cablu 3 x 0,75 mm² de tip H05RR-F se utilizează atunci când se înlocuieşte cablul de putere. – Bornele celor două aparate nu sunt conectate la aceeași priză. – Este respectată polaritatea bornelor libere (Albastru = neutru = (1) / Galben și verde = Pământ = (2) / Maro = Activ = (3)).

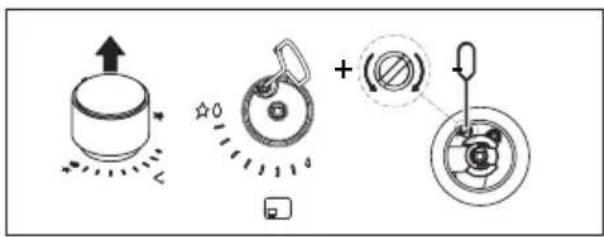

Reglarea pentru diferite tipuri de gaz Avertisment: Această operaţie trebuie să fie efectuată de un tehnician calificat Reglarea flăcării minime

Introduceţi şurubelniţa între garnitură şi capac până când ajunge la şurubul de reglare.

Reglaţi flacăra minimă prin rotire în sens orar a șurubului de reglare pentru a micșora flacăra și în sens antiorar pentru a o mări. Șurubelniţa pentru reglare este furnizată împreună cu accesoriile.

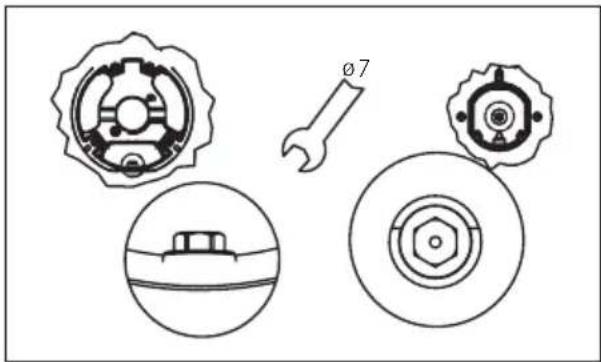

Înlocuirea injectoarelor Injectoarele care nu sunt furnizate trebuie solicitate de la serviciul de asistenţă pentru clienţi. Important: toate aparatele sunt setate din fabrică pentru gaz natural (G20). Dacă este utilizat un alt tip de gaz, înlocuiţi injectoarele după cum urmează: – Scoateţi grătarele, capacele arzătoarelor și distribuitoarele de flăcări; – Deșurubaţi injectoarele și înlocuiţi-le cu cele furnizate și care sunt adecvate pentru alimentare cu gaz, asigurându-vă că marcajele se potrivesc celor menţionate în tabel; – Remontaţi distribuitoarele de flăcări, capacele arzătoarelor și grătarele; Aceste arzătoare nu necesită reglarea aerului.

Accesarea plitei Pentru a accesa tava conţinând piesele funcţionale, procedaţi după cum urmează: – Scoateţi grătarele, capacele arzătoarelor și distribuitoarele de flăcări; – Scoateţi butoanele, glisându-le pe pivotul lor; – Scoateţi șuruburile care fixează arzătoarele de plită; – Ridicaţi partea superioară a plitei. Important: când convertiţi aparatul pentru un alt tip de gaz, aplicaţi autocolantul corespunzător (furnizat ca accesoriu) în spaţiul special de pe plăcuţa cu date de identificare. Pentru operarea cu LPG (G30 sau G31), șurubul de reglare a flăcării minime trebuie să fie înșurubat complet. Aceste aparate sunt furnizate în categoria II 2H3+.FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL – 116 –

ATENŢIE! Acest aparat este destinat exclusiv preparării alimentelor. Nu este permisă utilizarea în alte scopuri, de ex. încălzirea încăperii.

Nu trageţi aparatul sau cablul de alimentare pentru a-l deconecta de la priză.

Închideţi robinetul de alimentare generală cu gaz atunci când plita nu este utilizată. Pericol de arsuri!

Nu atingeţi grătarele pentru vase în timpul utilizării.

Nu atingeţi aparatul când aveţi părţi ale corpului umede. Aprinderea arzătoarelor Plita se aprinde cu ajutorul butoanelor de control. Pentru a aprinde arzătoarele, procedaţi după cum urmează: – Apăsaţi și rotiţi butonul necesar până când butonul atinge poziţia de iluminare și debit maxim. – Menţineţi apăsat butonul pentru 3-4 secunde pentru a permite scânteii să aprindă gazul provenit din arzător și termocuplei să se încălzească. – Eliberaţi apoi butonul și, rotindu-l în sens antiorar, reglaţi flacăra după necesitate. Dacă flacăra nu se menţine aprinsă, repetaţi operaţiunea începând cu pasul 1. Simbol butonFuncţieOpritFlacără minimăIluminare şi flacără maximăOchiul Plita este un obiect de uz casnic zilnic: semne de uzură precum zgârieturile sau abraziuni materiale vizibile cauzate de oale sau vase sunt normale. Utilizarea frecventă poate determina apariţia unor semne de uzură mai pregnante. În acest caz, aparatul continuă să funcţioneze perfect și nicio reclamaţie nu este justificată. Siguranţa este garantată.

Nu utilizaţi aparatul pe post de suport. Pentru a evita deteriorarea aparatului

În caz de supraîncălzire, opriţi plita și lăsaţi-o să se răcească în întregime.

Nu puneţi farfurii pe ea. În niciun caz nu răciţi cu apă rece.

Nu urcaţi pe aparat. Aparatul este fabricat în conformitate cu standardul de siguranţă relevant şi cu cerinţele de siguranţă ale Directivei privind aparatele consumatoare de combustibili gazoşi. Supapă automată de siguranţă Aceste plite sunt dotate cu un aparat de siguranţă care închide automat debitul de gaz dacă flacăra se stinge accidental datorită curenţilor de aer, răsturnării unui vas sau întreruperii temporare a alimentării cu gaz. Aparatul se activează după aproximativ 30 de secunde de la stingerea flăcării. Utilizarea arzătorului Pentru un consum redus de gaz și o eficienţă mai mare utilizaţi vase cu diametrul adecvat pentru arzătoare, asigurându-vă că flăcările nu depășesc marginile acestora (respectaţi următorul tabel): ArzătorFundul tigăii. Ø min-max (recomandaţ)Coroană dublă 160 - 240 mmRapid 140 - 220 mmSemirapid 140 - 200 mmAuxiliar 60 - 140 mm– 117 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

Utilizarea unor vase mai mari decât cele specificate pot cauza încălzirea excesivă a butoanelor și părţii superioare, iar în caz de utilizare prelungită, îngălbenirea capacului (dacă este din oţel inoxidabil). Franke își declină orice responsabilitate pentru defecţiunile rezultate din utilizarea aparatului în acest mod. (Fig. 1).

Nu puneţi aceeaşi tigaie pe două arzătoare. (Fig. 1).

Nu folosiţi două arzătoare aprinse în acelaşi timp cu un singur recipient, cum ar fi o cratiţă sau o tigaie de peşte. (Fig. 1).

Utilizarea necorespunzătoare a grătarelor poate deteriora plita: nu poziţionaţi grătarele cu susul în jos şi nici nu le glisaţi transversal pe plită.

În cazul utilizării grilelor din fontă, şamotă, oale şi tigăi din teracotă, nu le folosiţi mai mult de 20 minute şi, în caz de gătire prelungită, reglaţi arzătorul la minim.

Difuzoarele de căldură cum sunt sitele metalice sau de alte tipuri nu sunt recomandate. ATENŢIE: utilizarea anumitor cratiţe sau oale poate provoca o deformare temporară uşoară a suprafeţei de gătit din oţel. Acest lucru este normal şi nu afectează funcţionarea aparatului.

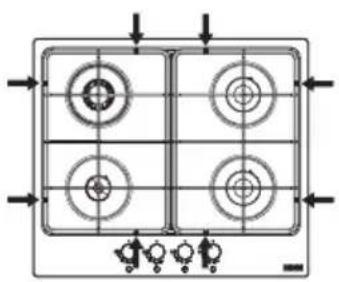

Fig. 1 FORBIDDEN Poziţia corectă a grătarelor Asiguraţi-vă că aşezaţi grilele cu picioruşele de cauciuc în poziţia corectă indicată de săgeţile din imaginile de mai jos:FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL – 118 –

CURĂŢARE ȘI ÎNTREŢINERE

Nu curăţaţi aparatul şi accesoriile acestuia până când nu s-au răcit.

Nu utilizaţi lichide inflamabile în apropierea aparatului. Înainte de a efectua orice operaţiune de curăţare și întreţinere:

Închideţi aparatul. Nu este permisă consumarea alimentelor care au căzut sau au fost aşezate accidental pe suprafaţa, elementele funcţionale sau estetice ale plitei. Curăţarea aparatului

Curăţaţi plita după fiecare utilizare, pentru a preveni arderea reziduurilor alimentare.

Pentru a curăţa reziduurile de alimente, utilizaţi o cârpă moale sau un burete înmuiat în apă. Recomandăm folosirea agenţilor protectivi de curăţare.

Ștergeţi imediat orice produs alimentar cu conţinut ridicat de zahăr ce s-a vărsat pe plită.

Uscaţi întotdeauna complet aparatul după ce l-aţi șters cu o lavetă umedă, pentru a preveni formarea petelor de calcar.

Curăţaţi cu apă fierbinte cu săpun grătarele, arzătoarele și distribuitoarele de flăcări, asigurându-vă că le-aţi uscat cu atenţie. Nu le spălaţi în mașina de spălat vase. Asiguraţi-vă că zonele de evacuare a gazului sunt perfect curate.

Culoarea naturală a grătarelor din secţiunea de amplasare a acestora poate varia în timp datorită căldurii.

ÎNTREŢINERE ŞI REPARARE

Înainte de orice operaţiune de întreţinere, deconectaţi aparatul de la reţeaua de alimentare cu energie electrică. Contactaţi Centrul de Service Franke pentru orice problemă de operare apărută.

Asiguraţi-vă că întreţinerea componentelor electrice este efectuată numai de către producător sau de serviciul clienţi. Utilizaţi numai piesele de schimb originale.

Asiguraţi-vă că înlocuirea cablurilor de alimentare este efectuată numai de către producător sau de serviciul clienţi.

Atunci când contactaţi serviciul clienţi, vă rugăm să furnizaţi următoarele informaţii: – tipul de defecţiune – modelul aparatului (Art. / Cod.) – numărul de serie (N.S.) Această informaţie se găseşte pe plăcuţa de identificare de pe broşură sau sub plită.

Dacă plita nu funcţionează corect, înainte de a apela la Centrul de service tehnic Franke consultaţi Îndrumarul de depanare pentru a determina problema:– 119 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL ÎNDRUMAR DEPANARETipul defecţiunii Verificaţi dacă Arzătorul nu se aprinde, flacăra nu se menţine aprinsă sau este instabilă Alimentările electrice sau cu gaz nu sunt deconectate Robinetul de alimentare cu gaz nu este deschis Butelia de gaz care se reumple (gaz lichefiat) nu este goală Orificiile arzătorului nu sunt înfundate Capătul fişei nu este murdar Nu au fost poziţionate corect toate părţile arzătorului Nu există curenţi de aer lângă plită La aprinderea arzătorului, butonul nu a fost apăsat suficient timp pentru a activa dispozitivul de protecţie (consultaţi pagina 116 „Utilizarea prevăzută”) Orificiile arzătorului nu sunt înfundate în apropierea termocuplei Setarea cantităţii minime de gaz nu este corectă Containerele (oale, tigăi, ceainice) nu sunt stabile Fundul recipientului nu este perfect plat Recipientul nu este centrat pe arzător Grătarele nu au fost permutate sau poziţionate incorect Dacă după verificările de mai sus defecţiunea se repetă, luaţi legătura cu cel mai apropiat Centru de service tehnic Franke.

Ambalaj Toate materialele de ambalaj (carton, folie de plastic (PE) şi polistiren (EPS)) sunt marcate şi ar trebui colectate, dacă este posibil, în vederea reciclării într-un mod prietenos mediului înconjurător. Deconectare

Deconectaţi aparatul de la sursa de alimentare. În cazul unui aparat fix, această operaţiune trebuie efectuată de către un electrician calificat. Evacuare ca deşeu Simbolul existent pe produs sau pe ambalajul acestuia indică faptul că aparatul nu poate fi reciclat ca deşeu menajer.

Reciclarea aparatului, care urmează să fie aruncat, se va face printr-un punct de colectare a deşeurilor specializat în aparate electronice şi electrice. În conformitate du Directiva 2012/19/UE cu privire la reducerea substanţelor periculoase utilizate în aparatura electrică şi electronică şi la eliminarea deşeurilor. Colectarea corespunzătoare şi separată a resturilor aparatelor casate pentru reciclare, tratament şi reciclare ecologică ajută la prevenirea efectelor negative asupra mediului înconjurător şi asupra sănătăţii şi facilitează reciclarea materialelor utilizate la fabricarea aparatelor.FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL – 120 –

Utilizaţi adresa de contact pentru ţara dumneavoastră de pe ultima pagina sau de pe pagina noastră de site: www.franke.com– 121 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL
