| Typ produktu | Vestavná plynová varná deska |
| Značka | Franke |
| Model | FHMA 755 4G DC |
| Počet hořáků | 5 (1 dvojitý korunový, 1 rychlý, 2 polorychlé, 1 pomocný) |
| Rozměry vestavby (Š x H) | 730 x 510 mm |
| Celkové rozměry (Š x H x V) | 560 x 480 x 40 mm (celkové) |
| Hmotnost (netto) | 11,5 až 13 kg |
| Elektrické napájení | 220-240 V, 50-60 Hz, 0,6 W |
| Typ plynu | Zemní plyn G20 (20 mbar) nebo LPG G30/G31 (28-30/37 mbar) – kategorie II 2H3+ |
| Celkový jmenovitý výkon plynu | 10,8 kW (G20) / 10,8 kW (LPG) |
| Bezpečnost | Automatický bezpečnostní ventil (termočlánek) – uzavření plynu při zhasnutí plamene |
| Zapalování | Integrované elektrické zapalování (tlačítko stisknout a otočit) |
| Materiál povrchu | Nerezová ocel (litinové nebo smaltované rošty podle verze) |
| Údržba a čištění | Čistěte měkkým hadříkem a mýdlovou vodou; nepoužívejte parní čističe, abrazivní houby ani myčku na nádobí pro rošty |
| Instalace | Vestavná, typ Y; minimální vzdálenost 150 mm od bočních stěn, 50 mm od zadní stěny, 700 mm nad deskou |
| Náhradní díly a opravitelnost | Používejte výhradně originální díly Franke; vyměňujte trysky podle typu plynu |
Často kladené otázky - FHMA 755 4G DC FRANKE
Dotazy uživatelů ohledně FHMA 755 4G DC FRANKE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sporák ve formátu PDF zdarma! Najděte svůj návod FHMA 755 4G DC - FRANKE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. FHMA 755 4G DC značky FRANKE.

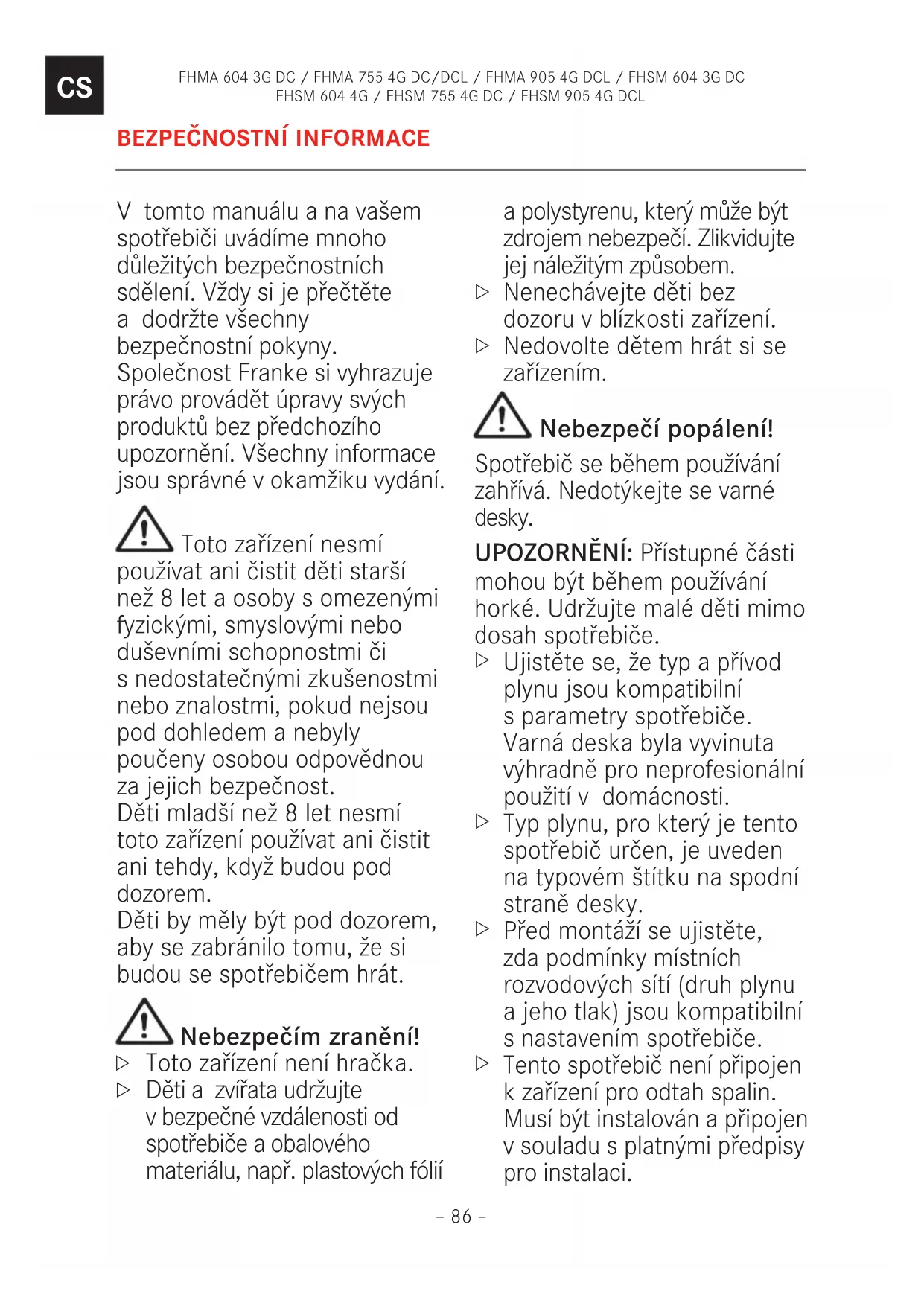

NÁVOD K OBSLUZE FHMA 755 4G DC FRANKE
CS Návod pro uživatele
V tomto manuálu a na vašem spotřebiči uvádíme mnoho důležitých bezpečnostních sdělení. Vždy si je přečtěte a dodržte všechny bezpečnostní pokyny. Společnost Franke si vyhrazuje právo provádět úpravy svých produktů bez předchozího upozornění. Všechny informace jsou správné v okamžiku vydání.
Toto zařízení nesmí používat ani čistit děti starší než 8 let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi či s nedostatečnými zkušenostmi nebo znalostmi, pokud nejsou pod dohledem a nebyly poučeny osobou odpovědnou za jejich bezpečnost.
Děti mladší než 8 let nesmí toto zařízení používat ani čistit ani tehdy, když budou pod dozorem.
Děti by měly být pod dozorem, aby se zabránilo tomu, že si budou se spotřebičem hrát.
Nebezpečím zranění!
▷ Toto zařízení není hračka.
Děti a zvířata udržujte v bezpečné vzdálenosti od spotřebiče a obalového materiálu, např. plastových fólií
a polystyrenu, který může být zdrojem nebezpečí. Zlikvidujte jej náležitým způsobem.
▷ Nenechávejte děti bez dozoru v blízkosti zařízení.
▷ Nedovolte dětem hrát si se zařízením.
Nebezpečí popálení!
Spotřebič se během používání zahřívá. Nedotýkejte se varné desky.
UPOZORNĚNÍ: Přístupné části mohou být během používání horké. Udržujte malé děti mimo dosah spotřebiče.
▷ Ujistěte se, že typ a přívod plynu jsou kompatibilní s parametry spotřebiče. Varná deska byla vyvinuta výhradně pro neprofesionální použití v domácnosti.
Typ plynu, pro který je tento spotřebič určen, je uveden na typovém štítku na spodní straně desky.
▷ Před montáží se ujistěte, zda podmínky místních rozvodových sítí (druh plynu a jeho tlak) jsou kompatibilní s nastavením spotřebiče.
▷ Tento spotřebič není připojen k zařízení pro odtah spalin. Musí být instalován a připojen v souladu s platnými předpisy pro instalaci.
Zvláštní pozornost je potřeba věnovat požadavkům na větrání.
Podmínky nastavení tohoto spotřebiče jsou uvedeny na štítku (nebo na typovém štítku).
▷ Zvláštní pozornost věnujte předpisům o ventilaci.
▷ Po použití vypněte varnou desku pomocí jejích ovládacích prvků.
▷ Pokud má spotřebič víko, před jeho zavřením se ujistěte, zda jsou hořáky studené.
Nebezpečí úrazu
elektrickým proudem při vniknutí tekutiny!
Zařízení obsahuje elektrické součásti.
▷ Zajistěte, aby dovnitř zařízení nevnikla žádná tekutina.
▷ K čištění zařízení nepoužívejte stlačenou páru.
▷ V případě, že plamen hořáku náhodně vyhasne, ovladačem hořák vypněte a po dobu alespoň 1 minuty se ho nepokoušejte znovu zapalovat.
▶ Zařízení nesmí být v provozu déle než 15 sekund. Pokud po 15 sekundách nedojde k zažehnutí hořáku, přestaňte zařízení používat a otevřete dvířka schránky a/nebo před dalším
pokusem o zapálení hořáku vyčkejte alespoň 1 minutu.
▷ Ujistěte se, že zařízení je nainstalováno tak, aby bylo možné odpojit jej od zdroje napájení se vzdáleností kontaktů (3 mm), které zajistí úplné odpojení v podmínkách přepětí – kategorie III.
▷ Zajistěte, aby byl spotřebič připojen k uzemňovací soustavě v souladu s platnými předpisy.
UPOZORNĚNÍ: Používání
plynového kuchyňského spotřebiče vede k tvorbě tepla, vlhkosti a spalin v místnosti, v níž je instalován.
▷ Zajistěte, aby byla kuchyň dobře větrána, zejména, když je spotřebič používán: ponechte otevřené přirozené větrací otvory nebo nainstalujte mechanické ventilační zařízení (mechanickou digestoř).
▶ Spotřebič neprovozujte s vnějším časovým spínačem nebo samostatným systémem pro vzdálené ovládání.
UPOZORNĚNÍ: Na průběh vaření je potřeba dohlížet. Krátkodobé vaření vyžaduje nepřetržitý dozor.
▷ Nepoužívejte parní čističe ani přímý proud vody.
Nikdy nepoužívejte houby na drhnutí, drátěnky, kyselinu solnou ani jiné produkty, které by mohly poškrábat povrch nebo na něm zanechat stopy.
Nikdy nepoužívejte ostré předměty, protože by mohly poškodit těsnění mezi lištou a pracovní deskou.
▷ Zajistěte, aby zóny s výstupem plynu byly naprosto čisté.
▷ Tyto pokyny platí pouze tehdy, pokud je na přístroji symbol dané země. Pokud symbol na spotřebiči není,
je potřeba konzultovat technické pokyny, které by měly poskytnout potřebné instrukce týkající se úpravy zařízení pro podmínky použití v dané zemi.
Nebezpečí požáru!
▷ Neskladujte předměty na varném povrchu.
UPOZORNĚNÍ: Příprava
pokrmů s tukem nebo olejem na varné desce bez dozoru nebo v automatickém režimu může být nebezpečná a vést ke vzniku požáru. Horký olej snadno vzplane.
TECHNICKÉ ÚDAJE
FHSM 604 4G
FHMA/FHSM 604 3G DC FHMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL
| Poloha Hořák Jmenovitý | průtok G20 | Trysky G20 20 mbar | Jmenovitý průtok G30 | Jmenovitý průtok G31 | Trysky G30 / G31 28-30/37 mbar | Jmenovitý výkon (kW) | Snížený výkon (kW) | |
| 4 DC 0,315 1,35 | 240 240 0,91 3,3*218 *218 *0,85 | 2,10 | ||||||
| 3 | R | 0,286 | 1,15 | 218 | 218 | 0,85 | 3 | 1,30 |
| 2 | SR | 0,166 | 0,97 | 127 | 127 | 0,65 | 1,75 | 0,70 |
| 1 | AUX | 0,095 | 0,72 | 73 | 73 | 0,50 | 1 | 0,65 |
| Tlak (mbar) | min | 17 | 20 | 25 | ||||
| nom | 20 | 28-30 | 37 | |||||
| max | 25 | 35 | 45 | |||||
| Typ plynu | Zemní plyn G20 | LPG Butan G30 Propan G31 | Kat. II 2H3+ | |||||
| KONFIGURACE MODELÜ | ||||||||||||
| MOD. č. | AUX | č. SR | č. R | č. DC | N hořáky | Zdroj tepla | Celkový jmenovitý průtok - G20 (m3/h) | Celkový jmenovitý průtok - G30/ G31 (g/h) | Potřebné pro vzduch pro splování (m3/h) | Celkový instalovaný jmenovitý tepelný výkon (kW) | Celkový instalovaný jmenovitý tepelný výkon LPG (kW) | Čistá – hrubá hmotnost (kg) |
| FHSM 604 4G | 1 | 2 | 1 | 4 | PLYN | 0,713 | 545 | 15 | 7,5 | 7,5 | 8-9,4 (C)7,1-8,5 (E) | |
| FHSM 604 3G DC | 1 | 2 | 1 | 4 | PLYN | 0,742 | 567 | 15,6 | 7,8 | 7,8 | 8-9,4 (C)7,1-8,5 (E) | |
| FHSM 755 4G DC | 1 | 2 | 1 | 1 | 5 | PLYN | 1,028 | 785 | 21,6 | 10,8 | 10,8 | 10,5-12(C)8,9-10,4 (E) |
| FHSM 905 4G DCL | 1 | 2 | 1 | 1 | 5 | PLYN | 1,028 | 785 | 21,6 | 10,8 | 10,8 | 14-15,7 (C)12,5-14,2(E) |
| FHMA 604 3G DC | 1 | 2 | 1 | 4 | PLYN | 0,742 | 545 | 15,6 | 7,8 | 7,5 | 8,8-10,2 (C) | |
| FHMA 755 4G DC | 1 | 2 | 1 | 1 | 5 | PLYN | 1,028 | 764 | 21,6 | 10,8 | 10,5 | 11,5-13 (C) |
| FHMA 755 4G DCL | 1 | 2 | 1 | 1 | 5 | PLYN | 1,028 | 764 | 21,6 | 10,8 | 10,5 | 11,5-13 (C) |
| FHMA 905 4G DCL | 1 | 2 | 1 | 1 | 5 | PLYN | 1,028 | 764 | 21,6 | 10,8 | 10,5 | 14,5-16,2 (C) |
| DC = Double Crown (dvojitá koruna); SR-Semi-Rapid (polorychlý); R = Rapid (rychlý); AUX = Auxiliary (pomocný); C = Cast Iron (litina); E = Enameled (smalt). Napájecí zdroj = 220-240V ~; Frekvence= 50-60Hz; Příkon / proud= 0,6 Watt | ||||||||||||
MONTÁŽ
Instalaci a elektrické/plynové připojení smí provádět pouze odborný a oprávněním disponující personál.
Výrobce odmítá jakoukoli odpovědnost za zranění osob nebo škody na věcech v důsledku nedodržení těchto ustanovení. Plynová přípojka musí vyhovovat předpisům dané země, které byly platné v okamžiku montáže.
Ujistěte se, zda je zařízení zapojeno přímo do síťové zásuvky. K připojení zařízení nepoužívejte žádné adaptéry, rozdvojky ani prodlužovací kabely.
Požadavky na skříňku
Tento návod se vztahuje na vestavnou plynovou varnou desku třídy 3 s elektrickou částí typu Y. Plynové potrubí nesmí v prostoru pod varnou deskou přijít do styku se žádnou stranou trouby. Součásti vestavěných jednotek (plastové materiály a dýhované dřevo) musí být sestaveny pomocí teplovzdorného lepidla (min. 100 °C): nevhodné materiály a lepidla mohou způsobit zkroucení a odlepení.
Větrání místností musí probíhat v souladu s místními předpisy.
Kuchyňský díl musí poskytovat dostatek místa pro elektrické zapojení spotřebiče.
Důležité: Tato zařízení jsou typu „Y“ ve smyslu stupně ochrany před nebezpečím požáru. Minimální vzdálenost od okraje spotřebiče je stanovena na 150 mm pro boční stěnu, 50 mm pro zadní stěnu a 700 mm pro veškeré skřínky umístěné nad ním. Doporučuje se vestavět spotřebič do pracovní desky o síle 40 mm. V případě odlišných rozměrů musí technik provést eventuální úpravy.
Poznámka: Je-li nad varnou deskou nainstalovaná digestoř, je třeba dodržet vzdálenost, která je uvedena v montážních pokynech pro digestoř.

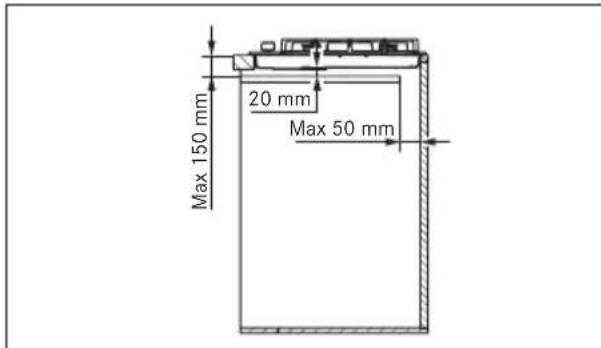

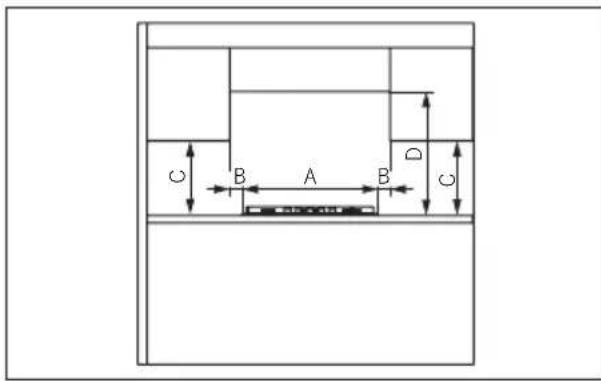

MINIMÁLNÍ ROZMĚRY (MM))

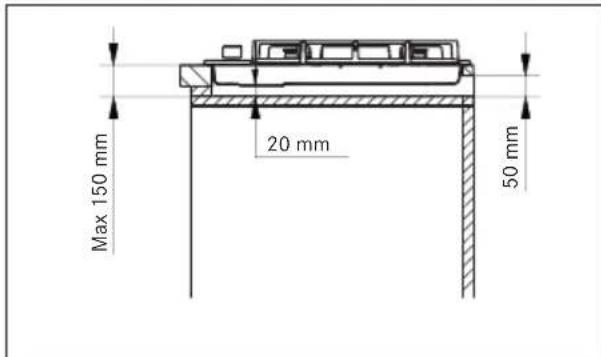

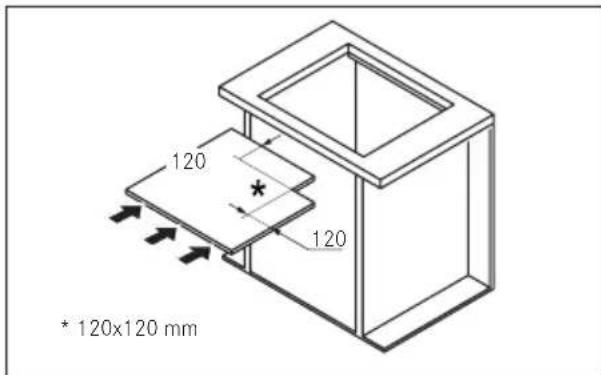

Pokud není spotřebič namontován nad troubou: sestavte oddělovací přepážku.
Postup montáže
Spotřebič se připevňuje k jednotce pomocí dodaných držáků a příslušenství.
Po instalaci spotřebiče se ujistěte, že zůstal volný přístup k předním i zadním upevňovacím prvkům.

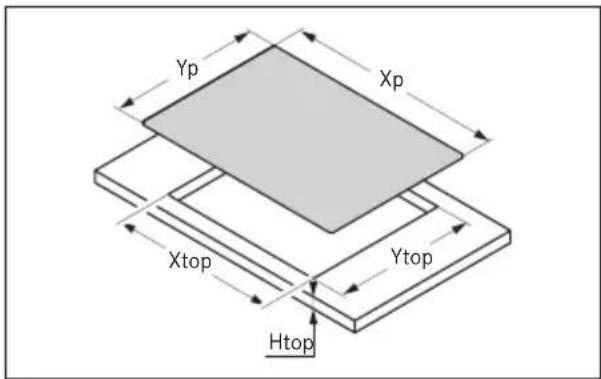

Připravte otvor v pracovní desce podle uvedených rozměrů. Musíte dodržet uvedené rozměry.
| Model Xp Yp X | top | Y top | H top | ||
| FHSM 604 3G DCFHSM 604 4G FHMA 604 3G DC | 590 mm | 510 mm | 560 mm | 480 mm | 40 mm |
| FHSM 755 4G DCFHMA 755 4G DC/DCL | 730 mm | 510 mm | 560 mm | 480 mm | 40 mm |
| FHSM 905 4G DCLFHMA 905 4G DCL | 880 mm | 510 mm | 840 mm | 480 mm | 40 mm |
Kolem otvoru umístěte těsnicí pásku a usad'te varnou desku na místo.
Připevněte spotřebič pomocí šroubů a držáků.
Odstraňte nadbytečnou délku těsnicí pásky.
Připojení k přívodu plynu
Ujistěte se, zda spotřebič vyhovuje typu používaného plynu, a teprve potom ho připojte k přívodu plynu v souladu s platnými předpisy. V opačném případě provedte kroky popsané v odstavci „Výměna vstřikovačů“.
V případě kapalného plynu použijte redukční ventily vyhovující platným předpisům.
Připojení k přívodu plynu lze provést dvěma způsoby:
A. Připojte plynovou varnou desku pomocí pevné měděné trubky o průměru 12 mm (3). K řádnému utěsnění použijte elastomerní ploché těsnění, které se dodává jako příslušenství (1). B. Připojte plynovou varnou desku pomocí ohebné ocelové hadice (2). Také v tomto případě použijte k řádnému utěsnění elastomerní ploché těsnění, které se dodává jako příslušenství (1). Maximální délka hadice je 2 délkové metry.
DŮLEŽITÉ: V případě použití hadice z nerezavějící oceli musí být hadice nainstalována tak, aby se nedotýkala žádné pohyblivé části nábytku. Musí procházet prostorem bez překážek, ve kterém ji lze kontrolovat po celé její délce.
- Abyste zkontrolovali stabilitu plamene, po připojení k přívodu plynu zažehněte hořáky a otočte knoflíky z polohy maxima do polohy minima. - Až dokončíte připojení, zkontrolujte těsnost pomocí mýdlové vody.
Pro Spojené království, Severní Irsko a Irskou republiku.
Varná deska FRANKE se dodává s třížilovým kabelem s volnými svorkami.
Zajistěte následující podmínky:
- Parametry síťového napájení v domě (napětí, maximální příkon a proud) jsou kompatibilní s parametry varné desky FRANKE.
- Síťová zástrčka a zásuvka jsou snadno dosažitelné a jsou umístěné tak, aby při zasunování nebo vytahování zástrčky nebyla přístupná žádná část pod napětím.
- Pro všechny plynové varné desky se při výměně napájecího kabelu používá 3 x 0,75 mm² kabel typu H05RR-F.
- V jedné síťové zástrčce nejsou připojeny svorky dvou spotřebičů.
- Dodržuje se polarita volných svorek
(modrá = nulový vodič = (1) /
žlutozelená = zem = (2) / hnědá = fáze = (3)).
Přizpůsobení na různé druhy plynu
Varování: Tento technický zákrok musí provést kvalifikovaný technik.

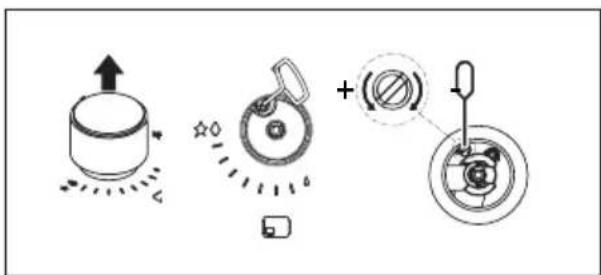

Seřízení minimálního plamene
▶ Demontujte knoflík.
Zasuňte šroubovák mezi těsnění a kryt tak daleko, dokud se nedotkne nastavovacího šroubu.
Nastavte minimální plamen; otáčením stavěcího šroubu doprava se plamen zmenšuje a otáčením doleva se zvětšuje. Šroubovák na seřizování je dodáván společně s příslušenstvím.
Nedodané vstřikovače je třeba si vyžádat na oddělení služeb pro zákazníky.
Důležité: všechny spotřebiče jsou z výroby nastaveny na zemní plyn (G20). Pokud se má používat jiný typ plynu, vyměňte trysky podle tohoto postupu:
- Odstraňte rošty, víčka hořáků a rozdělovače plamene;
- Odšroubujte trysky a vyměňte je za dodaný typ, který je vhodný pro váš přívod plynu; ujistěte se, zda značení odpovídá údajům v tabulce;
- Namontujte rozdělovače plamene, víčka hořáků a rošty zpět na místo; Tyto hořáky nevyžadují seřizování.
Zpřístupnění varné desky
Chcete-li zpřístupnit desku s funkčními částmi, postupujte takto:
- Odstraňte rošty, víčka hořáků a rozdělovače plamene;
- Odstraňte otočné ovladače tak, že je stáhnete z kolíků;
- Odstraňte šrouby, které drží hořáky na varné desce;
- Zvedněte varnou desku.
Důležité: Při přizpůsobování spotřebiče na jiný typ plynu umístěte odpovídající nálepku (dodává se jako příslušenství) do zvláštního prostoru vymezeného na typovém štítku. V případě provozu se zkapalněným plynem (G30 nebo G31) je nutné úplně zašroubovat stavěcí šroub na seřizování minimálního plamene. Tyto spotřebiče se dodávají v provedení kat. II 2H3+.
URČENÝ ÚČEL
UPOZORNĚNÍ: Tento spotřebič je určen pouze k vaření. Nesmí být používán k jiným účelům, jako je například vytápění místnosti.
▷ Při odpojování od zásuvky netahejte za spotřebič ani za napájecí kabel.
Když se varná deska nepoužívá, zavřete hlavní přívod plynu.
Nebezpečí popálení!
▷ Během používání se nedotýkejte roštů.
▷ Spotřebiče se nedotýkejte mokrými částmi těla.
Zapalování hořáků
Varná deska se zapaluje otočnými ovladači. Chcete-li zapálit hořáky, postupujte takto:
- Stiskněte požadovaný otočný ovladač a otočte ho do pozice zapalování a max. výkonu.
- Držte otočný ovladač stisknutý po dobu 3–4 sekund, aby jiskra zapálila plyn vycházející z hořáku a aby se zahřál termočlánek.
- Potom otočný ovladač uvolněte a otáčením doleva nastavte plamen podle potřeby. Pokud plamen nezůstane hořet, opakujte postup od kroku 1.
| Ikona otočného ovladače | Funkce |
| Vypnutá | |
| Minimální plamen | |
| Zažehnutí a maximální plamen | |
| Varná zóna |
Varná deska je předmětem každodenního používání; známky používání jako škrábance nebo viditelný oděr materiálu od hrnců nebo kuchyňského náčiní jsou běžným jevem. Intenzivní používání má za následek patrnější známky používání. V takových případech spotřebič nadále bezvadně funguje a stížnosti jsou neopodstatněné. Vždy je zaručena bezpečnost.
▷ Nepoužívejte spotřebič jako podstavec. Aby nedošlo k poškození spotřebiče
V případě poruchy ohřevu varnou desku vypněte a nechte ji úplně vychladnout.
Nepokládejte na ni žádné nádoby. Za žádných okolností ji neochlazujte vodou.
▷ Neopírejte se o spotřebič. Spotřebič je vyráběn v souladu s příslušnou platnou bezpečnostní normou a bezpečnostními požadavky směrnice o plynu.
Tyto varné desky mají pojistné zařízení, které automaticky uzavře průtok plynu v případě neúmyslného zhasnutí plamene v důsledku průvanu, překypění hrnce nebo dočasného přerušení přívodu plynu. Toto zařízení se aktivuje cca 30 sekund po zhasnutí plamene.
Používání hořáků
V zájmu nižší spotřeby plynu a lepší účinnosti používejte hrnce, jejichž šířka odpovídá velikosti hořáku, a ujistěte se, zda plamen nesahá za okraje (dodržte hodnoty uvedené v následující tabulce):
| Hořák | Dno pánve min-max. ∅ (doporučeno) |
| Dvojitá koruna plamene | 160 - 240 mm |
| Rychlý 140 - 220 mm | |
| Polorychlý 140 - 200 mm | |
| Pomocný 60 - 140 mm |
Používání hrnců s většími než uvedenými rozměry může vést k nadměrnému přehřívání otočných ovladačů i vrchní desky a v případě delšího používání k zežloutnutí krytu (pokud je z nerezové oceli).
Společnost Franke odmítá odpovědnost za škody způsobené takovým používáním. (Obr. 1).

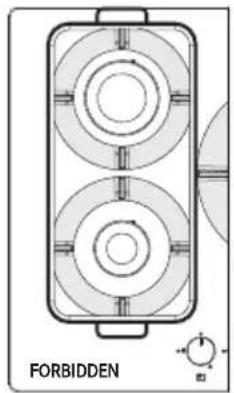

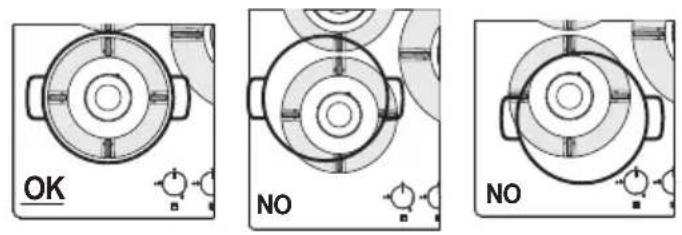

▷ Neumistujte jednu nádobu na dva hořáky.
(Obr. 1)
Nepoužívejte zároveň dva hořáky pro ohřev jedné nádoby, například rendlíku nebo pánve na ryby. (Obr. 1)
Nesprávné používání mřížek může varnou desku poškodit: neumistujte mřížky vzhůru nohama ani s nimi nepohybujte přes varnou desku.
Litinové pánve, nádobí Ollar Stone, terakotové hrnce a pánve nepoužívejte déle než 20 minut. V případě delšího vaření nastavte hořák na minimum.
▷ Tepelné difuzory, jako je kovová síť nebo jiné typy, se nedoporučují.
UPOZORNĚNÍ: Použití určitého typu pánví nebo hrnců může dočasně způsobit lehkou deformaci ocelového varného povrchu. Jedná se o běžný jev, který nemá vliv na fungování spotřebiče.
Obr. 1

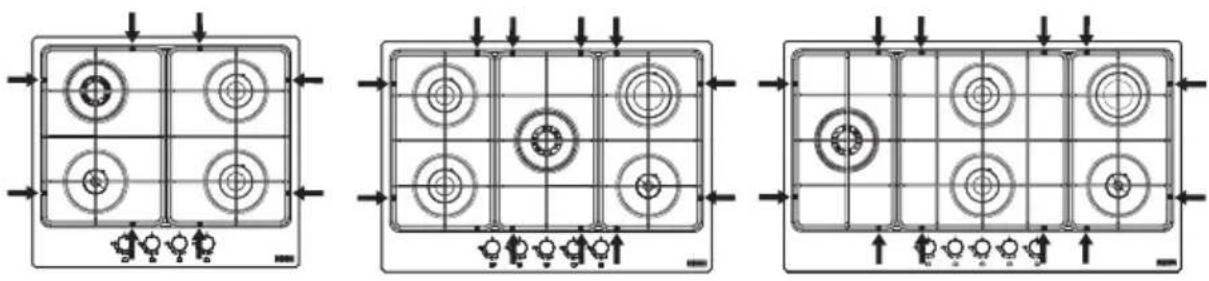

Správná poloha mřížek
Ujistěte se, že mřížky s gumovými patkami jsou umístěné ve správné poloze, jak je vyznačeno šipkami na obrázcích níže:
ČIŠTĚNÍ A PÉČE
Nebezpečí popálení!
▷ Spotřebič ani jeho příslušenství nečistěte, dokud nezchladne.
V blízkosti spotřebiče nepoužívejte hořlavé tekutiny.
Před zahájením jakéhokoliv čištění a péče:
▷ Vypněte spotřebič.
Potraviny, které nedopatřením spadnou na povrch funkčních nebo ozdobných částí varné desky nebo na nich ulpí, nesmí být konzumovány.
Čištění spotřebiče
Čistěte varnou desku po každém použití, aby se předešlo připálení zbytků jídla.
K čištění zbytků pokrmů použijte měkký hadřík nebo navlhčenou houbičku.
Doporučujeme používat ochranné čisticí prostředky.
Pokud se na varnou desku dostanou potraviny s vysokým obsahem cukru, ihned je odstraňte.
Po otrění vlhkou látkou spotřebič vždy důkladně vysušte, aby se zabránilo vzniku skvrn vodního kamene.
Rošty, víčka hořáků a rozdělovače plamene čistěte horkou mýdlovou vodou a nezapomeňte je pečlivě vysušit. Nečistěte je v myčce nádobí. Ujistěte se, zda jsou zóny s výstupem plynu naprosto čisté.
Přirozená barva roštů v části, kde se stýkají s hrnci, se může v důsledku působení tepla časem změnit.
ÚDRŽBA A OPRAVY
Před prováděním jakékoli operace údržby spotřebič odpojte od hlavního zdroje napájení. V případě jakýchkoli provozních problémů se obratte na servisní středisko společnosti Franke.
Zajistěte, aby údržbu elektrických součástí prováděl pouze výrobce nebo zákaznický servis. Používejte pouze originální náhradní díly.
Zajistěte, aby výměnu poškozených kabelů prováděl pouze výrobce nebo zákaznický servis.
Při kontaktování zákaznického servisu uvedte následující informace:
- typ závady
- model spotřebiče (Art. / Cod.)
- sériové číslo (S.N.)
Tyto informace jsou uvedeny na typovém štítku, v příručce nebo pod varnou deskou.
Pokud varná deska nepracuje správně, podívejte se před kontaktováním Centra technických služeb Franke nejprve do Průvodce řešením problémů, abyste zjistili, v čem může být problém:
PRŮVODCE ŘEŠENÍM PROBLÉMŮ
| Typ závady Zkontrolujte, zda: | |
| AHořák se nezapálí,nezůstane hořet nebo jeplamen nestálý | 1 Plyn nebo přívod elektřiny není vypnutý |
| 2 Kohoutek pro přívod plynu není otevřený. | |
| 3 Není plnitelná plynová láhev (kapalný plyn) prázdná | |
| 4 Nejsou otvory hořáku ucpané | |
| 5 Není koncovka přípojky špinavá | |
| 6 Všechny součásti hořáku nejsou správně umístěny. | |
| 7 Není v blízkosti varné desky průvan | |
| 8 Při zapalování hořáku nebyl knoflík podržen stisknutý dostatečně dlouho nato, aby došlo k aktivaci ochranného zařízení (viz str. 92 „Určený účel“). | |
| 9 Nejsou otvory hořáku u termočlánku ucpané | |
| 10 Nastavení plynu na minimum není správné. | |
| BNádoby (hrnce, pánve,konvice) nejsou stabilní | 11 Dno nádoby není dokonale ploché. |
| 12 Nádoba není umístěna uprostřed hořáku. | |
| 13 Nebly zaměněny nebo nesprávně umístěny mřížky | |
Pokud závada po výše uvedených kontrolách stále přetrvává, obratte se na nejbližší Centrum technických služeb Franke.
LIKVIDACE
Obalový materiál
Veškerý obalový materiál (karton, plastová fólie (PE) a polystyren (EPS)) je náležitě označen a měl by se pokud možno předat k recyklaci a ekologicky zlikvidovat.
Odpojení
Odpojte spotřebič od síťového napájení. Pevně připojený spotřebič musí odpojit kvalifikovaný elektrikář.
Likvidace
Tento symbol na produktu nebo obalu znamená, že se zařízení nesmí vyhazovat do domovního odpadu.
Zařízení určené k vyřazení zlikvidujte prostřednictvím specializované sběrny odpadních elektrických a elektronických zařízení.
Zařízení je v souladu se směrnicí 2012/19/EU týkající se omezování používání nebezpečných látek v elektrických a elektronických spotřebičích a likvidace odpadu.
Náležité třídění odpadu zahrnujícího vyřazený spotřebič za účelem následné recyklace, zpracování a ekologické likvidace pomáhá předcházet potenciálně nepříznivým dopadům na životní prostředí a lidské zdraví a usnadňuje recyklaci materiálů použitých v konstrukci spotřebiče.
ZÁKAZNICKÝ SERVIS
Kontaktní adresu pro vaši zemi najdete na zadní straně nebo na našich webových stránkách www.franke.com
UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
| Poloha Horák Menovitý | výkonG20 | VstrekovačeG2020 mbar | MenovitývýkonG30 | MenovitývýkonG31 | Vstrekovače G30/G3128-30/37 mbar | Menovitývýkon (kW) | Znížený výkon(kW) | |
| 4 DC 0,315 1,35 | 240 240 0,91 3,3*218 *218 *0,85 | 2,10 | ||||||
| 3 | R | 0,286 | 1,15 | 218 | 218 | 0,85 | 3 | 1,30 |
| 2 | SR | 0,166 | 0,97 | 127 | 127 | 0,65 | 1,75 | 0,70 |
| 1 | AUX | 0,095 | 0,72 | 73 | 73 | 0,50 | 1 | 0,65 |
| Tlak(mbar) | min | 17 | 20 | 25 | ||||
| nom | 20 | 28-30 | 37 | |||||
| max | 25 | 35 | 45 | |||||
| Typ plynu | Zemný plyn G20 | LPGBután G30Propán G31 | Cat. II2H3+ | |||||
*VŠETKY MODELY FHMA
KONFIGURÁCIA MODELU
| MOD. nr | AUX | nr SR | nr R | nr DC | N horáky | Zdroj tepla | Celkový menovitý výkon G20 (m3/h) | Celkový menovitý výkon G30/G31 (g/h) | Vzduch potrebné na spustenie (m3/h) | Celkový inštalovaný menovitý výkon plynu (kW) | Celkový inštalovaný menovitý výkon plynu LPG (kW) | Hmotnost netto - brutto (kg) |
| FHSM 604 4G | 1 | 2 | 1 | 4 | PLYN | 0,713 | 545 | 15 | 7,5 | 7,5 | 8-9,4 (C)7,1-8,5 (E) | |
| FHSM 604 3G DC | 1 | 2 | 1 | 4 | PLYN | 0,742 | 567 | 15,6 | 7,8 | 7,8 | 8-9,4 (C)7,1-8,5 (E) | |
| FHSM 755 4G DC | 1 | 2 | 1 | 1 | 5 | PLYN | 1,028 | 785 | 21,6 | 10,8 | 10,8 | 10,5-12(C)8,9-10,4 (E) |
| FHSM 905 4G DCL | 1 | 2 | 1 | 1 | 5 | PLYN | 1,028 | 785 | 21,6 | 10,8 | 10,8 | 14-15,7 (C)12,5-14,2(E) |
| FHMA 604 3G DC | 1 | 2 | 1 | 4 | PLYN | 0,742 | 545 | 15,6 | 7,8 | 7,5 | 8,8-10,2 (C) | |
| FHMA 755 4G DC | 1 | 2 | 1 | 1 | 5 | PLYN | 1,028 | 764 | 21,6 | 10,8 | 10,5 | 11,5-13 (C) |
| FHMA 755 4G DCL | 1 | 2 | 1 | 1 | 5 | PLYN | 1,028 | 764 | 21,6 | 10,8 | 10,5 | 11,5-13 (C) |
| FHMA 905 4G DCL | 1 | 2 | 1 | 1 | 5 | PLYN | 1,028 | 764 | 21,6 | 10,8 | 10,5 | 14,5-16,2 (C) |
Pre Spojené král'ovstvo, Severné Írsko a Írsku republiku.
Elektrické pripojenie
Varná doska FRANKE sa dodáva s 3-žilovým napájacím káblom s vol'nými koncovkami.
Varná doska sa zapaľuje ovládacími gombíkmi. Horák zapálťte nasledovne:
Automatický poistný ventil
Pred údržbou odpojte spotrebič zo siete. Pri akýchkol'vek prevádzkových problémoch sa obrátte na Stredisko technických služieb Franke.
V súlade so smernicou 2012/19/EÚ o znížení nebezpečných látok používaných v elektrických a elektronických prístrojoch a o likvidácii odpadu.
- Nebezpečím zranění!
- Nebezpečí popálení!
- Nebezpečí úrazu
- elektrickým proudem při vniknutí tekutiny!
- UPOZORNĚNÍ: Používání
- Nebezpečí požáru!
- UPOZORNĚNÍ: Příprava
- TECHNICKÉ ÚDAJE
- MONTÁŽ
- Požadavky na skříňku
- Postup montáže
- Připojení k přívodu plynu
- Připojení k přívodu plynu lze provést dvěma způsoby:
- Přizpůsobení na různé druhy plynu
- Seřízení minimálního plamene
- Zpřístupnění varné desky
- URČENÝ ÚČEL
- Zapalování hořáků
- Používání hořáků
- Správná poloha mřížek
- ČIŠTĚNÍ A PÉČE
- Čištění spotřebiče
- ÚDRŽBA A OPRAVY
- LIKVIDACE
- Obalový materiál
- Odpojení
- ZÁKAZNICKÝ SERVIS
- UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
- Elektrické pripojenie
- Automatický poistný ventil
Značka : FRANKE
Model : FHMA 755 4G DC
Kategorie : Sporák
