РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FHMA 755 4G DC FRANKE

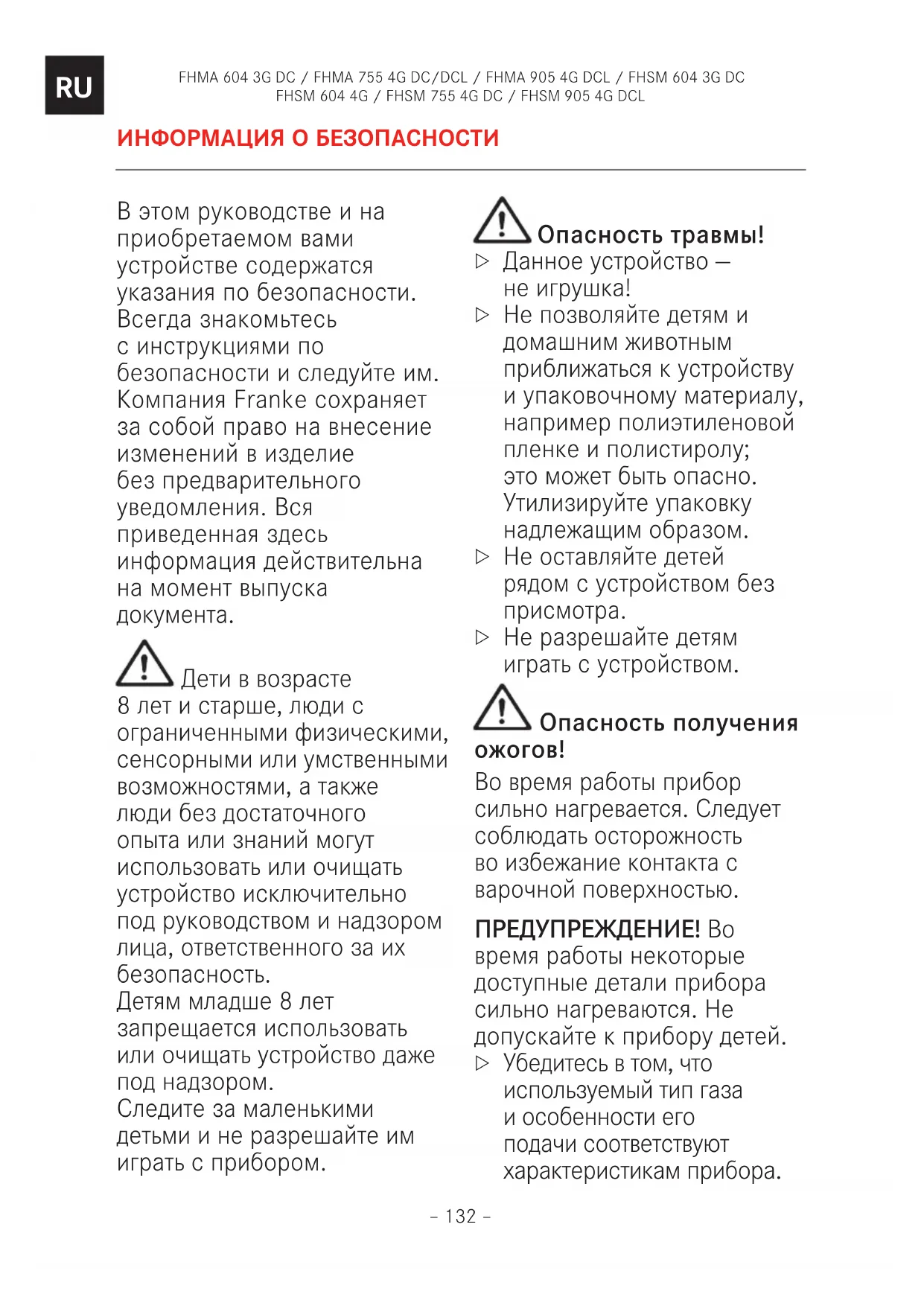

ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ В этом руководстве и на приобретаемом вами устройстве содержатся указания по безопасности. Всегда знакомьтесь с инструкциями по безопасности и следуйте им. Компания Franke сохраняет за собой право на внесение изменений в изделие без предварительного уведомления. Вся приведенная здесь информация действительна на момент выпуска

Дети в возрасте 8лет и старше, люди с ограниченными физическими, сенсорными или умственными возможностями, а также люди без достаточного опыта или знаний могут использовать или очищать устройство исключительно под руководством и надзором лица, ответственного за их безопасность. Детям младше 8лет запрещается использовать или очищать устройство даже под надзором. Следите за маленькими детьми и не разрешайте им играть с прибором. Опасность травмы!

Данное устройство— не игрушка!

Не позволяйте детям и домашним животным приближаться к устройству и упаковочному материалу, например полиэтиленовой пленке и полистиролу; это может быть опасно. Утилизируйте упаковку надлежащим образом.

Не оставляйте детей рядом с устройством без

Не разрешайте детям играть с устройством. Опасность получения

Во время работы прибор сильно нагревается. Следует соблюдать осторожность во избежание контакта с варочной поверхностью. ПРЕДУПРЕЖДЕНИЕ! Во время работы некоторые доступные детали прибора сильно нагреваются. Не допускайте к прибору детей.

Убедитесь в том, что используемый тип газа и особенности его подачи соответствуют характеристикам прибора.– 133 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

Варочная панель была разработана исключительно для непрофессионального использования только в домашних условиях.

Подходящий для прибора тип газа указан на табличке технических данных, размещенной в нижней части прибора.

Перед монтажом необходимо убедиться, что выполняются локальные условия снабжения (тип газа и давление газа) и возможна регулировка бытового прибора.

Данный прибор не соединяется с устройством удаления продуктов горения. При установке и присоединении прибора необходимо соблюдать действующие стандарты и правила. Особое внимание следует уделять требованиям к вентиляции.

Характеристики регулировки данного прибора приводятся на паспортной табличке (или на этикетке с техническими

Обратите особое внимание на стандарты и правила в отношении вентиляции при использовании устройства.

После пользования варочной поверхностью обязательно выключайте ее с помощью соответствующих элементов управления.

Перед закрыванием крышки (при наличии) следует убедиться в том, что конфорки достаточно

Риск поражения электротоком из-за попадания жидкости внутрь

Прибор содержит электрические компоненты.

Следите за тем, чтобы на внутренние детали прибора не попала жидкость.

Не чистьте прибор с помощью пара под

Если пламя случайно погасло, выключите управление конфоркой и не пытайтесь заново ее зажечь в течение 1 минуты.

Конфорка не должна работать более 15 секунд, если в течение 15 секунд она не загорелась. В этом случае выключите устройство и откройте дверцу отсека и / или подождите не менее 1 минуты, прежде чем снова попытаться разжечь конфорку.FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL – 134 –

Убедитесь, что устройство установлено таким образом, чтобы его можно было отсоединить от электрической сети с размыканием контактов не менее чем на 3 мм, что гарантирует полное отключение согласно условиям перенапряжения категории III.

Обязательно обеспечьте надлежащее заземление прибора в соответствии с действующими стандартами и правилами. Внимание! При эксплуатации газовых приборов в помещении образуются тепло, влага и продукты горения.

Кухня должна хорошо проветриваться, особенно во время работы прибора. Не закрывайте отдушины естественной вентиляции. При необходимости установите устройство принудительной вентиляции (механическую

Не используйте прибор с внешним таймером или отдельной системой дистанционного управления. Внимание! Обязательно следите за процессом готовки. Если приготовление блюда не занимает много времени, непрерывно следите за процессом готовки.

Не применяйте паровые очистители или струи воды.

Не используйте абразивные губки, стальные мочалки, соляную кислоту и другие продукты, которые могут поцарапать поверхность или оставить на ней пятна.

Ни в коем случае не пользуйтесь острыми предметами рядом с прибором, поскольку они могут повредить изоляционный слой между накладкой и столешницей.

Следите за полной чистотой в области выхода газа.

Данная инструкция действительна только в том случае, если на приборе имеется буквенный код страны. Если на приборе отсутствует такой буквенный код, искать сведения о модифицировании прибора для соответствия действующим национальным нормам следует в технической инструкции.– 135 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

Не храните какие-либо предметы на варочной поверхности. ПРЕДУПРЕЖДЕНИЕ! Крайне опасно готовить на варочной поверхности блюда, содержащие жир или масло, без надлежащего присмотра или в автоматическом режиме. Это может привести к пожару! Раскаленное масло воспламеняется практически моментально! ТЕХНИЧЕСКИЕ ДАННЫЕ

FHSM 604 4GFHMA/FHSM 604 3G DC FHMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCLПоложение Конфорка Номинальная емкость G20 Форсунки G20, 20мбарНоминальная емкость G30 Номинальная емкость G31 Форсунки G30/G31, 28—30/ 37мбар Номинальная мощность (кВт)Пониженная мощность (кВт)4 DC 0,315 1,35240 240 0,91 3,3 2,10 *218 *218 *0,85 *3 3 Б 0,286 1,15 218 218 0,85 3 1,30 2 SR 0,166 0,97 127 127 0,65 1,75 0,70 1 ВСП 0,095 0,72 73 73 0,50 1 0,65 Давление (мбар) мин. 17 20 25 ном. 20 28-30 37 макс.. 25 35 45 Тип газа Природный газ G20СУГ Бутан G30 Пропан G31кат. II 2H3+ *ВСЕ МОДЕЛИ FHMAFHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL – 136 –

ХАРАКТЕРИСТИКИ МОДЕЛЕЙМО-

к-во горелокИсточник теплаОбщая номиналь- емкость (G20) (м3/ч)Общая номиналь- ная емкость (G30/G31) (g/h)Объем воздуха, необхо- димый для горения (м3/ч)Общая установ- ленная номинальная мощность для газа (кВт)Общая установ- ленная номинальная мощность для газа СУГ(кВт)Вес нетто - брутто FHSM 604 4G 1 2 1 4 ГАЗ 0,713 545 15 7,5 7,5

1 2 1 1 5 ГАЗ 1,028 764 21,6 10,8 10,5 11, 5 -13 (C) FHMA 755 4G DCL 1 2 1 1 5 ГАЗ 1,028 764 21,6 10,8 10,5 11, 5 -13 (C) FHMA 905 4G DCL 1 2 1 1 5 ГАЗ 1,028 764 21,6 10,8 10,5 14,5-16,2 (C) DC = Двойной рассекатель пламени SR=Полубыстрая R = Быстрая AUX = Вспомогательная C = Чугун E = Эмалированная Источник питания = 220-240V; Частота электросети = 50-60Hz; Мощность/сила тока = 0,6 Вт

Установка и подключение к электрической и газовой сети должны выполняться только специализированным персоналом, имеющим лицензию. Производитель не несет никакой ответственности за причинение вреда здоровью или повреждение имущества вследствие несоблюдения этих указаний. Газовое соединение должно соответствовать национальным стандартам и правилам, действующим на момент установки.

Устройство нужно подключить непосредственно к розетке электросети. Для подключения устройства запрещается использовать адаптеры, многорозеточные переходники и удлинители. Требования к кухонному шкафу Настоящее руководство применимо к встроенным газовым варочным поверхностям класса3, относящихся к электрическим устройствам типаY. Газовая труба не должна соприкасаться со стенками печи под варочной панелью. Для сборки изделий, содержащих пластмассу и фанерную древесину, необходимо применять термоустойчивые клеи (мин. 100°C). Неподходящие материалы и клеи могут привести к деформации и отклеиванию элементов. Вентиляция помещений должна соответствовать требованиям местного законодательства. Элемент кухонной мебели должен обладать достаточным пространством для подключения электрических соединений прибора.– 137 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

Важно! Описанные устройства принадлежат к классуY пожарозащищенности. Минимальное расстояние от поверхности устройства составляет 150 мм до боковой стенки, 50 мм до задней стенки и 700 мм до любых навесных шкафов. Прибор рекомендуется устанавливать в столешницах с толщиной 40мм. Если размеры имеющихся элементов мебели отличны, специалист по техническому обслуживанию должен соответствующим образом внести изменения в их конструкцию. Примечание: если над варочной панелью установлена вытяжка, обязательное расстояние между двумя устройствами см. в инструкции по сборке вытяжки.

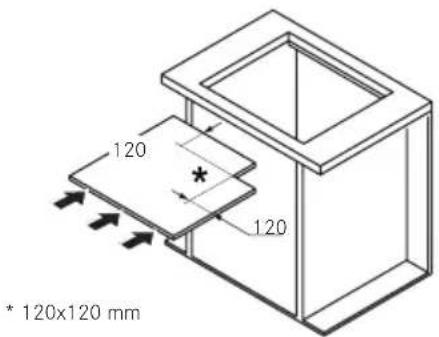

Если прибор устанавливается не над духовой печью: установите разделительную перегородку.

Max 150 mm20 mmMax 50 mmMax 150 mm50 mm20 mm Процедура установки Прибор крепится к элементу мебели с помощью кронштейнов и аксессуаров, входящих в его комплект.

Убедитесь, что после установки устройства обеспечен свободный доступ к крепежным элементам спереди и сзади.

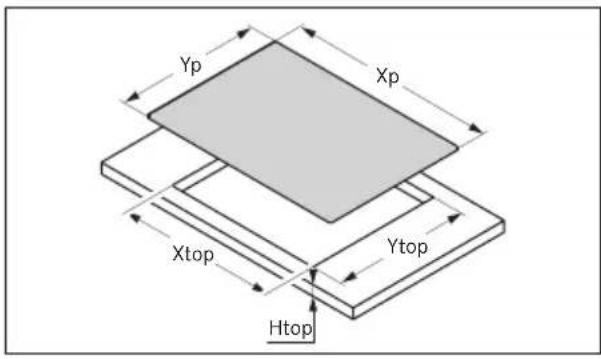

Сделайте отверстие в столешнице в соответствии с указанными размерами. При этом необходимо придерживаться указанных размеров.

Ytop Htop Xtop Модель Xp Yp Х верхн.

Нанесите уплотнительную ленту вокруг отверстия под прибор и установите варочную поверхность в отверстии.

Закрепите прибор с помощью винтов и кронштейнов.

Удалите выступающие остатки уплотнительной ленты. Соединение с источником газоснабжения

Подсоедините прибор к источнику газоснабжения в соответствии с действующими стандартами и правилами, предварительно убедившись, что прибор соответствует используемому типу газа. В противном случае выполните операции, описанные в п. "Замена инжекторов".

При применении сжиженного газа воспользуйтесь редукторами давления, соответствующими действующим стандартам и правилам. Подсоединение к источнику газоснабжения может выполняться двумя

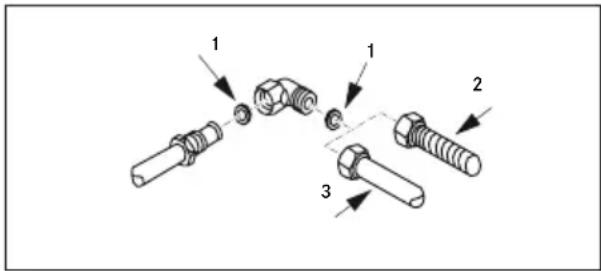

A. Подсоедините газовую варочную поверхность с помощью негнущейся медной трубы диаметра 12мм (3). Для обеспечения надежной герметизации воспользуйтесь упругой прокладкой (1), которая входит в комплект принадлежностей. B. Подсоедините варочную поверхность с помощью гибкой стальной трубы с непрерывной поверхностью (2). В этом случае для обеспечения надежной герметизации воспользуйтесь также упругой прокладкой(1), которая входит в комплект принадлежностей. Максимальная длина шланга - не более 2 метров. Важно: если используется шланг из нержавеющей стали, его следует подключить так, чтобы он не касался какой-либо подвижной части мебели. Шланг должен проходить через участок, где нет препятствий и где его можно осмотреть по всей его длине.

После подключения к источнику газа разожгите конфорки и поверните ручки из максимального в минимальное положение, чтобы проверить стабильность пламени.

После сборки соединения воспользуйтесь мыльным раствором для проверки наличия утечек.

Для Соединенного Королевства, Северной Ирландии и Республики Ирландия.

Электрическое соединение Кухонная варочная поверхность поставляется в комплекте с 3-жильным шнуром питания, имеющим свободные

Необходимо обеспечить описанные ниже

– Варочная поверхность FRANKE совместима с характеристиками домашней электросети (в отношении напряжения, максимальной мощности

– Штепсельная вилка и розетка должны быть легко доступны и расположены таким образом, чтобы детали под напряжением не были доступны при вставке или извлечении вилки.– 139 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

– Для полной замены силового кабеля газовой варочных поверхностей нужно использовать трехжильный кабель сечением 0,75мм типа H05RR-F. – Кабели двух приборов не должны быть соединены с одной и той же вилкой. – Для свободных клемм соблюдается полярность [синий=ноль=(1), желто-зеленый=земля=(2), коричневый=фаза (3)].

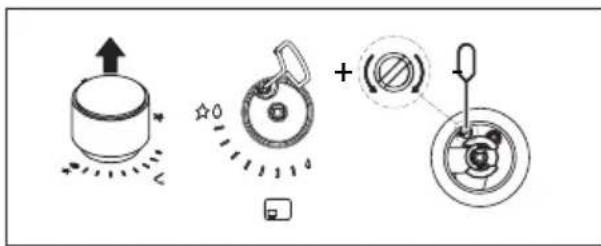

Регулировка при работе с разными видами газа ПРЕДУПРЕЖДЕНИЕ: Эта операция должна выполняться квалифицированным специалистом Регулировка минимального уровня

Вставьте отвертку между прокладкой и крышкой и протолкните ее до регулировочного винта.

Отрегулируйте минимальный уровень пламени, поворачивая регулировочные винты по часовой стрелке для уменьшения огня (против часовой стрелки— для увеличения огня). Отвертка для регулировки входит в комплект принадлежностей.

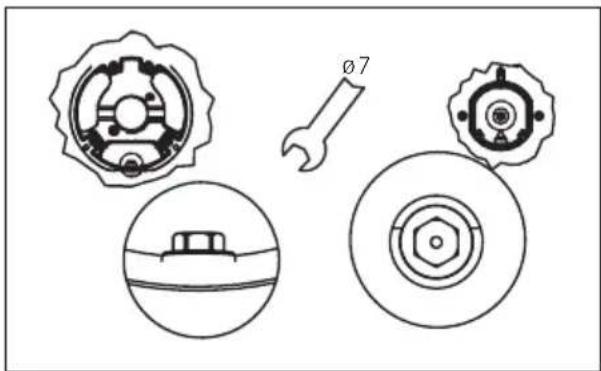

Замена инжекторов Инжекторы, которые не были поставлены, следует запросить в службе технической

Важно! Все приборы настраиваются в заводских условиях на использование природного газа (G20). Если планируется использование другого типа газа, замените форсунки следующим

– снимите решетки, крышки конфорок и рассекатели пламени; – выкрутите форсунки и замените их на подходящие для вашего типа газоснабжения (входят в комплект); при этом маркировка должна совпадать со значениями, указанными в таблице; – установите на место рассекатели пламени, крышки конфорок и решетки. Для описанных конфорок не требуется регулировка подачи воздуха.

Доступ к варочной поверхности Для доступа к лотку с функциональными компонентами выполняйте следующие

– снимите решетки, крышки конфорок и рассекатели пламени; – снимите ручки, стянув их со штырьков, на которые они насаживаются; – открутите винты, удерживающие конфорки на варочной поверхности; – поднимите варочную поверхность. Важно: При переводе устройства на газ другого вида поместите соответствующую наклейку (поставляется в качестве аксессуара) на табличку с техническими данными. При повторной настройке прибора на другой тип газа наклейте соответствующую наклейку (входит в комплект принадлежностей) в предназначенном для этого месте таблички технических данных. При использовании пропан-бутановой смеси (G30 или G31) необходимо полностью завинтить винт регулировки минимального уровня пламени. Описанные приборы поставляются в категории II 2H3+.FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL – 140 –

НАЗНАЧЕНИЕ УСТРОЙСТВА Внимание! Данный прибор предназначен только для приготовления пищи. Использование в иных целях, например, для обогрева помещения, запрещено.

Не тяните за прибор, а также за его шнур питания при отключении устройства от

Перекрывайте главный газовый кран, когда не пользуетесь плитой. Опасность получения ожогов!

Не прикасайтесь к решеткам для посуды во время использования устройства.

Не прикасайтесь к прибору влажными частями тела. Розжиг конфорок Варочная поверхность разжигается с помощью регулировочных ручек. Для розжига конфорок выполняйте указанные далее действия. – Нажмите и поверните необходимую ручку в положение розжига и максимальной подачи. – Удерживайте ручку нажатой в течение 3–4секунд, чтобы искры подожгли газ, поступающий из конфорки, и термоэлемент достаточно разогрелся. – После этого отпустите ручку и, поворачивая ее против часовой стрелки, отрегулируйте пламя. Если пламя все равно гаснет, повторите все действия начиная с шага1. Значок ручкиФункцияВыкл.Минимальное пламяРозжиг и максимальное пламяЗона варки Варочная поверхность является прибором ежедневного использования. Соответственно, следы от кастрюль и другой кухонной посуды (например, царапины или следы истирания материала) являются совершенно нормальным явлением. При интенсивном использовании следы будут заметнее. В этом случае прибор и дальше будет работать безупречно, поэтому не стоит переживать. Мы всегда гарантируем безопасность нашей продукции.

Не размещайте сторонние предметы на поверхности устройства. Как избежать повреждений прибора:

В случае отказа из-за нарушения температурного режима необходимо отключить варочную поверхность и дать ей как следует остыть.

Не ставьте какую-либо посуду на нее. Ни при каких обстоятельствах не применяйте для охлаждения холодную воду.

Запрещается опираться на прибор. Устройство изготовлено в соответствии с действующим стандартом безопасности и требованиями безопасности Газовой

Автоматический предохранительный

Описанные варочные поверхности оснащены предохранительным устройством, автоматически перекрывающим поток газа при случайном исчезновении пламени, например из-за сквозняков, проливания жидкостей из кастрюль или временных перебоев подачи газа. Описанное устройство включается приблизительно через 30секунд после исчезновения пламени.– 141 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

Использование конфорок Для снижения потребления газа и повышения эффективности прибора используйте посуду с подходящим для конфорок диаметром. При этом необходимо следить, чтобы пламя не вырывалось за края посуды (значения должны соответствовать указанным в следующей таблице): КонфоркаМин–макс. диаметр дна посуды (рекомендуемый)Двойной рассекатель пламени160–240мм«Сильная» 140–220мм«Средняя» 140–200ммВспомогательная 60–140мм При использовании более крупной посуды ручки и поверхность прибора могут чрезмерно перегреваться. Если описанное явление происходит длительное время, поверхность прибора может пожелтеть (в случае нержавеющей стали). КОМПАНИЯ FRANKE не берет на себя какую-либо ответственность за повреждение устройства из-за указанного явления. (Рис. 1).

Не ставьте одну сковороду на две конфорки. (Рис. 1)

Не включайте две конфорки одновременно для разогревания пищи в одной посуде, например соуснице или рыбоварке. (Рис. 1).

Не устанавливайте решетки в перевернутом или поперечном положении: это приведет к повреждению варочной поверхности.

Время готовки в чугунной, каменной и керамической посуде не должно превышать 20минут; при длительной готовке выставляйте минимальный уровень пламени.

Не рекомендуется использовать какие- либо пламерассеиватели, например, металлическую сетку и проч. ВНИМАНИЕ: Использование некоторых сковородок или кастрюль может вызвать незначительную временную деформацию стальной варочной поверхности. Это нормально и не влияет на работу устройства.

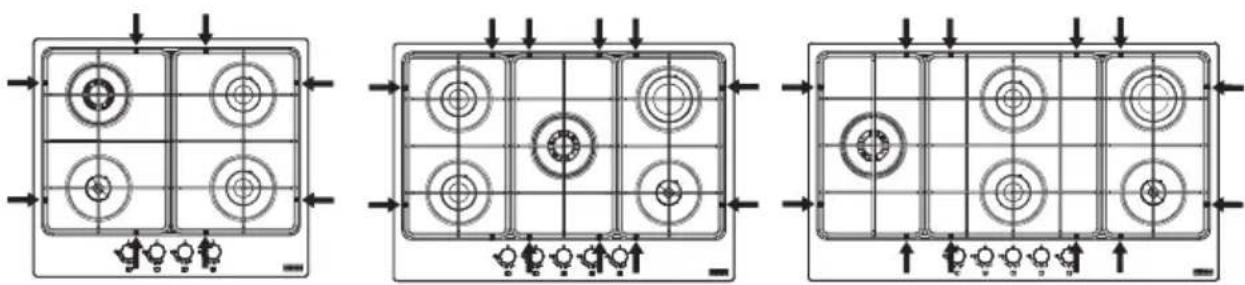

Правильное положение решеток Убедитесь, что решетки с резиновыми ножками установлены в правильное положение, как показано стрелками на рисунках ниже:

ОЧИСТКА И УХОД Опасность получения ожогов!

Не чистите устройство и его комплектующие, пока они не остынут.

Не используйте легковоспламеняющиеся жидкости рядом с прибором. Перед чисткой и уходом необходимо выполнить следующие действия:

Выключите прибор. Запрещается употреблять в пищу продукты, которые случайно упали или попали на функциональные или эстетические компоненты варочной поверхности. Чистка прибора

Чтобы не допустить пригорания остатков еды, чистите варочную поверхность после каждого использования.

Для очистки остатков пищи используйте мягкую ткань или губку, смоченную в воде. Наша компания рекомендует использовать моющие средства с защитными свойствами.

Если на варочную поверхность попала пища с высоким содержанием сахара, немедленно удалите ее.

После очистки прибора влажной тканью обязательно протирайте его насухо. Это предотвратит образование накипи.

Промойте решетки, крышки конфорок и рассекатели пламени в мыльном растворе и хорошо их просушите. Не мойте указанные детали в посудомоечной машине. Следите за полной чистотой в области выхода газа.

Естественный цвет решеток для посуды, расположенных в области размещения посуды, может со временем изменяться из-за нагревания.– 143 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ Перед любыми работами по техническому обслуживанию отключите устройство от электросети. При возникновении проблем при эксплуатации устройства обратитесь в центр технического обслуживания Franke.

Техническое обслуживание электрических компонентов разрешается выполнять только представителям производителя или центра обслуживания клиентов. Используйте исключительно оригинальные запасные части.

Замену поврежденных кабелей разрешается выполнять только представителям производителя или центра обслуживания клиентов.

Обращаясь в центр обслуживания клиентов, предоставьте следующую информацию: – тип неполадки; – модель прибора (Art. / Cod.) – серийный номер (S.N.). Данные сведения указаны на этикетке с техническими данными, которую можно найти в руководстве или на днище варочной поверхности.

Если варочная поверхность работает неправильно, то, прежде чем обращаться в сервисный центр Franke, попробуйте найти причину проблемы с помощью руководства по устранению неисправностей: УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙТип неисправности Действие Конфорка не разжигается, пламя гаснет или горит неравномерно Проверьте подачу газа и электропитания Кран подачи газа не открыт Проверьте наличие (сжиженного) газа в заправляемом баллоне Убедитесь, что отверстия конфорки не закупорены Очистите штепсельную вилку от грязи Все части конфорки были ориентированы неправильно Устраните сквозняки, присутствующие рядом с варочной поверхностью При розжиге конфорки ручка не была нажата в течение времени, достаточного для активации защитного устройства (см. стр. 140 «Назначение устройства») Убедитесь, что отверстия конфорки, расположенные рядом с термопарой, не закупорены Уставка минимального расхода газа - неправильная Посуда (кастрюли, сковороды, чайники) стоит неустойчиво Дно емкости не идеально плоское Емкость установлена не по центру конфорки Проверьте правильность расположения решеток Если восстановить исправную работу прибора не удается, обратитесь в ближайший сервисный центр Franke.FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL – 144 –

Все упаковочные материалы (картон, пластиковая пленка (PE) и полистирол [EPS]) промаркированы соответствующим образом. По возможности их следует отнести на вторичную переработку и утилизировать безопасным для окружающей среды

Отключите прибор от сети питания. Если прибор зафиксирован, указанная операция должна выполняться квалифицированным электриком.

Этот символ на изделии или на его упаковке означает, что прибор нельзя выбрасывать вместе с обычными бытовыми отходами.

Сдайте устройство в специальный пункт приема отслуживших электронных и электрических устройств. В соответствии с Директивой 2012/19/ЕС по сокращению опасных веществ, используемых в электрических и электронных устройствах, и утилизации отходов. Надлежащая экологичная утилизация прибора в соответствии с правилами раздельного сбора отходов для последующей вторичной переработки помогает предотвратить возможные негативные последствия для окружающей среды и здоровья людей, а также упрощает вторичное использование материалов

ЦЕНТР ОБСЛУЖИВАНИЯ КЛИЕНТОВ См. контактный адрес для своей страны на обороте или на нашем веб-сайте: www.franke.com– 145 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

Ytop Htop Xtop Модель Xp Yp X

590мм 510мм 560мм 480мм 40мм

DCL 730мм 510мм 560мм 480мм 40мм

880мм 510мм 840мм 480мм 40мм
