FHMA 755 4G DC - Kuchenka FRANKE - Bezpłatna instrukcja obsługi

Typ produktu	Wbudowana kuchenka gazowa (płyta grzewcza)
Marka	Franke
Model	FHMA 755 4G DC
Liczba palników	5 (1 Podwójna korona, 1 Szybki, 2 Półszybkie, 1 Pomocniczy)
Wymiary wnęki (S x G)	730 x 510 mm
Wymiary całkowite (S x G x W)	560 x 480 x 40 mm
Masa netto	11,5 do 13 kg
Zasilanie elektryczne	220-240 V, 50-60 Hz, 0,6 W
Rodzaj gazu	Gaz ziemny G20 (20 mbar) lub LPG G30/G31 (28-30/37 mbar) – kategoria II 2H3+
Całkowita moc nominalna gazu	10,8 kW (G20) / 10,8 kW (LPG)
Bezpieczeństwo	Automatyczny zawór bezpieczeństwa (termopara) – odcięcie gazu jeśli płomień zgaśnie
Zapłon	Wbudowany zapłon elektryczny (przycisk do wciśnięcia i obrócenia)
Materiał powierzchni	Stal nierdzewna (ruszty żeliwne lub emaliowane w zależności od wersji)
Konserwacja i czyszczenie	Czyścić miękką ściereczką i wodą z mydłem; nie używać myjek parowych, szorstkich gąbek ani zmywarki do rusztów
Instalacja	Wbudowana, typ Y; minimalna odległość 150 mm od ścian bocznych, 50 mm od tyłu, 700 mm nad płytą
Części zamienne i naprawialność	Używać wyłącznie oryginalnych części Franke; wymieniać dysze w zależności od rodzaju gazu

Często zadawane pytania - FHMA 755 4G DC FRANKE

Jak zapalić palnik?

Naciśnij i obróć pokrętło do pozycji zapłonu (maksimum). Przytrzymaj przez 3-4 sekundy, aby termopara się nagrzała, następnie puść i ustaw płomień obracając pokrętło.

Co zrobić, jeśli palnik się nie zapala?

Sprawdź, czy dopływ gazu i prądu jest podłączony, czy zawór gazu jest otwarty, czy butla LPG nie jest pusta, czy otwory palnika nie są zatkane oraz czy przycisk był wciśnięty wystarczająco długo (co najmniej 3-4 sekundy). Skorzystaj z poradnika rozwiązywania problemów w instrukcji.

Jak czyścić płytę grzewczą?

Czyść po każdym użyciu miękką ściereczką lub gąbką z wodą. Używaj nieściernych środków czyszczących. Dokładnie osusz, aby uniknąć osadów wapiennych. Rusztów, nasadek i dyfuzorów nie myj w zmywarce; czyść je ręcznie w ciepłej wodzie z mydłem.

Czy mogę myć ruszty w zmywarce?

Nie, nie myj rusztów, nasadek ani dyfuzorów w zmywarce. Czyść je ręcznie ciepłą wodą z mydłem i dokładnie osusz.

Jakie są wymiary wnęki dla modelu FHMA 755 4G DC?

Wymiary wnęki: szerokość 730 mm, głębokość 510 mm. Wycięcie w blacie powinno mieć 560 mm x 480 mm przy wysokości 40 mm. Zachowaj minimalne odległości: 150 mm od bocznych ścian, 50 mm od tyłu, 700 mm nad płytą.

Jak przekonwertować kuchenkę z gazu ziemnego na LPG?

Ta operacja musi być wykonana przez wykwalifikowanego technika. Wymień dysze na odpowiednie do LPG (dostarczone jako akcesorium lub do zamówienia). Ustaw śrubę płomienia minimalnego na pełne wkręcenie (dla LPG). Przyklej odpowiednią naklejkę na tabliczce znamionowej.

Co zrobić w przypadku przypadkowego zgaśnięcia płomienia?

Natychmiast odetnij dopływ gazu do palnika i nie próbuj ponownie zapalać przez co najmniej 1 minutę. Automatyczny zawór bezpieczeństwa odcina gaz po około 30 sekundach. Jeśli płomień zgaśnie, powtórz procedurę zapłonu po odczekaniu.

Jakie garnki używać do każdego palnika?

Używaj garnków dostosowanych do średnicy palnika: Podwójna korona: 160-240 mm, Szybki: 140-220 mm, Półszybki: 140-200 mm, Pomocniczy: 60-140 mm. Upewnij się, że płomień nie wystaje poza dno garnka.

Jak wyregulować płomień minimalny?

Zdejmij pokrętło, włóż śrubokręt (w zestawie) między uszczelkę a pokrywę, aż do śruby regulacyjnej. Obróć zgodnie z ruchem wskazówek zegara, aby zmniejszyć płomień, przeciwnie, aby zwiększyć. Ta czynność jest zarezerwowana dla wykwalifikowanego technika.

Gdzie znaleźć numer seryjny urządzenia?

Numer seryjny (N. S.) i kod artykułu (Art./Cod.) znajdują się na tabliczce znamionowej pod płytą grzewczą lub w dostarczonej broszurze. Te informacje są niezbędne do kontaktu z obsługą klienta.

INSTRUKCJA OBSŁUGI FHMA 755 4G DC FRANKE

PL Instrukcja obsługi

RO Manual de utilizare

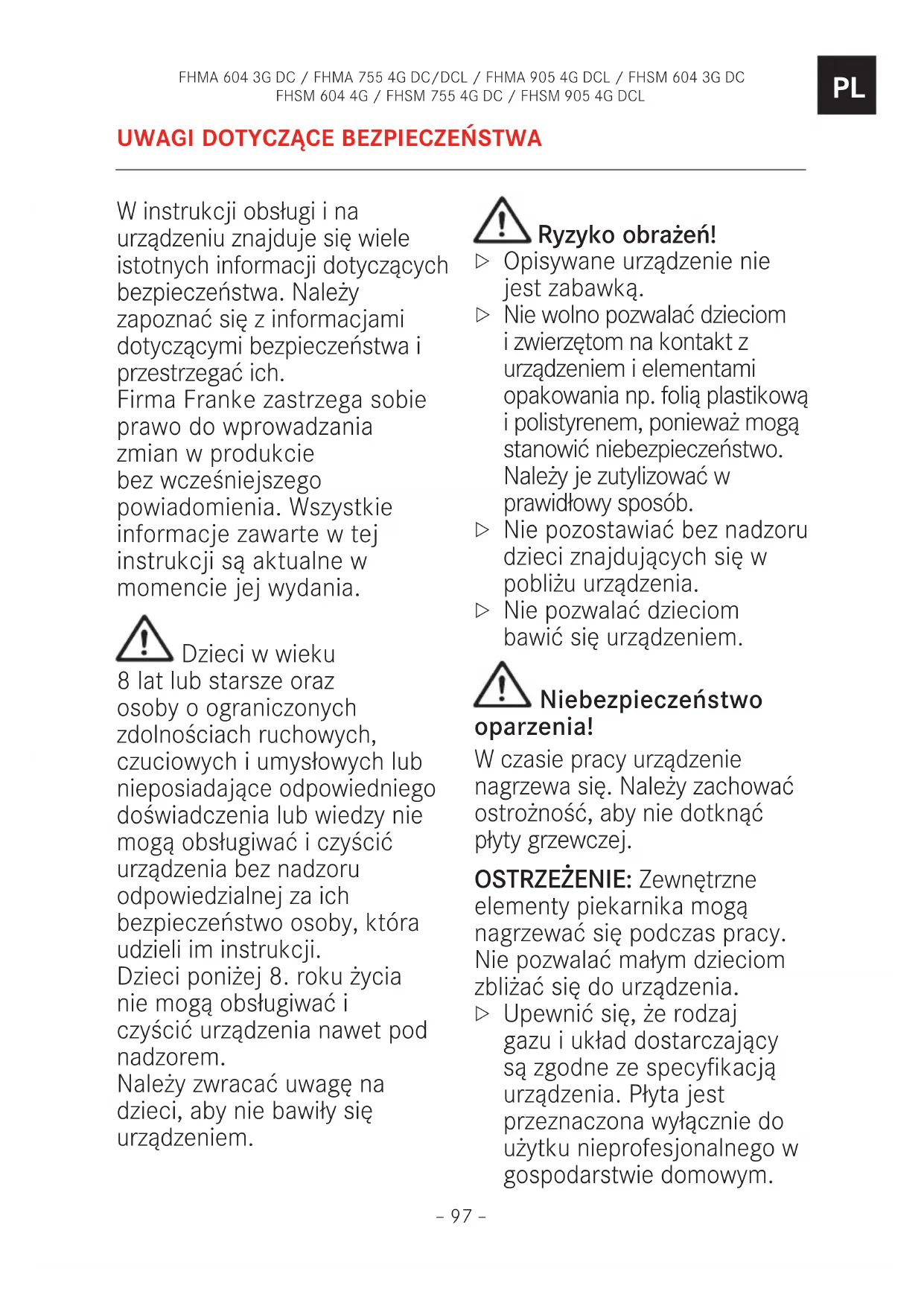

W instrukcji obsługi i na urządzeniu znajduje się wiele istotnych informacji dotyczących bezpieczeństwa. Należy zapoznać się z informacjami dotyczącymi bezpieczeństwa i przestrzegać ich. Firma Franke zastrzega sobie prawo do wprowadzania zmian w produkcie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w tej instrukcji są aktualne w momencie jej wydania.

Dzieci w wieku 8 lat lub starsze oraz osoby o ograniczonych zdolnościach ruchowych, czuciowych i umysłowych lub nieposiadające odpowiedniego doświadczenia lub wiedzy nie mogą obsługiwać i czyścić urządzenia bez nadzoru odpowiedzialnej za ich bezpieczeństwo osoby, która udzieli im instrukcji. Dzieci poniżej 8. roku życia nie mogą obsługiwać i czyścić urządzenia nawet pod nadzorem. Należy zwracać uwagę na dzieci, aby nie bawiły się urządzeniem.

Ryzyko obrażeń!

▷ Opisywane urządzenie nie jest zabawką.
▶ Nie wolno pozwalać dzieciom i zwierzętom na kontakt z urządzeniem i elementami opakowania np. folią plastikową i polistyrenem, ponieważ mogą stanowić niebezpieczeństwo. Należy je zutylizować w prawidłowy sposób.
▷ Nie pozostawiać bez nadzoru dzieci znajdujących się w pobliżu urządzenia.
▷ Nie pozwalać dzieciom bawić się urządzeniem.

Niebezpieczeństwo enia!

W czasie pracy urządzenie nagrzewa się. Należy zachować ostrożność, aby nie dotknąć płyty grzewczej.

OSTRZEŻENIE: Zewnętrzne elementy piekarnika mogą nagrzewać się podczas pracy. Nie pozwalać małym dzieciom zbliżać się do urządzenia.

Upewnić się, że rodzaj gazu i układ dostarczający są zgodne ze specyfikacją urządzenia. Płyta jest przeznaczona wyłącznie do użytku nieprofesjonalnego w gospodarstwie domowym.

Rodzaj gazu, do którego przystosowane jest urządzenie podany jest na tabliczce znamionowej na spodzie urządzenia.
Przed montażem należy upewnić się, czy lokalne warunki dystrybucji (rodzaj gazu i jego ciśnienie) oraz regulacja urządzenia są ze sobą zgodne.
Urządzenie nie jest podłączone do urządzenia odprowadzającego produkty spalania gazu. Musi być ono zamontowane i podłączone zgodnie z aktualnymi przepisami dotyczącymi montażu. Należy zwrócić szczególną uwagę na odpowiednie wymagania dotyczące wentylacji.
▷ Informacje dotyczące regulacji urządzenia znajdują się na etykiecie (lub na tabliczce znamionowej).
Należy zwrócić szczególnie uwagę na obowiązujące przepisy dotyczące wentylacji.
Po zakończeniu korzystania z płyty należy wyłączyć ją za pomocą elementów sterujących.
Upewnić się, że palniki są zimne przed zamknięciem pokrywy, jeśli urządzenie ją posiada.

Ryzyko porażenia m w przypadku ostania się cieczy do za urządzenia!

Urządzenie zawiera podzespoły elektryczne.

Zapobiegać przedostawaniu się cieczy do wnętrza urządzenia.
▷ Nie czyścić urządzenia parą wodną pod ciśnieniem.
▷ W razie przypadkowego zgaszenia płomienia na palniku, należy wyłączyć pokrętło palnika i nie zapalać go ponownie przed upływem co najmniej 1 minuty.
Urządzenia nie należy uruchamiać przez dłużej nić 15 sekund. Jeśli po upływie 15 sekund palnik nie zapali się, należy przerwać uruchamianie palnika i otworzyć drzwi komory i/ lub odczekać co najmniej 1 minutę przed ponowną próbą zapalenia palnika.
Upewnić się, że urządzenie zostało zamontowane w sposób umożliwiający odłączenie go od sieci, z odstępem otwarcia styków (3 mm) zapewniającym całkowite odłączenie w warunkach przepięcia kategorii III.
Upewnić się, że urządzenie jest podłączone do prawidłowego uziemienia zgodnie z obowiązującymi przepisami.

Podczas korzystania

z płyty gazowej w pomieszczeniu, w którym jest ona zamontowana, powstaje ciepło, wilgoć i produkty spalania gazu.

Należy upewnić się, że kuchnia posiada dobrą wentylację, zwłaszcza podczas korzystania z urządzenia – wszystkie otwory wentylacji grawitacyjnej muszą być otwarte lub należy zamontować wentylację mechaniczną (mechaniczny okap kuchenny).
▷ Nie używać urządzenia z zewnętrznym zegarem ani oddzielnym systemem zdalnego sterowania.

Proces gotowania powinien być nadzorowany. Krótkotrwały proces gotowania powinien być nadzorowany przez cały czas.

▷ Nie stosować myjek parowych ani nie czyścić bezpośrednio strumieniem wody.
▷ Nigdy nie stosować metalowych myjek, wełny stalowej, kwasu solnego i innych substancji oraz produktów, które mogą zarysować lub uszkodzić powierzchnię kuchenki.

▷ Nie używać ostrych przedmiotów, gdyż mogą one uszkodzić uszczelnienia pomiędzy listwą a blatem.
▷ Upewnić się, że obszary wylotu gazu nie są zanieczyszczone.
▷ Niniejsze instrukcje mają zastosowanie tylko wtedy, jeśli na urządzeniu zamieszczony jest symbol kraju. Jeśli na urządzeniu nie ma symbolu, należy sięgnąć do instrukcji technicznych, które powinny zawierać niezbędne wskazówki, dotyczące dostosowania urządzenia do warunków użytkowania w danym kraju.

Ryzyko pożaru!

▷ Nie przechowywać przedmiotów na powierzchniach przeznaczonych do gotowania.

OSTRZEŻENIE:

Pozostawianie żywności gotowanej na płycie bez nadzoru lub w trybie automatycznym przy użyciu tłuszczu lub oleju jest niebezpieczne i może prowadzić do pożaru. Rozgrzany olej łatwo ulega zapłonowi.

DANE TECHNICZNE

FHSM 604 4G

FHMA/FHSM 604 3G DC FHMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL

Położenie Palnik Wydajność		znamionowa G20	Dysze G20 20 mbar	Wydajność znamionowa G30	Wydajność znamionowa G31	Dysze G30/G31 28 - 30/ 37 mbar	Moc znamionowa (kW)	Moc ograniczona (kW)
4 DC 0,315 1,35				240 240 0,91 3,3				2,10
				*218 *218 *0,85 *3
3	R	0,286	1,15	218	218	0,85	3	1,30
2	SR	0,166	0,97	127	127	0,65	1,75	0,70
1	AUX	0,095	0,72	73	73	0,50	1	0,65
Ciśnienie (mbar)	min	17		20	25
	nom	20		28-30	37
	max	25		35	45
Typ gazu		Gaz ziemny G20			LPG Butan G30 Propan G31		Kat. II 2H3+

*WSZYSTKIE MODELE FHMA

KONFIGURACJA MODELU

MOD.	nr AUX	nr SR	nr R	nr DC	Liczba palników	Zródło ciepła	Całkowita wydajność znamionowa G20 (m3/h)	Całkowita wydajność znamionowa G30/G31 (g/h)	Powietrze potrzebne do spalania (m3/h)	Całkowita moc znamionowa (kW)	Całkowita moc znamionowa LPG (kW)	Waga netto-brutto (kg)
FHSM 604 4G	1	2	1		4	GAS	0,713	545	15	7,5	7,5	8-9,4 (C)7,1-8,5 (E)
FHSM 604 3G DC	1	2		1	4	GAS	0,742	567	15,6	7,8	7,8	8-9,4 (C)7,1-8,5 (E)
FHSM 755 4G DC	1	2	1	1	5	GAS	1,028	785	21,6	10,8	10,8	10,5-12(C)8,9-10,4 (E)
FHSM 905 4G DCL	1	2	1	1	5	GAS	1,028	785	21,6	10,8	10,8	14-15,7 (C)12,5-14,2(E)
FHMA 604 3G DC	1	2		1	4	GAS	0,742	545	15,6	7,8	7,5	8,8-10,2 (C)
FHMA 755 4G DC	1	2	1	1	5	GAS	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 755 4G DCL	1	2	1	1	5	GAS	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 905 4G DCL	1	2	1	1	5	GAS	1,028	764	21,6	10,8	10,5	14,5-16,2 (C)

DC = Double Crown (podwójna korona) SR = Semi-Rapid (średnio szybki) R = Rapid (szybki) AUX = Auxiliary (dodatkowy) C = Cast Iron (żeliwo) E = Enameled (emaliowany)
Zasilanie = 220-240V; Częstotliwość zasilania= 50-60Hz; Moc/natężenie= 0,6 Watt

MONTAŻ

Montaż urządzenia wraz z podłączeniem do instalacji elektrycznej/gazowej może być wykonywany wyłącznie przez wyspecjalizowane i wykwalifikowane osoby. Producent nie ponosi odpowiedzialności za urazy lub uszkodzenia spowodowane nieprzestrzeganiem tych zasad. Przyłącze gazu musi być zgodne z przepisami krajowymi obowiązującymi w chwili montażu.

Urządzenie podłączać bezpośrednio do gniazda zasilania. Do podłączania urządzenia nie używać adapterów, rozgałęźników ani przedłużaczy.

Wymagania dotyczące szafki

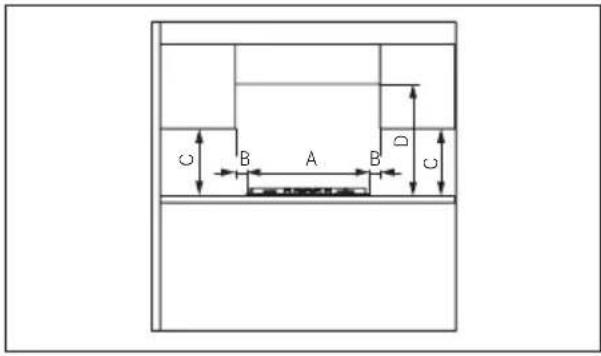

Niniejsza instrukcja opisuje płytę gazową do zabudowy klasy 3 i elementy elektryczne typu Y. Przewód doprowadzający gaz nie może stykać się z żadnym bokiem kuchenki pod płytą. Meble, w których zamontowane ma być urządzenie do zabudowy, muszą być wykonane z materiałów (tworzywa sztuczne i drewno fornirowane) łączonych klejami odpornymi na wysokie temperatury (min. 100°C). Nieodpowiednie materiały i kleje mogą doprowadzić do zawijania i oddzielania. Pomieszczenia powinny spełniać lokalne przepisy dotyczące wentylacji. Ilość wolnego miejsca w elemencie zabudowy kuchennej przeznaczonym do montażu urządzenia musi umożliwiać wykonanie połączeń elektrycznych.

Ważne: urządzenia oznaczone są klasą „Y” ochrony przed pożarem. Minimalna odległość od krawędzi urządzenia wynosi 150 mm dla ściany bocznej, 50 mm dla części tylnej i 700 mm dla dowolnej szafki znajdującej się nad urządzeniem. Zalecana grubość blatu, w którym należy zabudować urządzenie, wynosi 40 mm. W przypadku innych wymiarów ewentualne modyfikacje muszą być przygotowane przez technika.

Uwaga: Jeśli nad płytą montowany jest okap, należy sprawdzić odległość montażu w instrukcji montażu okapu.

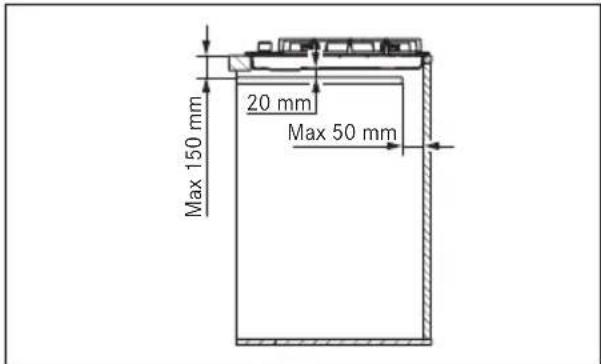

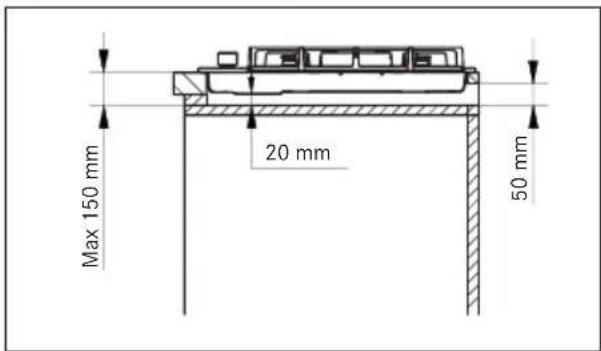

MINIMALNE WYMIARY (MM)

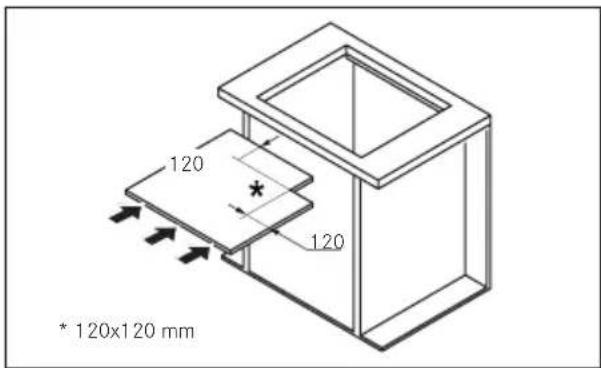

Jeśli urządzenie nie jest montowane nad piekarnikiem: należy zamontować przegrodę oddzielającą.

Proces zabudowy

Urządzenie montowane jest w meblach za pomocą wsporników i dołączonych akcesoriów.

W przedniej i tylnej części po instalacji urządzenia musi być pozostawiony swobodny dostęp do elementów montażowych.

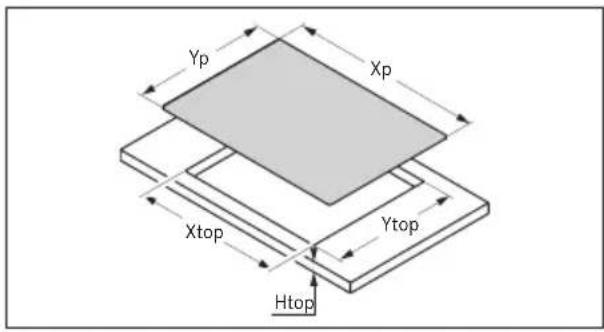

Otwór do montażu w blacie należy wykonać zgodnie z podanymi wymiarami. Dopilnować, aby podane wymiary otworu i frezowania zostały zachowane.

Model	Xp	Yp	X góra	Y góra	H góra
FHSM 604 3G DC	590	510	560	480	40
FHSM 604 4G	mm	mm	mm	mm	mm
FHMA 604 3G DC
FHSM 755 4G DC	730	510	560	480	40
FHMA 755 4G	mm	mm	mm	mm	mm
DC/DCL
FHSM 905 4G DCL	880	510	840	480	40
FHMA 905 4G DCL	mm	mm	mm	mm	mm

Uszczelnić otwór i umieścić w nim płytę.
Zamocować urządzenie za pomocą śrub i wsporników.
Usunąć nadmiar uszczelnienia.

Podłączanie przewodu doprowadzającego gaz

Podłączyć przewód dostarczający gaz do urządzenia zgodnie z obowiązującymi przepisami po upewnieniu się, że urządzenie jest dostosowane do używanego rodzaju gazu. W innym wypadku należy wykonać czynności opisane w punkcie „Wymiana dysz”.

W przypadku gazu płynnego użyć regulatorów ciśnieniach zgodnych z obowiązującymi normami.

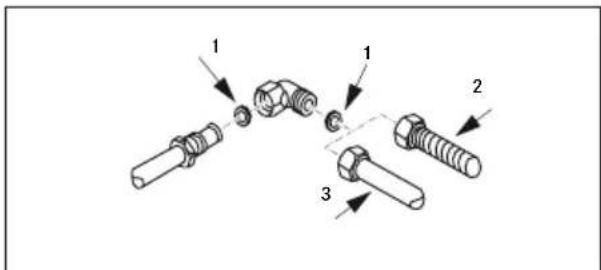

Gaz można podłączyć na dwa sposoby:

A. Podłączyć płytę gazową, używając miedzianej rury o średnicy 12 mm (3). Aby zapewnić odpowiednie uszczelnienie, należy użyć uszczelki elastomerowej dostarczanej w zestawie akcesoriów (1).
B. Podłączyć płytę, używając elastycznej stalowej rury o ciągłej powierzchni (2). Aby zapewnić odpowiednie uszczelnienie również w tym przypadku, należy użyć uszczelki elastomerowej dostarczanej w zestawie akcesoriów (1). Maksymalna długość przewodu wynosi 2 metry bieżące.

Uwaga: W przypadku użycia przewodu ze stali nierdzewnej, należy go zamontować w taki sposób, aby nie dotykał ruchomych części mebli. Przewód powinien przechodzić w miejscu, gdzie nie ma przeszkód, oraz gdzie na całej długości będzie do niego dostęp w celu skontrolowania.

Po podłączeniu do sieci gazowej należy zapalić palniki i przekręcić pokrętła z położenia maksymalnego na minimalne, aby sprawdzić stabilność płomienia.
Po wykonaniu połączenia sprawdzić jego szczelność za pomocą wody z mydłem.

Dla Wielkiej Brytanii, Irlandii Północnej i Irlandii.

Podłączenie do sieci elektrycznej

Płyty grzewcze FRANKE są dostarczane z przewodem zasilającym 3-żyłowym z wolnymi zaciskami.

▶ Dopilnuj, aby:

• Specyfikacja zasilania (napięcie, maksymalna moc i natężenie) jest zgodna ze specyfikacją płyty FRANKE.
• Wtyczka i gniazdo były łatwo dostępne oraz umieszczone w taki sposób, aby żadna z części czynnych nie była dostępna podczas wkładania lub wyjmowania wtyczki z gniazda.
• W przypadku wymiany kabla zasilającego użyć kabla 3 x 0,75 mm² typu H05RR-F.
• Do jednej wtyczki nie są podłączone dwa urządzenia.
• Zwracać uwagę na biegunowość zacisków (niebieski = neutralny = (1) / żółto-zielony = uziemienie = (2) / brązowy = pod napięciem = (3)).

Dostosowanie do różnych rodzajów gazu

Ostrzeżenie: Te czynności musi wykonać wykwalifikowany technik.

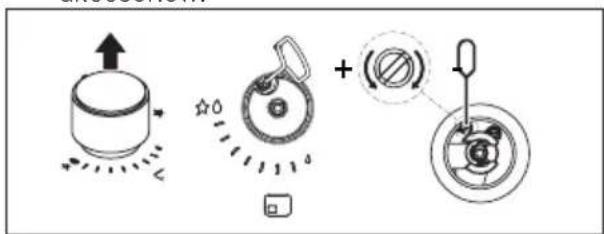

Regulacja minimalnej wielkości płomienia

Zdejmij pokrętło.
Wprowadź wkrętak pomiędzy uszczelkę a osłone, aż do momentu, gdy dosięgnie śruby regulacyjnej.
Wyregulować minimalną wielkość płomienia, obracając śrubę regulującą w prawo, aby zmniejszyć płomień lub w lewo, aby go zwiększyć. Śrubokręt potrzebny do regulacji dołączany jest do dostarczanego zestawu akcesoriów.

Dysze nie są dostarczane, należy je zamówić w punkcie obsługi klienta.

Ważne: wszystkie urządzenia są fabrycznie dostosowane do gazu ziemnego (G20). Jeśli ma zostać zastosowany inny rodzaj gazu, należy wymienić dysze w następujący sposób:

• Zdemontować ruszt, nakładki palników i nasadki motylkowe.
• Zdemontować dysze i wymienić je na te dostarczone i dostosowane do wybranego rodzaju gazu, upewniając się, że oznaczenie zgodza się z tym podanym w tabeli.
• Ponownie zamontować nasadki motylkowe, nakładki palników i ruszt.

Palniki nie wymagają regulacji przepływu powietrza.

Dostęp do płyty

Aby dostać się do wnętrza płyty, należy wykonać następujące czynności:

• Zdemontować ruszt, nakładki palników i nasadki motylkowe.
• Zdemontować pokrętła zdejmując je z bolców.
• Odkręcić śruby mocujące palniki do płyty.
• Unieść płytę.

Ważne: podczas zmiany używanego rodzaju gazu należy umieścić odpowiednią naklejkę (dostarczaną jako akcesorium) na tabliczce znamionowej. W przypadku stosowania LPG (G30 lub G31) należy maksymalnie zmniejszyć wielkość płomienia za pomocą śruby. Niniejsze urządzenia posiadają kat. II 2H3+.

PRZEZNACZENIE

OSTRZEŻENIE: Urządzenie służy wyłącznie do gotowania. Nie wolno go używać w innym celu, na przykład do ogrzewania pomieszczenia.

▷ Nie ciągnąć urządzenia ani nie pociągać za kabel zasilania celem odłączenia go.
Zakręcić główny dopływ gazu, gdy płyta nie jest używana.

Niebezpieczeństwo oparzenia!

Nie dotykać rusztu podczas pracy urządzenia.
▷ Nie dotykać urządzenia mokrymi częściami ciała.

Zapalanie palników

Palniki płyty zapalane są za pomocą pokręteł. Aby zapalić palniki, należy wykonać następujące czynności:

• Wcisnąć i przekręcić pokrętło do pozycji zapalania i maksymalnej mocy.
• Przytrzymać pokrętło przez 3–4 sekundy, aby pozwolić iskrom zapalić gaz wydostający się z palnika i nagrzać termoparę.
• Następnie zwolnić pokrętło i przekręcić je w lewo, aby dostosować moc palnika. Jeśli płomień nie pali się, powtórzyć czynności od kroku 1.

Ikona pokrętła	Funkcja
	Wyłączony
	Minimalny płomień
	Zapalanie i płomień maksymalny
	Pole grzejne

Płyta grzewcza to urządzenie codziennego użytku: oznaki użytkowania, takie jak zarysowania lub widoczne otarcia powierzchni powstałe w wyniku używania garnków lub przyborów kuchennych są normalnym zjawiskiem. Intensywne użytkowanie może

skutkować bardziej widocznymi oznakami zużycia. W takich przypadkach funkcjonalność urządzenia nie ulega pogorszeniu, dlatego oznaki te nie są uzasadnioną podstawą reklamacji. Bezpieczeństwo produktu gwarantowane.

▷ Nie używać urządzenia jako blatu.

Aby uniknąć uszkodzenia urządzenia

W przypadku przegrzania należy wyłączyć płytę i pozwolić jej całkowicie wystygnąć.

Nie umieszczać naczyń na powierzchni. Pod żadnym pozorem nie schładzać zimną wodą.

▷ Nie wspinać się na urządzenie.

Urządzenie jest produkowane zgodnie z obowiązującymi normami bezpieczeństwa i wymogami Dyrektywy urządzeń spalających paliwa gazowe.

Zabezpieczenie przeciwwypływowe gazu

Te modele płyt grzewczych posiadają mechanizm zabezpieczający, który odcina dopływ gazu, jeśli płomień zgaśnie z powodu przeciągu, zalania lub przerwy w dostawie gazu. Mechanizm uruchamiany jest ok. 30 sekund po zgaszeniu płomienia.

Użytkowanie palników

W celu uzyskania niższego zużycia gazu i lepszej wydajności należy używać naczyń o wymiarach dopasowanych do palników w taki sposób, aby płomień nie wydostawał się poza naczynie (zgodne z poniższą tabelą):

Palnik	Min.-maks. średnica podstawy naczynia ∅ (zalecana)
Palnik typu podwójna korona	160 - 240 mm
Palnik bardzo szybki	140 - 220 mm
Palnik standardowy	140 - 200 mm
Palnik pomocniczy	60 - 140 mm

Użycie naczyń o wymiarach większych niż podane może doprowadzić do przegrzania pokręteł i rusztu oraz, w przypadku długiego użytkowania, przebarwień pokrywy (w przypadku stali nierdzewnej).

Firma Franke nie ponosi odpowiedzialności za powstałe w ten sposób uszkodzenia (Rys. 1).

▷ Nie umieszczać jednej patelni na dwóch palnikach.
▷ Nie używać dwóch palników jednocześnie z jednym naczyniem, takim jak rondel lub też patelnia do ryb (Rys. 1)

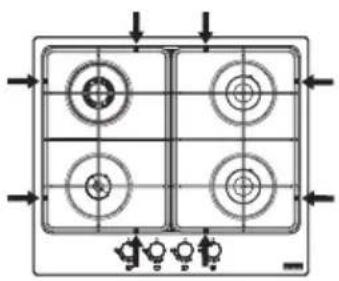

Nieprawidłowe użycie rusztu może spowodować uszkodzenie płyty: nie odwracać rusztu do góry nogami ani nie przesuwać go po płycie.
▷ W przypadku używania płyt żeliwnych, płyt kamiennych do gotowania, garnków

i patelni z terakoty, nie należy ich używać dłużej niż 20 minut, a w przypadku długotrwałego gotowania, należy nastawić palnik na minimum.

▷ Nie są zalecane dyfuzory grzewcze, takie jak metalowa siatka itp.

OSTRZEŻENIE: Użycie niektórych patelni i garnków może powodować niewielkie, chwilowe odkształcenie stalowej powierzchni gotowania. Jest to normalne zjawisko i nie ma wpływu na działanie urządzenia.

Prawidłowe położenie rusztów

Ruszty z gumowymi nóżkami powinny być umieszczone w odpowiednich miejscach, tak jak wskazują strzałki na rysunkach poniżej:

Niebezpieczeństwo oparzenia!

Urządzenie i akcesoria można czyścić wyłącznie, gdy są zimne.
▷ Nie używać łatwopalnych płynów w pobliżu urządzenia.

Przed przystąpieniem do czyszczenia i pielęgnacji:

▷ Wyłączyć urządzenie.

Nie należy spożywać żywności, która przypadkowo upadła lub osadziła się na powierzchni, elementach funkcjonalnych lub ozdobnych płyty grzewczej.

Czyszczenie urządzenia

Czyścić płytę grzewczą po każdym użyciu, aby zapobiec przywieraniu resztek żywności.

Do czyszczenia resztek pożywienia używać miękkiej ściereczki lub gąbki z wodą. Zalecamy używanie ochronnych środków czyszczących.
Natychmiast usuwać potrawy o wysokiej zawartości cukru, które dostaną się na powierzchnię płyty.
Aby zapobiec powstawaniu kamienia, należy zawsze dokładnie osuszyć urządzenie po czyszczeniu go wilgotną ścierką.
Czyścić ruszt, nakładki palników i korony palników wodą z mydłem i pamiętać, aby dokładnie je wysuszyć. Nie myć tych elementów w zmywarce. Upewnić się, że obszary wylotu gazu nie są zanieczyszczone.
Kolor rusztu w miejscu, w którym stawiane są garnki może z czasem się zmienić pod wpływem ciepła.

Przed czyszczeniem lub konserwacją urządzenia odłączyć je od sieci zasilającej. W razie jakichkolwiek problemów skontaktować się z centrum serwisowym Franke.

Prace konserwacyjne na podzespołach elektrycznych może wykonywać wyłącznie producent i pracownicy serwisu. Używać wyłącznie oryginalnych części zamiennych.
▷ Uszkodzone kable mogą być wymieniane wyłącznie przez producenta i pracowników serwisu.

• Kontaktując się z serwisem, podać następujące informacje:
• Rodzaj usterki
• Model urządzenia (Art. / Cod.)
• Numer seryjny (SN)
  Informacja ta podana jest na tabliczce znamionowej w broszurze lub pod płytą.

Jeśli płyta nie działa poprawnie, przed skontaktowaniem się z Centrum Serwisowym firmy Franke należy zastosować przewodnik rozwiązywania problemów, aby określić problem:

PRZEWODNIK ROZWIĄZYWANIA PROBLEMÓW
Rodzaj usterki Sprawdzić, czy
APalnik nie zapala się,płomień nie pali się lub jestniestabilny	1Dopływ gazu lub zasilanie elektryczne nie są wyłączone.
	2Kurek gazu nie jest otwarty
	3Butla z gazem (płynnym), przeznaczona do ponownego napełniania, nie jestpusta
	4Otwory palnika nie są zatkane.
	5Wtyczka nie jest zabrudzona.
	6Żadna część palnika nie została umieszczona prawidłowo
	7Nie ma podmuchów powietrza w pobliżu płyty.
	8Podczas zapalania palnika, pokrętło nie zostało naciśnięte przezodpowiednio długi czas, aby została aktywowana ochrona urządzenia(patrz str. 104 „Przeznaczenie“).
	9Otwory palnika nie są zatkane w pobliżu termopary.
	10Nieprawidłowe ustawienie minimalnej ilości gazu.
BNaczynia (garnki, patelnie,czajniki) nie są stabilne	11Spód naczynia nie jest całkowicie płaski.
	12Naczynie nie leży centralnie na palniku.
	13Ruszt nie został prawidłowo wymieniony lub ułożony.

Jeśli po wykonaniu powyższych kontroli usterka nadal występuje, należy skontaktować się z najbliższym Centrum Serwisowym firmy Franke.

UTYLIZACJA ZUŻYTEGO URZĄDZENIA

Opakowanie

Wszystkie materiały będące częścią opakowania (karton, folia, styropian) są oznakowane i w miarę możliwości powinny być poddawane recyklingowi oraz utylizowane w sposób przyjazny dla środowiska.

Odłączanie

Odłączyć urządzenie od sieci zasilającej. W przypadku urządzeń do zabudowy, czynność ta powinna być wykonana przez wykwalifikowanego elektryka.

Utylizacja zużytego urządzenia

Ten symbol na produkcie lub opakowaniu informuje, że urządzenia nie należy utylizować razem z odpadami z gospodarstwa domowego.

Przeznaczone do utylizacji urządzenie przekazać do specjalnego punktu zbiórki odpadów elektronicznych i elektrycznych.

Zgodnie z dyrektywą 2012/19/WE dotyczącej redukcji niebezpiecznych substancji używanych w urządzeniach elektrycznych i elektronicznych oraz utylizacji odpadów.

Właściwa odrębna zbiórka odpadów przekazywanych następnie do recyklingu, uzdatniania i biodegradacji pozwala ograniczyć możliwy szkodliwy wpływ na środowisko naturalne i zdrowie człowieka oraz ułatwia odzyskiwanie materiałów, z których wykonano urządzenie.

SERWIS

Skorzystać ze znajdującego się na okładce adresu kontaktowego dla danego kraju lub strony internetowej www.franke.com

INFORMATII DE SIGURANTĂ
