SP502AC - Pompă Vonroc - Manual de utilizare gratuit

Marcă	Vonroc
Model	SP502AC
Tip de produs	Pompă submersibilă pentru apă curată sau apă murdară
Utilizare prevăzută	Evacuarea inundațiilor, transfer de apă, pompare, evacuare bărci
Alimentare	230 VAC / 50 Hz
Putere absorbită	400 W
Debit maxim	8000 l/h
Presiune maximă	0.55 bar
Înălțime de pompare maximă	5.5 m
Adâncime de imersie maximă	7 m
Dimensiunea maximă a particulelor solide	25 mm
Înălțimea minimă a apei reziduale (manual)	20 mm
Temperatura maximă a apei	35 °C
pH-ul apei	6,5 până la 8,5
Întrerupător cu plutitor	Da (pornire/oprire automată)
Racord de ieșire	G1 1/4"; adaptor 25 mm, 32 mm, G1"
Diametrul interior al furtunului recomandat	32 mm
Lungime cablu	10 m
Greutate	3.28 kg
Clasă de protecție	IPX8
Protecție termică integrată a motorului	Da
Întreținere	Clătiți cu apă curată după fiecare utilizare; deconectați înainte de întreținere
Garanție	Durata legală împotriva defectelor de piese și manoperă

Întrebări frecvente - SP502AC Vonroc

Care este diferența dintre modelul SP501AC și SP502AC?

SP502AC este potrivit pentru apă curată sau murdară (particule de până la 25 mm), în timp ce SP501AC este rezervat apei curate (particule de până la 5 mm). SP502AC are o putere de 400 W și un debit de 8000 l/h, față de 300 W și 6500 l/h pentru SP501AC.

Pot folosi pompa pentru apă potabilă?

Nu, pompa nu este potrivită pentru apă potabilă. Este concepută pentru apă curată sau murdară, dar nu pentru apă de consum.

Ce lichide nu trebuie pompate?

Substanțele corozive, inflamabile sau explozive, grăsimea, uleiul, apa sărată și apele uzate nu trebuie transportate de pompă.

Cum se instalează furtunul de evacuare?

Tăiați crestăturile inutile de pe racordul furtunului (5) cu un cutter. Înșurubați racordul cotit (6) pe ieșirea de apă (7), apoi înșurubați racordul furtunului (5) pe cot. Fixați furtunul cu o clemă din oțel inoxidabil (nu este furnizată).

Ce fac dacă pompa nu pornește?

Verificați alimentarea electrică și dacă plutitorul nu este blocat. Dacă plutitorul este în poziție joasă (oprit), ridicați-l manual pentru a porni pompa în mod manual.

Cum se curăță pompa după utilizare?

Lăsați pompa să funcționeze în apă curată timp de 2-3 minute pentru a elimina reziduurile. Deconectați întotdeauna înainte de curățare. Nu așezați niciodată pompa pe turbină.

Ce fac dacă pompa se blochează?

Opriți alimentarea, deconectați ștecherul. Accesați turbina îndepărtând șuruburile de la bază sau prin ieșirea (7). Curățați sau deblocați turbina, apoi reasamblați totul.

De ce ies bule de aer din pompă?

Este normal: supapa automată de aerisire elimină pungile de aer. Aerul iese prin orificiul de aerisire (8) câteva secunde după imersie. Nu este o defecțiune.

Cum se reglează înălțimea de pornire și oprire automată?

Fixați cablul întrerupătorului cu plutitor (3) pe butonul de blocare (2) la lungimea dorită. Înălțimea de pornire este de aproximativ 50 cm, iar cea de oprire de aproximativ 5 cm, dar aceasta variază în funcție de poziția plutitorului.

Cum se protejează pompa de îngheț?

Goliți complet pompa și accesoriile acesteia. Păstrați-o într-un încăpere aerisită la o temperatură de peste +5 °C și la îndemâna copiilor.

MANUAL DE UTILIZARE SP502AC Vonroc

RO Traducere a instrucțiunilor originale 48

A1 SP501AC

A2 SP502AC

B1

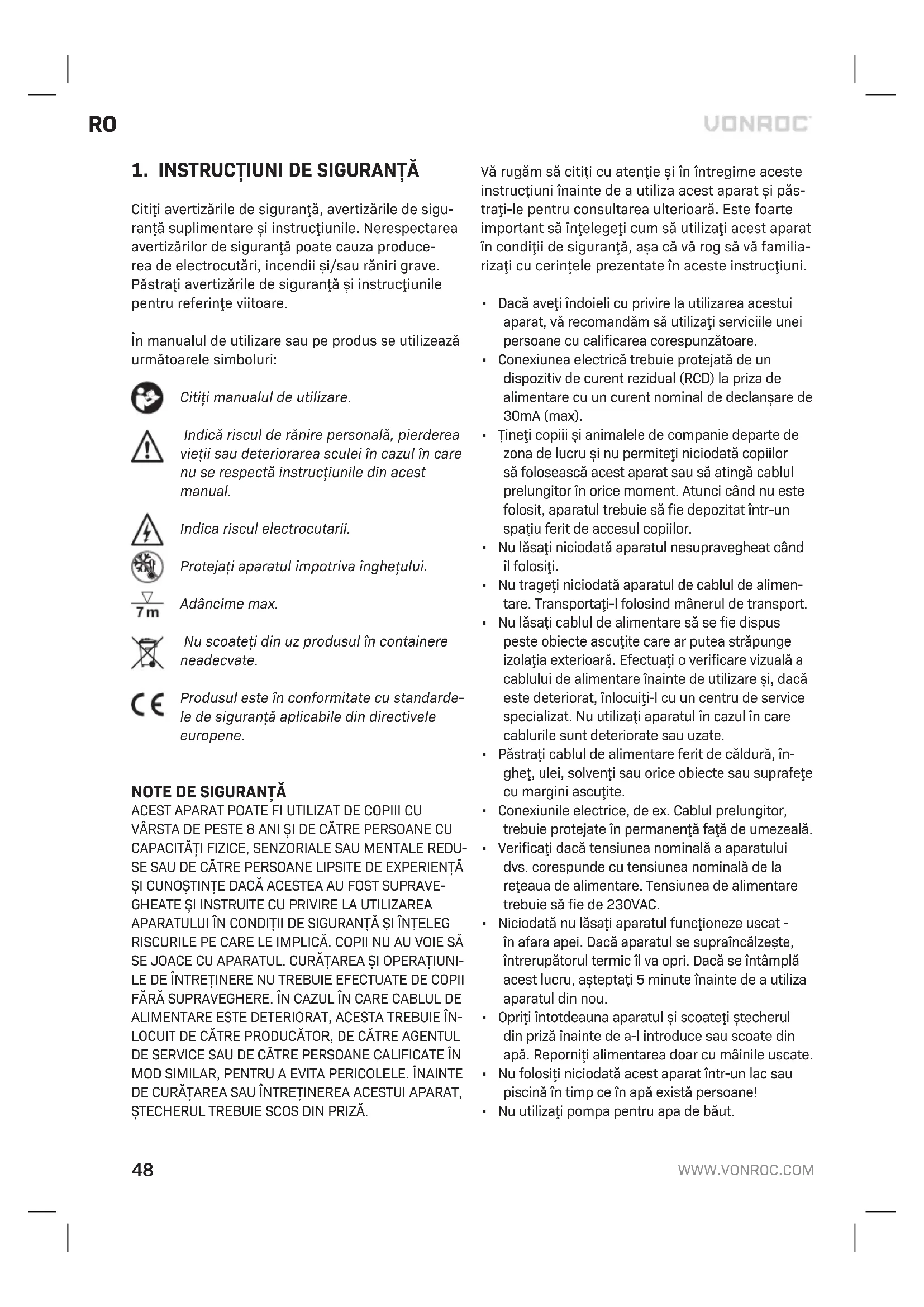

Citiți avertizările de siguranță, avertizările de siguranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza producerea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare.

În manualul de utilizare sau pe produs se utilizează următoarele simboluri:

Citiți manualul de utilizare.

Indică riscul de rănire personală, pierderea vieții sau deteriorarea sculei în cazul în care nu se respectă instrucțiunile din acest manual.

Indica riscul electrocutarii.

Protejați aparatul împotriva înghețului.

Adâncime max.

Nu scoateți din uz produsul în containere neadecvate.

Produsul este în conformitate cu standardele de siguranță aplicabile din directivele europene.

NOTE DE SIGURANTĂ

ACEST APARAT POATE FI UTILIZAT DE COPIII CU VÂRSTA DE PESTE 8 ANI ŞI DE CÂTRE PERSOANE CU CAPACITÂTI FIZICE, SENZORIALE SAU MENTALE REDU-SE SAU DE CÂTRE PERSOANE LIPSITE DE EXPERIENTÃ ŞI CUNOŞTINTE DACÃ ACESTEA AU FOST SUPRAVE-GHEATE ŞI INSTRUITE CU PRIVIRE LA UTILIZAREA APARATULUI ÎN CONDIȚII DE SIGURANTÃ ŞI ÎNTELEG RISCURILE PE CARE LE IMPLICÃ. COPII NU AU VOIE SÃ SE JOACE CU APARATUL. CURĂTAREA ŞI OPERAȚIUNI-LE DE ÎNTRETINERE NU TREBUIE EFECTUATE DE COPII FĂRÃ SUPRAVEGHERE. ÎN CAZUL ÎN CARE CABLUL DE ALIMENTARE ESTE DETERIORAT, ACESTA TREBUIE ÎN-LOCUIT DE CÂTRE PRODUCĂTOR, DE CÂTRE AGENTUL DE SERVICE SAU DE CÂTRE PERSOANE CALIFICATE ÎN MOD SIMILAR, PENTRU A EVITA PERICOLELE. ÎNAINTE DE CURĂTAREA SAU ÎNTRETINEREA ACESTUI APARAT, ŞTECHERUL TREBUIE SCOS DIN PRIZÃ.

Vă rugăm să citiți cu atenție și în întregime aceste instrucțiuni înainte de a utiliza acest aparat și păstrați-le pentru consultarea ulterioară. Este foarte important să înțelegeți cum să utilizați acest aparat în condiții de siguranță, așa că vă rog să vă familiarizați cu cerințele prezentate în aceste instrucțiuni.

• Dacă aveți îndoieli cu privire la utilizarea acestui aparat, vă recomandăm să utilizați serviciile unei persoane cu calificarea corespunzătoare.
• Conexiunea electrică trebuie protejată de un dispositiv de curent rezidual (RCD) la priza de alimentare cu un curent nominal de declanșare de 30mA (max).
• Tineți copiii și animalele de companie departe de zona de lucru și nu permiteți niciodată copiilor să folosească acest aparat sau să atingă cablul prelungitor în orice moment. Atunci când nu este folosit, aparatul trebuie să fie depozitat într-un spațiu ferit de accesul copiilor.
• Nu lăsați niciodată aparatul nesupravegheat când îl folosiți.
• Nu trageți niciodată aparatul de cablul de alimentare. Transportați-l folosind mânerul de transport.
• Nu lăsați cablul de alimentare să se fie dispus peste obiecte ascuțite care ar putea străpunge izolația exteriorară. Efectuați o verificare vizuală a cablului de alimentare înainte de utilizare și, dacă este deteriorat, înlocuiți-l cu un centru de service specializat. Nu utilizați aparatul în cazul în care cablurile sunt deteriorate sau uzate.
• Păstrați cablul de alimentare ferit de căldură, în-gheț, ulei, solventi sau orice obiecte sau suprafețe cu margini ascuțite.
• Conexiunile electrice, de ex. Cablul prelungitor, trebuie protejate în permanență față de umezeală.
• Verificați dacă tensiunea nominală a aparatului dvs. corespunde cu tensiunea nominală de la rețeaua de alimentare. Tensiunea de alimentare trebuie să fie de 230VAC.
• Niciodată nu lăsați aparatul funcționeze uscat - în afara apei. Dacă aparatul se supraîncălzește, întrerupătorul termic îl va opri. Dacă se întâmplă acest lucru, așteptați 5 minute înainte de a utiliză aparatul din nou.
• Opriți întotdeauna aparatul și scoateți ștecherul din priză înainte de a-l introduce sau scoate din apă. Reporniți alimentarea doar cu măinile uscate.
• Nu folositi niciodată acest aparat într-un lac sau piscină în timp ce în apă există persoane!

• Nu utilizați pompa pentru apa de băut.

• Substanțele corozive, inflamabile sau explozive, unsoarea, uleiul, apa sărată și canalizarea nu trebuie folosite cu această pompă.

• pH-ul apei trebuie să fie între 6,5 și 8,5.
• Temperatura lichidului nu trebuie să depășească 35°C.

Securitate electrică

Folosind mașini electrice, întotdeauna respectați regulamentele de protecție valabile în țara dvs. pentru a reduce riscul incendiului, electrocutării și accidentelor personale. Citiți următoarele instrucțiuni de securitate și de asemenea instrucțiunile de securitate atașate.

Întotdeauna controlați dacă voltajul rețelei de alimentare corespunde cu voltajul indicat pe tăblița cu valori.

Branşarea la reteaua de alimentare electrică

Verificați dacă sursa de alimentare și mufa utilizate sunt în conformitate cu mașina dvs. Verificați plăcuța tehnică a mașinii. Orice schimbări trebuie efectuate întotdeauna de un electrician calificat.

Atenție! Acest aparat trebuie să fie împământat. Dacă nu este împământat corespunzător, acest aparat poate provoca un şoc electric. Asigurati-vă că priza de alimentare este împământată. Dacă există vreo îndoială, verificați cu un electrician calificat.

Atenție! Evitați contactul cu terminalele de la ștecher atunci când introduceți (scoateți) ștecherul la (din) priza de alimentare. Contactul poate provoca un șoc electric sever.

Înlocuirea cablurilor sau fişelor

Aruncați cablurile sau fișele imediat după ce le ați înlocuit cu cele noi. Este periculos să puneți ștecher unui cablu necunoscut în priza de perete.

Utilizarea cablurilor de prelungire

Utilizați numai cablu aprobat și potrivit pentru pute-rea absorbită a mașinii. Conductorul trebuie să fie minim de 1,5 mm2. Dacă folosiți cablul înfășurat, întotdeauna îl desfășurați complet.

2. INFORMAȚII CU PRIVIRE LA MAȘINĂ

Domeniul de utilizare

Pompa este destinată utilizării neprofesionale pentru drenarea caselor inundate și a zonelor de grădină, dar și pentru transferul apei către și din rezervoare și pomparea lor, extragerea apei din fântâni și puțuri și pentru drenarea bărcilor și iahturilor. Substanțele explozive, corozive, inflamabile, canalizarea, apă sărată, unsoarea și uleiul nu trebuie fie fie pompate.

Dimensiunile particulelor solidelor din apa murdară nu trebuie să depășească dimensiunea maximă a particulelor specificată în datele tehnice.

Această pompă nu este proiectată pentru funcționare continuă (de exemplu, ca pompă de circulare pentru piscină sau iaz) sau pentru instalații staționare (de ex. dispozitiv de ridicare, pompă de fântână).

SPECIFICAȚII TEHNICE

Nr. model SP501AC SP502AC
Aplicație Apă curată		Apă curată sau mur-dară
Comutator cu plutitor Da
Tensiune 230 V c.a. / 50Hz
Putere de intrare 300W 400W
Rată max. de debit 6500l/h 8000l/h
Presiune max. 0.6 bar 0.55 bar
Max. înălțimea de pompare	6m	5.5m
Adâncime max.	7m
Dimensiunea max. a particulei	5mm	25mm
Înălțimea min. reziduală a apei (funcționare manuală) *	5mm	20mm
Înălțimea de pornire (funcțio-nare automată) **	50cm
Înălțimea de oprire (funcționare automată)	5cm
Temperatura max. a apei	35°C
Protectie	IPX8
Protectie termică încorporată a motorului	Da
Conexiune furtun de ieşire 25mm, 32mm, G1"
Diametrul interior recomandat al furtunului	32mm
Ieşire de apă G1 1⁄4"
Lungime cablu 10m
Greutate 3.22 kg 3.28 kg

* Înălțimea reziduală a apei este atinsă numai în operare manuală.
** Înălțimea de comutare poate varia în funcție de poziția comutatorului cu plutitor.

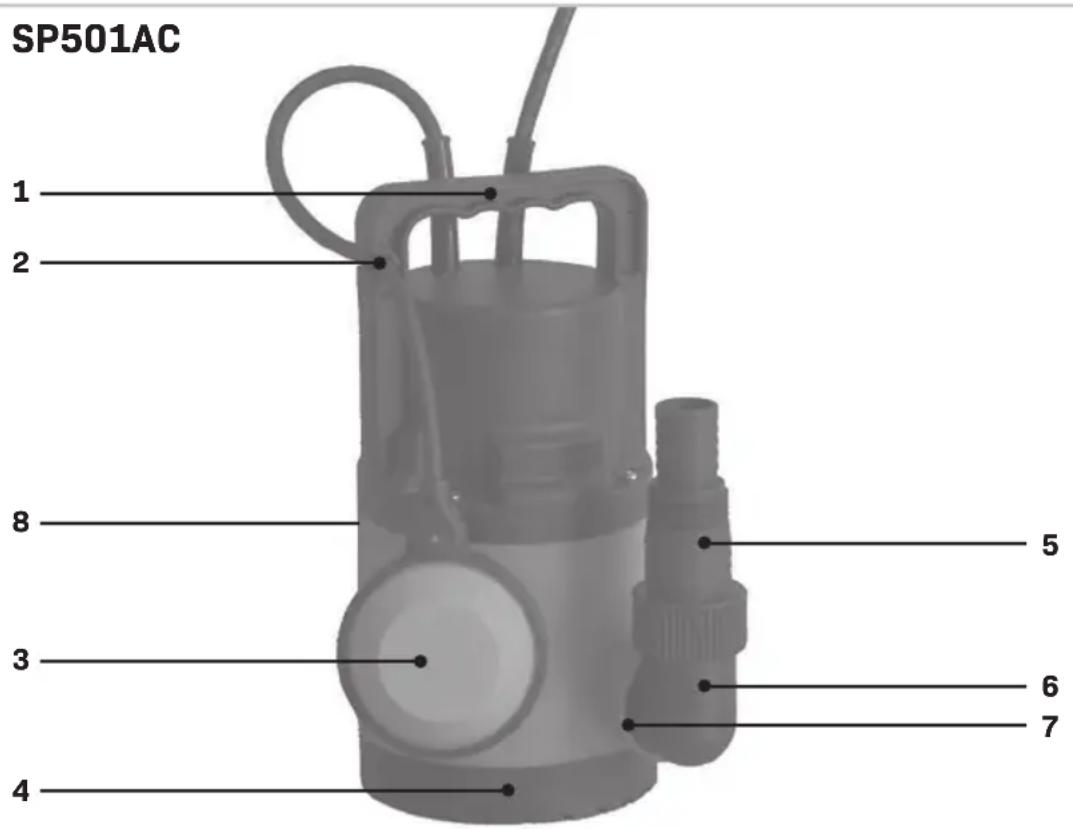

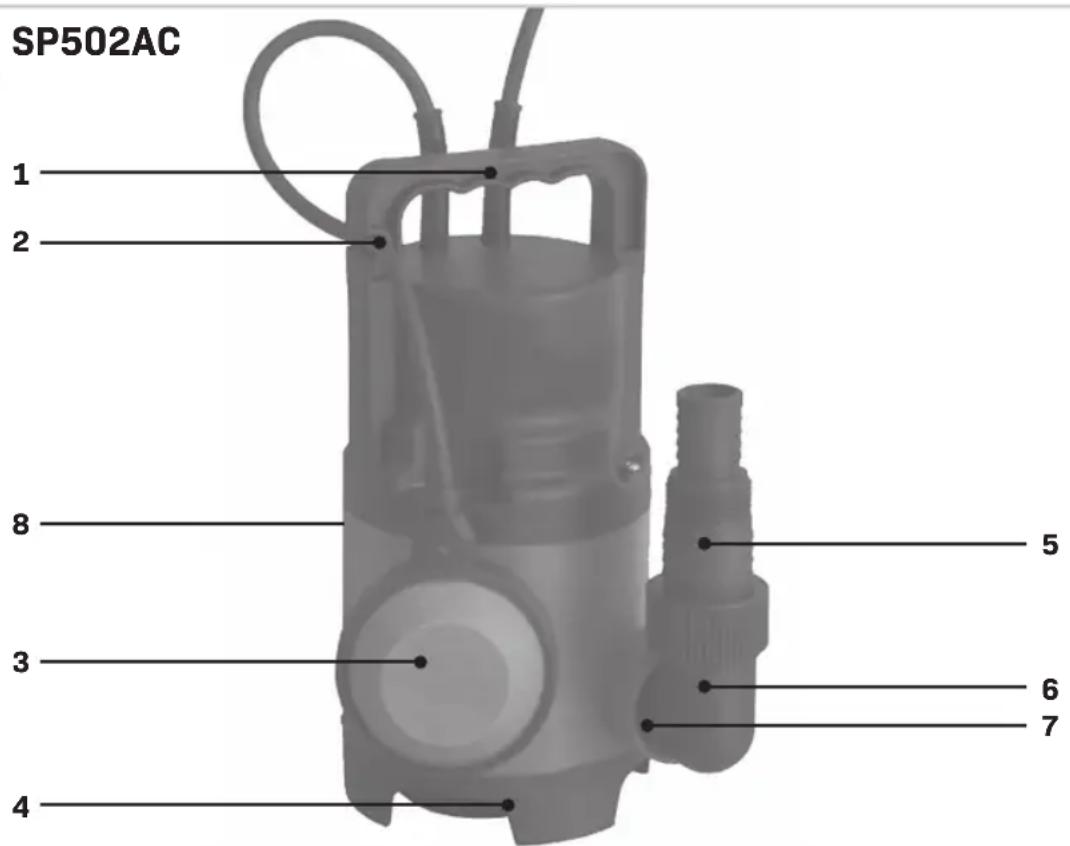

DESCRIERE

Numerele din text se referă la diagramele de la paginile 2-3.

1. Mâner de transport
2. Blocate (comutator cu flotor)
3. Comutator cu flotor pornit/oprit
   4.Talpă
4. Conectorfurtun
5. Racord cot de ieşire apă
6. leşire de apă
7. Orificiu de aerisire

3.ASAMBLAREA

Cu cât diametrul furtunului și al conectorului furtunului este mai mare, cu atât debitul este mai mare.

Furtun de 32 mm (diametru interior) trebuie utilizat pentru a atinge debitul maxim.

Cu cât este mai mică înălțimea de livrare, cu atât este mai mare debitul.

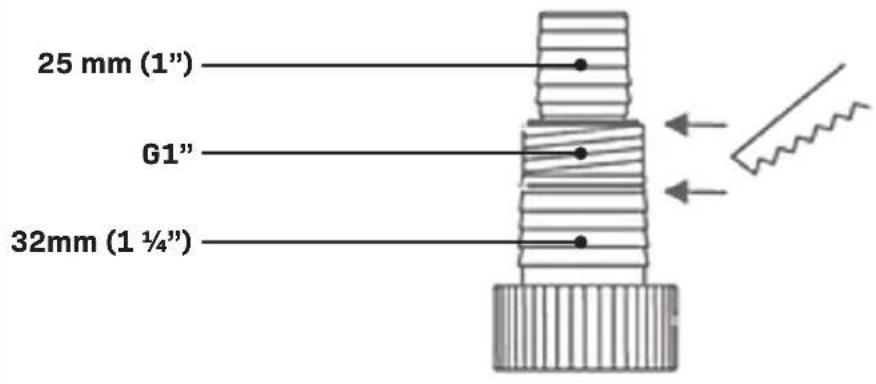

Montarea ieşirii furtunului (Fig. A, B)

1. Decideți ce diametru al furtunului veți utiliza. Consultați Figura B.
2. Tăiați treptele mai mici ale conectorului furtunului (5) care nu sunt necesare, folosind un cuțit sau ferăstrău adecvat (nu sunt incluse). Aceasta elimină restricțiile de debit inutile și asigură capacitatea maximă a pompei și a debitului de apă.

3. Înşurubați conectorul cotului de ieşire (6) în orificiul de ieşire a apei (7).

4. Înşurubați conectorul furtunului (5) la cotul de ieşire (6).

5. Montați furtunul pe conector (5) și fixați-l cu o clemă pentru furtun din oțel inoxidabil (nu este inclusă).
6. Atașați un cablu adecvat (nu este inclus) la mânerul de transport (1), pentru a coborî pompa în apă adâncă și pentru a ridica pompa înapoi din apă. Nu coborâți și nu ridicatii niciodată pompa de cablul său.

4.OPERAREA

Nu folosiți niciodată pompa într-un lac sau piscină în timp ce în apă există persoane!

Nu trageți niciodată pompa de cablul de alimentare. Pompa trebuie transportată și plasată în apă folosind mânerul de transport (1) sau, dacă apa este adâncă, trebuie coborâtă pe o frânghie legată de mânerul de transport (1).

Opriti întotdeauna pompa și scoateți ștecherul din priză înainte de a o introduce sau a o scoate din apă. Reporniți alimenta- rea doar cu mâinile uscate.

Niciodată nu lăsați pompa funcționeze uscat - în afara apei. Dacă aparatul se supraîncălzește, întrerupătorul termic îl va opri. Dacă se întâmplă acest lucru, așteptați 5 minute înainte de a utiliza pompa din nou.

Supapa de purjare automată a aerului: Supapa de purjare automată a aerului elimină orice pungă de aer din pompă. În timpul acestui proces, aerul iese prin orificiul de aerisire (8) și bulele de aer apar sub apă. Acesta nu este un defect al pompei dvs., ci servește la eliminarea aerului din pompă. Poate dura câteva secunde până când aerul să iasă, când pompa este scufundată pentru prima dată.

Operare automată

Lungimea cablului dintre comutatorul cu plutitor (3) și blocarea prin comutator cu plutitor (2) trebuie să fie întotdeauna de cel puțin 10 cm.

1. Pentru a regla înălțimea de cuplare și decupare, atașați cablul comutatorului cu plutitor (3) la blocarea cu plutitor (2) la lungimea dorită.
2. Coborâți pompa în apă. Ar fi indicat să așezați pompa pe o platformă solidă în partea de jos pentru a o menține în poziție verticală, dacă este practic. Asigurați-vă că nu există obstacole în jurul orificiilor de admisie din jurul bazei pompei. Deschiderile de admisie trebuie să fie libere de noroi sau nămol în partea de jos a bazinului.
3. Conectați la rețeaua de alimentare.
4. Când pompa este coborâtă în apă și alimentarea este pornită, aceasta va începe să funcționeze imediat ce comutatorul cu plutitor (3) atinge înălțimea minimă de activare (aproximativ 50cm) în apă.
5. Pompa se oprește imediat ce comutatorul cu plutitor (3) a atins înălțimea de oprire (aprox. 5cm) din cauza nivelului de apă care cade.
6. Asigurați-vă că comutatorul cu plutitor (3) nu este obstructionat în niciun fel.
7. După utilizare, opriți pompa și scoateți ștecherul de la retea.
8. Scoateți pompa din apă.

Manual de utilizare

În cazul în care este preferată operarea manuală, motorul poate fi activat ridicând comutatorul cu plutitor (3) cu mâna (PORNIT) sau coborându-l cu mâna (OPRIT).

Finalizați operațiunea

După utilizare, lăsați pompa să funcționeze cu apă curată timp de 2-3 minute pentru a îndepărta reziduurile și particulele care s-ar fi putut acumula în pompă și furtunul de evacuare.

5.ÎNTRETINERE

Înainte de curățare și întreținere, opriți alimentarea electrică a mașinii și deconectați fișa cablului de alimentare de la priza de rețea.

În timpul întreținerii sau curățării nu lăsați niciodată aparatul de pe turbină (rotor).

Nu există componente ce pot fi reparate de către utilizator în interiorul aparatului. Dacă aparatul pare blocat, opriți alimentarea de la rețea, scoateți ștecherul din priză și verificați dacă aparatul are

blocaje (consultați „Blocajele”).

BLOCAJELE

Dacă bănuiti că pompa s-a blocat, opriți alimentarea de la priză, scoateți ștecherul și examinați turbina. Turbina poate fi accesată prin îndepărtarea șuruburilor de fixare din bază și/sau sub bază. Alternativ, încercați să atingeți blocajul suspectat prin orificiul de ieșire (7) din partea laterală a pompei.

Spălați întotdeauna cu apă curată după fiecare utilizare.

DEPOZITARE ȘI PROTECTIA FATĂ DE ÎNGHET

Pompa submersibilă și accesoriiile care nu sunt complet drenate pot fi distruse de îngheț. Drenați complet pompa submersibilă și accesoriiile și prote- jați-le față de îngheț.

Păstrați acest aparat în spații uscate bine ventilate, cu o temperatură care nu va scădea sub +5°C.

Atunci când nu este folosit, aparatul trebuie să fie depozitat într-un spațiu ferit de accesul copiilor.

GHID PENTRU REMEDIEREA PROBLEMELOR

Problemă Cauză	Remediere
Pompa nu por-nește	Lipsește alimentarea de la rețea Plutitor restricți-onat	Verificați alimentarea de la rețea Aduceți plutitorul în poziție mai înaltă
Pompa este activă dar nu se livrează apă	Turbină înfundată	Deconectați pom - pa de la sursa de alimentare și curățați sau deblocați turbina (consultați „BLO-CAJELE”)
Pompa nu se va opri	Plutitor restricți-onat	Aduceți plutitorul în poziție mai joasă
Pompa nu va porni sau se va opri în timpul utilizării. Pompa oprită după scurte perioade de funcționare	Comutatorul de siguranță la suprasarcină termică a fost activat	Deconectați-vă de la sursa de alimentare, lăsați 2 minute și curățați turbina (dacă este necesar - consultați „Blocajele”)
	Alimentarea s-a declanșat	Verificați siguranțele și conexi-unile electrice
	Turbină înfundată	Deconectați pom-pa de la sursa de alimentare și curățați sau deblocați turbina (consultați „BLO-CAJELE”)
	Apa este prea fierbinte	Asigurați-vă că temperatura apei nu a depășit maximum 35°C

Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modificările care realizate sau care s-au încercat a fi efectuate de centre de service neautorizate.
• Uzura în condiții normale.
• Unealta care a fost abuzată, utilizată într-un mod neglijent sau întreținută în mod inadecvat.
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzând garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. În nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de reprezentant trebuie să fie limitate la reparațiile sau la înlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.

MEDIU

Aparatele electrice sau electronice deteriorate și/sau defecte trebuie colectate în locurile de reciclare corespunzătoare.

Numai pentru țările din CE

Nu aruncați echipamentele acționate electric împreună cu gunoiul menajer. Conform Indicației europene 2012/19/EU pentru echipamente electrice și electronice uzate și a implementării sale la nivel național, echipamentele acționate electric scoase din uz trebuie colectate separat și evacuate într-o manieră ecologică.

GARANTIE

Produsele VONROC sunt realizate la cele mai înalte standarde de calitate și sunt garantate în privința materialelor și a manoperei pentru întreaga perioadă de utilizare în garanție, începând cu data achiziției. În cazul în care produsul se defectează în timpul perioadei de utilizare, contactați direct VONROC.
