SP502AC - Bomba Vonroc - Manual de uso y guía de instrucciones gratis

Marca	Vonroc
Modelo	SP502AC
Tipo de producto	Bomba sumergible para agua limpia o sucia
Uso previsto	Drenaje de inundaciones, transferencia de agua, extracción, evacuación de barcos
Alimentación	230 VAC / 50 Hz
Potencia absorbida	400 W
Caudal máximo	8000 l/h
Presión máxima	0.55 bar
Altura de bombeo máxima	5.5 m
Profundidad de inmersión máxima	7 m
Tamaño máximo de partículas sólidas	25 mm
Altura de agua residual mínima (manual)	20 mm
Temperatura máxima del agua	35 °C
pH del agua	6,5 a 8,5
Interruptor de flotador	Sí (encendido/apagado automático)
Conexión de salida	G1 1/4"; adaptador 25 mm, 32 mm, G1"
Diámetro interior de manguera recomendado	32 mm
Longitud del cable	10 m
Peso	3.28 kg
Clase de protección	IPX8
Protección térmica integrada del motor	Sí
Mantenimiento	Enjuagar con agua clara después de cada uso; desconectar antes del mantenimiento
Garantía	Período legal contra defectos de piezas y mano de obra

Preguntas frecuentes - SP502AC Vonroc

¿Cuál es la diferencia entre el modelo SP501AC y SP502AC?

El SP502AC es adecuado para agua limpia o sucia (partículas hasta 25 mm) mientras que el SP501AC está reservado para agua limpia (partículas hasta 5 mm). El SP502AC tiene una potencia de 400 W y un caudal de 8000 l/h, frente a 300 W y 6500 l/h del SP501AC.

¿Puedo usar la bomba para agua potable?

No, la bomba no es adecuada para agua potable. Está diseñada para agua limpia o sucia, pero no para agua de consumo.

¿Qué líquidos no deben bombearse?

Las sustancias corrosivas, inflamables o explosivas, la grasa, el aceite, el agua salada y las aguas residuales no deben ser transportadas por la bomba.

¿Cómo instalar la manguera de evacuación?

Corte las muescas innecesarias en el conector de manguera (5) con un cutter. Enrosque el conector acodado (6) en la salida de agua (7), luego enrosque el conector de manguera (5) en el codo. Fije la manguera con una abrazadera de acero inoxidable (no incluida).

¿Qué hacer si la bomba no arranca?

Verifique la alimentación eléctrica y que el flotador no esté atascado. Si el flotador está en posición baja (apagado), levántelo manualmente para arrancar la bomba en modo manual.

¿Cómo limpiar la bomba después de su uso?

Deje que la bomba funcione en agua limpia durante 2 a 3 minutos para eliminar los residuos. Desenchufe siempre antes de la limpieza. Nunca deje reposar la bomba sobre la turbina.

¿Qué hacer si la bomba se atasca?

Corte la alimentación, desenchufe el cable. Acceda a la turbina quitando los tornillos de la base o por la salida (7). Limpie o desatasque la turbina, luego vuelva a montar todo.

¿Por qué salen burbujas de aire de la bomba?

Es normal: la válvula de purga de aire automática elimina las bolsas de aire. El aire escapa por la ventilación (8) durante algunos segundos después de la inmersión. No es un mal funcionamiento.

¿Cómo ajustar la altura de encendido y apagado automático?

Fije el cable del interruptor de flotador (3) en el botón de bloqueo (2) a la longitud deseada. La altura de encendido es de aproximadamente 50 cm y la de apagado de aproximadamente 5 cm, pero esto varía según la posición del flotador.

¿Cómo proteger la bomba de la congelación?

Vacíe completamente la bomba y sus accesorios. Consérvela en un lugar ventilado a una temperatura superior a +5 °C y fuera del alcance de los niños.

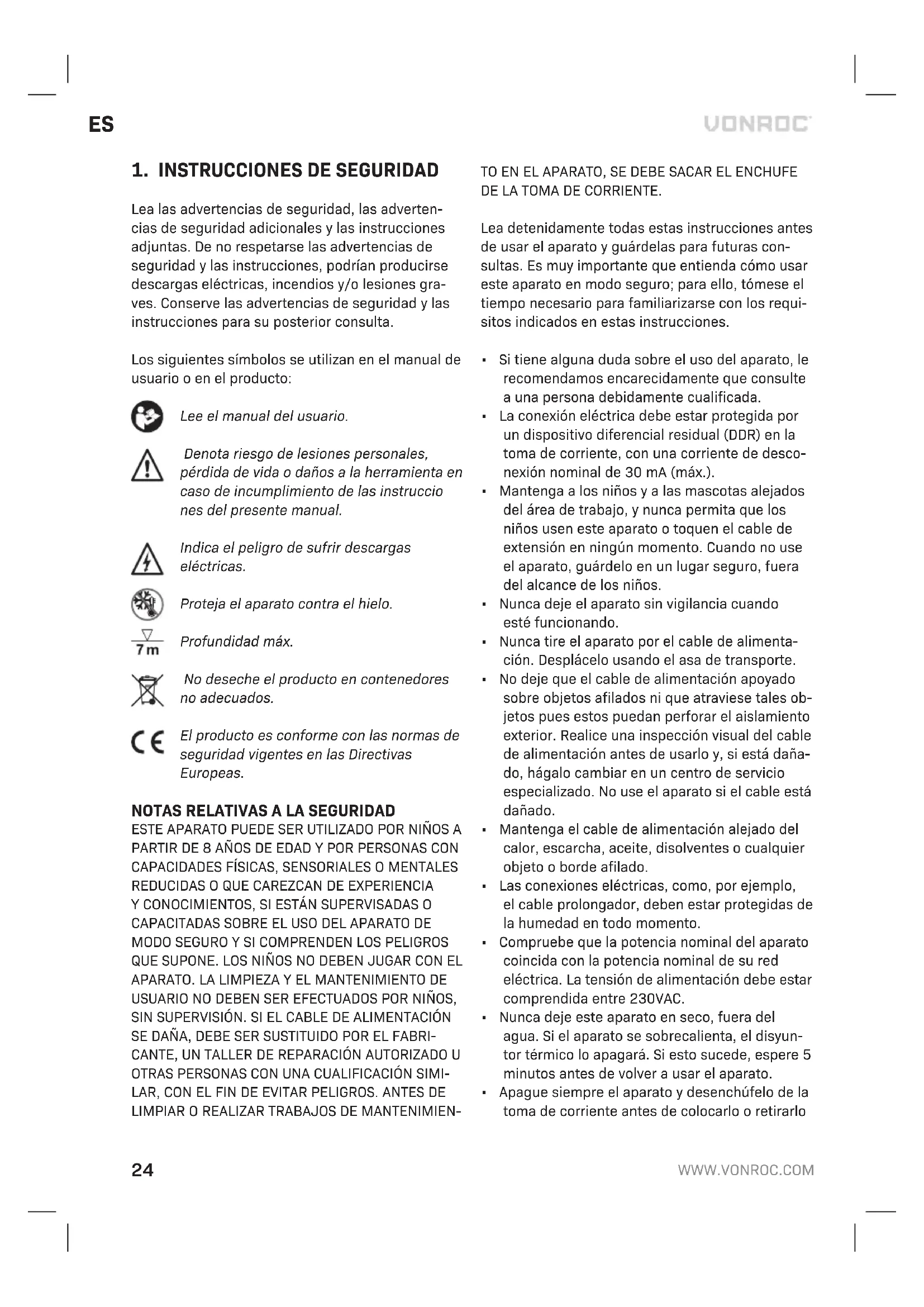

MANUAL DE USUARIO SP502AC Vonroc

ES Traducción del manual original 24

1. INSTRUCCIONES DE SEGURIDAD

Lea las advertencias de seguridad, las advertencias de seguridad adicionales y las instrucciones adjuntas. De no respetarse las advertencias de seguridad y las instrucciones, podrían producirse descargas eléctricas, incendios y/o lesiones graves. Conserve las advertencias de seguridad y las instrucciones para su posterior consulta.

Los siguientes símbolos se utilizan en el manual de usuario o en el producto:

Lee el manual del usuario.

Denota riesgo de lesiones personales, pérdida de vida o daños a la herramienta en caso de incumplimiento de las instrucciones del presente manual.

Indica el peligro de sufrir descargas eléctricas.

Proteja el aparato contra el hielo.

Profundidad máx.

No deseche el producto en contenedores no adecuados.

El producto es conforme con las normas de seguridad vigentes en las Directivas Europeas.

NOTAS RELATIVAS A LA SEGURIDAD

ESTE APARATO PUEDE SER UTILIZADO POR NIÑOS A PARTIR DE 8 AÑOS DE EDAD Y POR PERSONAS CON CAPACIDADES FÍSICAS, SENSORIALES O MENTALES REDUCIDAS O QUE CAREZCAN DE EXPERIENCIA Y CONOCIMIENTOS, SI ESTÁN SUPERVISADAS O CAPACITADAS SOBRE EL USO DEL APARATO DE MODO SEGURO Y SI COMPRENDEN LOS PELIGROS QUE SUPONE. LOS NIÑOS NO DEBEN JUGAR CON EL APARATO. LA LIMPIEZA Y EL MANTENIMIENTO DE USUARIO NO DEBEN SER EFECTUADOS POR NIÑOS, SIN SUPERVISIÓN. SI EL CABLE DE ALIMENTACIÓN SE DAÑA, DEBE SER SUSTITUIDO POR EL FABRICANTE, UN TALLER DE REPARACIÓN AUTORIZADO U OTRAS PERSONAS CON UNA CUALIFICACIÓN SIMILAR, CON EL FIN DE EVITAR PELIGROS. ANTES DE LIMPIAR O REALIZAR TRABAJOS DE MANTENIMIEN-TO EN EL APARATO, SE DEBE SACAR EL ENCHUFE DE LA TOMA DE CORRIENTE.

Lea detenidamente todas estas instrucciones antes de usar el aparato y guárdelas para futuras consultas. Es muy importante que entienda cómo usar este aparato en modo seguro; para ello, tómese el tiempo necesario para familiarizarse con los requisitos indicados en estas instrucciones.

• Si tiene alguna duda sobre el uso del aparato, le recomendamos encarecidamente que consulte a una persona debidamente cualificada.
• La conexión eléctrica debe estar protegida por un dispositivo diferencial residual (DDR) en la toma de corriente, con una corriente de desconexión nominal de 30 mA (máx.).
• Mantenga a los niños y a las mascotas alejados del área de trabajo, y nunca permita que los niños usen este aparato o toquen el cable de extensión en ningún momento. Cuando no use el aparato, guárdelo en un lugar seguro, fuera del alcance de los niños.
• Nunca deje el aparato sin vigilancia cuando esté funcionando.
• Nunca tire el aparato por el cable de alimentación. Desplácelo usando el asa de transporte.
• No deje que el cable de alimentación apoyado sobre objetos afilados ni que atraviese tales objetos pues estos puedan perforar el aislamiento exterior. Realice una inspección visual del cable de alimentación antes de usarlo y, si está dañado, hágalo cambiar en un centro de servicio especializado. No use el aparato si el cable está dañado.
• Mantenga el cable de alimentación alejado del calor, escarcha, aceite, disolventes o cualquier objeto o borde afilado.
• Las conexiones eléctricas, como, por ejemplo, el cable prolongador, deben estar protegidas de la humedad en todo momento.
• Compruebe que la potencia nominal del aparato coincida con la potencia nominal de su red eléctrica. La tensión de alimentación debe estar comprendida entre 230VAC.
• Nunca deje este aparato en seco, fuera del agua. Si el aparato se sobrecalienta, el disyuntor térmico lo apagará. Si esto sucede, espere 5 minutos antes de volver a usar el aparato.
• Apague siempre el aparato y desenchúfelo de la toma de corriente antes de colocarlo o retirarlo

del agua. Enciéndalo siempre con las manos secas.

• ¡Nunca use este aparato en un estanque o piscina si hay gente en el agua!
• No use la bomba para el agua potable.
• La bomba no debe usarse para transportar sustancias corrosivas, inflamables o explosivas, grasa, aceite, agua salada ni aguas residuales.
• El pH del agua debe estar comprendido entre 6,5 y 8,5.
• La temperatura del líquido transportado no puede superar los 35 °C.

Seguridad eléctrica

Durante la utilización de aparatos eléctricos se observarán las normas de seguridad que rigen en el país en cuestión para reducir el peligro de incendio, electrocución y las lesiones. Léanse y ténganse en cuenta las siguientes instrucciones de seguridad y las que acompañan a los aparatos.

Compruebe siempre que la tensión de red corresponde con la especificada en la placa de modelo.

Conexión al suministro de energía

Compruebe que la fuente de alimentación y el enchufe utilizados sean adecuados para la máquina. Consulte los datos de la placa de características de la máquina. Todos los cambios deben ser realizados siempre por un electricista cualificado.

¡Advertencia! Esta máquina debe estar conectada a tierra. Si no se conecta a tierra correctamente, esta máquina puede causar una descarga eléctrica. Compruebe que el enchufe de la fuente de alimentación esté conectado a tierra. Si tiene alguna duda, hágalo revisar por un electricista cualificado.

¡Advertencia! Evite el contacto con los terminales del enchufe cuando conecte el enchufe en la toma de corriente o lo desconecte. El contacto puede causar una fuerte descarga eléctrica.

Sustitución de cables y conectores

Deséchense los cables y conectores una vez sustituidos inmediatamente. Es peligroso conectar el enchufe de un cable defectuoso a una toma de corriente.

Uso de los cables de extensión

Utilice exclusivamente un cable de extensión aprobado para la entrada de alimentación de la máquina. El tamaño mínimo del conductor es 1.5 mm2. Cuando utilice una bobina de cable, deshaga siempre la bobina al completo.

2. INFORMACIÓN DE LA MÁQUINA

Uso previsto

La bomba ha sido fabricada para uso privado, para el drenaje de zonas inundadas de casas y jardines, y también para transferir el agua de y hacia tanques por bombeo, para extraer agua de pozos y huecos y para drenar barcos y yates. La bomba no debe utilizarse para transportar sustancias explosivas, corrosivas e inflamables, aguas residuales, agua salada, grasa ni aceite.

El tamaño de las partículas sólidas del agua sucia no debe exceder el tamaño máximo de las partículas especificado en los datos técnicos.

Esta bomba no ha sido diseñada para funcionamiento continuo (por ejemplo, como bomba de circulación para piscinas o estanques) ni para instalaciones fijas (por ejemplo, dispositivos de elevación, bombeo de fuentes).

* La altura del agua residual indicada se alcanza solo en funcionamiento manual.
** La altura de conmutación varía según la posición del interruptor de flotador.
ESPECIFICACIONES TÉCNICAS

Modelo n.° SP501AC SP502AC
Aplicación Agua limpia Agua limpia		o sucia
Interruptor de flotador Sí
Voltaje 230 VCA / 50 Hz
Potencia de entrada 300W 400W
Caudal máx. 6500l/h 8000l/h
Presión máx.	0.6 bar	0.55 bar
Altura de bombeado máx.	6m	5.5m
Profundidad máx.	7m
Tamaño máx. partículas	5mm	25mm
Altura mín. agua residual (funcionamiento manual) *	5mm	20mm
Altura de encendido (funciona-miento automático) **	50cm
Altura de apagado (funcionamiento automático)	5cm
Temperatura máx. agua 35°C
Protección IPX8
Protector térmico del motor incorporado	Sí
Conexión manguera de salida 25mm, 32mm, G1"
Diámetro interior manguera recomendado	32mm
Salida de agua G1 1⁄4"
Longitud del cable 10m
Peso 3.22 kg 3.28 kg

DESCRIPCIÓN

Los números del texto se refieren a los diagramas en la página 2-3.

1. Asa de transporte
2. Bloqueo del interruptor de flotador
3. Interruptor de encendido/apagado flotador
   4.Base
4. Conector de la manguera
5. Conector angular de salida de agua
6. Salida de agua
7. Orificio de ventilación

3.MONTAJE

Cuanto más grande sea el diámetro de la manguera y del conector de la manguera, mayor será el flujo.

Debe utilizarse una manguera de 32 mm (diámetro interior) para obtener el máximo caudal.

Cuanto más baja sea la altura de entrega, mayor será el flujo.

Colocación de la manguera de salida (Fig. A, B)

1. Decida el diámetro de la manguera que va a usar. Véase la figura B.
2. Corte las partes más pequeñas del conector de

la manguera (5) que no sean necesarias usando un cuchillo o una sierra adecuados (no suministrados). Esto evita las restricciones de flujo innecesarias y asegura la máxima capacidad de bombeo y flujo de agua.

1. Enrosque el conector angular de salida (6) en la salida de agua (7).
2. Enrosque el conector de la manguera (5) en el conector angular de salida (6).
3. Coloque la manguera en el conector de la manguera (5) y fijela con una abrazadera de acero inoxidable (no suministrada).
4. Ate una cuerda adecuada (no suministrada) en el asa de transporte (1), para sumergir la bomba en el agua y para sacarla del agua. Nunca baje ni levante la bomba agarrándola por el cable.

4.FUNCIONAMIENTO

¡Nunca use esta bomba en un estanque o piscina si hay gente en el agua!

Nunca tire de la bomba por el cable de alimentación. La bomba debe ser transportada y sumergida en el agua usando el asa de transporte (1) o, si el agua es profunda, hay que bajar la bomba con una cuerda atada al asa de transporte (1).

Apague siempre la bomba y desenchúfela de la toma de corriente antes de colocarla o retirarla del agua. Enciéndala siempre con las manos secas.

Nunca deje la bomba en seco, fuera del agua. Si el aparato se sobrecalienta, el disyuntor térmico lo apagará. Si esto sucede, espere 5 minutos antes de volver a usar la bomba.

Válvula de purga de aire automática: La válvula de purga de aire automática elimina cualquier bolsa de aire que pudiese haber en la bomba. Durante este proceso, el aire sale por el orificio de ventilación (8) y se ven las burbujas de aire debajo del agua. Esto no es un defecto de la bomba, sino que sirve para eliminar el aire de la bomba. Puede llevar varios segundos eliminar el aire cuando la bomba se sumerge por primera vez.

Funcionamiento automático

La longitud del cable entre el interruptor de flotador (3) y el bloqueo del interruptor de flotador (2) debe ser siempre de por lo menos 10 cm.

1. Para ajustar la altura de conexión y desconexión, coloque el cable del interruptor de flotador (3) en el bloqueo del interruptor de flotador (2) a la longitud necesaria.
2. Sumerja la bomba en el agua. Se recomienda colocar la bomba en una plataforma sólida en el fondo, donde se mantenga en posición vertical, por practicidad. Compruebe que no haya ninguna obstrucción alrededor de las aberturas de entrada de la base de la bomba. Las aberturas de entrada deben estar libres de barro o lodo en el fondo de una piscina.
3. Introduzca el enchufe en la toma de corriente.
4. Después de sumergir la bomba en el agua y de encenderla, empezará a funcionar cuando el interruptor de flotador (3) alcance la altura mínima de activación (aprox. 50 cm) en el agua.
5. La bomba se apagará tan pronto como el interruptor de flotador (3) haya alcanzado la altura de apagado (aprox. 5 cm) debido a la caída del nivel del agua.
6. Compruebe que el interruptor de flotador (3) no tenga ningún tipo de obstrucción.
7. Después de usar la bomba, apáguela y desconecte el enchufe de la red de alimentación.
8. Levante la bomba para sacarla del agua.

Funcionamiento manual

Si se prefiere el funcionamiento manual, el motor puede activarse subiendo el interruptor de flotador (3) a mano (ON) o bajándolo a mano (OFF).

Finalizar el funcionamiento

Después de usar la bomba, déjela funcionar con agua limpia durante 2 o 3 minutos para eliminar los residuos y las partículas que pudieran haberse acumulado en su interior y en la manguera de salida.

5.MANTENIMIENTO

Antes de realizar la limpieza y el mantenimiento, apague siempre la máquina y extraiga el enchufe de la red de alimentación.

Durante el mantenimiento o la limpieza nunca deje apoyado el aparato en la turbina (impulsor).

Este aparato no contiene piezas que puedan ser reparadas por el usuario. Si el aparato parece estar bloqueado, desconecte la alimentación de la red, desenchufe el enchufe de la toma de corriente y compruebe si el aparato está bloqueado (véase "Bloqueos").

BLOQUEOS

Si sospecha que la bomba se ha bloqueado, desconecte la alimentación de la toma de corriente, desenchufe el enchufe y examine la turbina. Se puede acceder a la turbina quitando los tornillos de fijación de la base y/o sub-base. Alternativamente, intente llegar hasta la supuesta obstrucción a través de la salida (7) al costado de la bomba.

Siempre enjuague con agua limpia después de cada uso.

ALMACENAMIENTO Y PROTECCIÓN CONTRA EL HIELO

La bomba sumergible y los accesorios que no estén totalmente drenados pueden destruirse con las heladas. Drene totalmente la bomba sumergible y sus accesorios y protéjalos contra el hielo. Guarde el aparato en un lugar ventilado y seco en el que la temperatura no sea inferior a +5 °C. Cuando no use el aparato, guárdelo en un lugar seguro, fuera del alcance de los niños.

GUÍA DE SOLUCIÓN DE PROBLEMAS

Problema Causa Solución
La bomba no arranca	No hay suministro eléctricoFlotador restrin-gido	Compruebe el sumi-nistro eléctricoLevante el flotador
La bomba funciona pero no suministra agua	Turbina obstruida	Desconecte la bomba de la fuente de alimentación y limpie o desbloquee la turbina (véase 'BLOQUEO')
La bomba no se apaga	Flotador restrin-gido	Baje el flotador
La bomba no se pone en marcha o se detiene durante el uso. La bomba se apaga después de un breve período de funcionamiento	Se ha activado el interruptor de seguridad contra sobrecarga térmica	Desconecte de la fuente de alimentación, espere 2 minutos y libere la turbina, si es necesario (véase 'Bloqueos')
	Se ha desconectado la corriente	Compruebe los fusibles y las co-nexiones eléctricas
	Turbina obstruida	Desconecte la bomba de la fuente de alimentación y limpie o desbloquee la turbina (véase 'BLOQUEO')
	Agua demasiado caliente	Compruebe que la temperatura del agua no supere el máximo de 35°C

MEDIOAMBIENTE

Los aparatos eléctricos o electrónicos defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado.

Los aparatos eléctricos o electrónicos

Defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado. Solo para países de la Comunidad Europea No elimine las herramientas eléctricas como residuos domésticos. De acuerdo con la Directiva europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos, y su transposición a las legislaciones nacionales, las herramientas eléctricas que ya no se utilizan deben recogerse por separado y eliminarse en modo ecológico.

CONDICIONES DE GARANTÍA

Los productos VONROC han sido desarrollados con los más altos estándares de calidad y VONROC garantiza que están exentos de defectos relacionados con los materiales y la fabricación durante el periodo legalmente estipulado, a contar desde

la fecha de compra original. En caso de que el producto presente defectos relacionados con los materiales y/o la fabricación durante este periodo, póngase directamente en contacto VONROC.

La presente garantía se excluye en los siguientes casos:

• Si centros de servicios no autorizados han realizado o han intentado realizar reparaciones y/o alteraciones a la máquina.
• Si se ha producido un desgaste normal.
• Si la herramienta ha sido mal tratada o usada en modo impropio, o se ha realizado incorrectamente su mantenimiento.
• Si se han utilizado piezas de repuesto no originales.

La presente constituye la única garantía implícita y explícita que ofrece la compañía. No existen otras garantías explícitas o implícitas que excedan las citadas aquí, incluidas las garantías implícitas de comerciabilidad e idoneidad para una finalidad en especial. VONROC no será considerada responsable en ningún caso por daños incidentales o consecuentes. Los recursos a disposición de los distribuidores se limitan a la reparación o a la sus-titución de las unidades o piezas no conformes.

El producto y el manual de usuario están sujetos a variaciones. Las especificaciones pueden variarse sin previo aviso.
