HD 17154 S Classic - Spălător cu presiune Kärcher - Manual de utilizare gratuit

Tip produs	Aspirator de înaltă presiune profesional
Marcă	Kärcher
Model	HD 17154 S Classic
Presiune de serviciu (cu duză standard)	15 MPa (150 bar)
Suprapresiune max.	21 MPa (210 bar)
Debit de apă	28,33 l/min
Temperatură de alimentare max.	60 °C
Racord electric	400 V / 3 faze / 50 Hz / 9,0 kW
Protecție	IPX5
Siguranță principală	16 A (cu acțiune întârziată, curba C)
Greutate operațională tipică	73 kg
Dimensiuni (L × l × h)	720 × 637 × 1080 mm
Tip ulei motor	15W40 (cantitate: 1,2 l)
Nivel de presiune acustică LpA	76 dB(A)
Nivel de putere acustică LWA	93 dB(A)
Vibrații mână-braț	3,0 m/s² (incertitudine K=0,8 m/s²)
Dispozitive de siguranță	Presostat, supapă de reciclare, protecție termică motor, clichet de siguranță
Racord de alimentare cu apă	Presiune max. 1 MPa, temperatură max. 60 °C, debit min. 31,6 l/min
Înălțime de aspirație max.	0,5 m
Accesorii furnizate	Duză de înaltă presiune, lance EASY!Lock, pistol de înaltă presiune, furtun de înaltă presiune EASY!Lock, suport lance, compartiment accesorii
Compatibilitate detergent	Lance cu spumă cu cupă (opțional) cu reglaj de dozare
Depozitare și transport	Ghidon pentru transport, suporturi pentru lance, cârlige pentru cablu și furtun, protecție antigel recomandată

Întrebări frecvente - HD 17154 S Classic Kärcher

Cum să pornesc aspiratorul de înaltă presiune HD 17154 S Classic ?

Asigurați-vă că dispozitivul este conectat corect la apă și la electricitate. Deschideți alimentarea cu apă, apoi puneți comutatorul principal pe poziția « 1 ». Deblocați pistolul împingând clichetul de siguranță înapoi și trageți trăgaciul. Motorul pornește automat datorită presostatului.

Cum se utilizează un detergent cu acest aparat?

Utilizați o lance cu spumă cu cupă (accesoriu opțional). Umpleți rezervorul de detergent, introduceți obturatorul dorit (1=slab, 2=mediu, 3=ridicat) în furtunul de aspirație, apoi montați lancea pe pistol. Pulverizați detergentul pe suprafața uscată, lăsați să acționeze, apoi clătiți cu jetul de înaltă presiune.

Ce tipuri de apă pot folosi?

Utilizați apă curată sau reciclată care respectă valorile limită: pH 6,5-9,5, conductivitate ≤ 2000 µS/cm, cloruri < 300 mg/l, duritate totală < 28 °dH, fier < 0,5 mg/l, etc. Nu utilizați apă murdară pentru a evita deteriorarea pompei.

Cum se aerisește aparatul înainte de utilizare?

Deșurubați duza de înaltă presiune de pe lance. Lăsați aparatul să curgă până când nu mai apar bule în apă. Dacă este necesar, repetați ciclul de pornire/oprire. Puneți duza la loc după aerisire.

Cum se întreține regulat aspiratorul?

Înainte de fiecare utilizare, verificați starea cablului și a furtunului de înaltă presiune. În fiecare săptămână, curățați filtrul fin și verificați nivelul uleiului (trebuie să fie la mijlocul geamului de vizualizare). La fiecare 500 de ore sau cel puțin o dată pe an, faceți schimbul de ulei și o întreținere de către service.

Ce fac dacă aparatul nu pornește?

Verificați cablul de alimentare, tensiunea și siguranța. Dacă aparatul s-a supraîncălzit, puneți comutatorul pe 0, lăsați să se răcească 15 minute, apoi încercați din nou. Dacă problema persistă, contactați serviciul post-vânzare.

Cum se depozitează aparatul după utilizare?

Depozitați-l în interior, ferit de îngheț. Goliți apa din aparat și din furtunuri. Înfășurați cablul și furtunul pe cârligele lor. Plasați lancea și pistolul pe suporturi. Pentru protecție antigel, pompați un antigel pe bază de glicol în aparat.

Care sunt dispozitivele de siguranță importante?

Presostatul oprește pompa când trăgaciul este eliberat. Supapa de reciclare protejează pompa în caz de reducere a debitului. Protecția termică oprește aparatul în caz de supraîncălzire. Clichetul de siguranță blochează pistolul pentru a evita o declanșare accidentală.

Cum se rezolvă o pierdere de presiune?

Verificați dimensiunea duzei (trebuie să corespundă specificațiilor), curățați-o sau înlocuiți-o. Aerisiți aparatul. Curățați filtrul fin. Asigurați-vă că debitul de alimentare cu apă este suficient (min. 31,6 l/min). Consultați service-ul dacă este necesar.

Pot folosi un cablu prelungitor?

Da, dar utilizați un cablu cu secțiune suficientă: 2,5 mm² pentru o lungime de 10 m, 4 mm² pentru 30 m. Derulați complet cablul și respectați normele locale. Aparatul trebuie conectat la o priză cu împământare.

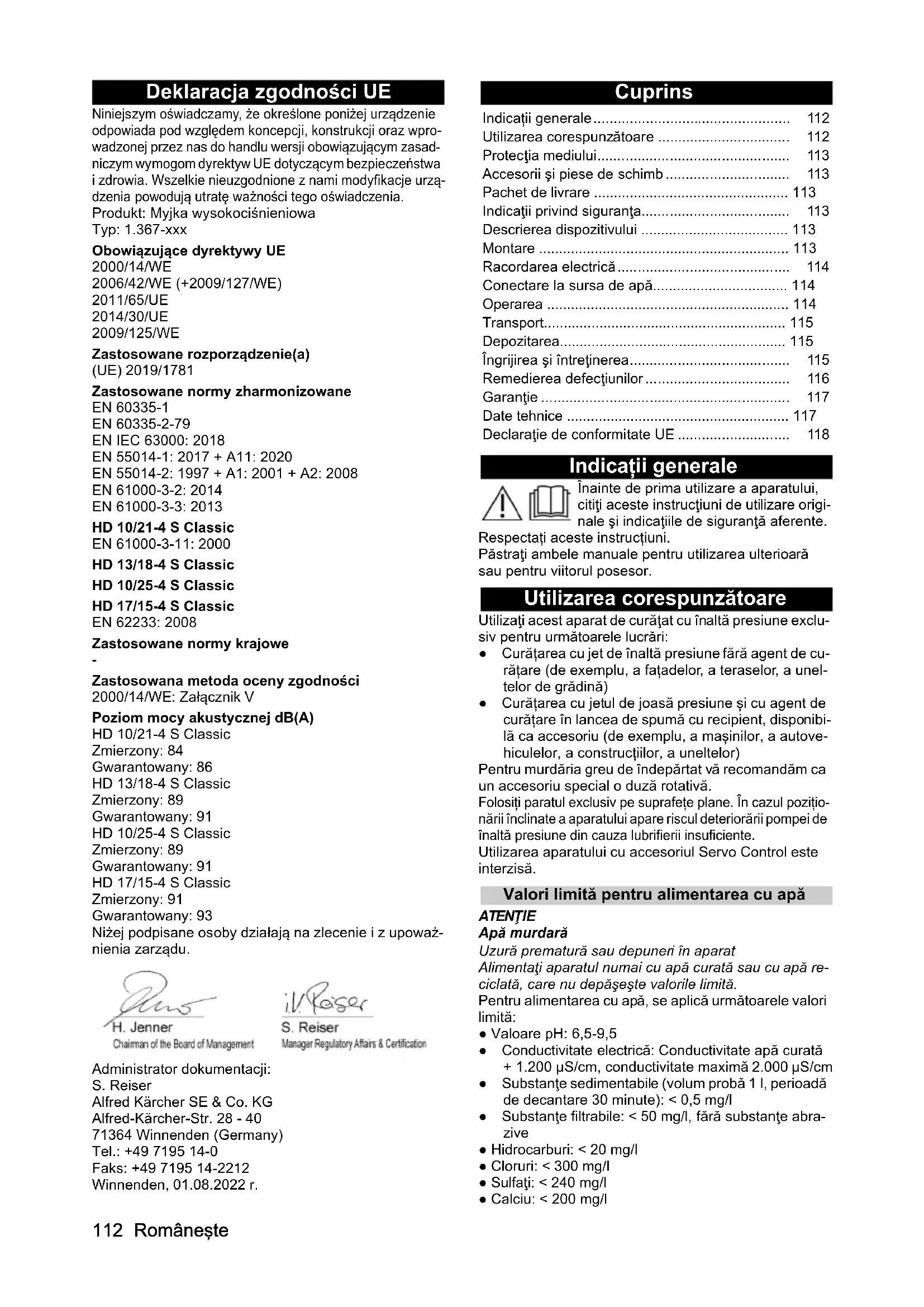

MANUAL DE UTILIZARE HD 17154 S Classic Kärcher

Indicații generale 112

Utilizarea corespunzătoare 112

Protectia mediului.... 113

Accesorii și piese de schimb 113

Pachet de livrare 113

Indicații privind siguranța.... 113

Descrierea dispozitivului 113

Montare 113

Racordarea electrică 114

Conectare la sursa de apă.... 114

Operarea 114

Transport.... 115

Depozitarea.... 115

Îngrijirea și întreținerea.... 115

Remedierea defectiunilor 116

Garantie 117

Date tehnice 117

Declaratie de conformitate UE 118

Indicatii generale

Înainte de prima utilizare a aparatului, citiți aceste instrucțiuni de utilizare originale și indicațiile de siguranță aferente.

Respectati aceste instructiuni.

Păstrați ambele manuale pentru utilizarea ulterioară sau pentru viitorul posesor.

Utilizarea corespunzătoare

Utilizați acest aparat de curățat cu înaltă presiune exclusiv pentru următoarele lucrări:

- Curățarea cu jet de înaltă presiune fără agent de curățare (de exemplu, a fațadelor, a teraselor, a unel-telor de grădină)

- Curățarea cu jetul de joasă presiune și cu agent de curățare în lancea de spumă cu recipient, disponibilă ca accesoriu (de exemplu, a mașinilor, a autovehiculelor, a constructiilor, a uneltelor)

Pentru murdăria greu de îndepărtat vă recomandăm ca un accesoriu special o duză rotativă.

Folosiți paratul exclusiv pe suprafete plane. În cazul poziționării înclinate a aparatului apare riscul deteriorării pompei de înaltă presiune din cauza lubrifierii insuficiente.

Utilizarea aparatului cu accesoriiul Servo Control este interzisă.

Valori limită pentru alimentarea cu apă

ATENTIE

Apă murdară

Uzură prematură sau depuneri în aparat

Alimentați aparatul numai cu apă curată sau cu apă reciclată, care nu depășește valorile limită.

Pentru alimentarea cu apă, se aplică următoarele valori limită:

• Valoare pH: 6,5-9,5
• Conductivitate electrică: Conductivitate apă curată + 1.200 µS/cm, conductivitate maximă 2.000 µS/cm
• Substanțe sedimentabile (volum probă 1 l, perioadă de decantare 30 minute): < 0,5 mg/l
• Substanțe filtrabile: < 50 mg/l, fără substanțe abrazive
• Hidrocarburi: < 20 mg/l
• Cloruri: < 300 mg/l
• Sulfati: < 240 mg/l

• Calciu: < 200 mg/l

• Duritate totală: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• Fier: < 0,5 mg/l
  • Mangan: < 0,05 mg/l
• Cupru: < 2 mg/l
• Clor activ: < 0,3 mg/l
  • Fără mirosuri neplăcute

Protectția mediului

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele în mod ecologic.

Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau al eliminării

necorespunzătoare, pot reprezenta un potențial pericol pentru sănătatea oamenilor și pentru mediul înconjurător. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer.

Observații referitoare la materialele conținute (RE-ACH)

Informații actuale referitoare la materialele conținute pu- teți găsi la adresa: www.kaercher.com/REACH

Accesorii și piese de schimb

Utilizați numai accesorii originale și piese de schimb originale; ele asigură funcționarea în siguranță și fără avari i a aparatului.

Informații despre accesorii și piesele de schimb se găsesc la adresa www.kaercher.com.

Pachet de livrare

La despachetare, verificați dacă conținutul pachetului este complet. Informați imediat distribuitorul dacă lipsesc părți componente sau dacă intervin defectiuni la transport.

Indicații privind siguranța

• Înainte de prima punere în funcțiune a aparatului, citiți neapărat indicațiile de siguranță 5.951-949.0.
• Respectați prevederile naționale referitoare la jetul de lichid.
• Respectați prevederile naționale referitoare la protecția împotriva accidentelor. Jeturile de lichid trebuie verificate cu regularitate. Rezultatul încercării trebuie documentat în scris.
• Nu modificati aparatul sau accesorile.

Simboluri pe aparat

Aparatul nu trebuie conectat direct la rețeaua publică de apă potabilă.

Nu îndreptați jetul de înaltă presiune spre alte persoane, animale, echipamente electrice aflate în funcțiune sau spre aparat. Protejați aparatul de îngheț.

Dispositive de siguranță

⚠PRECAUTIE

Dispositive de siguranță care lipsesc sau care au fost modificate

Dispozitivele de siguranță au drept scop protecția dvs. Nu modificați și nu ignorați niciodată dispozitivele de siguranță.

Dispositivele de siguranță sunt setate și sigilate din fabrică. Setările sunt efectuate numai de serviciul de asistență clienti.

Comutator de presiune

În cadrul eliberării manetei de acționare de pe pistolul de înaltă presiune, comutatorul de presiune oprește pompa de înaltă presiune, iar jetul de înaltă presiune se oprește.

Dacă maneta de acționare este acționată, pompa pornește din nou.

Supapă de preaplin

Când se reduce cantitatea de apă prin reglarea presiunii și a debitului, supapa cu limitator de debit se deschide și o parte din apă curge înapoi către zona de intrare a pompei.

Întrerupător de protectie a motorului

Dacă consumul de curent este prea mare, întrerupătorul de protecție a motorului oprește aparatul.

Descrierea dispozitivului

Prezentarea generală a aparatului

Figura A

① Surub de scurgere a uleiului
2 Afişaj pentru nivelul de ulei
③ Surub de purjare
④ Plăcuță de tip
⑤ Comutatorul aparatului
⑥ Cârlig de furtun, cârlig de cablu
⑦Mâner de împingere
⑧ Piuliță olandeză
⑨ Duză de înaltă presiune
⑩Teava de pulverizare EASY!Lock Classic
⑪ Pistolul de înaltă presiune EASY!LOCK Classic
⑫Blocare de siguranță
⑬Clapetă de blocare
⑭ Furtunul de înaltă presiune EASY!Lock Classic
15 Suport lance
⑯ Compartiment pentru accesorii
17 Reglarea presiunii/cantității
⑱ Racord de înaltă presiune EASY!Lock
⑲Filtru fin
20 Racord de alimentare cu apă

Cod de culori

• Elementele de operare pentru procesul de curățare sunt de culoare galbenă.
• Elementele de operare pentru întreținere și service sunt de culoare gri deschis.

Montare

Fixarea mânerului de împingere

1. Montați mânerul de împingere pe cardul de țeavă. Figura B

① Mâner de împingere
② Cadru teavă

1. Fixați ambele îmbinări cu şuruburi, șaibe și piulite. Figura C

① Surub M8x45
2 Saibă 8
③ Mâner de împingere
④ Piuliță M8, cu autofixare
⑤ Cadru teavă

Montarea dezaerării uleiului

1. Deşurubați șui eliminați dopul. Figura D

①Dop
② Surub de purjare

1. Înşurubați și strângeti şurubul de dezaerare.

ATENTIE

Pericol de deteriorare

Dacă dopul nu este înlocuit cu şurubul de dezaerare înainte de utilizare, apare riscul deteriorării pompei înaltă presiune.

Înlocuirea dopului cu şurubul de dezaerare este obligatorie.

Verificarea nivelului uleiului

1. Aşezati aparatul pe orizontală.
2. Nivelul uleiului trebuie să se afle în mijlocul afișajului pentru nivelul de ulei.
3. Dacă este cazul, deşurubați şurubul de dezaerare și completați uleiul (consultați capitolul „Date tehnice”)

Montarea accesoriiilor

Indicatie

Sistemul EASY!Lock conectează componentele printrun filet rapid cu o singură rotație, în mod rapid și sigur.

1. Introduceti duza de înaltă presiune pe lance.
2. Montați și strângeți manual piulița olandeză (EASY!Lock).
3. Conectați lancea la pistolul de înaltă presiune și strângeti manual (EASY!Lock).
4. Conectați furtunul de înaltă presiune la pistolul de înaltă presiune și racordul de înaltă presiune al aparatului și strângeti-le cu mâna (EASY!Lock).

Racordarea electrică

△PERICOL

Pericol de rănire din cauza electrocutării

Conectați aparatul la rețeaua electrică, utilizând un ștecăr. Este interzisă conectarea neseparabilă la rețeaua electrică. Ștecărul este utilizat pentru deconectarea de la rețea.

Conectați aparatul doar la curent alternativ.

Utilizați un cablu prelungitor cu secțiune transversală suficientă (consultați capitolul „Date tehnice”).

Desfășurați complet cablul prelungitor de pe tamburul de cablu.

1. Desfășurați cablul de rețea și așezati-l pe podea.
2. Introduceți stecărul de rețea în priză.

Conectare la sursa de apă

Racordarea la o conductă de apă

⚠AVERTIZARE

Refluxul apei murdare în rețeaua de apă potabilă

Pericol pentru sănătate

Respectați prevederile furnizorului de apă.

În conformitate cu prevederilor în vigoare, aparatul nu trebuie să funcționeze niciodată fără separator de sistem la rețeaua de apă potabilă. Utilizați un separator de sistem de la firma KÄRCHER sau un separator de sistem, conform EN 12729 tip BA. Apa care curge printr-un separator de sistem este clasificată ca fiind nepotabilă. Separatorul de sistem trebuie conectat întotdeauna la alimentarea cu apă, niciodată direct la racordul de apă de la aparat.

1. Verificați alimentarea cu apă la presiunea de alimentare, temperatura de alimentare și volumul de alimentare (a se vedea capitolul Date tehnice).
2. Conectați séparatorul de sistem și racordul de apă al aparatului cu un furtun de alimentare cu apă (pentru cerințele cu privire la furtunul de alimentare cu apă, a se vedea capitolul Date tehnice).
3. Deschideti conducta de alimentare cu apă.

Aspirarea apei din rezervoare

1. Înşurubați furtunul de aspirație cu filtru pe racordul de apă (pentru numărul de comandă al filtrului, consultați capitolul Date tehnice).
2. Aerisiți aparatul (consultați capitolul Aerisirea aparatului).

Aerisirea aparatului

1. Deşurubați duza de înaltă presiune de pe lance.
2. Lăsați aparatul să funcționeze până când apa nu mai contine bule de aer.
3. Dacă aparatul are probleme de aerisire, lăsați-l să funcționeze 10 secunde și apoi opriți-l. Repetați procesul de mai multe ori.
4. Deconectati aparatul.
5. Înşurubați duza de înaltă presiune pe lance.

Operarea

△PERICOL

Jet de apă de înaltă presiune

Pericol de rănire

Nu fixați niciodată maneta de acționare în poziția acțio-nată.

Înainte de orice lucrare la aparat, împingeți butonul de siguranță de la pistolul de înaltă presiune în față.

Țineți pistolul de înaltă presiune și lancea cu ambele mâini.

⚠AVERTIZARE

Aparat și accesorii defecte, conducte și racorduri defecte

Pericol de rănire

Aparatul poate fi pus în funcțiune numai în stare impecabilă.

Functionarea la înaltă presiune

Indicatie

Aparatul este dotat cu un comutator de presiune. Motorul funcționează numai când pistolul de înaltă presiune este pornit.

1. Miscați comutatorul aparatului în poziția „1”.
2. Deblocați pistolul de înaltă presiune prin împingerea în spate a siguranței.
3. Apăsați trăgaciul pistolului de înaltă presiune.
4. Folosiți regulatorul de presiune/cantitate (+/-) și reglați presiunea de lucru și cantitatea de apă (fără trepte)

Utilizarea cu agent de curățare

▲AVERTIZARE

Manevrarea incorrectă a soluțiilor de curățat

Pericol pentru sănătate

Respectați indicatiile de siguranță de pe soluția de curățat.

ATENTIE

Solutie de curățat inadecvată

Deteriorarea aparatului și a obiectelor de curățat Utilizați numai soluții de curățat aprobate de KĂRCHER.

Respectați recomandările de dozare și indicațiile valabile pentru soluția de curățat.

Pentru protejarea mediului înconjurător, folosiți moderat soluția de curățat.

Indicatie

Soluțiile de curățat KĂRCHER garantează o funcționare fără probleme. Cereți sfaturi de la angajații noștri sau solicitați catalogul nostru sau broșurile informative despre soluții de curățat.

Indicatie

Utilizarea cu agent de curățare implică și folosirea lăncii de spumă cu recipient (opțional).

1. Deşurubați recipientul.

Figura E

① Recipient
②Duză de evacuare
③ Pistol de înaltă presiune
④Furtun de aspirare
⑤ Set de apărători

Adăugare de soluție de curățat: 3=mult, 2=mediu, 1=puțin

1. Introduceti obturatorul dorit în furtunul de aspiratie.
2. Adăugati agent de curătate în rezervor.
3. Înşurubați rezervorul pe duza de spumă.
4. Separati lancea de pistolul de înaltă presiune.
5. Montați lancea de spumă cu recipient la pistolul de înaltă presiune și strângeti manual.
6. Puneti în funcțiune curățitorul cu înaltă presiune.

Metoda de curățare recomandată

1. Pulverizați cu moderatie soluție de curățat pe suprafața uscată și lasați să acționeze (nu să se usuce).
2. Clătiți murdăria dizolvată cu jetul de apă de înaltă presiune.

După utilizarea cu agent de curățare

După utilizare clătiți lancea de spumă cu recipient, pentru a evita depunerile de agent de curătare.

1. Deşurubați recipientul.
2. Vărsați resturile de agent de curățare înapoi în ambalajul de livrare.
3. Umpleți recipientul cu apă curată.
4. Însurubati recipientul pe lancea de spumă cu recipient.
5. Operați lancea de spumă cu recipient timp de aprox. 1 minut pentru a evacua prin clătire resturile de agent de curățare.
6. Goliți recipientul.

Întreruperea funcționării

1. Închideți pistolul de înaltă presiune. Aparatul se deconectează.
2. Împingeți butonul de siguranță în față. Pistolul de înaltă presiune este asigurat.

Continuarea funcționării

1. Împingeți butonul de siguranță în spate. Pistolul de înaltă presiune este deblocat.
2. Deschideți pistolul de înaltă presiune. Aparatul se conectează.

Finalizarea utilizării

1. Închideți alimentarea cu apă.
2. Deschideti pistolul de înaltă presiune.
3. Mișcați comutatorul aparatului în poziția „I/ON” (Pornit) și lăsați aparatul să funcționeze timp de 5 - 10 secunde.
4. Închideți pistolul de înaltă presiune.
5. Aduceți comutatorul aparatului în poziția „0/OFF”.
6. Scoateți stecărul din priză având mâinile uscate.
7. Îndepărtați admisia de apă.
8. Acționați pistolul de înaltă presiune până la depresurizarea aparatului.
9. Împingeti siguranța înainte.

Pistolul de înaltă presiune este securizat.

Transport

△PRECAUTIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare

În cadrul transportului și al depozitării, țineți cont de gre-utatea aparatului.

• Transportați aparatul în vehicule: Asigurați aparatul contra derapării și răsturnării conform normelor în vigoare.
• Transportarea aparatului pe distanțe mari: Glisați sau trageti aparatul folosind mânerul de împingere.

Depozitarea

⚠PRECAUTIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare

În cadrul transportului și al depozitării, țineți cont de gre-utatea aparatului.

Depozitați aparatul doar în spații interioare.

Depozitarea aparatului

1. Asezați țeava de pulverizare cu pistolul de înaltă presiune pe ambele suporturi pentru țeava de pulverizare.
2. Înfășurați cablul de rețea pe cârligul de cablu.
3. Înfășurați furtunul de înaltă presiune pe cârligul de furtun.

Protectia impotriva inghețului

ATENTIE

Inghet

Deteriorarea aparatului din cauza apei înghețate Goliți complet aparatul de apă.

Depozitati aparatul într-un loc ferit de înghet.

Dacă nu se poate asigura o depozitare astfel încât aparatul să fie ferit de înghet:

1. Evacuați apa.
2. Pompati prin aparat antigel disponibil în comerț.

Indicatie

Folosiți un antigel pentru autoturisme pe bază de glicoli, disponibil în comerț. Respectați instrucțiunile de manipulare ale producătorului antigelului.
3. Lăsați aparatul să funcționeze maxim 1 minut până când pompa și conductele sunt goale.

Îngrijirea și întreținerea

△PERICOL

Aparat pornit neintentionat

Pericol de rănire, pericol de electrocutare Înaintea tuturor lucrărilor la aparat, opriți aparatul și scoateți stecărul din priză.

Indicatie

Uleiul rezidual poate fi eliminat ca deșeu doar de centrele de colectare prevăzute în acest scop. Vă rugăm să predați acolo uleiul rezidual generat. Contaminarea mediului cu ulei rezidual reprezintă o infracțiune.

Inspectia de siguranță / contractul de întreținere

Puteți încheia cu distribuitorul dvs. un contract de întreținere sau puteți stabili inspecții de siguranță periodice. Nu ezitați să cereți sfaturi.

Intervalele de întreținere Înainte de fiecare utilizare

• Verificați dacă cablul de rețea este deteriorat. Un cablu deteriorat trebuie să fie înlocuit imediat la un serviciu de asistență clienti autorizat sau de către un electrician.
• Verificați furtunul de înaltă presiune cu privire la deteriorări. Înlocuiti imediat furtunul de înaltă presiune deteriorat.
• Verificați etanșeitatea aparatului. Se admite un număr de 3 picături de apă pe minut. Dacă apare o neetanșeitate mai mare, luați legătura cu un serviciu de asistență clienti.

Săptămânal

- Verificați nivelul de ulei. În cazul uleiului lăptos (apă în ulei), contactați imediat Serviciul Clienti.

- Curățați filtrul fin. Figura F

① Carcasă filtru

② Filtru fin

③ Stut de racordare

④ Piuliță olandeză

a D e şurubați piulița olandeză.
b Scoateți ștuțul de racordare.
c Scoateți filtrul fin din carcasa de filtru.
d Clătiți filtrul fin cu apă curată sau suflați-l cu aer comprimat.
e Introduceti filtrul fin în carcasa de filtru.
f Montati stuțul de racordare.
g Înşurubați piulița olandeză și strângeți manual.

La fiecare 500 de ore de functionare, minim anual

• Solicitați întreținerea aparatului prin intermediul serviciului de asistență clienti.
• Schimbați uleiul din pompa de înaltă presiune.

Figura G

① Surub de purjare

② Afişaj pentru nivelul de ulei

③ Surub de scurgere a uleiului

a Deşurubați şurubul de scurgere a uleiului.
b Evacuați uleiul într-un recipient de colectare.
c Înşurubați și strângeti şurubul de purjare a uleiului.
d D e şurubați şurubul de dezaerare.
e Completați încet cu ulei nou, pentru a facilita ieșirea bulelor de aer. Pentru cantitatea și tipurile de ulei, consultați capitolul „Date tehnice”.
f Montați înapoi şurubul de dezaerare.

Remedierea defectiunilor

△PERICOL

Aparat pornit, nesupravegheat, atingerea pieselor sub tensiune

Pericol de rănire, electrocutare Înaintea lucrărilor la aparat, opriți aparatul.

Scoateți stecărul.

Solicitați efectuarea tuturor verificărilor și lucrărilor la piese electrice de către personal de specialitate.

În cazul unor defectiuni care nu sunt specificate în acest capitol, apelați la un serviciu de asistență clienti autorizat.

Aparatul nu porneşte

1. Verificati cablul de retea cu privire la deteriorare.
2. Verificati tensiunea de retea.

3. Dacă aparatul este supraîncălzit:
   a Aduceți comutatorul aparatului în poziția „0/OFF”.
   b Lăsați aparatul să se răcească timp de minim 15 minute.
   c Aduceți comutatorul aparatului în poziția „I/ON”.

4. În cazul unei defectiuni electrice, luați legătura cu un serviciu de asistență clienti autorizat.

Aparatul nu ajunge la presiunea dorită

1. Asigurați-vă de mărimea corespunzătoare a duzei de înaltă presiune (consultați capitolul „Date tehnicce”).
2. Curățați sau înlocuiti duza.
3. Dezaerați aparatul (consultați capitolul „Dezaerarea racordului de apă/aparatului”).
4. Curățați și, dacă este cazul, înlocuiți filtrul fin (consultați capitolul „Îngrijire și întreținere/ săptămânal”).
5. Verificați debitul de apă (pentru cantitatea necesară consultați capitolul „Date tehnice”).
6. Dacă este nevoie, luați legătura cu serviciul de asistență clienti autorizat.

Cantitatea de apă este prea mică

1. În cazul utilizării unui furtun de înaltă presiune lung sau a unui furtun de înaltă presiune cu secțiune transversală mică, montați o duză de înaltă presiune mai mare pe țeava de pulverizare.

Pompa nu este etanşă.

Se admite un număr de 3 picături de apă scurse pe minut.

- Dacă apare o neetanșeitate mai mare, aparatul trebuie verificat la serviciul de asistență clienti.

Zgomote batante la pompă

1. Verificați debitul de apă (pentru cantitatea necesară consultați capitolul „Date tehnice”).
2. Dezaerați aparatul (consultați capitolul „Dezaerarea racordului de apă/aparatului”).
3. Curățați și, dacă este cazul, înlocuiți filtrul fin (consultați capitolul „Îngrijire și întreținere/ săptămânal”).
4. Dacă este nevoie, luați legătura cu serviciul de asistență clienti autorizat.

Concentrația de agent de curățare este prea mică

1. Verificați dacă lancea de spumă cu recipient folosită corespunde debitului aparatului.
2. Completați cantitatea din recipientul lăncii de spumă cu recipient.
3. Montați un obturator mai mare pe furtunul de aspiratie.

4. Verificați dacă sunt depuneri de agent de curățare în furtunul de aspirație și în duza de spumă cu recipi-ent. Folosiți apă călduță pentru îndepărtarea depunerilor.

5. Dacă este cazul, contactați Serviciul Clienti.

Cantitatea de spumă formată este prea mică

1. Verificați dacă lancea de spumă cu recipient folosită corespunde debitului aparatului.
2. Verificați dacă sunt depuneri de agent de curățare în furtunul de aspirație și în lancea de spumă cu recipient. Folosiți apă călduță pentru îndepărtarea depunerilor.
3. Dacă este nevoie, luați legătura cu serviciul de asistență clienti autorizat.

Garantie

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defecțiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentăți-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

(Pentru adresă, consultați pagina din spate)

Date tehnice

				HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S
Varianta specifică tării
Tară EU EU EU EU
Conexiune electrică
Tensiune		V		400
Fază ~	3	3	3
Frecvență Hz 50 50 50 50
Impedanță de rețea maximă admisă		Ω	-	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Putere de conectare		kW	8,0	8,8	8,8	9,0
Grad de protecție			IPX5	IPX5	IPX5	IPX5
Siguranță de rețea (lent, Char. C)		A	16	16	16	16
Cablu prelungitor 10 m		mm2	2,5 2,5 2,5 2,5
Cablu prelungitor 30 m		mm2	4	4	4	4
Conectare la sursa de apă
Presiune de alimentare (max.)		MPa	1	1	1	1
Temperatură de alimentare (max.)		°C	60	60	60	60
Cantitate alimentată (min.)		l/min	20	20	25	31,6
Înălțime de aspirare (max.)		m	0,5	0,5	0,5	0,5
Lungime minimă a furtunului de alimentare cu apă		m	7,5	7,5	7,5 7,5
Diametru minim al furtunului de alimentare cu apă		in	1	1	1	1
Număr de comandă al filtrului de aspirare			4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Date privind puterea aparatului
Dimensiune duză la duza standard			050	045	075	105
Presiune de funcționare a apei cu duză standard		MPa	21	25	18	15
Suprapresiune de funcționare (max.)		MPa	27	31	24	21
Debit de pompare, apă		l/min	16,7	16,7	21,67	28,33
Fortă de recul a pistolului de înaltă presiune		N	57	63	69	85
Dimensiuni și greutăți
Greutate tipică în timpul funcționării		kg	60	67	67	73
Lungime		mm	720 720 720 720
Lățime		mm	637	637	637	637
Înălțime		mm	1080	1080	1080	1080
Cantitate de ulei		l	0,65	0,65	0,65	1,2
Tip de ulei		Tip	15W40	15W40	15W40	15W40
Valori calculate conform EN 60335-2-79
Valoarea vibrațiilor mână-braț		m/s2	2,8 3,7 2,9 3,0
Incertitudine K		m/s2	0,8 0,9 0,8 0,8
Nivel de zgomot LpA		dB(A)	69	74	74	76
Incertitudine KpA		dB(A)	3	3	3	3
Nivel de putere acustică LWA + Incertitudine KWA		dB(A)	86	91	91	93

Motivul exceptiei conform Regulamentului (UE) 2019/1781 anexa I sectiunea 2 punctul (12): j)
Sub rezerva modificărilor tehnice.

Declaratie de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Aparat de curățat cu înaltă presiune

Tip: 1.367-xxx

Standarde naționale aplicate

Procedura de evaluare a conformității

2000/14/UE: Anexa V

Nivel de putere acustică dB(A)

HD 10/21-4 S Classic

Măsurat: 84

Garantat: 86

HD 13/18-4 S Classic

Măsurat: 89

Garantat: 91

HD 10/25-4 S Classic

Măsurat: 89

Garantat: 91

HD 17/15-4 S Classic

Măsurat: 91

Garantat: 93

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

Însărcinat cu elaborarea documentației:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
