Tip de produs	Încărcător de baterii plumb-acid 12 V
Marcă	PowerPlus
Model	POWX4203
Tensiune rețea	220-240 V ~50 Hz
Putere nominală max.	70 W
Tensiune de ieșire nominală	12 V CC
Curent de ieșire nominal	4 A
Curent max. funcție alimentare	3 A
Program de recondiționare	15,3 V CC / 1,5 A
Temperatură ambientală de funcționare	-20 °C până la +40 °C
Capacitate baterie (STD/AGM/Iarnă)	3-120 Ah
Capacitate baterie (încărcare de întreținere)	3-32 Ah
Tipuri de baterii compatibile	Plumb-acid (umede, Ca/Ca, EFB), GEL, AGM
Programe de încărcare	STD 12V, AGM 12V, Iarnă, Încărcare de întreținere 12V M, Recondiționare, Alimentare
Caracteristici de siguranță	Protecție inversare polaritate, scurtcircuit, baterie defectă; izolație dublă (clasa II)
Nivel sonor	Nu se măsoară (fără piese mobile)
Alimentare electrică	Rețea cu cablu de alimentare
Întreținere	Nu expuneți la apă, nu deschideți, înlocuiți cablul defect imediat
Utilizare	Doar în interior, portabil

Întrebări frecvente - POWX4203 PowerPlus

Ce tipuri de baterii pot încărca cu POWX4203?

Încărcătorul POWX4203 este conceput pentru baterii plumb-acid 12 V, inclusiv baterii umede, Ca/Ca, EFB, GEL și AGM. Nu este potrivit pentru baterii litiu.

Cum calculez timpul de încărcare?

Timpul de încărcare depinde de starea bateriei. Pentru o încărcare la 80%, utilizați formula: capacitatea bateriei în Ah împărțită la curentul de încărcare. Curentul de încărcare trebuie să fie între 1/10 și 1/6 din capacitate.

Ce fac dacă ecranul afișează 'BAt'?

Mesajul 'BAt' indică faptul că tensiunea bateriei este mai mică de 3,5 V sau mai mare de 15 V, sau că bateria este defectă. Verificați bateria și înlocuiți-o dacă este necesar.

Pot utiliza încărcătorul pe timp rece?

Da, încărcătorul dispune de un mod Iarnă specific pentru temperaturi ambientale de -20 °C până la +5 °C, adaptat bateriilor plumb-acid standard.

Cum funcționează programul RECOND?

Programul RECOND (recondiționare) utilizează o tensiune mai mare (15,3 V) pentru a restaura capacitatea bateriilor plumb-acid complet descărcate. Nu-l utilizați pe baterii AGM sau GEL și supravegheați procesul la fiecare 30 de minute.

Pot lăsa încărcătorul conectat permanent?

Da, încărcătorul trece automat în modul încărcare de întreținere odată ce bateria este plină, menținând capacitatea între 95 și 100%. Cu toate acestea, nu lăsați nesupravegheat pentru perioade lungi.

Ce înseamnă clipirea simbolului 'G'?

Simbolul 'G' clipește în caz de eroare: polaritate inversată, scurtcircuit, baterie defectă sau tensiune în afara intervalului. Verificați conexiunile și bateria.

Este încărcătorul protejat împotriva inversării polarității?

Da, încărcătorul este protejat împotriva inversării polarității, cu excepția utilizării funcției SUPPLY. În acest mod, verificați întotdeauna polaritatea înainte de conectare.

Care este puterea maximă a funcției de alimentare?

Funcția SUPPLY furnizează o tensiune de 12 V CC cu un curent maxim de 3 A. Este utilă pentru a înlocui o baterie sau a alimenta dispozitive de 12 V.

Cum întrețin încărcătorul?

Păstrați încărcătorul uscat, nu-l deschideți și înlocuiți imediat orice cablu de alimentare deteriorat. Deconectați-l de la baterie atunci când nu este utilizat.

MANUAL DE UTILIZARE POWX4203 PowerPlus

1 UTILIZARE PREVĂZUTĂ 2
2 DESCRIERE (FIG. A)....2
3 CONTINUTUL PACHETULUI 2
4 SIMBOLURI....2
5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATUL ELECTRIC....3
5.1 Zona de lucru....3
5.2 Siguranța electrică....3
5.3 Siguranța personală ....3
5.4 Folosirea și întreținerea aparatului electric ....4
5.5 Service....4
6 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ ....5
6.1 Încărcătoare....5
7 MOD DE UTILIZARE....5
7.1 Optiuni de încărcare....5
7.2 Încărcarea automată....5
7.3 Explicarea simbolurilor (Fig. 1)....5
7.4 Reglajele de încărcare....6
7.4.1 Programe standard de încărcare....6
7.4.2 Programe speciale de încărcare 6
7.4.3 Functia suplimentară 7
7.5 Încărcarea bateriei....7
7.6 Calculul timpului de încărcare (Fig. 2)....8
7.7 Indicatorul de defectiuni (G) 8
7.8 Finalizarea încărcării bateriei....8
8 DATE TEHNICE 9
9 MEDIU 9
10 DECLARATIA DE CONFORMITATE ....10

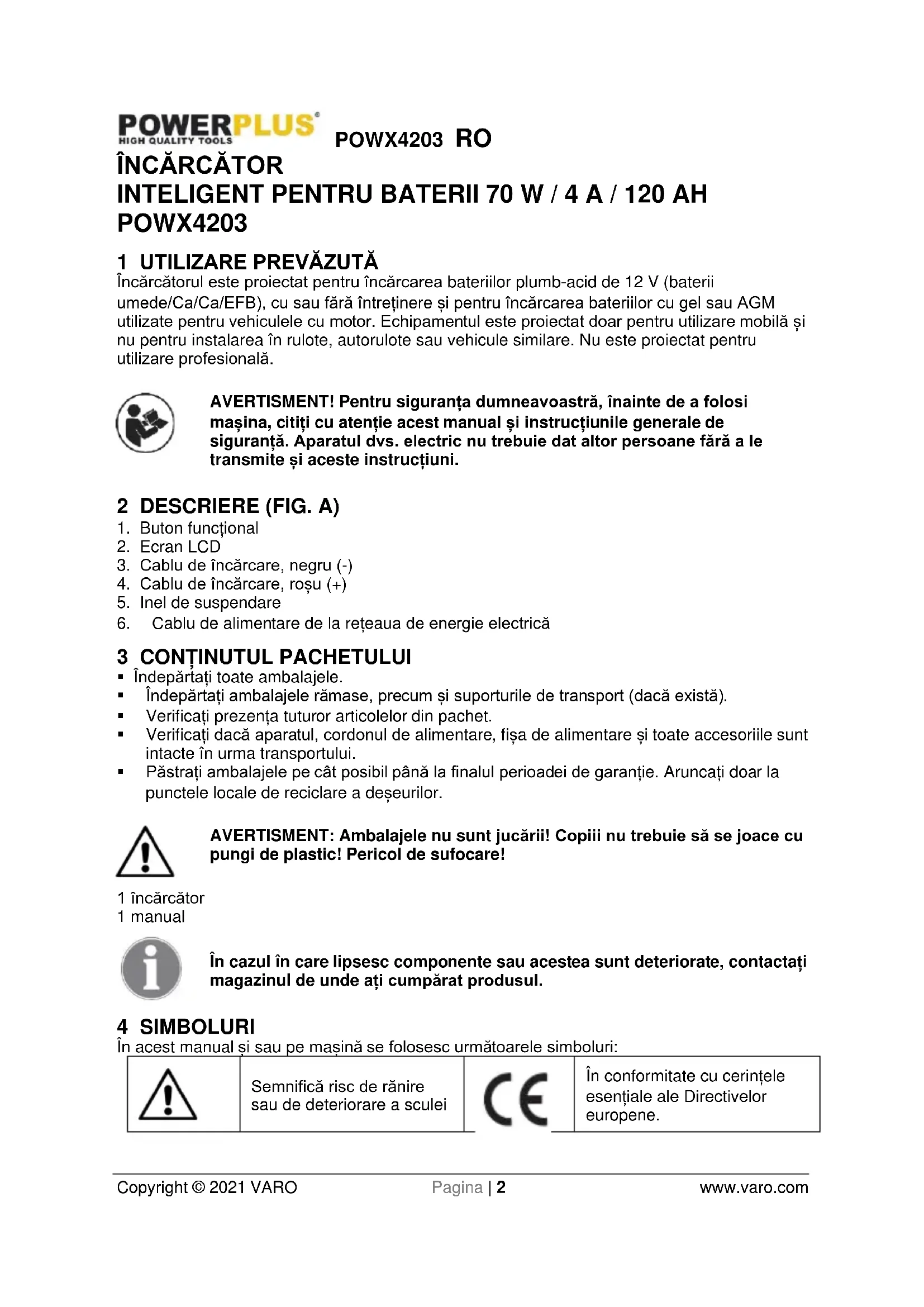

ÎNCĂRCĂTOR

INTELIGENT PENTRU BATERII 70 W / 4 A / 120 AH POWX4203

1 UTILIZARE PREVĂZUTĂ

Încărcătorul este proiectat pentru încărcarea bateriilor plumb-acid de 12 V (baterii umede/Ca/Ca/EFB), cu sau fără întreținere și pentru încărcarea bateriilor cu gel sau AGM utilizate pentru vehiculele cu motor. Echipamentul este proiectat doar pentru utilizare mobilă și nu pentru instalarea în rulote, autorulote sau vehicule similare. Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, înainte de a folosi mașina, citiți cu atenție acest manual și instrucțiunile generale de siguranță. Aparatul dvs. electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. A)

1. Buton functional
2. Ecran LCD
3. Cablu de încărcare, negru (-)
4. Cablu de încărcare, roşu (+)
5. Inel de suspendare
6. Cablu de alimentare de la rețeaua de energie electrică

3 CONTINUTUL PACHETULUI

• Îndepărtați toate ambalajele.
• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
  ■ Verificați prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!

1 încărcător
1 manual

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual și sau pe mașină se folosesc următoarele simboluri:

	Semnifică risc de rănire sau de deteriorare a sculei		În conformitate cu cerințele esențiale ale Directivelor europene.
	Citiți manualul înainte de utilizare.		Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare (numai pentru încărcător).
	Utilizați acumulatorul și încărcătorul numai în incinte închise.

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATUL ELECTRIC

Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și/sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul „aparat electric” folosit în cadrul avertismentelor de siguranță se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

5.1 Zona de lucru

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.
• Nu utilizati aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

• Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.
• Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.
• Evitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.
• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.
• Nu deteriorați cablul. Nu folositi niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare mortală.
• Când aparatul electric funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.
• Dacă trebuie folosit aparatul electric în medii umede, folosiți un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor polar reduce riscul de electrocutare mortală.

5.3 Siguranța personală

- Aveți grijă la ce lucrați și folositi-vă simțul practic atunci când lucrați cu aparatul electric. Nu folositi un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.

POWX4203 RO

• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protectiile auditive, reduce rănirile.
• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a băga aparatul în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în pozitia de pornire favorizează accidentele.
• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsate prinse de o piesă rotativă a aparatului electric poate la rănirea dumneavoastră.
• Nu vă întindeți. Trebuie să aveți permanent sprijin și echilibru. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.
• Imbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în miscare.
• Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Folositi în aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.
• Nu folosiți aparatul electric dacă întrerupătorul nu îl pornește sau oprește. Orice aparat cu întrerupător stricat este periculos și trebuie reparat.
• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul electric. Astfel de măsuri preventive reduc riscul de a porni accidental aparatul electric.
• Depozitați aparatul oprit departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele electrice sunt potential periculoase dacă sunt folosite de persoane neinstruite.
• Întreținere. Verificați alinierea și conectarea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului electric. Dacă este deteriorat, reparați aparatul înainte de a-l folosi. Multe accidente sunt cauzate de folosirea de aparate electrice prost întretinute.
• Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascuțite, fac mai greu priză și sunt mai usor de controlat.
• Folosiți aparatul electric, accesoriiile și sculele așchietoare etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Folosirea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații potențial periculoase.

5.5 Service

- Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranța în funcționare a aparatului.

6 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ

6.1 Încărcătoare

• Nu încercati încărcarea bateriilor nere încărcabile.
• Înlocuiti imediat cablurile defecte.
• Feriți încărcătorul de apă.
• Nu deschideti încărcătorul.
• Nu testați încărcătorul.
  Încărcătorul este destinat numai utilizării în interior.
• Echipamentul nu trebuie utilizat pentru încărcarea bateriilor reîncărcabile litiu-fier-fosfat sau a altor baterii cu litiu reîncărcabile.

7 MOD DE UTILIZARE

Înainte de conectarea echipamentului la sursa de alimentare, verificați dacă datele de pe eticheta cu specificații tehnice corespund cu tensiunea de alimentare.

AVERTISMENT: nu încărcați baterii înghețate.

7.1 Optiuni de încărcare

• Programul de încărcare 12 V M este potrivit pentru încărcarea de menținere și încărcarea bateriilor de capacități reduse.
• Functia SUPPLY permite dispozitivului utilizarea ca sursă de alimentare tampon, de ex. în timpul înlocuirii unei baterii sau pentru funcționarea consumatorilor de 12 V c.c. (respectați consumul maxim de putere).
• Programul RECOND este prevăzut doar pentru reconditionarea bateriilor plumb-acid (nu a celor AGM sau cu GEL) care au fost descărcate complet. Utilizați acest program doar o perioadă scurtă de timp și sub supraveghere.

7.2 Încărcarea automată

Încărcătorul este automat, controlat de microprocesor, fiind potrivit în special pentru încărcarea bateriilor fără întreținere, pentru încărcarea pe termen lung și încărcarea de întreținere a bateriilor care nu sunt utilizate constant, de exemplu pentru mașinile clasice, vehiculele recreaționale, tractoarele de tuns iarba și altele similare. Microprocesorul integrat permite încărcarea în mai multe etape. Etapa finală de încărcare, încărcarea de întreținere, păstrează capacitatea bateriei la 95-100%, prin urmare menține permanent bateria încărcată complet. Operațiunea de încărcare nu trebuie monitorizată. Totuși, nu lăsați bateria nesupravegheată dacă o încărcați pe o perioadă mai lungă de timp, pentru a o putea deconecta de la rețeaua electrică în eventualitatea defectării încărcătorului.

7.3 Explicarea simbolurilor (Fig. 1)

• A Încărcarea unei baterii de 12 V (baterie plumb-acid, baterie AGM sau baterie GEL).
  ■ B Încărcarea unei baterii AGM de 12 V.
• C Încărcarea unei baterii de 12 V (baterie plumb-acid, baterie AGM sau baterie GEL) în modul iarnă, la o temperatură ambiantă între – 20 °C și +5 °C.
  D Încărcarea unei baterii de 12 V (baterie plumb-acid, baterie AGM sau baterie GEL) în modul de întreținere a încărcării.
• E Tensiune de încărcare, în volți, baterie defectă (BAt) / complet încărcată (FUL) / conectată cu polaritate inversă sau scurtcircuitată la cleme (Err)
• F Restabilirea capacității de încărcare a bateriilor plumb-acid descărcate, la o tensiune mai mare de încărcare
  G Clemele sunt cuplate necorespunzător (polaritate inversă) sau există un scurtcircuit
  ■ H Sursă de alimentare, de ex. la înlocuirea unei baterii
• K Stare procentuală a încărcării bateriei (1 increment = 25%) și evoluția încărcării (increment aprins = bateria a ajuns la nivelul de încărcare indicat; increment al simbolului

POWX4203 RO

bateriei clipește = bateria este în curs de încărcare către următorul nivel de încărcare; toate incrementele sunt aprinse = bateria este încărcată complet).

7.4 Reglajele de încărcare

• Apăsați butonul „Mod” (1) pentru a comuta între diversele programe. Simbolul programului aferent va apărea pe afișaj. Bateriile vor fi încărcate utilizând programul afișat.
• Pentru a accesa programul RECOND, apăsați butonul „Mod” timp de 5 secunde.
• Pentru a reveni la programul 12 V STD din programul RECOND sau din funcția SUPPLY, se poate apăsa, de asemenea, butonul „Mod” timp de 5 secunde.
• Dacă tensiunea bateriei este sub 3,5 V sau peste 15 V, bateria fie nu este potrivită pentru încărcare, fie este defectă. Pe afisajul LCD va apărea mesajul „BAt”. Simbolul „G” va începe să clipească. Este, de asemenea, posibil ca alte erori sau defecțiuni ale bateriei să însemne că bateria nu poate fi încărcată.
• Dacă există un scurtcircuit între bornele de încărcare în timp ce este activată funcția SUPPLY, pe ecranul LCD va apărea mesajul „Lo V”. Simbolul „G” va începe să clipească.
• După deconectarea încărcătorului de la priza de rețea, va fi salvat cel mai recent program de încărcare care a fost utilizat (în afară de RECOND și SUPPLY) și va fi programul implicit pentru următoarea utilizare a încărcătorului.
• Atunci când clemele încărcătorului sunt conectate la baterie, încărcătorul consumă o cantitate foarte mică de energie din baterie și ecranul LCD se aprinde pentru scurt timp. Aceste lucruri nu sunt defectiuni.

7.4.1 Programe standard de încărcare

• 12 V STD (A): Program de încărcare pentru bateriile plumb-acid (baterii umede, Ca/Ca, EFB) și bateriile cu gel. La prima utilizare a încărcătorului, pe afişaj va apărea mesajul 12 V STD.
• 12 V AGM (B): Program de încărcare pentru bateriile AGM Apăsați butonul „Mod” pentru a comuta între programele de încărcare 12 V STD și 12 V AGM.

7.4.2 Programe speciale de încărcare

• Iarnă (C): Programul de încărcare pentru condiții de vreme rece (temperatură ambiantă între -20 °C și +5 °C) pentru bateriile normale plumb-acid (baterii umede, Ca/Ca). Apăsați butonul „Mod” pentru a comuta între programul de încărcare 12 V AGM și programul „larnă”.
  12 V M (D): Program de încărcare pentru baterii cu capacități reduse și pentru încărcarea de menținere, pentru toate bateriile enumerate anterior. Apăsați butonul „Mod” pentru a comuta între programul de încărcare „larnă” și programul de încărcare „12 M”.
• RECOND (F): Program de încărcare cu tensiune de încărcare mai mare la un capăt și curent constant de încărcare, utilizat doar pentru restabilirea capacității de încărcare a bateriilor plumb-acid care au fost descărcate complet. Procesul RECOND trebuie verificat la fiecare jumătate de oră și nu trebuie să depășească niciodată 4 ore. Consultați instrucțiunile furnizate de producătorul bateriei. Pentru a accesa acest program, apăsați butonul „Mod” timp de 5 secunde. Pentru a reveni la programul 12 V STD din programul RECOND sau din funcția SUPPLY, se poate apăsa, de asemenea, butonul „Mod” timp de 5 secunde.

AVERTISMENT: încărcarea generează gaz exploziv - pericol de explozie! Asigurați o ventilație corespunzătoare.

Utilizați programul RECOND doar pentru bateriile plumb-acid și doar conform descrierii de mai jos. Aveți grijă să evitați deversarea acidului din baterie. Acidul din baterie este o substanță corozivă. Citiți și respectați informațiile privind siguranța. Nu utilizați niciodată la o baterie

POWX4203 RO

etanşată (baterie VRLA, cum ar fi bateriile AGM sau GEL) Consultați instrucțiunile furnizate de producătorul bateriei. Utilizați doar pentru baterii nesprijinite și care au fost îndepărtate din autovehicule, nu la cele montate în autovehicule și conectate la sistemul electric al acestora. Tensiunea de încărcare mai ridicată poate avaria sistemul electric. Consultați și respectați instrucțiunile din manualul de utilizare al autovehiculului și/sau contactați fabricantul autovehiculului.

i. Conectați încărcătorul la o baterie plumb-acid conform descrierii din sectiunea 7.5 și verificați procesul de încărcare la fiecare jumătate de oră.

ii. După cel mai devreme 4 ore sau imediat ce bateria începe să formeze în mod clar gaze (fierbere), deconectați încărcătorul conform descrierii din sectiunea 7.5.

iii. Dacă este posibil, verificați nivelul de acid și, dacă este posibil, completați celulele bateriei, dacă este necesar, doar cu apă distilată. Nivelul de acid trebuie să fie, în mod ideal, între nivelurile marcate cu max. și min. și trebuie să fie identice la toate celulele. Dacă sunt prevăzute, înșurubați strâns la locul lor capacele de baterie.

7.4.3 Functia suplimentară

- SUPPLY (H): Pentru alimentarea cu tensiunea de 12 V c.c., de ex. la înlocuirea unei baterii sau pentru punerea în funcțiune a consumatorilor de 12 V c.c. Apăsați butonul „Mod” pentru a comuta între funcția RECOND și funcția SUPPLY.

AVERTISMENT: Nu va fi disponibilă protecția la inversarea polarității. Dacă se inversează polaritatea, există pericolul de avariere a încărcătorului și a sursei de alimentare a bateriei / a celei de pe autovehicul sau a consumatorului conectat. Este obligatoriu să verificați să fie corectă polaritatea atunci când faceți conectarea. Respectați nivelul maxim de consum de putere al consumatorului.

NOTĂ: Tensiunea continuă furnizată (indicată pe afișaj) depinde de sarcină, fără sarcină, este de aproximativ 14,5 V. Această funcție se poate utiliza pentru consumatorii alimentați de la priza de brichetă auto a autovehiculului. Consultați și respectați informațiile din manualul de utilizare a consumatorului alimentat la 12 V.

7.5 Încărcarea bateriei

• Desprindeti sau scoateți capacele bateriei (dacă au fost prevăzute).
• Verificați nivelul de acid din baterie. Dacă este necesar, completați nivelul de lichid din baterie cu apă distilată (dacă este posibil). Acidul din baterie este o substanță corozivă. Curățați stropii de acid prin clătire temeinică cu apă din abundență și solicitați asistență medicală, dacă este necesar.
• Mai întâi cuplați cablul roșu de încărcare la borna pozitivă a bateriei.
• Apoi conectați cablul negru de încărcare la caroseria vehiculului, la depărtare de baterie și de conducta de combustibil.
• Avertisment! În condiții normale, borna negativă a bateriei este cuplată la caroserie și procedați conform indicațiilor de mai sus. În situații exceptionale, este posibil ca borna pozitivă a bateriei să fie conectată la caroserie (împământare pozitivă). În acest caz, cuplați cablul negru al încărcătorului la borna negativă a bateriei. Apoi cuplați cablul roșu al încărcătorului la caroseria vehiculului, la depărtare de baterie și de conducta de combustibil.

POWX4203 RO

• După conectarea bateriei la încărcător, puteți conecta încărcătorul la rețeaua electrică. Acum puteți modifica setările (vezi 7.4).
• Important! Încărcarea poate genera gaz exploziv periculos, prin urmare trebuie evitată formarea de scântei și de flăcări periculoase în timpul încărcării bateriei. Pericol de explozie! Este esential să aerisiti bine încăperile.
• Atunci când pe afișaj apare mesajul „Full” și sunt aprinse toate incrementele (K), încărcarea s-a terminat. Încărcătorul menține bateria la 95% - 100% nivel de energie utilizând încărcarea pulsatilă. Dacă încărcătorul indică acest lucru după doar câteva minute, acest lucru indică o capacitate redusă a bateriei. Bateria trebuie înlocuită.

7.6 Calculul timpului de încărcare (Fig. 2)

Timpul de încărcare depinde de starea încărcării bateriei. Dacă bateria este descărcată complet, timpul de încărcare până la aproximativ 80% poate fi calculat cu formula:

Timpul de încărcare/ore = bateriei în AhAmp. (current de încărcare)

Curentul de încărcare trebuie să fie între 1/10 și 1/6 din capacitatea bateriei.

7.7 Indicatorul de defectiuni (G)

Indicatorul de defectiuni va clipi n următoarele situații:

- Dacă tensiunea bateriei este sub 3,5 V sau peste 15 V. Bateria fie nu este potrivită pentru încărcare, fie este defectă. Este, de asemenea, posibil ca alte erori sau defectiuni ale bateriei să însemne că bateria nu poate fi încărcată.

- În cazul în care clemele cablurilor sunt cuplate la bornele bateriei cu polaritate greșită. Protecția împotriva inversării polarității asigură bateria și încărcătorul împotriva deteriorării. Deconectați încărcătorul de la baterie și reluăți de la început procesul de încărcare. ATENTIE! În cazul utilizării programului SUPPLY, protecția împotriva inversării polilor nu este disponibilă.

- Dacă apare un scurtcircuit între cele două cleme ale cablurilor (părțile metalice ale clemelor intră în contact între ele). Protecția împotriva scurtcircuitării asigură bateria și încărcătorul împotriva deteriorării.

7.8 Finalizarea încărcării bateriei

■ Scoateti fisa din priza de alimentare cu energie electrică.
■ Mai întâi deconectati cablul negru de încărcare de la caroserie.
- Apoi deconectati cablul rosu de încărcare la borna pozitivă a bateriei.
- Important! În cazul împământării pozitive, mai întâi deconectați cablul roșu de încărcare de la caroserie, apoi cablul negru de încărcare de la baterie.
Însurubati sau împingeti la locul lor capacele bateriei (dacă au fost prevăzute).
- Important! Dacă scoateți ștecărul de rețea electrică dar cablurile de încărcare rămân conectate la baterie, încărcătorul va consuma o cantitate mică de electricitate din baterie. Prin urmare, recomandăm scoaterea completă a încărcătorului de la baterie atunci când nu îl utilizati.

8 DATE TEHNICE

Vârf	POWX4203
Tensiunea rețelei	220-240 V ~ 50 Hz
Putere nominală maximă	70 W
Tensiune nominală de ieșire	12 V c.c.
Curent nominal de ieșire	4 A
Curent maxim de ieșire al funcției SUPPLY	3 A
Program de încărcare RECOND	15,3 V c.c. / 1,5 A
Temperatura ambiantă	Între -20 °C și 40 °C
Capacitate baterie STD/AGM/larnă	3-120 Ah
Capacitate bateriei în modul de „întreținere” (max. 1 A)	3-32 Ah

9 MEDIU

În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați laolaltă cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Deșeurile produse de părți ale mașinilor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclați atunci când există această posibilitate. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.

VARO-Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500

Lier - BELGIA, declară că

Produsul: Încărcător intelligent

Marcă de comerț: POWERplus

Model: POWX4203

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

2011/65/EU

2014/30/EU

2014/35/EU

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN60335-1:2012

EN60335-2-29 : 2004

EN55014-1:2017

EN55014-2:2015

EN61000-3-2:2014

EN61000-3-3:2013

Persoana care păstrează documentația tehnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele Directorului general executiv al societății,

Philippe Vankerkhove

Divizia de reglementare – Director de conformitate

Lier, 27/11/2020
