| Typ produktu | Nabíječka olověných akumulátorů 12 V |
| Značka | PowerPlus |
| Model | POWX4203 |
| Síťové napětí | 220-240 V ~50 Hz |
| Maximální jmenovitý výkon | 70 W |
| Jmenovité výstupní napětí | 12 V DC |
| Jmenovitý výstupní proud | 4 A |
| Maximální proud napájecí funkce | 3 A |
| Program reconditionnementu | 15,3 V DC / 1,5 A |
| Provozní okolní teplota | -20 °C až +40 °C |
| Kapacita baterie (STD/AGM/Zima) | 3-120 Ah |
| Kapacita baterie (udržovací nabíjení) | 3-32 Ah |
| Kompatibilní typy baterií | Olověné (mokré, Ca/Ca, EFB), GEL, AGM |
| Nabíjecí programy | STD 12V, AGM 12V, Zima, Udržovací nabíjení 12V M, Reconditionnement, Napájení |
| Bezpečnostní prvky | Ochrana proti přepólování, zkratu, vadné baterii; dvojitá izolace (třída II) |
| Hladina hluku | Neměřitelná (žádné pohyblivé části) |
| Elektrické napájení | Síťový kabel |
| Údržba | Nevystavujte vodě, neotvírejte, poškozený kabel ihned vyměňte |
| Použití | Pouze v interiéru, přenosný |
Často kladené otázky - POWX4203 PowerPlus
Dotazy uživatelů ohledně POWX4203 PowerPlus
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nabíječka baterií ve formátu PDF zdarma! Najděte svůj návod POWX4203 - PowerPlus a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. POWX4203 značky PowerPlus.
NÁVOD K OBSLUZE POWX4203 PowerPlus
5.3 Osobna sigurnost
1 OBLAST POUŽITÍ....2
2 POPIS (OBRÁZEK A)....2
3 OBSAH BALENÍ 2
4 SYMBOLY 2
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ STROJE....3
5.1 Pracovní oblast....3
5.2 Elektrická bezpečnost 3
5.3 Osobní bezpečnost....3
5.4 Používání elektrických strojů a péče o ně....4
5.5 Servis....4
6 DOPLŇUJICÍ BEZPEČNOSTNÍ POKYNY ......4
6.1 Nabiječky....4
7 PROVOZ....5
7.1 Možnosti nabíjení....5
7.2 Automatické nabíjení....5
7.3 Vysvětlení symbolů (obrázek 1)......5
7.4 Nastavení nabíjení 5
7.4.1 Standardní nabíjecí programy....6
7.4.2 Zvláštní nabíjecí programy....6
7.4.3 Další funkce....6
7.5 Nabíjení akumulátoru 7
7.6 Výpočet doby nabíjení (obrázek 2)....7
7.7 Indikátor chyby (G)....7
7.8 Ukončení nabíjení akumulátoru....8
8 TECHNICKÉ ÚDAJE....8
9 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ......8
10 PROHLÁŠENÍ O SHODĚ 9

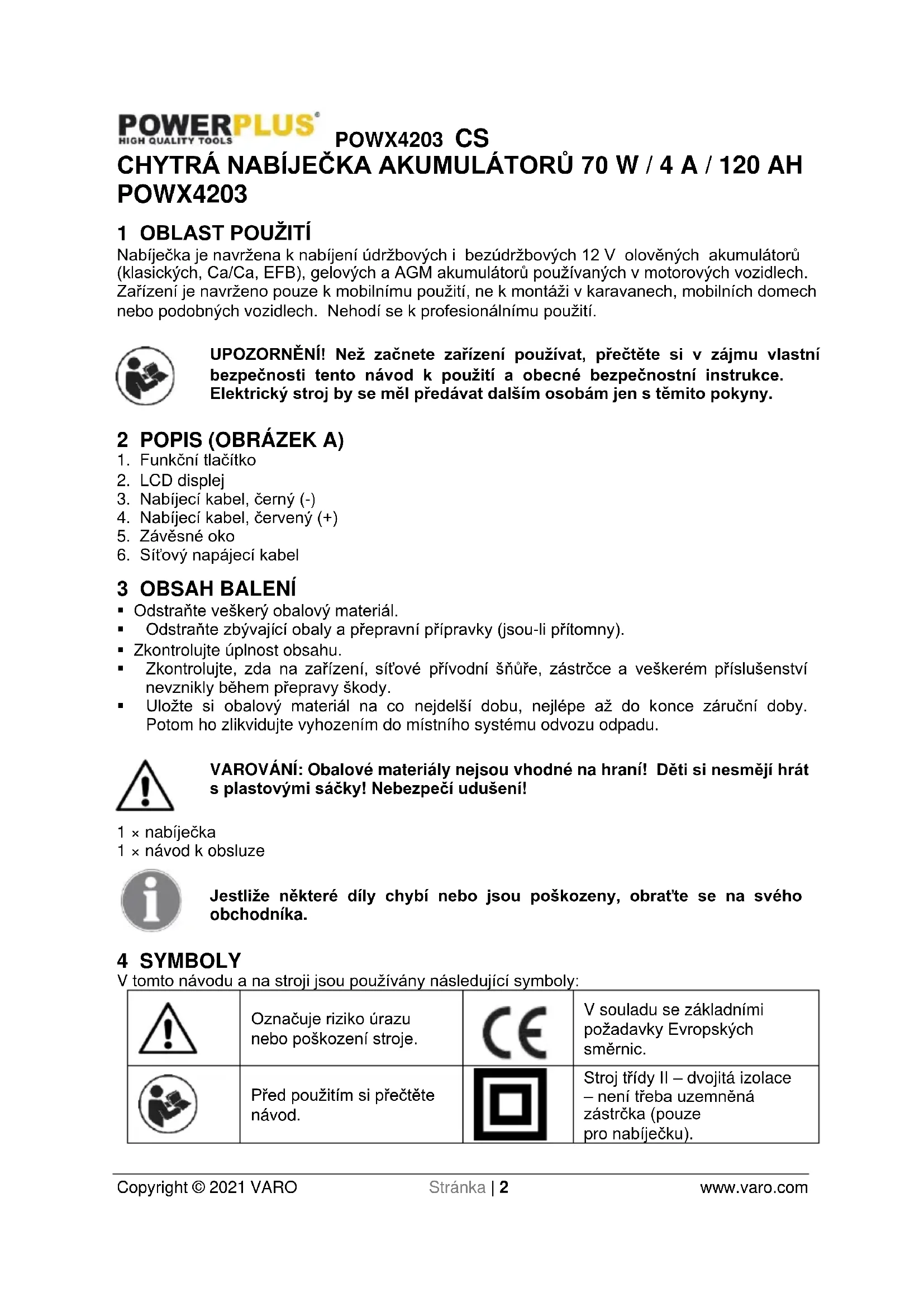

CHYTRÁ NABÍJEČKA AKUMULÁTORŮ 70 W / 4 A / 120 AH POWX4203
1 OBLAST POUŽITÍ
Nabíječka je navržena k nabíjení údržbových i bezúdržbových 12 V olověných akumulátorů (klasických, Ca/Ca, EFB), gelových a AGM akumulátorů používaných v motorových vozidlech. Zařízení je navrženo pouze k mobilnímu použití, ne k montáži v karavanech, mobilních domech nebo podobných vozidlech. Nehodí se k profesionálnímu použití.
UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Elektrický stroj by se měl předávat dalším osobám jen s těmito pokyny.
2 POPIS (OBRÁZEK A)
- Funkční tlačítko
- LCD displej
- Nabíjecí kabel, černý (-)
- Nabíjecí kabel, červený (+)
- Závěsné oko
- Sít'ový napájecí kabel
3 OBSAH BALENÍ
- Odstraňte veškerý obalový materiál.
- Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
■ Zkontrolujte úplnost obsahu. - Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
- Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému odvozu odpadu.
VAROVÁNÍ: Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!
1 × nabíječka
1 × návod k obsluze
Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.
4 SYMBOLY
V tomto návodu a na stroji jsou používány následující symboly:
 | Označuje riziko úrazu nebo poškození stroje. |  | V souladu se základními požadavky Evropských směrnic. |
 | Před použitím si přečtěte návod. |  | Stroj třídy II – dvojitá izolace – není třeba uzemněná zástrčka (pouze pro nabíječku). |
Nabíječku s akumulátorem používejte pouze ve vnitřních prostorách.
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ STROJE
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení upozornění a pokynů může vést k úrazu elektrickým proudem, požáru nebo vážnému úrazu.
Uschovejte si všechna upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín „elektrický stroj“ v upozorněních znamená elektrický stroj připojený (kabelem) k síti nebo elektrický stroj provozovaný (bez kabelu) na akumulátor.
5.1 Pracovní oblast
- Udržujte pracoviště čisté a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
- Neprovozujte elektrické stroje v prostředí s nebezpečím výbuchu, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické stroje produkují jiskry, které mohou prach nebo výpary zapálit.
- Při práci s elektrickým strojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad strojem.
5.2 Elektrická bezpečnost
■ Vždy kontroluite, zda napájení odpovídá napětí uvedenému na typovém štítku.
- Zástrčky elektrického stroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými stroji nepoužívejte redukce. Riziko úrazu elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.
- Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí úrazu elektrickým proudem je větší, když je vaše tělo uzemněné.
- Nevystavujte elektrické stroje dešti nebo vlhkosti. Voda, která se dostane do elektrického stroje, zvyšuje riziko úrazu elektrickým proudem.
- S kabelem zacházejte opatrně. Nikdy stroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
- Pokud s elektrickým strojem pracujete venku, používejte prodlužovací kabel vhodný k použití ve venkovním prostředí. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko úrazu elektrickým proudem.
- Je-li práce s elektrickým strojem na vlhkém místě nevyhnutelná, použijte proudový chránič (RCD). Použití proudového chrániče zmenšuje riziko úrazu elektrickým proudem.
5.3 Osobní bezpečnost
- Při práci s elektrickým strojem bud'te pozorní, sledujte, co děláte, a říd'te se zdravým rozumem. Nepracujte s elektrickým strojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým strojem může vést k vážnému zranění.
- Používejte ochranné pomůcky. Vždy si chraňte zrak. Kdykoliv to okolnosti vyžadují, použijte osobní ochranné bezpečnostní pomůcky, například respirátor, protiskluzovou bezpečnostní obuv, ochrannou přilbu nebo ochranu sluchu, omezíte tak možnost zranění.
- Vyhýbejte se nahodilému spuštění. Před zasunutím zástrčky do zásuvky zkontrolujte, že je vypínač v poloze vypnuto. Nošení strojů s prstem na vypínači a připojování strojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.
POWX4203 CS
- Před spuštěním stroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického stroje může způsobit úraz.
- Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít stroj pod lepší kontrolou v neočekávaných situacích.
- Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachvtit v pohybujících se dílech.
- Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.
5.4 Používání elektrických strojů a péče o ně
- Neočekávejte od elektrického stroje něco, co nemůže splnit. Používejte elektrický stroj vhodný pro váš účel. Elektrický stroj vykoná svůj úkol lépe a bezpečněji při použití rychlostí, na kterou byl zkonstruován.
- Nepoužívejte elektrický stroj, pokud ho nelze vypínačem zapnout i vypnout. Každý elektrický stroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.
- Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických strojů odpojte zástrčku od zdroje energie. Tato preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického stroje.
- Nepoužívané elektrické stroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny se strojem ani s těmito pokyny. Elektrické stroje jsou v rukou neškolených uživatelů nebezpečné.
- Provádějte údržbu elektrických strojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického stroje. Při poškození nechte elektrický stroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické stroje.
- Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.
- Používejte elektrický stroj, příslušenství, nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického stroje; přitom berte v úvahu pracovní podmínky a práci, kterou je třeba vykonat. Použití elektrického stroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.
5.5 Servis
- Servisní práce na elektrickém stroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak zajistíte, že stroj bude i nadále bezpečný.
6 DOPLŇUJICÍ BEZPEČNOSTNÍ POKYNY
6.1 Nabíječky
- Nikdy se nesnažte nabíjet baterie, které nejsou k nabíjení určeny.
■ Poškozené kabely nechte ihned nahradit novými.
■ Nevystavujte působení vody.
■ Nabíječku neotvírejte.
■ Nabíječku nepodrobujte testům.
■ Nabíječka je určena pouze k použití uvnitř budov.
- Zařízení nesmí být použito k nabíjení akumulátorů typu lithium-železo-fosfát ani jiných lithiových nabíjecích akumulátorů.
7 PROVOZ
Než připojíte zařízení k napájení, ujistěte se, že napájecí napětí odpovídá specifikacím na štítku.
VAROVÁNÍ: nenabíjejte zmrzlé akumulátory.
7.1 Možnosti nabíjení
- Nabíjecí program 12 V M je vhodný k udržovacímu nabíjení a nabíjení akumulátorů s malou kapacitou.
- Funkce zdroje (SUPPLY) umožňuje použít zařízení také jako dočasný zdroj napájení, například při výměně akumulátoru nebo k činnosti 12 V spotřebičů (dejte pozor na maximální příkon).
- Program RECOND je určen k oživení olověných akumulátorů (kromě AGM a gelových), které byly nadměrně vybity. Tento program používejte pouze krátkodobě a pod dozorem.
7.2 Automatické nabíjení
Tato nabíječka je automatická, mikroprocesorem řízená, także je vhodná zejména k nabíjení bezúdržbových akumulátorů, dlouhodobému a udržovacímu nabíjení akumulátorů, které nejsou soustavně používány, například u veteránů, rekreačních vozidel, zahradních traktůrků a podobných. Zabudovaný mikroprocesor umožňuje nabíjení v několika krocích. Konečný krok nabíjení, udržovací nabíjení, udržuje kapacitu akumulátoru na úrovni 95–100 %, także udržuje akumulátor vždy plně nabitý. Průběh nabíjení nemusí být sledován.
Nenechávejte ale akumulátor bez dohledu, pokud ho nabíjíte delší dobu, abyste ho mohli odpojit od napájení, pokud by došlo k poruše nabíječky.
7.3 Vysvětlení symbolů (obrázek 1)
A Nabíjení 12 V akumulátoru (klasického olověného a gelového akumulátoru).
■ B Nabíjení 12 V AGM akumulátoru.
- C Nabíjení 12 V akumulátoru (klasického olověného akumulátoru, akumulátoru typu AGM nebo gelového) v zimním režimu s teplotou okolí mezi -20 °C a +5 °C.
- D Nabíjení 12 V akumulátoru (klasického olověného akumulátoru, akumulátoru typu AGM nebo gelového) v udržovacím režimu.
- E Nabíjecí napětí ve Voltech, vadný akumulátor (BAt)/plně nabito/FUL/připojeno s obrácenou polaritou nebo zkrat na svorkách (Err)
- F Obnovení schopnosti nabíjení vybitých olověných akumulátorů s vyšším nabíjecím napětím
■ G Nesprávné připojení svorek (přepólování) nebo zkrat
■ H Zdroj napájení, například při výměně akumulátoru
K Stav nabíjení akumulátoru v procentech (1 dílek = 25 %) a postup nabíjení (dílek svítí = akumulátor dosáhl zobrazené úrovně nabití; dílek v symbolu akumulátoru bliká = akumulátor se nabíjí na další úroveň; všechny dílky svítí = akumulátor je pně nabitý).
7.4 Nastavení nabíjení
- Stiskem tlačítka režimu (Mode) (1) přepínáte mezi různými programy. Na displeji se objeví symbol příslušného programu. Akumulátory budou nabíjeny programem, který je zobrazen
K přepnutí na program RECOND stiskněte tlačítko režimu (Mode) po dobu 5 sekund. - K návratu z programu RECOND na program 12 V STD nebo funkci zdroje (SUPPLY) také stiskněte tlačítko režimu (Mode) po dobu 5 sekund.
- Pokud je napětí akumulátoru nižší než 3,5 V, nebo vyšší než 15 V, je akumulátor bud nevhodný k nabíjení, nebo vadný. Na LCD displeji se objeví zpráva „BAt“. Bude blikat symbol „G“. Je také možné, že další poruchy a závady akumulátoru způsobily, že ho není možné nabít.
- Pokud dojde ke zkratu mezi nabíjecími vývody, když je zapnutá funkce zdroje (SUPPLY), objeví se na LCD displeji zpráva „Lo V“. Bude blikat symbol „G“.
POWX4203 CS
- Když je nabíječka odpojena ze zásuvky, poslední nabíjecí program (kromě RECOND a SUPPLY) se uloží a bude zobrazen jako první při dalším použití nabíječky.
- Když jsou svorky nabíječky připojeny k akumulátoru, nabíječka odebírá z akumulátoru velmi malý proud a LCD se na moment zapne. Toto není chyba.
7.4.1 Standardní nabíjecí programy
- 12 V STD (A): Nabijecí program pro olověné (klasické, Ca/Ca, EFB) a gelové akumulátory. Při prvním použití nabíječky se na displeji objeví 12 V STD.
- 12 V AGM (B): Nabíjecí program pro akumulátory AGM. K přepnutí z programu 12 V STD na nabíjecí program 12 V AGM stiskněte tlačítko režimu (Mode).
7.4.2 Zvláštní nabíjecí programy
- Zimní (C): Doporučený nabíjecí program pro chladné počasí (teplota okolí -20 °C až + 5 °C) pro olověné akumulátory (klasické a Ca/Ca). K přepnutí z programu 12 V AGM na zimní nabíjecí program (Winter) stiskněte tlačitko režimu (Mode).
- 12 V M (D): Nabíjecí program pro akumulátory s nízkou kapacitou a k udržovacímu nabíjení akumulátorů uvedených výše. K přepnutí z programu zimní (Winter) na nabíjecí program „12 M“ stiskněte tlačítko režimu (Mode).
- RECOND (F): Nabíjecí program s vyšším koncovým nabíjecím napětím a nabíjením konstantním proudem používaný k obnovení schopnosti nabíjení u akumulátorů, které byly nadměrně vybity. Postup RECOND musí být každé půl hodiny kontrolován a nesmí překročit 4 hodiny. Viz pokyny výrobce akumulátoru. K přepnutí na tento program stiskněte tlačítko režimu (Mode) po dobu 5 sekund. K návratu z programu RECOND na program 12 V STD nebo funkci zdroje také stiskněte tlačítko režimu (Mode) po dobu 5 sekund.
VAROVÁNÍ: při plynování dochází k vývinu výbušného plynu – hrozí nebezpečí výbuchu! Zajistěte dobré větrání.
Program RECOND používejte pouze pro olověné akumulátory podle popisu níže. Dejte pozor, aby nedošlo k rozlití kyseliny z akumulátoru. Kyselina z akumulátoru je agresivní. Přečtěte si a dodržujte bezpečnostní informace. Nikdy nepoužívejte pro hermeticky uzavřené akumulátory (VRLA akumulátory, například AGM nebo gelové). Viz pokyny výrobce akumulátoru. Používejte pouze u volně stojících akumulátorů, které byly vyjmuty z vozidla. Ne u akumulátorů ve vozidle, které jsou připojeny k elektrickému rozvodu. Vyšší nabíjecí napětí by mohlo poškodit elektrický systém. Přečtěte si a dodržujte návod k použití vozidla, nebo kontaktujte jeho výrobce.
i. Připojte nabíječku k olověnému akumulátoru podle popisu v části 7.5 a nabíjení kontroluite každé půl hodiny.
ii. Nabíječku odpojte podle popisu v části 7.5 nejpozději po čtyřech hodinách, nebo jakmile akumulátor začne slyšitelně plynovat (bublat).
iii. Pokud je to možné, zkontrolujte hladinu elektrolytu a doplňte články akumulátoru destilovanou vodou. Hladina elektrolytu by měla být ideálně mezi značkami maxima a minima a měla by být u všech článků stejná. Pokud má akumulátor zátky, pevně je zašroubujte na jejich místo.
7.4.3 Další funkce
- ZDROJ (H): K dodávání stejnosměrného napětí 12 V, například při výměně akumulátoru nebo k činnosti 12 V spotřebičů. K přepnutí z programu RECOND na program zdroje (SUPPLY) stiskněte tlačítko režimu (Mode).
VAROVÁNÍ: Nebude k dispozici ochrana před přepoólováním. Pokud dojde k přehození pólů, hrozí nebezpeči poškození nabíječky a akumulátoru/palubního zdroje napájení vozidla nebo připojeného spotřebiče. Při připojení se musíte přesvědčit, že polarita je správná. Dejte pozor na maximální příkon spotřebiče.
POZNÁMKA: Dodávané stejnosměrné napětí (zobrazené na displeji) závisí na odběru a bez zátěže je cca 14,5 V. Tato funkce může být použita pro spotřebiče napájené z cigaretové zásuvky vozidla. Přečtěte si a dodržujte návod k použití 12 V spotřebiče.
7.5 Nabíjení akumulátoru
- Vytáhněte nebo vyšroubujte zátky akumulátoru (pokud je jimi akumulátor vybaven).
- Zkontrolujte hladinu elektrolytu (kyseliny) v akumulátoru. V případě potřeby doplňte akumulátor destilovanou vodou (pokud je to možné). Kyselina z akumulátoru je agresivní. Potřísnění kyselinou opláchněte velkým množstvím vody a v případě nutnosti vyhledejte lékařskou pomoc.
- Nejdřív připojte červený nabíjecí kabel ke kladnému pólu akumulátoru.
- Potom připojte černý nabíjecí kabel ke karoserii vozidla mimo akumulátor a palivové vedení.
- Varování! Za normálních okolností je záporný pól akumulátoru připojen ke karoserii a postupujete podle popisu výše. Ve výjimečných případech je možné, že je ke karoserii připojen kladný pól akumulátoru (pozitivní ukostření). V takovém případě připojte černý nabíjecí kabel k zápornému pólu na akumulátoru. Potom připojte červený nabíjecí kabel ke karoserii vozidla mimo akumulátor a palivové vedení.
- Po připojení akumulátoru k nabíječce můžete nabíječku zapojit do zásuvky. Nyní můžete změnit nastavení (viz část 7.4).
- Důležité! Při nabíjení akumulátoru může docházet k vývinu výbušných plynů, proto musíte během nabíjení zabránit jiskření a výskytu otevřeného plamene. Hrozí nebezpečí výbuchu! Je velmi důležité místnosti dobře větrat.
Když se na displeji objeví „Full“ a svítí všechny dílky (K), je nabíjení dokončeno. Nabíječka pomocí pulzního nabíjení udržuje akumulátor na 95%–100% dostupné kapacity. Pokud toto nabíječka indikuje již po několika minutách, znamená to nízkou kapacitu akumulátoru. Je nutné akumulátor vyměnit.
7.6 Výpočet doby nabíjení (obrázek 2)
Doba nabíjení záleží na stavu nabití akumulátoru. Pokud je akumulátor zcela vybitý, je možné dobu nabíjení do cca 80 % nabití vypočítat pomoc následujícího vzorce:
Doba nabíjení/h = akumulátoru v AhA (nabíjecí proud)
Nabíjecí proud by měl odpovídat 1/10 až 1/6 kapacity akumulátoru.
7.7 Indikátor chyby (G)
Indikátor chyby bude blikat v následujících případech:
- Pokud je napětí akumulátoru nižší než 3,5 V, nebo vyšší než 15 V, je akumulátor bud'nevodný k nabíjení, nebo vadný. Je také možné, že další poruchy a závady akumulátoru způsobily, že ho není možné nabít.
- Pokud jsou výstupní svorky připojeny k akumulátoru se špatnou polaritou. Ochrana proti přepólování zaručuje, že nedojde k poškození akumulátoru a nabíječky. Odpojte nabíječku od akumulátoru a spustěte nabíjení znovu od začátku. POZOR! Při použití programu zdroje (SUPPLY) není k dispozici ochrana před přepólováním.
- Pokud dojde ke zkratu mezi výstupními svorkami (kovové části svorek se dostanou do kontaktu mezi sebou). Ochrana proti zkratu zaručuje, že nedojde k poškození akumulátoru a nabíječky.
7.8 Ukončení nabíjení akumulátoru
■ Vytáhněte zástrčku ze zásuvky.
- Nejprve odpojte černý nabíjecí kabel od karoserie.
- Potom odpojte červený nabíjecí kabel od kladného pólu akumulátoru.
- Důležité! V případě pozitivního ukostření nejprve odpojte červený nabíjecí kabel od karoserie, a potom černý nabíjecí kabel od akumulátoru.
- Zašroubujte nebo zatlačte zátky akumulátoru zpět na místo (pokud jsou použity).
- Důležité! Pokud je zástrčka vytažena ze zásuvky, ale kabely jsou stále připojeny k akumulátoru, bude nabíječka odebírat z akumulátoru malý proud. Proto doporučujeme, abyste nabíječku vždy úplně odpojili od akumulátoru, když se nabíječka nepoužívá.
8 TECHNICKÉ ÚDAJE
| Typ | POWX4203 |
| Sít'ové napájecí napětí | 220–240 V AC~ 50 Hz |
| Maximální příkon | 70 W |
| Nominální výstupní napětí | 12 V DC |
| Jmenovitý výstupní proud | 4 A |
| Výstupní proud ve funkci zdroje | 3 A |
| Nabíjecí program RECOND | 15,3 V DC/ 1,5 A |
| Teplota okolí | -20 °C až 40 °C |
| Kapacita akumulátoru STD/AGM/zimní | 3–120 Ah |
| Režim udržování kapacity akumul. (max. 1 A) | 3–32 Ah |
9 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.
Elektrický odpad se nesmí likvidovat jako součást domovního odpadu.
Pokud je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak recyklovat.
VARO-Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že
Výrobek: Chytrá nabíječka
Značka: POWERplus
Model: POWX4203
je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem.
Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.
Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
2011/65/EU
2014/30/EU
2014/35/EU
Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
EN60335-1:2012
EN60335-2-29:2004
EN55014-1:2017
EN55014-2:2015
EN61000-3-2:2014
EN61000-3-3:2013
Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Níže podepsaný jedná jménem vedení společnosti:
Regulativní postupy – Manažer pro dohled nad řádným jednáním Lier, 27/11/2020
1 ZAMÝŠL'ANÉ POUŽITIE....2
2 POPIS (OBR. A)....2
3 OBSAH BALENIA....2
4 SYMBOLY 2
5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE ....3
5.1 Pracovná plocha ....3
5.2 Elektrická bezpečnost'....3
5.3 Osobná bezpečnost'....3
5.4 Používanie elektrického náradia a starostlivost' oň....4
5.5 Servis....4
6 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY....4
6.1 Nabíjačky....4
7 PREVÁDZKA 5
7.1 Možnosti nabijania....5
7.2 Automatické nabijanie....5
7.3 Vysvetlenie symbolov (obr. 1)....5
7.4 Nastavenie nabijania....5
7.4.1 Štandardné nabíjacie programy....6
7.4.2 Špeciálne nabíjacie programy....6
7.4.3 Dodatočná funkcia....7
7.5 Nabijanie batérie 7
7.6 Výpočet doby nabíjania (obr. 2) 8
7.7 Ukazovatel' poruchy (G)....8
7.8 Dokončenie nabíjania akumulátora 8
8 TECHNICKÉ ÚDAJE 9
9 ŽIVOTNÉ PROSTREDI....9
10 VYHLÁSENIE O ZHODE 10
INTELIGENTNÁ NABÍJAČKA AKUMULÁTOROV 70 W / 4 A / 120 AH POWX4203
1 ZAMÝŠL'ANÉ POUŽITIE
-
Funkčné tlačidlo
-
Nabíjací kábel, čierny (+)
-
Displej LCD
-
Závesné očko
-
Nabíjací kábel, čierny (-)
-
Sietový napájací kábel
3 OBSAH BALENIA
- Skontrolujte, či pri preprave nebol poškodený spotrebič, napájací kábel, sietová vidlica a všetko príslušenstvo.
Batériu a nabíjačku používajte iba zatvorených miestnostiach.
5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE
5.2 Elektrická bezpečnost'
5.3 Osobná bezpečnost'
5.4 Používanie elektrického náradia a starostlivost' oň
7.1 Možnosti nabíjania
7.2 Automatické nabíjanie
- Najprv pripojte červený nabíjací kábel ku kladnému pólu akumulátora. - Potom pripojte čierny nabíjací kábel ku karosérii vozidla v dostatočnej vzdialenosti od akumulátora a palivového vedenia.
akumulátor nabíja. Hrozí riziko výbuchu! Je dôležité, aby ste zaistili dostatočné odvetranie miestnosti.
7.6 Výpočet doby nabíjania (obr. 2)
Doba nabíjania/h = A (nabíjací prúd)
Nabíjací prúd by mal zodpovedat' 1/10 až 1/6 kapacity akumulátora.
7.7 Ukazovatel' poruchy (G)
| Typ | POWX4203 |
| Mains voltage | 220-240 V ~ 50 Hz |
| Max. power rating | 70 W |
| Siet'ové napätie | 220 – 240 V ~ 50 Hz |
| Max. stanovený výkon | 70 W |
| Menovité výstupné napätie | 12 V jednosm. |
| Menovitý výstupný prúd | 4 A |
| Max. výkon funkcie Supply (Zdroj) | 3 A |
| Nabíjací program Recond (Rekond.) | 15,3 V jednosm./1,5 A |
| Okolitá teplota | -20 – 40 °C |
| Kapacita batérie STD / AGM / zima | 3-120 Ah |
| Kapacita batérie „udržiavacie nabitie“ (max. 1 A) | 3-32 Ah |
9 ŽIVOTNÉ PROSTREDI
výrobok: Inteligentná nabíjačka akumulátorov 70 W / 4 A / 120 AH
