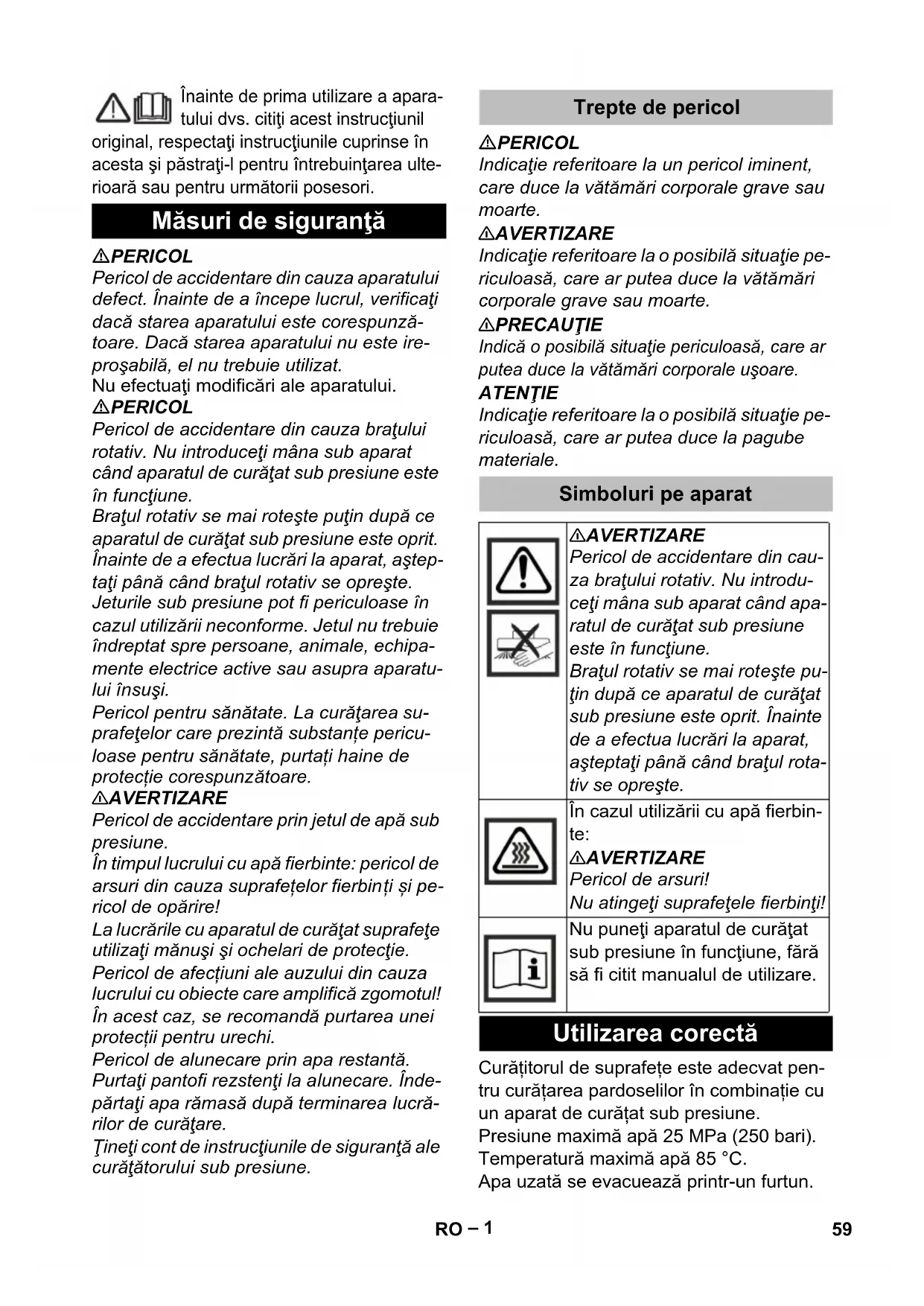

MANUAL DE UTILIZARE FRV 50 ME Kärcher
Înainte de prima utilizare a apara- tului dvs. citiți acest instrucțiunil
original, respectați instrucțiunile cuprinse în acesta și păstrați-l pentru întrebuințarea ulterioară sau pentru următorii posesori.
Măsuri de siguranță
⚠PERICOL
Pericol de accidentare din cauza aparatului defect. Înainte de a începe lucrul, verificați dacă starea aparatului este corespunzătoare. Dacă starea aparatului nu este ireproșabilă, el nu trebuie utilizat.
Nu efectuați modificări ale aparatului.
⚠PERICOL
Pericol de accidentare din cauza brațului rotativ. Nu introduceti mâna sub aparat când aparatul de curățat sub presiune este în funcțiune.
Brațul rotativ se mai rotește puțin după ce aparatul de curățat sub presiune este oprit. Înainte de a efectua lucrări la aparat, așteptați până când brațul rotativ se oprește. Jeturile sub presiune pot fi periculoase în cazul utilizării neconforme. Jetul nu trebuie îndreptat spre persoane, animale, echipamente electrice active sau asupra aparatului însuși.
Pericol pentru sănătate. La curățarea suprafețelor care prezintă substanțe periculose pentru sănătate, purtați haine de protectie corespunzătoare.
⚠AVERTIZARE
Pericol de accidentare prin jetul de apă sub presiune.
În timpul lucrului cu apă fierbinte: pericol de arsuri din cauza suprafetelor fierbinți și pericol de opărire!
La lucrările cu aparatul de curățat suprafete utilizati mănuși și ochelari de protecție.
Pericol de afecțiuni ale auzului din cauza lucrului cu obiecte care amplifică zgomotul! În acest caz, se recomandă purtarea unei protecții pentru urechi.
Pericol de alunecare prin apa restantă.
Purtați pantofi rezstenți la alunecare. Înde- părtați apa rămasă după terminarea lucră- rilor de curățare.
Tineți cont de instructiunile de siguranță ale curățătorului sub presiune.
Trepte de pericol
⚠PERICOL
Indicatie referitoare la un pericol iminent, care duce la vătămări corporale grave sau moarte.
⚠AVERTIZARE
Indicatie referitoare la o posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.
⚠PRECAUTIE
Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.
ATENTIE
Indicatie referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.
Simboluri pe aparat
⚠AVERTIZARE
Pericol de accidentare din cauza brațului rotativ. Nu introduceti mâna sub aparat când aparatul de curățat sub presiune este în funcțiune.
Brațul rotativ se mai rotește pu- țin după ce aparatul de curățat sub presiune este oprit. Înainte de a efectua lucrări la aparat, așteptați până când brațul rota- tiv se oprește.
În cazul utilizării cu apă fierbin- te:
⚠AVERTIZARE
Pericol de arsuri!
Nu atingeti suprafetele fierbinti!
Nu puneti aparatul de curățat sub presiune în funcțiune, fără să fi citit manualul de utilizare.
Utilizarea corectă
Curățitorul de suprafețe este adecvat pentru curățarea pardoselilor în combinație cu un aparat de curățat sub presiune.
Presiune maximă apă 25 MPa (250 bari).
Temperatură maximă apă 85 °C.
Apa uzată se evacuează printr-un furtun.
Protectția mediului înconjurător
Materialele de ambalare sunt reciclabile. Ambalajele nu trebuie aruncate
în gunoiul menajer, ci trebuie duse la un centru de colectare și revalorificare a deșeurilor.
Aparatele vechi conțin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorificare. Din
acest motiv, vă rugăm să apelați la centrele de colectare abilitate pentru eliminarea aparatelor vechi.
Observații referitoare la materialele con- ținute (REACH)
Informații actuale referitoare la materialele conținute puteți găsi la adresa:
Pentru o funcționare fără probleme a curățatorului dumneavoastră, este necesară folosirea de duze de înaltă presiune cores-punzătoare.
Indicatie:
Pachetele de duze necesare sunt diferite în funcție de aparatul de curățat sub presiune și trebuie comandate separat.
Figura 1, vezi coperta
1 Mărime duză (exemplu)
→ Citiți mărimea duzei de pe plăcuța de tip al aparatului de curățat sub presiune.
→ Selectați pachetul de duze corespunzător aparatului de curățat sub presiune.
| Mărime duză aparat de cu-rățat sub presiune | Pachet de duze | Mărime duză pachet de duze |
| 036...040 2.64 | 2-431.0 2x10 | + 20 |
| 041...045 2.64 | 2-432.0 2x11 | + 23 |
| 046...050 2.64 | 2-433.0 2x12 | + 26 |
| 051...080 2.64 | 2-982.0 2x20 | + 40 |
| 081...100 2.64 | 3-769.0 2x30 | + 40 |
| 101...125 2.64 | 3-768.0 2x38 | + 50 |
Montarea pachetului de duze
Figura 2, vezi coperta
1 Inel O
2 Brat rotativ
3 D u z ă
4 Piuliță olandeză
→ Introduceți inelul O în canalul brațului rotativ.
→ Aplicați duza.
→ Strângeti uşor duza cu piulița olandeză.
Indicatie:
Jetul care iese din duză trebuie să fie para- lel cu brațul rotativ.
Figura 3, vezi coperta
→ Orientați partea duzei pe care se aplică cheia (cheie de 10) paralel cu brațul rotativ.
Strângeti piulița olandeză (cheie de 22) cu cheia.
→ Repetați procedura și la al doilea braț rotativ.
Indicatie:
Nu aplicați duzele aparatului de curățat suprafețe pe lancea aparatului de curățat sub presiune.
Figura 4, vezi coperta
1 Duză injector
2 Cheie tubulară
→ Înşurubați duza în injector cu ajutorul cheii tubulare și strângeți-o cu mâna (8 Nm).
Cheia tubulară este anexată setului de duze.
Utilizarea
Figura 5, vezi coperta
1 Pistol manual de stropit cu regulator rotativ
2 Pistol manual de stropit fără regulator rotativ
3 Niplu, scurt
4 Niplu, lung
În starea de livrare, niplul scurt, care se utilizează la un pistol manual de stropit cu regulator rotativ, este montat în aparat.
Pentru utilizarea la un pistol manual de stropit fără regulator rotativ, niplul scurt trebuie deşurubat și înlocuit cu niplul lung alăturat.
Lubrifiati inelele O ale niplului înainte de montaj.
Figura 6, vezi coperta
→ Conectați pistolul manual de stropit al aparatului de curățat sub presiune la curățitorul de suprafețe și strângeți-l manual.
Dacă este cazul, strângeti cu ajutorul cheii fixe (mărimea 27).
⚠PRECAUTIE
Pe la racordul furtunului se evacuează un jet puternic de apă uzată. Nu utilizați curățitorul de suprafețe fără furtun.
Figura 7, vezi coperta
→ Ungeți inelul O de la capătul furtunului cu unsoarea anexată înainte de montare.
→ Aplicați furtunul anexat pe racordul de furtun al aparatului de curățat suprafețe și asigurați-l prin rotire.
→ Duceti celălalt capăt al furtunului la un orificiu de evacuare și fixați-l cu banda adezivă anexată.
Indicatie:
Dacă este posibil amplasati furtunul în plan. Înălțimea de pompare maximă a apei uzate este de 1 m.
Cu ajutorul benzii adezive anexate puteți fixa capătul liber al furtunului (la un grilaj de scurgere, de exemplu).
Dacă este nevoie, utilizati un furtun de pre-lungire (vezi "Accesorii").
→ În timpul lucrului, țineți pistolul manual de stropit și mânerul curățitorului de suprafete cu ambele mâini.
→ Conduceți curățitorul de suprafețe în așa fel, să se așeze etanș pe suprafețele care urmează să fie curățate.
Scoaterea din funcțiune
→ După funcționare cu apă fierbinte lăsați aparatul de curățat suprafețe să funcți- oneze cu apă rece timp de 2 minute, să se răcească.
→ La nevoie clătiți aparatul de curățat suprafețe și furtunul de aspirație cu apă curată.
Îngrijirea
→ Feriți aparatul de înghet.
→ Aveți grijă ca perii să nu se deformze în timpul depozitării.
Indicatie:
Pentru asigurarea în permanență a unui rezultat de aspirare optim, nu depozitați curățitorul de suprafețe pe inelul cu perie după oprire.
→ După utilizare clătiți rolele de ghidare cu apă curată și pulverizați-le după uscare cu ulei penetrant.
Accesorii
| Accesorii: Nr. de comandă | |
| Dispozitiv pentru fixarea furtunului (ventuză pen- tru fixarea pe suprafețe netede) | 2.642-528.0 |
| Filtru de murdărie (se- parator de murdărie grosieră) | 2.642-532.0 |
| Suport furtun (fixare la perete) | 2.042-001.0 |
| Inel cu perie FRV 50 ME | 6.371-011.0 |
| Furtun de prelungire 4.44 | 1-040.0 |
Remedierea defectiunilor
Brațul rotativ nu se rotește:
→ Verificați duzele de curățare în privința murdăririi.
Puterea de aspirare scade:
→ Închideți inelul cu perie - schimbați inelul cu perie.
→ Canalul de aspiratie și furtunul de aspiratie sunt înfundate - curățați canalul și furtunul de aspiratie.
→ Duza injector este înfundată - curățați duza injector.
