MANUAL DE UTILIZARE BC358D Texas

2. Identificarea simbolurilor şi instrucţiunile de siguranţă ................................................... 50

2. Identificarea simbolurilor şi instrucţiunile de siguranţă

Nu lăsaţi copiii sau persoanele neinstruite să folosească acest echipament. Maşina este destinată doar tăierii ierbii şi a buruienilor; nu sunt permise alte tipuri de utilizări. Nu porniţi sau utilizaţi motorul într-un spaţiu închis. Inhalarea gazelor de evacuare (noxe) este periculoasă. Piese de schimb Lista pieselor de schimb şi a schemelor explodate pentru fiecare produs pot fi găsite pe site-ul www.texas.dk. Dacă căutaţi chiar dumneavoastră numerele pieselor, aceasta va uşura service-ul produsului. Pentru achiziţionarea de piese de schimb, vă rugăm să contactaţi distribuitorul. Citiţi cu atenţie acest manual de utilizare pentru a obţine cele mai bune rezultate de la noul echipa-ment. Astfel se vor evita problemele inutile. Trebuie acordată o atenţie deosebită instrucţiunilor de siguranţă. Eliminare Deşeurile de echipamente nu trebuie eliminate împreună cu deşeurile me- najere. Această unealtă trebuie dusă la centrul local de colectare pentru a fi reciclată în condiţii de siguranţă.51

Eliberaţi zona de lucru înainte de a fi utilizat echipamentul. Îndepărtaţi toate obiectele, cum ar fi, pietre, cioburi, cuie, sârmă de oţel sau arcuri care pot fi aruncate sau pot bloca lama. Respectaţi aceste instrucţiuni pentru a reduce riscul de vătămare corporală Întotdeauna purtaţi ochelarii de protecţie şi antifoanele. Folosiţi îmbrăcăminte adecvată: pantaloni lungi, încălţăminte şi mănuşi. Asiguraţi-vă că persoanele străine, copiii şi animalele stau departe de zona de lucru, la cel puţin 15 m distanţă. Nu purtaţi haine largi sau bijuterii. Părul lung trebuie prins astfel încât să nu poată intra în contact cu maşina. Nu folosiţi acest echipament dacă sunteţi obosit, bolnav sau sub influenţa alcoolului, drogu-rilor sau medicamentelor. Nu tundeţi iarba decât la lumina zilei sau la lumină artificială bună. În timpul lucrului păstraţi o poziţie stabilă şi echilibrul. Nu vă suprasolicitaţi. Ţineţi capul de tăiere, lama şi suprafeţele fierbinţi departe de corp. Ţineţi capul de tăiere / lama sub nivelul taliei. Nu atingeţi motorul în timpul sau imediat după utilizare (fierbinte). Întotdeauna opriţi motorul şi deconectaţi fişa bujiei înainte de efectua reglaje sau reparaţii (cu excepţia ajustărilor carburatorului). Întotdeauna folosiţi numai piese de schimb originale. Imposibilitatea de a face acest lucru poate afecta performanţa produsului, provoca vătămări corporale şi anularea

o-dusului. Întotdeauna, înainte de utilizare, verificaţi maşina de şuruburi şi piuliţe slăbite, de scurgeri de combustibil etc. Înlocuiţi toate piesele deteriorate. Înlocuiţi capul de tăiere dacă este crăpat, ciobit sau în orice alt mod deterio

at. Întotdeauna verificaţi dacă capul de tăiere este montat corect şi bine strâns. Imposibilitatea de a face acest lucru poate cauza vătămări corporale grave. Verificaţi dacă apărătorile şi mânerul este montat şi fixat corect. Capul de tăiere se va roti în momentul accelerării motorului. Purtaţi ochelarii de protecţie şi respectaţi toate instrucţiunile de siguranţă. Lăsaţi motorul să se răcească înainte de depozitare. Goliţi rezervorul de combustibil şi asiguraţi trimmer-ul pentru a preveni deplasarea acestuia în timpul transportului.52

2. Butonul de siguranţă

a. Bucşă cu proiecţie Figura 7. a. Bucşă pentru lama cu proiecţie b. Lamă c. Şaibă d. Garnitură de etanşare e. Piuliţă Figura 14. a. Bucşă cu proiecţie b. Cap de tăiere Figura 16.

a. Bucşă cu proiecţie53

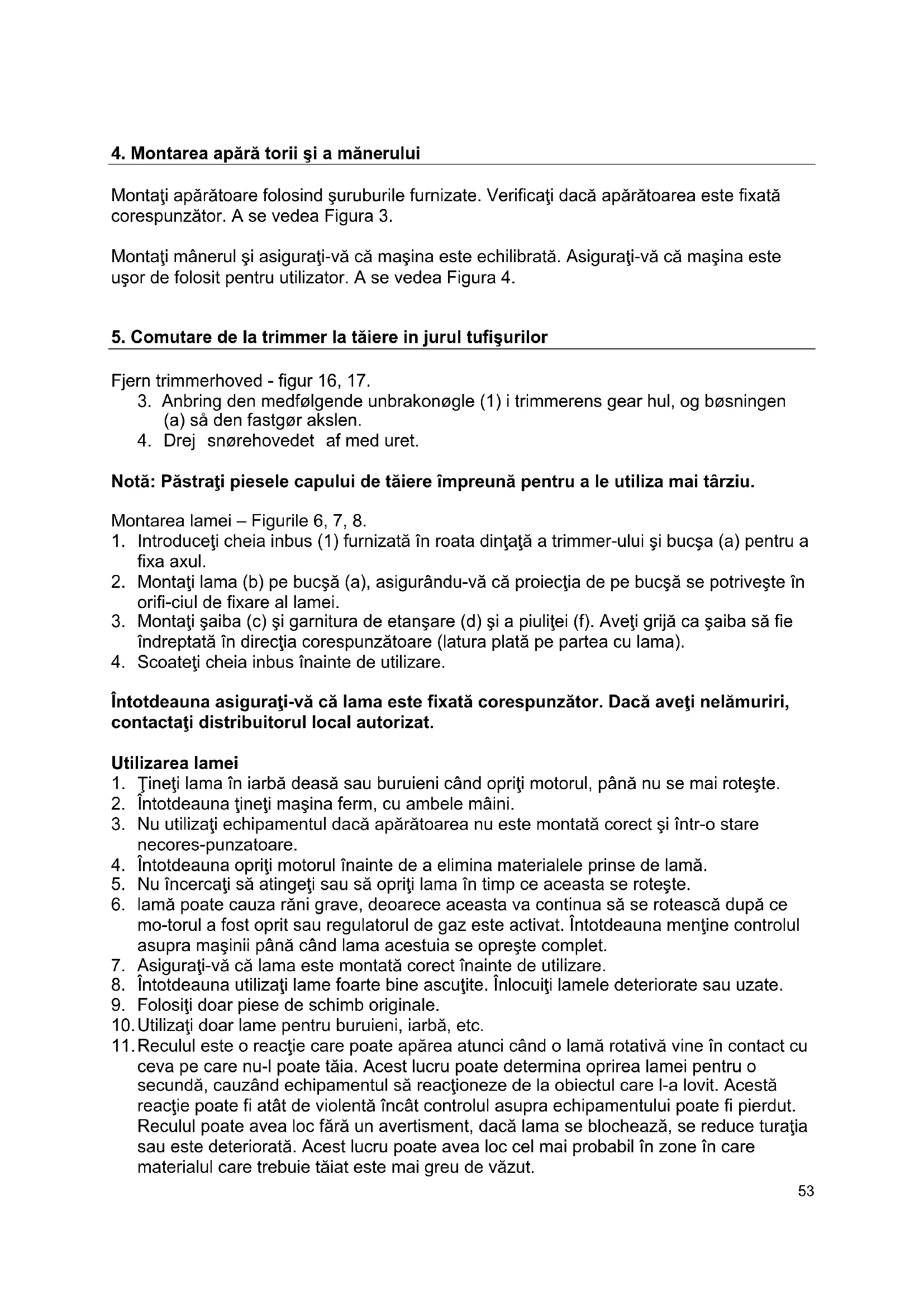

4. Montarea apără torii şi a mănerului

Montaţi apărătoare folosind şuruburile furnizate. Verificaţi dacă apărătoarea este fixată corespunzător. A se vedea Figura 3. Montaţi mânerul şi asiguraţi-vă că maşina este echilibrată. Asiguraţi-vă că maşina este uşor de folosit pentru utilizator. A se vedea Figura 4.

5. Comutare de la trimmer la tăiere in jurul tufişurilor

Notă: Păstraţi piesele capului de tăiere împreună pentru a le utiliza mai târziu. Montarea lamei – Figurile 6, 7, 8.

1. Introduceţi cheia inbus (1) furnizată în roata dinţaţă a trimmer-ului şi bucşa (a) pentru a

2. Montaţi lama (b) pe bucşă (a), asigurându-vă că proiecţia de pe bucşă se potriveşte în

orifi-ciul de fixare al lamei.

3. Montaţi şaiba (c) şi garnitura de etanşare (d) şi a piuliţei (f). Aveţi grijă ca şaiba să fie

îndreptată în direcţia corespunzătoare (latura plată pe partea cu lama).

4. Scoateţi cheia inbus înainte de utilizare.

Întotdeauna asiguraţi-vă că lama este fixată corespunzător. Dacă aveţi nelămuriri, contactaţi distribuitorul local autorizat. Utilizarea lamei

1. Ţineţi lama în iarbă deasă sau buruieni când opriţi motorul, până nu se mai roteşte.

2. Întotdeauna ţineţi maşina ferm, cu ambele mâini.

3. Nu utilizaţi echipamentul dacă apărătoarea nu este montată corect şi într-o stare

4. Întotdeauna opriţi motorul înainte de a elimina materialele prinse de lamă.

5. Nu încercaţi să atingeţi sau să opriţi lama în timp ce aceasta se roteşte.

6. lamă poate cauza răni grave, deoarece aceasta va continua să se rotească după ce

mo-torul a fost oprit sau regulatorul de gaz este activat. Întotdeauna menţine controlul asupra maşinii până când lama acestuia se opreşte complet.

7. Asiguraţi-vă că lama este montată corect înainte de utilizare.

8. Întotdeauna utilizaţi lame foarte bine ascuţite. Înlocuiţi lamele deteriorate sau uzate.

9. Folosiţi doar piese de schimb originale.

10. Utilizaţi doar lame pentru buruieni, iarbă

11. Reculul este o reacţie care poate apărea atunci când o lamă rotativă vine în contact cu

ceva pe care nu-l poate tăia. Acest lucru poate determina oprirea lamei pentru o secundă, cauzând echipamentul să reacţioneze de la obiectul care l-a lovit. Acestă reacţie poate fi atât de violentă încât controlul asupra echipamentului poate fi pierdut. Reculul poate avea loc fără un avertisment, dacă lama se blochează, se reduce turaţia sau este deteriorată. Acest lucru poate avea loc cel mai probabil în zone în care materialul care trebuie tăiat este mai greu de văzut.54

12. Întotdeauna asiguraţi-vă că sfoara este ajustată corespunzător.

13. Ţineţi ambele mâini pe echipament în timpul utilizării lamei. Păstraţi lama departe de

corp şi sub nivelul taliei.

6. Comutare de la tăierea injurul tufişurilor la trimmer

Scoateţi lama – Figurile 6, 7, 8.

1. Introduceţi cheia inbus (1) furnizată în roata dinţaţă a trimmer-ului şi bucşa (a) pentru a

3. Scoateţi, garnitura de etanşare (d), şaiba (c) şi lama (b).

Notă! Păstraţi piesele lamei împreună pentru a le utiliza mai târziu. Montarea capului de tăiere – Figurile 14, 15, 16, 17

1. Montaţi bucşa (a)

2. Introduceţi cheia inbus (1) în orificiul carcasei angrenajului, asiguraţi-vă că aceasta

trece prin orificiu în bucşă (a), astfel fixându-se.

3. Montaţi capul de tăiere (c) (rotiţi în sens invers acelor de ceasornic), asiguraţi-vă că

4. Scoateţi cheia inbus înainte de utilizare.

7. Înlocuirea sforii

2. Apăsaţi fiecare latură a carcasei sforii. Scoateţi capacul.

3. Trageţi rola pentru a o scoate. Lăsaţi arcul (B) să rămână pe bobină. Îndepărtaţi orice

reziduu al sforii. Luaţi 3-4 m de sfoara (2.4 mm) şi dublaţi-o.

4. Introduceţi ambele capete în cele două orificii ale rolei. Înfăşuraţi sfoara pe rola în

direcţia indicată de săgeată. Evitaţi răsucirea sforii. După ce sfoara a fost înfăşurată pe rolă, tăiaţi şi introduceţi cele două capete prin orificiile de ghidare.

5. Asamblaţi carcasa sforii în ordine inversă, începând cu arcul. Aşezaţi sfoara în orificiile

6. Montaţi capacul. Verificaţi daca s-a fixat capacul.

Figura 10 Întotdeauna asiguraţi-vă că aţi fixat bine capul de tăiere. NU SUPRAÎNCĂRCAŢI ROLA! Dacă nu sunteţi sigur, contactaţi cel mai apropiat dealer.

1. Acest produs este echipat cu un motor în 4-timpi.

2. Întotdeauna folosiţi benzină fără plumb (minim cifră octanică 95).

3. Folosiţi un recipient curat, aprobat.

4. NU folosiţi un combustibil mai mult de 90 de zile, deoarece poate cauza probleme de

pornire. NU păstraţi aceeaşi benzină în rezervor mai mult de 30 de zile.

5. Întotdeauna drenaţi conţinutul din rezervor înainte de depozitarea pe termen lung.

Lăsaţi motorul să se răcească cel puţin 2 minute înainte de alimentare.55 Scoateţi capacul ştuţului de umplere. Aşezaţi-l pe o suprafaţă curată. Turnaţi, cu grijă, combustibil în rezervor, încercând să nu vărsaţi. Puneţi la loc capacul şi strângeţi imediat. Ştergeţi combustibilul vărsat. Întotdeauna opriţi motorul înainte de alimentare. Nu adăugaţi combustibil la un echipament atunci când funcţionează sau când motorul este fierbinte. Mutaţi echipamentul la cel puţin 3 metri distanţă de locul în care s-a făcut alimentarea, înainte de a porni motorul. Alimentarea cu benzină – Fumatul interzis!

Când trebuie să alimentaţi /verificaţi uleiul, echipamentul trebuie aşezat în poziţie orizontală, pe sol. Când se completează/se verifică uleiul, tăietorul de crengi trebuie să stea neted pe sol! Verificaţi nivelul uleiului de pe joja de ulei. Completaţi cu ulei, până când nivelul acestuia este exact între cele 2 marcaje de pe joja de ulei. Vezi Figura 11. Recomandăm să completaţi cu max. 80 ml de ulei de motor. Precauţie: Supraumplerea poate deteriora motorul! Verificaţi întotdeauna nivelul de ulei înainte de a porni motorul. Schimbaţi uleiul o dată pe an sau la fiecare 10 ore de funcţionare. Folosiţi uleiul corespunzător pentru fiecare perioadă specifică a anului: Peste 20ºC Între 10º - 20ºC Sub 10ºC

Pornirea unui motor rece. Aşezaţi trimmer-ul pe o suprafaţă solidă, plană. Acţionaţi şocul (figura 2.1). Acţionaţi comutatorul de siguranţă (figura 5.2) şi apăsaţi maneta de acceleraţie (figura 5.4). Blocaţi mânerul cu ajutorul mecanismului de blocare (figura 5.3). Apăsaţi butonul Primer de 5-8 ori (figura 2.4). Trageţi sfoara de pornire până porneşte motorul (figura 2.2). Setaţi pârghia şocului în poziţia “Run”(funcţionare) (figura 2.1), când motorul este cald. Pornirea unui motor cald Acţionaţi şocul (figura 2.1). Trageţi sfoara de pornire până porneşte motorul (figura 2.2)56 Oprirea motorului Eliberaţi maneta de acceleraţie (figura 5.4).

Întotdeauna tăiaţi progresiv iarba, începând cu firul mai înalt. Astfel se va evita răsucirea ierbii în jurul arborelui motor şi a capului de tăiere, care poate cauza supraîncălzire şi deteriorări. Dacă iarba se răsuceşte în jurul arborelui motor, OPRIŢI motorul şi scoateţi fişa bujiei. Trimmer (tăierea ierbii) Mecanismul de avans al sforii poate fi controlat prin atingerea uşoară a carcasei sforii de sol cu motorul la putere maximă. Ţineţi trimmer-ul la un anumit unghi spre zona care urmează a fi tăiată. Figura 12 arată direcţia de tăiere. Întotdeauna lucraţi de la stânga la dreapta. Folosiţi sfoara pentru a tăia. Nu forţaţi carcasa sforii în iarba netăiată. Sârma şi gardurile pot cauza uzura accelerată şi poate rupe sfoara. Pietrele şi cărămizile, bordurile şi lemnul pot cauza uzura rapidă a sforii. Lucraţi în jurul pomilor şi tufişurilor. Ornamentele din lemn şi scoarţă de copac, placările din lemn pot fi deteriorate de sfoară. Tăierea în jurul tufişurilor Figura 13 arată direcţia de tăiere. Întotdeauna lucraţi de la dreapta la stânga.

Pentru o funcţionare corectă şi durabilitate, păstraţi filtrul de aer curat. Scoateţi carcasa filtrului de aer prin desfacerea şurubului de fixare. Curăţaţi filtrul în apă caldă cu săpun şi lăsaţi-l să se usuce complet. Înmuiaţi filtrul în puţin ulei. Îndepărtaţi excesul de ulei. Dacă filtrul este uzat, înlocuiţi-l. Montaţi filtrul şi carcasa acestuia. Verificaţi dacă au fost montate corect. Curăţaţi filtrul la fiecare 5 ore de funcţionare, mai frecvent dacă se lucrează în zone cu mult praf

Acest echipament este echipat cu o bujie cu o distanţă între electrozi de

0.6 - 0.7mm. Înlocuiţi anual pentru o performanţă optimă.

Drenaţi toată cantitatea de combustibil din rezervor într-un recipient corespunzător. Lăsaţi motorul să funcţioneze până se opreşte. Curăţaţi trimmer-ul şi depozitaţi-l în locaţii ferite de îngheţ, unde copiii să nu aibă acces. Respectaţi toate instrucţiunile privind depozitarea în condiţii de siguranţă şi manipularea benzinei.57

15. Probleme tehnice

Problema Cauza posibilă Remediu Motorul nu porneşte 1. Nu există scânteie Verificaţi bujia. Scoateţi bujia, conectaţi conductorul şi puneţi bujia de blocul de cilindrii. Trageţi sfoara de pornire. Verificaţi dacă există scânteie. Repetaţi procesul cu o nouă bujie dacă nu există scânteie.

2. Nu este combustibil Apăsaţi butonul pompei de combustibil.

Dacă apar probleme, contactaţi dealer/service-ul autorizat.

3. Motor inundat Scoateţi bujia, întoarceţi trimmer-ul astfel

încât orificiul bujiei să fie îndreptat în jos. Setaţi şocul în poziţia “Run” şi trageţi sfoara de pornire de 10-15 ori. Curăţaţi bujia. Montaţi-o la loc. Înlocuiţi-o dacă este necesar. Trageţi sfoara de pornire de 3 ori cu şocul în poziţia “Run”. Dacă motorul nu porneşte, repetaţi procesul cu o nouă

necesită mai mult efort decât atunci când este nouă. Contactaţi dealer-ul/service-ul autorizat. Motorul porneşte, dar nu accelerează Carburatorul trebuie

lat Contactaţi service-ul autorizat. Motorul porneşte, dar funcţionează doar la acceleraţie maximă cu şocul la

umătate. Carburatorul trebuie reglat, reparat sau curăţat Contactaţi service-ul autorizat. Motorul nu atinge turaţia maximă şi produce mult fum. 1 Verificaţi combustibilul Folosiţi un nou combustibil. 2 Filtru de aer murdar. Curăţaţi sau înlocuiţi.

3. Carburatorul trebuie

lat. Contactaţi service-ul autorizat Motorul porneşte, funcţionează şi accelerează, dar nu funcţionează în

ol. Carburatorul trebuie reglat Contactaţi service-ul autorizat.58

Sfoara nu poate fi extinsă.

1. Sfoara s-a topit. Înlocuiţi. Trimmer-ul este utilizat prea

aproape de pietre şipereţi.

2. Insuficientă sfoară pe

rolă. Adăugaţi mai multă sfoară.

3. Sfoara s-a uzat Adăugaţi sfoară în timp ce alternativ

apăsaţi şi eliberaţi carcasa acesteia.

4. Soara s-a încâlcit pe

rolă. Desfaceţi sfoara de pe rolă şi rulaţi-o încă o dată.

5. Turaţia motorului este

foarte scăzută. Aduceţi sfoara la turaţie maximă. Iarba se răsuceşte în jurul arborelui motor şi a carcasei sforii.

1. Iarba înaltă este

tăiată la nivelul solului. Tăiaţi progresiv iarba, începând cu firul mai înalt.

folosit la o turaţie scăzută. Utilizaţi trimmer-ul la turaţie maximă. Rola sforii se roteşte greu.. Fire murdare, deteriorate sau pline de iarbă. Curăţaţi firele, ungeţi cu ulei. Înlocuiţi rola dacă este necesar

Mâner în formă de V Greutate

8,2 Carburator Tip membrană Capacitate cilindrică

35,8 Pornire La sfoară Combustibil Benzină fără plumb cifră octanică 95 Capacitate rezervor

ie 442441 Lamă 3-dinţi + 80-dinţi Mecanism de acţionare
