BRUGSANVISNING BC358D Texas

DK Betjeningsvejledning

GB User manual

1. Identifikation af symboler og sikkerhedsinstruktioner....10

2. Identifikation af dele....12

3. Montering af skærm og håndtag 13

4. Skift fra trimmer til buskrydder 13

5. Skift fra buskrydder til trimmer 14

6. Udskiftning af snøre 14

7. Brændstof 15

8. Olie 15

9. Start / Stop....15

10. Anvendelse 16

11. Luftfilter 16

12. Tændrør....16

13. Opbevaring (Vigtigt)....17

14. Fejlfinding .... 17

15. Specifikationer .... 18

16. Reklamationsretten og generelle betingelser....19

EU-Overensstemmelseserklæring 69

Reservedele

Reservedelstegning over alle Texas' produkter findes på vores hjemmeside www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.

Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste forhandler. Du finder forhandlerliste på www.texas.dk

2. Identifikation af symboler og sikkerhedsinstruktioner

Lad ikke børn eller utrænede personer anvende dette redskab.

Brug kun denne buskrydder til græs og ukrudt, anvend den aldrig til andre formål.

Start aldrig motoren og lad den aldrig køre i lukkede rum. Indånding af udstødningsgas er livsfarligt.

Ryd arbejdsområdet før redskabet tages i brug. Fjern alle genstande, såsom sten, glasskår, søm, ståltråd eller snor, der kan blive slynget eller viklet ind i buskrydderen.

Benyt kraftige lange benklæder, sko og handsker.

Hold alle tilskuere, børn og kæledyr på mindst 15 meters afstand.

	Bær ikke løs beklædning eller smykker.
	Saml langt hår, så det ikke kan komme i kontakt med maskinen.
	Benyt ikke denne buskrydder, hvis du er træt, dårlig eller under indflydelse af alkohol, stoffer eller medicin.
	Arbejd ikke i dårlig belysning.
	Hold et godt fodfæste og balance. Ræk ikke for langt ud.
	Hold trimmerhovedet, klinge og varme overflader væk fra kroppen. Hold trimmerhovedet / klingen under taljehøjde.
	Rør ikke ved motoren, der bliver varm ved drift.
	Stop altid motoren og tag tændrørshætten af inden der foretages justeringer eller reparationer. Bortset fra justering af karburator.
	Anvend kun originale reservedele, det modsatte kan forsage en ringere ydelse eller medføre personskade, og garantien bortfalder.
	Undersøg redskabet før brug for løse bolte og møtrikker, brændstoflækager osv. Udskift alle beskadigede dele. Udskift trimmerhovedet, hvis det er revnet, hakket eller på anden måde beskadiget.
	Sørg for at trimmerhovedet er korrekt monteret og spændt forsvarligt fast. I modsat fald kan det medføre alvorlig personskade.
	Sørg for at alle skærme og håndtag er korrekt og sikkert fastspændte.
	Snørehovedet vil rotere, mens karburatoren justeres. Bær beskyttelsesudstyr, og følg alle sikkerhedsinstruktioner.
	Lad motoren køle af, før den oplagres.
	Tøm brændstoftanken, og fastspænd trimmeren, så den ikke flytter sig, når den transporteres i et køretøj.

3. Identifikation af dele

Figur 1.

1. Cylinder skærm	15. Fingerskrue
2. Luftfilter	16. Adapter
3. Tankdæksel	17. Nedre stang
4. Rekylstarter	18. Skærm
5. Primer	19. Trimmerhoved
6. Choker	20. Klinge
7. Oliepind	21. Tragt
8. Benzintank	22. Måleglas
9. Holder	23. 8-10mm. Skruenøgle
10. N/A	24. 5mm. Unbrako nøgle
11. Sikkerhedskontakt	25. 4mm. Unbrako nøgle
12. Gasgreb	26. Tændrør nøgle
13. Händtag	27. Sele
14. ∅vre stang

Figur 2.

1.	Choker
2.	Rekylstarterhåndtag
3.	Luftfilter
4.	Primer
5.	Brændstoftank

Figur 5.

1.	Start/stop knap
2.	Sikkerhedsknap
3.	Låseknap for gashändtag
4.	Gasgreb

Figur 6.

1.	Unbrako nøgle
a.	Bøs med forhøjning

Figur 7.

a.	Bøs med forhøjning
b.	Klinge
c.	Skive
d.	Kop
e.	Møtrik

Figur 14.

a.	Bøs med forhøjning
b.	Trimmerhoved

Figur 16.

1.	Unbrako nøgle
a.	Bøs med forhøjning

©

©

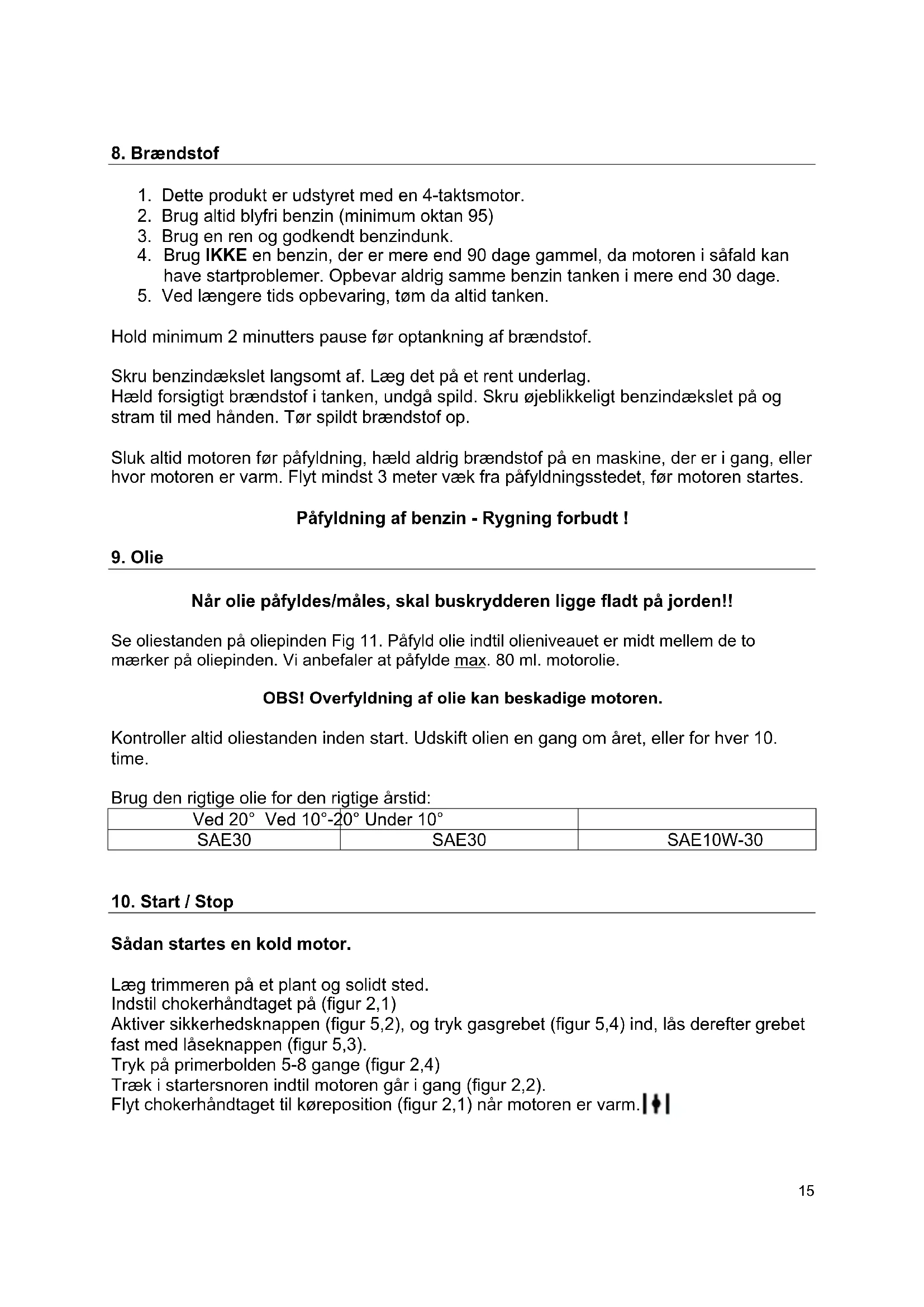

8. Brændstof

1. Dette produkt er udstyret med en 4-taktsmotor.
2. Brug altid blyfri benzin (minimum oktan 95)
3. Brug en ren og godkendt benzindunk.
4. Brug IKKE en benzin, der er mere end 90 dage gammel, da motoren i såfald kan have startproblemer. Opbevar aldrig samme benzin tanken i mere end 30 dage.
5. Ved længere tids opbevaring, tøm da altid tanken.

Hold minimum 2 minutters pause før optankning af brændstof.

Skru benzindækslet langsomt af. Læg det på et rent underlag.

Hæld forsigtigt brændstof i tanken, undgå spild. Skru øjeblikkeligt benzindækslet på og stram til med hånden. Tør spildt brændstof op.

Sluk altid motoren før påfyldning, hæld aldrig brændstof på en maskine, der er i gang, eller hvor motoren er varm. Flyt mindst 3 meter væk fra påfyldningsstedet, før motoren startes.

Påfyldning af benzin - Rygning forbudt!

9. Olie

Når olie påfyldes/måles, skal buskrydderen ligge fladt på jorden!!

Se oliestanden på oliepinden Fig 11. Påfyld olie indtil olieniveauet er midt mellem de to mærker på oliepinden. Vi anbefaler at påfylde max. 80 ml. motorolie.

OBS! Overfyldning af olie kan beskadige motoren.

Kontroller altid oliestanden inden start. Udskift olien en gang om året, eller for hver 10. time.

Brug den rigtige olie for den rigtige årstid:

Ved 20° Ved 10°-20° Under 10°
SAE30	SAE30	SAE10W-30

10. Start / Stop

Sådan startes en kold motor.

Læg trimmeren på et plant og solidt sted.

Indstil chokerhåndtaget på (figur 2,1)

Aktiver sikkerhedsknappen (figur 5,2), og tryk gasgrebet (figur 5,4) ind, lås derefter grebet fast med låseknappen (figur 5,3).

Tryk på primerbolden 5-8 gange (figur 2,4)

Træk i startersnoren indtil motoren går i gang (figur 2,2).

Flyt chokerhåndtaget til køreposition (figur 2,1) när motoren er varm.

Sådan startes en varm motor

Indstil chokerhåndtaget på (figur 2,1).

Træk startersnoren indtil motoren går i gang (figur 2,2).

Sådan stoppes motoren

Slip gasgrebet (figur 5,4).

11. Anvendelse

Slå altid højt græs oppefra og nedefter. Derved hindres græs i at vikles om drivakselhus og trimmerhoved, som kan medføre overophedning og skader. Hvis der vikles græs eller lignende rundt om drivakselhuset, STOPPES motoren, tændrørshætten afmonteres og græsset fjernes.

Trimmer

Snørefremførelsen styres ved at presse snørehuset let mod jorden, mens motoren kører på fuld gas.

Hold trimmeren på skrå frem mod det område, der skal slås.

Figur 12, viser det bedste skæreparti, brug altid trimmeren fra venstre mod højre.

Brug snoren til at slå med, tving ikke snørehuset ind i græs, der ikke er slået. Tråd og stakithegn slider ekstra meget på snøren og kan endda knække den. Sten og mure, kantsten og træ kan slide snøren meget hurtigt. Gå rundt om træer og buske. Bark og træornamenter, træbeklædning og stolper kan nemt blive beskadiget af snøren.

Buskrydder

Figur 13, viser det bedste skæreparti. Brug altid buskrydderen fra højre mod venstre.

12. Luftfilter

For korrekt ydelse og holdbarhed bør luftfilteret holdes rent.

Fjern luftfilterdækslet ved at skrue skruen af, der fastholder dækslet.

Luftfilteret vaskes i lunkent sæbe vand og skal herefter tørre grundigt. Væd det igen i lidt olie. Tryk evt. overskydende olie ud. Hvis filteret er meget medtaget, bør det udskiftes.

Filter og dæksel monteres igen. Vær opmærksom på at filter og dæksel slutter tæt.

Denne maskine er udstyret med et tændrør, der har en elektrodeafstand på 0,6 mm 0,7 mm. For optimal ydelse, bør det udskiftes årligt.

VIGTIGT!

Hvis buskrydderen skal opbevares i over 4 uger uden at blive brugt, anbefales det at tømme al brændstof ud af tanken i en dunk. Lad evt. motoren køre tanken helt tom til den stopper. Tryk gentagende gange på primerbolden for at få det sidste benzin ud inden den sættes til side. Ved opbevaring henover vinteren, anbefales det ligeledes at tømme olietanken helt.

Opbevar altid buskrydderen i vandret position (læg den på en overflade)! Genbrug aldrig gammel benzin og olie!

Rengør desuden trimmeren for græs og snavs. Opbevar den frostfrit og hvor børn ikke kan komme til den.

Overhold alle sikkerhedsforskrifter vedr. sikker opbevaring og håndtering af benzin.

15. Fejlfinding

PROBLEM MULIG ÅRSAG L∅SNING
Motor vil ikke starte	1. Ingen gnist. Undersøg	tændrøret. Aftag tændrøret, sæt tændrørshætten på tændrøret, og læg tændrøret på metalcylinderen. Træk i startsnoren, og se om der kommer gnister fra tændrørets spids. Hvis der ikke er gnister, gentages dette med et nyt tændrør.
	2. Intet brændstof. Tryk	på spædebolden. Hvis problemet fortsætter, kontakt en forhandler/reparatør.
	3. Druknet motor. Aftag	tændrøret, og vend trimmeren rundt, så tændrørshullet vender mod jorden. Flyt chokeren til "Kør" og træk i startsnoren 10 til 15 gange. Rens tændrøret og skru det på igen, udskift eventuelt.Træk i startsnoren 3 gange med chokeren på "kør". Hvis motoren ikke starter, flyttes chokeren til "choker" og normal startprocedure foretages. Hvis motoren fortsat ikke starter, gentages proceduren med et nyt tændrør.
	4. Man skal trække hårdere i startsnoren, end da den var ny.	Kontakt en forhandler / reparatør.
Motoren starter, men vil ikke accelerere	Karburatoren skal justeres.	En reparatør skal kontaktes.
Motoren starter, men vil kun køre ved fuld gas på halv choker	Karburatoren skal justeres, repareres eller renses.	En reparatør skal kontaktes.
Motoren kommer ikke op på fuld gas og udsender kraftig røg.	1. Undersøg brændstoffet.	Brug nyt brændstof.
	2. Luftfilteret er beskidt. Rens eller udskift.
	3. Karburatoren skal justeres.	En reparatør skal kontaktes.
Motoren starter, kører og accelererer, men vil ikke gå i tomgang.	Karburatoren skal justeres.	En reparatør skal kontaktes.
Snøren kan ikke fremtrækkes.	1. Snøren er smeltet sammen.2. Der er utilstrækkelig snøre på spolen.3. Snøren er slidt kort. 4. Snøren er filtret sammen på spolen.5. Motor omdrejningerne er for langsomme.	Udskift. Brugeren kører evt. for tæt på sten og mure.Monter mere snøre.Fremtræk snøren, mens snørehuset skiftevis trykkes ned og slippes.Tag snøren af spolen, og rul den op igen.Fremtræk snøren ved fuld gas.
Græs vikles omkring drivakselhus og strenghus.	1. Højt græs slås i jordhøjde.2. Trimmeren anvendes ikke ved fuld gas.	Slå græsset oppefra og nedefter.Anvend trimmeren ved fuld gas.
Spoledåsen er sværd at dreje.	Gevindene er beskidte, beskadigede, eller fulde af græs.	Rens gevindene og smør dem med fedt hvis det ikke hjælper, udskiftes spolen, rens evt. for græs.

16. Specifikationer

BC358D
Gear	Automatisk centrifugal kobling
Håndtag	V-håndtag
Tørvægt (kg)	8,2
Karburator	Membram ype
Motor (cc)	35,8
Start	Rekyl
Brændstof	Oktan
Brændstof tank kapitet (L)	0,65
Motorolie	SAE30 / SAE10W-30 - 80 ml
Trimmersnøre tykkelse (mm)	2,4 mm
Længde med klinge (cm)	190
Tændrør Varenr. 442441
Klinge 3-tands + 80-tands
Trimmerhoved Tap n'	go 2-snøret

Grundet fortsat produkt udvikling, forbeholder Texas A/S sig ret til at forbedre produktet, uden at være forpligtiget til at forbedre allerede solgte modeller.

Reklamationsperioden regnes fra købsdatoen og er gældende i 3 år for private i Danmark, 2 år i andre lande i EU. Maskiner solgt til erhvervsbenyttelse har 1 års garanti.

Reklamationen dækker mangelfuld udførelse dvs. fabrikationsfejl eller materiale- og funktionsfejl.

Forbehold og krav

Normal slitage og udskiftning af sliddele er IKKE omfattet af reklamationsretten.

Sliddele, hvor der IKKE garanteres for holdbarheden over 12 måneder:

• Klinger
• Snørespoler/trimmerhoveder
• Kabler
• Kontakter
  • Membraner/pakninger
  • Tændrør
  • Motorvæsker (olie, benzin, fedt)
• Startsnor
• Filtre

Hvis du starter motoren uden påfyldning af korrekt olieblandet benzin, vil denne blive beskadiget og vil ikke kunne repareres og derfor ikke være dækket af garantien.

Reklamationsretten omfatter IKKE fejl eller mangler opstået som følge af:

• Manglende service og vedligeholdelse
• Konstruktionsmæssige ændringer
• At maskinen har været udsat for ydre påvirkning
• Lakskader, skader på skjold, styr, paneler m.m.
• At maskinen er blevet misligholdt eller overbelastet
• At der er anvendt andre olie-, brændstof-, fedt- eller væsketyper end anbefalet i denne vejledning
• Dårlig eller beskidt brændstof, forurening af brændstofsystemet
• Montering/anvendelse af uoriginale reservedele
• Andre forhold, som Texas A/S er uden ansvar for

Hvorvidt en sag er en garantisag eller ej, afgøres i hvert tilfælde af et autoriseret serviceværksted.

Din købskvittering er gældende som garantibevis, hvorfor den altid bør gemmes.

Husk: Ved anmodning om garanti reparation, skal modelnummer, årgang og serienummer altid oplyses. Det kan findes på CE-mærket som sidder på skjoldet bag motoren.

*Vi forbeholder os ret til ændringer og tager forbehold for evt. trykfejl

1. Anbring den medfølgende unbrakonøgle (1) i trimmerens gear hul, og bøsningen (a) så den fastgør akslen.
2. Drej snørehovedet af med uret.
