MANUAL DE UTILIZARE Razor 5130TRW Texas

Nuutilizati echipamentul pe Nu atingeti piesele rotative dealuri cu un grad de inclinatie mai mare de 22^

#

Avertiment: Lama este ascutita, nu atingel cuttul

Nu puneti mainile sau picoarele sub puntea de taieri

Avertiment: Intoldeauna utilizati uneitele correcte si piesele de schimb originale

#

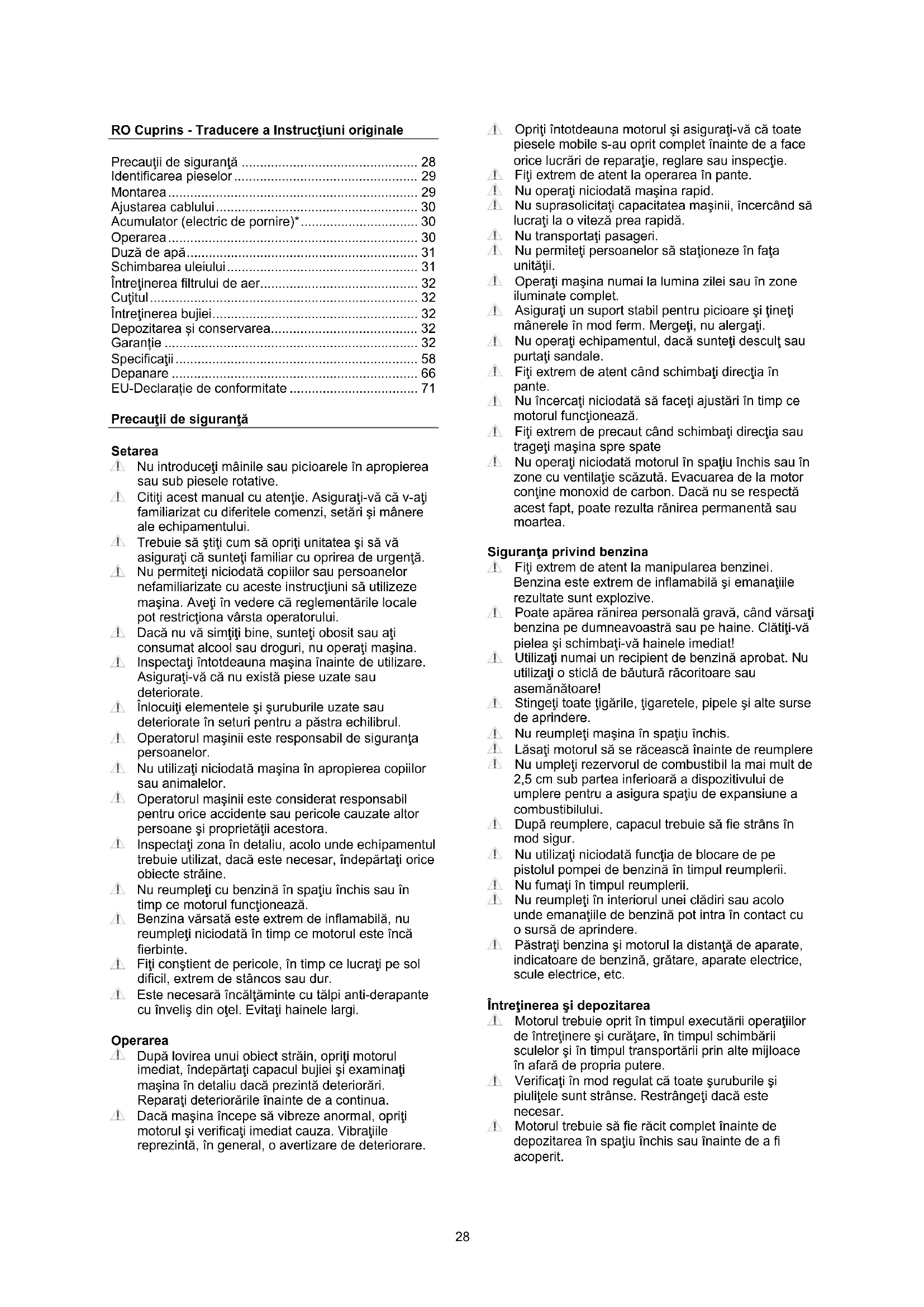

Precautii de siguranta 28
Identificarea pieseler 29
Montarea 29
Ajustarea cablului 30
Accumulator (electric de pornography)* 30
Operarea 30
Duză de apă 31
Schimbareauleiului 31
Intretinerea filtrului de aer. 32
Cutitul 32
Intretinerea bujiei 32
Depozitarea si conservarea 32
Garantie 32
Specificati 58
Depanare 66
EU-Declaratie de conformitate 71

4 Nu introduciţi mainile sau picoarele in apropierea sau sub piesele rotative.
Citiţi acest manual cu atentjie. Asigurată-va ca v-ata familiarizat cu diferitele comenzi, setariși manere ale echipamentului.
Trebuie sa stiti cum sa opriti unitatea si sa va asigurati ca sunteti familiar cu opirea de urgenta.
4 Nu permieteti niciodata copilor sau personelornefamiliarizeate cu aceste instructiuni sutilizeezumasina. Aveti in vedere ca reglementarile locale pot restrictiona varsta operatorului.
4 Daca nu va simti bine, sunteti obosit sau ati consumat alcool sau droguri, nu operati masina.
Inspectatiintotdeauna masina inainte deutilizare. Asigurat-vacnueexistapieseuzate saudeteriorate.
Inlocui elemente si suruburile uzate saudeteriorate in seturi pentru a pstra echilibrul.
Operatorul masinii esteresponsabid de siguranta personelor.
4.1 Nu utiliziţi niciodata maşina in apropiertea copiilor sau animalelor.
Operatorul masinii este considerat responsabilit pourtu orice accidente sau pericole cauzate altero persone si proprietaiti acestora.
4. Inspectati zona in detailiu, acolo unde echipamentul trebuie'utilizat, dacă este necessities, indepartati orice obiecte străine.
4 Nu reumpleti cu benzina in spatiu Inches sau in timp ce motorul functioneaza.
4 Benzina varsata este extrem de inflamabila, nu reumpleti niciodata in timpe motorul este inca fierbinte.
4 Fitj constient de pericole, in timpe celucrati pe sol dificil, extrem de stancos sau dur.
1 Este necessara incaltaminte cu talpi anti-derapante cu invelis din otel. Evitatihaine largi.

Operarea

După lovirea unui obiect strain,opriti motorul imediat, indepartatu capacul bujiei si examinati masina in detaliu dacă prezintă deteriorari. Reparati deteriorarile inainte de a continua.
Daca masina incepe sā vibreze anomal, opriti motorul si verificati imediat cauza. Vibratille reprezinta, in general, o averizare de deteriorare.

Opriţi intotdeauna motorul si asigurati-va că toate piesele mobile s-au oprit complet inainte de a face orice lucrări de reparatie, reglare sau inspectie.
Fitti extrem de atent la operarea in pante.
1 Nu operati niciodata maşa rapid.
1 Nu suprasolicitate capacitatea masinii, incercand sa lucrati la o viteza prea rapida.
Nu transportati pasageri.
4.1 Nu permittedi personelors sa stationeze in fata unita tii.
Operati masina numai la lumina zilei sau in zone. illuminate complet.
Asiguratunusuportstabilpentrupicioaretineti manereleinmodferm.Mergeti,nualergati.
1 Nu operati echipamentul, dacă sunteti descult sau purati sandale.
Fiţi extrem de atent când schimbati directia in pante.
4 Nu incercati niciodata sa faceti ajustari in tamp ce motorul functioneaza.
Fitj extrem de precaut cand schimbatj directia sau tragetj masina spre spate
4 Nu operati niciodata motorul in spatiu Inchesis sau in zone cu ventilatie scazută. Evacuarea de la motor contine monoxid de carbon. Daca nu se respecta incest fapt, poate rezulta ranirea permanenta sau moartea.

Siguranta privind benzina

Fiji extrem de atent la manipularea benzinei. Benzina este extrem de inflamabila si emanatijile rezultate sunt explosive.
Poate aparea ranirea personala grava, cand varsati benzina pe dumneavoastrau sae pe haine. Clatiit-v pielea si schimbati-v hainele imediat!
Utilizati numai un recipient de benzina aprobat. Numiutilizati o sticlă de băutură răcoritoare sau asemanătoare!
Stingeti toate tigarile, tigaretele, pipele si alte surse de aprindere.
Nu reumpletimasa n spatiu inchis.
Lasati motorul sa se raceasca inainte de reumplere
1 Nu umpleti rezervorul de combustibil la mai mult de 2,5 cm sub partea inferioar a dispositivului de umplere pentru a asigura spatiu de expansiune a combustibilului.
1 Dupa reuple, capacul trebuie sa fie strans in modsigur.
Nuutilizati niciodatafunctia de blocare de pe pistolul pompei de benzina in timpul reumplerii.
4 Nu fumati in timul reumplerii.
1 Nu reumpletj in interiorul unei cladiri sau acolo unde emanatjile de benzina pot intra in contact cu o sursa de aprindere.
Pästraż benzina simi motorul la distanță de aparate, indicatoare de benzină, grătare, aparate electrice, scule electrice, etc.

Intretinerea si depositarea

Motorul trebuie oprit in timpul executarii operatjilor de intretinere si curatare, in timpul schimbarii sculelor si in timpul transportarii prin alte mishloace in afară de propria putere.
Verificati n mod regulat că toate Šuruburile si piulitele sunt strânse. Resträngeti dacă este besoinar.
Motorul trebuie sa fieracit compltein inante de depositarea in spatiu Inches Sau inainte de a fi acoperit.

A Daca masina este neutilizata o anumita perioada de temp, va rugam sa consultati instructiunile din acest manual.
Intretineti tau inlocui etichetele de siguranta si cu instructiuni, daca este necessar.
Utilizati numai piese de schimb 山 accesorii originale.Daca nu se utilizeazaa piese sau accesorii originale,raspunderea nu se mai aplica.

Diverse

Motorul nu este pre-umplut cu ulei.
Dispositivele de control montate din fabrica, precum cablul de ambrieaj montat pe maner, nu trebuie indepartat sau expus.
Goliji rezervorul de combustibil numai in aer liber. Benzina este extrem de inflamabila si emanatiiile rezultate sunt explosive.
Asigurati-vacamainaesteasigurata corectcand estransportatapeo platformaetc.

Produsele electricu uzate nu trebuie aruncate la gunoiul menajer. Acest disposizitiv trebuie predat la un centru de reciclare pentru procesarea sigură.

Masa de tuns iarba a fost fabricata conform celor mai recente cerinte de siguranta. Acestea includ o frana a cutitului care opreeste motorul si cutitul in 3 secunde candcutitul franează. Fiecare precautie este eficientă numai dacă este respectata exact. Utilziţi descrierea urmatoare cand montati masina de tuns iarba.

Identificarea pieselor

Vezi figura ID

Observatie: figurile pot diferi de modelul actual

A. Bara帽子entre particulactionare*
B. Bará lánér pentru frână motor
C. Demaror cu recul
D. Piulita fluture
E. Aparatoare de descarcare spate cu blocuri distantiere*
F. Duză de apă *
G. Colector de iarba
H. Capac de amplere cu benzina
I. Filtrudae aer
J. Teava de esapament
K. Bujie
L. Buşon de ulei
M. Mulcire
N. Clapetă de acceleratie - Viteza de párghie *
O. Clapetá
P. Reglarea in inaltime
Q. Aparatoare de descarcare laterala
R. Pompá Primer *
S. Plac frontal
T. Demaror electric

• poate diferi de modelul actual.

Montarea

Despatcharea:Figura M1

Scoatej masina din cutie,tragand-o intr-o parte.Cutia contine:

1 bucata masina
4 bucai set de piulite fluture constand din piulite fluture, suruburi si saibe. (Vezi ID; D)
2 bucāti blocuri distantiere (Vezi ID; E)

Avertisment: Asigura-va cau sunt ciupite caburile.

Bara帽子 si reglarea in inaltime: Figura M2

Barele帽子 sunt reglabile in inaltime. Acest lucru inseamna cã pot fi reglate, astfel incat sa se potriveasca cel mai bine necessitatior dvs. Inainte de montarea barei帽子, poate fi o idee bunã sa va decideti ce inaltime este cea mai bunã pentru dumneavoastră.

1. Setaṭi tubul barei关键时刻 inferioroara la inalṭimea de lucru care vi se potriveste. “H” este posizia inaltā si “L” este posizia joasa.
2. Atasati piulita fluture din interiorul consolei laterale si in bara maner inferioară.
3. Atasa ti bara maner superioarpe cea inferioroara. Strangei cu piuliata fluture din interiorul bareimanner.
4. Adaptaci cablul si asigurat-l cu coliere pentru cablu

Montarea cablului de frână al motorului: Figura M3

1. Impingeti cu grijă bara MANER superioara ID:B spre inainte
2. Introduci cablul de frana al motorului de la exterior in orificiul din consola de pe bara maner ID:B sblocati.

Montarea cablului de actionare: Figura M3

1. Impingeti cu grijă bara maner inferioară ID:A in jos
2. Introduci cablul de actionare de la interior in orificiul din consola de pe bara maner ID:A si blocati.

Montarea demarorului cu recul: Figura M4

1. Trageti bara maner de franare a motorului si mentineti in positie pentru a elibera cabul de pornire de pe motor.
2. Trageti cu grijă cablul de pornire din motor (Bara maner de frânare a motorului TREBUIE mentinută in positie)
3. Atasati maneta de pornire pe cadrul barei maner.
4. Eliberati bara maner de franare a motorului si maneta de pornire.

Montarea placii frontale: Figura M5*

1. Pentru modelele cu placă frontală cu suport pentru căni, respectati figura M5-1

2. Pentru modelele cu placă frontală, respectaţi figura M5-2

3. Notă: Nu toate modele au o placă frontală

Montarea colectorului de iarba: Figura M6

1. Fixaadrul la colectorul de iarba. Colectorul de iarba se livreazau un indicator comod care arata dacaa aceastacutie este plina cu iarba si trebuie golita.

Aparatoare de descarcare spate: Figura M7-1

Dacà doriti sá tāiṭi fāra colectorul de iarba, este importante sá atasa ti doua blocuri distantiere.

1. Introduci cele 2 blocuri (ID:E) sub aparatoarea de descarcare spate.

Notă: Blocurile distantiere sunt numai pentru ejectarea spate! Dacă nu este cazul, trebuie indepărtate.

Avertisment: Daca cele doua blocuri nu sunt montate. Maşina de tuns iarba va avea dificultăti la eliminarea ierbii.

1. Introduciţi accesoriul de mulcireși independarti aparătoarea de descărcare laterala, dacă doriti și tăiati iarba cu functie de mulcire. NB Nu Utilizati colectorul de iarba

Important: Amintiti-va sa indeparta ti accesorul de mulcire, candutilizati colectorul de iarba.

Aparatoare laterala de descarcare: Figura M7-3\*

1. Ridicati aparatoarea laterala si introduceti aparatoarea de descarcare laterala. Introduceti apoi accesorul de mulcire in disponitivul de descarcare spate pentru a tăia iarba cu functția de descarcare laterala. NB Nu utilizati colectorul de iarba

2. Notă: Nu toate modele au o apărătoare de descărcare lateră

Ajustarea cablului

Urmatoare cabluri pot fi necessities pentru reajustare: Figura A1

1. Cablu pentru actionare
2. Cablu pentru frâna motor
3. Cablu pentru clapeta de acceleratie

Notă: Cablul clapetei nu poate fi ajustat!

Ajustarea cablului de actionare: Figura A1-1

In cazul in care constatai o slabire a cablului de actionare, aes lucru poate fi rezolvat simplu prin strangerea sau slabirea surubului de pe cablu.

1. Strangeti răsucind in sens orar - slabirea cablului.
2. Strangei rasucind in sens antiorar - strangerea cablului.

Ajustarea cablului de frână al motorului: Fig A1-2

In cazul in care constatai o slabire a cablului de frană al motorului, acest lucru poate fi rezolvat simplu prin strängerea sau slabirea Šurubului de pe blocul motor.

Ajustarea cablului clapetei: Figura A1-3

In cazul in care constatati o slabire a cablului de turatie, acest lucru poate fi rezolvat simplu prin strangerea sau slabirea surubului de pe blocul motor.

Inainte sā fieutilizata functia de pornire electricá, bateria trebuie incarcata timp de 12 ore. Introduceci fişa de incarcare in orificiul din baterie si conectati incarcatorul la o sursa de alimentare.Vezi figura. A4

Incarcare in timpul sezonului

Bateria este incarcata puţin in timpul utilizări, insă este probabilit să fie nécessara incarcarea bateriei de cateva ori in timpul sezonului - in functie de numărul de porniri/opriri ale motorului. Puneti-o la incarcat in jur de 12 ore.

Depozitarea bateriei

Bateria trebuie sa fie depositatla loc uscat si cald in timpul iernii. Nu o expuneti la temperaturi joase. Incarca biateria complet inainte de depositare siaezaati apoimasaina de tuns iarba intr-un loc unde nu este expusă la frig. Acoperiti alternative bateria cu o

carpeta groasa sau asemanatoare, dacma sina de tuns iarba este in magazie/garaj unde poate fi rece.

Incarcai bateria de 1-2 ori in timpul iernii pentru a va asigura că bateria işi pastreaza capacitatea completă.

Depozitarea incorpcta poate deteriorara bateria si nu este acoperita de garanjie.

*Observatie: figurile pot diferi de modelul actual

Operarea

Verificati intotdeauna si completa ci ulei inainte de pornire!

Citişi aplicati instructiunile date in ghidul de pornire atasat!

Nivelul ueiului trebuie sa fie intotdeauna intre marcajul min. si max. de pe joja de uei. Umpleti cu uei SAE-30. Motorul trebuie sa contina in total 0,6 litri de uei. Utilazi numai combustibil fara plumb de E5 pentru motor. Nu supraumpleti niciodata rezervorul.

Ajustarea inaltimii de taiere: Figura F1 (figurile pot diferi de modelul dvs. actual)

Masa de tuns iarba are 6 inaltimi diferite. Inaltimea detaiere este cuprinsa intre 28mm si 75mm

Pornirea: Nu porniţi niciodatață masina de tuns iarba pe iarba inalta.

Recul cu pompa Primer, figura F2

1. Trageti pompa Primer de cateva ori, prima data trageti de 1-3 ori, dacă este necessities, mai trageti de 3-5 ori. Notă: Nu este posibil să inecăti motorul
2. Tineti bara maner pentru frana motorului; aceastva elibera frana motorului.
3. Trageti incet demarorul cu recul, pana cand simtiti rezistentă in cablu, tratgeti apoi rapid si energetic. Nu lasati din mană demarorul cu recul, ci glisati-l cu grijă in positia de pornire.
4. Tinejbara pursuant auto-propulsie pursuant a incepe cosirea

Recul cu clapeta, maneta de gaz, figura F3-A

1. Cu motorul rece, setati maneta clapetei pe "Choke" - Cu motorul cald, setati maneta clapetei pe "Run".
2. Miscatu maneta de acceleratie la "Rabbit" complet (A)
3. Tineti bara maner pentru frana motorului; aceastva elibera frana motorului.
4. Trageti incet demarorul cu recul, pana cand simtiti rezistentă in cablu, tratgeti apoi rapid si enerigic. Nu lasati din mana demarorul cu recul, ci glisati-l cu grijä in positia de pornire.
5. Ajustati maneta de acceleratie, dacă este besoinar,și aduceti maneta clapetei in poziţia "Run". (orice motor rece)
6. Tinej comaaru auto-propulsie pentru a incepe cosirea.

Demaror electric, figura F3-B

4 Pentru a evita pornirea accidentalà a masinii, atunci cand masina nu se utilizează, butonul de pornire trebuie să fie scos din masina.si depositat in siguranta.

1. Cu motorul rece, setati maneta clapetei pe "Choke" - Cu motorul cald, setati maneta clapetei pe "Run".
2. Mischati maneta de acceleratie la "Rabbit" complet (A)
3. Tinejbara manerpour frana motorului;aceasta va elibera frana motorului.
4. La pornira maşinii, introduci butonul dePornire in contactul de aprindere, la partea inferioroara a barei maner si apasati-l.
5. Tini butonul apasat panacand porne ste motorul, apoi eliberati-I.
6. Ajustati maneta de acceleratie, dacă este besoinar,și aduceti maneta clapetei in poziţia "Run". (orice motor rece)
7. Tini ti paraverty auto-propulsie penta incepe cosirea.

Recul cu clapeta, viteza de parghie, figura F3-C*

1. Cu motorul rece, setati maneta clapetei pe "Choke" - Cu motorul cald, setati maneta clapetei pe "Run".
2. Tineti bara maner pentru frana motorului; aceastava elibera frana motorului.
3. Trageti incet demarorul cu recul, pana cand simtiti rezistenta in cablu, trageti apoi rapid si energetic. Nu lasati din mana demarorul cu recul, ci glisati-I cu grija in positia de pornire.
4. Intoarceti maneta socului in "Run" de positie. (numai motorul rece)
5. Setaţi maneta de viteză in treapta 1 la 4(C)

6. Tinejbara pursuant auto-propulsie pursuant aincepe cosirea

7. Notă: Modelul nu este echipat cu clapeta

Notă: In timpul utilizarii masinii de tuns iarba, bara pentru frâna motorului trebuie să fie activă.

Manetá clapeta de acceleratie*

Viteza motorului poate fi ajustata in temp ce conduceti.
Răsuciti maneta de gaz pentru ajustarea turatiei. (ID: M) Se recomanda sa rulati la acceleratie completă pentru rezultate maxime de tăiere.

• Notă: nu toate modele au clapetă de acceleratie

Regulamentul de viteza*

Viteza poate fi reglata de la 2.7 - 5.0 kilometri pe ora in temp ce conduceti. Activati manerul dreapta pe tabloul de bord si un set intruna dentre cele 4 viteze diferite. Atunci cand conduceti in una din cele ultimele doua viteze differa ritmul nu va varia in mod semnificativ.

Schimbaṭi trepta de viteza doar in timp ce masina functioneazá cu functia de auto-propulsie activata. Acest lucru asigura o uzură minimă a curelei de transmisie si o schimbare usoară a treptei de viteza. Daca trepta de viteza este schimbata atunci cand masina nu este in miscare, există riscul sa cadă cureaua in momentul in care masinaincepe sa se deplaseze. In plus, există riscul sa deteriorioreze atat cablul, CATI cureaua.

• Notă: nu toate modelele au maneta de vitežă

Oprirea: Figura F4

1. Eliberati frana motorului si bara de auto-propulsie pentru a opri masina de tuns iarba si motorul

Notă: Cutitele se vor roti până la 3 secunde după oprirrea maşinii.

Duză de apă

Partea stangá a parti frontala masinii de tuns iarba este echipata cu o duza de apa pentru spalarea parti frontala. (Vezi figura ID-F)

• Atunci cánd se alimenteaza cu apa, masina trebuie sá fie intr-o pozièt cu inaltime CAT mai redusă si positonata pe sol. Astfel, se va asigura ca apa râmâne sub partea frontală.
• Atasa ti un furtun la duza.
• Dati drumul la apaşi porniti motorul.

• Rotatijile cutitelor vor asigura că apa va curata partea inferioară a parti frontale.

• Notă: nu toate modele au Duză de apă

Dacă celementionate mai sus nu sunt respectate, apa poate să patrundă in transmisieși poate lovi cablurile de ambreiaj, fapt care ar creste riscul de coroziuneși de rupere a cablului. Garantia nu va acoperi incest lucru!

Nota: Pencru cele mai bune rezultate, curata partea frontala cu functia duza de apa imediat dupa ficare cosire. Daca iarba se usuca, aceasta functie nu va functiona optim.

Schimbarea uleiului

Uleiul trebuie schimbat pentru prima data după 5 ore, apoi cel putin 1 data pe an.

Vetriavea nevoie de un set pentru extragerea uleiului Numarul de articol:40-11336

Uleiul 日 setul de extragere a uleiului nu sunt incluse

Utilizati un set de extragere si procedati astfel:

1. Porniti motorul si lasati-l sa fonctioneze tamp de 5 minute Sau pana cand motorul este fierbinte. Un motor fierbinte lichefiază uleiul ceea ce il face mai uşor de golit.
2. Aspirati uleiul prin orificiul de umplere cu ulei, cu ajutorul unei seringi care este livrata impreunacu setul de extragere a uleiului. Utilazi furtunul pentru a ajunge la baia de ulei.
3. Transferatiuleiuluzat intr-un recipient gol.
4. Umpleti motorul cu ulei SAE-30.
5. Verificati nivelululeiului cu joa de ulei. (Min / Max)

Aminti-va sa eliminati uleiul uzat, astfel incat sa nu polueze mediu inconjurator.

Utilizati stația dvs. locală de reciclare.

Intretinerea filtrului de aer

Và rugam sā inspectati sā curataṭi filtrul de aer in mod regulat. Daca filtrul nu a fost curataṭat pentru o perioada mai lunga, aesst lucru va afecta przy de putere a motorului sī esapamentul.

Figura A2

1. Curatai in jurul filtrului de aer inainte de aI indeparta.
2. Indepartatu cu atentie filtrul din hartie si verificati-l. Periati-l cu o perie moale. Daca este foarte murdar, trebuie schimbat. Aveti grija ca in admisia motorului sa nu patrunda impuritat.
3. Spalati elementul spumant negru de pe partea dreapta in apa caldu tcu sapun.
4. Scurgeti elementul spumant de apa 山 lasa-i s asuse.Puneti cateva picaturi de ulei SAE-30 pe filtru pentru a-l umezi uor cu ulei.Stoarceti cu grijarice surplus de ulei.Remontati elementul.
5. Verificati că toate piesele sunt fixate correct Şi capacul este Inchis conform prezentări din imagine.

Cutiul

Inspectareacutitului

• Intoarceti masina cu fata in sus.
• Inspectatu ciutitul dacă prezintă deteriorară, fisuri, rugină excesivă sau coroziune.
  Verificati dacă surubul cutitului este strâns.

Nota: Un cutit tocit poate fi ascutit! Dar un cutit uzat, indoit, fisurat sau deteriorat in alt mod trebuie inlocuit.

Indepartareacutitului:Vezi figuraA3

Dacă independpăratai cuțitul pentru a-l ascuţi sau a-l inlocui, trebuie să'utilizati o cheie dinamometricăși manusi rezistente pentru a va proteja mainile.

1. Slabiti surubul cutitului. Utilizati o bucata de lemnento a preveni cutitul sa se roteasca accidental.
2. Indepartati surubul, saiba, cutitul si suportul cutitului in aceastar ordine
3. Ascutiti sau inlocuti ci tutil.
4. Introduci suportul cutitului, cutitul, saiba si surubul in această ordine.
5. Strangei surubul cutitului. Utilizati o bucata de lemn pentru a preveni cutitul să se rotească accidental.

Avertisment: Un cuit trebuie ascutit, astfel incat sa se afle in echilibru 100% , in caz contrar putand cauza vibrati ciare ar putea deteriorara motorul. Deteriorarea motorului ca urmare a ascutirii defectuoase nu este acoperita de garante. Recomandam prin urmare ascutirea cutitului la un centru de service.

Intretinerea bujiei

1. Inlaturati capacul bujiei.
2. indepartaşi prin periere orice impuritateşi depuneri de pe bujie.
3. Desfaceti bujia cu o cheie pentru bujii.
4. Verificati dacă izolatația este intactă.
5. Curatai bujia cu o perie din sarma.
6. Māsurati spatiul liber dentre electrozi 0,7 - 0,8 mm. Evitati deteriorarea electrodului.
7. Daca este deteriorat, inlocui-1 cu unul nou.
8. Remontati bujia. Numarul de articol: 40-11294
9. Remontati capacul bujiei.

Depozitarea si conservarea

Cositoare ar trebui sā fie intretnut in mod regulat: Verificati toate suruburile, piulitele sicarcase. Verificati ficare claritatea lama. Este recomandat sā inlocuiti lama la ficare doi ani. Se recomanda sā comandi revizuirea anualá a serviciului local de gazon.

Depozitare: cositoare pàstra intr-o camera uscata si curata. Aparatul trebuie sá fie curatate dupa ficare utiliser. Din interiorul carcasei de tuns iarba pentru a elimina si murdarie. Inclinati fată de tuns pentru a curata până la 45 de grade. Atunci cand inclinat intro parte, filtrul de aer si carburator trebuie sá fie intotdeauna indreptata spre sus. In caz contrar, aceasta poate duce la scurgeri de ulei si la avarierea motorului. Inainte de ficare intretinere verificati dacă capacul este scos din bujie.

Depozitare in timpul iernii: Goliti rezervorul de combustibil si porniti motorul pana la eliminarea reziduurilor de combustibil. Scoateti capacul bujie. Scoateti bujia si se toarna o lingura de uei in gaura. Trageti de demaror de mai multe ori. Pune bujia, dar nu purta capota. Schimbai ueiul in conformitate cu programul de mai sus. Acum, cositoare este stearsa. Indepartati orice murdarie si iarba de la masina de tuns iarba. Scufundati carpa in uei si apoia acopera carcasa si manerul cu un strat subtre de uei pentru a proteja piesele de ruginirea.

Garantie

• Cositoare este acoperit de 2 ani de garantie limitata.
• Garantia acopera defectele de material 山 / sau de manoperà.
• Garantia nu acoperă daunele cauzate de uzura normala, abuzul Sau lipsa de intretinere.
• Garantia nu acoperă curătarea systemului de combustibil, inlocui / reglăi cablul de pornire, de primăvară start-up, bujia, lama, lama titular, centura sau sarmă.
• Garantia nu se aplică in cazul in Utilizarea de nonpiese de schimb originale.
• daca o problema este acopenita de garantie, de ficare data alegerea serviciului.
  Document de garantie este de o chitan. Se pastreaza.
• Notă: Când achizitionaşi piese de schimb, servicii ar trebui sa fie informatițu cu privire la numărul motorului si modelul.
  Dacā porniti motorul fara sa adaugaṭi ulei, acesta va fi deteriorarati si nu poate fi reparat si, prin urmare, nu este acoperit de garantie.

MEMENTO: Achizitionarea de把这些 de schimb, precum si orice solicitare de reparatie prin garantie, impune intotdeauna specificarea numarului de model si a numarului de series. Acestea se gasec pe eticheta CE de pe masina!

CopepxaHne-PYC

IpaBnla 6e3onacHocTn. 33

0603haueHHe coCTaHBbIX cacteI 34

C6opka 34

PerynipoBka Tpocika 35

AkkymyIaTOp (3eKtpueckn npck)* 35

IcnoJb3OBAHne 36

HacaKa Dnpa36pb3nBaHn 37

3ameha macna 37

06cnykuaHne BO3dyuHoro qnIbTp a 37

Hox 37

XpaHneHne n o6cnyKuBaHne. 38

Texnueckoe 6cbnykBaHne. 38

TapaHTna 38

Texnueckne xapaKTepeNCTnKn 59

yctpaHHeHHeNoJaOK 67

Ppabnna 6e3oanchoctn

IoproToBka

He noctabnTe pykn nHn HOrn noBpaauouece DeTaN.
BHIMATEJIbHO npOHTaTe 3TO pyKOBOCTBO NOJb3OBaTEJIy. Y6eNTecb, YTO BAM N3BcTHO Ha3HauEHNE pa3NJuHbIX 3nEMeHTOB ynpabHeHn, HAcTPOeK n pyKOaTOK 6OpdyoBaHn.
BbO3aHb 3HaTb, KaOCTaHOBnTb Ra3OHoKOCNky UymTe bNoIb30BaTbcraabApnHbIM BbIKJIOUcATEmE.
He DonyckaTte NcNoJIb3OBAHne MaUHHbI DeTbMn INIObMn, He O3HaKOMJeHHbIMC DaHHbIMN HCTpykIaMn. BHMaHne. MeCTbIM 3aKOHOaTeJIbCTBOM MOKeT 6bITb OrpaHueH BO3pACT ONepaTopa.
EcnBbHe3dOpOBbl,yyBcTBye YeCTaNOCTb, ynotpe6nAnAikorOnbnnJekapCTBeHHbIe npenapaTb, He CneJeYet 3KcNnyatnpoBaTb MaunHy.
Ipepe nCnoB3ObaHnem MaunHbI Bcerda npOBepaTe ee y3JIbHa ppeDMet H3HOca nnIOBpeXdeHn.
I POn3BODInTe KOMnEKCHyO 3aMeHy H3HOCBbIXXcN INIOBpeKDeHHbIX 3NeMehTOB N 60JTOB, YTO6bl COxpaHHTb 6aJaHCnPObKy.
OnepaTop MaunHbI OTBeHaET 3a 6e3onacHOCTb HIOJe.
HnKOrJa He nCNoJIb3yIe MaUINHy PAnOM C DeTbMn Nnn JKNBOTHbIMN.
Onepatop MaHHHeCET OTBETCTBEHHOCb 3a IIOble npOncIeCTBn ININ PNCK, KOTOPMy NOdBepraOTcR NODIN INNXMYIeCTBO.
TtataTeNbHO OCMOTpuTE MeCTHOCTb, rde 6ydet HcNoIb3OBAtBcra 06OpdyOBaHne. Pn HEO6XoDMOCHT ydaJInte JINHHe ppeMTebl.
He 3a npabTne MaunHy 6eH3nHOM BHYtpn NOMeHm Hnnpn BKIOueHHOM DBNrTaTeJe.
I PpOHTbI 6eH3nH IerKo BocnAmHeTc. He NaHnHaTe 3anpaBky, ecn DnraTeIb eIe ropAHyI.
БудьтBE BHIMATEJIbHbI BO BpeMpa60TbHa CLOXHOM rpyHTe, HApnMep CnNtKOM KAMEHCTOM IIN TBepdOM.
IcnoJb3yIe 60tINHK CO cTaNbHbIMN HOCaMn I HeckoJIb3raJeI NOIOuBOH. He HaDeBaIte HeJIOTHO CNDyO ODEXy.

McnoJIb3OBAHne

HaToNkHyBnCb Ha NoCTOpOHn npEaMeT, HEmeDnEHHO 3aIyUHTe DIBrAteJIb, CHIMNTe KOIIaYOK CBeu 3axrAHH N TuaTeNbHO OCMOTpnte MaunHy Ha npEaMeT NOBpeXJdeHm. IpeXJe Yem npoOnJXtB paOby, yCTpaHIne NOBpeXJdeHne
EcnBBo Bpempa6oTbMaunHbNORBNTc HecCTeCTBeHHaBnBpaCn，3aJywnTe DBnraTeNb n yctahOBnte npuHHy HeNoJaKn.Bn6paCn, kak npabnlo，RbIeTCpN3HaKOM NOLOMKn.
BcerdaIpyuHTe DBuratEnb Iy6eHITecb, YTO BCE BpaauoUnccea HAcTN NOJHOCTbIO OCTaHOBUINCb, npexJe cem HaaytB OCMOTn paobTbI pemOH TY, HAcTPOKe.
BybTe npedeIbHO OCTOPOKHb BO Bpempa60tb HaCKNoHax.
HnKOrJa He 3KcPiyaTnpyTe MaunHy C BbICOKM TEMNOM.
He npebbwaIte donyctmmyo Harpy3ky Ha MaunHy, nbITaCb pa60TaTc B BicOKOJ CKOPOCTbIO.
He nepeBo3nte naccKnpoB.
He donyckaIte noaBneHnnoctopoHHnx nepeD yCTaHOBko.
3KcNpyaTnpyTe MaunHy TOJIbKO dHem HnHaXopoOo OCBeueeHHbIX NIOuaKaX
ObecneBte HaedKHyIO onopy IIN HOR IN KpenKO depKNTe pyKoTKn. Bcerda xOJnTe, HNKOrDa He 6eraTe.
He 3KcIpyaTpyTe o6OpyObaHne 6e3 6bYBn nB HEnoDxOJaEi O6bYBn.
Ebybte npedeJbHO ocToPOXHbI npi CMeHe HappaBneHnHa CKJIOHax.
He nbTaIeTcB BbINOHrTb HAcTpOry BO BpeMpa60tbl DBnraTeIy.
БудTe npeДeЛьНВИМaTeЛьНБI BO BpEmЯ ДВИКЕнгЯ 3aДнHIM XODOM ИПБбкИрOBKe MaшинБiHa3aД
HnKOrJa He 3anyckaTe DnIraTeNb BHyTpIn NOMeHn Hn Ha yAcTkax C nIOXoBBeHTnlaueMe. BbIXnon DnIraTeN CoepKNT OKCbYrIepOa. HeBbINONHeHne NHCtpyKm MOKeTCTaTb npuHHoYBeBya nn Cmeptn.

Mepbl npedoctopoxhoctn npn 06paueHHN C 6eH3HOM

Будteчрзвуаиоoctopoхныприобрашенnc6beH3nHOM.БeH3nHЯBJIETcnerKOBOCJIaMeHryUIMMCBeIeCTBOM,aero napbI B3pbIBOONaCHbl.
I pOJIHTbH Ha TeNo UIN OJExKdy 6eH3nH MoKeT BbI3BaTb CepBe3HyTO TpaBMy. IpOMOIte KOKy HEMeDJIeHHO CMeHInTe OJExKdy!
I NcnoJb3yIe KaHnCTpbl, npedHa3HaueHHbIe CneuaJIbHO dJa 6eH3nHa. He nCNoJb3yIe MArKHe 6yTbIKn I3-NOd HAnNTKO B NOo6HyIO Tapy!
I Ioracnte Cnrapetbl, Cnrapbl, KypnteHbHbte Tpy6kn Ndpyrne nctouHKn BOCnnaMeHeHn.
HnKoRda He 3anpaBnIte MaunHy BHyTpni NOMEeHn.
I DaIe DnBraTeJIIO OCTbITb, IpexKeJe CEM npNCTyNTb K 3a npaBke
HnKOrIa He 3anOnHnIte 6eH3o6ak DoBepxy - octaBBTe He MeHee 2,5 cm Do HnXhero Kpaar 3aINBHO OTBepCTn, TAK KaK 6eH3nH MoKeT paCunPraTbCra.
Iocne 3anpaBkn y6eHntecb, YTO KpbIuKa HAnekHO 3aKpbIta.

HnKOrda He NcNoB3yIte yHKUIO 3aMbKaHn3anpaBOuHO rNCTOJeta np3anpaBKe.
He Kypnte BO BpeM 3aPaBKn.
HnKorda He BbInonHraTe 3anpaBky BHyTpni 3aHn HnTAM, Ie npbl 6eH3nHa Moryt BCTyNTb B KOHTAKTCNTOUHNOMBOCnJaMeHeHNA.
XpaHnTe 6eH3nH n pacNoaraIte DnIraTeJIb NOaJIbWe OT yCTpOInCTB, naJIbHbIX IaMn, 6ap6ekIO, 3NeKTPoPnIbOpOB, 3NeKTPuYeCKOrO INHCTpyMeHTa N T. D.

06cIyKbAHne I xpaHeHne

4 PnO6CnyKuBaHmN uNCTKe, CMeHe HNCTpyMeHTOB N IpeB03Ke He CBOUM XoDM Heo6XoIMMo rIyWntb DBNrTaTeNb.
4 Perynphno npOBepaTe 3aTJkY BCex 60Tob n raek. Pn Heo6xoDnMoCTn 3aTAHnte NOBtOHO.
A DnBraTeIb DOJIKeH NOHOCbIO OcTbITb, IpexKeJde Yem MaunHa 6yDet NocTabNeHa Ha XpaHeHne HnHaKpbIta YexlOM.
EcnMaunHa He nCNOJb3yETcIINTeJIbHoe BpemO3HaKOMbTEcB C INHCTpyKUmaMn B 3TOM pyKOBOCTBe NOJb3OBaTeJIa.
4 CoxpaHnTe HIN 3aMeHnTe PpeDynpexJaIOuIe INHΦopMaUHOHHbIe HAKeIKN,ecNI 3TO Heo6XoJIMO.
4 NcnoIb3yIte TOnbKO opunHaNbHbIe 3aNactn n akceccyapbl. Pnp nCNoIb3ObaHnn HeopunHaNbHbIX 3aNacteNINn AkceccyapOB rapaHTnHbIe 6o3aTeJIbCTBa He co6JIOdaIQTCs.

DpyrncBedeHn

I3naabnoDbratnbHe 3anpaBneH maclOM.
3aBOe, HApnMep Tpoc pyHoro pbuara CcEJIeHn, He cJeDyeT dEmOHtnpoBaT nIN NOdBepraTb BO3DeICTBIOO OKpyKaIOUe Cpebl.
CnBaIte 6eH3nH ToIbKo Ha yIuIe. BeH3nH YBJIaETcRA IeKOBOCpIaMeHraUIMcR BeIecTBOM, a eO npbl B3pbIOONaCHbl.
Ipn TpaHcnpOpOBKe MaunHbHa nlaTΦopMe Heo6xoJIMHOaDExKHO 3Ty MaunHy 3aKpeNtB.

Otpa6oTaHHa 3neKtpoTeHNueckar npodykun He noDnEKNIT yTINIm3aun Ha 6bIb0bIX CBAJkax. DaHHe O6OpyDoBaHne HEOxOIMO IOCTaBNTB MecTHbI CEHTp nepepa6OTKn OTXoOB DnIe 6e3onacHOYTNIm3aun.

Ta3OHOKOcNJa npOn3BedeHa B COOTBeTCTBn C nocJeHmH HOpMaMn TexHKn 6e3oNaCHOCTn. DaHHbIe Tpe6oBaHn BkIIIOaIOT B ce6r TOPMO3,OCtAHabINBaIOU m DBrIaTeJIb H HOX B TeueHne 3-XcekyHn nocNe Haana TopMOKeHn.

KaKdoe npedocpekeHne 3pckTnBHO NlMb torda,koRa eMy cIeIyIOT HeyKOCHITeNbHO. BocnoJb3yIteCb cIeIyIOuM OINcAHnEM BO Bpemc6bOpkn r3OHOKOCnKn.

0603haueHne coCTaHBbIX qacteI

Cm.pucyhoK ID

PpmeaHHe: pucyHKn MoryT OTnnuatbca OT mHeoueY BAC MOdJI.

A. RykoTbДЯуравлени
B. RykoTb TOPMOKeHnI DnurTaTeJIa
C. MexaHueckn CTapTeP
D.Барашковая raиka
E. OrpaKdHeHne 3aHrero BbI6pOca c npomexkyTOHbIMN 6JOKAMn*
F. Hacaika dna pa36pb3rHbHnA
G. TpaBoc6OpHNK
H. Kpbilka tonJIINBHOI ropIOBNHbI
I.Bo3dyuHbIΦnJbTp
J. BbIXionHaCnCTema
K.Cbeya 3aXnraHn
L. PpO6Ka MaCNoCnBHOrO OTBepCTN
M. MylbChpyuOua 3aRnyka
N. Pbyar ynpabJIeHnI dPoCCeJIeM - PerynipObaHne ckopocTu*
O.Bo3dyuHa 3acJIOHka
P. PerynipOBKa BbICOTbI
Q. OrpaXdHeHne 6OKOBOro BbIbPoca
R.Праимер
S. NaheJIb*
T. 3neKtpnueckn cTapTeP

• MORYT OTNIUATbcra OT BaUeM MoJeN.

C6opka

PacnakokBa: PucyHOK M1

N3BneYra3OHOKOcNIky N3 Kopo6Kn, BbITrHyB ee c60ky. Kopo6ka coedePKNT:

ra3OHOKOKNka-1wT.

KOMJIeKT 6apaUKWOBbIX raeK, COCTOaIuN u3 yka3aHHbIX raeK, 6oJTOB u Wau6-4 wT. (CM. ID; D)

PpomexkyTochbe 6Jokn (CM. ID; E) -2 wT.

Remedierea defectiunilor
Dacă problema dvs. nu este descrişă mai sus, vă rugăm să contactăi un centru de service aprobat sau Texas A/S.

Dificultatea de pornire
Problemă	Cauză	Solutie
Dificultate generală de pornire	• Procedură greșitate de pornire	• Respectăți cu precizie instrucțuniile de pornire din manual.
Cablul de pornire este foarte strâns (nu va porni)	• Mânerul de frână nu este activat• Mașina este așezata în irba înță	• Activăți mânerul de frână și trajeți cabul de demarare.• Mutăți mașina din irba înță și repețășcedure du pornire.Setăți ajustarea înțăjimii în cea mai înță pozițe, astfel înță cuțitul să fie ridicat liber din iară.
Mașina nu va porni în cazul în care cabul de demarare sau butonul electric de pornire este apăsata (sau demarorul "face clic" cănd se incearcă o pornire electrică)	• Mânerul de frână nu este activat• Firele nu sunt conectate la baterie• Cabul de frână este ajustat incorcet• Mașina STLănă• Motorul nu este pregătti înante de pornire• Maneta de șioc nu este în poziția corectă• Nu mai este benzină în rezervorul de combustibil• Benzina este mai cheve de 3 luni	• Activăți mânerul de frână al motorului și apăsăți butonul electric de pornire.• Verificăți dacă sunt conectate firele de la baterie la motor și butonul de start.• Ajustăți cabul de frână al motorului, respectânde instructțuniile din manual.• Mutăți mașina din irba înță pentru a o porni.Inclăți mașina cănd pornțe.• Setăți reglarea în înțătime în poziția cea mai înță, astfel înță cuțitul sășfunctioneze liber.• Impingței pompa Primer de 1-3 ori înunte de pornire.• Mutăți maneta de șioc în-o pozițe diferiră.• Verificăți și umpleți rezervorul de combustibil cu benzină.• Golți rezervorul de combustibil și carburatorul de benzina/heveș și umpleți cu benzină nouă.
Nico scânteie de aprindere (nu poate porni)	• Capacul bujiei este slăbit• Bujia este uredă sau murdară• Spațiu incorcetître bujie și electrod• Filtrul de aer este murdar Sau defect	• Verificăți dacă acest capacit este atașat ferm la bujie.• Verificăți dacă nu există murdurie pe bujie, respectânde instructțuniile din manual.• Verificăți și ajustăți spațui buljiei, respectânde instructțuniile din manual. Alternativ,,inlocuți bujia.• Verificăți filtrul de aer dacă este murdar și curăți-l, respectânde instructțuniile din manual.
Mașina de tuns iarba pornțe, dar funționează neuniform
Problemă	Cauză	Solutie
Turații insufficiente ale motorului	• Maneta este în poziția "Choke"• Maneta de acceleratie este setată pentru "Turtle"	• Setăți maneta în poziția "Run".• Setăți maneta de acceleratie pentru "Rabbit".
Rotțile din spate nu trag scau numai în mică măsură	• Cabul de ambreiaj este prea strâns/slab• Clichetele din rotțile din spate sunt uzate	• Ajustăți cabul de ambreiaj, respectânde instructțuniile din manual.• Inlocuți clichetele.
Motorul functționează neregulat și/sau performanta sa se reduce pe măsură ce lucreți	• Capacul bujiei este slăbit• Bujia este murdară• Spațiu incorcetître bujie și electrod• Filtrul de aer este murdar Sau defect• Evaporareia combustibilului în carburator• Eliberați cabul clapetei de acceleratie• Murdărie în carburator	• Verificăți dacă acest capac este atașat ferm la bujie.• Verificăți dacă bujia este curăță și nu este deteriorata, respectânde instructțuniile din manual.• Verificăți și ajustăți spațui buljiei, respectânde instructțuniile din manual.• Verificăți filtrul de aer dacă este murdar și curăță-l, respectânde instructțuniile din manual.• Așteptățicateva minute, apoia inceperți și porniți din nou.• Strângeți cabul clapetei de acceleratie, respectânde instructțuniile din manual.• Curățati carburatorul.
Motorul nu se oprește
Problemă	Cauză	Solutie
Mașina nu se oprește după 5 secunde	• Cabul de frână al motorului functționează prea strâns	• Verificăți și ajustăți cabul de frână al motorului, respectânde instructțuniile din manual.
