GEBRUIKSAANWIJZING Razor 5130TRW Texas

NL Gebruikershandleiding

IT Manuale d'uso

TR Kullanim kilayuzu

Razor Series

4210·4210 TR·4610·4605 TR/W·4610 TR/W·4650 TR/WE·4680 TR/W·5105 TR/W 5120 TR/W·5130 TR/W·5140 TR/W·5150 TR/WE·5155 TR/WE·5160 TR/WE·5180 TR/WE·5190 TR/W

VIGTIGT!
HUSK AT PAFYLDE MOTOROLIE
SAE-30
FØR START!

IMPORTANT!
NE PAS OUBLIER DE REMPLIR AVEC
DE L'HUILE DE MOTEUR SAE-30
AVANT LE DEMARRAGE!

BELANGRIJK! DENK ERAAN OM VOOR HET STARTEN MET BENZINE-OLIE SAE-30 TE VULLEN!

IMPORTANT!
REMEMBER TO FILL WITH ENGINE OIL
SAE-30
BEFORE START!

ATENTIE!
GANDIRE TU AMINTITI INAINTE ULEI MOTOR DE FUNCTIONARE (SAE-30) COMPLETEEAZA!

RICORDARSI DI RIEMPIRE DI OLIO DA MOTORE SAE-30 PRIMA DI AVVIARE!

ACHTUNG! DENKEN SIE DARAN, VOR INBETRIEBNAHME MOTORÖL (SAE-30) AUFZUFULLEN!

BAXHO! HE 3A6UdTe 3AIOJIHITb MOTOPHbIM MACIOM OIL SAE-30 IPEXDE YEM HAYATb!

CALISTIRMADAN ONCE SAE-30 MOTOR YAGI KOYMAYI UNUTMAYIN!

ID

M1
M2

M3

M7

F1
F2

F3

F4

A5

456

Adverselssymboler / Warning symbols / Warnsymbole / Simboluri de avertizare / Simboli di pericolo

DK

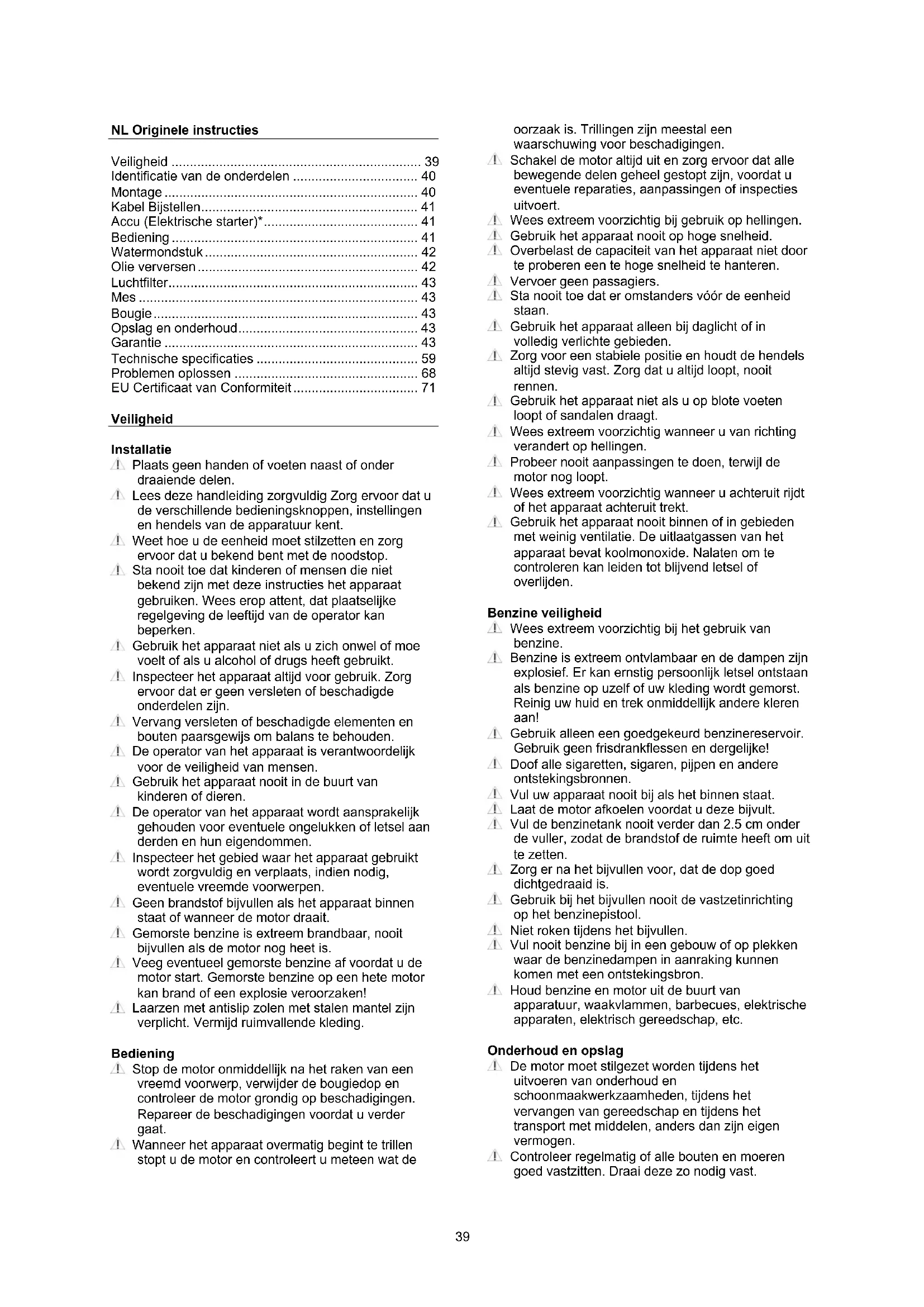

NL Originele instructies

Veiligheid 39
Identificatie van de onderdelen 40
Montage 40
Kabel Biistellen 41
Accu (Elektrische starter)* 41
Bediening 41
Watermondstuk 42
Olie verversen 42

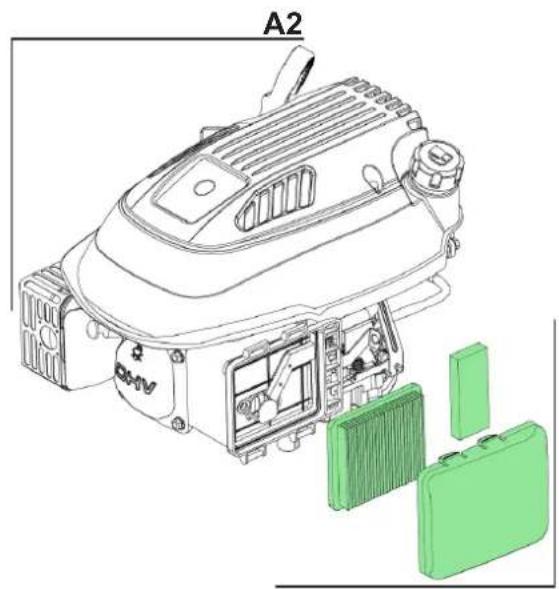

Luchtfilter 43

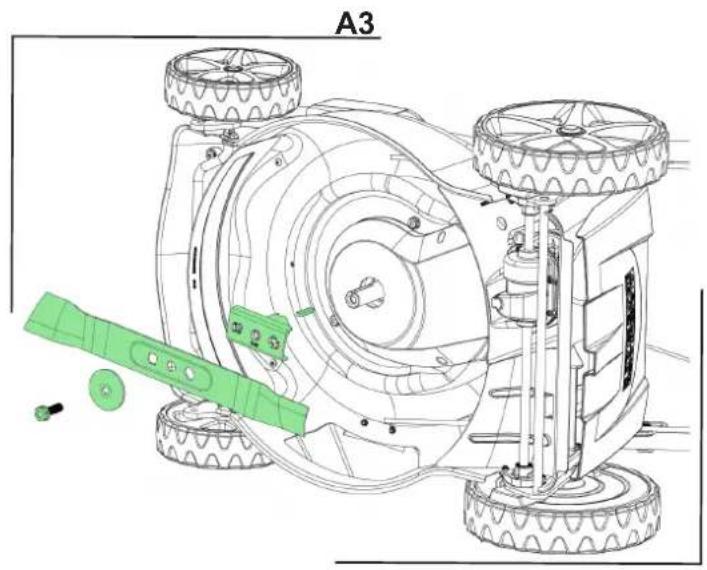

Mes 43
Bougie 43
Opslag en onderhoud 43
Garantie 43
Technische specificaties 59
Problemen oplossen 68
EU Certificaat van Conformiteit 71

Veiligkeit

Installatie

1. Plaats geen handen of voeten naast of onder draaiende delen.
   Lees deze handleiding zorgvuldig Zorg ervoor dat u de verschillende bedieningsknoppen, instellenen en hendels van de apparatuur kent.
   4 Weet hoe u de eenheid要去 stilzetten en zorg ervoor dat ubekend bent met de noodstop.
   4 Sta nooit toe dat kinderen of mensen die nicht bekend zich met deze instructies het apparaat gebruiken. Wees erop attent, datplaatselijke regelgeving de leeftijd van de operator kan beperken.
   1 Gebruik het apparaat Niet als u zich onwel of moe voelt of als u alcohol of drugs heeft gebruikt.
   4 Inspector het apparaat alotijd voor gebruik. Zorg ervoor dat er geen versleten of beschadigde onderdelen zich.
   4 Vervang versleten of beschadigde elementen en bouteu paarsgewijs om balans te behouden.
   4 De operator van het apparaat is verantwoordelijk voor de veiligheid van mensen.
2. Gebruik het apparaat nooit in de buurt van kinderen of dieren.
   4 De operator van het apparaat worden aansprakelijk gezehouden voor eventuele ongelukken of letsel aan derden en hun eigendommen.
   4 Inspector het gebied waar het apparaat gebruikt wordt zorgvuldig en verplaats, indien nodig, eventuele vreemde voorwerpen.
3. Geen brandstof bijvullen als het apparaat binnen staat of wanner de motor draait.
   Gemorste benzine is extreem brandhaar, nooit bijvullen als de motor nog heet is.
   A Veeg eventuel gemorste benzine af voordat u de motor start. Gemorste benzine op een hare motor kan brand of een explosie veroorzaken!
4. Laarzen met antislip zolen met stalen mantel zich verplicht. Vermijd ruimvallende kleding.

Bediening

4 Stop de motor onmiddelijk na het raken van een vreemd voorwerp, verwijder de bougiedop en controllerer de motor grondig op beschadigingen. Repareer de beschadigingen voordat u verder gaat.
A Wonneer het apparaat overmatig begint te trillen stopt u de motor en controleert u meteen wat de

oorzaak is. Trillingen zijn meestal een waarschuwing voor beschadigingen.

Schakel de motor altijd uit en zorg ervoor dat alle bewegende delen geheel gestopt zich, voordat u eventuele reparations, aanpassingen of inspectionsuitvoert.
Wees extreem voorzichtig bij gebruik op hellingen.
Gebruik het apparaat nooit op hoge snugheid.
Overbelast de capacitieit van het apparaat Niet doorte proberen een te hoge snelheid te hanteren.
Vervoer geen passagiers.
Sta nooit toe dat er omstanders voor de eenheid staan.
Gebruik het apparaat alleen bij daglicht of in volledig verlichte gebieden.
Zorg voor een stabiele positie en houdt de hendels altijd stevig vast. Zorg dat u altiijd loopt, nooit rennen.
Gebruik het apparaat Niet als u op blote voeten loopt of sandalen draagt.
Wees extreem voorzichtig wanner u van richting verandert op hellingen.
Probeer nooit aanpassingen te doeon, verwijl de motor nog loopt.
Wees extreem voorzichtig wanneer uchteruit rijdt of het apparaatchteruit trekt.
1 Gebruik het apparaat nooit binnen of in gebieden met weinig ventilatie. De uitlaatgassen van het apparaat bevat koalmonoxide. Nalaten om te controlleren kan leiden tot blijvend letsel of overlijden.

Benzine veiligheid

1 Wees extreem voorzichtig bij het gebruik van benzine.
1 Benzine is extreem ontvlambaar en de dampen zich explosief. Er kan ernstig persoonlijk letsel ontstaan als benzine op uzelf of uw kleding worden gemorst. Reinig uw huid en trek onmiddelijk andere kleren aan!
1 Gebruik alleen een goedgekeurd benzinereservoir. Gebruik geen frisdrankflessen en dergelijkke!
1 Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
Vul uw apparataat nooit bij als het binnen staat.
Laat de motor afkoelen voordat u deze bijvult
Vul de benzinetank nooit verder dan 2.5 cm onder de vuller, zodat de brandstof de ruimte heeft om uit te zetten.
Zorg er na het bijvullen voor, dat de dop goed dichtgedraaid is.
Gebruik bij het bijvullen nooit de vastzetinrichting op het benzinepistool.
Niet roken tijdens het bijvullen.
Vul nooit benzine bij in een gebouw of op plekken waar de benzinedampen in aanraking kuren komen met een ontstekingsbron.
Houd benzine en motoruit de buurt van apparatuur,waakvlammen, barbecues,elektrische apparaten,elektrisch gereedschap,etc.

Onderhoud en opslag

De motor moet stilgezet worden tijdens hetuitvoeren van onderhoud en schoonmaakwerkzaamheden, tijdens hetvervangen van gereedschap en tijdens hettransport met middelen, anders dan zichn eigenvermogen.
1 Controller regelmatig of alle bouten en moeren goed vastzitten. Draai deze zo nodig vast.

4 De motor要去 compleet afgekoeld zich, voordat u het apparaat binnen in de stalling zet of afdekt.
A Wanner het apparaat enigeijd Niet gebruikt is, leest u dan de instructies in deze handleiding.
4 Bewaar of verrang zo nodig veiligheids- en instructielabels.
4. Gebruik alleen originele reserveonderdelen of accessoires. Wanner geen originele onderdelen of accessoires worden gebruikt, vervalt de aanssprakelijkkheid.

Overig

1 De motor worden nicht gezuld met olie geleverd.
4 Controller voor het starten algijt het oliepeil.
In de fabriek gemonteerde besturingsapparaten, zoals de op een hendel bevestigde koppelingskabel,ogens Niet verwijderd of blootgesteld worden.
4 Laat de benzinetank alleen in de buitenlucht leeglopen. Benzine is extreem ontvlambaar en de dampen zichn explosief.
Zorg ervoor dat het apparaat goed is vastgezet tijdens het transport op een open laadbak etc.

Gooi overbodige elektrische producten nicht bij het huishoudelijk afval. Dit gereedschap moet maar uwplaatselijk recyclestation gebracht worden en op veilige wijze worden verwerkt.

De grasmaier is geproduced conform de新模式veiligheidsvoorschriften. Die bevatten een messenrem die de motor en messen binnen 3 seconden stilzet wanner de messenrem. Elke voorzorgsmaatregel is alleen efectief wanner deze exact worden opgevolgd. Gebruik de volgende beschrijving wanner u uw grasmaier monteert.

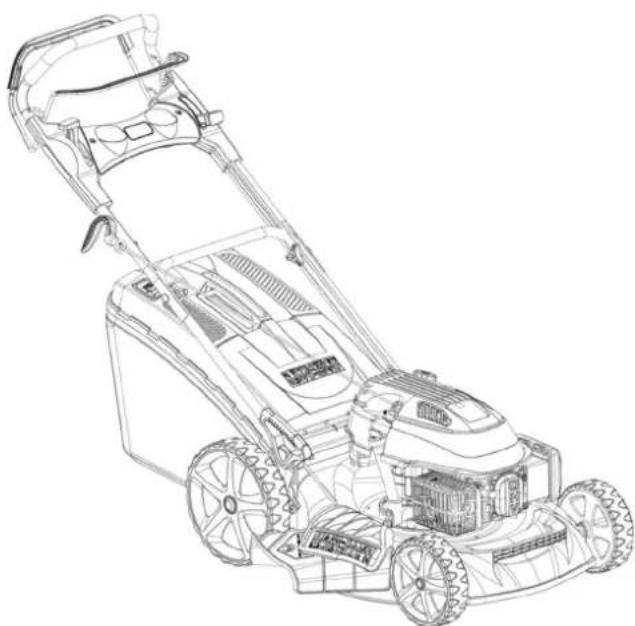

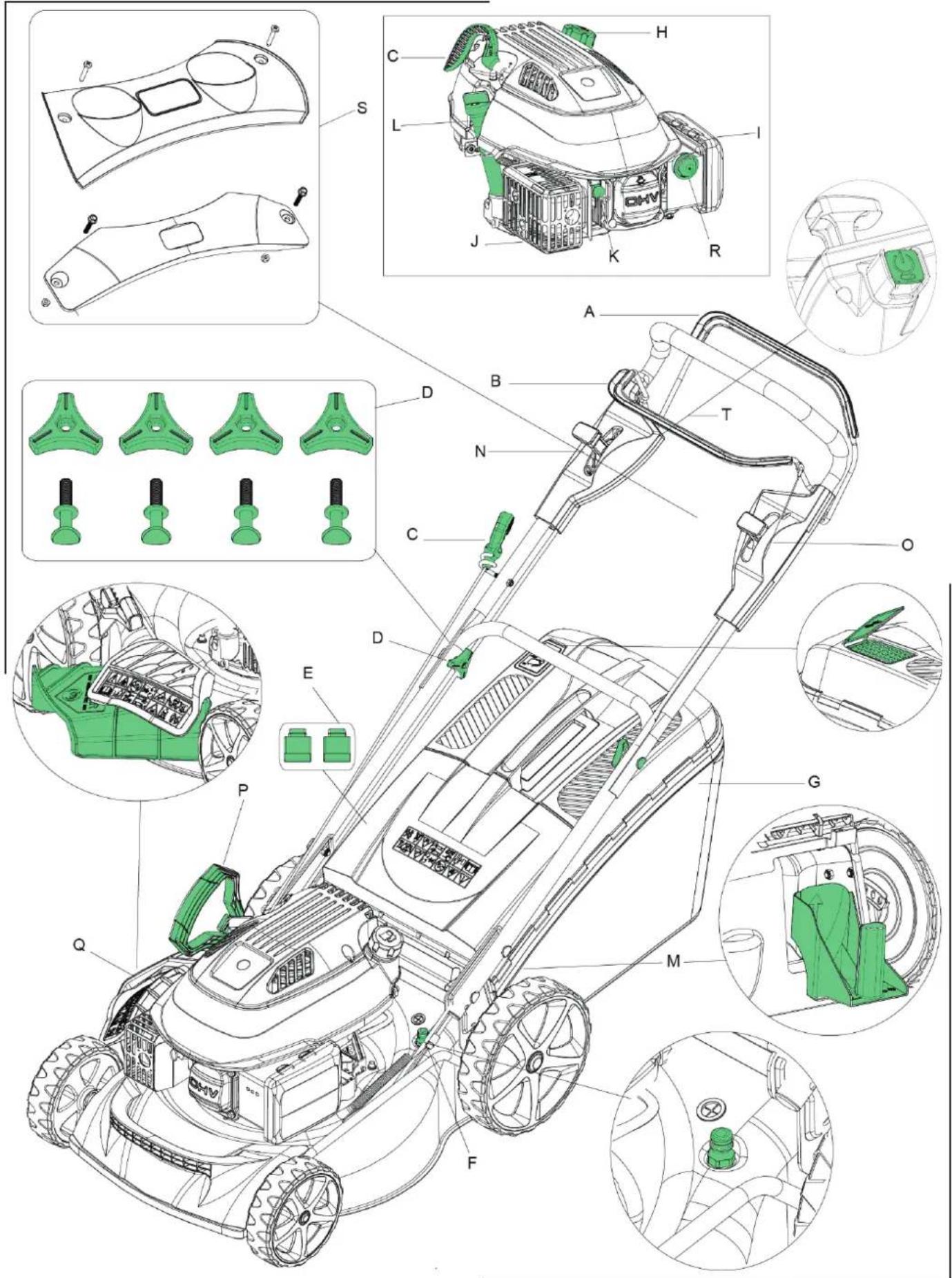

Identificatie van de onderdelen

Zie afbeelding ID

Opmerking: de afbeeldingen konnen van uw huidige model afwijken

A. Handgreep voor drive
B. Handgreep voor motorrem
C. Terugloopstarter
D. Vleugelmoer
E. Achterwaartse uitworpbeschermer met afstandholders
F. Watermondstuk
G. Grasopvangbak
H. Benzine vuldop
I. Luchtfilter
J. Uitlaat
K. Bougie
L. Oliedop
M. Mulchingplug
N. Gashendel - Snelheidshendel
O. Choke
P. Hoogte-instelling
Q. Zij-uitworpbeschermer
R. Primer
S. Pantser
T. Elektrische starter

• kan afwijken van uw huidige model.

Montage

Uitpakken Afbeelding M1

Verwijder de maaier uit de doos door het apparaat er aan de zijkant uit te trekken. De doos bevat:

1 stuks maaier
4 sets vleugelmoeren bestaande UIT vleugelmoeren, bouten en sluitringen. (Zie ID; D)
2 stuks afstandhoulders (Zie ID; E)

Waarschuwing: Zorg ervoor dat er geen gaten in de kabelskommen

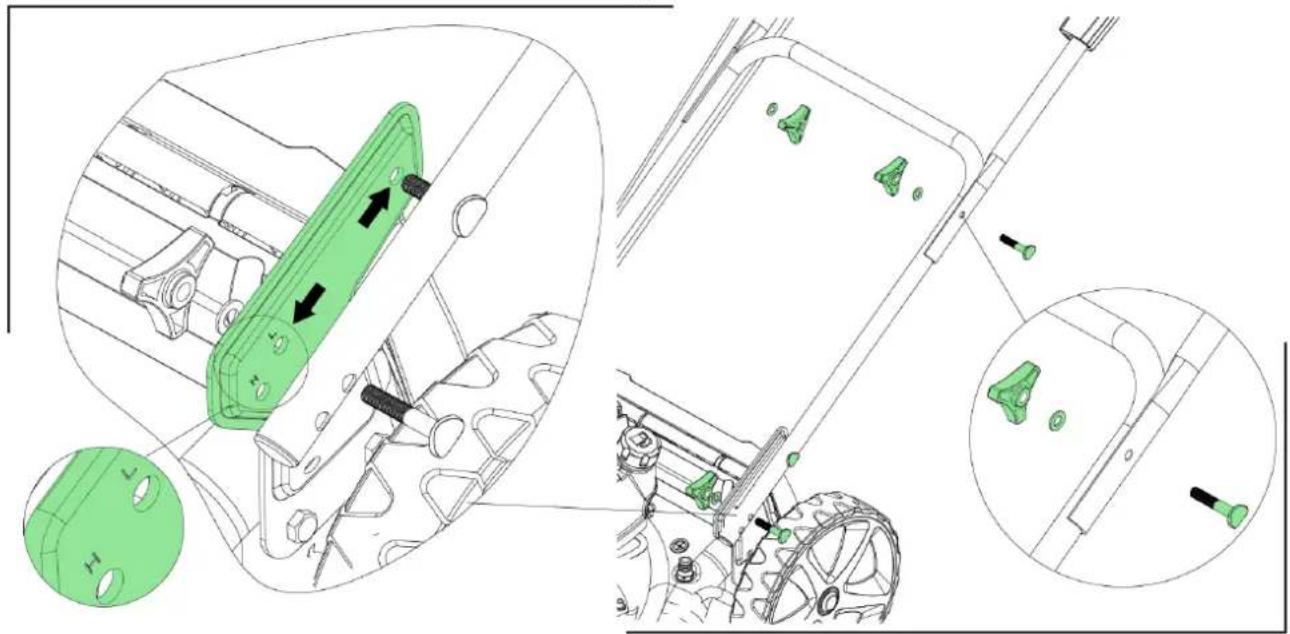

Handgreep en hoogte-instelling: Afbeelding M2

De handgrepen zijn in hoogte verstelhaar. Dit betekent dat ze zo versteld können worden dat het voor u het Beste past. Het is handig om voordat u de handgreep installeert te bepalen welke hoogte voor u het Beste is.

1. Monteer de onderstel buis van de handgreep op de hoogte die voor u goed is. "H" is de hove stand en "L" is de lage stand.
2. Bevestig de vleugelmoer vanaf de binnenkant van de zijbeugel en in de onderste handgreep.
3. Bevestig de bovenste handgreep op de onderste. Zet de vleugelmoer vast vanaf de binnenkant van de handgreep.
4. Maak de kabel op maat en zet deze vast met kabelklemmen.

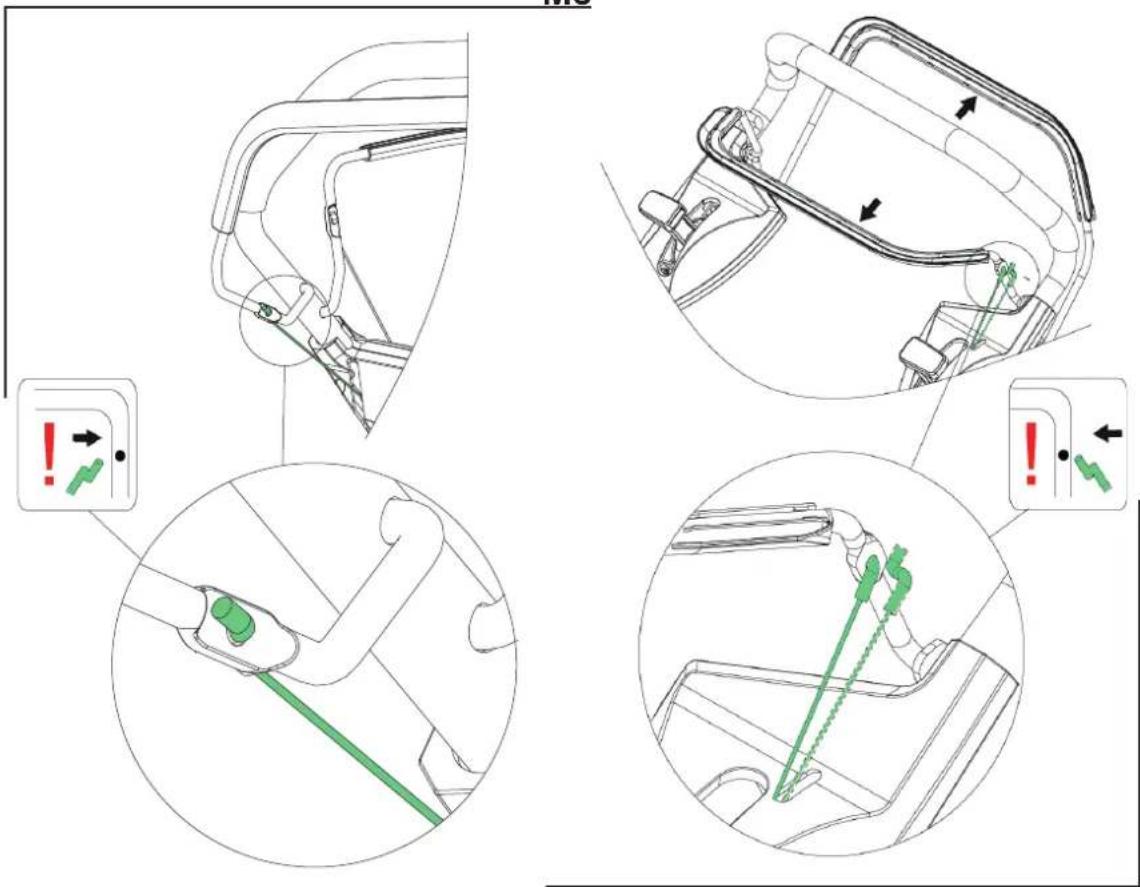

De motorremkabel monteren: Afbeelding M3

1. Duw de bovenste handgreep ID:B zachtjes waar voren
2. Steek de motorremkabel vanaf de buitenkant in het gat in de beugel op handgreep ID:B en zet deze vast.

De drive-kabel monteren: Afbeelding M3

1. Duw de onderst handgreep ID:A zachtjes waar voren
2. Steek de drive-kabel vanaf de binnenkant in het gat in de beugel op handgreep ID:A en zet deze vast.

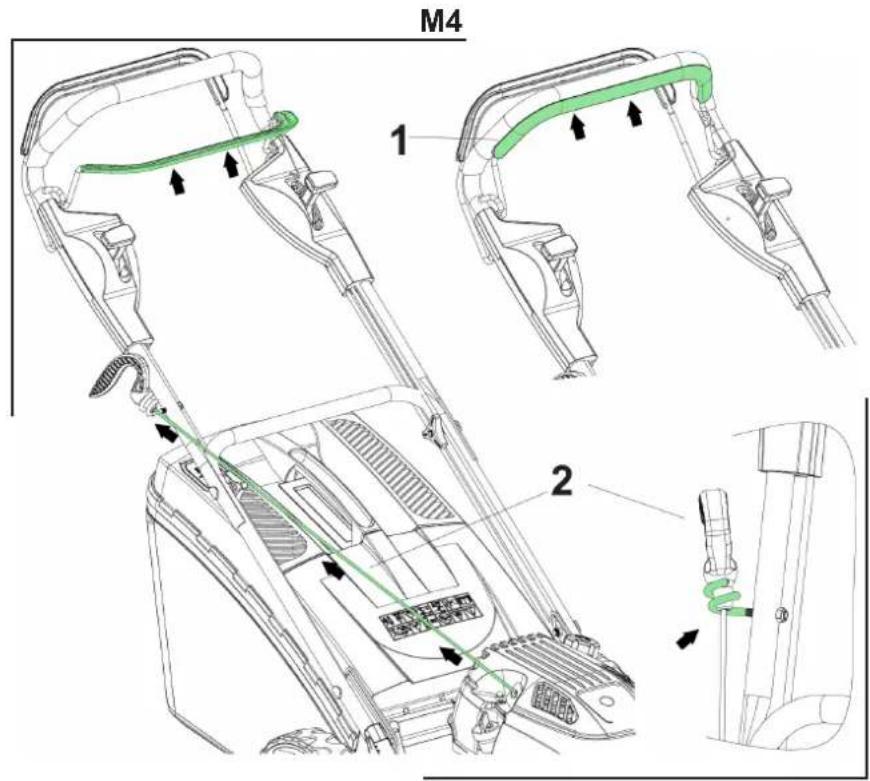

De terugloopstarter monteren: Afbeelding M4

1. Trek aan de handgreep voor de motorrem om het startkoord los te trekken van de motor.
2. Trek het startkoord voorzichtig van de motor (Handgreep van motorrem MOET vastgehonden worden)
3. Bevestig de grep van de starter op de bovenkant van de handgreep.
4. Laat de handgreep van de motorrem en de greep van de starter los.

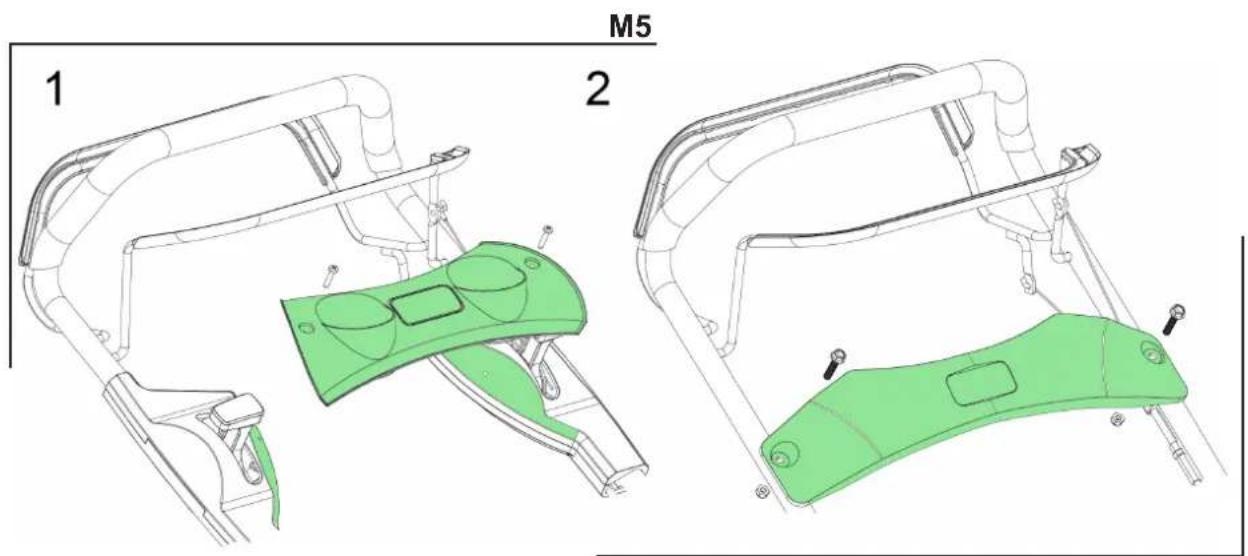

De pantserplaat bevestigen: afbeelding M5*

1. Voor modellen met pantserplaat met bekerhouser volg afbeeling M5-1

2. Voor modellen met pantserplaat volg afbeelding M5-3

3. Let op: Niet alle modellen haben een pantserplaat

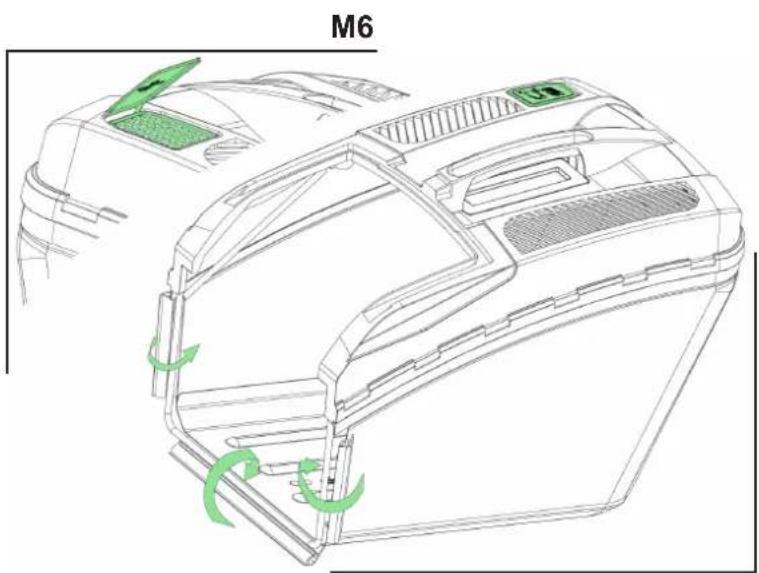

De grasopvangbak monteren: Afbeelding M6

1. Klik het frame op de grasopvangbak.

Op de grasopvangbak zit een handige indicator die latent zien op de bak vol zit met gras en geleegd要去 worden.

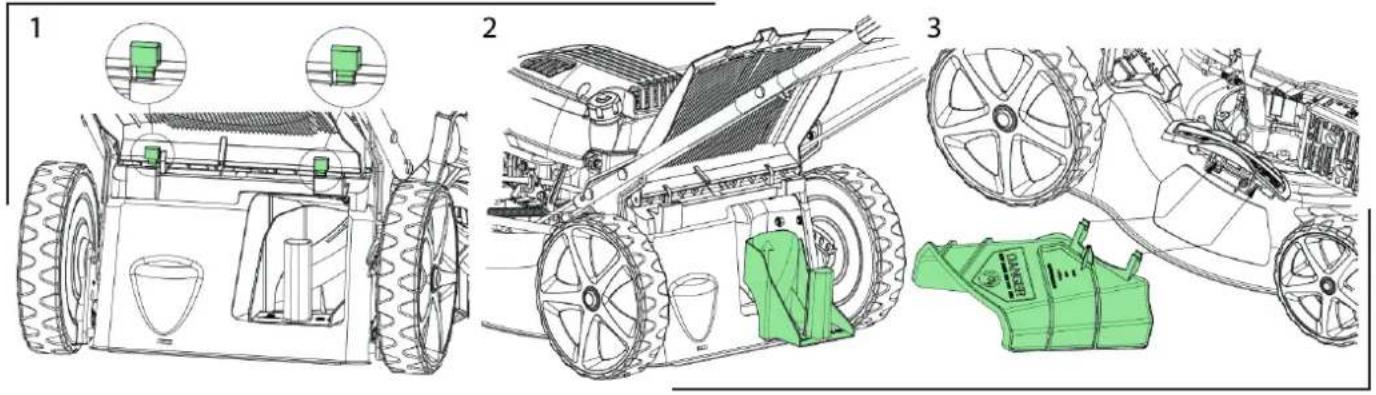

Achteruitworbeschermer* Afbeelding M7-1

Als u wilt maaien zonder grasopvangbak is het belangrijk om de twee afstandhoulders te bevestigen.

1. Plaats de 2 houders (ID:E) onder de awhiletorpwbeschermer.

Let op: De afstandhoulders zich alleen voor awhile! Anders要去en ze worden verwijderd.

Waarschuwing: Als de twee holders nicht gemonteerd zijn. Zal deMAaier moeite hebben om het gras kwijt te raken.

Mulchingplug: Afbeelding M7-2

1. Plaats de mulchingplug en verwijder de zichuitworpbeschermer als u met mulchingfunctie wilt maaien. NB Gebruik geen grasopvangbak

Belangrijk: Denk eraan om de mulchingplug te verwijderen als u de grasopvangbak gebruikt.

Zij-uitworpbeschermer: Afbeelding M7-3*

1. Til de zichbeschermer op en plaats de zichuitworpbeschermer. Plaats cervolgens de mulchingplug in dechyteruitwerper om met zichuitwerpfunctie te maaien.NB Gebruik geen grasopvangbak

2. Let op: Niet alle modellen—hebben een zijuitworpbeschermer

Kabel Bijstellen

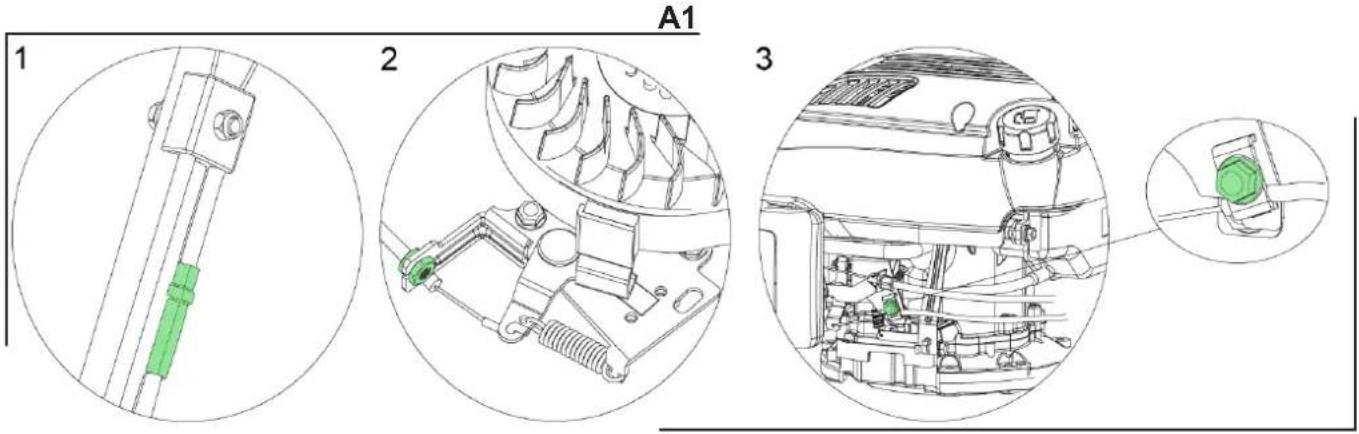

Het kan nodig+zijn om de volgende kabels bij te stellen: Afbeelding A1

1. Kabel voor drive
2. Kabel voor motorrem
3. Kabel voor gaskabel

Let op: De choke-kabel kan nicht bijgesteld worden!

De drive-kabel bijstellen: Afbeelding A1-1

Als u spelimg in de drive-kabel signaleert, kan dit opgelost worden door simpelweg de bout aan de kabel vast of los te draaien.

1. Vastdraaien met de klok mee - de kabel ontspannen.
2. Vastdraaien gegen de klok in - de kabel spannen.

De motorremkabel bijstellen: Afbeelding A1-2

Als u spelimg in de motorremkabel signaleert, kan dit opgelost worden door simpelweg de bout op het motorblok vast of los te draaien.

De gaskabel bijstellen: Afbeelding A1-3

Als u spelimg in de gaskabel signaleert, kan dit opgelost worden door simpelweg de bout op het motorblok vast of los te draaien.

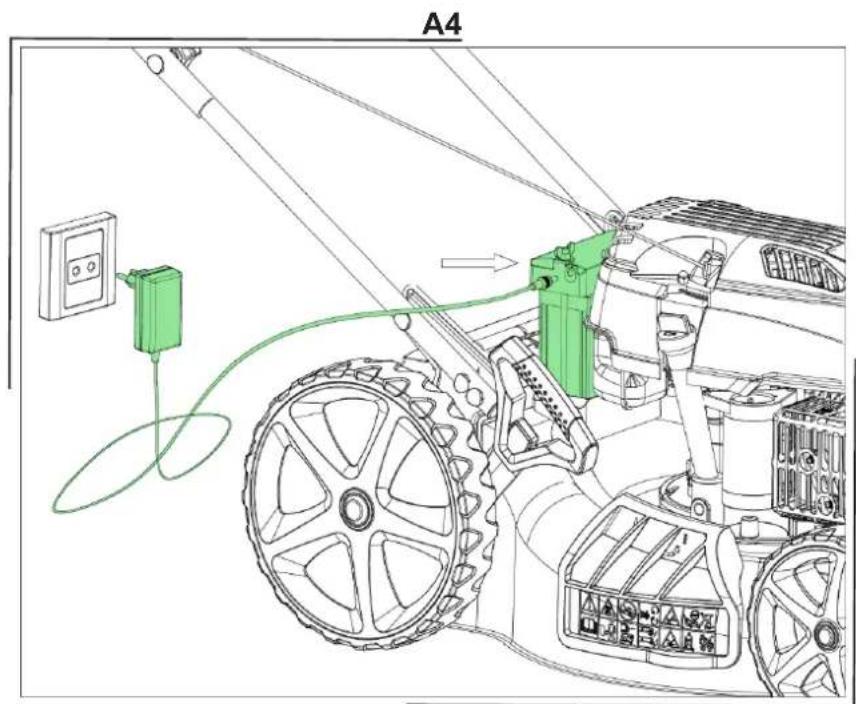

Laad de accu voor gebruik op

Voordat u de elektrische startfunctie gebruikt, moet de accu gedurende 5aar zijn opgeladen. Steek de starterstekker in het gat in de accu en verbind de oplader met een stroomvoorziening. Zie afbeelding. A4

Opladen gedurende het seizoen

De accu worden tijdens gebruik een beetje opgeladen, dus het za hoogstwaarschijnlijk nodig zijn om de accu tijdens het seizoen een aantal malen op te laden - afhankelijk van het aantal starts/stops van de motor. Zet hem ongeveer 5uur aan de lader.

Opslag van accu

De accu moetijdens de winter altijd droog en warm\ worden opgeslaagen. Stel hem nooit bloot aan lage\ temperatures.

Laat de accu helemaal op voordat u deze opslaat en zet de grasmaaier verrolgens op een plek waar deze Niet worden blootgesteld aan vorst. Bedek de accu eventueel met een dik kleed of iets dergelijks, wanner de maaier in een schuur/garage staat waar het koud kan worden.

Laat de accu gedurende de winter 1-2 keer op om te garanderen dat de accu zichn volledige vermogen behoudt.

Onjuiste opslag kan de accu beschadigen en worden nicht gedekt door de garantie.

Voor het starten algid olie controleren en bijvullen! Lees de instructies in bijgevoegde beginhandleiding en pas deze toe!

Het oliepeil moet alkijd tussen min. en max. op de peilstok liggen. Vul met SAE-30 olie. Er moet in totaal 0,6 liter olie in de motor zitten. Gebruik alleen loodvrijE5 benzine voor de motor. Gooi de tank nooit te vol.

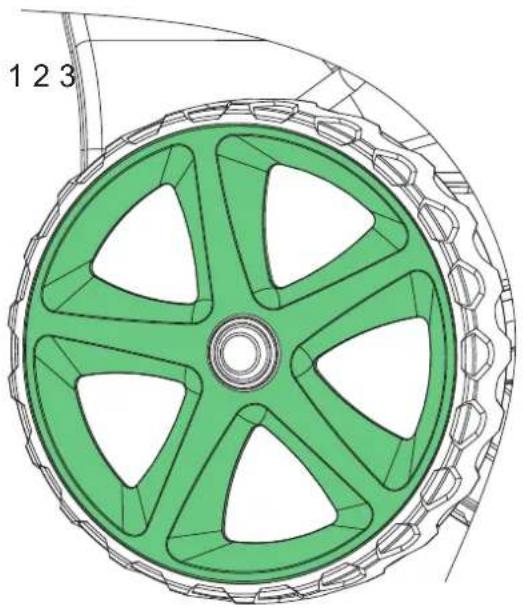

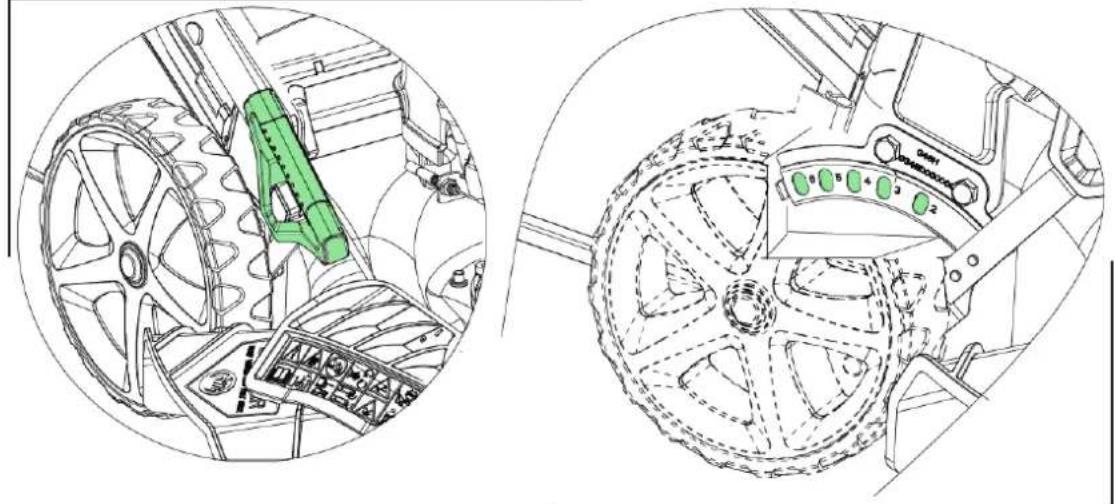

Maaihoogte-instelling: Afbeelding F1

(de afbeeldingen konnen van uw huidige model afwijken) De maaier heegt 6 verschillende hoogten. De maaihoogte varieert van 28mm tot 75mm

Start: Start de maaier nooit direct op lang gras.

Terugloop met primer: Afbeelding F2

1. Druk een aantal malen op deprimer, druk eerst 1-3
   keer en vul dat, indien nodig, aan met max. 3-5
   keer.
   Let op: Het is nicht möglichk om de motor te
   verzuipen
2. Houd de handgreep voor de motorrem vast; hierdoor worden de motorrem ontkoppeld.
3. Trek voorzichtig aan de terugloopstarter totdat u waarstand in het touw voelt, trek verwolgens nelen krachtig. Laat de terugloopsteller geen moment los, maar schuif hem zachtjes in de startstand.
4. Houd de greed voor eigenaandrijving vast om te beginnen met maaien.

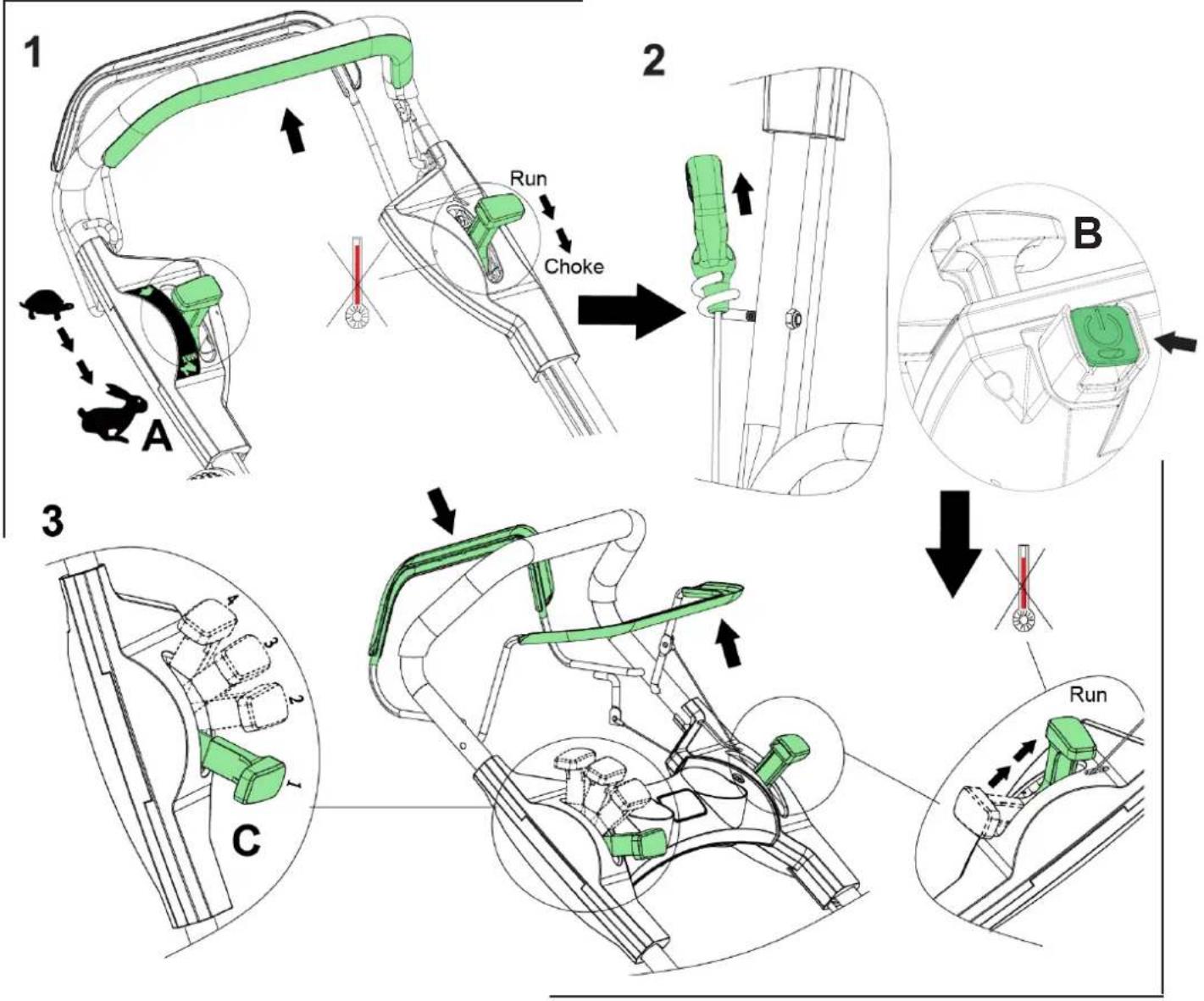

Terugloop met choke, gashendel afbeelding F3-A

1. Bij koude motor zet u de chokehendel op "Choke" - Bij warmeru zet u de chokehendel op "Run"
2. Zet de gashendel op vol "Rabbit"(A)
3. Houd de handgreep voor de motorrem vast; hierdoor worden de motorrem ontkoppeld.
4. Trek voorzichtig aan de terugloopstarter totdat u waarstand in het touw voelt, trek verwolgens nsel

en krachtig. Laat de terugloopstarter geen moment los, maar schuif hem zachtjes in de startupitie.

1. Stel de gashendel indien nodig bij en zet de chokehendel terug in de "run"-stand. (alleen koude motor)
2. Houd de greed voor eigenaandrijving vast om te beginnen met maaien.

Elektrische starter: Afbeelding F3-B

4 Om te voorkomen dat de machine worden gestart, moet de startknop van de machine worden verwijderd en veilig opgeslagen wanner de machine Niet worden gezruikt.

1. Bij koude motor zet u de chokehendel op "Choke" - Bij warmeru zet u de chokehendel op "Run"
2. Zet de gashendel op vol "Rabbit"(A)
3. Houd de handgreep voor de motorrem vast; hierdoor worden de motorrem ontkoppeld.
4. Wanner u de machine wilt starten, steekt u de startknop (B) in het contactslot onder de stuurstang en drukt u hem in.
5. Houd de knop vast totdat de motor start en LAST deze daarna los.
6. Stel de gashendel indien nodig bij en zet de chokehendel terug in de "run"-stand. (alleen koude motor)
7. Houd de greedp voor eigen aandrijving vast om te beginnen met maaien.

Terugloop met choke, gashendel afbeelding F3-C*

1. Bij koude motor zet u de chokehendel op "Choke" - Bij warmeru zet u de chokehendel op "Run"
2. Houd de handgreep voor de motorrem vast; hierdoor worden de motorrem ontkoppeld.
3. Trek voorzichtig aan de terugloopstarter totdat u waarstand in het touw voelt, trek cervolgens snel en krachtig. Laat de terugloopstarter geen moment los, maar schuif hem zachtjes in de startstand.
4. Zet de chokehendel terug in de "run"-stand. (alleen koude motor)
5. Zet de能力和shendel in de versnelling van 1 tot 4 (C)

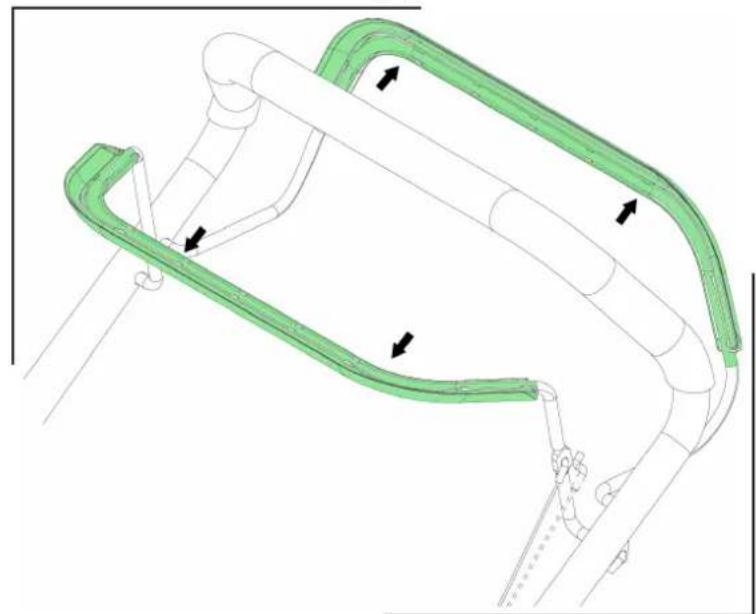

6. Houd de greed voor eigenaandrijving vast om te beginnen met maaien.

7. Let op: Niet alle modellen zijn uitgerust met een chokehendel.

Let op: Zo lang er met het apparaat worden gemaaid, moet de greep voor de motorrem ingeschakeld zich.

Gashendel*

De motorsnelheid kanijdens het rijden worden aangepast. Draai aan de gashendel om de rpm aan te passen. (ID: M) Voor de Beste maairesultaten worden aanbevolen om vol gas te draaien.

• Let op: Niet alle modellen hebben gasbediening

Snelheid regelen*

De slelheid kan tijdens het rijden worden aangepast van 2.7 - 5.0 km/h. Activeer de rechterhendel op het dashboard en zet deze in een van de 4 verschillende slelheden. Bij het rijden in de laagste twee slehleden zal de slelheid Niet significant verschillend zichn.

Wijzig de versnelling (snelheid) alleen wanner de machine draait met zelf-aandrijving ingeschakeld.
Dit garandeert minimale slijtage van de aandrijfrem en zorgt ervoor dat gemakkelijk kan worden geschakeld.

Wanner wordt geschakeld wanner de machine nicht beweegt, bestaat de kans dat de riem eraf valt zodia de machine begint te bewegen. Daarnaast bestaat het risico dat de kabel en de riem worden beschadigd.

• Let op: Niet alle modellen haben een gashendel

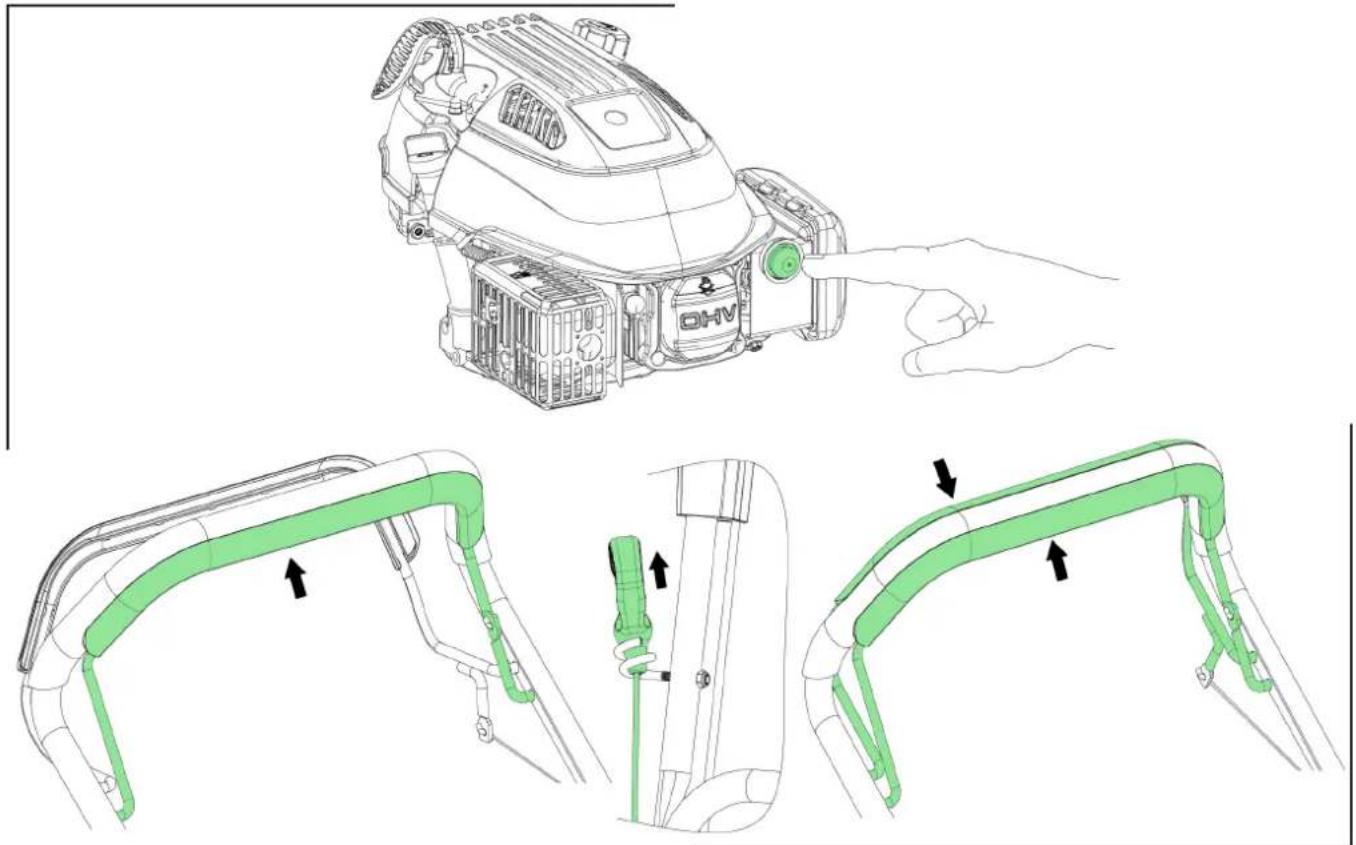

Stop: Afbeelding F4

1. Ontkoppel de motorrem en de greed voor eigenaandrijving om de maaier en de motor uit deschakelen

Let op: De messen blijven tot 3 seconden na het stoppen draaien.

Watermondstuk

De linkerkant van het maaidek is uitergerust met een watermondstuk om het dek te wassen. (Zie afbeelding ID-F)

• Wonneer u de waterinlaat gebruikt, moet de machine op de laagste hoogtestand zijn ingeschakeld en op een grayscale staan. Dit zorgt ervoor dat het water onder de kap blijft. Als u dit Niet doet, kan er water op de versnellingsbak en koppelingskabels spatten, wat de kans op corrosie of kabelbreuk vergroot.
• Bevestig aan slang aan het mondstuk.
• Draai de waterkraan open en start de motor.

• Het draaien van de messen zorgt ervoor dat het water de onderkant van het Dek reinigt.

• Let op: Niet alle modellen haben een watermondstuk

Let op: Voor het Beste resultaat(Int)kunt u het dek het beste direct na elke maaibeurt met de watermondstukfunctie schoonmaken. Als het gras opdrooogt, werkt deze functie Niet optimaal.

Olie verversen

Olie要去 de eerste keer na 5aar verwangen worden en daarna minimaal 1keer peraar.

U heeft hiervoor een olieafscheider-uitrusting nodig.
Artikel nummer: 40-11336

Olie en olieafscheider-uitrusting zichn Niet inbegrepen

Gebruik een aft Scheider-uitrusting en handel als volgt:

1. Zet de motor aan en LAST deze 5 min lopen of totdat de motor heet is. Een hete motor maakt de olie vloeijaar, waardoor het eenvoudiger weg kan lopen.
2. Zuig de olie eruit door het olievulgat door de spuit te gebruiken die bij de olieafscheider-uitrusting zit. Gebruik de slang om de opvangbak te bereiken.
3. Giet de gebruike olie over in een leeg reservoir.
4. Vul de motor met SAE-30 olie.
5. Controller het oliepeil met behulp van de peilstok. (Min / Max)

Denk eraan de gebruekte olie op verantwoorde wijze weg te gooien. Gebruik uwplaatsilijke recyclestation.

Luchtfilter

Het luchtfilter moet regelmatig gecontroleerd en schoongemaaakt worden. Als het filter langeijd Niet schoongemaaakt is, zal het vermogen van de motor minder worden.

Zie afbeelding A2

1. Maak schoon rond het luchtfilter, voordat u de dop verwijdert.
2. Druk de twee flappen maar beneden en duw zachtjes gegen de bescherner
3. Verwijder het papieren filter voorzichtig en controllerer dit. Borstel het af met een zachte borstel. Als het erg vuil is,要去 u het verrangen. Wees voorzichtig, zDat er geen vuil in de inlaat komt.
4. Was het zwarte schuimelement aan de rechterkant met warm water en zoep.
5. Druk het water uit het schuimelement en LAST dat drogen. Doe een paar druppels SAE-30 olie op het filter om het Licht te bevochtigen. Pers voorzichtig eventuele overtollige olie uit het schuimelement en bevestig dit wee.
6. Let erop dat alle onderdelen op juiste wijze zichen gemonteerd en goed zichin gesloten, zoals weergegeven op de Foto.

Mes

Controle van het mes

• Till de motor vanaf de voorzijde omhoog.
• Controller het mes op beschadigingen, scheuren of overmatige roest of corrosie.
• Controller of de bout van het mes goed vastzit.

Let op: Een bot mes kan geslepen worden! Maar een versleten, verbogen, gescheurd of anderszins beschadigd mes要去 verrangen worden.

Het mes verwijderen: Zie afbeeling A3

Als u het mes verwijdert om het te slijpen of te verrangen, moet u een momentsleutel en een paar zware handschoenen gebruiken om uw handen te beschermen.

1. Draai de bout van het mes los. Gebruik een stuk hout om te voorkomen dat het mes ronddraait.
2. Verwijder de bout, sluiting, mes en meshouder in die volgorde
3. Slijp of vervoq het mes.
4. Plaats meshouder, mes, sluitring en bout in die volgorde terug.
5. Draai de bout van het mes vast (50 Nm). Gebruik een stuk hout om te voorkomen dat het mes ronddraait.

Waarschuwing: Een mes moet dusdanig geslepen worden dat het

100% in balans is, anders kan het trillingen veroorzaken die de motor konnen beschadigen. Schade aan de motor door verkeerd slijpen worden Niet gedekt door de garantie. We raden waarom aan om het mes te lately slijpen door een professional.

Bougie

1. Verwijder de bougie

2. Borstel vuil van de bougie.

3. Gebruik een bougiesleutel om de bougie los te draaien.

4. Controller of de isolatie intact is.
5. Maak de bougie schoon met een staalborstel.
6. Meet de elektrode en zorg ervoor dat de elektrode nicht beschadigt.
7. De afstand要去in: 0,7 tot 0,8 mm
8. Als de bougie nicht beschadigd is=kunt udezeterugplaatsen of verrangen. Artikel number:40-11294
9. Sluit de bougie awhile aan

Opslag en onderhoud

Onderhoud uw grasmaaier: Controleer alle boute, schroeven, moeren en het dek. Zorg er alttijd voor dat het mes scherp is. Het is verstandig om uw grasmaaier aanlijks te latent controeren door uw geauthoriseerde dealer. Bekijk uw dichtstbijzijnde service center op www texas.dk.

Opslag: Stal de grasmaier na gebruik in een droge en schone ruimte. Maak het apparaat na elke maaieurt schoon. Verwijder gras en vuil van de onderkant van hetdek. Voor het optillen van deMAaier (voor reiniging) wordt aanbevolen om de voorkant op te tilen (max. 45 graden) Als u deMAaier op de zijkant draait, moeten de carburateur en het luchtfilter alttijd waar boven wijzen, odomat anders de olie kan weglopen en de motor kan beschaden. Let op dat u voor het onderhoud aan uwMAaier de bougie verwijdert.

Winteropslag: Maak de benzinetank leeg en laat de motor lopen totdat de benzine in de carburateur opgebruikt is. Bougie verwijderd. Verwijder de bougie en giet een theelepel olie (motorolie) in de opening. Trek aan de starter om de olie te verspreden. Monteer de bougie, maar geen kabel. Ververs de olie cf. bovenstaande paragraaf. Maak ten slotte de maier grondig schoon. Dep een doeik in olie en smeer de verschillende onderdelen om roest te voorkomen.

Garantie

• Er zit 2aar garantie op uw grasmaier.
• De garantie dekt materialen en/of vakmanschap.
• Geen garantie voor schade als gevolg van slijtage, slechte behandeling en gebrekkig onderhoud.
• De garantie dekt Niet het schoonmaken van het brandstofsystem, het verrangen/bijstellen van het startkoord, startveren, bougies, mes/meshoeder, bandjes en kabels of een accu, odomat dat de gevolgen van normalaal gebruik�n.
• De garantie dekt geen gevallen waarin nicht originexe onderdelen zich gebruikt.
• Of een geval een garantieclaim is of Niet worden in elk individuel geval bepaald door een geauthoriseerd service center.
• Uw kassabon is uw garantiebewijs, bewaar deze dus op een veilige plaats.
• Als u de motor start zonder olie toe te voegen, za deze beschadigd raken en kan deze nicht gerepareerd worden. Deze gevalen worden waarom Niet gedekt door de garantie.

ONTHOUD: Bij aankoop van reserveonderdelen, alsmede bij het verzoek tot een reparatie onder de garantie, moeten het model- en serienummer algijd vermeld worden. U kunt deze vinden op het CE-label op het apparataat! I

Moeilijk te starten
Probleem	Oorzaak	Oplossing
Over het algemeen moeilijk te starten	• Verkeerde startprocedure	• Volg de startinstrumentes in de handleiding nauwgezet.
De startkabel zich erg strak (start nicht)	• De remhendel worden nicht geactiveerd • Het apparaat staat in hoog gras	• Activeer de remhendel en trek aan het startkoord. • Verplaats het apparaat uit het hoche gras en herhaal de startprocedure. Stel de hoogte in op de hoogste stand, zodate het mes vrijkomt van het gras.
Het apparaat start nicht als aan het startkoord worden getrokken of op de elektrische startknop worden gedrukt (of de starter "klijk") bij een paging tot een elektrische start)	• De remhendel worden nicht geactiveerd • De draden+zijn nicht verbonden met de accu • De remkabel is onjuist ingesteld • Het apparaat staat in hoog gras • Motor worden nicht gezuld voor het starten • De choke staat net in de juiste standd • Geen benzinemeer in de brandstoftank • De benzine is meer dan 3 maanden oud	• Activeer de motorremhendel en druk op de elektrische startknop. • Controller of de dradenverbonden,zijn van de accu maar de motor en de startknop. • Stel de motorremkabel bij volgens de instructies in de handleiding • Verplaats het apparaat uit het hoche gras om het te starten. Kantel het apparaat bij het starten. Zet de hoogte-instelling op de hoogste stand, zodate het mes vrij kan draaien. • Druk vóor het starten 1-3 op de primer. • Zet de chokehendel in een andere stand. • Controller en vul de brandstoffank met benzine. • Laat oude benzine weglopenuit de brandstoffank en carburateur en vul deleze met十几年e benzine.
Geen ontstekingsvonk (start nicht)	• De bougiekap zit los • De bougie is vochtig of vuil • Teveel afstand tussen de bougie en de elektrode • Het luchtfilter is vies of functioneert net	• Controller op de dop stevig vastzit aan de bougie. • Controller of er geen vuil op de bougie zit volgens de instructies in de handleiding. • Controller de afstand tot de bougie en pas deze aan volgens de instructies in de handleiding. Verwijder eventuele de bougie. • Controller het luchtfilter op vuil en kaak het schoon volgens de instructies in de handleiding.
De maaier start, maar loopt nicht gelijkmatig
Probleem	Oorzaak	Oplossing
Onvoldoende omwentelingen van de motor	• Hendel staat in de "Choke" stand • De gashendel staat op "Turtle"	• Zet de hendel in de "Run"-stand. • Zet de gashendel op "Rabbit".
De weiterwilen trekken nicht, of maar eenklein beetje	• De koppelingskabel zit te strak/te los • De lagers in de achefterwienen zijn versleten	• Pas de koppelingskabel aan volgens de instructies in de handleiding. • Vervang de lagers.
De motor loopt nicht gelijkmatig en/ofijken prestations wordenijdens het maaien minder	• De bougiekap zit los • De bougie is vuil • Teveel afstand tussen de bougie en de elektrode • Het luchtfilter is vies of functioneert net • Benzine verdampt in de carburateur • Losse gaskabel • Vuil in de carburateur	• Controller op de dop stevig vastzit aan de bougie. • Controller of de bougie schoon en niets Beschadigd is volgens de instructies in de handleiding. • Controller de afstand tot de bougie en pas deze aan volgens de instructies in de handleiding. • Controller het luchtfilter op vuil en kaak het schoon volgens de instructies in de handleiding. • Wacht een,aantal minuten en probeer opnieuw te starten. • Draai de gaskabel strakker volgens de instructies in de handleiding. • Maak de carburateur schoon.
De motor stoot nicht
Probleem	Oorzaak	Oplossing
Het apparaat stoot nicht na 5 seconden	• De motorremkabel draai te strak	• Controller de motorremkabel en stel deze bij volgens de instructies in de handleiding.

declarç cã materialul • Verklaart hierbij dat het navolgende •
