MANUAL DE UTILIZARE G5500P HUSQVARNA

• Introducere p. 187
• Siguranţă p. 190
• Asamblarea p. 193
• Instalare p. 194
• Funcţionarea p. 194
• Întreținerea p. 196
• Depanarea p. 199
• Pregătirea produsului pentru depozitarea pe termen lung p. 200
• Date tehnice p. 201

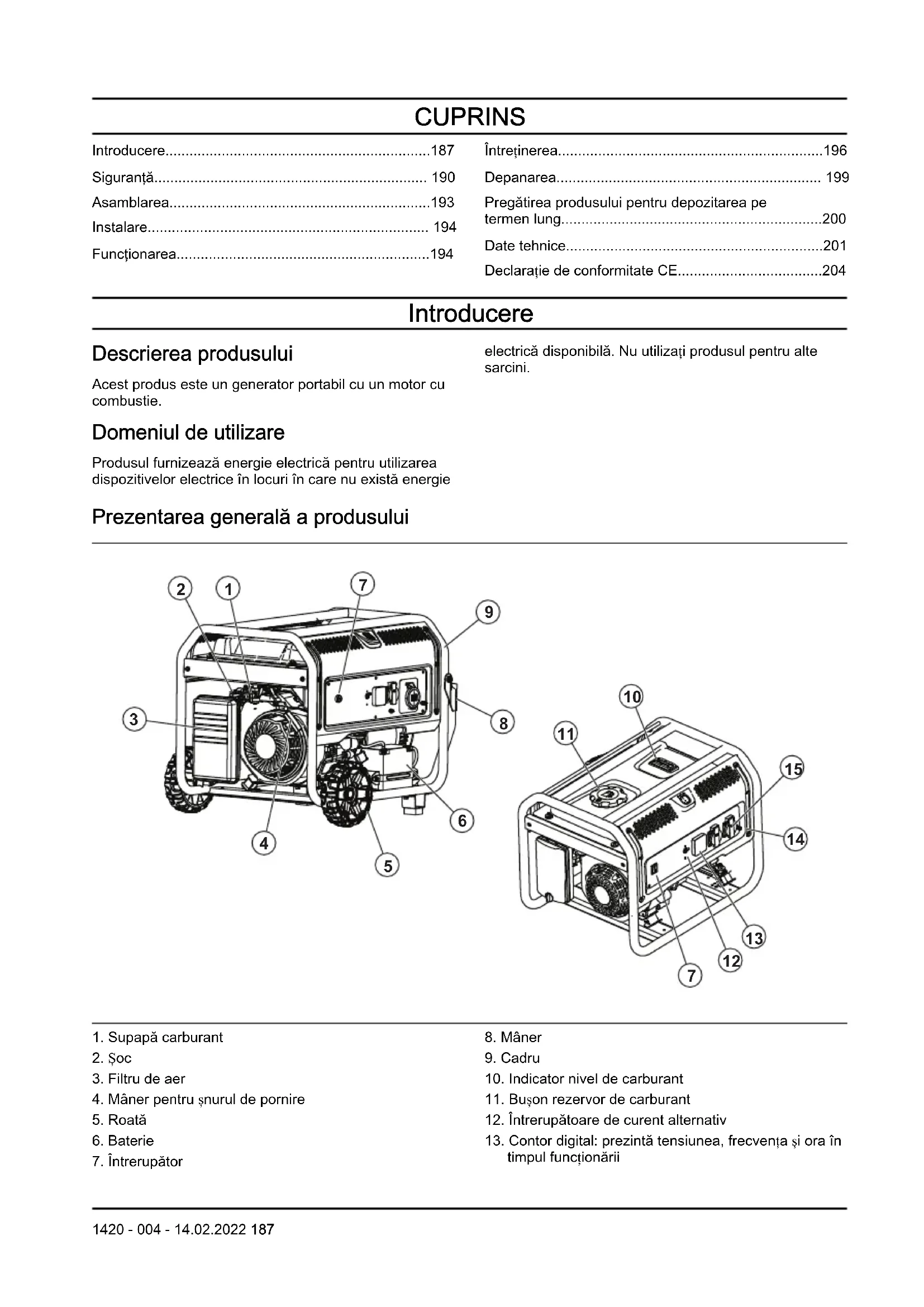

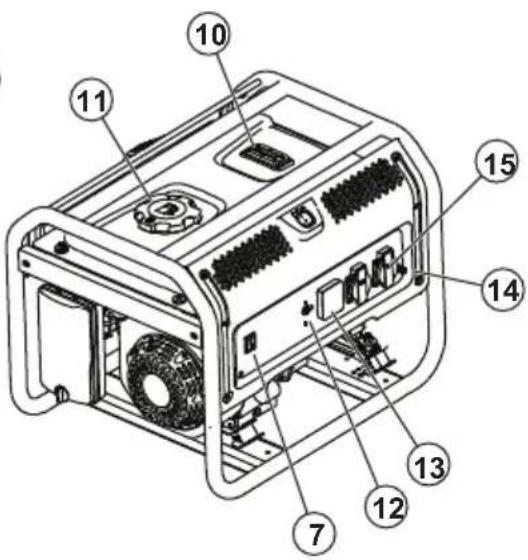

• Declarație de conformitate CE Introducere Descrierea produsului Acest produs este un generator portabil cu un motor cu combustie. Domeniul de utilizare Produsul furnizează energie electrică pentru utilizarea dispozitivelor electrice în locuri în care nu există energie electrică disponibilă. Nu utilizați produsul pentru alte sarcini. Prezentarea generală a produsului p. 204

4. Mâner pentru șnurul de pornire

12. Întrerupătoare de curent alternativ

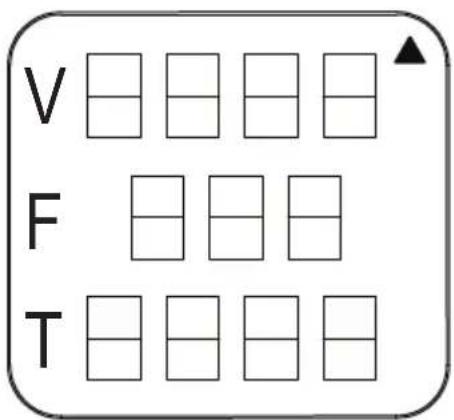

13. Contor digital: prezintă tensiunea, frecvența și ora în

timpul funcționării 1420 - 004 - 14.02.2022 18714. Bornă de împământare

Bornă de 12 V c.c. Borna de 12 V c.c. este o sursă de alimentare pentru unitățile de 12 V c.c. Contor digital: prezintă tensiunea, frecvența și ora în timpul funcționării Contorul VFT indică tensiunea, frecvența și timpul total de funcționare a produsului.

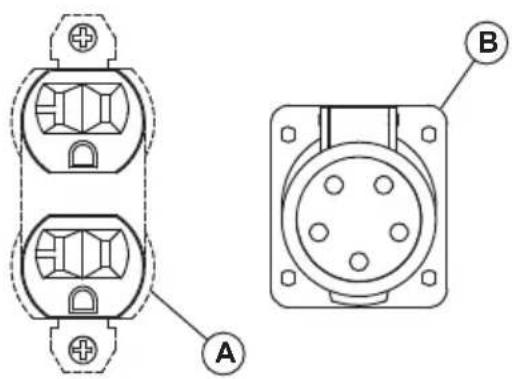

Prize c.a. Produsul are mai multe prize c.a. pentru a alimenta unelte și echipamente. Prizele c.a. sunt diferite pentru diferite zone ale pieței. UE, monofazică, 50 Hz A: Priză de 230 V cu 2 pini. B: Priză de 32 A, 230 V, cu 3 pini. A B SUA, monofazică, 60 Hz A: Priză duplex de 120 V cu 3 pini. B: Priză de 30 A, 120/240 V, cu 4 pini și blocare prin răsucire. C: Priză de 50 A, 120/240 V cu 4 pini. A B C 188 1420 - 004 - 14.02.2022SUA, trifazică, 60 Hz A: Priză duplex de 110 V cu 3 pini. B: Priză trifazică de 127/220 V cu 5 pini.

CN, monofazică, 50 Hz A: Priză de 230 V cu 3 pini și blocare prin răsucire.

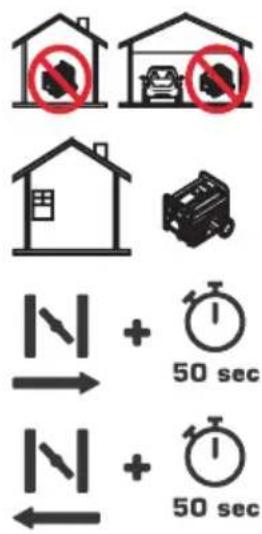

Simbolurile de pe produs AVERTISMENT! Ac ționați cu grijă și utilizați corect produsul. Acest produs poate cauza vătămări corporale grave sau decesul operatorului sau al altor persoane. Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de a utiliza acest produs. Risc de incendiu sau de explozie. Risc de otrăvire cu monoxid de carbon. Nu operați produsul în zone cu flux de aer necorespunzător. Risc de electrocutare. Pericol de vătămări corporale prin arsură. Adăugați ulei. Adăugați combustibil. Deschideți supapa de carburant. Deplasați întrerupătorul în poziția de pornire ON. Deplasați șocul în poziția de oprire OFF. Deplasați șocul în poziția de pornire ON. Trageți de mânerul șnurului de pornire. Conectați sarcinile electrice. Deconectați sarcinile electrice. Închideți valva de combustibil. Emisiile de zgomot în mediu, conform Directivei Europene 2000/14/CE și a Regulamentului New South Wales din 2017 privind operațiunile de protecție a mediului (controlul zgomotului). Datele 1420 - 004 - 14.02.2022 189privind emisiile de zgomot pot fi găsite pe eticheta utilajului și la capitolul Date tehnice. Nu utilizați produsul în spații închise. Utilizați produsul în aer li- ber. Țineți produsul depar- te de ferestre, uși sau orifi- cii de aerisire. Deplasați șocul în poziția de pornire ON și așteptați 50 secunde. Deplasați șocul în poziția de oprire OFF și așteptați 50 secunde. Așteptați 30 de secunde și setați întrerupătorul în po- ziția de oprire OFF. Plăcuță de identificare

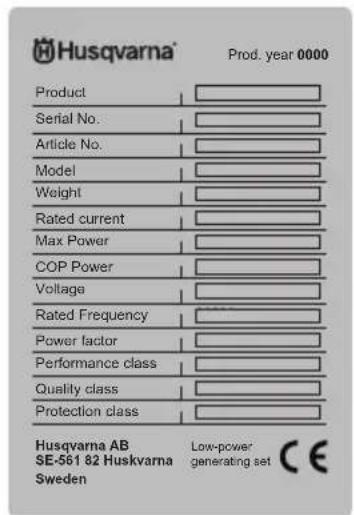

Prod. year 0000 Serial No. Product Article No. Model Weight Rated current Max Power COP Power Voltage Rated Frequency Power factor Performance class Quality class Protection class Low-power generating setHusqvarna ABSE-561 82 HuskvarnaSweden Siguranţă Definiții privind siguranța Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual. AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate. ATENŢIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate. Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată. Instrucțiuni generale de siguranță AVERTISMENT: Înainte de a utiliza produsul, citiți și înțelegeți instrucțiunile de avertizare de mai jos.

• Citiți și înțelegeți manualul operatorului și etichetele de avertizare de pe produs înainte de utilizare. Siguranța dvs. și siguranța celor din jur sunt responsabilitatea dvs.

• Respecta ți instrucțiunile din acest manual al operatorului.

• Nu este posibilă emiterea unui avertisment pentru fiecare situație care poate apărea în timpul operării și al întreținerii acestui produs. Procedați întotdeauna cu atenție și folosiți-vă judecata. Reguli de siguranță referitoare la carburant AVERTISMENT: Înainte de a utiliza produsul, citiți și înțelegeți instrucțiunile de avertizare de mai jos.

• Benzina este extrem de inflamabilă, iar vaporii sunt explozivi. Nu permiteți fumatul, flăcările deschise, scânteile sau căldura în apropiere, în timpul manipulării benzinei.

• Nu adăugați niciodată combustibil când produsul funcționează sau este fierbinte. Lăsați motorul să se răcească complet înainte de a adăuga combustibil.

• Nu umpleți niciodată rezervorul cu carburant dacă vă aflați într-un spațiu interior.

• Respectați toate legile care reglementează depozitarea și manipularea benzinei.

• Nu umpleți excesiv rezervorul de combustibil. Lăsați întotdeauna loc pentru expansiunea combustibilului. Dacă rezervorul este umplut prea mult, combustibilul poate curge pe motorul fierbinte și poate provoca un incendiu sau o explozie.

1420 - 004 - 14.02.2022• Nu depozitați niciodată produsul având combustibil în rezervor în locuri în care vaporii de benzină ar putea ajunge la o flacără deschisă, la scântei sau flăcări-pilot (de exemplu, pe un furnal, boiler de apă sau uscător de haine). Pot rezulta incendii sau explozii. Lăsați produsul să se răcească complet înainte de a-l depozita.

• Ștergeți imediat orice urmă de combustibil sau de ulei scurs. Asigurați-vă că nu rămân materiale combustibile pe produs sau în apropierea acestuia. Păstrați zona din jurul produsului curată și fără resturi. Păstrați un spațiu de 5 ft. pe toate părțile pentru a permite o ventilație adecvată a produsului.

• Nu utilizați produsul dacă un dispozitiv electric conectat se supraîncălzește, dacă se pierde curent electric sau în cazul în care se observă flăcări sau fum în timpul funcționării produsului.

• Păstrați permanent un stingător de incendiu în apropierea produsului.

• Evitați vărsarea combustibilului pe un motor fierbinte.

• Nu fumați și nu aprindeți țigări în apropierea produsului sau a carburantului.

• Goliți combustibilul într-un recipient omologat, în aer liber, departe flăcări deschise. Asigurați-vă că motorul este rece. Protejarea împotriva gazelor de eșapament AVERTISMENT: Înainte de a utiliza produsul, citiți și înțelegeți instrucțiunile de avertizare de mai jos.

• Nu utilizați niciodată produsul într-un spațiu închis sau într-o clădire! Nu utilizați niciodată produsul în casă, într-un vehicul sau în spații parțial închise, cum ar fi garajele, chiar dacă ușile și ferestrele sunt deschise! Utilizați produsul numai în aer liber și departe de ferestre, uși, orificii de aerisire deschise și într-o zonă în care nu se vor acumula gaze de eșapament mortale.

• Gazele de eșapament ale motorului conțin monoxid de carbon, pe care nu îl puteți vedea sau mirosi. Dacă este respirat în concentrații suficiente, acest gaz otrăvitor poate provoca pierderea cunoștinței sau chiar moartea.

• Pentru funcționarea corectă a produsului, este esențial să existe un flux de aer de răcire și ventilare adecvat și neobstrucționat. Nu modificați instalația sau nu permiteți blocarea nici măcar parțială a gurilor de ventilație, deoarece acest lucru poate afecta grav funcționarea în siguranță a produsului. Produsul trebuie să fie utilizat în aer liber.

• În spații închise, utilizați întotdeauna o alarmă pentru monoxid de carbon, cu baterie, instalată conform instrucțiunilor producătorului.

• Dacă începeți să vă simțiți rău, amețit(ă) sau slăbit(ă) după ce utilizarea produsului, ieșiți imediat la aer curat. Consulta ți un medic, deoarece este posibil să vă intoxicat cu monoxid de carbon. Siguranța privind echipamentele electrice AVERTISMENT: Înainte de a utiliza produsul, citiți și înțelegeți instrucțiunile de avertizare de mai jos.

• Produsul generează o tensiune periculos de înaltă în timpul funcționării. Evitați contactul cu firele neizolate, bornele, conexiunile etc. în timp ce produsul funcționează, chiar și cu echipamentul conectat la produs. Asigurați-vă că sunt montate toate capacele, apărătoarele și barierele adecvate înainte de a utiliza produsul.

• Nu manipulați niciodată niciun fel de cablu sau dispozitiv electric când stați în apă, când nu purtați încălțăminte sau când aveți mâinile sau picioarele umede. Se poate produce un șoc electric periculos.

• Unele țări pot solicita ca piesele externe conductoare de electricitate ale produsului și cadrul să fie conectate corespunzător la o priză de pământ omologată. În unele țări poate fi obligatorie împământarea corespunzătoare a produsului. Consultați un electrician local pentru a afla care sunt cerințele privind împământarea în zonă.

• Utilizați un întrerupătorul de scurtcircuit pentru legarea la masă (GFCI) în orice zonă cu umiditate ridicată sau puternic conductoare (cum ar fi pentru montarea platformelor metalice sau pentru lucrările cu oțel).

• Nu folosiți seturi de cabluri electrice uzate, neizolate sau deteriorate în alt mod împreună cu produsul.

• În caz de accident cauzat de electrocutare, opriți imediat sursa de energie electrică. Dacă acest lucru nu este posibil, încercați să eliberați victima de conductorul sub tensiune. Evitați contactul direct cu victima. Utilizați un obiect neconductor, cum ar fi o frânghie sau o scândură, pentru a elibera victima de conductorul sub tensiune. Dacă victima este inconștientă, acordați primul ajutor și solicitați asistență medicală imediat. Instrucțiuni de siguranță pentru utilizare AVERTISMENT: Înainte de a utiliza produsul, citiți și înțelegeți instrucțiunile de avertizare de mai jos.

• Utilizați produsul numai pe suprafețe plate și pe care nu va fi expus la umezeală excesivă, murdărie, praf sau vapori corozivi.

• Țineți mâinile, picioarele, hainele etc. departe de curelele de transmisie, ventilatoare și alte piese în mișcare. Nu scoateți niciodată apărătoarea ventilatorului sau scutul cât timp unitatea funcționează. 1420 - 004 - 14.02.2022 191• Anumite piese ale generatorului se încălzesc extrem de mult în timpul funcționării. Păstrați distanța față de generator până se răcește, pentru a evita arsurile.

• Nu utilizați produsul în ploaie.

• Nu modificați structura produsului sau comenzile, ceea ce ar putea crea condiții de funcționare nesigură.

• Nu porniți sau nu opriți niciodată produsul cu sarcini electrice conectate la prize și cu dispozitivele conectate pornite. Porniți motorul și lăsați-l să se stabilizeze înainte de a conecta sarcinile electrice. Deconectați toate sarcinile electrice înainte de a opri generatorul.

• Nu introduceți obiecte prin fantele de răcire ale produsului, chiar dacă motorul nu funcționează.

• Când lucrați la acest echipament, rămâneți permanent în stare de alertă. Nu lucrați niciodată la echipament când sunteți obosit(ă) fizic sau mental.

• Nu utilizați niciodată produsul sau oricare dintre piesele acestuia ca treaptă. Călcarea pe produs poate suprasolicita și rupe piese și poate crea condiții de funcționare periculoase din cauza scurgerilor de gaze de eșapament, de combustibil sau de ulei etc.

• Asigurați-vă că v-ați familiarizat cu toate comenzile și reglajele înainte de utilizare.

• Nu suprasolicitați produsul. De asemenea, nu supraîncărcați prizele individuale de pe panou. Aceste prize sunt protejate împotriva suprasarcinii prin întrerupătoare de circuit. Dacă intensitatea nominală a oricărui întrerupător este depășită, întrerupătorul respectiv deschide circuitul și astfel se pierde ieșirea electrică către priza respectivă.

• Nu porniți sau opriți niciodată motorul cu dispozitive electrice pornite și conectate la prize. Dispozitivele de siguranță de pe produs AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispozitive de siguranță deteriorate.

• Verificați regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service Husqvarna. Întrerupător Utilizați întrerupătorul pentru a porni și opri motorul.

Întrerupătoare de circuit Întrerupătoarele de circuit previn suprasarcina produsului. Informațiile despre valoarea nominală a întrerupătorului de circuit sunt indicate în apropierea acestuia. Bornă de împământare Borna de împământare asigură împământarea corectă a produsului. Înainte de fiecare utilizare, trebuie conectat un cablu de masă la borna de împământare.

1420 - 004 - 14.02.2022Instrucțiuni de siguranță pentru întreținere AVERTISMENT: Înainte de a efectua lucrări de întreținere asupra produsului, citiți și înțelegeți instrucțiunile de avertisment de mai jos.

• Din motive de siguranță, producătorul recomandă ca întreținerea acestui echipament să fie efectuată de un distribuitor autorizat. Inspectați generatorul periodic și contactați cel mai apropiat distribuitor autorizat pentru piesele de schimb care trebuie reparate sau înlocuite.

• Acest produs este echipat cu o tobă de eșapament care are o sită parascântei. Dacă se utilizează o sită parascântei, aceasta trebuie menținută în stare bună de funcționare de către proprietar/operator.

• Sistemul de evacuare trebuie să fie întreținut corespunzător. Nu efectuați acțiuni care ar putea face sistemul de evacuare nesigur sau neconform cu regulile și/sau standardele locale.

• Înainte de a efectua întreținerea produsului, deconectați bateria de pornire a motorului (dacă există) pentru a preveni pornirea accidentală. Deconectați mai întâi cablul de la borna bateriei indicată de un simbol pentru valori negative, NEG sau (–). Reconectați acest cablu ultimul.

• Orice încercare de pornire asistată sau de pornire a motorului înainte de a fi turnat uleiul recomandat poate cauza defectarea motorului.

• Când lucrați la produs, debranșați întotdeauna pipa bujiei de la bujie și țineți-o la distanță de aceasta.

• Uleiul fierbinte poate provoca arsuri. Lăsați motorul să se răcească înainte de scurgerea uleiului. Evitați expunerea prelungită sau repetată a pielii la ulei uzat. Spălați zonele expuse temeinic cu săpun.

• Garanția produsului nu acoperă componentele care au fost defectate ca urmare a neglijenței operatorului. Pentru a beneficia de valoarea completă a garanției, operatorul trebuie să întrețină produsul conform instrucțiunilor din manualul de utilizare. Asamblarea Introducere AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de asamblarea produsului. Asamblarea kitul de accesorii (G5500P, G8500P)

1. Familiarizați-vă cu piesele din kitul de accesorii.

2. Asamblați kitul de accesorii. Consultați ilustrațiile.

b) Asamblarea mânerului:

Instalare Introducere AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de instalarea produsului. Împământarea produsului AVERTISMENT: Produsul trebuie să fie împământat de o persoană cu experiență și cunoștințe adecvate în domeniul electric. În anumite zone, instalarea trebuie realizată de un electrician autorizat. Respectați reglementările locale.

1. Introduceți o tijă de împământare până la minimum

24 in. în sol. AVERTISMENT: Tija de împământare trebuie să fie din alamă sau cupru.

2. Conectați un cablu de masă de 2,5 mm

între borna de împământare de pe panoul de control și tija de împământare. Nota: Cablul de masă și tija de împământare nu sunt furnizate împreună cu produsul. Conectarea produsului la sistemul electric al unei clădiri AVERTISMENT: Produsul trebuie să fie împământat de o persoană cu experiență și cunoștințe adecvate în domeniul electric. În anumite zone, instalarea trebuie realizată de un electrician autorizat. Respectați reglementările locale.

• Utilizați doar prize, fișe și cabluri aprobate când conectați produsul la un sistem electric.

• Asigurați-vă că efectuați procedura în conformitate cu toate reglementările naționale și locale. Funcţionarea Introducere AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de utilizarea produsului. Alimentarea cu carburant Utilizați benzină fără plumb. Nu utilizați benzină cu o concentrație de etanol de peste 10 % sau benzină E85. ATENŢIE: Nu amestecați benzină cu ulei. 194 1420 - 004 - 14.02.20221. Opriți motorul și lăsați produsul să se răcească. Consultați Oprirea produsului la pagina 196

2. Asigurați-vă că produsul este amplasat pe o

suprafață orizontală și într-o zonă cu un flux de aer adecvat.

3. Scoateți capacul rezervorului de carburant.

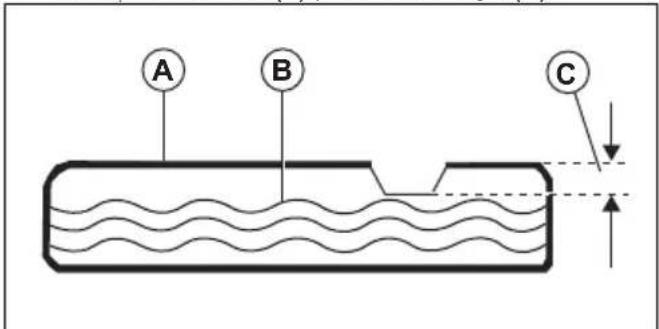

4. Umpleți rezervorul de combustibil (A) cu atenție.

Turnați combustibil (B) până la marcajul (C). A B

5. Curățați produsul de carburantul vărsat.

ATENŢIE: Carburantul vărsat prezintă risc de incendiu și poate afecta mediul. Pornirea produsului

1. Deconectați toate sarcinile electrice de la prizele de

pe panoul de control.

2. Asigurați-vă că produsul este amplasat pe o

suprafață orizontală.

3. Deschideți supapa de carburant.

4. Setați întrerupătorul (A) în poziția de pornire ON.

5. Deplasați șocul în poziția de oprire OFF.

6. Trageți încet de mânerul șnurului de pornire, până

când simțiți o oarecare rezistență.

7. Trageți rapid și cu forță de mânerul șnurului de

pornire până când motorul pornește.

8. Pentru pornirea electricității, efectuați pașii următori.

a) Apăsați și mențineți apăsată tasta ON/OFF/ START în poziția START. b) Când motorul porne ște, deplasați tasta ON/OFF/ START în poziția de pornire ON.

9. Deplasați șocul în poziția de ½ de șoc.

10. Atunci când motorul funcționează lin, deplasați șocul

în poziția de pornire ON. Nota: Pentru G1300P, pozițiile de pornire ON și de oprire OFF ale șocului sunt în puncte opuse. Conectarea sarcinilor electrice AVERTISMENT: Nu conectați prize între 240 (230) V și 120 (110) V. Nu conectați sarcini electrice trifazice la un produs monofazic. Nu conectați sarcini electrice de 50 Hz la un produs de 60 Hz.

1. Porniți motorul și lăsați-l să se încălzească câteva

minute. Consultați Pornirea produsului la pagina

2. Conectați și porniți sarcinile electrice.

3. Asigurați-vă că produsul nu este supus unei

suprasarcini. Consultați Prevenirea suprasarcinii în produs la pagina 195

Prevenirea suprasarcinii în produs Suprasarcina poate cauza deteriorarea produsului și a dispozitivelor electrice conectate. Urmați pașii următori pentru a preveni apariția unei suprasarcini în produs.

• Adunați numărul total de wați al tuturor dispozitivelor electrice care urmează să fie conectate în același timp. ATENŢIE: Numărul total de wați nu trebuie să fie mai mare decât capacitatea maximă de putere a produsului.

• Pentru puterea nominală a luminilor puteți utiliza valoarea pentru becuri. Puterea nominală a uneltelor, echipamentelor și motoarelor poate fi găsită pe autocolantele de pe fiecare dispozitiv. 1420 - 004 - 14.02.2022 195• Dacă puterea nu este specificată pe produs, unealtă sau echipament, înmulțiți tensiunea cu intensitatea nominală.

• Întotdeauna conectați primele la produs dispozitivele electrice cu cea mai mare putere de pornire. Apoi adăugați puterea tuturor celorlalte sarcini electrice conectate. Oprirea produsului

1. Opriți și deconectați toate sarcinile electrice de la

prizele de pe panoul de control. AVERTISMENT: Nu opriți motorul dacă sarcinile electrice sunt pornite și conectate la produs.

2. Lăsați motorul să funcționeze fără sarcină timp de 30

3. Deplasați întrerupătorul în poziția de oprire OFF.

4. Închideți valva de combustibil.

Întreținerea Introducere AVERTISMENT: Citiți și înțelegeți capitolul privind siguranța înainte de a efectua operații de întreținere asupra produsului. Program de întreținere

• Curățați la intervale mai regulate, dacă produsul este utilizat în medii cu mult praf. ** Întreținerea trebuie efectuată de un distribuitor de service aprobat. Întreținerea În- treținere zilnică înainte de utili- zare Interval de întreținere în ore La 20 de ore sau lu- nar La 50 de ore sau la 3 luni La 100 de ore sau la 6 luni La 300 de ore sau 1 dată pe

La fie- care 2 ani Curățați produsul. X Efectuați o verificare a nivelul uleiului de motor. X Verificați filtrul de aer. X Curățați filtrul de aer. X Verificați recipientul de depuneri. X Înlocuiți uleiul de motor. X* Curățați sau înlocuiți filtrul de aer. X* Verificați și curățați bujia. X Verificați turația de mers la ralanti. Reglați turația de mers la ralanti dacă este necesar. X** Verificați jocul supapei. Reglați jocul supapei dacă este necesar. X** Curățați rezervorul de combustibil, sorbul de com- bustibil și carburatorul. X** Curățați camera de ardere. X** Înlocuiți conductele de combustibil dacă este nece- sar. X** 196 1420 - 004 - 14.02.2022Curățarea produsului ATENŢIE: Nu utilizați apă pentru a curăța produsul. Apa poate deteriora produsul.

• Utilizați o cârpă umedă pentru a curăța suprafețele exterioare ale produsului.

• Utilizați o perie moale pentru a îndepărta murdăria și uleiul.

• Utilizați un aspirator pentru a îndepărta murdăria și materialele nedorite din produs.

• Utilizați aer comprimat pentru a îndepărta murdăria din fantele de răcire și din alte deschideri ale produsului. ATENŢIE: Presiunea aerului comprimat nu trebuie să fie mai mare de 25 psi. Verificarea nivelului uleiului de motor ATENŢIE: Nu operați produsul cu un nivel redus al uleiului de motor. Sunt posibile deteriorări ale motorului. ATENŢIE: Utilizați ulei de motor din clasa SJ, clasa SL sau dintr-o clasă superioară, de la American Petroleum Institute (API). Nu folosiți aditivi speciali. Selectați un interval de viscozitate corespunzător cu temperatura ambiantă. Consultați ilustrația de mai jos. 10W-30SAE 30Synthetic 5W-30

1. Opriți complet produsul și asigurați-vă că este

amplasat pe teren orizontal.

2. Curățați zona din jurul rezervorului de ulei.

3. Scoateți bușonul rezervorului de ulei și joja.

4. Curățați joja de ulei.

5. Introduceți joja înapoi complet în rezervorul de ulei.

7. Examinați nivelul de ulei pentru motor de pe jojă.

8. Dacă nivelul uleiului pentru motor este scăzut, turna

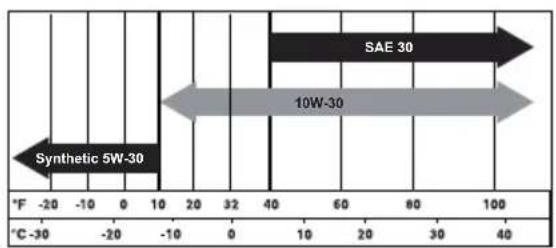

ulei până când nivelul acestuia ajunge la marcajul (A) de pe jojă. Consultați Date tehnice la pagina 201 pentru a afla capacitatea rezervorului de ulei. A A

9. Efectuați din nou o verificare a nivelului uleiului de

10. Instalați bușonul rezervorului de ulei și joja.

Înlocuirea uleiului de motor Nota: Scurgeți uleiul de motor cât timp motorul este cald. Uleiul de motor cald este mai ușor de evacuat. AVERTISMENT: Uleiul pentru motor se încălzește foarte mult și poate provoca arsuri. Lăsați motorul să se răcească înainte de a îl goli de ulei.

1. Curățați zona din jurul bușonului de scurgere a

2. Amplasați un recipient pentru combustibil adecvat

sub orificiul de scurgere.

3. Scoateți bușonul de scurgere a uleiului și capacul

rezervorului de ulei (B).

4. Goliți uleiul pentru motor în recipient.

5. Montați și strângeți bușonul de scurgere a uleiului.

6. Umpleți cu ulei de motor. Consultați

Verificarea nivelului uleiului de motor la pagina 197

1420 - 004 - 14.02.2022 1977. Ștergeți uleiul scurs.

8. Reciclați uleiul de motor uzat la o locație adecvată

de eliminare la deșeuri. Înlocuirea bujiei Înlocuiți bujia de aprindere 1 dată pe an.

2. Scoateți pipa bujiei din aceasta.

3. Curățați zona din jurul bujiei și scoateți bujia din

4. Setați distanța dintre electrozi. Consultați

5. Montați o bujie a nouă. Cuplu de strângere de 15

ft/lbs. Verificarea sitei parascântei Verificați și curățați sita parascântei 1 dată pe an sau mai des dacă este necesar. AVERTISMENT: În anumite zone și condiții, trebuie să utilizați o sită parascântei pentru a preveni riscul de incendiu. Respectați reglementările locale.

1. Scoateți clema (A) și sita parascântei (B) din toba de

țați sita parascântei cu un solvent comercial.

3. Examinați sita parascântei pentru a detecta dacă

prezintă semne de uzură și deteriorare. Înlocuiți sita parascântei dacă este necesar. ATENŢIE: Nu utilizați un produs cu sita parascântei defectă. Pentru a verifica filtrul de aer

1. Scoateți butonul (A) și capacul filtrului de aer (B).

2. Scoateți filtrul de aer (C).

3. Curățați filtrul de aer și capacul acestuia cu apă și

4. Lăsați filtrul de aer și capacul acestuia se usuce.

5. Montați filtrul de aer, capacul acestuia și butonul.

1420 - 004 - 14.02.2022Depanarea Programul de depanare Problemă Cauză Soluție Motorul se oprește în caz de supra- sarcină. Filtrul de aer nu este curat. Curățați sau înlocuiți filtrul de aer. Motorul nu este încălzit. Lăsați motorul să se încălzească înainte de utilizare. Se produc rateuri în motor. Bujia este slăbită. Verificați conexiunile cablurilor. Distanță incorectă între electrozi. Înlocuiți pipa bujiei. Pipa bujiei este deteriorată. Înlocuiți pipa bujiei. Benzină expirată sau de calitate infe- rioară. Orificiu de umplere cu carburant. Compresie incorectă. Reglați compresia. Motorul se oprește brusc. Nivelul de ulei pentru motor este scă- zut. Umpleți cu ulei de motor. Rezervorul de combustibil este gol sau are benzină de calitate inferioa- ră. Orificiu de umplere cu carburant. Bușonul rezervorul de combustibil es- te defect. Curățați capacul rezervorului de com- bustibil. Magnet defect. Adresați-vă unui distribuitor de servi- ce autorizat. Pipa bujiei nu este montată corect. Montați pipa bujiei. Se produc bătăi în motor. Benzină expirată sau de calitate infe- rioară. Orificiu de umplere cu carburant. Suprasarcină în motor. Consultați Prevenirea suprasarcinii în produs la pagina 195

Problemă mecanică. Adresați-vă unui distribuitor de servi- ce autorizat. Motorul dă rateuri. Benzină de calitate inferioară. Orificiu de umplere cu carburant. Motorul este prea rece. Folosiți combustibil pentru tempera- turi reduse și aditivi pentru ulei. Supapa de intrare este blocată sau motorul este prea fierbinte. Adresați-vă unui distribuitor de servi- ce autorizat. Reglarea aprinderii este incorectă. Verificați reglarea aprinderii. 1420 - 004 - 14.02.2022 199Problemă Cauză Soluție Produsul nu are putere. Produsul nu este conectat la sursa de energie electrică. Opriți produsul și deconectați-l. Co- nectați produsul și porniți-l din nou. S-a declanșat un întrerupător de cir- cuit. Opriți produsul și deconectați-l. Re- porniți întrerupătorul de circuit. Co- nectați produsul și porniți-l din nou. Priza este cuplată. Opriți produsul și deconectați-l. Efec- tuați o verificare a prizei. În cazul în care priza nu este deteriorată, porniți și conectați produsul din nou. Service-ul este necesar. Adresați-vă unui distribuitor de servi- ce autorizat. Produsul nu funcționează corect. Problemă la un dispozitiv electric. Deconectați dispozitivul electric. Adresați-vă unui distribuitor de servi- ce autorizat. Produsul este supus unei sarcini prea mari. Reduceți numărul de dispozitive elec- trice conectate la produs. ATENŢIE: Adresați-vă unui distribuitor de service autorizat dacă problema persistă. Pregătirea produsului pentru depozitarea pe termen lung Urmați pașii care urmează dacă produsul va fi depozitat mai mult de 30 de zile. Procedura care urmează previne problemele sistemului de alimentare cu combustibil.

1. Adăugați un stabilizator în combustibil. Stabilizatorul

de combustibil trebuie să corespundă recomandării producătorului.

2. Lăsați produsul să funcționeze timp de 10-15 minute.

3. Lăsați motorul să se răcească și goliți rezervorul de

combustibil. ATENŢIE: Nu depozitați combustibil pe termen lung. Aruncați benzina care nu este curată.

4. Porniți motorul și lăsați-l să funcționeze până la

epuizarea totală a combustibilului și până când produsul se oprește.

5. Lăsați motorul să se răcească și înlocuiți uleiul

6. Scoateți pipa bujiei și adăugați ½ oz/15 ml de ulei

pentru motor în cilindru.

7. Puneți o lavetă pe orificiul bujiei pentru protecție.

8. Trageți de șnurul de pornire de 5 ori pentru a lubrifia

componentele motorului.

9. Montați și strângeți bujia.

AVERTISMENT: Nu fixați pipa bujiei.

10. Curățați produsul.

11. Amplasați produsul într-un spațiu închis care este

12. Acoperiți produsul cu o husă, pentru protecție.

Tensiune, V 230 110/220.120/240 230 110/220.120/240 230 Frecvență nomi- nală, Hz

29,2 29,2 45,0 45,0 51,0 Dimensiuni am- balaj, mm 500X375X435 500X375X435 500X375X435 500X375X435 625X495X495 Capacitate rezer- vor de ulei, l 0,45 0,45 0,6 0,6 0,6 Distanţă între electrozi, mm/in. 0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030 Tip Benzină Benzină Benzină Benzină Benzină Nivel de putere acustică măsurat, dB (A)

Nivel de putere acustică garantat, dB (A)

Puterea maximă depinde și este limitată de factori precum capacitatea energetică a combustibilului, tempe- ratura ambiantă, altitudinea, starea motorului etc. Puterea maximă scade cu aproximativ 3,5% la fiecare creștere în altitudine de 1.000 ft, deasupra nivelului mării; și va scădea, de asemenea, cu aproximativ 1% la fiecare 6° C (10° F) peste pragul de 16°C (60° F) al temperaturii ambiante. 1420 - 004 - 14.02.2022 201Husqvarna G3200P Husqvarna G5500P Husqvarna G5500P Husqvarna G8500P Husqvarna G8500P Putere maximă,

Tensiune, V 110/220.120/240 230 110/220.120/240 230 110/220.120/240 Frecvență nomi- nală, Hz

Etapă 1 1 1 1 1 Greutate netă, kg 49,0 88,0 88,0 106,4 106,4 Greutate totală,

51,0 91,0 91,0 109,5 109,5 Dimensiuni am- balaj, mm 625X495X495 720X560X585 720X560X585 720X560X585 720X560X585 Capacitate rezer- vor de ulei, l 0,6 1,1 1,1 1,1 1,1 Distanţă între electrozi, mm/in. 0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030 Tip Benzină Benzină Benzină Benzină Benzină Nivel de putere acustică măsurat, dB (A)

Nivel de putere acustică garantat, dB (A)

Ghid referință pentru putere Nota: Toate valorile sunt aproximative. Consultați eticheta cu date de pe aparat, pentru a afla cerințele privind puterea. Dispozitiv Putere de funcționare Putere suplimentară la pornire Urgență Frigider/congelator 700 1500 Radio 100 0 Pe teren Compresor de aer - ½ CP 1000 1000 Ferăstrău cu masă - 10" 1700 1300

Puterea maximă depinde și este limitată de factori precum capacitatea energetică a combustibilului, tempe- ratura ambiantă, altitudinea, starea motorului etc. Puterea maximă scade cu aproximativ 3,5% la fiecare creștere în altitudine de 1.000 ft, deasupra nivelului mării; și va scădea, de asemenea, cu aproximativ 1% la fiecare 6° C (10° F) peste pragul de 16°C (60° F) al temperaturii ambiante. 202 1420 - 004 - 14.02.2022Dispozitiv Putere de funcționare Putere suplimentară la pornire Mașină de șlefuit cu curea - 3" 1200 1200 Burghiu de mână - ½" 600 600 Lumină de lucru cu halogen 1000 0 Gater 900 900 Dispozitive pentru recreere Radio AM/FM 100 0 Grătar electric 1700 0 Pompă de umflare 50 100 - Player CD/DVD 100 0 Ventilator - 20" 200 200 Cafetieră 600 0 Uz casnic Computer cu monitor 800 0 Uscător electric pentru haine 5500 500 Aparate electrice 2100 0 Boiler de apă electric 2000 0 Bec - 100 W 100 0 Cuptor cu microunde - 1000 W 1000 200 Pompă - ½ CP 1000 1100 Televizor 400 0 Mașină de spălat 1100 1100 Pompă submersibilă - ½ CP 1000 1000 Gazon și grădină Trimmer de gard viu 400 400 Sistem de spălare sub presiune 1200 1200 Mașină de tuns iarbă 1200 1200 Dispozitiv pentru bordurare 1000 1000 Încălzire și răcire Sistem de aer condiționat central - 10000 BTU

Ventilator de furnal - ½ HP 900 1400 Sistem pentru încălzirea incintelor 1800 0 Aparat de aer condiționat cu unitate exterioară - 10000 BTU

1420 - 004 - 14.02.2022 203Declarație de conformitate CE Declarație de conformitate CE Pentru următoarele echipamente:

• Nume produs: Generator portabil

• Funcție: Grup generator cu putere redusă

• Nr. model: G 2500P, G 3200P

• Nr. serie: 1945013770, 1945013793 și ulterioare se confirmă prin prezenta că respectă prevederile relevante ale

• Directivei pentru echipamente (2006/42/CE)

• Directivei pentru tensiune joasă (2014/35/UE)

• Directivei pentru restricția substanțelor periculoase (RoHS) (2011/65/UE)

• Directivei pentru compatibilitate electromagnetică (2014/30/UE)

• Directivei privind zgomotul emis de echipamente utilizate în spații deschise (2000/14/CE + 2005/88/CE) și ale următorului standard armonizat:

Huskvarna, 10.06.2020 Claes Losdal, Director de Dezvoltare/Produse pentru grădină (reprezentant autorizat al Husqvarna AB și responsabil cu documentația tehnică).
