Tipo de produto	Gerador portátil
Marca	Husqvarna
Modelo	G5500P
Categoria	Gerador
Tensão nominal	230 V
Frequência nominal	50 Hz
Fase	Monofásico
Potência máxima	5500 W
Potência nominal	5000 W
Cilindrada do motor	389 cm³
Tipo de combustível	Gasolina sem chumbo (máx. 10% etanol)
Capacidade do reservatório de óleo	1,1 L
Distância entre eletrodos	0,76 mm
Peso líquido	88,0 kg
Dimensões (C x L x A)	720 x 560 x 585 mm
Nível de potência sonora garantido	96 dB(A)
Tipo de partida	Manual (cabo) e elétrica
Proteção elétrica	Disjuntores CA, terminal de terra
Utilização prevista	Alimentação elétrica de aparelhos ao ar livre
Segurança	Não utilizar em ambientes fechados, risco de monóxido de carbono

Perguntas frequentes - G5500P HUSQVARNA

Como ligar o gerador Husqvarna G5500P?

Certifique-se de que o produto está em uma superfície plana. Abra a válvula de combustível, coloque o interruptor em ON e o starter em OFF. Puxe lentamente a alavanca do arranque até sentir resistência e, em seguida, puxe rapidamente. Para partida elétrica, pressione a chave na posição START.

Qual óleo de motor usar?

Use óleo de motor classe SJ, SL ou superior conforme API. Escolha a viscosidade de acordo com a temperatura ambiente. A capacidade do reservatório de óleo é de 1,1 L.

Como fazer aterramento?

Coloque uma haste de aterramento de latão ou cobre com pelo menos 24 polegadas no solo. Conecte um fio terra de 2,5 mm² entre o terminal de terra do painel de controle e a haste. Profissionais qualificados devem realizar esta instalação.

O que fazer em caso de sobrecarga?

Some a potência total dos aparelhos conectados. Não exceda a capacidade do produto (5000 W nominais). Ligue primeiro os aparelhos com maior potência de partida. Se um disjuntor desarmar, pare o produto e reduza a carga.

Como armazenar o produto a longo prazo?

Adicione um estabilizador de combustível, ligue o motor por 10-15 min, esvazie o tanque e deixe funcionar até parar. Troque o óleo, remova a vela, despeje 15 ml de óleo no cilindro e puxe o arranque 5 vezes. Guarde em local limpo e seco.

Por que o motor para de repente?

As causas possíveis são nível baixo de óleo, tanque de combustível vazio, combustível de má qualidade, tampa do tanque defeituosa ou capa da vela mal instalada. Verifique esses pontos e contacte uma oficina autorizada se necessário.

Como limpar o filtro de ar?

Remova o botão e a tampa do filtro de ar. Retire o filtro e limpe-o com água quente. Deixe secar completamente antes de remontar. Um filtro sujo pode causar problemas de partida ou desempenho.

Qual tipo de combustível usar?

Use gasolina sem chumbo com concentração de etanol menor ou igual a 10 %. Não use E85. Não misture gasolina com óleo.

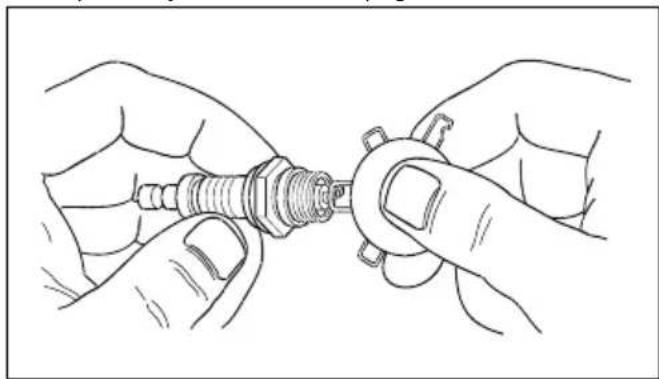

Como substituir a vela de ignição?

Pare o motor, remova a capa da vela, limpe a área, retire a vela antiga. Ajuste a distância entre eletrodos para 0,76 mm. Instale a nova vela e aperte com torque de 15 lb·pé (20 Nm). Substitua-a uma vez por ano.

Onde encontrar a declaração de conformidade CE?

A declaração de conformidade CE encontra-se no manual de instruções. Atesta que o produto atende às diretivas 2006/42/CE, 2014/35/UE, 2011/65/UE, 2014/30/UE e 2000/14/CE. Está disponível online no site da Husqvarna.

MANUAL DE UTILIZADOR G5500P HUSQVARNA

PpOaia Tou PpoioVtoC aTou UTEPPOPTwO

H U TEPPOPTWAN TOIPOIOVTOG MTOPEVA TPOKALAEI Znua OTO TPOIOV KAI OTIG AUVDBEVEs NAKTPIKc SuakeuEs.AkOAUOTe TA TAPAKATW Bnmuata, YIA VA unv U TEPPOPTWEOI TO TPOIOV.

• Pooθεοτo auvoλiκo aipθμo W oλωv Tov nλeKtpikwν suokuωv Tou θa auδεθouv TauToxpova.

PPOOXH: O auvoiaikoc apiOuC W dev pnte va utepbaivei Tv IKavotnta W tou Pioovtoc.

H ovuaotikn TiW Tuv luxviow avaypapetai ETTAV W OTUc AaPTnpes. MTopeite va BPeite TIV ovuaotikn TiW Tuv EPyaleiw, Tou EOTIAOu KAI Tuv oTep OTO AxETIKo autokoAanto Onmu Tou BiokaTai Tavw OTN OAKeun.
Eav 8v utapxie Tpoaiaypafoevos apioo W oTO TPOIOV, aTO epyaiaio n oTov Eeotlaiao, TtAAATTaaiaote Tnv Tmu V me Tnv ovopaaotikn tiA.
Na ouvdeTe navta npwta oTo npoiov TIG naektpikec ouokuec me tyn uynlotepn tiin W ekkvnoNS. 2tn ouvexia, ppootheote Tyn Tiin W oawv twv aawv ouvdepevw ngktpikow oukeuwv.

EeYxos tou pIoAtpou aepa

Especificações tíncicas. 182

Declaracao CE de conformidade. 186

Introdução

Descrição do produits

O produits é um gerador portail com motor de combustão.

Finalidade

O produit fornecce energia elétrica para operar cargas elétricas em locais onde nao existe energia elétrica disponivel. Não utilize o produits para outras tarefas.

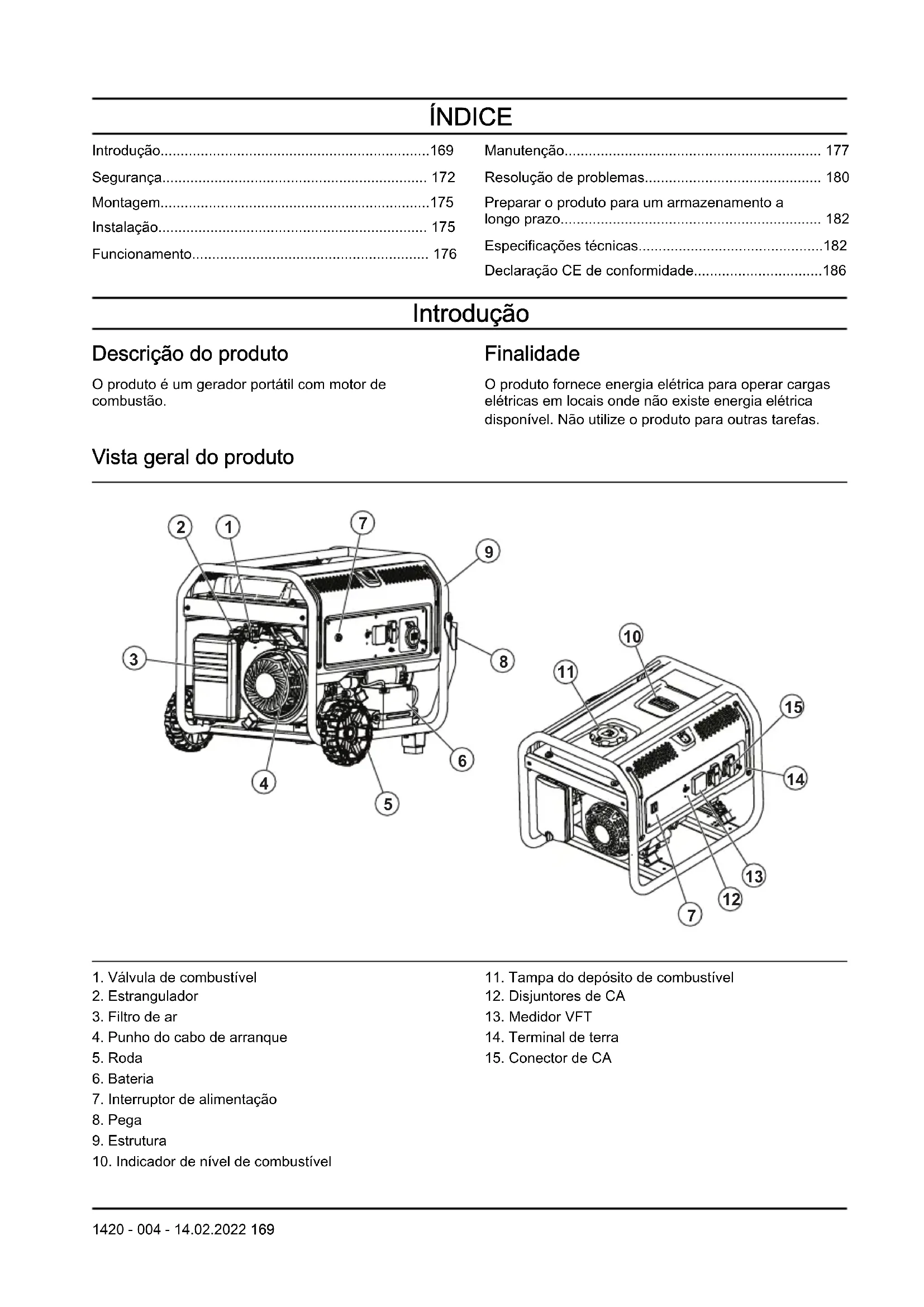

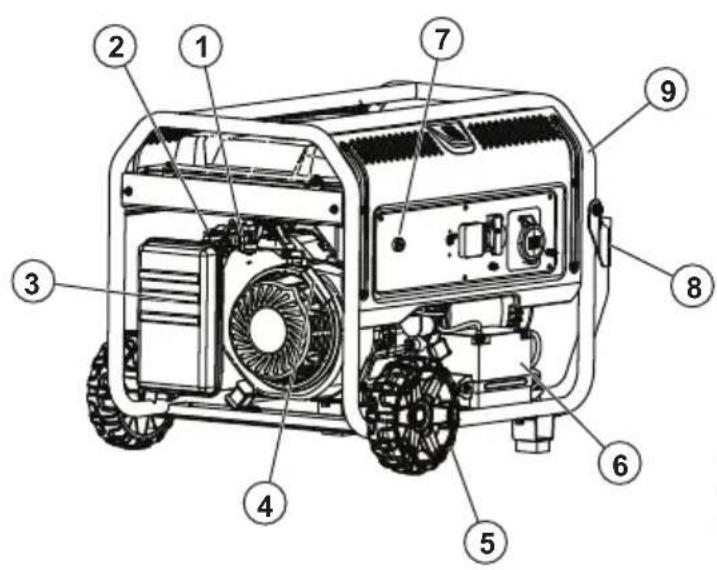

Vista geral do produto

1. Valvula de combustivel
2. Estrangulador
3. Filtro de ar
4. Punho do cabo de arranque
   5.Roda
5. Bateria
6. Interruption de alimentacao
7. Pega
8. Estrutura

9. Indicador de nível de combustivel

10. Tampa do deposito de combustivel

11. Disjuntores de CA
12. Medidor VFT
13. Terminal de terra
14. Conector de CA

Terminal de CC de 12 V

O terminal de CC de 12 V é uma fonte de alimentação para unidas CC de 12 V.

Medidor VFT

O medidor VFT aparece a tensão, a frequência e o tempo de functimento total do produits.

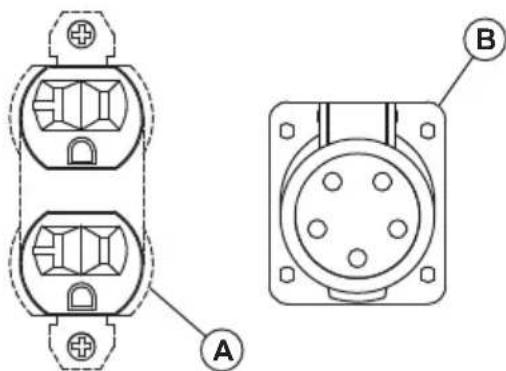

Conectores de CA

O produit contém various conectores de CA para alimentar as ferramentas e o equipamento. Os conectores de CA são differses em diferentes和地区 de mercado.

UE,monofasico, 50Hz

A: Conector de 2 pinos, 230 V.
B: Conector de 3 pinos, 32 A, 230 V.

EUA, monofásico, 60 Hz

A: Conector duplo de 3 pinos, 120 V.
B: Conector "twist lock" de 4 pinos, 30 A, 120/240 V.
C: Conector de 4 pinos, 50 A, 120/240 V.

EUA, trifasico, 60 Hz
A: Conector duplo de 3 pinos, 110 V.
B: Conector de 5 pinos, trifasico, 127/220 V.

CN, monofásico, 50 Hz

A: Conector "twist lock" de 3 pinos, 230 V.

Leia o manual do operador com atenção, e certificado-se de que compreende as instruções antes de utilizesse este produto.

Risco de envenenamento por monóxico de carbono. Não opere o produits em和地区 com um fluxo de ar inadequado.

Risco deCHOque eltrico.

Risco de queimaduras.

Adicione oleo.

Adicione combustivel.

Abra a valvula de combustivel.

Cologne interruptor de alimentacao na posicao ON.

Cologne or estrangulador na posicao OFF.

Coloque o estrangulador na posicao ON.

Puxe o punho do cabo de arranque.

Ligue as cargas elétricas.

Desligue as cargas elétricas.

Feche a valvula de combustivel.

Emissões de ruido para o meio ambiente de acordo com a Diretiva Europeia 2000/14/CE e com o regulamento

(regulamento de proteção de operações no meio ambiente [controlo do ruido] de 2017 da Nova Gales do Sul). Os dados das emissções de ruido podem ser encontrados na etiqueta daquina no capitulo Especificações tínicas.

Não utilize o produit em locais fechados.

Utilize o produit no exterior. Mantenha o produits afastado de janelas, portas ou ventiladores.

Definições de segurarca

Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual.

ATENÇA: Utilizzato no caso de existir risco de ferimento ou morte para o'utilizar ou transeumentes, se não foram respeitadas as instruções do manual.

CUIDADO: Utilizzato se existir risco de danos para o produit, para outros materiais ou para a areaAdjacente, se nao forem respeitadas as instruções do manual.

Nota: Utilizzato para disponibilizar informacoes adiconais necessarias numa determinada situacao.

Instruções de segurança gerais

ATENÇA: Leia e certificque-se de que compreende as instruções de avis que se seguem antes de utilizes o produits.

• Leia e certifique-se de que compreende o manual do'utilizar e os autocolantes de segurarça existentes no produits antes da'utilisation. A sua segurarça e a segurarça dos outros é da sua responsabilité.
• Siga as instruções deste manual do utiliser.
• Não é possível GPLRAR um食欲 para cada situação que pode ocorrore durante o funcionalmente e a manutençao do produits. Seja sempre cuidadoso e use o seu senso comum.

Segança no manuseamento do combustível

ATENÇA: Leia e certificque-se de que compreende as instruções de avis que se seguem antes de utilizes o produits.

• A gasolina é altamente inflamável e os seu vapores são explosivos. Não permit a Presence de fumo, chamas abertas, faíscas ou calor nas proximidades quando estiver a manusear a gasolina.
• Nunca adicione combustivel com o produit a funcionar ou quente. Deixe o motor arrefecer completeness ante de adiconar combustivel.
• Nunca abasteça o deposito de combustível no interior.
• Cumpra todas as leis de regulacao de armazenamento e manuseamento de gasolina.
• Não encha demasiado o deposito de combustível. Deixe sempre espoço para a expansão de combustível. Se o deposito de combustível estiver demasiado cheio, o combustível pode transborrar para o motor quente e provocar um incendio ou uma explosão.
• Nunca guarde o produit com combustivel no deposito de combustivel onde os vapores de gasolina possam atingir uma chama aberta, faisca ou chama piloto (como num forno, esquentador ou secador de roupa). Pode ocorro um incendio ou uma explosao. Deixe o produits arrefecer completeness ante das or armazenar.
• Limpe qualquer combustivel ou oleo derramado imeditamente. Certifique-se de que não sãoarethixados materiais combustiveis no produits ouproximo do mesmo.Mantenha a area a volta do produto limpa e sem detritos.Mantenha uma folga

de 5 pés a toda a volta para permitir uma ventilação adequada do produits.

• Não utilize o produits se um disposito eletrico ligado sobraquecer, se perdar a potência eletrica ou se observar a Presence de chamas ou fumo durante o funcimento do produits.
• Mantenha sempre um extintor de incério proximity do produits.
• Evite derramar combustivel num motor quente.
• Não fume nem agenda cigarros perto do produits ou de combustível.
• Drene o combustivel para um recipiente aprovado no exterior, longe de chamas abertas. Certifique-se de que o motor está frio.

Segurarça do escape

ATENÇA: Leia e certificque-se de que compreende as instruções de avis que se seguem antes de utilizes o produits.

• Nunca opere o produit numa area fechada ou em espacções interiores! Nunca utilize o produits em casa, num Veçculo ou em和地区 parcialmente fechadas, como garagens, mesmo se as portas e as janelas estiverem abertas! Utilize apenas o produits ao ar livre e longe de ventilações, portas e janelas abertas e numa area que não acumule gases de escape letais.
• Os gases de escape do motor contém monóxico de carbono que não consuegué ver nem cheirar. Estes gases tóxicos, se aspirados em concentrações suficientes, podem causar perda de consciência ou mesmo morte.
• O fluxo adequado e desobstruido de ar de arrerefimento e de ventilacao é fundamental para o funciona correto do produits. Não altere a instalacao nem permita o bloqueio, mesmo que parcial, das ventilacoes, uma vez que isso pode afetar seriamente o funciona seguro do produits. O produit tem de ser operado no exterior.
• Utilize sempre um alarme de monóxido de carbono com bateria em espécos interiores, instalado de acordo com as instruções do fabricante.
• Se kommt a partir enjoos, tonturas ou fraqueza antes a utilização do produits, desloque-se imeditamente para uma zona com ar fresco. Consulte ummedicalo,pois podera ter uma intoxicação por monóxido de carbono.

Segurarça no manejo de eletricidade

ATENÇA: Leia e certificque-se de que compreende as instruções de avis que se seguem antes de utilizes o produits.

• O produit produz uma tensão perigosamente elevada durante o funciona. Evite o contacto com fiosétricos, terminais, ligações, etc., quando

o produto estiver em等功能amento, mesmo em equipamento ligado ao produit. Certifique-se de que todas as coberturas, proteções e barreiras está na devida posicao antes de operar o產品.

• Nunca manuseie nenhum tipo de disposito ou cabo eletrico quando estiver dentro de agua, descalço ou com as mãos ou os pés molhados. Podem ocorrochoques eletricos perigosos.
• Alguns paises podem exigir que a estrutura e as peças condomadoras elétricas externas do produto estejam devidamente ligadas a uma ligação à terra aprovada. Alguns paises también podem exigir uma ligação à terra adequada do produto. Consulte um eletricista local para obter os requisitos de ligação à terra na area.
• Utilize um certa-circuito em caso de falha na terra (GFCI) em和地区 humidas ou altoamente conductoras (por exemplo, plataformas de metal ou和地区 de trabalho de aço).
• Não utilize cabosétricos gastos, descarnados, desgastados ou danificados com o produits.
• Em caso de acidente causado por什麽 eletrico, desligue imeditamente a fonte de alimentacao eletrica. Se tal nao for possivel, tente libertar a vitima do conductor ativo. Evite o contacto direto com a vitima. Utilize um acessario nao conductor, como uma corda ou plac, para libertar a vitima do conductor ativo. Se a vitima estiver inconsciente, aplique os primeiros socorros e procure assistencia medica imediata.

Instruções de segurarca para funciona

ATENÇA: Leia e certificado-se de que compreende as instruções de avis que se seguem antes de utilizes o produits.

• Opere apenas o produit em superficies planas e em locais quando não está exposto a excesso de humidade, sujidade, poira ou vapeores corrosivos.
• Mantenha as mãos, os pés, o vestuário, etc., afastados da correias da transmissão, ventoinhas e outras peças moveris. Nunca remove qualquer proteção ou dispositivo de segurança da ventoinha durante o functimento daunities.
• Determinadas peças do gerador ficam extremamente quentes durante oestrutura. Mantenha-se afastado do gerador até este ter arrecido para fazer queimaduras graves.
• Não utilize o produits à chuva.
• Não altere a construção do produits nem os controlos, quando tal pode Criar uma condição deestruturação insegura.
• Nunca ligue nem desligue o produit com cargas electricas ligadas aos connectores e com os dispositivos ligados ativados. Ligue o motor e deixe-o estabilizar antes de ligar cargas electricas. Desligue

todas as cargas elétricas antes de desligar o gerador.

• Não introduza objetivos atravesçes das ranhuras de arrefecimento do produits, mesmo que o motor não estéja a funcional.
• Ao trabalhar;neste equipamento,mantenha-se sempre alerta.Nunca trabalhe no equipamento quando estiver fisicamente ou mentalmente cansado.
• Nunca utilize o produit ou qualquer uma das suas peças como um degrau. Pisar o produits pode partir peças ou colocá-las sob tensão, e pode resultar em condições de functimento perigosas devido a fuga de gases de escape, fuga de combustível, fuga de oleo, etc.
• Certifique-se de que possui conheçimentos sobre todos os controlos e ajustes antes dautilização.
• Não sobrecarregue o produto. Além disso, não sobrecarregue os connectores do pailé individual. Estes connectores está protegidos contra sobrecargas com disjuntores. Se a classificação de amperes de qualquer disjuntor for ultrapassada, o disjuntor abre-se e a potência eletrica para o conector é perdida.
• Nunca ligue nem desligue o motor com dispositivos eletricos ligados nos conectores e dispositivos ativados.

Dispositivos de segurarça no produits

ATENÇA: Leia as instruções de征求意见 que se seguem antes de'utilizar o produto.

• Não utilize o produto com dispositivos de segurar a defeituços.
• Verifique regularamente os dispositivos de segurarça. Se os dispositivos de segurarça estiverem defeituços, fale com a sua oficial Husqvarna autorizada.

Interruptor de alimentacao

Utilize o interruptor de alimentacao para ligar e desligar o motor.

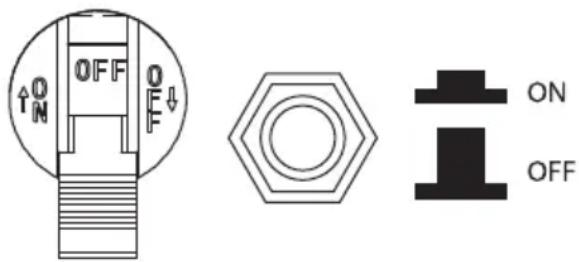

Disjuntores

Os disjuntores evitam a sobrecarga do produits. As informações sobre o valor nominal do disjuntor são aparecidas muito ao disjuntor.

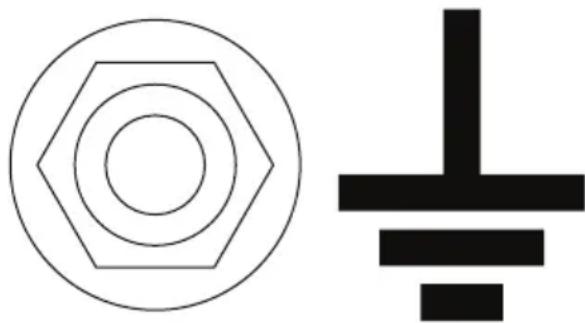

Terminal de terra

O terminal de terra garanté que o produit está corretoamente ligado à terra. Antes de cada operação, deve ligar-se um fio de terra ao terminal de terra.

Instruções de segurança para manutenção

ATENÇA: Leia e certificado-se de que compreende as instruções de avis que se seguem antes de efetuar tarefas de manutençao no produits.

• Por motivos de segurar, o fabricante recomenda que a manutençaoarethesequipamento seraefetuada por um revendedor autorizzato. Inspecione or gerador regularamente e contacte orrevendedor autorizzato maisproximo paraobteraspeçasque necessitam de reparacaoou substituicao.
• Este produit está equipado com um silenciador que inclui uma rede retentora de faíças. O proprietário/ operador deve fazer a rede retentora de faíças em boas condições deestrutura.
• Deve ser efetuada uma manutenção adequada do sistema de escape. Não realizze qualquer ação que possa tornar o Sistema de escape inseguro ou levar ao incumprimento de normas e/ou)códigos locais.
• Antes de executar operações de manutenção no produto, desligue a bateria de arranque do motor

(se instalada) paraataroarranqueaccidental.Em primeiro lugar,desligueocabo do terminal da bateriaindicado por negativo,NEGou(-).Volte a ligorocabo emultimo lugar.

• Qualquer tentativa de arrancar ou ligar o motor antes da devida manutençao com o oleo recomendado pode resultar numa avaria no motor.

• Quando efetuar tarefas no produits, desligue sempre a cobertura da vela de ignicao e mantenha-a afastada da vela de ignicao.

• O oleo quente pode causar queimaduras. Deixe o motor arrefecer antes de reabastecer com oleo. Evite a exposicao repetida ou prolongada da pele a oleo uso. Lavecretidadesamente as和地区 expostas com sabao.

• A garantia do produit não cobre itens sujeitos a uma utilização indevida ou negligência por parte do operador. Para receber o valor total da garantia, o operador tem de manter o produit de acordo com as instruções destemanualdoutilizadora.

Montagem

Introdução

ATENÇA: Certificque-se de que Ie e comprende o capitulo sobre segurarca antes de montar o produits.

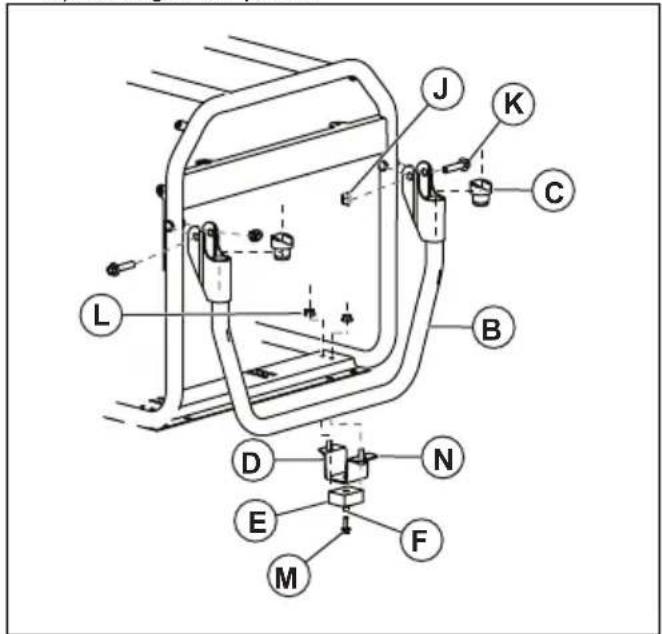

Montar o kit de acessórios (G5500P, G8500P)

1. Conheça as peças do kit de acessórios.

1. Monte o kit de acessórios. Consulte as ilustrações.

a) Montagem da roda:

b) Montagem do punho:

Instalacao

Introdução

ATENÇÃO: Certifique-se de que Ie e comprete o capítulo sobre seguranca antes de instalar o produto.

Ligar o produto à terra

ATENÇA: O produits tem de ser ligado à terra por uma pessoa com experiência e conhecelimentos na区内

da eletricidade. Em algumas和地区, a instalacao deve ser efetuada por um eletricista aprovado. Respeite os regulamentos locais.

1. Instale um elétrido de terra, no menor, a 24 pol. no solo.

ATENÇA: O elétrodo de terra deve ser de latão ou cobre.

1. Ligue um fio terra com 2,5 mm ^2 do terminal de terra no paine de controlo a um eltrodo de terra.

Nota: O fio terra e o eltrodo de terra não são fornecidos com o produits.

Ligar o produit aoSYSTEMA electrolyico de um edificio

ATENÇA: O produto tem de ser

ligado à terra por uma pessoa com experiência e conhecelimentos na area da eletricidade. Em algumas和地区, a instalação deve ser efetuada por um eletricista aprovado. Respeite os regulamentos locais.

• Utilize um interruptor de transferência manual para ligar o produits a umsystemeétrico.
• Certifique-se de que realiza o procedimento em conformidade com todos os regulamentos nacional e locais.

Funcimiento

Introdução

ATENÇA: Certificque-se de que le e comprende o capítulo sobre segurança antes de usar o produits.

Encher o deposito de combustivel

Utilize gasolina sem chumbo. Não utilize gasolina com mais de 10% de concentração de etanol e não utilize gasolina E85.

CUIDADO: Não misture gasolina com oleo.

1. Desligue o motor e deixe o produits arrefecer. Consulte Desligar o produit na pagina 177.
2. Certifique-se de que o produit se encontrar numa superficie nivelada e numa area arejada.
3. Retire a tampa do deposito de combustivel.
4. Abastaça@cuidadosamente o deposito de combustivel (A). Abastaça o deposito de combustivel (B) até à marca (C).

1. Limpe o produto de eventuais derrames de combustivel.

CUIDADO: O derrame de combustivel constituí risco de incência e pode causar danos ambientais.

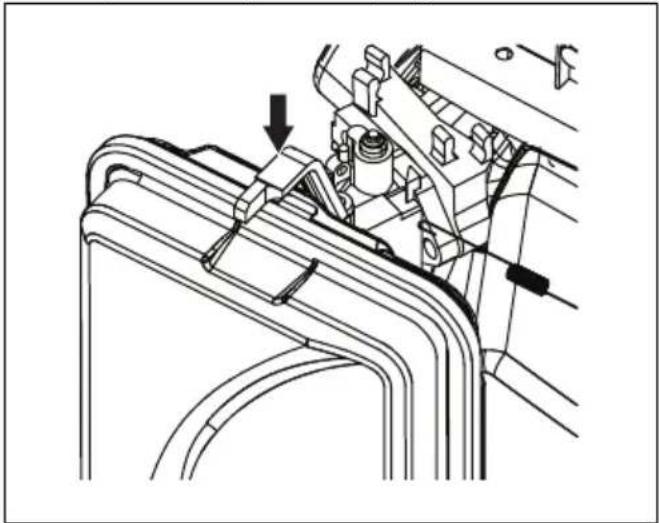

Arranque

1. Desligue todas as cargas elétricas dos conectores no paine de controlo.
2. Certifique-se de que o produits se encontrar numa superficie nivelada.
3. Abra a valvula de combustivel.
4. Coloque o interruptor de alimentacao (A) na posicao ON.

1. Coloque o estrangulador na posicao OFF.
2. Puxe o punho do cabo de arranque lentamente até sentir resistência.
3. Puxe o punho do cabo de arranque rapidamente e com forca até que o motor arranque.
4. Para o arranque elétrico, efetue os passos que se seguem.

a) Prima e mantenha premido o botao ON/OFF/ START na posicao de arranque.
b) quando o motor arrancar, coloque o botão ON/OFF/START na posicao ON.

1. Coloque o estrangulador na posicao de 1 / 2 estrangulamento.
2. quando o motor estiver a funciona suavamente, colocque o estrangulador na posicao ON.

Nota: Para G1300P, as posicaoes ON e OFF do estrangulador encontrar-se nas posicaoes opostas.

1. Ligue o motor e deixe-o aquecer durante algunos instantos. Consulte Arranque na pagina 176.

2. Ligue e arranque as cargas elétricas.

3. Confirmaque não existe sobrecarga no produits. Consulte Evitar a sobrecarga do produit na pagina 177.

Evitar a sobrecarga do produto

A sobrecarga do produits pode causar danos no produits e nos dispositivos electricos ligados. Execute os passos que se seguem para fazer a sobrecarga do produits.

• Some a quantidade total de W de todos os dispositivos electricos a ligar em simultaneo.

CUIDADO: O total de W não deve ser superior à capacidade de W do produits.

• O valor nominal de W das luzes pode ser obtido a partir das lampadas. O valor nominal de W das ferramentas, do equipamento e dos motores encontrar-se num autocolante no disposicao.
• Se não existir uma quantidade de W especifiedo no produits, ferramenta ou equipamento, multiplique V pelo valor nominal de A.
• Ligue sempre primeiro os dispositivosétricos com o valor de W de arranque mais elevado ao produit. Em seguida, some os valore de W de todas as outras cargasétricas ligadas.

Desligar o produto

1. Pare e desligue as cargas elétricas dos conectores no paine de controlo.

ATENÇA: Não pare o motor se as cargasétricas estiverem ativadas e ligadas ao produto.

1. Deixe o motor funcional semarga durante 30 segundos.
2. Coloque o interruptor de alimentacao na posicao OFF.
3. Fecha a valvula de combustivel.

Manutenção

Introdução

ATENÇÃO: Certificado-se de que leu e compreendeu o capítulo sobre segança antes de realizar tarefas de manutenção no produits.

Esquema de manutenção

• Limpe num intervalo mais regular se o produits for正常使用 em condições com muito pouco.
  ** A manutenção tem de ser efetuada por um revendedor com assistência Tecnica aprovado.

Manutenção Manu-	tenção diária antes da utilização	Intervalo de manutenção em horas
		20 ho-ras ou todos os meses	50 ho-ras ou a cada 3 meses	100 ho-ras ou a cada 6 meses	300 ho-ras ou 1 vez por ano	A cada 2 anos
Limpar o produits. X
Verifique o;nvel do Óleo de motor. X
Verifique o filtró de ar. X
Limpe o filtró de ar. X
Verifique o copo do depessoito. X
Substitua o Óleo de motor. X*
Limpe ou substitua o filtró de ar. X*
Verifique e limpe a vela de igniação. X
Verifique o ralenti. Se necessário, ajuste o ralenti. X**
Verifique a folga da valvula. Se necessário, ajuste a folga da valvula.					X**
Limpe o depessoito de combustível, o filtró do combustível e o carburador.					X**
Limpe a-camera de combustão. X**
Se necessário, substitua os tubos de combustível. X**

Limpar o produto

CUIDADO: Não utilizeágua para limpar o produits. Aágua pode provocar danos no produits.

• Utilize um pano humido para limpar as superficies externas do produits.
• Utilize uma escova macia para remover sujidade e oleo.
• Utilize um aspirador para remove sujidade e materiais indesejados do produits.
• Utilize ar comprimido para remover sujidade das ranhuras de arr focamento e de outras abertas no produits.

CUIDADO: A pressão do ar comprimido não deve ser superior a 25 psi.

Verificar o;nivel do oleo de motor

CUIDADO: Não utilize o produit com um[nivel de oleo de motor baixo. Caso contrário, pode danificar o motor.

CUIDADO: Utilize oleo de motor com a classe SJ, SL ou superior, do American Petroleum Institute (API). Não utilize aditivos especialis. SeLECTIONA uma gama de viscosidade adequada à temperatura ambiente. Consulta a ilustração a seguir.

1. Pare totalmente o produit e certifique-se de que o produit se encontrar numa superficie nivelada.
2. Limpe a area em redor do deposito de oleo.
3. Retire a tampa do deposito de oleo e a vareta do oleo.

4. Limpe o oleo da vareta de nivel.

5. Volte a introduzir totalmente a vareta de nível no deposito de oleo.

6. Remova a vareta de nível.
7. Examine o;nivel do oleo de motor na vareta de nivel.
8. Se o nível do oleo de motor estiver baixo, abastaça com oleo de motor até atingir a marca (A) na vareta de nível. Consulte Especificações tecnicas na párgina 182 para saber a capacidade do deposito de oleo.

1. Verifique nowamente oível do oleo de motor.
2. Instale a tampa do deposito de oleo e a vareta de nivel.

Substituir o oleo de motor

Nota: Drene o oleo de motor在哪吒 o motor está quente. O oleo de motor quente é mais rápido de drenar.

ATENÇA: O Óleo do motor fica muito quente e pode causar queimaduras. Deixe o motor arrerefcer antes de drenar o Óleo de motor.

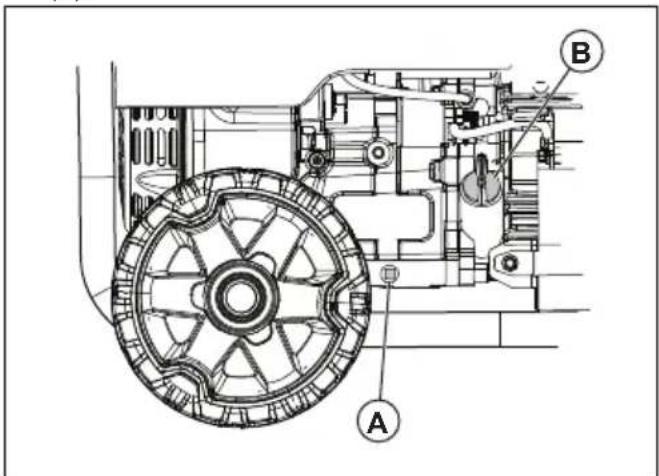

1. Limpe a area à volta do bujão de drenagem do oleo (A).

1. Coloque um recipiente de combustivel adequado por baixo do orificio de drenagem.

2. Retire o bujoao de drenagem do oleo e a tampa do deposito de oleo (B).

3. Drene o oleo de motor para o recipiente.
4. Instale o bujoao de drenagem do oleo e aperte-o.
5. Abastaça o oleo de motor. Consulte Verificar o nivel do oleo de motor na págin 178.
6. Remova quaisquer derrames de oleo.
7. Recicle o oleo de motor uso num local de eliminação aprovado.

Substituir as velas de ignicao

Substitua a vela de ignicao uma vez por ano.

1. Desligue o motor.
2. Remova a cobertura da vela de ignicao da vela de ignicao.
3. Limpe a area a volta da vela de ignicao e retire a vela de ignicao do cilindro.
4. Defina a distência entre os métrodos. Consulte Especificações tecnicas na párgina 182.

1. Instale uma nova vela de ignicao. Aperte com um binário de 15 pés/lbs.

Verificar a rede retentora de faícas

Verifique e limpe a rede retentora de faícas uma vez por ano ou mais FREQUENTemente, se necessário.

ATENÇA: Em algumas和地区 e condições, tera de utilizes uma rede retentora de faíças para fazer o risco de incência. Respeite os regulamentos locais.

1. Retire a braçadeira (A) e a rede retentora de faícas (B) do silenciador (C).

1. Limpe a rede retentora de faiscas com uma escova solvente disponible no mercado.
2. Examine a rede retentora de faíscas quando a desgaste e danos. Substitua a rede retentora de faíscas, se necessário.

CUIDADO: Não utilize um produit com a rede retentora de faíças danificada.

Verificar o filtro de ar

1. Retire o botão (A) e a cobertura dovio de ar (B).

1. Retire o filtro de ar (C).
2. Limpe o filtro de ar e a cobertura do filtro de ar com agua e sabão.
3. Deixe o padr do ar e a cobertura do padr de ar secar.
4. Instale o filtro de ar, a cobertura do filtro de ar e o botão.

Resolução de problemas

Problema Causa Solução
O motor para quando tem demasiadaoga.	O FILTER de ar não está limpo. Limpe ou	substitua o FILTER de ar.
	O motor não está quente. Deixe o motor aquecer antes da utilização.
O motor tem falhas de igniação. A veladeignação está solta. Verifique as ligações dos fios.
			Distência incorrente entre os elétridos.	Substitua a cobertura da vela de ignião.
			A cobertura da vela de ignião estádanificada.	Substitua a cobertura da vela de ignião.
			Gasolina fora de validade ou de bai-xa boa.	Encher o depessoito de combustível.
			Compressão incorreta. Ajuste a compressão.
Problema Causa Solutação
O motor para de repente. O;nível de ó	eo de motor é baixo. Abastaça o áleo de motor.
	O depósito de combustível está vazio ou tem gasolina de baixaqualitye.	Encher o depósito de combustível.
	Tampa do depósito de combustível com defeito.	Substitua a tampa do depósito de combustível.
	Íman com defeito. Contacte um revendçador com assis- tência técnica aprovado.
	A cobertura da vela de igniação não está corretramente instalada.	Instale a cobertura da vela de igni-ço.
Ocorre bemingtono do motor. Gasolina fora de validade ou de bai- xa qualidade.	Encher o depósito de combustivel.
	Sobrecarga no motor. Consulte	Évitar a sobrecarga do pro- duto na pagedina 177.
	Problema mecânico. Contacte um revendçador com assis- tência关键技术 aprovado.
O motor "rebenta". Gasolina de baixaqualitye. Encher o depósito de combustivel.
			O motor está demasiado frio. Utilize co combustível para condições de frio e aditivos de áleo.
			A valvula de entrada está broqueada ou o motor está demasiado quente.	Contacte um revendedor com assis- tência关键技术 aprovado.
			Tempo de ignião incorreto. Verifique	tempo de ignião.
O produits não tem alimentação. O produto não está ligado à fonte eletrica.	Pare o produit e deslique-o. Ligue o produit e voltê a arrancá-lo.
	Um disjuntor disparou. Pare o produto	e deslique-o. Reinicie o disjuntor. Ligue o produit e voltê a arrancá-lo.
	O conector está engatado. Pare o produto	Equivocado, inicié e voltê a ligar o pro- duto.
	É necessária assistência. Contacte um	revendcer com assis- tência关键技术 aprovado.
O produits não funciona corretamien- te.	Problema com um dispositivo eletrico.	Deslique o dispositivo elétrico. Con- tacte um revendedor com assistência关键技术 aprovado.
	Existe demasiada energia no produits.	Diminua a quantidade de dispositivos eletricos ligados ao produits.

CUIDADO: Se o problema persistir, contacte um revendedor com assistencia Tecnica aprovado.

Preparar o produit para um armazenamento a longo prazo

Efetue os passos que se seguem se o produit for armazenado durante mais de 30 dias. O procedimento que se segue evita problemas com o Sistema de combustivel.

1. Adicione um estabilizador de combustivel ao combustivel. O estabilizador de combustivel tem de estar em conformidade com a recomendação do fabricante.
2. Utilize o produto durante 10 a 15关键时刻.
3. Deixe o motor arrefecer e drene o deposito de combustivel.

CUIDADO: Não guarde combustível durante o armazenamento a longo prazo. Elimine a gasolina que não estiver limpa.

1. Ligue o motor e deixe-o funciona ate que todo o combustivel tenha sido utilizado e o produits pare.

2. Deixe o motor arrerefecer antes de substituir o oleo de motor.

3. Retire a cobertura da vela de ignicao e coloque 12 oz/15 ml de oleo de motor no cilindro.

4. Coloque um pano no orificio da vela de ignicao para protecao.
5. Puxe o punho do cabo de arranque cinco vezes para lubricar as peças do motor.
6. Instale e aperte a vela de ignicao.

ATENÇÃO: Não instale a cobertura da vela de ignicao.

1. Limpar o produto.
2. Coloque o produito num local limpo e seco, no interior.
3. Coloque uma cobertura no produits para proteção.

ATENÇÃO: Não coloque uma cobertura no produits se este estiverque.

Especificações tíncicas

Especificações tíncicas

	Husqvarna G1300P	Husqvarna G1300P	Husqvarna G2500P	Husqvarna G2500P	Husqvarna G3200P
Cilindrada do motor, cc	98,5 98,5 196 196	212
Potência de pico, W19	1000 1200 2200 2800 3000
Potência nominal, W	800 1000 2000 2500 2800
Tensão, V 230 110/220, 120/240 230	110/220, 120/240 230
Frequência nominal, Hz	50 60 50 60 50
Fase 1 1 1 1 1
Peso liquido, kg 28,0 28,0 43,0 43,0 49,0
Peso bruto, kg 29,2 29,2 45,0 45,0 51,0
Tamanho da embalagem, mm	500X375X435 500X375X435 500X375X435 5625X495X495
Capacidade do deposto de oleo, I	0,45 0,45 0,6 0,6 0,6	6
Distancia entre os elétrodos, mm/pol.	0,76/0,030 0,76/0,030 0,76/0,76/0,030 0,76/0,030 0,76/0,030		0,030 0,76/0,030
Tipo Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA Gas INA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA GasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNA	0,45 0,45 0,6 0,6 0,6	0,6
Distancia entre os elétrodos, mm/pol.	0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030 1	0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030
Tipo Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina GasINA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA gasNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNA masNAA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS N AA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA MAS NAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masN AA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAAmasNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masNAA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA masnA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gas INA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasNA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINIAGasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gINAGasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gINAGRASINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINAgasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gaINAGasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gas INA gasINA gINAGRASINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gINAGRASINA gas INA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gasINA gINAGRASA

	Husqvarna G3200P	Husqvarna G5500P	Husqvarna G5500P	Husqvarna G8500P	Husqvarna G8500P
Cilindrada do motor, cc	212 389 389 458 458
Potência de pico, W20	3200 5500 6000 8000 8500
Potência nominal, W	3000 5000 5500 7500 8000
Tensão, V 110/220, 120/240 230 110/220, 120/240 230 110/220, 120/240
Frequência nominal, Hz	60 50 60 50 60
Fase 1 1 1 1 1
Peso liquido, kg 49,0 88,0 88,0 106,4	106,4
Peso bruto, kg 51,0 91,0 91,0 109,5 109,5
Tamanho da embalagem, mm	625X495X495 720X560X585 720X560X585 720X560X585 720X560X585
Capacidade do deposito de oleo, l	0,6 1,1 1,1 1,1 1,1
Distência entre os elétrodos, mm/pol.	0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030
Tipo Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasoline Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasina Gasolina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina Gasina GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA Gas INA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasINA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNAGasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA GasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA masNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA gasNA g
Nível de potência sonora, medido, dB (A)	96
Nível de potência sonora, garantão, dB (A)	96

Nota: Todos os values sãoapproximados.Consulte a etiqueta de dados no aparecido para conhecer os requisitos de potência.

Dispositivo W de funct ionamento W de	arranque adicular
Emergência
Frigorífico/congelador 700 1500
Rádio 100 0
Local de trabalho
Compressor de ar - ½ CV 1000 1000
Serra de mesa - 10" 1700 1300
Lixadora de correia - 3" 1200 1200
Broca manual - ½" 600 600
Luz de trabalho de halogéneo 1000 0
Serra com movimento代替o 900	900
Lazer
Rádio AM/FM 100 0
Grelhadorétrico 1700 0
Bomba de enchimento 50 100 -
Leitor de CD/DVD 100 0
Ventoinha - 20" 200 200
Máquina de café	600 0
Habitação
Computador com monitor	800 0
Secador de roupaétrico	5500 500
Produtosétricos 2100 0
Esquentadorétrico 2000 0
Lâmpada - 100 W 100 0
Micro-ondas - 1000 W	1000 200
Bomba de deposito - 1/2 CV 1000 1100
Televisão 400 0
Máquina de lavar 1100 1100
Bomba para poços - 1/2 CV 1000 1000
Relvado e jardim
Tesoura para sebes 400 400
Máquina de lavar à pressão 1200 1200
Corta-relva 1200 1200
Aparador 1000 1000
Aquecidoamento e arrefecimento
Ar condicionado central - 10 000 BTU	1500 1500
Ventoinha doorno - 1/2 CV 900 1400
Aquecedor 1800 0
AC de janelas - 10 000 BTU 1200 600

Declaração de conformidade CE

Para as seguiñes máquinas:

• Nome do produits: Gerador portátil
• Função: Conjunto de gerador de baixa potência
• N. do modelo: G 2500P, G 3200P
  N.o de série: 1945013770, 1945013793 e posteriores

conirma-sequiryac conformidadedetodasasdisposicaoreslevanteda

• Diretiva sobre maquinaria (2006/42/CE)
• Diretiva relativa a baixa tensão (2014/35/UE)
• Diretiva relativa à restruição desubstáncias perigosas (RoHS) (2011/65/UE)
• Diretiva de compatibilidade eletromagnética (2014/30/UE)
• Diretiva de emissões de ruido para equipamento de uso externo (2000/14/CE + 2005/88/CE)

e a conformidade com as normas harmonizadas:

EN ISO 8528-13:2016, EN 61000-6-1:2007; EN 55012:2007+A1

Procedimento da avaliação de conformidade: 2000/14/CE, retificada pela 2005/88/CE- Anexo VI

TÜV Rheinland LGA Products GmbH, entidade competente relativamente a miguias (notificada de acordo com 0197), Tillystraße 2 - 90431 Nurnberg, Alemanha, efetuou a certificacao de ruido. Para obter informacoes sobre as emissoes de ruido, consulte Especificações痫icas na pagsa 182.

Huskvarna, 10-06-2020

Claes Losdal, Chefe de Desenvolvimento/Produtos de Jardinagem (representante autorizo da Husqvarna AB e responsavel pela documentaçãotica).

CUPRINS

Introducere. 187

Siguranta. 190

Asamblarea. 193

Instalare 194

Functionarea. 194

Intretinerea. 196

Depanarea. 199

Motor yacinin degistirilmesi

Not: Motor yagini motor sicutken bosaltin. Sicut motor yagi daha hizl bosaltilir.

Instruções originais

Instrueti ini tiale

PôvodnéPokyny

Original talimatlar
