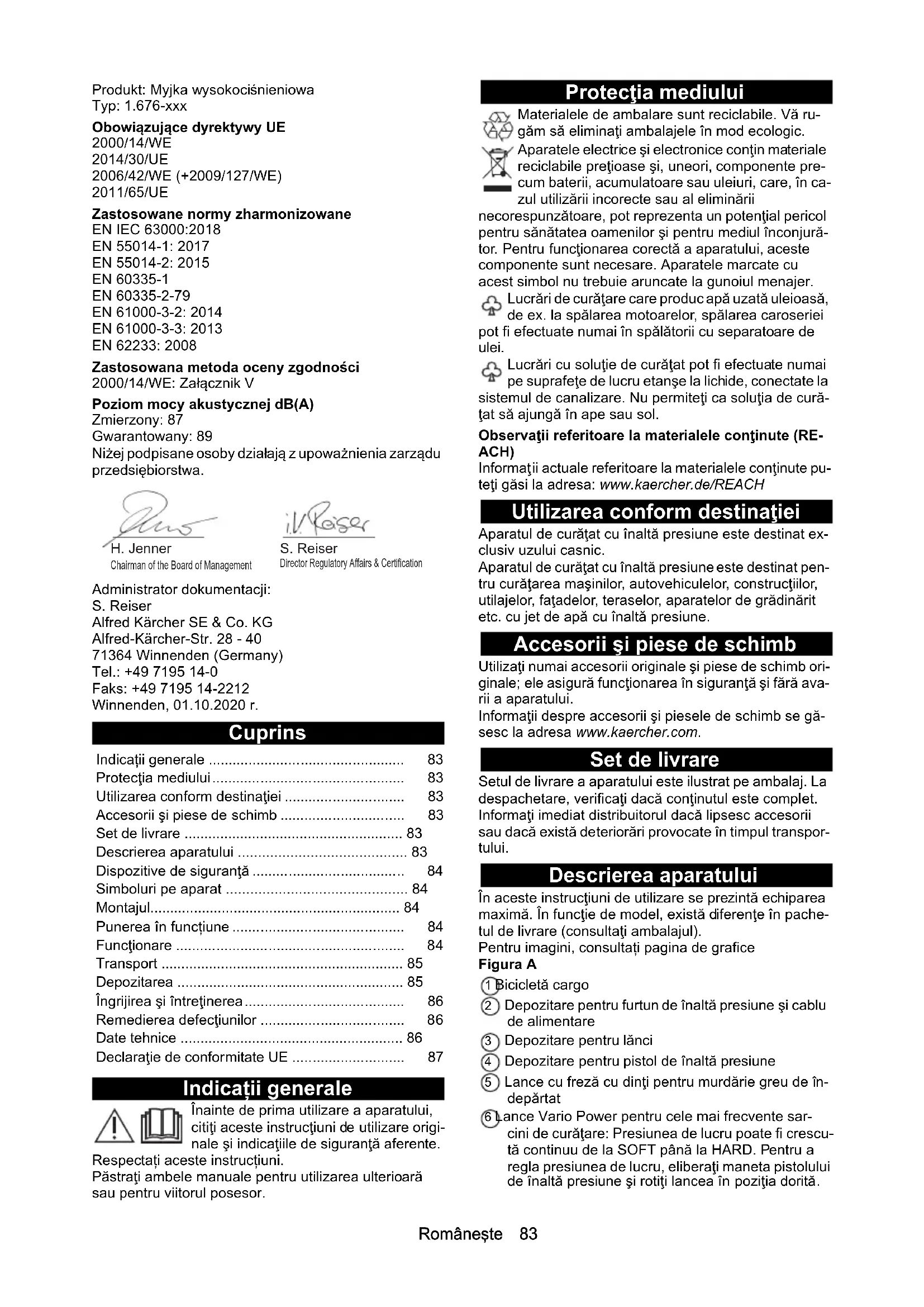

MANUAL DE UTILIZARE K 3 Compact Kärcher

Protectia mediului 83

Utilizarea conform destinatiei 83

Accesorii și piese de schimb 83

Set de livrare 83

Descrierea aparatului 83

Dispositive de siguranță 84

Simboluri pe aparat 84

Montajul.... 84

Punerea în funcțiune 84

Functionare 84

Transport 85

Depozitarea 85

Îngrijirea și întreținerea.... 86

Remedierea defectiunilor 86

Date tehnice 86

Declaratie de conformitate UE 87

Indicații generale

Înainte de prima utilizare a aparatului, citiți aceste instrucțiuni de utilizare originale și indicațiile de siguranță aferente.

Respectati aceste instructiuni.

Păstrați ambele manuale pentru utilizarea ulterioară sau pentru viitorul posesor.

Protectia mediului

Materialele de ambalare sunt reciclabile. Vă ru-găm să eliminați ambalajele în mod ecologic.

Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau al eliminării

necorespunzătoare, pot reprezenta un potențial pericol pentru sănătatea oamenilor și pentru mediul înconjurător. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer.

Lucrări de curățare care produc apă uzată uleioasă, de ex. la spălarea motoarelor, spălarea caroseriei pot fi efectuate numai în spălătorii cu separatoare de ulei.

Lucrări cu soluție de curățat pot fi efectuate numai pe suprafețe de lucru etanșe la lichide, conectate la sistemul de canalizare. Nu permiteți ca soluția de curățat să ajungă în ape sau sol.

Observații referitoare la materialele continute (RE-ACH)

Informații actuale referitoare la materialele conținute pu- teți găsi la adresa: www.kaercher.de/REACH

Utilizarea conform destinatiei

Aparatul de curățat cu înaltă presiune este destinat exclusiv uzului casnic.

Aparatul de curățat cu înaltă presiune este destinat pentru curățarea mașinilor, autovehiculelor, constructiilor, utilajelor, fațadelor, teraselor, aparatelor de grădinărit etc. cu jet de apă cu înaltă presiune.

Accesorii și piese de schimb

Utilizați numai accesorii originale și piese de schimb originale; ele asigură funcționarea în siguranță și fără avari i a aparatului.

Informații despre accesorii și piesele de schimb se găsesc la adresa www.kaercher.com.

Set de livrare

Setul de livrare a aparatului este ilustrat pe ambalaj. La despachetare, verificați dacă conținutul este complet. Informați imediat distribuitorul dacă lipsesc accesorii sau dacă există deteriorări provocate în timpul transportului.

Descrierea aparatului

În aceste instrucțiuni de utilizare se prezintă echiparea maximă. În funcție de model, există diferențe în pachetul de livrare (consultați ambalajul).

Pentru imagini, consultați pagina de grafice

Figura A

① Bicicletă cargo
② Depozitare pentru furtun de înaltă presiune și cablu de alimentare
③ Depozitare pentru lănci
④ Depozitare pentru pistol de înaltă presiune
⑤ Lance cu freză cu dinți pentru murdărie greu de îndepărtat
⑥ Lance Vario Power pentru cele mai frecvente sarcini de curățare: Presiunea de lucru poate fi crescută continuu de la SOFT până la HARD. Pentru a regla presiunea de lucru, eliberați maneta pistolului de înaltă presiune și rotiți lancea în poziția dorită.

Dacă lancea este rotită până la capăt în direcția SOFT, se poate doza soluția de curățat.

⑦ Pistol de înaltă presiune
⑧ Clemă pentru furtunul de înaltă presiune
⑨ Pârghia pistolului de înaltă presiune
⑩ Sistem de blocare pistol de înaltă presiune
⑪ Furtun de înaltă presiune
⑫ Cablu de alimentare cu fişă de rețea
⑬ Comutator aparat „0/OFF“ / „I/ON“
14 Mâner de tras
15 Mâner pentru transport, extensibil
⑯ Cuplaj pentru furtun de înaltă presiune
17 Plăcuță de tip
⑱ Conectare la sursa de apă cu sită încorporată
⑲ Furtun de aspirare pentru soluția de curățat (cu filtru)
⑳ Cuplaj pentru conectarea la sursa de apă
21 ** Furtun de grădină (armat cu țesături, diametru de cel puțin 1/2 țoli (13 mm), lungime de cel puțin 7,5 m, cu cuplaj rapid disponibil în comerț)
22 *Perie de spălare, adecvată pentru lucrul cu sub-
stanțe de curățare
②3 *Duza de spumă pentru spumă puternică substanță de curățare
24 *Recipient pentru substanță de curățare

* optional, ** necesar suplimentar

Dispositive de siguranță

⚠PRECAUTIE

Dispositive de siguranță care lipsesc sau care au fost modificate

Dispozitivele de siguranță au drept scop protectia dvs. Nu modificați și nu ignorați niciodată dispozitivele de siguranță.

Comutator aparat

Comutatorul aparatului împiedică funcționarea accidentală a aparatului.

Sistem de blocare pistol de înaltă presiune

Dispozitivul de blocare blochează maneta pistolului de înaltă presiune și împiedică pornirea accidentală a aparatului.

Funcția Oprire automată

Când maneta pistolului de înaltă presiune este eliberat, comutatorul de presiune oprește pompa, iar jetul de înaltă presiune se oprește. Dacă maneta este trasă, pompa pornește din nou.

Simboluri pe aparat

Nu îndreptați jetul de înaltă presiune spre persoane, animale, echipamente electrice aflate în funcțiune sau spre aparat. Protejați aparatul de îngheț.

Aparatul nu trebuie conectat direct la rețea- ua publică de apă potabilă.

Montajul

Pentru imagini, consultați pagina de grafice.

Înainte de punerea în funcțiune, montați pe aparat pie- sele fixate lejer.

Montarea rotilor

1. Fixați roțile de aparat și asigurati-le.

Figura B

Montarea cuplajului pentru conectarea la sursa de apă

1. Înşurubați cuplajul pentru conectarea la sursa de apă la conectarea la sursa de apă a aparatului. Figura C

Punerea în funcțiune

1. Amplasați aparatul pe o suprafață plană.

2. Racordati furtunul de înaltă presiune la aparat.

a Scoateți clema de pe cuplaj. b Introduceți furtunul de înaltă presiune în cuplaj. c Introduceți clema în cuplaj.

Figura D

1. Racordati furtunul de înaltă presiune la pistolul de înaltă presiune.

a Strângeti clema.
b Scoateți clema.
c Introduceți furtunul de înaltă presiune.
d Împingeți clema înăuntru până când se încliche-tează.

Figura E

1. Verificați dacă conexiunile sunt fixe, trăgând de fur-tunul de înaltă presiune.
2. Introduceți stecărul într-o priză.

Alimentarea cu apă

Pentru valorile de racordare, vezi plăcuța cu caracteristici sau capitolul Date tehnice.

Respectați reglementările companiei de alimentare cu apă.

ATENTIE

Daune cauzate de apa contaminată

Impuritățile din apă pot deteriora pompa și accesoriiile. Pentru protecție KĂRCHER recomandă utilizarea filtrului de apă KĂRCHER (accesoriu special, număr de comandă 4.730-059).

Racord la conducta de apă

ATENTIE

Cuplajul furtunului cu Aquastop la racordul de apă al aparatului

Deteriorarea pompei

Nu folosiți niciodată un cuplaj de furtun cu Aquastop la racordul de apă al aparatului.

Puteți utiliza un cuplaj Aquastop la robinetul de apă.

1. Introduceți furtunul de grădină la cuplajul pentru conectarea la sursa de apă.

2. Conectați furtunul de grădină la conducta de apă.

3. Deschideti complet robinetul de apă.

Figura F

Functionare

ATENTIE

Functionarea uscată a pompei

Deteriorarea aparatului

Dacă aparatul nu se presurizează în decurs de 2 minute, opriți aparatul și urmați indicațiile din capitol Remedierea defectiunilor.

Functionarea la înaltă presiune

ATENTIE

Deteriorarea suprafetelor vopsite sau sensibile

Suprafețele se deteriorează în caz de distanță prea mică a jetului sau dacă este selectată o lance necorespunzătoare.

Păstrați o distanță a jetului de cel puțin 30 cm când curățați suprafețele vopsite.

Nu curățați anvelopele pentru mașini, vopseaua sau suprafetele sensibile, cum ar fi lemnul, cu freza cu dinți.

1. Introduceți o lance în pistolul de înaltă presiune și fixați-o prin rotire la 90°.

Figura G

1. Porniți aparatul („I/ON“).
2. Deblocați maneta pistolului de înaltă presiune.
3. Apăsați maneta pistolului de înaltă presiune. Dispozitivul pornește.

Functionarea cu perie de spălare

ATENTIE

Deteriorări ale vopselei

Deteriorarea suprafețelor datorită periei de spălare mur-dare

Asigurați-vă că peria de spălare nu conține murdărie sau alte particule înainte de a o introduce.

Indicatie

Când utilizati perii de spălare, aparatul funcționează la presiune joasă. Prin urmare, se poate adăuga o soluție de curătat.

1. Introduceți peria de spălare în pistolul de înaltă presiune și fixați-o prin rotire la 90°.

Functionare cu substanță de curățare

⚠PERICOL

Nerespectarea fişei cu date de securitate

Probleme grave de sănătate datorită utilizării necores- punzătoare a soluției de curățat

Respectați fișa cu date de securitate a producătorului soluției de curățat, în special indicațiile referitoare la echipamentul individual de protectie.

Indicatie

Sustanțele de curățare KÄRCHER garantează o funcți- onare fără probleme. Cereți sfaturi de la angajații noștri sau solicitați catalogul nostru sau broșurile informative despre substanțe de curățare.

1. Trageți furtunul de aspirare pentru substanța de curățare afară din carcasă pe lungimea dorită.

Figura H

1. Agățați furtunul de aspirare pentru substanța de curățare într-un recipient cu substanța de curățare.
2. Utiliza ți lancea Vario Power.
3. Rotiți lancea în direcția „SOFT” până la capăt. În timpul utilizării, substanța de curățare este adăugată la jetul de apă.
4. Optional, utilizati duza de evacuare.

a Conectați duza de spumă cu recipientul pentru substanța de curățare.

b Introduceți duza de evacuare în pistolul de înaltă presiune și fixați-o prin rotire la 90°.

Figura I

Metoda de curățare recomandată

1. Pulverizați cu moderatie soluție de curățat pe suprafața uscată și lasați să acționeze (nu să se usuce).
2. Clătiți murdăria dizolvată cu jetul de apă de înaltă presiune.

După funcționarea cu soluție de curățat

1. Spălați aparatul aprox. 30 de secunde cu apă curată.

Întreruperea funcționării

1. Eliberați maneta pistolului de înaltă presiune. Dacă maneta este eliberată, aparatul se oprește. Se mentine presiunea înaltă din sistem.
2. Blocați maneta pistolului de înaltă presiune.

Figura J

1. În cazul pauzelor de lucru care depăşesc 5 minute, opriți aparatul „0/OFF”.

Scoaterea din funcțiune

⚠PRECAUTIE

Presiune în sistem

Răniri cauzate de scurgerile necontrolate de apă la presiune înaltă
Dacă sistemul nu este presurizat, atunci doar separați furtunul de înaltă presiune de pistolul de înaltă presiune sau de aparat.

1. Eliberați maneta pistolului de înaltă presiune.
2. Închideți robinetul de apă.
3. Apăsați maneta pistolului de înaltă presiune timp de 30 de secunde.

Presiunea rămasă în sistem este eliminată.

1. Eliberați maneta pistolului de înaltă presiune.
2. Blocați maneta pistolului de înaltă presiune.
3. Deconectați aparatul de la alimentarea cu apă.
4. Deconectați aparatul „0/OFF”.
5. Scoateți fișa de rețea din priză.

Transport

ΔPRECAUTIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare

La transport tineți cont de greutatea aparatului.

Transportarea aparatului

1. Ridicați aparatul de mânerul pentru transport și transportați-l.

Tragerea aparatului

1. Trageți mânerul de transport până când se încliche-tează cu un sunet.
2. Trageți aparatul de mânerul pentru transport.

Transportarea aparatului în vehicul

1. Asigurați aparatul împotriva alunecării și basculării.

Depozitarea

⚠PRECAUTIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare

La depozitare tineți cont de greutatea aparatului.

Depozitarea aparatului

1. Asezați aparatul pe o suprafață plană.
2. Separati lancea de pistolul de înaltă presiune.
3. Separati pistolul de înaltă presiune de furtunul de înaltă presiune.
4. Separati furtunul de înaltă presiune de aparat.
5. Depozitați furtunul de înaltă presiune pe aparat.
6. Depozitați cablul de alimentare și accesoriiile pe aparat.

Înainte de o depozitare mai îndelungată, respectați indicațiile suplimentare, vezi capitolul Îngrijirea și întreține-rea.

Protectia impotriva inghețului

ATENTIE

Pericol de înghet

Aparatele care nu sunt complet golite pot fi distruse de înghet.

Goliți aparatul și accesoriiile complet.

Protejati aparatul de înghet.

Trebuie îndeplinite următoarele:

• Aparatul este separat de la alimentarea cu apă.
• Furtunul de înaltă presiune este îndepărtat.

• Porniți aparatul „I/ON”.

• Aşteptați maxim 1 minut până când din racordul de înaltă presiune nu mai iese apă.

• Opriti aparatul.
• Depozitați aparatul cu toate accesoriiile într-un spațiu protejat împotriva înghețului.

Îngrijirea și întreținerea

△PERICOL

Pericol de electrocutare

Răniri cauzate de atingerea pieselor aflate sub tensiune Opriți aparatul.

Scoateți stecărul.

Aparatul nu necesită întreținere, de ex. nu trebuie să efectuați periodic nicio lucrare de întreținere.

Curățați sita de la racordul la sursa de apă

ATENTIE

Sită deteriorată în conectarea la sursa de apă

Deteriorarea aparatului cauzată de contaminarea apei Verificați dacă sita este deteriorată înainte de a o introduce la conectarea la sursa de apă.

Dacă este necesar, curățați sita de la racordul la sursa de apă.

1. Îndepărtați cuplajul de la racordul la sursa de apă.
2. Trageți în afară sita cu un clește plat.
3. Curățați sita sub jet de apă curentă.

Figura K

1. Introduceți sita în racordul la sursa de apă.

Curățați filtrul pentru detergent

Curățați filtrul pentru detergent înainte de o depozitare mai îndelungată.

1. Scoateți filtrul de la furtunul de aspirare pentru soluția de curățat.
2. Curățați filtrul sub jet de apă curentă.

Figura L

Remedierea defectiunilor

De cele mai multe ori, defectiunile au cauze simple, pe care le puteți remedia cu ajutorul următoarei liste de ansamblu. În caz de dubiu sau de defectiuni nemenționate, vă rugăm să vă adresați unității de service autorizate.

⚠PERICOL

Pericol de electrocutare

Răniri cauzate de atingerea pieselor aflate sub tensiune Opriți aparatul.

Scoateți stecărul.

Aparatul nu funcționează

1. Apăsați maneta pistolului de înaltă presiune. Aparatul pornește.
2. Verificați dacă tensiunea indicată pe plăcuța cu caracteristici coincide cu tensiunea sursei de curent.
3. Verificati cablul de alimentare cu privire la deteriorare.

Aparatul nu ajunge la presiunea dorită

Alimentarea cu apă este prea redusă

1. Deschideti complet robinetul de apă.
2. Verificați alimentarea cu apă pentru a vă asigura că are un debit de pompare suficient.

Sita racordului la sursa de apă este murdară.

1. Trageți în afară sita din conectarea la sursa de apă cu un clește plat.

2. Curățați sita sub jet de apă curentă.

În aparat există aer.

1. Aerisiți aparatul:

a Porniți aparatul timp de maximum 2 minute fără a conecta furtunul de înaltă presiune și așteptați până când apa iese din racordul de înaltă presiune fără bule.

b O p r i ti aparatul.
c Conectați furtunul de înaltă presiune.

Variatii de presiune puternice

1. Curățarea duzei de înaltă presiune:
   a Îndepărtați murdăria din gaura duzei cu un ac.
   b Spălați duza de înaltă presiune din față cu apă.

2. Verificați cantitatea de apă alimentată.

Aparatul nu este etanş

1. O ușoară neetanșeitate a aparatului este necesară din punct de vedere tehnic. În caz de neetanșeitate serioasă, contactați serviciul de asistență clienti autorizat.

Solutia de curățat nu este aspirată

1. Utilizați lancea Vario Power și rotiți-o în direcția „SOFT” până la capăt.
2. Curățați filtrul de la furtunul de aspirare pentru soluția de curățat.
3. Verificați furtunul de aspirare pentru soluția de curățat dacă prezintă urme de rupere.

Garantie

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defectiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

(Pentru adresă, consultați pagina din spate)

Date tehnice

Conexiune electrică
Tensiune	V
Fază ~ 1
Frecvență Hz 50-60
Curent absorbit A 6
Grad de protectie		IPX5
Clasă de protectie		II
Siguranță pentru rețea (tempori-zată)	A	10

Conectare la sursa de apă

Presiune de alimentare (max.)	MPa	1,2
Temperatură de alimentare (max.) °C		40
Cantitate alimentată (min.)	l/min	9

Date privind puterea aparatului

Presiune de lucru	MPa	8
Presiune maximă admisă	MPa	12
Debit de pompare, apă	l/min	5,5
Debit de pompare maxim	l/min	6,3
Debit de pompare, soluție de curățat	l/min	0,3

Forță de recul a pistolului de înaltă N presiune

12

Dimensiuni și greutăți

Greutate tipică în timpul funcționării kg		5,0
Lungime	mm	264
Lățime	mm	256
Înălțime	mm	450

Valori calculate conform EN 60335-2-79

Valoarea vibrațiilor mână-braț	m/s2	< 2,5
Incertitudine K m/s	2	0,7
Nivel de zgomot LpA	dB(A) 74
Incertitudine KpA	dB(A) 2

Nivel de putere acustică L_WA + In-dB(A) 89 certitudine K_WA

Sub rezerva modificărilor tehnice.

Declaratie de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Aparat de curățat cu înaltă presiune

Tip: 1.676-xxx

Procedura aplicată de evaluare a conformității

2000/14/UE: Anexa V

Nivel de putere acustică dB(A)

Măsurat: 87

Garantat: 89

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

Însărcinat cu elaborarea documentației:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
