Referitor la acest document

1.1 Informati importante

1.1.1 Aplicabilitatea

Aceste instructiuni de reparare il ajutape client saisi repare singur aparatele, in conformitate cu normele de projetare ecologica aplicabile (incepandu 03/2021).

Acestea contin informati privind modul de inlocuire a pieselor de schimb specifie, inclusiv averistamente si pericole.

Dacă aveti intrebări, va rugam să luati tegătura cu serviciul reliții clienti. Ne asumâr raspunderea pentru daune numai dacă instrucțunile de reparare au fost respectate pe deplin.

1.2 Explicaţia simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alerta sunt representate printr-un simbol si un cuvant de averizare. Cu-vantul de averizare indicà gravitatea pericolului.

Nivelul de alerta Semnificatie
PERICOL	Nerespectarea mesajului de averizare va provoca accidente grave sau decesul.
VERTISMENT	Nerespectarea mesajului de averizare ar putea provoca accidente grave sau decesul.
ATTENTIONARE	Nerespectarea mesajului de averizare ar putea provoca accidente usoare.
ATENTIE!	Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietàti.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolorile de pericol

Simbolurile de pericol sunt reprezentari simbolice care indică tipul de pericol.
In acest document sunt utilizezicimbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
!	Mesaj de averizare general
	Pericol din cauza tensiunii eletrice
	Pericol deexplozie
	Pericol de tãiere
	Pericol de zdrobire

Referitor la acest document

Simbol de pericol Semnificatie
	Pericol din cauza suprafetelor fierbinti
	Pericol din cauza câmpului magnetic pu-ternic
	Pericol din cauza radiției neionizante

Table 2: Simbolorile de pericol

1.2.3 Structura averismentelor

Avertismentele din acest document au un aspect si o structura standard.

Exempli umrator prezinta un avertisment privindi electrocutarea din caza pielesor sub tensiune. Se mentioneza matura necessari pentru a evita pericolul.

In aces document sunt utilizez simbolurile generale de mai jos:

Simbol general Semnificaţie
i	Identificareaunei recomandări speciale (text și/sau grafică)
j	Identificareaunei recomandări simple (numai text)

Simbol general Semnificatie
	Identificare unui link spre un videoclip in-structiv
	Identificare sculelor necesare
	Identificare conditiilor preliminare nece-sare
	Identificare unei stâri (dacă..., apoi...)
	Identificare unui rezulat
Pomirci Identificare unei taste sau a unui buton
[0012:3456] Identificare unui numur de series
Stare Identificare unui text/unei ferestre afișate	(pe ecranul aparatului)

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc in timpul reparatiilor effectuate la componentele electrice pot sa ducà la electrocutari!
• Deconectati aparatul de la sursa de alimentare cu tensiune cu cel putin 60 de se cunde inante de a incepe lucrarile.
• Dupa reparatie, este obligatorié effectuarea unei verificazioni de siguranta conform cu VDE 0701 sau cu reglementäre nationale respective.

Pericol de ranire din cauza muchillor ascutite!

Pericol pentru siguranta/functionarea aparatului!

Utilizati numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statica (ESD)!
Nu atingeti modulele, inclusiv conexiunile si caile conductorilor.

Desemnare Detali li imagini
Material textile de protecţie [00342013]	60 cm x 50 cm
Şurubelniţă plată La	mă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]
Instrument special [00342180]
Ventuză [00342224]	Ø50 mm
Cap torx TX20 [00340865]	6,3 mm (1/4")
Şurubelniţă plată La	mă de 10 mm x 1,6 mm x 200 mm

1. Indepartati garnitura usii din canelura colturil dor dreapta si stanga.

1. Demontati garnitura usi din canelură.

Garnitura uşii este demontata.

4.1.2 Montarea garniturii u

i	Grosimea garniturii nostru a usii poate fi uşor diferită fata de grosimea gami- turii vechi a usii. Acest lucru nu va afecta comportamentul de inchidere ŞI functianarea pe termen lung.
j	Dacă aparatul dumneavoastră are balamale reglabile Sau accesori pen- tru balamale, puteşi optimiza comportamentul de inchidere i n consecță.
k	Orificile de mici dimensiuni practicate in garnituria usii au rol functional (sunt necessare pentru ventilăție). Ele nu sunt defe cate ale produsului.

Repararea

1. Verificatç canalura pentru montarea garniturii si asiguratj-va ca nu prezintă defecte.

1. Daca canelura pentru montarea garniturii prezintă defeche, este deteriorata. Contactati departamentul de service pentru clienti.

3

O deformare uoarà a gamiturii usi este normala si nu afteezafunctionarea acesteia. Se recomanda sā indreptati gamitura usi inante de a o introduce in aparat.

Incaliziti garnitura usi ci un uscator de parr Sau ci apa fierbinte si remodelati-o cu mana.

1. Impingeti colturile de sus si de jos ale gamituri in canelura.

Repararea

1. Apasaji intreaga garniturān canelurā, pas cu pas.

Garnitura usii est me montata.

4.2 Inlocuirea帽子erului uşii

Scule speciale:

4.2.1 Demontarea manerului uşii

1. Demontati doua capace de suruburi (1).

2. Desurubati doua suruburi (2).

3. Demontati manerul usii (3).

Mainerul usiieste demontat.

Mainerul usi penta cea de-a doua usa poate fi demontat in acela si mod.

4.2.2 Montarea manerului usii

Montaú urmand procedura de demontare in ordine inversä.

Repararea

4.3 Inlocuirea balamalei de sus a usii

Scule speciale:

Operatia de demontare a usiaparatului trebuie efectuata numai
de specialisti instruiti.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizati numai instrumente si echipamente adecvaite.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Purtaj manusi de protecije.

AVERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixati aparatele impotrivala unecarii.

ATENTIONARE

Pericol din caza pieselor care cad pentru ca suruburile sunt slabi

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaderii.

ATENTIE!

Pericol din cauza pieselor carecadpentruca suruburile sunt slabi

te!

DeteriorareaAlterortiesaleaparatuluii sauea casei clientului,deexemplu, partejoos.

Fixati componenta impotrivacaderi.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.

4.3.1 Demontarea balamalei de sus a usii

1. Asezati aparatul pe spate.

Repararea

2.1. Apasati capacul balamalei de sus pe ambele partj laterale (1).

1. Indepartatcapacul balamalei de sus (2).
2. Rotiti capacul balamalei (3)
3. Demontatci capacul balamalei de sus (4).
4. Deurubati doua suruburi (5).
5. Demontati balamaua de sus (6)/

• Operativa de demontare a usii aparatului trebule efectuata numai de specialisti instrui.
  Pentru deplasarea aparatului sunt necesare doua persone.
  Utilizati numai instrumente si echipamente adecvaite.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Pericol din caza pieselor care cad pentru ca suruburile sunt slabi

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru cã suruburile sunt slabi

te!

DeteriorareaAlterortiesaleaparatuluiiauaseiclientului,deexemplu partea dejos.

Fixati componenta impotrivacaderi.

PERICOL

Pericol de electrocutare din cauza pieseler sub tensiune! Pericol de moarte prin electrocutare in cazul unei reparati necorespunzatoare

• Componentele le electrice trebuie reparate de câtre electricieni calificati.
• Dupa reparatie, este obligatorie efectuarea unei verificandi de siguranta conform cu VDE 0701 sau cu reglementarie nationale respectve.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

Deconectati aparatele de la sursa de alimentare cu tensiune cu

cel putin 60 de secunde inainte de a incepe reparatiile.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.

Fitingurile interioare ale aparatului sunt demontate.

4.4.1 Demontarea balamalei de sus a usii

1. Asezati aparatul pe spate.

Repararea

2.1.Demontatcapaculbalamalei de sus (1).

1. Demontatacapaculcutieidcabluri (2).
2. Deconnectati conxiunea electrica (3)
3. Desurubati surubul conxiunii de impamantare (4).
4. Demontati protectia cablurilor (5).
5. Deurubati surubul (6)

4.5 Inlocuirea balamalei din migloc a usii

Scule speciale:

Operatia de demontare a usiaparatului trebuie efectuata numai
de specialisti instruiti.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizi numai instrumente si echipamente adecvate.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Puratai manusi de protecje.

AVERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixati aparatele impotrivala unecarii.

ATENTIONARE

Pericol din caza pieselor care cad pentru ca suruburile sunt slabi

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru că suruburile sunt slâbl

te!

DeteriorareaAlterortiesaleaparatuluii sauacaseiclientului,deexemplua, parte do jos.

Fixati componenta impotrivacaderi.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.

1. Scoateti usa compartmentului frigiderului (1).
2. Desurubati doua suruburi (2).
3. Scoateji balamaua din miiloc (3).

Balamaua din milioc este demontata.

4.5.2 Montarea balamalei din mijloc a usii

• Operativa de demontare a usii aparatului trebuele efectuata numai de specialisti instrui.
  Pentru deplasarea aparatului sunt pecesare doua persoane.
  Utilizati numai instrumente si echipamente adecate.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Puratai manusi de protecje.

AVERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixati aparatele impotrivala unecarii.

ATENTIONARE

Pericol din caza pieselor care cad pentru ca suruburile sunt slabi

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru ca suruburile sunt slabi

te!

DeteriorareaAlterortiesaleaparatuluii sauasecaiessclientului,deexemplua partedojos.

Fixati componenta impotrivacaderi.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.

Balamaua de sus este demontata.
Balamaua din mischief demontata.

4.6.1 Demontarea balamalei de jos a usii

1. Scoateti usa compartmentului congelatorului (1).
2. Deşurubati Şurubul (2)
3. Rotiti sicoatei balamaua de sus (3).
4. Demontati balamaua de jos (4).

Balamaua de jos a usii este demontata.

4.6.2 Montarea balamalei de jos a usii

4.7 Repositionarea raftului

Cerinta:
Usa este beschia.

4.7.1 Demontarea raftului

Scoateti raftul.

Raftul este demontat.

4.7.2 Montarea raftului

4.8 Repositionarea raftului variabil

4.8.1 Demontarea raftului variabil

1. 1. Trageti in fata parte din dreapta a raftului variabil (1).
2. Scoateti partea din dreapta a raftului variabil (2).

1. Scoatei partea din stanga a raftului variabil in acelasi mod.
   Raftul variabil est demontat.

4.8.2 Montarea raftului variabil

Montaúrmand procedura de demontare in ordine inversã.

Repararea

4.9 Repositionarea raftului flexibil

4.9.1 Demontarea raftului flexibil

1. Scoateti raftul din sticla (1).
2. Ridicati raftul flexibil si scoateti-I (2).

Raftul flexibil este demontat.

4.9.2 Montarea raftului flexibil

Montati urmand procedure de demontare in ordine inversa.

Repararea

4.10 Repositionarea setului pentru mic decrement

4.10.1 Demontarea setului pentru mic decrement

Ridicati setul pentru mic dejun si scoatei-I.

Setul pentru mic decrement.

4.10.2 Montarea setului pentru mic decrement

Montaúrmand procedura de demontare in ordine inversã.

Repararea

4.11 Repositionarea suportului pentru sticle

4.11.1 Demontarea suportului pentru sticle

Tragetisuportul pentru sticle pentru a-l scoate.

Suorul pentru sticle este demontat.

4.11.2 Montarea suportului pentru sticle

4.12 Repositionarea raftului pentru ușă

4.12.1 Demontarea raftului pentru usa

Ridicati raftul pentru usa.

Raftul pentru ușă este demontat.

4.12.2 Montarea raftului pentru ușă

Montaú urmánd procedura de demontare in ordine inversá.

Repararea

4.13 Repositionarea containerului pentru alimente ingheata

4.13.1 Demontarea containerului pentru alimente ingheata

1.Extragei complet containerul pentru alimente ingheate (1). 2.Demontati containerul pentru alimente (2).

Containerul pentru alimente ingheale este demontat.

4.13.2 Montarea containerului pentru alimente ingheata

4.14 Repositionarea containerului

4.14.1 Demontarea containerului

1. Demontati containerul de jos al frigiderului (1). 2. Demontati containerul de sus al frigiderului (2).

Containerele sunt demontate.

4.14.2 Montarea containerului

4.15 Repositionarea containerului extensibil

4.15.1 Demontarea containerului extensibil

1.Extractejcompletencounterulextensibil(1).
2. Demontati containerul extensibil (2).

Containerul extensibil este demontat.

4.15.2 Montarea containerului extensibil

4.16 Inlocuirea spotului luminos LED

Scule speciale:

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare in cazul unei reparati necorespunzatoare

• Componentele electrice trebuie reparate de câtre electriciens calificati.
• Dupa reparatie, este obligatore efectuarea unei verificandi de siguranta conform cu VDE 0701 sau cu reglementarie nationale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

• Deconectati aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde finante de aincepe reparatiile.

ATENTIONARE

Marginea ascutite!

Ranire print taiere

4.16.1 Demontarea spotului luminos LED

1. Utilizati instrumentul special pentru a trage spotul luminos LED afara (1).

1. Deconnectati conexiunile electricale spotului luminos LED.
   Sportul luminos LED este demontat.

4.16.2 Montarea spotului luminos LED

Montaúrmand procedura de demontare in ordine inversã.

Repararea

4.17 Inlocuirea lampii LED de sus

Scule speciale:

Surubelnijatapla Lamade 2.4 mm x 0.4 mm x 60 mm, in kitut [00341820]

Aparatul dumneavoastré este echipat cu o lampa LED care nu necessities intretinere.
Aceste lampi pot fi nlocuile numai de câtre departamentul de service pentruclienti saudecalcê tehnicieni autorizatl!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare en cazul unei reparati neocorespunzaboare

• Componentelele electrice trebuie reparate de catre electricieni calificati.
• Dupa reparatie, este obligatoriae efectuarea unei verificari de siguranta conform cu VDE 0701 sau cu reglementarile nationale respectve.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

• Deconectaşi aparatele de la sursa de alimentare cu tensiune cu cel punit 60 de secunde inante de aincepe reparatiile.

ATENTIONARE

Marginea ascuţite!

Ranire prin taiere

Puratai manusi de protecje.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Usa este descisã
Fittingurile interioare din partea de sus sunt demontate.

4.17.1 Demontarea lampii LED

1. Deplasati lampa LED spre stanga.

Conexiunea electrica a lampii LED este deconectata.

2.Decuplatcargligele lampii LED.

Repararea

1. Demontaji lampa LED deplasand-o in fata.

Lampa LED este demontata.

4.18 Inlocuirea lampii LED de pe bara laterala

Scule speciale:

Ventuzá 050 mm [00342224]

Aparatul dumneavoastré este echipat cu o lampa LED care nu necessita Intretinere.
Aceste lampi pot fi nlocuite numai de câtre département du service pentruclienti saudecalctehnicieni autorizatl!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare in cazul unei reparajii neorespunzatoare

• Componentele electrice trebuie reparate de câtre electriciens calificati.
• Dupa reparatie, este obligatore efectuarea unei verificandi de siguranta conform cu VDE 0701 sau cu reglementarie nationale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

• Deconectati aparatele de la sursa de alimentare cu tensiune cu cel punit 60 de secunde finante de aincepe reparatiile.

ATENTIONARE

Marginea ascutite!
Ranire printaiere
Purtati manusi de protectie.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Usa estedeschisa.
Rafturile din compartmentul frigiderului sunt demontate.

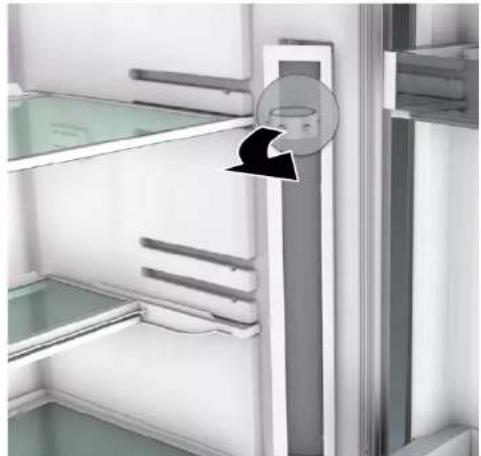

4.18.1 Demontarea lampii LED de pe bara laterala

1. Aplicati ventuza in treimea superioar a lampii LED de pe bara laterala.

Repararea

1. Tragej in faj ventuza cu lampa LED de pe bara laterala, cu o miscare de rotatie.

1. Deconecta conexiunea electrica a lampii LED de pe bara laterala.
   Lampa LED de pe bara laterala este demontalá.

4.18.2 Montarea Iampii LED de pe bara laterala

1. Conectati conexiunea electrica a lampii LED de pe bara laterala.
2. Fixa lampa LED de pe bara laterala in locatia sa de pe peretele compartmentului (cargilele se fixeazá cu un cigl).
   Lampa LED de pe bara laterala este montata.

Poznámky k opravém - Kombinácia chladniccy a mraznicky

O toto dokunte 554

1.1 Dolezite informacia 554

1.1.1 Ucel 554
1.2 Vysvetlenie symbolov 554
1.2.1 Urovne nebezpečenstva. 554
1.2.2 Symbolo označujuce rizika 554
1.2.3 Struktura varovani 555
1.2.4 Vseobecne symbol 555

Bezpečnost 556

2.1 Vseobecne bezpecnostnepokyny 556

2.1.1 Vsetky domace spotrebice 556

Nastroje a pomocky 557

Oprava 558

4.1 Vymena tesenia dvierok. 558

4.1.1 Odoberanie tesenia dvierok 558
4.1.2 Montaz tesnenia dvierok 558
