BRUKSANVISNING BD2076LFXN Profilo
4.1.1 Demontering av dorpakning 442
4.1.2 Montering av dorpakning 442
4.2 Utskiftnig av dorhandtak 445
4.2.1 Demontering av dorhandtak 445
4.2.2 Montering av dorhandtak 445
4.8.1 Demontering av variabel hylle 453
4.8.2 Montering av variabel hylle 453
4.9 Utskiftning av fleksibel hylle 454
4.9.1 Demontering av fleksibel hylle 454
4.9.2 Montering av fleksibel hylle 454
4.10 Utskifting av frokostett 455
4.10.1 Demontering av frokostett 455
4.10.2 Montering av frokostsett 455
4.17 Utskiftning av overste LED-lampe 462
4.17.1 Demontering av LED-lampe 462
4.17.2 Montering av overste LED-lampe 463
4.1.1 Demontering av dorpakning
4.1.2 Montering av dorpakning
4.2 Utskiftning av dorhandtak
4.2.2 Montering av dorhandtak
Monteres i motsatt rekkefge.
Reparasjon
4.8.1 Demontering av variabel hylle
-
- Trekk hoyre del av den variable hyllen forover (1).
- Demonter hoyre del av den variable hyllen (2).
- Demonter venstre del av den variable hylle pa samme mate.
Den variable hyllen er demonter.
4.8.2 Montering av variabel hylle
Monteres i motsatt rekkefolge.
Reparasjon
4.9 Utskiftning av fleksibel hylle
4.9.2 Montering av fleksibel hyle
Monteres i motsatt rekkefolge.
Reparasjon
4.10.2 Montering av frokostsett
Monteres i motsatt rekkefolge.
Reparasjon
- Fest sugekoppen pa ovre tredel av LED-lampen i sidelisten.
Reparasjon
- Trekk sugekoppen forover med LED-lampen i sidelisten i en roterende bevegelse.
- Koble fra den elektriske tilkobligen for LED-lampen i sidelisten.
LED-lampen i sidelisten er demontert.
4.18.2 Montering av LED-lampe i sidelist
- Koble til den elektriske tilkoblingen for LED-lampen i sidelisten.
- Fest LED-lampen i sidelisten pa rett sted pa veggen i apparatrommet (krokene klikker pa plass).
LED-lampen i sidelisten er monter.
Verktyg och hjälpmedel. 644
Reparation 645
4.1 Byta dorrpackning 645
4.1.1 Ta bort dorrpackning 645
4.1.2 Montera dorrpacking 645
4.2 Byta dorrhandtag 648
4.2.1 Ta bort dorrhandtag 648
4.2.2 Montera dorrhandtag 648
4.3 Byta dörrens övre gangjärn 649
4.3.1 Ta bort dorrens ovre gangjarn 649
4.3.2 Montera dorrens ovre gangjarn 650
4.4 Byta dorrens over gangjarn (dorr med display) 651
4.4.1 Ta bort dorrens ovre gangiern 651
4.4.2 Montera dorrens ovre gangjarn 652
4.5 Byta dorrens mellersta gangjarn 653
4.5.1 Ta bort dorrens mellersta gangjam 653
4.5.2 Montera dorrens mellersta gangjarn 653
4.6 Byta dörrens nedre gängjärn 654
4.6.1 Ta bort dorrens nedre gangjarn 654
4.6.2 Montera dörrens nedre gängjäm 654
4.7 Byta hylla 655
4.7.1 Ta bort hylla 655
4.7.2 Montera hylla 655
4.8 Byte av den flyttbara hyllan 656
4.8.1 Borttagning av den flyttbara hyllan 656
4.8.2 Montering av den flyttbara hyllan 656
4.9 Byte av den böjiga hyllan 657
4.9.1 Borttagning av den böjliga hyllan 657
4.9.2 Montering av bobjig hylla 657
4.10 Byte av frukostgruppen 658
4.10.1 Borttagning av frukostgruppen 658
4.10.2 Montering av frukostgruppen 658
4.11 Byta flaskhylla 659
4.11.1 Ta bort flaskhylla 659
4.11.2 Montera flaskhylla 659
4.12 Byta dornhylla 660
4.12.1 Ta bort dorrhylla 660
4.12.2 Montera dorrhylla 660
4.13 Byta fack for frysta matvaror 661
4.13.1 Ta bort fack for frysta matvaror 661
4.13.2 Montera fack for frysta matvaror 661
4.14 Byta fack 662
4.14.1 Ta bort fack 662
4.14.2 Montera Iada 662
4.15 Byta utdragbar Iada 663
4.15.1 Ta bort utdragbar lada 663
4.15.2 Montera utdragbar lada 663
4.16 Byta LED-spotlight 664
4.16.1 Ta bort LED-spotlight 664
4.16.2 Montera LED-spotlight 684
4.17 Byta oversta LED-lampan 665
4.17.1 Ta bort LED-lampan 665
4.17.2 Montera oversta LED-lampan 666
4.18 Byta LED-sidoramplampa 667
4.18.1 Ta bort LED-sidoramplampa 667
4.18.2 Montera LED-sidoramplampa 668
Om detta Dokument
1.1 Viktig information
1.1.1 Syfte
Dessa reparations tips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestammelser (som gäller 03/2021).
De innehaller information om hur vissa reservdilar skya bytas samt tillhOrande varmingar och risker.
Kontakta var kundtjanst om du har fragor. Vi atar oss bara ansvar for skador om repa-. rationstipsen har folits korrekt.
1.2 Symbolförklaringar
1.2.1 Faronivae
Varningsnivaerna bestar av en symbol och ett signalord. Signalordet visar hur allvarlig faran ar.
| Varningsnivå Innebörd | |
| FARAI | Om inte varningsmeddelandet fällsjs kom-mer det att leda till dödsfall erller allvarliga persanskador. |
| VARNING! | Om inte varningsmeddelandet fällsjs kandet leda till dödsfall erller allvarliga pers- skador. |
| FÖRSIKTIGT! | Om inte varningsmeddelandet fällsjs kandet leda tilllettare persanskador. |
| OBS! | Om inte varningsmeddelandet fällsjs kandet leda till materialskador. |
Grafik 1: Faronivae
1.2.2 Risksymboler
Risksymboler ar symboler som visar typen av fara.
Foljande risksymboler anvands i detta dokument:
| Risksymbol Innebörd | |
| ! | Allmächt varingsmeddelande |
| Fara på grund av elektrisk spänning | |
| Explosionsrisk | |
| Fara för skärskador | |
| Fara für krosskador |
Om detta Dokument
| Risksymbol Innebörd | |
| Fara på grund av heta ytor | |
| Fara på grund av starka magnetfällt | |
| Fara på grund av icede-joniserande strål- ning |
Grafik 2: Risksymboler
1.2.3 Varningarnas struktur
Varningar i detta dokument har att standardiserat utseende och en standardiserad struktur.
FARAI
Farans typ och ursprung!
Möjliga konsekvenser av att faran/vermingen ignoreras.
Atgarder och forbud for att forebygga faran.
Följande exempl visar en varning som varmar for elstötar fran strömforande delar. Det stär vilken atgård som forebygger faran.
FARAL
Dödsfall pa grund av elstötar
Koppla bort maskiner fr elforsorjningen minst 60 sekunder innar reparationarpojaras.
1.2.4 Allmanna symboler
Foljande allmanna symboler anvands i detta dokument:
| Allm. symbol Innebörd | |
| i | Identifizierung av ett särskilt tips (text och/el-ler bild) |
| f | Identifizierung av ett enkeit tips (endast text) |
| Allm. symbol Innebörd | |
| Identifizierung av en länk till en videohand- ledning | |
| Identifizierung av verktyg som behövs | |
| Identifizierung av villkor som@måste vara uppfyllda | |
| Identifizierung av ett tillständ (om ..., sà ...) | |
| Identifizierung av ett resultat | |
| Start Identifizierung av en tangent eller knapp | |
| [00123456] Identifizierung av ett materialnummer | |
| Status Identifizierung av text/fonster som visas (i maskinens display) | |
Grafik 3: Allmanna symboler
Sakerhet
2.1 Allmanna sakerhetsanvisningar
2.1.1 Alla hushallsmaskiner
Fel vid reparatoner som beror elkomponenter kan orsaka elstotar!
Koppla bort maskinen fran elnatet minst 60 sekunder innan arbetet paborjas.
Lat utfora ett sakerhetest after reparationen, i enlighet med VDE 0701 ell er landsspecifika regler.
Anvand skyddshandskar.
Risk for krosskador vid reparation, underhall, felsokning och service pa grund av tunga och rørliga componenter
Anvand skyddsskor.
Sakra tunga komponenter sa att de inte faller ner.
- Stick inte in kroppsdelar i rroliga komponenter.
Risk for maskinens sakerhet/funktion!
- Använd endast originaldelar.
Risk for skador pa komponenter kansliga for statisk elektricitet (ESD)!
Ror inte modulerna somt anslutninger och stromforande ledninger.
Verktyg och hjälpmedel
| Beteckning Detaljei | Bilder | |
| Skyddstrasa [00342013] | 60 cm x 50 cm | Inbetriebnahme verzinsliche Ölförderung Werkstofferlöse für Rohstoffe |
| Spårskruvmejsel Blad | 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820] | Ø |
| Specialverklyg [00342180] | ||
| Sugkopp [00342224] | Ø50 mm | |
| Torxbits TX20 [00340865] | 6,3 mm (1/4") | Ø |
| Spårskruvmejsel Blad | 10 mm x 1,6 mm x 200 mm | Ø |
2021-06-09 9001647374 Copyright BSH Hausgeräte GmbH Sida 644 av 697
Reparation
4.1 Byta dorrpackning
Forutsattning:
Dörren ar öppen.
4.1.1 Ta bort dorrpackning
- Lossa dörpackingen fran sparet hogra och vänstra homet.
- Dra ut dorpackningen fran sparet.
Dorpackningen har tagits bort.
4.1.2 Montera dorrpackning
| i | Den nya dörnpackingens tjocklek kan avvika nagot fran den gamla dörnpackingens tjocklek. Detta kommtinte paverka stängningsegenskapema aller Funktionen langsikitigt. |
| i | Om apparaten har justerbara gängjärn eller gängjärnsfästen kan du opti-mera stängningsegenskapema senare. |
| i | Små sidohål dörnpackingen fyller en Funktion (kravs För ventilation).Dessa utgör inga tillverkningsfel. |
Reparation
- Kontrolera om sparet for packningen har skador.
Viss deforming av dorrpackningen ar normalt och paverkar inte
packningenkungens funktion. Det rekommenderas att man strackerdorpackingen innan den sattis in i apparaten.
Varm dorrpackningen med en hartork aller hett vatten och forma om den med han
derna.
- Tryck in packningens hörn langst upp och langst ner i späret.
Reparation
Dorrpackningen ar monterad.
2021-06-09 9001647374 Copyright BSH Hausgeräte GmbH Sida 647 av 697
Reparation
Montera i omvand ordning.
Reparation
4.3 Byta dörrens övre gangjärn
Nödvändiga verktyg:
Torxbits TX20 6.3 mm (1/4") [00340865]
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.
4.3.1 Ta bort dorrens övre gangjärn
- Lagg ner apparaten pa baksidan.
Reparation
2.1. Tryck pa det ovre gangjärnsskyddet pa bada sider (1).
- Flytta ut det ovre gangjamskyddet (2).
- Vrid gangjärnsskyddet (3).
- Ta bort det ovre gangjarnsskyddet (4).
- Skruva ur de tvá skruvama (5).
- Ta bort det övre gangjarnet (6)/
Det övre gangjärnet har tagits bort.
4.3.2 Montera dörrens övre gangjärn
Montera i omvand ordning.
Reparation
4.4 Byta dörrens övre gangjärn (dorr med display)
Nödvändiga verktyg:
Torxbits TX20 6.3 mm (1/4") [00340865]
A VARNING!
Tunga och skrymmande apparater!
Rygg- och muskelskador
Lat endast utbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Anvand endast passande verktyg och utrusting.
A ForsikTIGT!
Vassa kanter!
Skärskador
Anvand skyddshandskar.
VARNING!
Lutande maskiner kan
Frakturer/krosskador
Sakra maskiner sa att deinte kan glida.
A ForsikTIGT!
Personskador pāgrund av fallande delar.
Sakra komponenter sa att de inte faller ner.
OBS!
Materiella skador pa andra delar av maskinen ellr i kundens hem, t.ex.
vidbotten.
Sakra komponenter sa att de inte faller ner.
FARA!
Risk for elstotar på grund av stromforande delar!
sfarapa ground av elstotar vid felaktiga reparationer
Elektriska delar ske repareras av behörig elektriker.
Lat utfora ett sakerhetest after reparationen, i enlighet med VDE 0701 ellare landspecifica regler.
FARAI
4.4.1 Ta bort dorrens övre gangjärn
- Lagg ner apparaten pa baksidan.
Reparation
2.1. Ta bort det ovre gangjarnsskyddet (1).
- Ta bort kabelboxholjet (2)
- Lossa elanslutningen (3)
- Skruva ur jordansluttingsskruven (4).
- Ta bort kabelskyddet (5)
- Skruva ur skruven (6)
Det övre gangjärnet har tagits bort.
4.4.2 Montera dörrens övre gangjärn
Montera i omvand ordning.
Reparation
4.5 Byta dörrens mellersta gangjärn
Nödvändiga verktyg:
Torxbits TX20 6.3 mm (1/4") [00340865]
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Invändiga tillbehör i kylskapet har tagits bort.
Dorrens ove gangjarn har tagits bort.
Den ovre dorren har tagits bort.
4.5.1 Ta bort dörrens mellersta gängjärn
- Ta bort kyldelens dorr (1).
- Skruva ur de två skruvarna (2).
- Ta bort det mellersta gangjarnet (3).
Montera i omvänd ordning.
Reparation
4.6 Byta dörrens nedre gängjärn
Nödvändiga verktyg:
Torxbits TX20 6,3 mm (1/4") [00340865]
VARNING! Tunga och skrymmande appara
Rygg- och muskelskador
Lat endast utbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Anvand endast passande verktyg och utrusting.
FORSIKTIGT!
Vassa kanter!
Skärskador
Anvand skyddshandskar.
VARNING! Lutande maskiner kan glida!
Frakturer/krosskador
Sakra maskiner sa att deinte kan glida.
FORSIKTIGT!
4.6.1 Ta bort dörrens nedre gangjärn
- Ta bort friesdelens dorr (1).
- Skruva ur skruven (2).
- Vrid ut det nedre gangjarnet (3)
- Ta bort det nedre gangiarnet (4)
4.6.2 Montera dörrens nedre gängjärn
Montera i omvand ordning.
Reparation
4.7 Bytha hylla
Forutsattning:
Dörren ar öppen.
4.7.1 Ta bort hylla
Dra ut hyllan.
Montera i omvänd ordning.
Reparation
4.8 Byte av den flyttbara hyllan
4.8.1 Borttagning av den flyttbara hyllan
-
- Dra den flyttbara hyllans hogra del framat (1).
- Ta bort den flyttbara hyllans hogra del (2).
- Ta bort den flytbara hyllans vänstra del pa sama satt.
Den flyttbara hyllan ar nu borttagen.
4.8.2 Montering av den flyttbara hyllan
Montera i omvand ordning.
Reparation
4.9 Byte av den bjjiga hyllan
Forutsattning:
Dörren ar öppen.
4.9.1 Borttagning av den bjliga hyllan
- Ta bort glashyllan (1).
2.Lyftuppdenbojigahyllanochdrautden(2)
Den bõjiga hyllan ar nu borttagen.
4.9.2 Montering av bõjlig hylla
Montera i omvand ordning.
Reparation
4.10 Byte av frukostgruppen
Forutsattning:
Dörren ar öppen.
4.10.1 Borttagning av frukostgruppen
Lyft upf frukostgruppen och dra ut den.
Frukostgruppen ar nu borttagen.
4.10.2 Montering av frukostgruppen
Montera i omvand ordning.
Reparation
4.11 Byta flaskhylla
Forutsattning:
Dörren ar öppen.
4.11.1 Ta bort flaskhylla
Dra ut flaskhyllan.
Flaskhyllan har tagits bort.
4.11.2 Montera flaskhylla
Montera i omvänd ordning.
Reparation
4.12 Byta dorrhylla
Forutsattning:
Dörren ar öppen.
4.12.1 Ta bort dorrhylla
Lyftdorrhyllan uppat.
Montera i omvänd ordning.
Reparation
4.13 Byta fack for frysta matvaror
Forutsattning:
Dörren ar öppen.
4.13.1 Ta bort fack for frysta matvaror

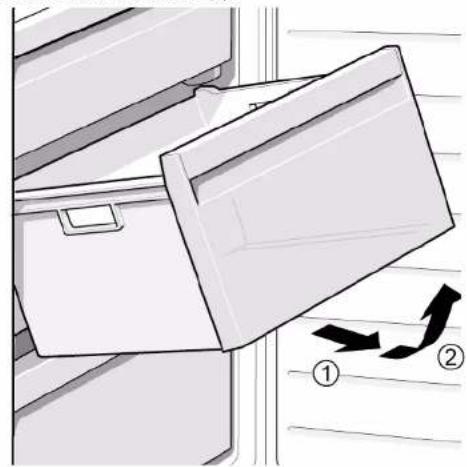

- Dra ut facet for frysta matvaror helt (1). 2. Ta port facet for matvaror (2).
Facket for frysta malvaror har tagits bort.
4.13.2 Montera fack for frysta matvaror
Montera i omvand ordning.
Reparation
4.14 Byte fack
Forutsattning:
Dörren ar öppen.
4.14.1 Ta bort fack
- Ta ut det nedre kylf Jacket (1).
- Ta ut det ovre kylfacket (2).
Montera i omvand ordning.
Reparation
4.15 Byta utdragbar lada
Forutsattning:
Dörren ar öppen.
4.15.1 Ta bort utdragbar lada
1.Dra ut den utdragbara lidan helt (1).
2. Ta bort den utdragbara ladan (2).
Den utdragbara ladan har tagits bort.
4.15.2 Montera utdragbar lada
Montera i omvand ordning.
Reparation
4.16 Byta LED-spotlight
Nödvändiga verktyg:
Specialverktyg [00342180]
Din apparat har en underhallsfri LED-lampa.
Dessa lampor far endast bytas av kundtjänst aller auktoriserade tekniker!
Livsfara pa ground av elstotar vid felaktiga reparatoner
Elektriska delar ske repareras av behörig elektriker.
Lat utfora ett sakerhetstest after reparationen, i enlight med VDE
0701 ellerr landsspecifika regler.
Risk for elstotar pa ground av strömforande delar!
Dödsfall pā grund av elstötar
Koppla bort maskiner fran elforsorjningen minst 60 sekunder innan
reparationerpaborjas.
Vassa kanter!
Skärskador
Anvand skyddshandskar.
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Dörren ar öppen.
4.16.1 Ta bort LED-spotlight
- Anvand specialverktyg for att dra ut LED-spotlighten (1).
- Lossa elansluttingarna till LED-spotlighten.
LED-spotlighten har tagits bort.
4.16.2 Montera LED-spotlight
Montera i omvand ordning.
Reparation
4.17 Byta oversta LED-lampan
Nödvändiga verktyg:
Sparskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]
Din apparat har en underhallsfri LED-lampa.
Dessa lampor far endast bytas av kundtjänst ell er auktoriserade tekniker!
FARAI!
rfa p a grund av elstotar vid felaktiga reparation
Elektriska delar ske repareras av behorig elektriker.
Lat utfora ettsakerhetstest after reparationen, i enlight med VDE
0701 ellerrlandsspecifika regler.
EARAL
Dödsfall pa grund av elstötar
Koppla bort maskiner fran elforsorjningen minst 60 sekunder innan reparation国家标准
FÖRSIKTIGT!
Vassa kanter!
Skarskador
Anvand skyddshandskar.
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Dorren ar Oppen.
Tillbehör överst inuti apparaten har tagits bort.
4.17.1 Ta bort LED-lampan
- Flytta LED-lampan at vänster.
LED-lampans elanslutting ar bortkopplad.
- Lossa LED-lampans hakar.
Reparation
- Ta bort LED-lampan genom att flyta den framat.
Montera i omvand ordning.
Reparation
4.18 Byta LED-sidoramplampa
Nödvändiga verktyg:
Sugkopp 050 mm [00342224]
Din apparat har en underhallsfri LED-lampa.
Dessa lampor far endast bytas av kundtjänst ell er auktoriserade tekniker!
Elektriska delar ske repareras av behörig elektriker.
Dödsfall pā grund av elstötar
Koppla bort maskiner fran elforsoringen minst 60 sekunder innar
reparationerpborjas.
Vassa kanter!
Skärskador
Anvand skyddshandskar.
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Dorren ar oppen.
Kydeldshyllorna har tagits bort.
4.18.1 Ta bort LED-sidoramplampa
- Satt sugkoppen pa den ovre tredjedelen av LED sidoramplampan.
Reparation
- Dra sugkoppen framat med LED-sidoramplampan i en vridroelse.
- Lossa elanslutningen till LED-sidoramplampan.
LED-sidoramplampan har tagits bort.
4.18.2 Montera LED-sidoramplampa
- Anslut elanslutningen till LED-sidoramplampan.
- Satt fast LED-sidoramplampan pa dess plats pa kyldelsvaggen (hakarna klickar i).
LED-sidoramplampan har monterats.
