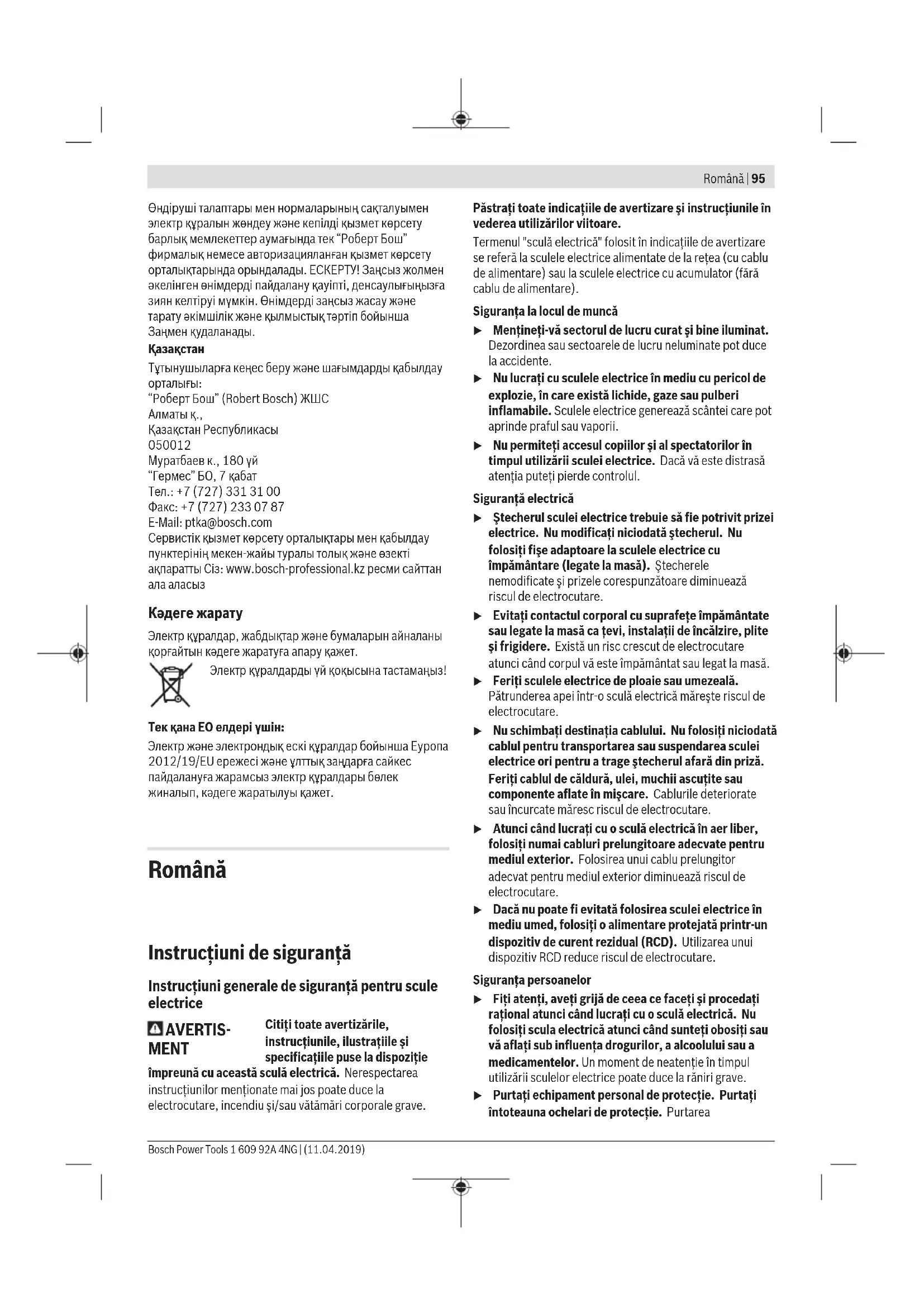

Кәдеге жарату Электр құралдар, жабдықтар және бумаларын айналаны қорғайтын кәдеге жаратуға апару қажет. Электр құралдарды үй қоқысына тастамаңыз! Тек қана ЕО елдері үшін: Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және ұлттық заңдарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет. Română Instrucţiuni de siguranţă Instrucţiuni generale de siguranţă pentru scule electrice AVERTIS- MENT Citiţi toate avertizările, instrucţiunile, ilustraţiile şi specificaţiile puse la dispoziţie împreună cu această sculă electrică. Nerespectarea instrucţiunilor menţionate mai jos poate duce la electrocutare, incendiu şi/sau vătămări corporale grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul "sculă electrică" folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) sau la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă u Menţineţi‑vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. u Nu lucraţi cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. u Nu permiteţi accesul copiilor şi al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenţia puteţi pierde controlul. Siguranţă electrică u Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificaţi niciodată ştecherul. Nu folosiţi fişe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate şi prizele corespunzătoare diminuează riscul de electrocutare. u Evitaţi contactul corporal cu suprafeţe împământate sau legate la masă ca ţevi, instalaţii de încălzire, plite şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă. u Feriţi sculele electrice de ploaie sau umezeală. Pătrunderea apei într‑o sculă electrică măreşte riscul de electrocutare. u Nu schimbaţi destinaţia cablului. Nu folosiţi niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ştecherul afară din priză. Feriţi cablul de căldură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. u Atunci când lucraţi cu o sculă electrică în aer liber, folosiţi numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. u Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiţi o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare. Siguranţa persoanelor u Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizării sculelor electrice poate duce la răniri grave. u Purtaţi echipament personal de protecţie. Purtaţi întoteauna ochelari de protecţie. Purtarea Bosch Power Tools 1 609 92A 4NG | (11.04.2019)96 | Română echipamentului personal de protecţie, ca masca pentru praf, încălţăminte de siguranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. u Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi‑vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. u Înainte de pornirea sculei electrice îndepărtaţi cleştii de reglare sau cheile fixe din aceasta. O cheie sau un cleşte ataşat la o componentă rotativă a sculei electrice poate provoca răniri. u Nu vă întindeţi pentru a lucra cu scula electrică. Menţineţi-vă întotdeauna stabilitatea şi echilibrul. Astfel veţi putea controla mai bine scula electrică în situaţii neaşteptate. u Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcăminte largă sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mişcare. u Dacă pot fi montate echipamente de aspirare şi colectare a prafului, asiguraţi‑vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. u Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave. Utilizarea şi manevrarea atentă a sculelor electrice u Nu suprasolicitaţi scula electrică. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere indicat. u Nu folosiţi scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. u Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. u Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor şi nu lăsaţi să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experienţă. u Întreţineţi sculele electrice şi accesoriile acestora. Verificaţi alinierea corespunzătoare, controlaţi dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcţionarea sculei electrice. Înainte de utilizare daţi la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreţinerea necorespunzătoare a sculelor electrice. u Menţineţi bine dispozitivele de tăiere bine ascuţite şi curate. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. u Folosiţi scula electrică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni, ţinând cont de condiţiile de lucru şi de activitatea care trebuie desfăşurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situaţii periculoase. u Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate. Întreţinere u Încredinţaţi scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându‑se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa sculei electrice. Instrucțiuni de siguranță pentru șurubelnițe u Ţineţi scula electrică de mânerele izolate atunci când executaţi lucrări la care elementul de fixare poate nimeri conductori electrici ascunşi sau propriul cablu de alimentare. Contactul elementului de fixare cu un conductor "sub tensiune" poate pune sub tensiune componentele metalice ale sculei electrice şi provoca electrocutarea operatorului. u Folosiţi detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresaţi‑vă în acest scop regiei locale furnizoare de utilităţi. Contactul cu conductorii electrici poate duce la incendiu şi electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Spargerea unei conducte de apă cauzează pagube materiale sau poate duce la electrocutare. u Țineți ferm scula electrică. La strângerea și slăbirea șuruburilor pot apărea pentru scurt timp momente de reacție puternice. u Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într‑o menghină este ţinută mai sigur decât cu mâna dumneavoastră. u Înainte de a pune jos scula electrică aşteptaţi ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăţa şi duce la pierderea controlului asupra sculei electrice. 1 609 92A 4NG | (11.04.2019) Bosch Power ToolsRomână | 97 Descrierea produsului şi a performanțelor sale Citiţi toate indicaţiile şi instrucţiunile de siguranţă. Nerespectarea instrucţiunilor şi indicaţiilor de siguranţă poate provoca electrocutare, incendiu şi/sau răniri grave. Ţineţi seama de ilustraţiile din partea anterioară a instrucţiunilor de folosire. Utilizare conform destinaţiei Maşina este destinată înşurubării şi deşurubării de şuruburi. Componentele ilustrate Numerotarea elementelor componente se referă la schiţa sculei electrice de pe pagina grafică. (1) Bit de şurubelniţă

(2) Manşon opritor (3) Manşon de reglare pentru limitatorul de reglare a adâncimii de înşurubare (4) Limitatorul adâncimii de înşurubare (5) Clemă de prindere la centură (6) Tastă de fixare a comutatorului de pornire/oprire (7) Comutator de pornire/oprire (8) Comutator de schimbare a direcţiei de rotaţie (9) Mâner (suprafaţă izolată de prindere) (10) Suport universal pentru biţi de şurubelniţă

Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteţi găsi accesoriile complete în programul nostru de accesorii. Date tehnice Şurubelniţă GSR 6-25 TE GSR 6-25 TE GSR 6-45 TE Număr de identificare 3 601 D45 0.. 3 601 D45 0D4 3 601 D45 0G4 3 601 D45 1.. Putere nominală W 701 701 701 Putere utilă maximă W 327 327 327 Turaţie de funcţionare în gol min

0–2500 0–3000 0–4500 Turaţie nominală min

0–5000 0–6000 0–6500 Turaţie nominală min

0–3000 0–4500 0–4500 Sistem de prindere a accesoriilor Locaş hexagonal interior de ¼" Locaş hexagonal interior de ¼" Locaş hexagonal interior de ¼" Ø maxim şuruburi mm 6 6 6 Greutate conform EPTA-Procedure 01:2014 kg 1,4 1,4 1,4 Clasa de protecţie /II /II /II Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230V. În cazul unor tensiuni diferite şi al unor modele de execuţie specifice anumitor ţări, aceste specificaţii pot varia. Informaţii privind zgomotul/vibraţiile GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE Valorile zgomotului emis au fost determinate conform EN 62841-2-2. Bosch Power Tools 1 609 92A 4NG | (11.04.2019)98 | Română GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE Nivelul de zgomot evaluat A al sculei electrice este în mod normal Nivel presiune sonoră Nivel de putere sonoră Incertitudine K Purtaţi căşti antifonice! dB(A) dB(A)

Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN 62841-2-2: înşurubare:

< 2,5 1,5 < 2,5 1,5 3,3 1,5 Nivelul vibraţiilor şi nivelul zgomotelor emise specificate în prezentele instrucţiuni au fost măsurate conform unei proceduri de măsurare standardizate şi pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite şi pentru evaluarea provizorie a vibraţiilor şi zgomotului emis. Nivelul specificat al vibraţiilor şi al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreţinere satisfăcătoare, nivelul vibraţiilor şi nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibraţiile şi zgomotul de-a lungul întregului interval de lucru. Pentru o evaluare exactă a vibraţiilor şi a zgomotului ar trebui luate în calcul şi intervalele de timp în care scula electrică este deconectată sau funcţionează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: întreţinerea sculei electrice şi a accesoriilor, menţinerea căldurii mâinilor, organizarea proceselor de muncă. Montare u Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Înlocuirea sculei (consultaţi imaginea A) Trageţi spre înainte limitatorul de reglare a adâncimii (4). Trageţi afară bitul de şurubelniţă (1). Dacă este necesar, puteţi extrage şi înlocui inclusiv suportul universal pentru biţi de şurubelniţă (10). La următoarea înlocuire a sculei, montaţi din nou limitatorul de reglare a adâncimii . Funcţionare Punere în funcţiune u Ţineţi seama de tensiunea reţelei de alimentare! Tensiunea sursei de curent trebuie să coincidă cu datele specificate pe plăcuţa indicatoare a tipului scule electrice. Sculele electrice inscripţionate cu 230V pot funcţiona şi racordate la 220V. Reglarea direcţiei de rotaţie Cu ajutorul comutatorului de schimbare a direcţiei de rotaţie (8) puteţi schimba direcţia de rotaţie a sculei electrice. Atunci când comutatorul de pornire/oprire (7) este apăsat, acest lucru nu mai este însă posibil. – Funcţionare spre dreapta: Pentru găurire şi înşurubarea de şuruburi, împingeţi spre stânga, până la opritor, comutatorul de schimbare a direcţiei de rotaţie (8). – Funcţionare spre stânga: pentru slăbirea, respectiv deşurubarea şuruburilor, împingeţi spre spate, până la opritor, comutatorul de schimbare a direcţiei de rotaţie (8). Pornirea/Oprirea Pentru punerea în funcţiune a sculei electrice, apăsaţi şi menţineţi apăsat comutatorul de pornire/oprire (7). Pentru fixarea în poziţie a comutatorului de pornire/oprire apăsat (7), apăsaţi tasta de fixare (6). Pentru a deconecta scula electrică, eliberaţi comutatorul de pornire/oprire (7), respectiv, dacă acesta este fixat în poziţie cu tasta de fixare (6), apăsaţi scurt comutatorul de pornire/oprire (7), iar apoi eliberaţi-l. Reglarea turaţiei Puteţi regla fără trepte turaţia sculei electrice pornite exercitând o apăsare mai puternică sau mai uşoară a comutatorului de pornire/oprire (7). O apăsare uşoară a comutatorului de pornire/oprire (7) determină o turaţie mai scăzută. Turaţia creşte odată cu creşterea forţei de apăsare. Reglarea adâncimii de înşurubare (consultaţi imaginea

Cu manşonul de reglare (3) se poate preselecta adâncimea de înşurubare a capetelor de înşurubare în piesa de prelucrat, în 8 trepte de înşurubare per rotaţie. Fiecare treaptă corespunde unei modificări de 0,25mm a adâncimii de înşurubare. În cazul rotirii în sens orar a manşonului de reglare (3), rezultă o adâncime de înşurubare crescută, iar în cazul rotirii acestuia în sens antiorar, rezultă o adâncime de înşurubare mai mică. 1 609 92A 4NG | (11.04.2019) Bosch Power ToolsБългарски | 99 Reglajul necesar se determină cel mai bine printr‑o înşurubare de probă. Instrucţiuni de lucru u Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. u Amplasaţi scula electrică pe piuliţă/şurub numai în stare oprită. În caz contrar, accesoriile aflate în rotaţie pot aluneca. Aşezaţi şurubul pe bitul de şurubelniţă (1). Şurubul este menţinut în poziţie de forţa magnetică de fixare a suportului universal pentru biţi de şurubelniţă (10). Apăsaţi cu putere biţii de şurubelniţă pe piesa de prelucrat pe care se realizează înşurubarea, până când limitatorul adâncimii de înşurubare (4) se află în contact cu piesa de prelucrat. Porniţi scula electrică. Şurubul se va înşuruba în piesa de prelucrat până la atingerea adâncimii de înşurubare reglate. Sistemul de antrenare va fi atunci decuplat; sistemul de prindere a accesoriilor nu se va mai roti. Controlaţi adâncimea de înşurubare şi reajustaţi‑o dacă este necesar. Pentru desfiletarea şuruburilor, aduceţi comutatorul de schimbare a direcţiei de rotaţie (8) în poziţia pentru funcţionare spre stânga şi trageţi spre înainte limitatorul adâncimii de înşurubare (4) fără a roti manşonul de reglare. Puteţi lucra şi cu limitatorul adâncimii de înşurubare (4) montat atunci când adaptaţi adâncimea de înşurubare. Clemă de prindere la centură Cu clema de prindere la centură (5) puteţi prinde scula electrică, de exemplu, de o centură. Astfel veţi avea ambele mâini libere, iar scula electrică vă va fi întotdeauna la îndemână. Întreţinere şi service Întreţinere şi curăţare u Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. u Pentru a putea lucra bine şi sigur, menţineţi curate scula electrică şi fantele de aerisire ale acesteia. Dacă este necesară înlocuirea cablului de racordare, pentru a evita periclitarea siguranţei în timpul utilizării, această operaţie se va executa de către Bosch sau de către un centru de service autorizat pentru scule electrice Bosch. Serviciu de asistenţă tehnică post-vânzări şi consultanţă clienţi Serviciul nostru de asistenţă tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreţinerea şi repararea produsului dumneavoastră cât şi privitor la piesele de schimb. Desene descompuse ale ansamblelor cât şi informaţii privind piesele de schimb găsiţi şi la: www.bosch-pt.com Echipa de consultanţă clienţi Bosch vă ajută cu plăcere în chestiuni legate de produsele noastre şi accesoriile lor. În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10cifre, conform plăcuţei indicatoare a tipului produsului. România Robert Bosch SRL

Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti Tel.: +40 21 405 7541 Fax: +40 21 233 1313 E-Mail: BoschServiceCenter@ro.bosch.com www.bosch-pt.ro Moldova RIALTO-STUDIO S.R.L. Piata Cantemir 1, etajul 3, Centrul comercial TOPAZ 2069 Chisinau Tel.: + 373 22 840050/840054 Fax: + 373 22 840049 Email: info@rialto.md Eliminare Sculele electrice, accesoriile şi ambalajele trebuie direcţionate către o staţie de revalorificare ecologică. Nu aruncaţi sculele electrice în gunoiul menajer! Numai pentru ţărileUE: Conform Directivei Europene 2012/19/UE privind sculele şi aparatele electrice şi electronice uzate şi transpunerea acesteia în legislaţia naţională, sculele electrice scoase din uz trebuie colectate separat şi direcţionate către o staţie de revalorificare ecologică.

Declaraţie de conformitate UE Declarăm pe proprie răspundere că produsele menţionate corespund tutu- ror dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în ce- le ce urmează şi sunt în conformitate cu următoarele standarde. Documentaţie tehnică la: * Şurubelniţă Număr de identificare
